射频分布参数滤波器的仿真
射频仿真技术ppt课件
整理版课件
2
射频仿真软件
在技术革命不断深化的今天，不断增加的实际应用对系统设计 提出了更高的要求，具体表现在体积的小型化、模块化和功能的集 成化。这些需求也进而体现在了射频系统的设计上。在现阶段，仅 靠人工计算进行的设计方式无论是在速度上还是计算的准确性上都 已不再适应射频的系统设计。那么选择一款合适的CAD软件来加快 设计进度，提高设计的准确性已成了必然的选择。
m1 f req=250.0MHz dB(load_spectrum)=-28.920
dB(load_spectrum)
-100
-150 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 f req, GHz
Gilbert混频器的仿真及仿真结果t
Envelop仿真
系统级
System_Name
SystemInN0_dBm SystemInNPwr_dBm SystemInP1dB_dBm
SystemInSOI_dBm SystemInTOI_dBm
SystemNF_dB SystemOutN0_dBm SystemOutNPwr_dBm SystemOutP1dB_dBm SystemOutSOI_dBm SystemOutTOI_dBm SystemPGain_SS_dB
整理版课件
22
功放电路的S12仿真及结果
整理版课件
23
Batch 仿真
传统的仿真引擎一次只能处理一组数据，当需要比较同 一个电路拓扑，在不同参数下的响应的区别时，可以利用 Batch仿真！
整理版课件
24
Batch仿真及结果
dB(S(2,1))[2,::] dB(S(2,1))[1,::] dB(S(2,1))[0,::]
射频EDA仿真软件介绍
射频EDA仿真软件介绍射频EDA（Electronic Design Automation）是一种用于射频芯片设计和仿真的软件工具，它通过电磁场仿真和电路仿真等功能，可以帮助设计者优化射频电路的性能和可靠性。
本文将介绍几款常用的射频EDA仿真软件。
1. ADS（Advanced Design System）ADS是美国Keysight（前身为安捷伦科技）推出的一款强大的射频和微波电路设计和仿真工具。
它包含了多种电路仿真方法，如基于S参数的线性仿真、基于混合EM的电磁仿真和基于直接时间域的高速数字仿真等。
ADS还内置了丰富的器件模型和库，方便用户进行仿真和优化。
此外，ADS还支持与SI/PI和系统仿真软件的集成，使得整个设计流程更加高效。
2. HFSS（High Frequency Structure Simulator）HFSS是美国ANSYS公司开发的一种基于有限元分析（FiniteElement Analysis）的高性能电磁场仿真软件。
它主要用于射频和微波领域，可以模拟复杂的电磁场分布和信号传输。
HFSS具有优异的求解速度和准确度，并且支持多种仿真技术，如频域仿真、时域仿真和混合仿真等。
此外，HFSS还提供了强大的后处理功能，可以用于绘制场强分布图、辐射图和散射参数图等。
3. CST Studio SuiteCST Studio Suite是德国CST公司开发的一款电磁场仿真软件套件，广泛应用于射频、天线和微波电路的设计和仿真。
CST基于有限差分时域（FDTD）方法，具有较高的计算速度和较低的内存占用。
CST StudioSuite提供了丰富的建模功能和后处理工具，可以实现多尺度建模、参数扫描和优化等操作。
此外，CST还支持与ADS和HFSS等软件的数据交换，方便不同工具之间的协同设计和分析。
4. AWR Microwave OfficeAWR Microwave Office是美国National Instruments（前身为奇美电子）开发的一款射频和微波电路设计软件。
滤波器(filter)仿真与设计ADS
其中功率损耗，等于单位时间内的耗能。
注意：在应用这个定义时，必须区分有载和无载Q。
2012-6-30
一、滤波器基本知识
1.5 滤波器的设计方法
分布参数法 影像参数法 集总参数法 网络综合法
2012-6-30
一、滤波器基本知识
1.5 滤波器的CAD设计过程
选定电路 拓扑结构 （1）全面分析电路应用场合与设计指标，选定合适 可行的电路拓扑结构。 （2）由近似设计公式、参数表格或等效电路综合获 设计初值 得电路设计初值。 （3）无源电路仅需进行 S 参数仿真。 电路仿真 （S 参数仿真） （4） 平面或多层平面电路采用 Moment 或 EMDS 仿 真器；腔体或同轴等立体电路采用 HFSS 仿真。 （5）数据分析及后处理中，由 S 参数可以得到 Z 参 电磁仿真 电路优化 数据分析及 后处理 数、Y 参数、端口放射系数、端口驻波系数等其它 相关结果。 （6）电路优化和电磁优化。
一、滤波器基本知识
1.1 滤波器功能概述
在特定频率或频段内的频率分量做
加重或衰减处理
阻抗匹配 相位（或时延、慢波）处理及补偿
2012-6-30
一、滤波器基本知识
1.2 滤波器原理
dB
通常采用工作衰减来描述滤波器的衰减特性，即
L A 1 0 lg Pin PL
dB
2012-6-30
2012-6-30
三、上 机 仿 真 实 践
下面参考《ADS2008射频电路设计 与仿真实例》第四章内容，开始上机 实践。 思考：书中高低阻抗结滤波器设计实例，其
所建模型是不准确的！请同学们思考为什么？
2012-6-30
四、课 后 作 业
（1）使用ADS设计1个平行耦合谐振单元带通滤波器，该滤 波器为5节切比雪夫带通滤波器，所用基片介电常数为10.2， 基片厚度为0.635 mm,导体材料为金，信号层厚金属厚度为 0.017mm，正切损耗角为0.002。 设计指标为通带中心频率=10 GHz，3dB带宽1.5GHz，相 对中心频率的归一化带宽FBW=15%，通带内波纹为0.1dB。阻 带边频8.8GHz与11.5GHz处衰减要大于20dB。 注意：参考《射频电路设计-理论与应用》（电子工业出版 社），第5章5.4.4节内容，给出各阶段设计的ADS截图并结 合说明文字（同时包括该设计的ADS工程），3月8号之前提 交所完成作业，jh_deng@。作业命名规范：学 生学号_3.doc;学生姓名拼音全拼_filter_prj。
一种射频体声波滤波器的版图设计与仿真

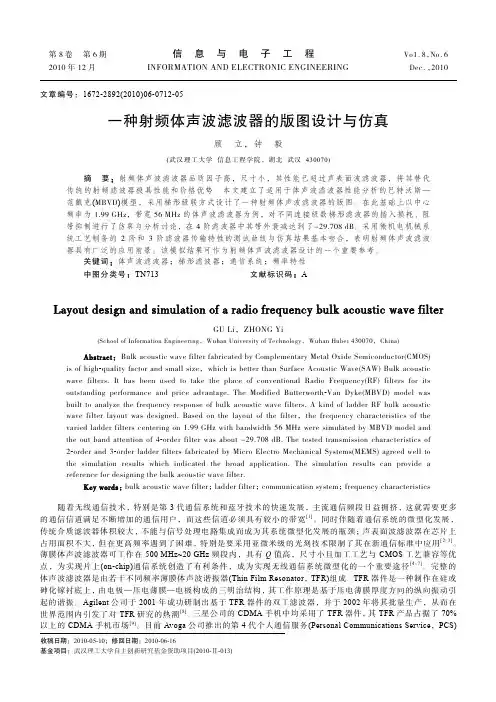

第8卷 第6期信息与电子工程Vo1．8，No．6 2010年12月INFORMATION AND ELECTRONIC ENGINEERING Dec．，2010文章编号：1672-2892(2010)06-0712-05一种射频体声波滤波器的版图设计与仿真顾 立，钟 毅(武汉理工大学信息工程学院，湖北武汉 430070)摘要：射频体声波滤波器品质因子高，尺寸小，其性能已超过声表面波滤波器，将其替代传统的射频滤波器极具性能和价格优势。
本文建立了适用于体声波滤波器性能分析的巴特沃斯—范戴克(MBVD)模型，采用梯形级联方式设计了一种射频体声波滤波器的版图。
在此基础上以中心频率为1.99GHz，带宽56MHz的体声波滤波器为例，对不同连接级数梯形滤波器的插入损耗、阻带抑制进行了仿真与分析讨论，在4阶滤波器中其带外衰减达到了-29.708dB。
采用微机电机械系统工艺制备的2阶和3阶滤波器传输特性的测试曲线与仿真结果基本吻合，表明射频体声波滤波器具有广泛的应用前景。
该模拟结果可作为射频体声波滤波器设计的一个重要参考。
关键词：体声波滤波器；梯形滤波器；通信系统；频率特性中图分类号：TN713 文献标识码：ALayout design and simulation of a radio frequency bulk acoustic wave filterGU Li，ZHONG Yi(School of Information Engineering，Wuhan University of Technology，Wuhan Hubei 430070，China)Abstract：Bulk acoustic wave filter fabricated by Complementary Metal Oxide Semiconductor(CMOS) is of high-quality factor and small size，which is better than Surface Acoustic Wave(SAW) Bulk acousticwave filters. It has been used to take the place of conventional Radio Frequency(RF) filters for itsoutstanding performance and price advantage. The Modified Butterworth-Van Dyke(MBVD) model wasbuilt to analyze the frequency response of bulk acoustic wave filters. A kind of ladder RF bulk acousticwave filter layout was designed. Based on the layout of the filter，the frequency characteristics of thevaried ladder filters centering on 1.99GHz with bandwidth 56MHz were simulated by MBVD model andthe out band attention of 4-order filter was about -29.708dB. The tested transmission characteristics of2-order and 3-order ladder filters fabricated by Micro Electro Mechanical Systems(MEMS) agreed well tothe simulation results which indicated the broad application. The simulation results can provide areference for designing the bulk acoustic wave filter.Key words：bulk acoustic wave filter；ladder filter；communication system；frequency characteristics随着无线通信技术，特别是第3代通信系统和蓝牙技术的快速发展，主流通信频段日益拥挤，这就需要更多的通信信道满足不断增加的通信用户，而这些信道必须具有较小的带宽[1]。
ads滤波器仿真实验报告
一．滤波器的基本原理滤波器的基础是谐振电路，它是一个二端口网络，对通带内频率信号呈现匹配传输，对阻带频率信号失配而进行发射衰减，从而实现信号频谱过滤功能。
典型的频率响应包括低通、高通、带通和带阻特性。
镜像参量法和插入损耗法是设计集总元件滤波器常用的方法。
对于微波应用，这种设计通常必须变更到由传输线段组成的分布元件。
Richard变换和Kuroda恒等关系提供了这个手段。
在滤波器中，通常采用工作衰减来描述滤波器的衰减特性，即L A=10lg P inP LdB；在该式中，Pin 和PL分别为输出端匹配负载时的滤波器输入功率和负载吸收功率。
为了描述衰减特性与频率的相关性，通常使用数学多项式逼近方法来描述滤波器特性，如巴特沃兹、切比雪夫、椭圆函数型、高斯多项式等。
滤波器设计通常需要由衰减特性综合出滤波器低通原型，再将原型低通滤波器转换到要求设计的低通、高通、带通、带阻滤波器，最后用集总参数或分布参数元件实现所设计的滤波器。
滤波器低通原型为电感电容网络。
其中，元件数和元件参数只与通带结束频率、衰减和阻带起始频率、衰减有关。
设计中都采用表格而不用繁杂的计算公式。
表1-1列出了巴特沃兹滤实际设计中，首先需要确定滤波器的阶数，这通常由滤波器阻带某一频率处给定的插入损耗制约。
图1-1所示为最平坦滤波器原型衰减与归一化频率的关系曲线。
图1.1 最大平坦滤波器原型的衰减与归一化频率的关系曲线二、S参量的描述高频S参量和T参量用于表征射频/微波频段二端口网络(或N端口网络)的特性。
基于波的概念，它们为在射频/微波频段分析、测试二端口网络，提供了完整的描述。
由于电磁场方程和大多数微波网络和微波元件的线性，散射波的幅值(即反射波和透射波的幅值)是与入射波的幅值呈线性关系的。
描述该线性关系的矩阵称为“散射矩阵”或S矩阵。
低频网络参量(如Z、Y矩阵等)是以各端口上的净(或总)电压和电流来定义的，而这些概念在射频/微波频段已不切实际，需重新寻找能描述波的叠加的参量来定义网络参量。
射频仿真技术课件
在Envelop Simulation中，必须 确定如下几个参数：起始时间、中 止时间与时间步进（这与 Transient Simulation是一致的） 和仿真频率与阶数（这与后面详细 介绍的HB Simulation是一致的）。
对任意电路而言，其响应都 需要一个建立时间，必须确 保中止时间大于建立时间， 才可以得到准确的结果。对 于本例而言，此时间大概在 22ns左右。
Eqn spectrum=fs(Vif,,,,,,,24ns,32ns)
150 100 0
dB(spectrum)
0 10 20 30 40 50 60 70
更加精确。 利用HB Simulation可以得到以下参数： 得到电压/电流的频谱分量 计算3阶距点、总谐波失真和交调失真分量
非线性噪声分析
m4 freq=303.0MHz dBm(IF)=-124.087
0 -100
m3 freq=304.0MHz dBm(IF)=-21.800 m3 m4
dB(load_spectrum)
-50
-100
-150 0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
f req, GHz
Gilbert混频器的仿真及仿真结果t
Envelop仿真
Envelop 仿真是一个比较特殊的仿真引擎。虽然将现
在多数是将它用于时域仿真，但是其本身却有很强的频域仿
DC仿真的应用： 确定电路的工作点 确定电路的功耗 通过验证I-V传输曲线判断电路是否正常
微带线
2.DC-800MHz 低通，1100MHz 处抑制-35dBc，插损小于等于 3dB, 带内纹波小于等于 2dB,输入输出端口驻波比小于等于 1.5。
利用电磁波通过 λ 2 短路线之后，短路负载的反射系数是-1，驻波比无穷大。如图 9，
可知 λ 2 = 25mm 时，电磁波频率为 3.57GHz。根据公式计算电磁波的传播速度：[5]
v = λf = 0.05* 3.57 *109 = 1.785*108 m / s
（8）
-6-
中国科技论文在线
0 引言
本课题研究的是微带低通滤波器的设计，应用于宽带本振电路的滤波。由于器件的非线 性，本振电路会产生很多谐波和杂散，而系统是宽带的，本振信号的谐波及一些非谐波杂散 可能落入所用频带内。而这种由器件非线性产生的谐波和杂散会对整个射频电路造成严重的 影响，所以需要滤波器来降低谐波的幅度，从而保证信号质量。[1]
5.DC-2200MHz 低通，3200MHz 处抑制-35dBc，插损小于等于 3dB, 带内纹波小于等于 2dB,输入输出端口驻波比小于等于 1.5。
6.DC-2800MHz 低通，4400MHz 处抑制-35dBc，插损小于等于 3dB, 带内纹波小于等于 2dB,输入输出端口驻波比小于等于 1.5。
图 9 电磁波传播波长仿真结果
从而可以计算并联短线长度为：
l = λ0 8 = v 8 f = 1.785 *108 /(8 * 2.2 *109 ) = 10.14mm
原始电路
YC=S/Z2
单位元件 Z1
微波射频仿真软件介绍
微波射频仿真软件介绍射频EDA仿真软件介绍（包括算法，原理）一、前言微波系统的设计越来越复杂，对电路的指标要求越来越高，电路的功能越来越多，电路的尺寸要求越做越小，而设计周期却越来越短。
传统的设计方法已经不能满足系统设计的需要，使用微波EDA软件工具进行微波元器件与微波系统的设计已经成为微波电路设计的必然趋势。
EDA即Electronic Design Automation, 电子设计自动化。
目前,国外各种商业化的微波EDA 软件工具不断涌现，微波射频领域主要的EDA 工具首推Agilent 公司的ADS软件和Ansoft公司的HFSS、Designer软件以及CST，其次是比较小型的有Microwave Office, Ansoft Serenade, Zeland, XFDTD, Sonnet，FEKO 等电路设计软件。
下面将会将会简要地介绍一下各个微波EDA软件的功能特点和使用范围。
这些EDA仿真软件与电磁场的数值解法密切相关的，不同的仿真软件是根据不同的数值分析方法来进行仿真的, 在介绍微波EDA 软件之前先简要的介绍一下微波电磁场理论的数值算法。
所有的数值算法都是建立在Maxwell方程组之上的，了解Maxwell方程是学习电磁场数值算法的基础。
电磁学问题的数值求解方法总的可分为时域和频域两大类。
在频域，数值算法有：有限元法 ( FEM -- Finite Element Method）、矩量法( MoM -- Method of Moments），差分法( FDM -- Finite Difference Methods），边界元法( BEM -- Boundary Element Methed），和传输线法( TLM -- Transmission-Line-matrix Method）。
频域技术发展得比较早，也比较成熟。
在时域，数值算法有：时域有限差分法( FDTD –Finite Difference Time Domain ），和时域有限积分法( FITD – Finite Integration Time Domain）。
射频印制板的Serenade仿真及设计
式 中＂， － 为介质的相对介电常数 ； 为填充系数 ， ８ ｇ
ｇ ｏ【＋１ ） —． （＋ 】 ５
中图分类 号 ：Ｎ １ Ｔ ８ １
。 引 言
在射 频 电路设 计 中 ，Ｃ 印制 电路 板 ） 计 已经 Ｐ Ｂ（ 设
宽
。
图中： 为介 质厚 度 ；为铜 箔厚度 ； ｔ 加为传输 线线
成为设计过程 中非常重要的一步。在低速 电路 中的集 中参数理论在高频电路 中基本失效 ， 取而代 之的是传 输线 、Ｃ Ｐ Ｂ电感 、 Ｃ Ｐ Ｂ电容等分布参数 电路 。此类 电 路常用 阻抗 参量 ｚ、 导纳参 量 ｙ 散 射参 量 Ｓ和 传 输参 、 量 等方法计 算 ， 但参量手工计算非常繁杂 ， 往往需
是 ９０ＭＨ 一２１０ ＭＨ ， 此 需 要设 计 一 个 通 带 为 ５ ｚ ５ ｚ 为 ９０Ｍ ｚ ５ Ｈ 以上的高通滤波器。由于工作频率为微波波
・
图２ 微 线的 构 带 结
收 稿 日期 ： ０ ５１ ４１ 修 回 日期 ： ０ ６０ － 。 ２ ０ －１） ； ２０ －２１ ９
李 辉
（ 中科技 大学 电子 与信 息 工程 系， 北省 武汉 市 ４ ０７ ） 华 湖 ３０４
摘 要： 射频电路 由于工作频率高， 其分布参数的手工计算非常繁杂而影响到实际工程应用。结 合 传输 线理 论和 Ｅ Ａ（ Ｄ 电子设 计 自动化 ） 术 ， 绍 了一种使 用 Ｓｒｎｄ 真软件 实现 的 射频 Ｐ Ｂ（ 技 介 ｅｅａｅ仿 Ｃ 印
１ ・ ９
电磁场与微波实验九报告——分布参数滤波器实验
分布参数滤波器实验
1.实验原理
在射频、微波电路中，由于工作频率都很高，因而分立元件的寄生参数效应就变得非常明显。此时的设计工作就需要考虑这些寄生效应，从而使元件值的求解变得相当复杂。当波长变得明显小于典型的电路元件长度时，则一般使用分布参数元件代替分立元件。在分布参数元件中，又以微带线和带状线最为常用。
3.实验结果
1.分布参数低通滤波器电路图
分布参数低通滤波器S参数图
分布参数低通滤波器S参数优化结果Cost
优化结果为
Cost =0.00530746
2.使用TX LINE工具
微带线特性阻抗公式
微带线
微带线
微带线
微带线
带状线特性阻抗公式
式中：
带状线
射频滤波器
在本次试验中，充分的利用到了学过的知识，进一步复习了低通滤波器的设计及由集总参数电路如何转换为分布参数电路。
通过本次实验，学会了滤波器的基本原理以及基本的设计方法（如巴特沃斯设计方法），并利用其方法及相应的变换规则成功地设计出微带线低通滤波器。
在设计过程中，利用了ADS电路仿真软件，根据实验参数设计出的电路拓扑结构与理论计算结果基本一致，并满足实验要求。根据仿真结果手工制作成实际的电路板，达到实验要求。本次实验理论计算，软件仿真设计，实际手工实践有效地结合在一起，这是一次非常有价值意义的设计实验。
滤波器的设计方法有如下两种：经典方法：即低通原型综合法，先由衰减特性综合出低通原型，再进行频率变换，最后用微波结构实现电路元件。软件方法:先由软件商依各种滤波器的微波结构拓扑做成软件，使用者再依指标挑选拓扑、仿真参数、调整优化。
本次实验要求使用巴特沃斯设计最平坦响应变换过程。（电路采用对称结构）
四、[变换过程]：
五、[电路设计仿真]
利用ADS仿真软件对电路进行集总参数和分布参数设计。在设计向导中输入设计要求参数，向导会自动生成集总参数形势的电路拓扑结构，连接形成仿真电路，进行仿真。观察符合要求后，再次利用向导将集总参数电路转换成分布参数的电路结构，并可以形成集总参数的电路结构模型。
连接成仿真电路，设置频率的起始为100MHz，结束点为4GHz和步长为1MHz。
图4电路结构
利用向导，根据参数设置将电路转化为分布参数的低通滤波器：
图5底层集总电路
对形成的集总参数进行电路仿真，得到的仿真图如下：
图6集总电路S参数曲线
利用相应的变换规则将电路转换成分布参数的电路形式：
图7分布电路
对形成的分布参数进行电路仿真，得到的仿真图如下：
射频仿真技术
Transient仿真
Tansient Simulation全称是Transient/Convolution Simulation，从本质上讲，Transient Simulation是时域的仿 真工具，它基于KCL/KVL定理，利用各种积分/微分方程来进行 求解，得到的结果是一个信号的时间域的结果（也就是电压和电 流）。它的基础模型是Spice模型，所以它也是一个Spice类型的 时间域的仿真，一般应用于电路或子系统的瞬态响应仿真。
.
Budget仿真及结果
Meas_Name
Cmp_NF_dB Cmp_S21_dB Cmp_OutTOI_dBm NF_RefIn_dB OutNPwrTotal_dBm OutPwr_dBm OutPGain_dB OutN0_dBm OutSNR_Total_dB OutPGainChange_dB OutTOI_dBm OutP1dB_dBm Cmp_Ctrb_SysNF_NoImage... Cmp_Ctrb_SysTOI_dB
SystemPGain_dB SystemPOut_dBm
SystemS11_dB SystemS11_mag SystemS11_phase
SystemS12_dB SystemS12_mag SystemS12_phase
SystemS21_dB SystemS21_mag SystemS21_phase
f req, MHz
4.7566899
4.7566899
4.7566899
4.7566899 4.7566899
200 220 240 260 280 300 320 340 360 380 400
f req, MHz
基于S参数仿真的线性噪声分析
物联网射频识别(RFID)技术与应用_-_补充-射频基础知识-4.ADS设计与仿真举例
点击此处结束放映
物联网射频识别（RFID）技术与应用
自动频率控制(AFC)的原理框图
图4.3 AFC的原理方框图
点击此处结束放映
物联网射频识别（RFID）技术与应用
工作原理:
图4.3是AFC的原理框图。被稳定的振荡器频率f0 与标准频率fr
在频率比较器中进行比较。当f0 = fr时，频率比较器无输出，控
物联网射频识别rfid技术与应用点击此处结束放映物联网射频识别rfid技术与应用点击此处结束放映物联网射频识别rfid技术与应用点击此处结束放映物联网射频识别rfid技术与应用点击此处结束放映物联网射频识别rfid技术与应用点击此处结束放映物联网射频识别rfid技术与应用点击此处结束放映物联网射频识别rfid技术与应用点击此处结束放映物联网射频识别rfid技术与应用点击此处结束放映物联网射频识别rfid技术与应用点击此处结束放映在ads下新建工程新建原理图执行菜单命令designguidepll采用向导逐步完成设计
单击【 】回到原理图，在原理图中添加【
】和
【
】，设置S参数，‘Start’为0GHz，‘STop’为
10GHz，‘Step’为0.02GHz，如图23
图23 点击此处结束放映
物联网射频识别（RFID）技术与应用
单击【 】仿真，在数据显示窗口添加S21参数观察，如图24
图24
从图中得，滤波器在4GHz处插入损耗为1.368dB，基本满足设计 要求。
工作原理： 图4.2是简单AGC电路, 这是一种常用的电路。 是中频放大 管，中频输出信号经检波后，除了得到音频信号外，还有一个平 均分量（直流） ，它的大小和中频输出载波幅度成正比，经滤
波器 ，把检波后的音频分量滤掉，使控制电压不受音频电压的
基于Ansoft仿真软件实现射频滤波器的设计与应用
• 126•本文介绍了基于Ansoft 公司的Ansoft Designer 微波仿真软件，在射频电路设计中进行滤波器的设计建模仿真与验证。
选取了两款具有代表性的射频无源低通滤波器，根据频率频段的不同，包括集总参数和分布参数类型的不同元件建模仿真计算优化，并通过试验电路实际测试性能指标，验证仿真结果。
50Ω阻抗匹配微带线宽。
该线宽可通过仿真软件输入滤波器工作的频率范围，板材的介电常数、板材厚度等参数即可计算得出，W=1.1mm 。
建模的原理图模型如图1所示。
2.3 仿真结果将扇形短截线的尺寸参数和连接微带线的线宽和线长参数设基于Ansoft仿真软件实现射频滤波器的设计与应用中电科仪器仪表有限公司 陈 丽图1 2GHz低通滤波器原理图模型图2 2GHz低通滤波器仿真结果图3 2GHz低通滤波器实际测量结果硬件设计人员经常需要设计各种类型的滤波器，用以滤除信号通道中不需要的信号，可以通过常规技术或软件来设计，常规技术设计困难耗时，Ansoft Designer 微波仿真软件可有效快速的实现各种滤波器的建模及参数的仿真计算，提高了设计效率。
