甲醇合成精馏试题

合集下载

甲醇精馏

甲醇精馏

甲醇精馏:1.什么是精馏?精馏的原理是什么?答:精馏:是指将由挥发度不同的组分组成的混合液,在精馏塔内同时而多次进行部分汽化和部分冷凝,使其分离成几乎纯态组分的过程。

精馏的基本原理:是利用混合物各组分挥发度不同,从塔底加热物料,产生上升蒸汽与塔顶冷凝下来的回流液在塔盘或填料上充分地进行逆流接触,发生传热和传质过程,易挥发组分汽化进入气相,难挥发组分冷凝进入液相,如此反复多次,使混合物各组分得到分离。

2. 什么叫萃取精馏?答:利用溶剂从水溶液中抽出有用物质,在精馏过程中因有共沸物的存在,用水来提高甲醇的沸点而将其低沸点的杂质分离出来的过程称为萃取精馏。

3. 精馏段和提馏段是如何划分的?其作用是什么?答:入料口以上为精馏段,入料口以下为提馏。

精馏段的作应是自下而上逐步增浓气相中的易挥发组分,即浓缩轻组分。

提馏段的作应是自上而下逐步增浓液相中的难挥发组分,即浓缩重组分。

4. 什么叫回流比、全回流?其最佳回流比是如何确定的?答:回流比:精馏塔内回流量与塔顶产品量之比值叫回流比。

全回流:在精馏操作中,当塔顶蒸汽全部冷凝后,不采出产品,全部流回塔内,这种情况称为全回流。

操作中的最佳回流量是根据当时的系统入料量、塔底温度的高低、产品的质量来调节的,使其达到即经济又保证产品质量的最佳状态时的回流比。

5. 蒸汽管线发生水击,应如何处理?开车时蒸汽管为什么要排放冷凝水?答:打开工段蒸汽导淋,将蒸汽管线内存积的冷凝液排净;稍开蒸汽阀待水排净后再将阀位恢复。

因为系统停车后,蒸汽管里积存了一部分冷凝水,如果开车时不排放管里的冷凝水,待开蒸汽阀门时蒸汽进入管道和管内的冷凝水产生液击,损坏管道和阀门。

6. 液泛是怎样发生的?应如何处理?答:是因塔内上升蒸汽阻止液体涌至下一层塔板,破坏塔的正常操作,若发现仪表各点温度混乱,塔内压力增高则说明液泛。

处理方法是减小蒸汽,减少系统入料,若液泛现象严重应停入料与采出,等塔底压力降低消除液泛现象后再开车。

精馏简答题

精馏简答题

简答题1.甲醇常见的物理性质?答:甲醇是最简单的饱和醇,又名木醇或木精,分子量32.04,分子式CH3OH。

①通常为无色、略带乙醇香味的挥发性可燃液体。

②凝固点-97~-97.8℃;③沸点 64.50~64.7℃(0.1013MPa);④自燃点461~473℃;⑤爆炸极限6v%—36.5v%。

2.甲醇生产过程中有毒有害物质有那些?答:在甲醇生产中,对人体健康有毒物质常有:①甲醇、一氧化碳、硫化氢、二甲醚、醛、酮及其他高级醇类;②还有一些化学药品如氢氧化钠、氨、联胺、磷酸盐等。

3.目前世界上甲醇工业生产所采用的原料是什么?答:目前世界上生产甲醇所采用的原料:①煤、石油(渣油、石脑油)、天然气、②以及煤气、乙炔尾气等富含氢气、一氧化碳、二氧化碳的废气。

4.目前工业上生产甲醇所采用工艺路线是什么?答:①目前,工业生产几乎都采用以一氧化碳、二氧化碳加氢加压合成生产甲醇。

②甲醇生产装臵主要包括以下几大工序:原料气制备(脱硫、转化),压缩,甲醇合成、精馏等工序。

5.铜基催化剂的特点是什么?答:①活性高,选择性好。

缺点:②抗硫、氯性能差;③耐温性能差。

6.甲醇合成气中二氧化碳的作用是什么?答:1)二氧化碳本身是甲醇合成的一种原料。

2)二氧化碳的存在,在一定程度上抑制了二甲醚的生成。

3)阻止了一氧化碳转化为二氧化碳,这个反应在有水蒸汽存在时会发生。

4)有利于温度调节,防止超温,因为二氧化碳的合成反应热比一氧化碳的反应热要低42.9KJ/mol, 所以二氧化碳参加反应时可以有效地阻止合成温度的升高,从而保证催化剂的活性,延长催化剂的使用寿命。

7.原料气净化的作用是什么?答:原料气必须经过净化处理,净化的任务是清除油、水、尘埃、羰基铁、硫化物、氯化物等杂质。

8.甲醇原料气中硫化物害处是什么?答:1)引起催化剂中毒。

2)造成管道、设备的腐蚀。

3)造成粗甲醇质量下降。

9.合成塔在使用过程中热点温度为什么会下移?答:1)催化剂长期处于高温和温度波动下,活性下降。

甲醇-合成精馏岗位题

甲醇-合成精馏岗位题

甲醇车间---合成精馏试题一、填空题1.精馏的分类按操作方式分连续精馏、间歇式精馏。

2.精馏的分类按操作条件分为加压精馏、常压精馏、低压精馏。

3.精馏的分类按原理分为特殊精馏、一般精馏。

4.精馏开车中,第一建立预塔液位,第二预塔升温,第三建立加压塔液位,第四加压塔升温,第五常压塔液位建立。

5.班前四小时和班中禁止喝酒。

6.岗位禁止动火,如因检修必须动火时,应严格遵守动火制度,办理动火手续后,在有工艺专人监护下方能动火。

7.运转设备的运转部分要设有安全罩及安全防护栏杆,禁止在运转部位进行工作。

8.检修设备时必须放掉压力加好盲板,置换分析合格后方可进行。

9.进入设备容器内进行作业,必须办好进塔入罐手续。

10.精馏操作应遵守物料平衡、热量平衡、汽液平衡三个平衡。

11.我公司的精馏属于萃取精馏。

12.为中和产品中少量的有机酸,用固体NaOH在配碱槽配制理论值5% ,实际值1—2% ,控制预塔中9~10的范围内。

13.预塔加给料量时,应先加蒸汽量后加进料,减量时应先减进料,后减蒸汽,以保证轻组分脱除干净。

14.加压塔加给料量时,应先加回流,再加进料,后加蒸汽,减量时先减蒸汽,再减进料,后减回流,这样才能保证塔顶产品质量。

15.常压塔加给料量时,应先加回流,再加进料,后加蒸汽,减量时先减蒸汽,再减进料,后减回流,这样才能保证塔顶产品质量16.精馏操作中,精心操作注意各参数变化,严格控制工艺指标,发现有大的波动,及时调节减少甲醇的损失。

17.成品甲醇中高锰酸钾不合格因素是粗醇质量差,杂质太多、处理量大,分离效果不好、预塔温度控制不好分离效果差,塔底液面控制不稳,进料大小不均匀,加减量小、回流量小。

18.甲醇的分子式为_CH3OH_。

19.甲醇为_无色透明_____液体,相对密度为__0.7915______,自燃点为_473℃_______,沸点为__64.5℃______,闪点为__16_℃(开口容器)_12℃(闭口容器)__20.甲醇为可燃物质,燃烧时为__蓝色______火焰,爆炸极限为__6—36.5_%____21.本厂精馏塔型式是__垂直筛板塔_。

甲醇转化、精馏考核试题

甲醇转化、精馏考核试题

甲醇车间转化、精馏注意事项1.答卷前将密封线内的项目填写清楚,姓名用楷体填写。

2.请仔细阅读各种题目的回答要求,在规定的位置填写您的答案。

3.不要在试卷上乱写乱画,不要在标封区填写无关内容。

复查人:一、是非题(第1—20题每题1分,共20分)1、催化剂的活点温度即为催化剂的活化温度。

()2、压力量度单位1㎏/㎝2等于1MPa。

()3、甲醇系统和灌区因泄漏、爆炸着火时,用大量泡沫灭火。

()4、催化剂中毒是指催化剂暂时或永久失去活性。

()5、转化触媒的主要组分是NiO2。

()6、比水轻的易燃体着火,不宜用水扑救。

()7、甲烷的转化过程反应是吸热反应。

()8、停电时,首先迅速关闭离心泵的出口阀门,避免泵倒转。

()9、催化剂的硫化可以采用高硫煤气。

()10、甲醇在空气中的含量不允许超过50mg/m3。

()11、转化工序常温氧化锌槽脱氯剂的主要组分是CuO。

()12、精脱硫工序的中温氧化锌槽脱氯剂主要组分是CuO13、转化炉顶层和底部耐火球的规格是一样的。

()14、铁钼催化剂超温的原因之一是焦炉气中的含氧量超标。

()15、铁钼触媒的主要作用是脱除煤气中的有剂硫。

()16、过滤器的作用是脱除煤气中的硫化物。

()17、升温炉点火失败后必须进行蒸汽吹扫、置换合格后再进行点火。

()18、镍钼催化剂的主要组分是NiS。

()19、工艺气体在进入转化炉前必须预热。

()20、空速是指空气通过催化床层的速度。

()二、选择题(第21—38题每题1分,共18分)21、转化工序停车减量的基本顺序一次分别为__ ___A 氧气、原料气、蒸汽B 氧气、蒸汽、原料气C 原料气、氧气、蒸汽22、铁钼触媒的热点温度为__ ___℃A 200—300B 350—420C 400—45023、预精镏塔的塔顶温度控制在为__ ___℃A 75B 134C 10524、转化炉出口转化气温度的工艺指标__ __℃。

A 660B 900C 98525、工艺流程中DW代表。

甲醇精馏问答

甲醇精馏问答

1、精馏的目的(为什么要进行精馏)?由于合成反应条件如温度、压力、催化剂等的作用使合成反应偏离主反应方向生成各种付产物,成为甲醇中的杂质,甲醇作为有机化工原料,须要有较高的纯度,所以为了获得高纯度的甲醇,进行精馏除去杂质。

2、粗醇中的主要杂质有哪些?在精馏过程中如何脱除?杂质脱除方法醚类物质(一、二甲醚) 精馏(预塔)胺类物质(一、二、三甲胺) 先加NaoH使其生成游离胺,再精馏除去(预塔) 高沸点物质精馏(主塔)水精馏(主塔)烷烃类物质萃取(预塔、油分)无机杂质主塔底部(残液排放)3、精甲醇的生产原理利用粗醇中各组分挥发度的不同,首先在予塔中脱轻馏分,利用萃取原理在予塔中加入软水(或稀醇水),使各种难溶于水的轻有机馏分有效地分离出去,在油分中加入萃取用稀醇水或软水,使不溶于水的有机物蒸馏分有效地分离出水,然后利用甲醇与水及其它有机组分沸点不同,再在主精馏塔中进行精馏,在塔中上部得到合格的精甲醇,在塔底排出含大量水的残液。

4、为什么预塔的工作效率往往在主塔中反映出来?由于主塔顶几乎是将所有的蒸汽全部冷凝,没有脱除低沸点杂质的能力,如果予塔脱除轻组分不完全会造成主塔温度波动,产品质量不合格。

5、预后醇有哪些指标,各是多少,控制予后比重有何意义。

指标:予后醇比重控制在0.84-0.87g/cm3PH:7—9T:75—80℃甲醇 75%左右意义:予后醇比重控制在0.84-0.87 g/cm3左右,是含CH3OH为70%的甲醇水溶液,可增大各馏分之间的相对挥发度,有利于各轻重组分之间的分离。

6、为什么要控制予塔冷凝放空温度?因为予塔是脱除低沸点杂质的,予塔冷凝放空温度应满足沸点低于甲醇的物质全部放掉的要求,使冷凝回流液中不再含有低沸点杂质,防上轻组分带入主塔,影响产品质量。

7、预塔冷凝放空温度一般控制在多少?温度过低或过高有何不利影响?温度:45—55℃温度过高,虽有利于轻组分充分排放,但也会使气体中甲醇含量增加造成浪费。

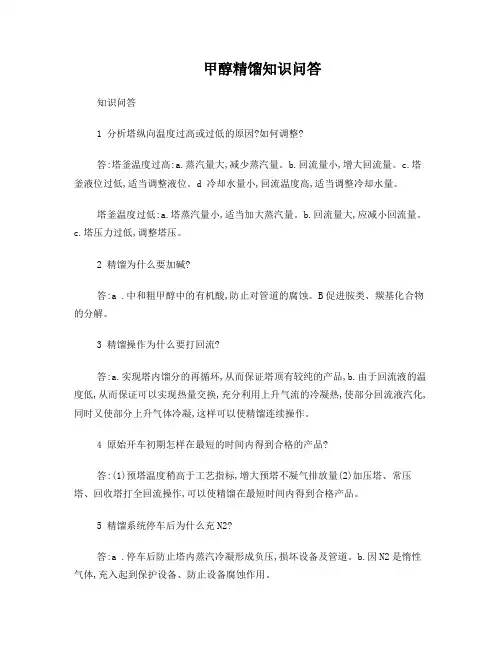

甲醇精馏知识问答

甲醇精馏知识问答

甲醇精馏知识问答知识问答1 分析塔纵向温度过高或过低的原因?如何调整?答:塔釜温度过高:a.蒸汽量大,减少蒸汽量。

b.回流量小,增大回流量。

c.塔釜液位过低,适当调整液位。

d 冷却水量小,回流温度高,适当调整冷却水量。

塔釜温度过低:a.塔蒸汽量小,适当加大蒸汽量。

b.回流量大,应减小回流量。

c.塔压力过低,调整塔压。

2 精馏为什么要加碱?答:a .中和粗甲醇中的有机酸,防止对管道的腐蚀。

B促进胺类、羰基化合物的分解。

3 精馏操作为什么要打回流?答:a.实现塔内馏分的再循环,从而保证塔顶有较纯的产品,b.由于回流液的温度低,从而保证可以实现热量交换,充分利用上升气流的冷凝热,使部分回流液汽化,同时又使部分上升气体冷凝,这样可以使精馏连续操作。

4 原始开车初期怎样在最短的时间内得到合格的产品?答:(1)预塔温度稍高于工艺指标,增大预塔不凝气排放量(2)加压塔、常压塔、回收塔打全回流操作,可以使精馏在最短时间内得到合格产品。

5 精馏系统停车后为什么充N2?答:a .停车后防止塔内蒸汽冷凝形成负压,损坏设备及管道。

b.因N2是惰性气体,充入起到保护设备、防止设备腐蚀作用。

6 温度压力是怎样影响精甲醇质量的?答:在塔底压力操作稳定情况下,蒸汽量上升,塔内温度上升,引起塔压上升,就会引起塔底重组分上移,使塔顶馏出的甲醇气中含水量增大;重组分含量高,塔压上升,相应温度也随着上升,回流槽液位升高,重组分上移,致使精甲醇产品质量不合格。

7 精馏开停车过程中,怎样正确进行负荷的加减?答:当负荷增加时:a 适当增加蒸汽量b 调整回流量c注意调整塔压d 增加进料e 增加采出。

当负荷减小时:a 减小蒸汽量b适当减小回流量c及时减小采出量d减小进料8 精甲醇初馏点低、干馏点高说明什么问题?如何调整?答:精甲醇初馏点低,说明轻组分多,应适当增加蒸汽量。

干馏点高说明:a 蒸汽量大、重组分上移;应减小采出量。

b 回流量小,重组分上移,应增大回流量。

甲醇精馏工段生产操作问答

甲醇精馏工段生产操作问答

甲醇精馏工段生产操作问答1、粗甲醇精馏的目的是什么?甲醇合成时,由于受催化剂选择性及操作条件等的影响,在生产甲醇反应的同时,还伴随着一系列副反应,其产品是由甲醇、水及其它有机杂质组成的混合溶液,故称粗甲醇。

精馏的目的,是通过精馏的方法,除去粗甲醇中的水分和有机杂质,根据不同的要求,制得不同纯度的精甲醇。

2、什么是精馏?精馏的原理是什么?精馏是指将由挥发度不同的组分组成的混合液,在精馏塔内同时而且多次进行部分汽化和部分冷凝,使其分离成几乎纯态组分的过程。

精馏的基本原理是利用混合物各组分挥发度不同,从塔底加热物料,产生上升蒸汽与塔顶冷凝下来的回流液在塔盘或填料上充分地进行逆流接触,发生传热和传质过程,易挥发组分汽化进入气相,难挥发组分冷凝进入液相,如此反复多次,使混合物各组分得到分离。

3、什么是挥发度?挥发度通常用来表示一定温度下饱和蒸汽压力的大小,对处在相同温度下的不同物质,饱和蒸汽压力大的,称为易挥发物质,否则就是难挥发物质。

用沸点也可以说明物质的挥发性能。

沸点低者为易挥发物质,否则就是难挥发物质。

4、回流液及回流比?精馏过程中混合液加热所产生的蒸汽,由塔顶蒸出,在塔顶冷凝器中冷凝为液体,将其中一部分冷凝液返回塔顶沿塔板下流,这部分液体称为回流液。

将另一部分回流液从塔顶采出作为产品。

回流比就是精馏段内液体回流量与馏出液量之比。

在精馏过程中,回流比大,分离效果好,产品质量高,但过大,生产能力下降,能量消耗增加。

5、回流的作用是什么?回流是各塔板上升蒸汽的冷剂,同时提供了各板所必须的液流,是建立各板正常浓度分布,维护全塔连续稳定操作的必要条件。

6、什么叫精馏塔的压力降?压力降对塔操作的稳定性和塔内温度有何影响?所谓精馏塔压力降,就是指塔釜和塔顶的压力差。

对于固定的塔来说,塔顶压力一般由塔顶的液封槽液柱高低决定,而塔中下部压力升高,主要是由于塔内负荷及上升气速增大引起的。

塔压降的变化,会对塔的操作稳定性和塔内温度带来较大影响:(1)引起温度和组成间对应关系的混乱。

甲醇精馏、罐区岗位上岗基础考试题

甲醇精馏、罐区岗位上岗基础考试题

精馏岗位上岗考试题
装置姓名得分
一、填空题(每空1.5分,共30分)
1、本装置是以为原料生产甲醇,年产万吨。

2、本装置主要有哪四个岗位:、、、。

3、一般情况,阀门的打开方向是时针方向,关闭方向是时针方向。

(填入“顺”或“逆”)
4、精馏是利用混合物中各组分不同,采用精馏的方法,经多次部分冷凝多次部分汽化后,将各组分进行分离的操作。

5、精馏工序的三大平衡是指、、。

6、现场循环水管线上的符号“CWR”和“CWS”分别表示循环冷却水和循环冷却水。

(填入“上水”或“回水”)
7、开车初期及停车后需用气体置换工艺系统或进行系统保护。

8、甲醇(填入“有毒”或“无毒”),密度比水(填入“小”或“大”),与水(填入“互溶”或“不溶”)
9、泵出口过滤网堵塞时,会出现(填入“泵出口打压不足”或“泵进口压力过高”)
10、当皮肤接触甲醇后应立即脱离现场,脱去污染衣服,并用(填入“清水”或“碳酸氢钠”)冲洗。

二、简答题(共70分)
1、简述本装置各工序的主要作用?(5分)
2、列出本装置内易燃易爆及有毒有害介质?(5分)
3、本岗位点检主要检查哪些项目,如何做好点检?(5分)
4、计量槽甲醇水分合格、不合格时,分别如何处理?罐区都设有哪些槽罐,请一一列出?(10分)
5、启泵、倒泵操作要领及注意事项?(10分)
6、简要概括精馏系统开工步骤、停工步骤及注意事项?(10分)
7、画出本岗位工艺流程图(可画方块图,但要包含所有主要设备)(25分)。

精馏考试试题(卷)

精馏考试试题(卷)

醇醚车间11月份考试卷(合成、精馏部分)姓名:成绩:一、填空:(每空1分,共22分)1、精馏操作的三大平衡是(物料)、(气液)、(热量)。

2、精馏塔内所发生的传热、传质过程如下:①、气液两相进行(热)的交换,利用部分汽化所得气体混合物中的(热)来加热部分冷凝所得的液体混合物;②、气液两相在(热)交换的同时进行(质)的交换。

3、为了使精馏塔处于最佳条件下操作,为了提高产品质量、产量,降低消耗,杜绝(),在实际操作中必须经常进行()调整操作。

4、全回流操作,多半用在精馏塔的(),或用在()时精馏塔的自身循环操作中。

5、通过整个精馏过程,最终由()得到高纯度的易挥发组分,()得到的基本上是难挥发的组分。

6、精馏操作的依据是(),实现精馏操作的必要条件包括()和()。

7、磷酸盐加药装置主要包括()和()。

8、汽包连续排污和间断排污分别由()和()设备来完成。

9、高压分离器后的大部分气去循环利用,一部分驰放气去(),在开停车和事故时去()。

二、选择题:(每空1分,共11分)1、再沸器的作用是提供一定量的()流。

A 上升物料、B 上升组分、C 上升产品、D 上升蒸气2、冷凝器的作用是提供()产品及保证有适宜的液相回流。

A 塔顶气相、B 塔顶液相、C 塔底气相、D 塔底液相3、在精馏塔中,加料板以上的塔段称为(),加料板以下的塔段称为(),加料板在()。

A 精馏段、B 提馏段、C 进料段、D 混合段4、精馏操作中, 回流比的上限称为(),回流比的下限称为()。

A 内回流、B 外回流、C 全回流、D 最小回流比5、精馏中引入回流,下降的液相与上升的汽相发生传质使上升的汽相易挥发组分浓度提高,最恰当的说法是( )。

A 液相中易挥发组分进入汽相;B 汽相中难挥发组分进入液相;C 液相中易挥发组分和难挥发组分同时进入汽相,但其中易挥发组分较多;D 液相中易挥发组分进入汽相和汽相中难挥发组分进入液相必定同时发生。

6、甲醇合成原料气中的硫含量一般不超过()。

化工原理 精馏练习题

化工原理 精馏练习题

化工原理精馏练习题一、问题描述在一个精馏塔中,对乙酸和甲醇进行分馏。

原料含有10%的乙酸和90%的甲醇。

要求设计一个塔,使得在出口处乙酸的含量为90%以上。

二、基本原理精馏是一种通过分离液体混合物中各种组分的技术。

通常使用精馏塔来实现这一过程。

精馏塔可以分为两个部分:初级分馏区和精馏区。

初级分馏区将液体混合物分为两个相,其中一个相富集乙酸,另一个相则富集甲醇。

精馏区进一步加热液体混合物,产生的蒸汽经过冷凝器后得到两个部分:富含乙酸的液体和富含甲醇的液体。

通过不断回流和再沸腾,可以实现将乙酸含量提高到所需的目标。

三、塔的设计1. 确定精馏塔的高度:- 初级分馏区的高度:根据乙酸和甲醇的相对挥发度,在塔底部设定一个管理区,用于分离液相。

在此区域温度和压力较低,适合乙酸富集。

根据经验法则,初级分馏区的高度应该是整个塔高度的1/3至1/2。

- 精馏区的高度:根据所需乙酸的含量和其他操作参数来确定此区域的高度。

通常,较高的塔设计可以提供更高的分离效果。

2. 确定进料位置:- 进料位置应该位于初级分馏区与精馏区之间的合适位置,以实现较好的分离效果。

通常情况下,进料点应该位于塔的上部,以允许较高的沸点组分从上部释放,从而改善塔的效率。

3. 选择合适的回流比:- 回流比是进入塔中再沸腾的液体与从塔顶冷凝回流的液体的质量比。

适当的回流比对提高分离效果非常重要。

较高的回流比可以提供更高的塔效率,但会增加能耗。

- 在本例中,根据乙酸和甲醇的性质和要求,选择合适的回流比是至关重要的。

四、其他操作参数除了塔的设计之外,还有一些其他操作参数需要考虑:1. 温度和压力:温度和压力的选择取决于乙酸和甲醇的性质。

通常情况下,高温和低压有利于乙酸的分离。

2. 冷凝器的设计:冷凝器用于冷却塔顶的蒸汽,并将其转变为液体。

这样,可以通过回流将纯度较高的乙酸送回塔底。

冷凝器的设计要应对不同的工艺要求和流量。

3. 分离回流液的处理:分离回流液中可能含有乙酸和甲醇。

甲醇合成考试题及答案

甲醇合成考试题及答案

甲醇合成考试题及答案一、填空:1、甲醇合成反应的主要方程式(CO+2H2====CH3OH+Q)和(CO2+3H2====CH3OH+H2O+Q)。

2、甲醇合成反应的特点是(可逆)、(放热)、(体积缩小)、(有催化剂存在的气固相反应)、(伴有多种副反应)。

3、精馏操作中三大平衡(热量)平衡、(物料)平衡、(气液)平衡。

4、新鲜气中总硫含量是指(COS)和(H2S)含量的总和,甲醇合成新鲜气要求总硫含量是(﹤0.1)ppm。

5、丙烯压缩机分为(两)段,共(七)级,首级叶轮的工程直径是(900)mm。

6、甲醇水冷反应器蒸汽喷射器所用饱和蒸汽的温度为(250)℃,压力为(3.9)MPa。

7、催化剂还原反应是放热反应,所以在还原过程中应遵守(提温不提氢、提氢不提温)的原则。

8、丙烯压缩机组汽轮机在速关阀开启但是转速为‘零’时,二次油压是(0.15)MPa。

9、预精馏塔直径是(4.1)m、加压塔直径是(4.2)m、常压塔直径是(5.0)m、汽提塔直径是(1.4)m。

10、联合压缩机组一级干气密封流量小于(80)Nm3/h时增压泵自动启动,流量高于(150)Nm3/h时,增压泵自动停止。

二、判断:1、空速是单位时间内、单位体积催化剂所通过的气体流量。

(√)2、新鲜气氢碳比组成指标为( H2- CO2)/(CO+CO2)=2.05-2.15。

(√)3、汽包排污的作用是:①调节水质,提高传热效率;②微调汽包温度。

(√)4、离心压缩机是将原动机的机械能转化为被压缩介质的压力能的旋转机械。

(√)5、Cat还原过程三稳原则是提压稳、补H2稳、出水稳。

(√))6、入塔气体成份不合格,联系前工段半小时无效为一般事故。

(√)7、精馏是将由挥发度不同的组分所组成的混和液,在精馏塔内同时多次地部分汽化和多次部分冷凝,使其分离成几乎纯态的过程。

(√)8、甲醇精馏产品塔底温度上升,塔内蒸汽量上升,就会引起塔底重组分上移,使精甲醇中含水量及重组分含量高,导致产品质量不合格。

甲醇精馏操作问答

甲醇精馏操作问答

甲醇精馏操作问答1、甲醇的物化性是怎样的?答:甲醇为无色易燃,极易挥发的液体,略有酒精气味,易与水和多数有机溶剂混容。

2、本工段的岗位任务是什吗?答:将甲醇合成工段来的粗甲醇送入脱醚塔经蒸汽加热,依靠分馏操作的原理处去粗甲醇中的低沸点的炭氢化合物及一部分不溶气体,在经加压塔精溜也以蒸汽加热,以塔顶出来的甲醇汽为常压塔提供热源,依靠分馏操作的原理在各塔的回流液中采得符合国家标准的精甲醇。

3、精馏的目的是什么?答:是为了获得高纯度的甲醇,采用精馏与萃取工艺提纯,清除所有杂质,采得符合国家标准的精甲醇。

4、脱醚塔回流槽的作用是什么?答:使脱醚塔冷凝液在槽内有十分钟的停留时间,同时把脱醚塔加水直接加入收集槽,在槽内把冷凝液稀释,容解于浓甲醇液中的烃类在此被萃出,悬浮于液面上,然后定期从上面放出甲醇油。

5、再沸器的作用是什么?答:加热塔底液体,是之沸腾汽化,不断供应蒸汽。

6、回流在精馏过程起到什么作用?答:补充塔板上易挥发组分,是塔板上液体组分保持稳定。

7、什么叫萃取精馏?答:利用溶剂从水溶液中抽出有用物质,在精馏过程中因有共沸物的存在,用水来提高甲醇的沸点而将其低沸点的杂质分离出来的过程称为萃取精馏。

8、什么叫精馏?答:借助于混合液部分汽化,部分冷凝的反复进行以达到完全分离混合液的操作叫精馏。

9、开车时蒸汽管为什么要排放冷凝水?答:因为系统停车后,蒸汽管里积存了一部分冷凝水,如果开车时不排放管里的冷凝水,待开蒸汽阀门时蒸汽进入管道和管内的冷凝水产生液击,损坏管道和阀门。

10、精馏段和提馏段是如何划分的?其作用是什么?答:入料口以上为精馏段,入料口以下为提馏。

精馏段的作应是自下而上逐步增浓气相中的易挥发组分,即浓缩轻组分。

提馏段的作应是自上而下逐步增浓液相中的难挥发组分,即浓缩重组分。

11、何为回流比?其最佳回流比是如何确定的?答:回流比是指精馏段内液体回流量与采出量之比。

操作中的最佳回流量是根据当时的系统入料量、塔底温度的高低、产品的质量来调节的,使其达到即经济又保证产品质量的最佳状态时的回流比。

精馏操作问答

精馏操作问答

精馏操作问答、精馏操作应掌握哪些平衡?答:物料平衡,热量平衡,汽液平衡。

2、塔内上升蒸汽的速度对精馏操作有什么影响?答:合适的塔内上升蒸汽速,可使蒸汽与液体有充分的接触时间,保证热量和质量的有效传递。

如蒸汽速度大,则汽液两相接触时间短,塔的分离效率降低,而且直接影响传质效率,使产品不合格。

在塔内蒸汽速度超过一定限度时,将破坏塔的操作,导致液泛。

如果速度太低,又会使塔板效率显著下降,严重时会导致液体泄露。

3、精馏操作中常用哪几中回流方法?各有什么特点?答:(1)内回流:用内置式冷凝器将塔顶气相轻组分冷凝,这种回流方法用于无塔顶产品采出的精馏塔。

(2)外回流:塔顶气相采出物冷凝后,一部分加压返回到塔顶回流,一部分做产品采出,这种回流法用于回流比经常调整,塔顶气相冷凝液作为产品的精馏。

(3)入料回流(仅有提馏段):入料口在最顶一块塔板,无专门回流线,入料兼收做回流,进行传质传热。

适用于气相要求不大严格的提馏塔。

4、在实际生产中怎样调节回流比?答:(1)塔顶产物中重组分含量增加,质量下降,要适当增大回流比。

(2)塔的负荷过低,为了保证塔内一定的上升蒸汽速度,应适当加大回流比。

(3)当精馏液的轻组分下到提馏段,造成塔下部温度降低时,可以适当减小回流比,将塔底温度提高。

5、掌握物料平衡在精馏操作中有何意义?答:物料平衡是质量和能量守恒在化工生产中的应用。

在精馏操作中,随时掌握精馏的物料平衡是极为重要的,如果不掌握平衡会形成进料多,采出少,或进料少,采出多的不正常操作,影响产品质量和数量,因此为了使精馏塔处于最佳操作条件,提高产品质量,降低能耗,杜绝跑料,在实际操作中,必须掌握物料平衡。

6、怎样进行塔底,塔顶温度调节?答:塔底温度调节:(1)改变塔底加热蒸汽量。

(2)保持恒定的入料量及组成。

(3)控制好操作压力和入料温度。

塔顶温度调节:(1)改变回流比。

(2)调节塔底温度。

(3)塔顶压力控制要稳定。

(4)改变回流液温度。

甲醇精馏复习试题

甲醇精馏复习试题
处理:①停车处理.②查找回流中断的原因处理.③稳定加热介质流量.④降低进料量,必要时切断进料和采出,采用全回流操作.⑤查找引起波动的原因,做出针对性处理.
25.什么是灵敏板?
在总压一定的条件下,精馏塔内各板上的物料组成与温度一一对应。塔内某些塔板处温度对外界干挠的反应特别明显,这板塔板称之为灵敏板。根据灵敏板温度的变化及时对系统进行调整,以保证精馏产品的合格,稳定系统运行。
处理:控制好再沸器加热介质的流量和压力;提高冷却水流量和压力,可适当开大放空伐来降低塔顶压力;增大回流比,减少采出,甚至进行全回流操作,降低塔顶温度;停车检修。
24.塔内液泛的原因及处理?
原因:①设备问题,如浮伐被吹翻.②回流中断.③再沸器加热介质流量突然增大或降低,热原压力大幅波动.④塔内负荷过重.⑤塔内压力突升突降.
①塔顶轻组分偏高,从预塔冷凝器适当采出初馏分.
②回流比小,加大回流量.
③采出温度高,降低采出温度.
④中间馏分采出少,增加杂醇油采出.
20.产品精甲醇含水量超标原因及处理?
原因:①冷却器漏②回流比小,回流温度高③再沸器热源流量大或压力高④各层温度偏高⑤塔顶压力偏低
处理:①检修内漏换热器②增大回流,降低回流液温度③控制再沸器的热源加入量及其压力④降低各层温度到正常指标⑤出口导致粗醇槽,合格后导入精醇槽。
28.为什么说预塔顶冷凝温度是预塔操作的一个重要指标?
因为温度太高,甲醇在气相中的分压就高,甲醇损失大,温度太低,会使回流液中低沸点物质增多,致使主塔产品的氧化指标不合格,大大降低了产品的质量, 预塔顶冷凝温度是预塔操作的一个重要指标.
29.引蒸汽时为何有时会出现振动?
管道设备内有冷凝水没排尽,形成液击,损坏管道设备.因此引蒸汽时,要先把冷凝水排尽,缓慢打开蒸汽伐暖管半小时.

甲醇车间精馏工段上岗试题A卷

甲醇车间精馏工段上岗试题A卷

甲醇车间精储工段上岗试题(A 卷)2、请仔细阅读各种题目的回答要求,在规定的位置填写您的答案。

3、不要在试卷上乱写乱画,不要在表封区填写无关内容。

一、填空题(共24分)1、合成来的粗甲醇中甲醇含量约为v%。

2、低压蒸汽的温度℃,压力Mpa 03、精储配制的碱液浓度为w%。

4、预塔的塔釜压力为MPa,塔顶压力为Mpa 。

5、加压塔的塔釜压力为 ________ MPa,塔顶压力为 _________ Mpa 回流槽压力为_______ MpaO6、地下槽液位低于mm 时液下泵停车。

7、精微是将不同的组分,在精微塔中同时进行多次部分汽化和部分冷凝的过程,只要塔板数足够多,就可以在塔底得到,在塔顶得到。

8、在加压塔或常压塔中,各板的总压差不大,形成全塔温度分布的主要原因是—,在精镭段或提储段的某些塔板上,温度变化最为灵敏,我们此板称之为,将温度计安插在此板上可以较早的感受进料的变动,采取较早的调节。

9、粗醇加碱的目的是O10、甲醉罐区槽顶及槽壁外侧都设计有水喷淋口,其作用是二、选择题(共20分,每小题2分) 1、我车间预塔采用的精储方式为() A 恒沸精储B 萃取精储C 水蒸汽精储2、我公司采用的精储塔为(A 浮阀塔B 填料塔C 筛板塔 3、精僧工段共有( )个气动调节阀A13B14C15□∣r> H4、离心泵打不起压的原因是()A泵内有空气B泵的叶轮损坏C出口不畅5、离心泵壳内有异常响声原因是()A轴承缺油B转速太高C有汽蚀6、预精僧塔塔底温度高造成的影响是()A轻组分脱除不干净B没什么影响C不凝气量增多,7、优等品精甲醇高锌酸钾实验为()分钟A30B40C508、根据预塔物料平衡及自己掌握的知识,粗醇进料—,脱盐水加入—,碱液加入—,加压塔进料,请你选择相匹配的答案(单位t∕h)()A 40 8 0.12 48B 20 4 0.06 24.06C 40 6 5 51D 20 8 0.12 289、精偏负荷增加时,相应的调节手段有()A加大再沸器的蒸汽量C提高塔底温度10、罐区槽内充氮的目的是()A防止甲醇外送时,槽内形成负压C防止空气进入形成爆炸三、判断题(共10分,每小题1分)1、甲醇为无色、无味、透明液体2、预精僧塔主要是脱除轻组分3、回流比越大产品越好4、柱塞泵的流量主要由行程来控制5、开柱塞泵时应先打开入口阀,启动电机,6、离心泵的开车要先打开入口阀、出口B加大回流量D提高采出量B防止甲醇腐蚀设备D防止水份进入甲醇()()()()再开出口()再盘车启动()8、常压塔的塔釜压力为常压()9、精甲醇氧化性不合格的原因主要是水分太高()10、精甲醇酸度不能大于30min ()四、改错题(共6分,每小题2分)1、预精僧塔主要是脱除粗醇中的重油2、预塔加量时要先加量再加蒸汽3、开柱塞泵时应先打开入口阀,启动电机,再开出口五、分析题(共40分)1、预塔压力低?2、产品高锌酸钾试验不合格?3、精僧正常开车步骤?4、正常生产中如何倒泵操作?5、离心泵如何开车?6、淹塔的定义。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

、填空题:1、甲醇的分子式为CH30H ,相对分子量为32. 4 ,甲醇的国家卫生标准为50mg/m3,甲醇的密度随温度的增加而减小。

2、氢回收工序额定驰放气处理能力为16500Nm3/h ;处理气体中的某些杂质成分如液态水、甲醇_ 、—灰分_、芳烃类物质_ 等对纤维管分离器的分离效率影响很大。

3、列管式换热器按结构不同分为_固定管板式、浮头式_、U形管式—和填料函式;固定管板式换热器管壁和壳壁的温差大于50摄氏度时,为克服温差应力对换热器造成影响应设置_膨胀节_。

4、为防火防漏,罐区设有_围堰_、_消防水_、_灭火装置_、一氮气隔离_、_可燃气体检测报警等—等设施。

5、写出下面设备位号代表的设备名称:S15403 ________ R15401 甲醇合成塔__________________J15401B_ 喷射器 B E15401入塔气换热器E15801H 氢回收列管换热器T15501 T15501预塔回流槽P15501A/B加压塔讲料泵P15508A/B_碱液泵C15504回收塔T15702杂醇油贮罐6、写出下面设备名称的位号:精甲醇成品罐 T41101ABC 火车装车泵 P41101ABCD常压塔回流槽 T15503 常压塔冷凝器 E15508配碱槽 T15505 预精馏塔 C15501加压塔回流槽T15502 粗甲醇预热器E15501常压塔回流泵 P15505AB 粗甲醇贮罐 T15701AB7、甲醇为有毒化合物,口服5~10ml可引起严重中毒10ml以上可导致失明。

8、正常生产中,新鲜气氢碳比的合理值为_2.05~2.15_。

9、合成塔内列管的管径为_44mm,长度为一_7000 mm10、加压精馏塔的塔顶压力为_800kpa ______________ ,温度为_128 C _ ;塔釜压力为_812kpa_ 一_温度为_134°C __。

11、四台精馏塔的压降依次为8 kpa二、12kpa、10kpa _、8 kpa二。

12、合成汽包液位的低报警值为_25%一__:低低联锁值为20%_,其联锁动作为净化来新鲜气调节阀XV-15301关闭。

13、FO代表该调节阀为气关阀,FC代表该调节阀为气开阀。

14、疏水器的作用是疏水、阻汽。

15、TICSA15801的控制值为__65C,高报警值为_90C。

16、甲醇合成工序额定粗甲醇生产能力为_65.6t/h_,粗甲醇中的甲醇浓度为__95%__017、氢回收工序渗透气压力为 3.25MPA ,尾气压力为0.5MPA18、长期停车时对汽包进行干法和湿法保护的目的是_防止合成塔壳程和汽包腐蚀。

19、精馏塔的压力降是指塔顶和塔底的压力差。

20、甲醇着火可以用二氧化碳或泡沫灭火器_灭火。

21、PV15804AB的作用是调节合成系统压力。

22、闪蒸槽液位过高会造成超压、损失甲醇,过低会造成跑气导致粗甲醇罐超压。

23、设置成品罐区的目的是调节甲醇生产与销售之间的不平衡。

24、甲醇合成塔壳程介质为锅炉水,管程介质为合成气。

25、精馏塔内的三大平衡是指物料平衡、热量平衡、汽液平衡。

26、AA级优等品甲醇中乙醇的最大质量含量为0.001%,水的最大质量含量为0.1%。

27、合成催化剂钝化前,要用氮气进行系统置换,其中可燃气体含量含量应小于0.1%_。

28、甲醇合成工序额定粗甲醇生产能力为65.5吨/小时,还副产中压蒸汽约62.5吨/小时。

29、铜基催化剂失活的主要原因有_中毒_、_过热、,温度、压力频繁波动。

30、磁力泵启动前,将出口阀开启1/5-1/4,原因是防止瞬间温度过高烧坏磁力泵。

31、合成岗位开停车应严格控制升降压、升降温速率,其中升降温速率为小于25C,升降压速率为0.1MPa/ mi n。

32、为防止汽包及合成塔给水系统腐蚀,应控制汽包排污水的pH值指标范围为10-12。

33、我公司消防安全管理机构是_防火安全委员会,消防安全管理部门是消防队。

34、合成循环气中惰性气体含量增加,甲醇的时空收率下降;一定量的惰性气体有助于温度的平稳控制,一般催化剂使用初期惰性气体含量控制_20~__25_ %使用后期控制在___15〜20_%。

35、预塔进料温度一般预热至70 C左右, 常压塔回流液温度一般通过二循环水量来控制36、回收塔进料中的甲醇含量约占_2___%,因此主要成分是水,要使甲醇有效回收,必须适当提高塔釜温度,一般回收塔釜温度应控制在104C ,塔顶温度控制在84 °C。

37、塔釜液位是维持塔釜温度的必要条件,正确的液面应保持在挥发管的下沿。

38、成品罐设置三台容积为10000立方米的精甲醇罐,当甲醇外售出现问题,可以确保储存前面工序生产的15 天左右的甲醇。

39、美国联邦精甲醇标准O-M232M, AA级优等品指标中要求:甲醇最低含量(wt%)为99.85% ,酸度(以乙酸计最大含量wt%)为0.003% ,高锰酸钾试验为50分钟不变色。

40、 精馏工序短停后开车在恢复预塔进料过程中,如果从中间罐区进料应开启 P15701 ;如果从合成进料,利用调节阀 LV15507 控制粗甲醇流量,流量值由FT15507 变送器传送。

(填位号) 41、 精馏工序开车过程中,预塔工艺操作参数为:塔顶温度 73.5 ,塔底温度75.8塔 顶压力130KPaA ,塔底压力138KPaA ,—级冷凝温度 67.5,二级冷凝温度40 C 。

42、 合成汽包下部到两合成塔夹套共有 4下降管线;每个合成塔通往汽包有 6条蒸汽上升 管线;汽包上两个安全阀的整定压力为 5.3和 _____ Mpa ;现场汽包的连续排污口在 汽包的 东 侧,自煤气化来的磷酸盐加药口在汽包的 西 侧(填写“东”或“西”)。

43、 合成闪蒸槽的容积是J3 _____ m 3;合成汽包的容积是24 m 3;;吊馏地下槽的容积是 9.2 m 3'常压塔回流槽的容积是 J8 _______ m 3;44、 精 馏二层平台自北向南 的前四 台设备依次是 E15501 ,T15501, E15502, E15513,(填名称或位号)。

45、 预塔、加压塔、常压塔、回收塔的塔顶甲醇蒸汽出口管径的尺寸分别是 _J6 _____ 、 26 ___ 、 48 、 14 (〃)。

46、 火车装车泵和汽车装车泵的流量参数分别是 400 、_J10 ______ m 3/h 。

47、 临界温度是指气体液化时的最高温度。

48、 磁力泵的电机与泵体连接有 直连式 和 联轴器连接 两种形式。

其中 直连式的连接形式要求输送介质的温度在 200C 以下。

内压力。

50、萃取槽位号是T15508 ,萃取槽除盐水进口的调节阀是 FV-15502 萃取液送到预塔回流槽的调节阀位号是 LV15511. 二、选择题 甲醇合成反应中,空速与所反应瞬间平衡浓度的关系是: 1、 A 、空速增大,平衡浓度下降; B 、空速增大,平衡浓度上升;2、 甲醇合成反应中,压力与所反应瞬间平衡浓度的关系是: A 压力升高,平衡浓度下降;B 、压力升高,平衡浓度上升; 3、 甲醇合成反应中,温度与所反应瞬间平衡浓度的关系是:A 温度升高,平衡浓度下降;B 、温度升高,平衡浓度上升;合成塔运行中,壳程内锅炉水受热上升进入汽包的状态是: 过热锅炉水;B 、饱和锅炉水;C 、饱和蒸汽。

氢回收入膜前进行加热的目的是: 氢气不加热,不能渗透; B 、中空纤维膜的工作温度所定。

精馏系统中,预塔、加压塔、回收塔再沸器的供热源是: 高压蒸汽;B 、中压蒸汽、C 、低压蒸汽。

绝压和表压的关系是: 表压=绝压;B 、表压=绝压+大气压;C 、绝压=表压+大气压。

下列不凝气通过排放槽(T15506 )洗涤吸收其中微量甲醇的是: ( 预塔不凝气;B 、常压塔不凝气;C 、回收塔不凝气。

氢回收单系统停车,中控断开氢回收停车按钮,系统中膜片调节阀处于开启的是( PV15804A;B 、 10、热点温度是指:PV15804B 、C 、HV15801 (A ) C 、空速增大,平衡浓度不变。

(B ) C 、压力升高,平衡浓度不变。

(A ) C 、温度升高,平衡浓度不变。

) (A (C C 、使入膜气远离露点。

(C (C (AC、49、中间罐区充氮调节阀 PIC15709调节T15701A 、T15701B 、 T15702 的罐A、合成塔入口温度;B、合成塔岀口温度;C、催化剂床层最高一点的温度。

11、我公司精馏装置的操作弹性为: (C )A 、 30~125%;B 、 40~125%;C 、 50~125%.12、计算醇净值的经验公式是:(C )A、A E= (V 入-V 出)/32 X 100%B、A E= (T 出-T 入)/ T 出X 100%C E= (T 出-T 入)/32 X 100%13、我公司氢回收装置中入膜气最高温度不超过:( B )A、80C ;B、90C;C、100 °C14、合成水冷器出现结腊的主要原因是:( A )A、合成反应副产物增多;B、水冷温度长时间过低;C、循环水在水冷器器壁上结垢。

15、正常生产中,渗透气压力应维持在:( B )A、 7. 5Mpa; B 、 3.25Mpa ; C 、 0.5Mpa.16、合成汽包液位三冲量控制中,作为主信号的是:( C )A、蒸汽流量;B、给水量;C、汽包液位。

17、预塔加萃取水的作用是 : (C )A、稳定产品的水溶性;B、提高产品的稳定性。

C、既稳定产品的水溶性又提高产品的稳定性。

18、粗甲醇精馏时加碱的作用是 : (A )A、中和粗甲醇中的有机酸;B、脱岀与甲醇沸点相近的轻组分;C、改善粗甲醇的稳定性。

19、我公司精馏工序的萃取水加在( B )A、回流槽上;B、萃取槽上;C、预塔顶部。

20、精甲醇产品中水分超标的主要原因是( C )A、精馏塔塔釜温度高;B、回流比大;C、采岀温度过高。

21、铜基催化剂还原后一般要有一个轻负荷运行期,这个时间一般是(B )A、24 小时;B、一周;C、15 天。

22合成新鲜气停送,合成应采取的正确措施是(A )A、循环保温;B自然降温;C、循环降温。

23、合成塔工序检修停车应采取的正确措施是(B )A、循环保温;B、循环降温;C、自然降温。

24、如果孔板装反了方向,那么流量指示( B )A、偏高;B、偏低;C、不变。

25、现场装测量蒸汽压力表时,取压点到压力表间装有环形管,其作用是:(B )A、防止冷凝液进入压力表;B、防止高温蒸气损坏压力表;C、缓冲蒸汽波动以便测岀准确值。

26、下列设备冷却循环水走壳程的是(B )A、 E15502;B、 E15503 ;C、 E15504。

相关文档
最新文档
