第六章电缆敷设方式及要求模块2 电缆的排管敷设（GYDL00204002）【模块描述】本模块包含电缆排管敷设的要求和方法，通过概念解释、要点讲解和流程介绍，熟悉排管敷设的特点、基本要求，掌握排管敷设的施工方法。
【正文】将电缆敷设于预先建设好的地下排管中的安装方法，称为电缆排管敷设。
排管敷设断面示意图如下：图GYDL00204002-1 排管断面示意图一、排管敷设的特点电缆排管敷设保护电缆效果比直埋敷设好，电缆不容易受到外部机械损伤，占用空间小，且运行可靠。
当电缆敷设回路数较多、平行敷设于道路的下面、穿越公路、铁路和建筑物时为一种较好的选择。
排管敷设适用于交通比较繁忙、地下走廊比较拥挤、敷设电缆数较多的地段。
敷设在排管中的电缆应有塑料外护套，不得有金属铠装层。
工井和排管的位置一般在城市道路的非机动车道，也有设在人行道或机动车道。
工井和排管的土建工程完成后，除敷设近期的电缆线路外，以后相同路径的电缆线路安装维修或更新电缆，则不必重复挖掘路面。
电缆排管敷设施工较为复杂，敷设和更换电缆不方便，散热差影响电缆载流量。
土建工程投资较大，工期较长。
当管道中电缆或工井内接头发生故障，往往需要更换两座工井之间的整段电缆，修理费用较大。
二、排管敷设的施工方法图GYDL00204002-2 电缆排管敷设示意图图GYDL00204002-3 排管电缆敷设作业顺序1、排管敷设作业前的准备、排管建好后，敷设电缆前，应检查电缆管安装时的封堵是否良好。
电缆排管内不得有因漏浆形成的水泥结块及其他残留物。
衬管接头处应光滑，不得有尖突。
如发现问题，应进行疏通清扫，以保证管内无积水、无杂物堵塞。
在疏通检查过程中发现排管内有可能损伤电缆护套的异物必须及时清除。
清除的方法可用钢丝刷、铁链和疏通器来回牵拉。
必要时，用管道内窥镜探测检查。
只有当管道内异物清除、整条管道双向畅通后，才能敷设电缆2、排管敷设的操作步骤在疏通排管时可用直径不小于0.85倍管孔内径、长度约600mm的钢管来回疏通，再用与管孔等直径的钢丝刷清除管内杂物。
水下电缆技术资料
水下电缆技术资料简介水下电缆是一种用于在水中传输电能和信号的重要设备。
它被广泛应用在海底油田、海洋能源开发、通信电缆等领域。
本文档将介绍水下电缆的技术资料，包括结构、材料、敷设方式和维护保养等方面的内容。
结构水下电缆的结构一般包括导体、绝缘层、护套和外护层。
导体是电能和信号的传输介质，通常由铜或铝制成。
绝缘层防止电流泄漏，采用的材料可以是橡胶、聚乙烯或聚氯乙烯等。
护套用于保护电缆内部结构，常见的材料有金属和聚合物。
外护层则是对整个电缆的保护，常见的材料有聚氯乙烯和聚乙烯等。
材料水下电缆的材料选择要考虑电气性能、耐腐蚀性能和机械强度等因素。
常用的导体材料包括铜和铝，铜导体具有良好的导电性能和机械强度，而铝导体则相对轻便。
绝缘层材料通常选择橡胶、聚乙烯或聚氯乙烯，这些材料具有良好的绝缘性能和耐腐蚀性。
护套材料可以选择金属或聚合物，金属护套具有良好的防护性能，而聚合物护套则相对轻便。
外护层材料常选用聚氯乙烯或聚乙烯，这些材料具有良好的耐候性和防水性。
敷设方式水下电缆的敷设方式有多种，根据敷设深度和环境条件的不同，选择合适的方式非常重要。
常见的敷设方式包括浅埋、直埋、悬吊和水下铺设等。
浅埋是将电缆埋入水底的浅层土壤中，适用于较浅的水域。
直埋是将电缆直接埋入水底的深层土壤中，适用于较深的水域。
悬吊是将电缆吊挂在水下结构物上方，适用于需要经过水下障碍物的情况。
水下铺设是将电缆沉放在水底，适用于较深的水域和长距离传输。
维护保养水下电缆的维护保养非常重要，可以延长其使用寿命和保证传输质量。
常见的维护保养方式包括定期巡检、清洁和修复。
定期巡检可以检查电缆的外观和敷设情况，及时发现问题并进行修复。
定期清洁可以去除电缆表面的污物和海藻，保持良好的传输性能。
修复工作通常需要专业人员进行，在电缆受损或故障时进行。
结论水下电缆是现代海洋工程的重要组成部分，通过了解其结构、材料、敷设方式和维护保养等技术资料，可以更好地应用和维护水下电缆设备。
技能点敷设水底光缆.
数
采用拖轮人工布放按水面的 8％～10％计； 抛锚布放按水面 河宽小于 200m ，水深、岸陡、流急，河床变化大 1.15 • 水底光缆长度应按下式计算： L 宽度的 3％～5％计；人工抬放时 L =0 • L水=(L1+L2+L3+L4+L5) ×(1+ a′) 1.12 河宽小于 200m，水较浅、流缓，河床平坦变化小 a′ 根据地形起伏情况取 1％～1.5％ • 其中，L水为水底光缆的敷设长度： 河宽 200m～500m，流急，河床变化大 1.12
（2）
（3） （4） （5） （6）
1.2 水底光缆敷设条件（2）
2. 水底光缆过河 地段的选择 •水底光缆的过 河位置，应选择 在河道顺直、流 速不大、河面较 窄、土质稳定、 河床平缓无明显 冲刷、两岸坡度 较小的地方。 •下列地点不宜 敷设水底光缆：
（1）河流的转弯与弯曲处、汇合处和水道经 常变动的地方以及险滩、沙洲附近。 （2）水流情况不稳定，有漩涡产生或河岸陡 峭不稳定，有可能遭受猛烈冲刷导致坍岸的地 方。 （3）凌汛危害段落。 （4）有拓宽和疏浚计划或未来有抛石、破堤 等导致河势改变可能的地点。 （5）河床土质不利于布放、埋设施工的地方。 （6）有腐蚀性污水排泄的水域。 （7）附近有其他水下管线、沉船、爆炸物、 沉积物等的区域。 （8）码头、港口、渡口、桥梁、锚地、船闸、 避风处和水上作业区附近。
1.水底光缆的埋深
（2） 岸滩部分埋深应符合下列要求： ① 比较稳定的地段，光缆埋深不应小于1.2m。 ② 洪水季节受冲刷或土质松散不稳定的地段适当加深， 光缆上岸坡度宜小于30°。 ③ 对于大型河流，当航道、水利、堤防、海事等部门对 拟布放水底光缆的埋深有特殊要求时，或有抛锚、运 输、渔业捕捞、养殖等活动影响，上述埋深不能保证 光缆安全时，应进行综合论证和分析，确定合适的埋 深要求。
GYDL00204004 电缆敷设的一般要求
第六章电缆敷设方式及要求模块4 电缆敷设的一般要求（GYDL00204004）【模块描述】本模块介绍电缆敷设的基本要求。
通过概念解释和要点讲解，熟悉电缆敷设牵引、弯曲半径、电缆排列固定和标志牌装设等基本要求，掌握电缆牵引力和侧压力的计算方法,掌握电缆敷设施工基本方法和各种技术要求。
【正文】一、电缆敷设基本要求1．电缆敷设一般要求敷设施工前应按照工程实际情况对电缆敷设机械力进行计算。
敷设施工中应采取必要措施确保各段电缆的敷设机械力在允许范围内。
根据敷设机械力计算，确定敷设设备的规格，并按最大允许机械力确定被牵引电缆的最大长度和最小弯曲半径。
2．电缆的牵引方法电缆的牵引方法主要有制作牵引头和网套牵引两种，为消除电缆的扭力和不退扭钢丝绳的扭转力传递作用，牵引前端必须加装防捻器。
（1）牵引头连接卷扬机的钢丝绳和电缆首端的金具，称作牵引头。
它的作用不但是电缆首端的一个密封套头，而且又是牵引电缆时将卷扬机的牵引力传递到电缆导体的连接件。
对有压力的电缆，它还带有可拆接的供油或供气的油嘴，以便需要时连接供气或供油的压力箱。
图GYDL00204004-1 单芯充油电缆牵引头1-牵引头主体；2-加强钢管；3-插塞；4-牵引头盖图GYDL00204004-2 三芯交联电缆牵引头1-紧固螺栓；2-分线金具；3-牵引头主体；4-牵引头盖；5-防水层；6-防水填料；7-护套绝缘检测用导线；8-防水填料；9-电缆图GYDL00204004-3 高压塑料电缆牵引端（2）牵引网套牵引网套是用钢丝绳（也有用尼龙绳或白麻绳）由人工编织而成。
由于牵引网套只是将牵引力过渡到电缆护层上，而护层允许牵引强度较小，因此不能代替牵引端。
只有在线路不长，经过计算，牵引力小于护层的允许牵引力时才可单独使用。
下图为安装在电缆端头的牵引网套示意图。
图GYDL00204004-4 电缆牵引网套（3）防捻器用不退扭钢丝绳牵引电缆时，在达到一定张力后，钢丝绳会出现退扭，更由于卷扬机将钢丝绳收到收线盘上时，增大了旋转电缆的力矩，如不及时消除这种退扭力，电缆会受到扭转应力。

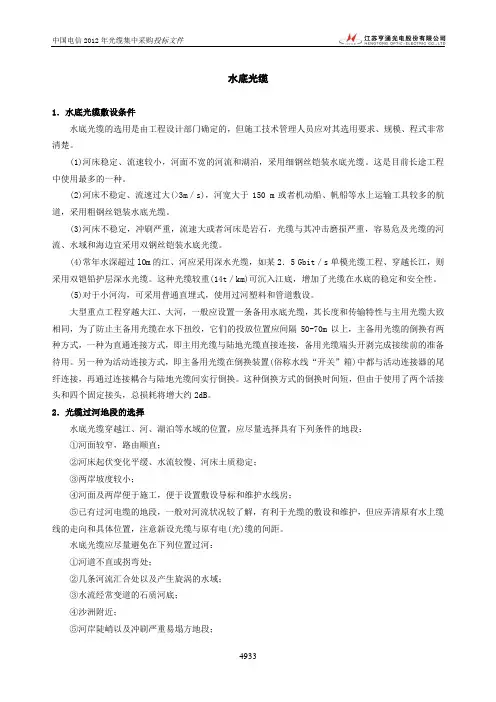

水底光缆敷设方法
水底光缆1．水底光缆敷设条件水底光缆的选用是由工程设计部门确定的，但施工技术管理人员应对其选用要求、规模、程式非常清楚。
(1)河床稳定、流速较小，河面不宽的河流和湖泊，采用细钢丝铠装水底光缆。
这是目前长途工程中使用最多的一种。
(2)河床不稳定、流速过大(>3m／s)，河宽大于150 m或者机动船、帆船等水上运输工具较多的航道，采用粗钢丝铠装水底光缆。
(3)河床不稳定，冲刷严重，流速大或者河床是岩石，光缆与其冲击磨损严重，容易危及光缆的河流、水域和海边宜采用双钢丝铠装水底光缆。
(4)常年水深超过lOm的江、河应采用深水光缆，如某2．5 Gbit／s单模光缆工程、穿越长江，则采用双铠铅护层深水光缆。
这种光缆较重(14t／km)可沉入江底，增加了光缆在水底的稳定和安全性。
(5)对于小河沟，可采用普通直埋式，使用过河塑料和管道敷设。
大型重点工程穿越大江、大河，一般应设置一条备用水底光缆，其长度和传输特性与主用光缆大致相同，为了防止主备用光缆在水下扭绞，它们的投放位置应间隔50-70m以上，主备用光缆的倒换有两种方式，一种为直通连接方式，即主用光缆与陆地光缆直接连接，备用光缆端头开剥完成接续前的准备待用。
另一种为活动连接方式，即主备用光缆在倒换装置(俗称水线“开关”箱)中都与活动连接器的尾纤连接，再通过连接耦合与陆地光缆间实行倒换。
这种倒换方式的倒换时间短，但由于使用了两个活接头和四个固定接头，总损耗将增大约2dB。
2．光缆过河地段的选择水底光缆穿越江、河、湖泊等水域的位置，应尽量选择具有下列条件的地段：①河面较窄，路由顺直；②河床起伏变化平缓、水流较慢、河床土质稳定；③两岸坡度较小；④河面及两岸便于施工，便于设置敷设导标和维护水线房；⑤已有过河电缆的地段，一般对河流状况较了解，有利于光缆的敷设和维护，但应弄清原有水上缆线的走向和具体位置，注意新设光缆与原有电(光)缆的间距。
水底光缆应尽量避免在下列位置过河：①河道不直或拐弯处；②几条河流汇合处以及产生旋涡的水域；③水流经常变道的石质河底；④沙洲附近；⑤河岸陡峭以及冲刷严重易塌方地段；⑥规划拓宽、疏浚地段；⑦有危险物、阻碍物地段：⑧码头、港口、渡口、抛锚区及水上作业区等。

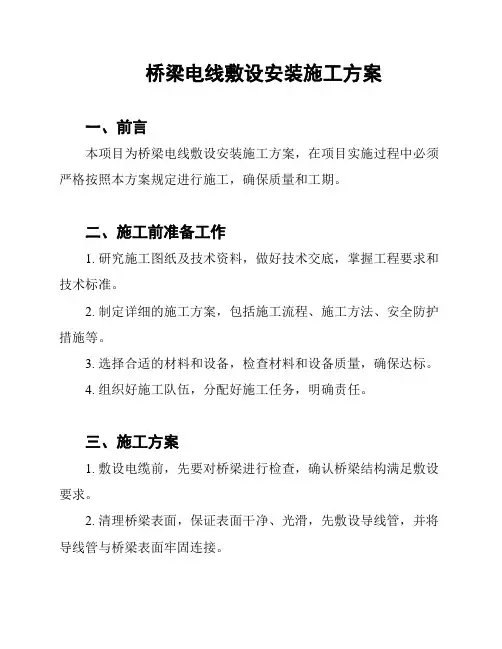

桥梁电线敷设安装施工方案
