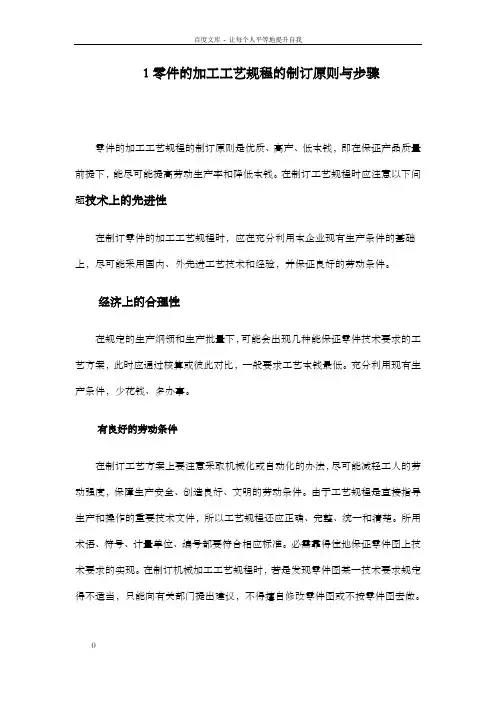

零件的加工工艺规程的制订原则与步骤

1零件的加工工艺规程的制订原则与步骤零件的加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。

在制订工艺规程时应注意以下问题1.1技术上的先进性在制订零件的加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。

1.2经济上的合理性在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。

充分利用现有生产条件，少花钱、多办事。

1.3有良好的劳动条件在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。

由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。

所用术语、符号、计量单位、编号都要符合相应标准。

必须可靠地保证零件图上技术要求的实现。

在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。

2零件的加工工艺2.1计算零件年生产纲领，确定生产类型。

2.2对零件进行工艺分析在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。

其主要内容包括：（1)分析零件的作用及零件图上的技术要求。

(2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等；(3)分析零件的材质、热处理及机械加工的工艺性。

2.3确定毛坯毛坯的种类和质量对零件加工质量、生产率、材料消耗以及加工成本都有密切关系。

毛坯的选择应以生产批量的大小、零件的复杂程度、加工表面及非加工表面的技术要求等几方面综合考虑。

正确选择毛坯的制造方式，可以使整个工艺过程更加经济合理，故应慎重对待。

在通常情况下，主要应以生产类型来决定。

2.4制订零件的机械加工工艺路线(1)确定各表面的加工方法。

在了解各种加工方法特点和掌握其加工经济精度和表面粗糙度的基础上，选择保证加工质量、生产率和经济性的加工方法。

(2)选择定位基准。

根据粗、精基准选择原则合理选定各工序的定位基准。

(3)制订工艺路线。

在对零件进行分析的基础上，划分零件粗、半精、精加工阶段，并确定工序集中与分散的程度，合理安排各表面的加工顺序，从而制订出零件的机械加工工艺路线。

对于比较复杂的零件，可以先考虑几个方案，分析比较后，再从中选择比较合理的加工方案。

2.5确定各工序的加工余量和工序尺寸及其公差。

2.6选择机床及工、夹、量、刃具。

2.7确定各主要工序的技术要求及检验方法。

2.8确定各工序的切削用量和时间定额。

单件小批量生产厂，切削用量多由操作者自行决定，机械加工工艺过程卡片中一般不作明确规定。

在中批，特别是在大批量生产厂，为了保证生产的合理性和节奏的均衡，则要求必须规定切削用量，并不得随意改动。

2.9填写工艺文件3 轴类零件的加工3.1轴类零件的分类、技术要求轴是机械加工中常见的典型零件之一。

它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。

按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等如图6-1，其中阶梯传动轴应用较广，其加工工艺能较全面地反映轴类零件的加工规律和共性。

根据轴类零件的功用和工作条件，其技术要求主要在以下方面：3.1.1尺寸精度轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。

3.1.2几何形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。

其误差一般应限制在尺寸公差范围内，对于精密轴，需在零件图上另行规定其几何形状精度。

3.1.3相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。

3.1.4表面粗糙度轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。

支承轴颈常为0.2~1.6μm，传动件配合轴颈为0.4~3.2μm。

3.1.5其他热处理、倒角、倒棱及外观修饰等要求。

3.2轴类零件的材料、毛坯及热处理3.2.1轴类零件的材料⑴轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMnTi、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。

⑵轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。

毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。

3.2.2轴类零件的热处理锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，消除锻造应力，降低材料硬度，改善切削加工性能。

调质一般安排在粗车之后、半精车之前，以获得良好的物理力学性能。

表面淬火一般安排在精加工之前，这样可以纠正因淬火引起的局部变形。

精度要求高的轴，在局部淬火或粗磨之后，还需进行低温时效处理。

3.3轴类零件的安装方式轴类零件的安装方式主要有以下三种。

3.3.1采用两中心孔定位装夹一般以重要的外圆面作为粗基准定位，加工出中心孔，再以轴两端的中心孔为定位精基准；尽可能做到基准统一、基准重合、互为基准，并实现一次安装加工多个表面。

中心孔是工件加工统一的定位基准和检验基准，它自身质量非常重要，其准备工作也相对复杂，常常以支承轴颈定位，车（钻）中心锥孔；再以中心孔定位，精车外圆；以外圆定位，粗磨锥孔；以中心孔定位，精磨外圆；最后以支承轴颈外圆定位，精磨（刮研或研磨）锥孔，使锥孔的各项精度达到要求。

3.3.2用外圆表面定位装夹对于空心轴或短小轴等不可能用中心孔定位的情况，可用轴的外圆面定位、夹紧并传递扭矩。

一般采用三爪卡盘、四爪卡盘等通用夹具，或各种高精度的自动定心专用夹具，如液性塑料薄壁定心夹具、膜片卡盘等。

3.3.3用各种堵头或拉杆心轴定位装夹加工空心轴的外圆表面时，常用带中心孔的各种堵头或拉杆心轴来安装工件。

小锥孔时常用堵头；大锥孔时常用带堵头的拉杆心轴，如图6-1。

图6-1 堵头与拉杆心轴图6－2 6140车床主轴简图3.4轴类零件工艺过程示例3.4.1CA6140车床主轴技术要求及功用图6-2为CA6140车床主轴零件简图。

由零件简图可知，该主轴呈阶梯状，其上有安装支承轴承、传动件的圆柱、圆锥面，安装滑动齿轮的花键，安装卡盘及顶尖的内外圆锥面，联接紧固螺母的螺旋面，通过棒料的深孔等。

下面分别介绍主轴各主要部分的作用及技术要求：⑴支承轴颈主轴二个支承轴颈A、B圆度公差为0.005mm，径向跳动公差为0.005mm；而支承轴颈1∶12锥面的接触率≥70%；表面粗糙度R a为0.4μm；支承轴颈尺寸精度为IT5。

因为主轴支承轴颈是用来安装支承轴承，是主轴部件的装配基准面，所以它的制造精度直接影响到主轴部件的回转精度。

⑵端部锥孔主轴端部内锥孔（莫氏6号）对支承轴颈A、B的跳动在轴端面处公差为0.005mm，离轴端面300mm处公差为0.01 mm；锥面接触率≥70%；表面粗糙度R a为0.4μm；硬度要求45~50HRC。

该锥孔是用来安装顶尖或工具锥柄的，其轴心线必须与两个支承轴颈的轴心线严格同轴，否则会使工件（或工具）产生同轴度误差。

⑶端部短锥和端面头部短锥C和端面D对主轴二个支承轴颈A、B的径向圆跳动公差为0.008mm；表面粗糙度R a为0.8μm。

它是安装卡盘的定位面。

为保证卡盘的定心精度，该圆锥面必须与支承轴颈同轴，而端面必须与主轴的回转中心垂直。

⑷空套齿轮轴颈空套齿轮轴颈对支承轴颈A、B的径向圆跳动公差为0.015 mm。

由于该轴颈是与齿轮孔相配合的表面，对支承轴颈应有一定的同轴度要求，否则引起主轴传动啮合不良，当主轴转速很高时，还会影响齿轮传动平稳性并产生噪声。

⑸螺纹主轴上螺旋面的误差是造成压紧螺母端面跳动的原因之一，所以应控制螺纹的加工精度。

当主轴上压紧螺母的端面跳动过大时，会使被压紧的滚动轴承内环的轴心线产生倾斜，从而引起主轴的径向圆跳动。

3.4.2主轴加工的要点与措施主轴加工的主要问题是如何保证主轴支承轴颈的尺寸、形状、位置精度和表面粗糙度，主轴前端内、外锥面的形状精度、表面粗糙度以及它们对支承轴颈的位置精度。

主轴支承轴颈的尺寸精度、形状精度以及表面粗糙度要求，可以采用精密磨削方法保证。

磨削前应提高精基准的精度。

保证主轴前端内、外锥面的形状精度、表面粗糙度同样应采用精密磨削的方法。

为了保证外锥面相对支承轴颈的位置精度，以及支承轴颈之间的位置精度，通常采用组合磨削法，在一次装夹中加工这些表面。

一般机床上有两个独立的砂轮架，精磨在两个工位上进行。

主轴锥孔相对于支承轴颈的位置精度是靠采用支承轴颈A、B作为定位基准，而让被加工主轴装夹在磨床工作台上加工来保证。

以支承轴颈作为定位基准加工内锥面，符合基准重合原则。

在精磨前端锥孔之前，应使作为定位基准的支承轴颈A、B达到一定的精度。

主轴锥孔的磨削一般采用专用夹具，一般夹具由底座、支架及浮动夹头三部分组成，两个支架固定在底座上，作为工件定位基准面的两段轴颈放在支架的两个V形块上，V形块镶有硬质合金，以提高耐磨性，并减少对工件轴颈的划痕，工件的中心高应正好等于磨头砂轮轴的中心高，否则将会使锥孔母线呈双曲线，影响内锥孔的接触精度。

后端的浮动卡头用锥柄装在磨床主轴的锥孔内，工件尾端插于弹性套内，用弹簧将浮动卡头外壳连同工件向左拉，通过钢球压向镶有硬质合金的锥柄端面，限制工件的轴向窜动。

采用这种联接方式，可以保证工件支承轴颈的定位精度不受内圆磨床主轴回转误差的影响，也可减少机床本身振动对加工质量的影响。

主轴外圆表面的加工，应该以顶尖孔作为统一的定位基准。

但在主轴的加工过程中，随着通孔的加工，作为定位基准面的中心孔消失，工艺上常采用带有中心孔的锥堵塞到主轴两端孔中，如图6-1所示，让锥堵的顶尖孔起附加定位基准的作用。

3．4．3CA6140车床主轴加工定位基准的选择主轴加工中，为了保证各主要表面的相互位置精度，选择定位基准时，应遵循基准重合、基准统一和互为基准等重要原则，并能在一次装夹中尽可能加工出较多的表面。

由于主轴外圆表面的设计基准是主轴轴心线，根据基准重合的原则考虑应选择主轴两端的顶尖孔作为精基准面。

用顶尖孔定位，还能在一次装夹中将许多外圆表面及其端面加工出来，有利于保证加工面间的位置精度。

所以主轴在粗车之前应先加工顶尖孔。

为了保证支承轴颈与主轴内锥面的同轴度要求，宜按互为基准的原则选择基准面。

如车小端1∶20锥孔和大端莫氏6号内锥孔时，以与前支承轴颈相邻而它们又是用同一基准加工出来的外圆柱面为定位基准面（因支承轴颈系外锥面不便装夹）；在精车各外圆（包括两个支承轴颈）时，以前、后锥孔内所配锥堵的顶尖孔为定位基面；在粗磨莫氏6号内锥孔时，又以两圆柱面为定位基准面；粗、精磨两个支承轴颈的1∶12锥面时，再次用锥堵顶尖孔定位；最后精磨莫氏6号锥孔时，直接以精磨后的前支承轴颈和另一圆柱面定位。
