标准贯入使用的 仪器除贯入器外与重 型动力触探的仪器相 同。我国使用的贯入 器如图3-5。
图3-4
8
图3-5 标准贯入器探头（单位：mm）
9
二、试验方法
（一）轻型、重型、超重型动力触探的测试程序和要求
1．轻型动力触探
（1）先用轻便钻具钻至试验土层标高以上0.3m处，然后对所 需试验土层连续进行触探。
动力触探基本原理也可以用能量平衡法来分析。 更详细的介绍请见相关手册。
16
3.3 试验成果的整理分析
1．检查核对现场记录 在每个动探孔完成后，应在现场及时核对所记录的击数、 尺寸是否有错漏，项目是否齐全；核对完毕后，在记录表上签 上记录者的名字和测试日期。 2．实测击数校正 （1）轻型动力触探 1）轻型动力触探不考虑杆长修正，根据每贯入30cm的实测 击数绘制N10~h曲线图。 2）根据每贯入30cm的锤击数对地基土进行力学分层，然后 计算每层实测击数的算术平均值。 （2）中型动力触探 贯入时，应记录一阵击的贯入量及相应锤击数（一般粘性
（5）重复1~4步骤，进行下一深度的标贯测试，直至所需深 度。一般每隔1m进行一次标贯试验。
13
2．注意事项： （1）须保持孔内水位高出地下水位一定高度，以免塌孔，保 持孔底土处于平衡状态，不使孔底发生涌砂变松，影响N值； （2）下套管不要超过试验标高； （3）须缓慢地下放钻具，避免孔底土的扰动； （4）细心清除孔底浮土，孔底浮土应尽量少，其厚度不得大 于10cm； （5）如钻进中需取样，则不应在锤击法取样后立刻做标贯， 而应在继续钻进一定深度（可根据土层软硬程度而定）后再做标 贯，以免人为增大N值； （6）钻孔直径不宜过大，以免加大锤击时探杆的晃动；钻孔 直径过大时，可减少N至50%，建议钻孔直径上限为100mm，以 免影响N值。
（5）本试验一般用于贯入深度小于4m的土层。必要时，也可
在贯入4m后，用钻具将孔掏清，再继续贯入2m。
10
2．重型动力触探 （1）试验前将触探架安装平稳，探杆与竖直线的最大偏差不 得超过2%。触探杆的连接应保持平直和牢固。 （2）贯入时，应使穿心锤自由落下，落锤高度为（0.760.02） m。地面上的触探杆的高度不宜过高，以免倾斜与摆动太大。 （3）锤击速率宜为每分钟15-30击。打入过程应尽可能连续， 所有超过5min的间断都应在记录中予以注明。 （4）及时记录每贯入0.10m所需的锤击数。其方法可在触探杆 上每0.1m划出标记，然后直接（或用仪器）记录锤击数；也可以记 录每一阵击的贯入度，然后再换算为每贯入0.1m所需的锤击数。最 初贯入的lm内可不记读数。 （5）对于一般砂、圆砾和卵石，触探深度不宜超过12~15m； 超过该深度时，需考虑触探杆的侧壁摩阻影响。
12
（二）标准贯入试验
1．试验方法 （1）先用钻具钻至试验土层标高以上0.15m处，清除残土。 （2）将贯入器放入孔内，避免冲击孔底，注意保持贯入器、 钻杆、导向杆联接后的垂直度。测定贯入器所在深度，要求残土 厚度不大于0.1m。 （ 3 ） 将 贯 入 器 以 每 分 钟 击 打 15~30 次 的 频 率 ， 先 打 入 土 中 0.15m，不计锤击数；然后开始记录每打入0.10m及累计0.30m的锤 击数N，并记录贯入深度与试验情况。若遇密实土层，锤击数超过 50击时，不应强行打入，并记录50击的贯入深度。 （4）旋转钻杆，然后提出贯入器，取贯入器中的土样进行鉴 别、描述记录，并测量其长度。将需要保存的土样仔细包装、编 号，以备试验之用。
3
图3-1 现场动力触探试验
4
现场动力触探试验
5
根据所用穿心锤的质量将动力触探试验分为轻型、中型、重 型和超重型等种类。动力触探类型及相应的探头和探杆规格见表 3-1。
6
图3-2 轻型动力触探仪（单位：mm） 图3-3 偏心轮缩径式脱钩装置
7
国际上使用的探 头规格较多，而我国 的常用探头直径约5种， 锥角基本上只有60一 种。图3-4是重型和超 重型探头的结构图。
17
土，20~30cm为一阵击；软土，3~5击为一阵击），并按（3-11）
岩土工程测试与监测
第3章 圆锥动力触探和标准贯入试验
1

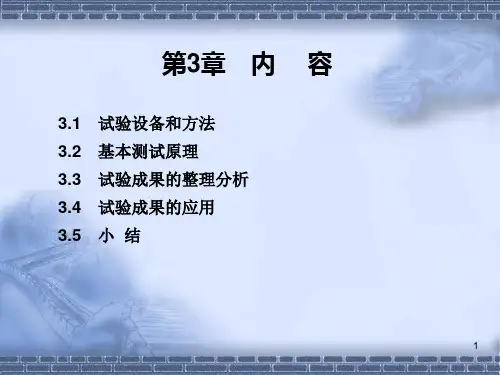

第3章 内 容
3.1 试验设备和方法 3.2 基本测试原理 3.3 试验成果的整理分析 3.4 试验成果的应用 3.5 小 结
2
3.1 试验设备和方法
一、试验设备 动力触探使用的设备如图3-1，包括动力设备和贯入系统两大
部分。动力设备的作用是提供动力源，为便于野外施工，多采用 柴油发动机；对于轻型动力触探也有采用人力提升方式的。贯入 部分是动力触探的核心，由穿心锤、探杆和探头组成。
14
标贯和圆锥动力触探测试方法的不同点，主要是不能连续贯 入，每贯入0.45m必须中断一次，然后换上钻头进行回转钻进至下 一试验深度，重新开始试验。另外，标贯试验不宜在含有碎石的 土层中进行，只宜用于粘性土、粉土和砂土中，以免损坏标贯器 的管靴刃口。
15
3.2 基本测试原理
动力触探是将重锤打击在一根细长杆件（探杆）上，锤击 会在探杆和土体中产生应力波，如果略去土体震动的影响，那 么动力触探的锤击贯入过程可用一维波动方程来描述。
11
（6）每贯入0.1m所需锤击数连续三次超过50击时，即停止试 验。如需对下部土层继续进行试验时，可改用超重型动力触探。
（7）本试验也可在钻孔中分段进行，一般可先进行贯入，然 后进行钻探，直至动力触探所测深度以上1m处，取出钻具将触探器 放入孔内再进行贯入。
3．超重型动力触探 （1）贯入时穿心锤自由下落，落距为（1.000.02）m。贯入深 度一般不宜超过20m，超过此深度限值时，需考虑触探杆侧壁摩阻 的影响。 （2）其他步骤可参照重型动力触探进行。
Fra Baidu bibliotek
（2）试验时，穿心锤落距为（0.500.02）m，使其自由下落。 记录每打入土层中0.30m时所需的锤击数。
（3）若需描述土层情况时，可将触探杆拨出，取下探头，换 钻头进行取样。
（4）如遇密实坚硬土层，当贯入0.30m所需锤击数超过100击 或贯入0.15m超过50击时，即可停止试验。如需对下卧土层进行试 验时，可用钻具穿透坚实土层后再贯入。
