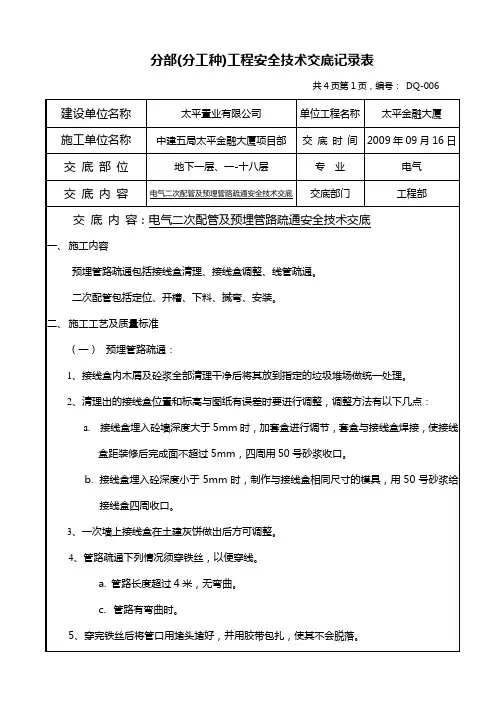

002电气二次配管及预埋管路疏通安全技术交底

太平置业有限公司
单位工程名称
太平金融大厦
施工单位名称
中建五局太平金融大厦项目部
交底时间
2009年09月16日
交底部位
地下一层、一-十八层
专业
电气
交底内容
电气二次配管及预埋管路疏通安全技术交底
交底部门
工程部
交底人
专业主管：
技术员：
质检员：
安全员：
被交底人
劳务队长：
班长：
班组质检员：
班组成员：
注：本表一式二联，一联留存，另一联交班组保存。
b.接线盒埋入砼深度小于5mm时，制作与接线盒相同尺寸的模具，用50号砂浆给接线盒四周收口。
3、一次墙上接线盒在土建灰饼做出后方可调整。
4、管路疏通下列情况须穿铁丝，以便穿线。
a.管路长度超过4米，无弯曲。
c.管路有弯曲时。
5、穿完铁丝后将管口用堵头堵好，并用胶带包扎，使其不会脱落。
6、遇到管路有堵塞时通知技术员做好记录，第2天答复处理意见。
b.当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。
13、当钢管与设备间接连接时，对室内干燥场所，钢管端部宜增设镀塑金属软管后引入设备的接线盒内，且钢管管口应包扎紧密；对室外或室内潮湿场所，钢管端部应增设防水弯头，经镀塑金属软管弯成滴水弧状后再引入设备的接线盒。与设备连接的钢管管口与地面的距离宜大于200mm。软管弯曲半径不应小于软管外径的6倍。
b)所有施工均须符合国家相应施工及验收规范标准和安全文明施工要求。
四、补充交底
1．进入现场必须遵守安全生产六大纪律。
2．在拉设临时电源时，电线均应架空，过道处须用钢管保护，不得乱拖乱拉，电线被车辗物压。
3．电箱内电气设备应完整无缺，设有专用漏电保护开关，必须按城乡建设部标准一只漏电开关控制一只插座。

二次结构电气配管及预埋技术交底

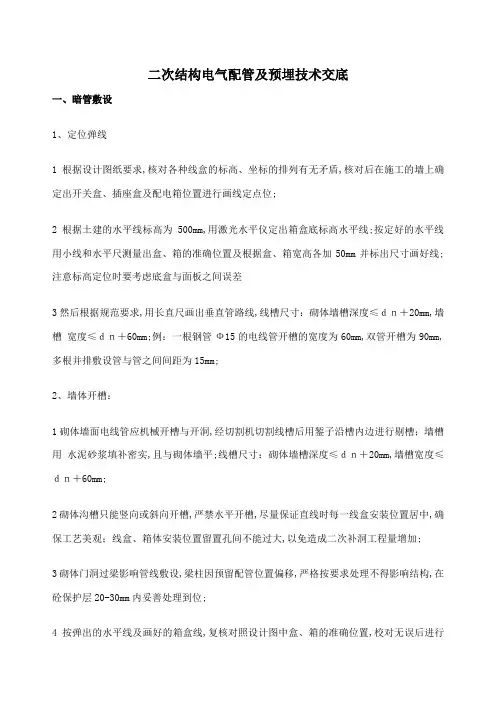

二次结构电气配管及预埋技术交底一、暗管敷设1、定位弹线1根据设计图纸要求,核对各种线盒的标高、坐标的排列有无矛盾,核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位;2根据土建的水平线标高为500mm,用激光水平仪定出箱盒底标高水平线;按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加50mm并标出尺寸画好线;注意标高定位时要考虑底盒与面板之间误差3然后根据规范要求,用长直尺画出垂直管路线,线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm,墙槽宽度≤ｄｎ＋60mm;例：一根钢管Ф15的电线管开槽的宽度为60mm,双管开槽为90mm,多根并排敷设管与管之间间距为15mm;2、墙体开槽：1砌体墙面电线管应机械开槽与开洞,经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实,且与砌体墙平;线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm,墙槽宽度≤ｄｎ＋60mm;2砌体沟槽只能竖向或斜向开槽,严禁水平开槽,尽量保证直线时每一线盒安装位置居中,确保工艺美观；线盒、箱体安装位置留置孔间不能过大,以免造成二次补洞工程量增加;3砌体门洞过梁影响管线敷设,梁柱因预留配管位置偏移,严格按要求处理不得影响结构,在砼保护层20-30mm内妥善处理到位;4按弹出的水平线及画好的箱盒线,复核对照设计图中盒、箱的准确位置,校对无误后进行机械切割,然后剔洞;3、管路敷设：1煨弯：一般管径为20mm及其以下时,用手板煨管器;先将管子插入煨管器,逐步煨出所需弯度; 管径为25mm及其以上时,使用液压煨管器,即煨先将管子放入模具,然后扳动煨管器,煨出所需弯度;2切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管,将需要切断的管子长度量准确,放在钳口内卡牢固,断口处平齐不歪斜,管口刮铣光滑,无毛刺,管内铁屑除净;3敷设管路时,应尽量减少弯曲,暗设钢管的连接采用钢套管电弧焊连接;套管的长度不小于管外径的3倍,套管周圈密封焊接,套管焊接固定,焊渣清除干净;每隔1m距离应有一个固定点,在距两端300～500mm处各加一个固定点;在管路外侧钉上钉子,并用铅丝将管子绑牢,成排管子敷设间距应保持在15mm以上;4管口入盒、箱,暗配管用跨接地线焊接固定在盒棱边上,严禁管口与敲落孔焊接,管进盒、箱, 一管一孔,不得开长孔;管口进入盒箱内应小于5mm;两根以上管入盒、箱要长短一致,间距均匀,排列整齐;5管口入箱必须做到一管一孔,不得开长孔;管口进入盒箱内应小于5mm;箱内长短一致,管后皮距箱底10-15mm,间距均匀,排列整齐,管与箱体的跨接线应焊接到箱体的专用接地板上;6进入落地式配电箱的管路,排列应整齐,管口应高出基础面50-80mm;7埋入地下的管线应做到内侧刷防锈漆外侧一布二油,即外侧应先刷一道防腐油,然后缠一层玻璃丝布,最后再刷一道防腐油;8埋入地下的电线管路不宜穿过设备基础;9跨接地线连接,跨接地线两端焊接面不得小于该跨接线截面的6倍;焊缝均匀牢固,焊接处要清除药皮,刷防腐漆;4、固定盒、箱：1按弹出的水平线,复核对照设计图找出盒、箱的准确位置,正确无误后,先用水把洞内四壁浇湿,并将洞中杂物清理干净;依照管路的走向敲掉盒子的敲落孔,再用强度等级不小于M10水泥砂浆填入洞内将盒、箱稳端正,2盒、箱固定应平正牢固、灰浆饱满无空鼓现象,收口平整,纵横座标准确;3所有开关、插座及箱盒出墙面10mm保持一致,且所有的预留箱盒四周无缝隙,安装牢固,面光滑整洁,无碎裂、划伤;4强、弱电插座之间盒边与盒边间距统一设置为50mm,暗装配电箱高度统一距地14200mm,明装配电箱后面的倒线箱高度统一距地1220mm,地面插座高度统一距地310mm,开关高度统一距地1410mm,距门边统一间距180mm,空调插座、热水器高度统一距地2310mm,烘手器高度统一距地1410mm5卫生间设有局部等电位盒,卫生间插座如有PE线引入,PE线要与LEB箱连接,需预留相应的线管到LEB箱5、管槽的修补：管槽在修补前应对管路开槽部位进行浇水湿润,然后采用强度等级不小于M10的水泥沙浆抹面修补至管面平第一遍,强度达到后再浇水湿润,最用等级不小于M10的水泥沙浆抹面保护至墙面平,保护层厚度大于15mm,且修补完成的沙浆饱满平整;二、成品保护1、剔槽不得过大、过深或过宽;预制梁柱和预应力楼板均不得随意剔槽打洞;混凝土楼板,墙等均不得私自断筋;2、箱盒固定和修补完成,对箱盒内部用泡沫再次封堵,确保箱盒的净洁及防止箱盒内的管线堵塞;3、敷设管路时,保持墙面、顶棚、地面的清洁完整;4、施工用高凳时,不得碰撞墙、角、门、窗；不得靠墙面立高凳;5、搬运物件及设备时,不得砸伤管路及盒、箱;三、应注意的质量问题1、煨弯处出现凹扁过大或弯曲半径不够倍数的现象;其原因及解决办法有：2、使用手扳煨管器时,移动要适度,用力不要过猛;3、使用油压煨管器或煨管机时,模具要配套,管子的焊缝应在正反面;4、暗配管路弯曲过多,敷设管路时,应按设计图要求及现场情况,沿最近的路线敷设,不绕行弯曲处可明显减少;5、预埋盒、箱、支架、吊杆歪斜,或者盒、箱里进外出严重,应根据具体情况进行修复;6、剔注盒、箱出现空、收口不好,应在稳注盒、箱时,其周围灌满灰浆,盒、箱口应及时收好后再穿线上器具;7、预留管口的位置不准确;配管时未按设计图要求,找出轴线尺寸位置,造成定位不准;应根据设计图要求进行修复;8、电线管在焊跨接地线时,将管焊漏,焊接不牢、漏焊、焊接面不够倍数,主要是操作者责任心不强,或者技术水平太低,应加强操作者责任心和技术教育、严格按照规范要求进行焊接;9、暗配管路堵塞,配管后应及时扫管,发现堵管及时修复;配管后应及时加管堵把管口堵严实;10、管口不平齐有毛刺,断管后未及时铣口,应用锉把管口锉平齐,去掉毛刺再配管;11、焊口不严,应将焊口焊严,受到破坏时及时补刷防锈漆;。

PVC导管二次结构预埋技术交底

高比设计图纸要求提高15mm），开关盒边距门口16cm，其他线盒按图纸定位安装，盒、箱安装应牢固可靠、周正、标高坐标准确，线盒四周砂浆填堵密实，不得空鼓。

5.5、管路敷设：5.5.1、预制加工管材：PVC管加工前应对管材进行外观检查，无扁管、开裂现象；直径在25ｍｍ以下的管路，使用配套的弯管弹簧煨弯，首先将与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弯管弹簧的长度，可用铁丝拴牢弹簧的一端，拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。

管路弯曲处不应有褶皱、凹陷等却陷，90°弯曲长度为管外径6至10倍。

直径在20ｍｍ以下的管路可以使用专用的剪管器（割管器）进行剪切，剪切时将刀口对准所需长度位置，一手握剪刀用力握紧，另只手旋转管材，注意不能使切断的管口发生变形，直至切断；直径在20ｍｍ以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐，不能斜口，以避免接管时出现质量问题。

5.5.2、暗配管敷设：加气混凝土砌块墙暗配管：二次结构墙放线后，二次结构砌墙、导墙打灰之前，将预制的PVC线管连接到位不安装接线盒，二次结构墙砌筑时电线导管随砌体工程同步施工；因PVC 管不牢固性，在土建砌墙、打灰时一定安排专人看护，保证线管顺直，位置正确，垂直向上管口用胶带及时封堵，防止进入杂物。

加气混凝土条形板暗配管：加气混凝土条形板墙安装完成，接线盒安装并堵灰完成达到一定强度后，将接线盒和地面（顶板）一次结构预留管之间画线切槽，管槽的宽度要和比线管外径宽20至30mm，两根线管可用共同敷设在同一管槽内，但两管间要间隔10mm缝隙，墙面开槽要顺直，管槽的深度以35mm为宜，墙面开槽要顺直，不得随意弯曲，严禁开横槽。

加气混凝土条形板上开管槽必须使用专用刨槽机，不得用锤錾剔凿以防墙板开裂；墙面开槽后电线管沿槽敷设和接线盒、预留管头连接。

二次结构技术交底

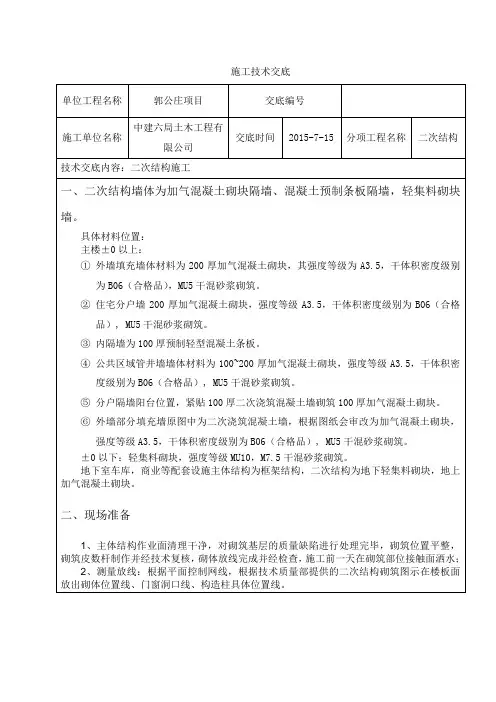

施工技术交底单位工程名称郭公庄项目交底编号施工单位名称中建六局土木工程有限公司交底时间2015-7-15 分项工程名称二次结构技术交底内容：二次结构施工一、二次结构墙体为加气混凝土砌块隔墙、混凝土预制条板隔墙，轻集料砌块墙。

具体材料位置：主楼±0以上：①外墙填充墙体材料为200厚加气混凝土砌块，其强度等级为A3.5，干体积密度级别为B06（合格品），MU5干混砂浆砌筑。

②住宅分户墙200厚加气混凝土砌块，强度等级A3.5，干体积密度级别为B06（合格品）, MU5干混砂浆砌筑。

③内隔墙为100厚预制轻型混凝土条板。

④公共区域管井墙墙体材料为100~200厚加气混凝土砌块，强度等级A3.5，干体积密度级别为B06（合格品）, MU5干混砂浆砌筑。

⑤分户隔墙阳台位置，紧贴100厚二次浇筑混凝土墙砌筑100厚加气混凝土砌块。

⑥外墙部分填充墙原图中为二次浇筑混凝土墙，根据图纸会审改为加气混凝土砌块，强度等级A3.5，干体积密度级别为B06（合格品）, MU5干混砂浆砌筑。

±0以下：轻集料砌块，强度等级MU10，M7.5干混砂浆砌筑。

地下室车库，商业等配套设施主体结构为框架结构，二次结构为地下轻集料砌块，地上加气混凝土砌块。

二、现场准备1、主体结构作业面清理干净，对砌筑基层的质量缺陷进行处理完毕，砌筑位置平整，砌筑皮数杆制作并经技术复核，砌体放线完成并经检查，施工前一天在砌筑部位接触面洒水；2、测量放线：根据平面控制网线，根据技术质量部提供的二次结构砌筑图示在楼板面放出砌体位置线、门窗洞口线、构造柱具体位置线。

墙体位置线建筑一米线3、拉结筋施工：拉结筋采用植筋拉结方式，植入深度不小于15d。

锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0kN。

结构植筋胶在孔壁内要充满，以保证其锚固力，在结构胶固化前不要扰动植入的钢筋，待固化72小时后加载施工荷载。

拉结筋植筋深度图示植筋后必须上报技术质量部验收，且经过植筋拉拔试验合格后方可进行砌筑或浇筑混凝土。

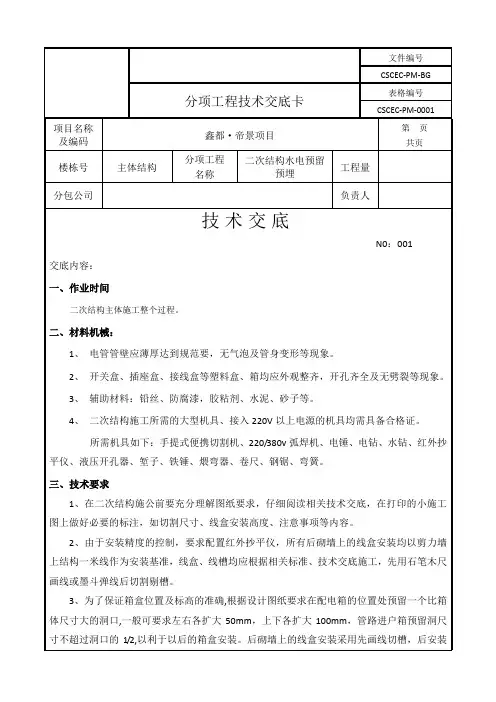

水电二次结构技术交底水
