屋面雨水排水系统的布置与安装
建筑屋面雨水排放设计要点
建筑屋面雨水排放设计要点在建筑设计中，屋面雨水排放是一个重要的环节。
合理设计和规划屋面雨水排放系统不仅可以有效防止雨水积聚导致屋面渗漏，还可以合理利用雨水资源，减轻城市排水负荷。
本文将从设计要点、设备选择及安装等方面详细介绍建筑屋面雨水排放的相关内容。
一、设计要点1. 汇水规划：在屋面设计中，应根据屋顶的形状和坡度，合理规划和布置屋面的汇水口。
汇水口的设置应尽量保证雨水从屋面快速而顺畅地排放，避免积水和渗漏现象的发生。
2. 雨水管道设计：雨水管道的设计应考虑到屋面的排水量、建筑物的地势高低以及建筑物的结构等因素。
根据实际需要，可选择隐藏式、半隐藏式或明装式雨水管道，并合理设置检修口，以便于日后的维护和清洁。
3. 排水斜度：为了使雨水能够顺利流入雨水管道，屋面的排水斜度需根据屋面的材质和坡度进行合理的设计。
一般来说，斜度应控制在2-5%，以确保雨水能够迅速排除。
4. 排水出口：设计时应合理设置雨水的排放出口，使其不仅满足排水要求，还符合建筑物的外观要求。
排水出口的设置位置应考虑到功能和美观，同时要避免积水和渗漏等问题。
二、设备选择1. 雨水收集系统：当设计需要收集并回收雨水时，需要选择适当的雨水收集系统。
这些系统包括雨水收集槽、过滤器、水泵和储水设备等。
同时，应根据实际需要选择合适的储水容量，以满足日常用水需求，并确保水质的安全和卫生。
2. 雨水管道：选择合适的雨水管道材料是确保排水系统正常运行的重要一环。
常见的管道材料有塑料管、铸铁管和不锈钢管等。
根据实际需求和预算情况选择材料，并确保其密封性和耐久性良好。
3. 排水设备：在排水出口处设置适当的排水设备，如雨水斗、雨水篦子等。
这些设备可以过滤掉雨水中的杂质，保持管道的通畅，并减少管道的维护和清洁工作。
三、安装和维护1. 安装过程：在安装雨水排放系统时，应按照相关规范和要求进行施工和安装。
保证排水设备和管道的连接牢固，防止漏水现象的发生。
同时，要注意斜度的控制和排水出口的正确设置。
屋面雨水排水方式及雨水管的设计要求
屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。
外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。
按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。
檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。
天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。
内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。
内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。
按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。
架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。
内排水系统两种。
(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。
架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。
(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。
由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。
若设计和施工不当,会引起检查井发生冒水现象。
此种系统可使用非金属材料，并可排入生产废水。
2)封闭式内排水系统。
封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。
封闭式排水系统用于不允许冒水的建筑物。
系统不能排入生产废水。
1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。
1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。
建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。
第4章 建筑屋面雨水排水系统
4-1屋面雨水排放方式
按雨水管道的位置分为:外排水系统和内排水系统。
在实际设计时，应根据建筑物的类型，建筑结构形式，
屋面面积大小，当地气候条件及生产生活的要求，经过技术
经济比较来选择排除方式。一般情况下，应尽量采用外排水
系统或者两种排水系统综合考虑。
外 排 水
外排水是指屋面不设雨水斗，建筑物内部没有雨水
内排水系统设计计算
内排水系 统设计计 算包括 选择 布置雨水斗，布 置并计算确定连接管、悬吊管、立管、排出管和埋 地管的管径。 为简 化 计 算 过 程，可将雨水斗和雨 水管道的最大允许泄流量换算成不同小时降雨厚 度h5情况下最大允许汇水面积。 F=N· Q / k1
F—最大允许汇水面积，㎡； k1—渲泄能力系数，屋面坡度小于2.5%，按1计算。 Q— 最大允许泄流量 L/s N—取决于5min小时降雨厚度系数表7-5
2 3 1 2
1 v R I n
2 3
1 2
天沟的设计计算—计算确定天沟形式和断面尺寸
1)确定屋面分水线，计算每条天沟的汇水面积F 2)根据暴雨强度重现期计算5min暴雨强度q5； 3)利用(7—1)式计算雨水量Q； 4)初步确定天沟形式和断面尺寸； 5)计算天沟泄流量QT＝ω· v； 6)比较Q与QT，若QT<Q，应增加天沟的宽或深， 重复第5和6步，直至QT≥Q； 7)根据雨水量Q，查表7—2确定立管管径。
检查口或带法兰盘的三通，位置宜靠近墙柱，以利检修。
• • 连接管与悬吊管，悬吊管与立管间宜采用450三通或900斜三通连接。 悬吊管采用铸铁管，用铁箍，吊卡固定在建筑物的桁架或梁上。 在管道可能受振动或生产工艺有特殊要求时，可采用钢管，焊接 连接。

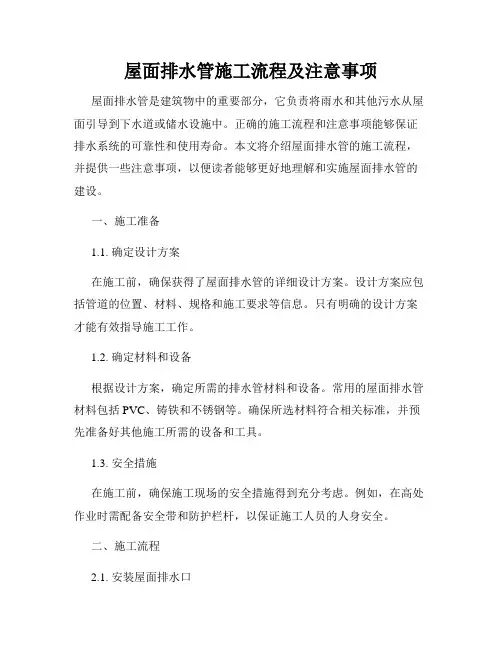

屋面排水管施工流程及注意事项
屋面排水管施工流程及注意事项屋面排水管是建筑物中的重要部分，它负责将雨水和其他污水从屋面引导到下水道或储水设施中。
正确的施工流程和注意事项能够保证排水系统的可靠性和使用寿命。
本文将介绍屋面排水管的施工流程，并提供一些注意事项，以便读者能够更好地理解和实施屋面排水管的建设。
一、施工准备1.1. 确定设计方案在施工前，确保获得了屋面排水管的详细设计方案。
设计方案应包括管道的位置、材料、规格和施工要求等信息。
只有明确的设计方案才能有效指导施工工作。
1.2. 确定材料和设备根据设计方案，确定所需的排水管材料和设备。
常用的屋面排水管材料包括PVC、铸铁和不锈钢等。
确保所选材料符合相关标准，并预先准备好其他施工所需的设备和工具。
1.3. 安全措施在施工前，确保施工现场的安全措施得到充分考虑。
例如，在高处作业时需配备安全带和防护栏杆，以保证施工人员的人身安全。
二、施工流程2.1. 安装屋面排水口首先，根据设计要求在屋面安装排水口。
排水口应位于低于屋面的地方，确保水能够自然流向排水口。
2.2. 安装排水管从排水口处向下延伸，依次安装排水管。
在安装过程中，要保持管道的坡度，确保水能够顺利排放。
根据实际情况，可以选择采用焊接、橡胶密封或机械连接等方式进行管道的连接。
2.3. 连接排水管与下水道当排水管到达下水道时，需要将其与下水道连接起来。
确保连接处严密，并采取密封措施，以防止漏水和污水倒流。
2.4. 检查和修正排水管安装完成后，进行全面检查。
检查排水管的连接是否牢固，是否存在漏水情况。
如有发现问题，及时修正，确保排水系统的正常运行。
三、注意事项3.1. 注意施工质量施工过程中要严格按照设计方案进行操作，保证施工质量。
管道连接处应牢固可靠，排水口应平整且与屋面紧密结合。
只有优质的施工才能保证排水系统的稳定运行。
3.2. 防止堵塞屋面排水管易受积水、垃圾和树叶等物质的影响，容易堵塞。
为防止堵塞问题，可以在排水口安装滤网等设备，定期清理排水管道，确保水流畅通。

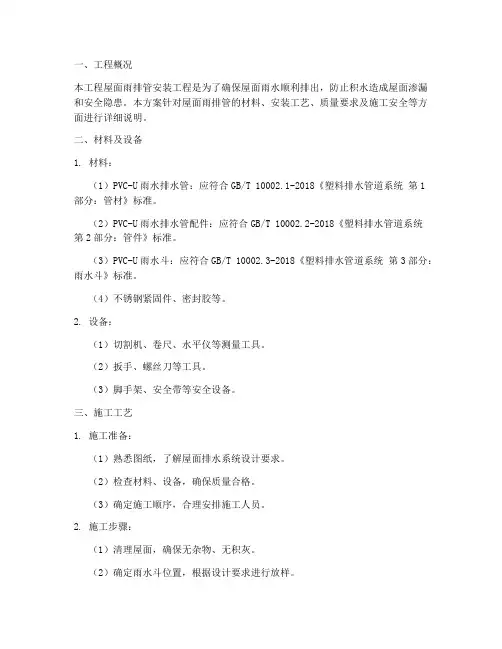

屋面雨排管安装施工方案
一、工程概况本工程屋面雨排管安装工程是为了确保屋面雨水顺利排出，防止积水造成屋面渗漏和安全隐患。
本方案针对屋面雨排管的材料、安装工艺、质量要求及施工安全等方面进行详细说明。
二、材料及设备1. 材料：（1）PVC-U雨水排水管：应符合GB/T 10002.1-2018《塑料排水管道系统第1部分：管材》标准。
（2）PVC-U雨水排水管配件：应符合GB/T 10002.2-2018《塑料排水管道系统第2部分：管件》标准。
（3）PVC-U雨水斗：应符合GB/T 10002.3-2018《塑料排水管道系统第3部分：雨水斗》标准。
（4）不锈钢紧固件、密封胶等。
2. 设备：（1）切割机、卷尺、水平仪等测量工具。
（2）扳手、螺丝刀等工具。
（3）脚手架、安全带等安全设备。
三、施工工艺1. 施工准备：（1）熟悉图纸，了解屋面排水系统设计要求。
（2）检查材料、设备，确保质量合格。
（3）确定施工顺序，合理安排施工人员。
2. 施工步骤：（1）清理屋面，确保无杂物、无积灰。
（2）确定雨水斗位置，根据设计要求进行放样。
（3）安装雨水斗，调整位置，确保排水畅通。
（4）测量管材长度，切割管材，注意管材端面平整。
（5）安装管材，注意接口连接紧密，防止渗漏。
（6）安装连接配件，如三通、弯头等。
（7）检查安装质量，确保排水系统畅通。
（8）进行试水试验，检查系统是否存在渗漏现象。
3. 质量要求：（1）管材、配件、雨水斗等材料质量应符合国家标准。
（2）安装位置准确，连接牢固，无渗漏。
（3）排水系统畅通，无堵塞现象。
四、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 使用脚手架时，确保脚手架稳固，防止坠落。
3. 施工过程中，注意高空作业安全，防止物体坠落。
4. 施工结束后，清理现场，确保无安全隐患。
五、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
六、施工验收1. 施工完成后，进行自检，确保工程质量符合要求。
屋面排水工程施工步骤详解
屋面排水工程施工步骤详解
本文将详细介绍屋面排水工程的施工步骤，以供参考。
步骤一：测量和规划
首先，需要对屋面进行测量，并确定排水系统的位置和设计。
这包括确定排水口的数量和位置，以及排水管道的布置方式。
根据测量结果，制定排水系统的规划图纸。
步骤二：准备材料和工具
在施工开始之前，需要准备好所需的材料和工具。
这包括排水管道、排水口、密封材料、胶水、切割工具等。
确保材料和工具的质量良好，并符合相关的建筑标准和规范要求。
步骤三：安装排水管道和排水口
按照规划图纸的要求，开始安装排水管道和排水口。
首先，使用切割工具将屋面开口，然后将排水管道与排水口连接起来。
确保连接紧密，并使用密封材料进行密封，以防止漏水。
步骤四：测试排水系统
安装完排水管道和排水口后，需要进行排水系统的测试。
将水注入排水管道中，观察是否有漏水现象。
如果发现漏水问题，及时进行修复。
步骤五：完成工程
当排水系统经过测试并确保正常工作后，施工工作即可完成。
对安装的排水管道和排水口进行最后的检查，确保所有部件安装正确，并且没有任何问题。
总结
屋面排水工程需要经过测量、规划、安装、测试和检查等多个步骤。
在施工过程中，要注意按照相关的建筑标准和规范要求进行操作，确保排水系统的质量和安全性。
屋面排水施工方案
屋面排水施工方案屋面排水是指将屋顶上的雨水有效地排出屋面，避免雨水积聚而导致屋面漏水或其他问题的工程。
下面是一份屋面排水施工方案，共计700字。
1. 施工前准备：(1) 确定屋面排水要求，包括排水管径和斜度。
(2) 了解屋面材料的特性，确定合适的排水方式。
(3) 准备必要的工具和材料，如排水管、排水口、防水材料等。
2. 屋面排水设计：(1) 根据屋面形状和面积，确定排水口的数量和位置，保证排水均匀分布。
(2) 确定排水管的走向和连接方式，避免出现死角或渗漏。
(3) 考虑到雨水的排放和后续处理，选择合适的排水口和连接设施。
3. 屋面防水处理：(1) 在屋面施工之前，进行全面的防水处理，确保屋面无缝、密封。
(2) 使用高品质的防水材料，如防水卷材、防水涂料等，提高屋面的抗渗漏性能。
(3) 注意屋面与墙体、天花板等部位之间的防水处理，确保整个屋面系统的完整性。
4. 屋面排水施工：(1) 按照设计要求，在屋面布置排水口，确保排水口的高度和位置符合要求。
(2) 安装排水管道，注意管道的坡度和固定方式，确保排水流畅且稳定。
(3) 连接排水管和排水口，采用可靠的连接方式，如胶圈密封、螺纹连接等，避免漏水和堵塞。
5. 屋面排水测试：(1) 完成排水施工后，进行屋面排水测试，检查排水系统是否正常工作。
(2) 模拟雨水灌注屋面，观察排水口的排水情况，确保排水畅通。
(3) 通过对排水管的压力测试，检测排水管道的密封性能，排除漏水隐患。
6. 屋面排水维护：(1) 建立定期检查和维护制度，定期清理排水口和排水管道，预防堵塞和积水。
(2) 及时修复排水系统的损坏或漏水问题，确保屋面排水系统的长期可靠性。
(3) 定期检查防水层的状况，及时补漏补修，保证屋面防水效果。
上述方案是一份屋面排水施工的基本方案，具体的施工细节和处理方法还需要根据实际情况进行调整。
在进行施工过程中，要注重安全施工，合理利用资源，严格按照相关规范和标准进行操作。
建筑屋面雨水立管设计安装规范
建筑屋面雨水立管设计安装规范篇一：建筑雨落水管道工程技术规程建筑雨落水管道工程技术规程一、施工与验收标准1、执行标准中华人民共和国国家标准《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）。
由于目前尚无有效的施工规程可依照执行，故参照原上海市标准《屋面雨水排水硬聚氯乙烯管道工程技术规程》（DBJ08-42-95）。
2、适用范围适用于一般民用与工业建筑的屋面雨水排水管道工程的施工及验收。
二、管道施工要求1、一般规定1.1雨水管系统安装应在屋面排水口及其连接管已埋设，防水工程及外墙装饰工程完成后进行。
1.2管、槽安装施工前应符合以下条件：（1）设计施工图和有关技术文件齐全，且经施工技术交底；（2）施工材料及机具等能保证正常施工；（3）施工场地已具备安装条件。
1.3固定管、槽用的管卡，应采用与管槽有相同使用年限的硬质聚氯乙烯材质制作。
托勾及锚固件等铁件应镀锌或涂塑处理。
木樽应经防腐处理。
1.4 雨水管系统应采用顺插连接。
接口处应当立管与横管的水平夹角小于450角时，接口应有防渗漏措施。
1.5雨水管系统的落水斗、管卡、拉攀和托勾应用金属膨胀螺栓或经防腐处理的木樽用木螺丝固定。
膨胀螺栓、木樽锚着混凝土或砖石基层应不小于20mm，外露金属件应作防腐处理。
1.6立管管卡间距不大于1500mm。
“S”形弯管、阳台连接管应有固定措施。
1.7檐水槽托勾间距不应大于800mm，悬臂段不应大于200mm。
排水口两端均应设置托勾。
1.8配件及固定配件所采用的材料宜与管、槽材料使用寿命相同。
外露金属件表面应固封或涂刷防腐材料。
2、安装准备2.1管道安装前应按照设计施工图、配件图在现场进行配料。
2.2根据设计图在现场确定檐水槽排水口或落水斗位置，对雨水管进行实测弹线，并根据规定，在墙面上打好木樽孔洞或预埋膨胀螺栓。
2.3对阳台板、遮阳板、雨蓬板的预留孔洞应进行检查修正。
预留孔洞宜比雨水管大40～45mm。
屋面排水管施工的关键步骤和注意事项
屋面排水管施工的关键步骤和注意事项屋面排水管在建筑物中起到排放雨水和污水的重要作用。
正确施工屋面排水管是确保建筑物排水系统正常运行的关键。
本文将介绍屋面排水管施工的关键步骤和注意事项。
一、施工前准备在进行屋面排水管施工之前，需要进行充分的准备工作。
首先，根据建筑物的需求和设计要求，确定排水管的类型、材质和规格。
其次，对施工现场进行调研和测量，准确了解屋面的形状、高度和倾斜度，为排水管的布置和施工做好准备。
二、管道布置合理的管道布置是确保屋面排水管正常运行的关键。
在进行管道布置时，需要考虑以下几个因素：1. 坡度：屋面排水管应保持一定坡度，以便水能顺利流入下水道或雨水收集系统。
一般来说，屋面排水管的坡度应大于0.5%。
2. 排水口位置：排水口应位于屋面的最低点，以确保排水畅通。
3. 管道长度：为了防止水压过大，管道长度应控制在一定范围内。
过长的管道会导致水流速度变慢，易堵塞。
4. 管道连接：管道连接处应采用密封性能好的接头，以防止漏水和污水外溢。
三、材料选择在屋面排水管施工中，材料的选择至关重要。
一般情况下，常用的屋面排水管材料有PVC管、铸铁管和钢管。
根据实际情况选择合适的材料，并保证其防水和耐腐蚀性能。
四、施工过程屋面排水管的施工过程需要注意以下几点：1. 清理屋面：在安装排水管之前，要先清理屋面，确保没有杂物和堵塞，保证排水顺畅。
2. 安装支架：根据屋面的形状和高度，安装合适的管道支架，确保管道固定稳固。
3. 固定管道：在安装管道时，应根据设计要求进行固定，避免管道晃动和松动。
4. 连接管道：根据管道类型和材料，选择合适的接头进行连接，并保证连接处的密封性能。
5. 检查排水效果：在施工完成后，进行排水效果的检查，确保屋面排水管的正常运行。
五、安全措施在屋面排水管施工过程中，要注意以下安全措施：1. 穿戴安全装备：施工人员应穿戴安全帽、防滑鞋等安全装备，确保人身安全。
2. 防止高空坠落：如果施工需要在高处进行，应设置安全围栏或使用安全绳索等措施，防止工人坠落。
图文解读虹吸式屋面雨水排放系统安装
尾管在虹吸形成过程中的作用 需要关注的几个方面
关于尾管 利用尾管水头，获得了一个起始流量，这个流速必须能够使立管达到充满程度，使有效势头 进一步增加，从而使流速进一步上升。
尾管过短，起始流量很小，立管顶端达不到充满的程度，虹吸过程也无法形成。
情况 4
1、管道内径 2、管道内壁粗糙度 3、弯头的个数和角度
4、管道的总体长度
以上是一个简单的虹吸理解，其实虹吸原理也就是伯努利方程式的灵活应用。下面，我们将做详细 的理论讲解。在详细了解如何能形成虹吸之前，我们先简单的了解一下什么是虹吸？虹吸和重力的 简单区别？虹吸的几个主要构成要件等知识
二、虹吸屋面排水系统概念
关于天沟 虹吸生成过程带来的影响：
当雨量急速上升时，天沟内会有相当的雨水累积，累积速度和雨量变化速度正相关。
短时超过设计排水量的落雨量也积累在天沟内，天沟容积必须考虑这种排水滞后现象
关于系统溢流对天沟的要求
虹吸排水存在排量饱和问题，一旦达到设计排量，将不会由于天沟水深上升而使排量上升。 在超过预定暴雨重现期雨量时，天沟能够提供足够的溢流能力。 溢流系统对天沟的宽度和深度同时提出了需求。
充分利用了屋面雨水的总水头高度，形成管道内的压力流。 管道内基本呈负压状态，对管道刚性、密封性有要求。
虹吸的形成过程
虹吸生成过程描述
实际排水过程：
1、理想的虹吸排水过程只是一种临界状态。当雨量大于排水能力时，天沟水位会持续上升；当 雨量小于最大排水能力时，首先出现的是气水混合流，随后过渡到重力流状态。
C点的压力取决于C-O段的落差H1和 C-O段的压力损失Hf1 以及出口O点的大气压力Po。按照伯努利方程 Pc+ Pvc+ H1=Hf1+Po+ Pvo 假定C点和O点流速相同, Pvc = Pvo，C点压力 Pc=Po+Hf1- H1 显然，当H1>Hf1时，Pc将低于大气压力，表压为负值。
屋面虹吸雨水排水系统施工方案
一、施工准备工作1.准备屋面虹吸式雨水排水系统全部材料（包括：管道、管配件、雨水斗等）,到场后报请甲方和监理单位检验，入库分类存放备用。
2.会同设计院、甲方、监理进行图纸会审，解决存在的问题。
3.配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞,孔洞规格尺寸和位置误差应符合规范要求.4.做好与其它相关专业的协调工作。
二、施工劳动力计划安排及进度部署1、劳动力计划表单位：人3三、拟投入的主要施工机械设备表1、积极配合屋面施工单位施工，在保证屋面防水的前提下，作好屋面雨水斗的安装，贯彻 “防排结合”的理念。
2、召开工程例会，及时解决虹吸排水工程在安装过程中与水、电、暖通等其它安装专业交叉作业时发生的问题. 五、工程施工技术方案 1、工艺流程和技术措施 1.1系统安装工艺流程 1②、按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。
③、管道支架在加工场地预制，支架上的孔眼要用台钻,经涂刷防锈漆后方能安装。
④、按先装大管径干管、立管，后装小管径支管的原则。
⑤、配合实际施工要求,分段进行施工、试压和接驳。
保证施工质量和施工时间。
⑥、施工完毕或安装中断的敞口处，也要做封闭或临时封闭，以防止杂物进入管腔内.⑦、做好材料检验，确保材料及其配件符合要求。
2、虹吸式雨水斗的安装⏹雨水斗与管道的连接：雨水斗与HDPE管道连接采用法兰连接，即利用一个钢塑转换头和一个法兰片实行雨水斗与HDPE管道的连接牢固、施工方便等优点。
⏹管道检查口(见右图）安装在压力流排水立管下端，彻底解决了系统管网平时难以维护的问题.该产品安装方便、运行可靠、美观，制作工艺已达到国际先进水平。
●HDPE管道安装HDPE（高密度聚乙烯）管本身具有良好的抗震性能，但其材质柔软：① HDPE管管道支架最大间距（表一）消能悬吊固定系统如下图所示，在悬吊管上每间隔≤6米设置一个固定支（吊）架，此点与悬吊梁固定，为不可移动的.因为HDPE管具有膨胀系数较大，但膨胀应力小的特性,所以固定支(吊)架的设置将整段悬吊管的膨胀变形分解到各固定支（吊）架之间，变形无法目测察觉，起到美观作用，同时HDPE 管由于受温度影响产生的膨胀应力由固定支(吊）架传递到消能悬吊梁上被消解,对建筑的结构屋面本体不会产生影响，同样悬吊管的振动也通过支（吊）架传递到消能悬吊梁上，利用悬吊梁的刚性消解，限制HDPE管的振动。
厂房屋面排水方案
厂房屋面排水方案引言厂房屋面排水方案是在建设厂房时必不可少的一环。
良好的屋面排水方案可以有效地避免因雨水积聚而导致的屋面渗漏和结构损坏。
本文旨在介绍厂房屋面排水方案的设计原则和常用的排水设施，以提供给建筑师、设计师和工程师们一个参考。
设计原则在设计厂房屋面排水方案时，需要考虑以下几个原则：1.合理的坡度屋面应设置适当的坡度，以确保雨水能够顺利排出，不积聚在屋面上。
通常，一般坡度不低于0.5%是比较合理的选择。
2.排水管道的布局需要合理地布置排水管道，确保雨水能够快速、顺畅地排出。
在布置过程中，应避免存在死角和回流现象，以免积水或漏水。
3.排水设施的选择要选择合适的排水设施，如雨水篦子、雨水斗和排水管道等。
排水设施应具备良好的排水性能和耐久性，能够承受厂房大量的雨水排放。
4.防止倒灌当厂房屋顶采用暴雨倒灌系统时，需要采取措施防止暴雨水流逆流进入排水管道。
可以使用防倒灌装置或设置排水盖板等措施来实现。
常用的排水设施雨水篦子雨水篦子是一种常见的屋面排水设施，用于过滤雨水中的杂质，并防止堵塞排水管道。
它通常安装在雨水口上方，能够有效地收集并排除屋顶的雨水。
雨水篦子可根据需要选择不同规格和材质，如不锈钢、塑料等。
雨水斗雨水斗是连接雨水篦子和排水管道的设施，用于收集篦子过滤后的雨水，并引导雨水流入排水管道。
雨水斗通常安装在屋顶边缘的低洼处，以确保雨水能够顺利进入排水系统。
排水管道排水管道是屋面排水系统的重要组成部分，用于将雨水从屋顶引导到地面或集水池。
排水管道应具备良好的耐候性和耐腐蚀性，以便能够承受厂房大量的雨水排放。
常用的排水管材料有PVC、铝合金等。
排水盖板排水盖板通常安装在排水管道的出口处，用于防止异物进入管道并避免倒灌现象的发生。
排水盖板可选择不同的材质和结构，如钢制格栅、塑料盖板等。
案例分析以某个厂房为例，该厂房面积约1000平方米，屋面采用金属屋面材料进行覆盖，建筑设计中初始坡度为1%。
在设计屋面排水方案时，应考虑以下因素：•确定排水口的数量和位置，以保证雨水能够均匀地排出。
屋面雨水排放口安装
屋面雨水排放口安装概述屋面雨水排放口是建筑物屋面上的一个重要设施，它能够有效地收集和排放屋面雨水，保护建筑物的结构和墙体。
正确安装屋面雨水排放口是确保排水系统正常运行、防止屋面渗漏等问题的关键步骤。
本文档将介绍屋面雨水排放口的安装过程和注意事项。
安装过程步骤一：确定安装位置在安装屋面雨水排放口之前，首先需要确定安装位置。
一般来说，应选择离屋面边缘和墙体较远的位置，避免雨水在排放口附近引起积水和渗漏问题。
步骤二：准备工具和材料在进行安装之前，需要准备以下工具和材料：- 手电钻- 螺丝刀- 防水材料（如防水胶）- 排水管道- 排水口步骤三：进行防水处理在安装排水口之前，应先进行防水处理，确保屋面具备防水功能。
可使用防水胶涂抹在排水口周围，确保排水口与屋面之间的连接处密封，防止雨水渗漏。
步骤四：安装排水口将排水口放入安装位置，并使用螺丝刀或螺丝固定住，确保排水口稳固可靠。
另外，确保排水口与屋面的接触处充分贴合，避免出现漏水的情况。
步骤五：连接排水管道将排水口与排水管道连接起来，确保管道连接牢固，并使用防水胶封住连接处，防止雨水漏出。
步骤六：测试排放功能安装完成后，需要进行排放功能的测试。
可通过向排水口倾倒适量的水，观察排放是否顺畅，是否有漏水现象。
如有异常情况，需要及时调整和修复。
注意事项- 安装屋面雨水排放口时，应选择质量可靠、经过认证的产品，确保其使用寿命和质量。
- 在进行安装过程中，需要遵守相关安全操作规范，如佩戴安全帽、手套等。
- 在安装之前，应仔细检查屋面的排水系统，确保没有堵塞和损坏的情况。
- 如果安装过程中遇到问题，建议咨询专业人士或厂家进行解决，避免操作错误导致损坏或故障。
结论屋面雨水排放口安装是保护建筑物的重要环节，正确的安装方法和注意事项能够确保排水系统的正常运行，防止屋面渗漏等问题的发生。
遵循本文档提供的安装步骤和注意事项，能够实现屋面雨水排放口的有效安装和使用。
屋面排水系统施工工序
屋面排水系统施工工序屋面排水系统施工工序是建筑施工中非常关键的一环。
它包括排水设备的安装、管道布置、连接和密封等步骤。
本文将详细介绍屋面排水系统施工的各个工序，以确保施工过程顺利进行。
1. 设备安装屋面排水系统的设备主要包括排水管、排水口、雨水斗等。
首先，需要根据建筑设计图纸确定设备的数量和布置位置。
然后，将设备按照规定的位置进行安装。
安装过程中，需保证设备固定牢靠且与周围结构无冲突。
2. 管道布置排水管道的布置需要考虑到屋面的坡度和排水路线。
通常，排水管应尽可能经过屋面内部，避免穿越梁柱等结构物。
在布置过程中，需要留意排水口的位置和数量，确保排水流畅、分布均匀。
3. 连接和密封屋面排水系统的连接和密封是确保系统正常运行的重要环节。
在连接排水管时，应使用合适的接头和密封材料，保证连接紧密无漏水。
另外，对于混凝土屋面，在管道与屋面的连接处应进行防水层的处理，以避免雨水渗入建筑内部。
4. 检测和试验施工完成后，需要对屋面排水系统进行检测和试验，以验证其性能和质量。
检测主要包括排水畅通性、密封性和稳定性等方面。
试验时，可以利用水或其它液体进行模拟排水，观察是否存在渗漏或漏水现象，并及时进行修复和调整。
5. 防止堵塞屋面排水系统在使用过程中容易受到各种杂物的影响而堵塞。
为了避免这种情况的发生，需要在系统中设置过滤器或格栅，对大颗粒物进行拦截。
此外，定期对排水系统进行清洗和维护，保持其通畅性和正常运行。
6. 安全措施在屋面排水系统施工过程中，需要特别注意安全措施，以确保施工人员的人身安全和设备的完整性。
在安装和连接设备时，必须佩戴适当的安全防护装备，如手套、护目镜等。
同时，严禁在使用锐利工具时破坏屋面和其他结构物。
总结：屋面排水系统的施工工序至关重要，它对于房屋的防水和居住环境的舒适性有着直接影响。
在施工过程中，需要严格按照规范和图纸要求进行操作，确保设备安装、管道布置、连接和密封等工序正确无误。
只有这样，才能保证屋面排水系统的良好性能和长期稳定性，为建筑提供可靠的排水保障。
屋面排水工程施工步骤详解
屋面排水工程施工步骤详解1. 前期准备在开始屋面排水工程施工之前，需要进行一些前期准备工作。
首先，对屋面进行全面的检查和评估，确定排水问题的根源和程度。
然后，制定详细的施工计划，包括所需材料和工具的清单，以及施工时间表。
2. 清理屋面在施工开始之前，必须先清理屋面，确保其表面干净无尘。
清理屋面的方法可以根据实际情况而定，可以使用高压水枪或清洁剂进行清洗，将屋面上的杂物和污垢清除干净。
3. 安装排水系统根据施工计划，开始安装排水系统。
首先，确定排水系统的布局和设计，包括排水口、排水管道和雨水收集设备等。
然后，根据设计要求安装排水口和排水管道，确保其位置和高度符合要求。
4. 连接雨水收集设备如果需要使用雨水收集设备，需要将其与排水系统连接起来。
根据设备的安装要求，选择合适的连接方式，如接头或管道连接等。
确保连接紧密可靠，不会出现漏水或堵塞的情况。
5. 测试排水系统在完成排水系统的安装后，进行排水系统的测试，以确保其正常工作。
可以利用水源模拟雨水流动，检查排水口和排水管道是否畅通，是否存在漏水或积水的情况。
如发现问题，及时进行修复和调整。
6. 防水处理在屋面排水工程完成后，进行防水处理，以确保屋面不会渗漏或受损。
可以使用防水涂料或防水卷材等材料进行防水处理，涂抹或铺设在屋面表面，形成有效的防水层。
7. 施工验收最后，对屋面排水工程进行验收。
检查排水系统的安装质量和防水效果是否符合设计要求，确保没有漏洞或其他问题。
如发现不符合要求的地方，及时进行修复和调整，直到达到预期的效果。
以上是屋面排水工程施工的详细步骤。
在施工过程中，要注意安全和质量，并严格按照相关法规和规范进行操作。
如遇到问题或困难，应及时寻求专业人士的帮助和指导，确保施工顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面雨水排水系统的布置与安装
屋面雨水排水系统的布置与安装：
⑴雨水斗：
雨水斗应满足最大限度地迅速排除屋面雨雪水的要求，排泄雨水时最小限度的掺气，并能拦截粗大杂质。
分铸铁浇铸的65型和钢板焊制的79型两种
晒台、屋顶花园等供人们活动的屋面上，宜采用平篦式雨水斗。
布置雨水斗时，应以伸缩缝或沉降缝为排水分水线，否则应在该缝两侧各设一个雨水斗。
当两个雨水斗连接在同一根立管或悬吊管上时，应采用伸缩接头，并保护密封。
在防火墙外设置雨水斗时，应在防火墙的两侧各设一个雨水斗。
在寒冷地区，雨水斗应尽量布置在受室内温度影响的屋面及雪水易融化的天沟范围内，雨水立管应布置在室内。
雨水斗的间距一般采用12~24m.天沟的坡度可采用0.003~0.006.
接入同一根立管的雨水斗，其安装高度应相同，当雨水立管的设计流量小于最大设计泄流量时，可将不同高度的雨水斗接入同一立管或悬吊管内。
多斗雨水排水系统宜对立管作对称布置，并不得在立管顶端设置雨水斗。
雨水斗与屋面连接处必须做好防水处理。
雨水斗的出水管管径一般不小于100㎜.设在阳台、窗井很小汇水面积处的雨水斗可采用50㎜.
⑵连接管
连接管的管径不得小于雨水斗短管的管径，连接管应牢固地固定在建筑承重结构上。
多斗雨水排水系统中排水连接管应接至悬吊管上，连接管宜采用斜三通与悬吊管相连。
变形缝两侧雨水斗的连接管，如合并接入一根立管或悬吊管上时，应采用柔性接头。
⑶悬吊管
当厂房内地下有大量机器设备基础和各种管线或其他生产工艺要求不允许
雨水检查井冒水时，不能设置埋地横管，必须采用悬吊在屋架下的雨水管，悬
吊管可直接将雨水经立管输送至室外的检查井及排水管道。
当采有多斗悬吊管时，一根悬吊管上设置的雨水斗不得多于4个。
其管径
不得小于其雨水斗连接管管径，与雨水立管连接的悬吊管，不宜多于两根。
为满足水力条件及便于经常的维修清通，需有不小于0.003的坡度；在悬
吊管的端头及长度超过15m的悬吊管上，应设置检查口或带法兰盘的三通，
检查口间距不得大于20m，其位置应靠近墙柱。
悬吊管一般采用铸铁管，石棉水泥接口。
在可能受到振动和生产工艺有特殊要求时，可采用钢管，焊接接口，外刷防腐漆。
⑷立管
立管接纳悬吊管或雨水斗的水流。
埋设于地下的一段排出管将立管引来的
雨水送到地下管道中去。
管材一般采用给水铸铁管，石棉水泥接口，在管道可
能受到振动或生产工艺有特殊要求时，应采用钢管，接口要焊接。
沿墙、柱明装或暗装于墙槽或管井内，但要设检查口，并在其处设检修门。
检查口中心至地面的距离宜为1.0m.
立管的下端宜采用两个45或大曲率半径的90弯头接入排出管。
当管连接两根或两根以上悬吊管时，其管径不得小于最大一个悬吊管的管径。
⑸排出管
排出管管径不得小于立管的管径。
排出管管材宜采用铸铁管，石棉水泥接口。
当排出管穿越地下室墙壁时，应采取防水措施。
⑹埋地管
埋地横管与雨水立管或排出管的连接可用检查井，也可用管道配件。
检查
井的进出管道的连接应尽量使进出管之轴线成一直线，至少其交角不得小于135°；为改善水流状态，在检查井内还应设置高流槽。
埋地横管可采用混凝土
或钢筋混凝土管，或带釉的陶土管。
对于建筑内部地面不允许设置检查井的建
筑物，可采用悬吊管直接排出室外。
埋地管不得穿越设备基础及可能受水而发生危害的地下构筑物。
其坡度按
工业废水管道坡度的规定执行，并且不应小于0.003.封闭系统的埋地管道，应
保证严密、不漏水。
敞开系统的埋地管道起点检查井内，不宜接入生产废水排
水管。
埋地雨水管道可采用非金属管，但立管至检查井的管段宜采用铸铁管。
雨
水封闭系统埋地管在靠近立管处，应设水平检查口。
⑺检查井（口）
封闭系统埋地管道交叉处或长度超过30m时，应设水平检查口，并应设
检查口井。
敞开系统埋地管道交叉、转弯、坡度及管径改变，以及长度超过30m处，均应设置检查井。
井内接管应采用管顶平接、水平转角不得小于135°。
敞开式系统的检查井内，应做高流槽，槽应高出管顶200㎜.敞开式系统的排出管应先接入放气井，然后再接入检查井，以便稳定水流。
