电缆芯数的选择
电线电缆选用的一般原则
电线电缆选用的一般原则电缆计算公式1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。
________________________________________电缆线径计算方法电线电缆的规格都是用横截面积表示的如1.5mm2 2.5mm2等，但是怎么估算里面铜线或铝线的直径呢，要是电缆进场，怎样检测线的粗细是否合格。
通常可以将导线的截面积除以导线股数，再除以3.14后开平方，其值乘以2就可以算出线径。
用千分尺检测线径大小按前面步骤反算就可以求出导线截面面积。
如1.5平方独股铜线线径1.38mm,计算（1.38/2）×（1.38/2）×3.14×1股＝1.494954平方，这就是合格的国标线径！（电缆型号及通过电缆的电流计算3）• P=UI√3*COS&P：功率U：电压I：电流公式符号Pj 计算有功功率Pe 额定功率Kx 开关系数，即负载在电路中的使用机率Qj 计算无功功率Sj 现在计算功率Ij 计算电流以单相电路中只有一个用电器为例,Kx取值1对于洗衣机、冰柜、电磁炉等感性负载以如下公式计算例如：一台电磁炉额定功率：1.8kW,功率因数（cosφ）：0.65据cosφ=0.65 得tgφ=1.17有功功率计算：Pj1=Pe×kx＝1.8×1＝1.8kW无功功率计算：Qj1=Pj1×tgφ=1.8kw×1.17=2.11 kVar. _________ __________计算负荷：Sj= √Pj²+ Qj²=√1.8²+2.11² = √3.24²+4.4521²=2.77kVA(此处为Pj²+ Qj²的和开平方)计算电流：Ij ＝ 2.77kVA×1000/220V = 12.59A若负载为白炽灯、电饭煲等纯电阻性负载，那么计算起来很简单了例如：一台电饭锅额定功率：1.8kW计算电流：Ij=1.8kW×1000/220V = 8.18AIP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
低压电缆的选择
低压电缆的选择低压电压又分为支线和干线两种。
支线是指启动器到电动机的电缆，向单台电动机供电；干线是指分路开关到启动器的电缆，向多台电动机供电。
低压电缆的选择就是确定各低压电缆的型号、芯线数、长度和截面等。
一、低压电缆型号、芯数和长度的确定1.低压电缆型号的选择2.确定电缆的芯线数目3,确定电缆长度二、低压电缆主芯线截面的选择低压电缆主芯线截面必须满足以下几个条件：1）正常工作时，电缆芯线的实际温度应不超过电缆的长时允许温度，所以应保证流过电缆的最大长时工作电流不得超过其允许持续电流；2）正常工作时，应保证供电网所有电动机的端电压在额定电压的95%~105%范围内，个别特别远的电动机端电压允许偏移8%~10%；3）距离远、功率大的电动机在重载情况下应保证能正常启动，并保证其启动器有足够的吸持电压。
4）所选电缆截面必须满足机械强度的要求。
在按上述条件选择低压电缆主芯线的截面时，支线电缆一般按机械强度的最小截面初选，按允许持续电流校验后，即可确定下来。
选择干线电缆主芯线时，如干线电缆不长，应先按电缆的允许持续电流初选；当干线电缆较长时，应按正常时的允许电压损失初选。
然后再按其他条件校验。
具体选择方法如下：1.按机械强度选择根据不同的机械设备，选择电缆的截面不小于橡套电缆满足机械强度要求的最小截面，见下表一。
表一橡套电缆满足机械强度的最小截面2.按长时允许持续电流选择电缆的长时允许持续电流1P应不小于通过电缆的最大长时工作电流I ca。
即I p^I ca式中：I p—电缆的长是允许持续电流，A（见表二、表三） I ca—通过电缆的最大允许长时工作电流，A。
表二矿用橡套电缆允许持续电流表三1KV-6KV三芯塑料绝缘电缆允许持续电流支线电缆最大长时工作电流可取电动机的额定电流。
干线电缆最大长时工作电流可按正式计算：^PJ103/ U N COS ^wm式中：K de—电缆线路所带负荷的需用系数，由表四查取。
电缆芯数选择的原则
电缆芯数选择的原则
电缆芯数选择的原则可以根据以下几个方面考虑：
1. 传输需求：根据所需传输的信号类型和传输距离来确定电缆芯数。
如果只需要传输单一类型的信号（如电力信号或数据信号），并且传输距离不长，那么少量的电缆芯数可能就足够；而如果需要传输多种类型的信号或者需要传输较长的距离，那么可能需要更多的电缆芯数。
2. 容量和扩展性：考虑当前和未来的需求，选择具备足够容量和扩展性的电缆芯数。
如果未来可能有额外的传输需求，则建议选择一定数量的备用芯数，以便于扩展。
3. 经济性和实用性：考虑到成本和使用便利性，选择适合实际需求的电缆芯数。
过多的电缆芯数可能会增加成本，过少的芯数可能限制了后续的扩展。
4. 可维护性和容错性：如果需要进行维护和修复，较多的电缆芯数可能会增加施工和维护的成本。
另外，选择一定的备用芯数可以提高系统的容错性，一旦某个芯线出现故障，仍能保证整个系统的正常工作。
综上所述，电缆芯数选择的原则是基于传输需求、容量和扩展性、经济性和实用性、可维护性和容错性等多个因素进行综合考虑。
电气设备与电缆选择标准
电气设备与电缆选择标准一、开关的选择(一)一样要求：开关的短路爱惜应在短路电流对导体和连接件产生的热效应和机械力造成危害之前分断该电流。
开关的过负载爱惜应在过负载电流引发的导体温升对导体的绝缘、接头、端子或周围的物质造成危害之前分断该过负载电流。
(二)短路爱惜应知足的条件：1.分断能力不该小于爱惜电器安装处的预期短路电流。
2.应在短路电流使导体抵达许诺的极限温度之前分断该短路电流。
3.爱惜电动机时必需知足电动机的启动电流。
(三)过负载爱惜应知足的条件：1.爱惜电动机时应在电动机电流超过额定电流时刻在电动机利用寿命造成严峻阻碍之前分断电动机电源。
2.关于突然断电比过负载造成的损失更大的线路，如消防水泵之类的负荷，其过负载爱惜应作用于信号而不该作用于切断电路。
(四)接地故障爱惜：1.当发生带电导体与外露可导电局部、装置外可导电局部、PE线、PEN线、大地等之间的接地故障时，爱惜电器必需自动切断该故障电路，以避免人身间接电击、电气火灾等事故。
(五)经常使用电动机的额定参数表：Y系列Y2系列(六)断路器的选择要求：1、断路器的极限分断电流必需大于断路器安装点的预期短路电流。
2、断路器的额定电流应等于或略大于等于断路器安装点的实际最大工作电流。
3、依照利用环境加装配电箱等防护方法。
4、依照用途合理选择断路器。
爱惜单台电动机选择D型断路器，爱惜配电线路和照明用选择C型断路器。
5、断路器参数与电缆的配合符合规定要求〔见附表〕。
附表断路器要紧参数表附表断路器额定电流≤400A和连接导线截面积附表断路器额定电流>400A和连接导线截面积附表型断路器要紧参数表附表型断路器额定电流和连接导线截面积原那么上连接导线的截面积应大于或等于上表的数据，才能保证在线路显现故障时及时跳闸，保证可不能引发事故的扩大。
(七)热继电器的选择：1、热继电器的额定电流整定不得大于电动机的额定电流。
2、关于电动机最大负载时仍不能满负荷的情形，可适当降低热继电器的整定电流，但不得小于最大负荷时的实际电流。

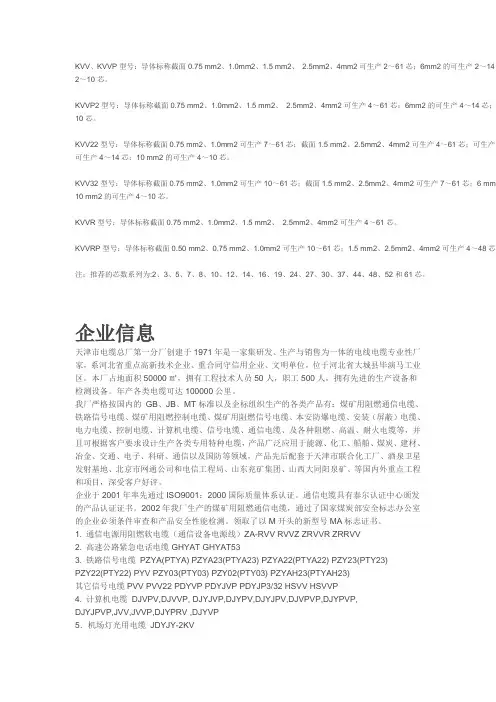

电缆芯数选择
KVV、KVVP型号：导体标称截面0.75 mm2、1.0mm2、1.5 mm2、2.5mm2、4mm2可生产2～61芯；6mm2的可生产2～14 2～10芯。
KVVP2型号：导体标称截面0.75 mm2、1.0mm2、1.5 mm2、2.5mm2、4mm2可生产4～61芯；6mm2的可生产4～14芯；10芯。
KVV22型号：导体标称截面0.75 mm2、1.0mm2可生产7～61芯；截面1.5 mm2、2.5mm2、4mm2可生产4～61芯；可生产可生产4～14芯；10 mm2的可生产4～10芯。
KVV32型号：导体标称截面0.75 mm2、1.0mm2可生产10～61芯；截面1.5 mm2、2.5mm2、4mm2可生产7～61芯；6 mm2 10 mm2的可生产4～10芯。
KVVR型号：导体标称截面0.75 mm2、1.0mm2、1.5 mm2、2.5mm2、4mm2可生产4～61芯。
KVVRP型号：导体标称截面0.50 mm2、0.75 mm2、1.0mm2可生产10～61芯；1.5 mm2、2.5mm2、4mm2可生产4～48芯。
注：推荐的芯数系列为:2、3、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。
企业信息天津市电缆总厂第一分厂创建于1971年是一家集研发、生产与销售为一体的电线电缆专业性厂家，系河北省重点高新技术企业、重合同守信用企业、文明单位，位于河北省大城县毕演马工业区。
本厂占地面积50000㎡，拥有工程技术人员50人，职工500人，拥有先进的生产设备和检测设备。
年产各类电缆可达100000公里。
我厂严格按国内的GB、JB、MT标准以及企标组织生产的各类产品有：煤矿用阻燃通信电缆、铁路信号电缆、煤矿用阻燃控制电缆、煤矿用阻燃信号电缆、本安防爆电缆、安装（屏蔽）电缆、电力电缆、控制电缆、计算机电缆、信号电缆、通信电缆、及各种阻燃、高温、耐火电缆等，并且可根据客户要求设计生产各类专用特种电缆，产品广泛应用于能源、化工、船舶、煤炭、建材、冶金、交通、电子、科研、通信以及国防等领域，产品先后配套于天津市联合化工厂、酒泉卫星发射基地、北京市网通公司和电信工程局、山东兖矿集团、山西大同阳泉矿、等国内外重点工程和项目，深受客户好评。

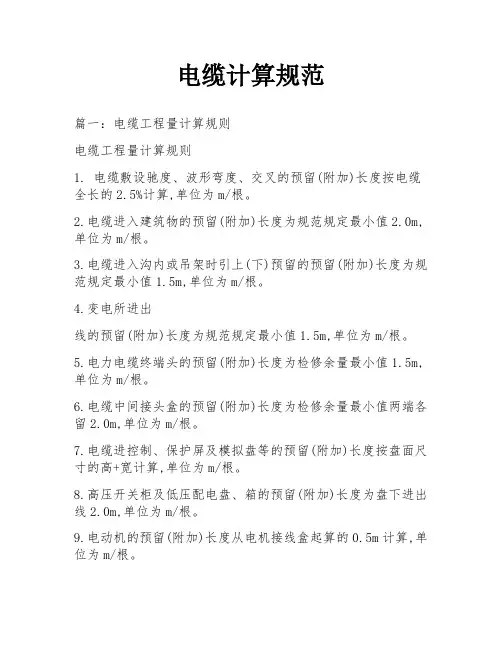

电缆计算规范
电缆计算规范篇一：电缆工程量计算规则电缆工程量计算规则1. 电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。
2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。
3.电缆进入沟内或吊架时引上(下)预留的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。
6.电缆中间接头盒的预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。
7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。
8.高压开关柜及低压配电盘、箱的预留(附加)长度为盘下进出线2.0m,单位为m/根。
9.电动机的预留(附加)长度从电机接线盒起算的0.5m计算,单位为m/根。
10.厂用变压器的预留(附加)长度从地坪起算的3.0m计算,单位为m/根。
11.电缆绕过梁柱等增加长度的预留(附加)长度按被绕物的断面实际增加长度计算,单位为m/根。
12.电梯电缆与电缆架固定点的预留(附加)长度为规范规定最小值每处0.5m计算,单位为m/根。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
电缆常识第一节、VV与YJV的区别说明1.YJV绝缘用的是交联聚乙烯. VV绝缘用的是聚氯乙烯.2.YJV电缆工作温度达90度，而VV只有70度，同截面积YJV 电缆载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
3.YJV从长远看比VV好（使用寿命长等），但比VV贵。
4.从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。
光缆芯数选择
如果不堆叠一台交换机要4芯，多少台交换机乘以4加上4芯的冗余，就可以了。
-----------------------------------------
经验做法：每个楼层配线间（水平配线机柜），设一根光纤。
一般为六芯：两芯使用、两芯备用、两芯冗余；也有使用八芯光纤的。
-----------------------------------------
（3）FD干线侧配线模块可按卡接大对数主干电缆110对端子容量配置。
2、数据部分：
（1）FD水平侧配线模块按连接100根4对的水平电缆配置。
（2）数据主干缆线。
a、最少量配置：以每个HUB/SW为24个端口计，100个数据信息点需设置5个HUB/SW；以每4个HUB/SW为一群（96个端口），组成了2个HUB/SW群设置一个主干端口，并考虑一个备份端口，则2个HUB/SW群需设4个主干端口。如主干线缆采用对绞电缆，每个主干端口需设4对线，则线对的总需求量为16对（4根四对对绞线）；如主干线缆采用光缆，每个主干光端口按2芯光纤考虑，则光纤的需求量为8芯。
一般来说，布线系统的水平配电应以远期需要为主，垂直干线应以近期实用为主；
例如：
建筑物的某一层设置200个信息点，计算机网络与电话各占50%，即各为100个信息点。
电缆设计规范
电缆设计规范1.导线材料选择电缆一般采用铝芯线。
下列场合应采用铜芯电缆及电缆：（1）需要确保长期运行中连线可靠的回路。
如：重要电源，重要的操作回路二次回路，电机的励磁，移动设备的线路及剧烈振动场合的线路。
（2）对铝有严重腐蚀而对铜腐蚀轻微的场合。
（3）爆炸危险环境或火灾危险环境有特殊要求者。
（4）特别重要的公共建筑物（5）高温设备（6）应急系统，包括消防设施的线路。
此外，经全面技术经济分析确证宜用铜芯电缆及电缆的，如有高层建筑，大、中型计算机房的建筑，重要的公共建筑等以及国外工程和外资工程等适应国外要求者。
2.电缆芯数的选择（1）电压1KV及以下的三相四线低压系统，若第四芯为PEN 线时，应采用四芯型电缆而不得用三芯电缆加单芯电缆组合成的回路的方式。
当PE线作为专用而与带电导体N线分开时，则应用五芯型电缆。
若无五芯型电缆时可用四芯电缆加单芯电缆电缆捆扎组合的方式；PE线也可利用电缆的护套，屏蔽层，铠装等金属外护层等。
分支单相回路带PE线时应采用三芯电缆。
如果是三相三线制系统则采用四芯电缆，第四芯为PE线。
(2) 3-35KV交流系统应采用三芯电缆.(3)在水下或重要的较长线路中为避免或减少中间接头或单芯电缆比多芯电缆有较好的综合技术经济性时,可选用单芯电缆。
但应注意用于交流系统的单芯电缆不得采用钢带铠装，应采用经隔磁处理的钢丝铠装电缆。
3.电缆绝缘水平选择表1 电缆绝缘水平选择单位KV系数标称电压UN0.22/0.38361035电缆的额定电压U0/UU第Ⅰ类0.6/1(0.3/0.5)(0.45/0.75)1.8/33/33/66/66/108.7/1021/3526/35U第Ⅱ类缆芯之间的工频最高电压Umax3.67.21242缆芯对地的雷电冲击而授电压的峰值Up160757595200250注：括号内数值只能用于建筑物的电气线路，不包括建筑物电源进线，其中0.45/0.75KV用于IT系统。
GB50217-2007电力工程电缆设计规范
⑷同一回路多根电力电缆，不宜叠置。 ⑸电力电缆相互间宜有 1 倍电缆外径的 空隙。 ⑹单芯电力电缆的相间距离，应考虑电 缆金属护层的正常感应电压。
7.1地下直埋敷设
⑴电缆沟敷设，上、下铺以厚度不少于 100mm 的软土或砂层。 ⑵沿电缆全长应覆盖宽度不小于电缆两 侧各 50mm 的保护板。 ⑶电缆至地下构筑物基础，不得小于 0.3m。 ⑷电缆至地面深度，不得小于 0.7m ～ 1.0m 。
电力工程电缆设计规范 GB50217
电缆 工程的可靠性
电缆制造 电缆线路 线路设计 电缆敷设 竣工验收 电缆运行
目录
1电缆的导体 2电力电缆芯数 3电缆绝缘水平 4电缆绝缘类型 5电缆护层类型 6电缆导体截面 7电缆敷设
1电缆导体材料
⑴控制和信号电缆一般为铜导体 ⑵移动式电气设备
⑶震动剧烈、爆炸危险、对铝有腐蚀的 环境
⑷耐火电缆
⑸紧靠高温设备 ⑹安全性要求高的公共设施 ⑺工作电流较大，需增多电缆根数时
2电力电缆芯数
⑴ 1kV 及以下电源中性点直接接地时， 三相回路的电缆芯数选择。 保护线与中性线合用同一导体时，选 用四芯电缆。 保护线与中性线各自独立时，选用五 芯电缆。
⑵ 1kV 及以下电源中性点直接接地时， 单相回路的电缆芯数的选择 。 保护线与中性线合用同一导体时，应选 用两芯电缆。 保护线与中性线各自独立时，选用三芯 电缆。
有
无
通风设计温度
最热月的日最高温度平 均值另加 5℃ 通风设计温度
一般性厂房、室内
有
无
户内电缆沟 隧 道 隧 道 有
最热月的日最高温度平 均值
最热月的日最高温度平 均值另加 5℃ 通风设计温度
7电 缆 敷 设 一 般 规 定
GB50217-2007电力工程电缆设计规范解析
（6）埋管距地面深度不宜小于 0.5m； 与铁路交叉处距路基不宜小于 1.0m 。
⑺并列管相互间宜留有不小于 20mm 的 空隙。 ⑻管孔端口应采取防止损伤电缆的处理 措施。
⑼电缆分支、接头处应设置工作井。
谢谢！
⑶ 3～35kV 三相供电回路的电缆芯数的选择： 工作电流较大的回路可选用 3 根单芯电缆 电缆敷设于水下时可选用 3 根单芯电缆。 三芯电缆可选用普通统包型，也可选用 3 根单芯电缆绞合构造型。
⑷ 110kV及以上供电回路； 每回应选用 3 根单芯电缆
3电缆绝缘水平
⑴交流系统中电力电缆导体的相间额定 电压，不得低于使用回路的工作线电压。
⑷影响载流量的因素。 ⑸10kV 及以下电力电缆经济电流截面选 用。 ⑹户外架空敷设无遮阳时的日照影响。
电缆持续允许载流量的环境温度
电缆敷设场所
土中直埋 水 下 户外空气中、电缆沟
有无机械通风
选取的环境温度
埋深处的最热月平均地 温 最热月的日最高水温平 均值 最热月的日最高温度平 均值
有热源设备的厂房
⑸敷设于水下的中、高压交联聚乙烯电 缆应具有纵向阻水层。
⑹电缆承受较大压力填土地带等可能出现位 移的土壤中或高落差电缆应有钢丝铠 装。 ⑻地下水位较高的地区，应选用聚乙烯 外护层。
6电力电缆截面
⑴导体温度不得超过电缆使用寿命的允 许值。 ⑵最大短路电流和短路时间作用下的电 缆导体温度 。 ⑶最大工作电流作用下连接回路的电压 降不得超过该回路允许值。
⑷同一回路多根电力电缆，不宜叠置。 ⑸电力电缆相互间宜有 1 倍电缆外径的 空隙。 ⑹单芯电力电缆的相间距离，应考虑电 缆金属护层的正常感应电压。
控制电缆常用芯数
控制电缆常用芯数电缆是电力传输和信息传输的重要组成部分，广泛应用于各个领域。
而控制电缆作为其中的一种，其常用芯数也是一个重要的参数。
下面将从控制电缆的定义、常用芯数的选择以及应用场景等方面进行详细介绍。
一、控制电缆的定义控制电缆是一种用于传送控制信号的电缆，通常由多根绝缘线芯组成，具有一定的抗干扰能力和机械强度。
其主要用途是连接自动化设备与控制装置之间，实现信号的传递和控制。
二、常用芯数的选择常用的控制电缆芯数有2芯、3芯、4芯、6芯、8芯等多种选择。
在选择时需要根据具体的应用场景和控制信号的数量来决定。
1. 2芯控制电缆：适用于一些简单的控制回路，如开关控制、信号传输等。
2. 3芯控制电缆：常用于直流电机的控制回路，能够满足正、负、零线的传输需求。
3. 4芯控制电缆：适用于一些需要同时传输多个信号的场景，如步进电机控制、温度传感器等。
4. 6芯控制电缆：常用于一些需要传输多个信号和电源的场景，如PLC控制系统。
5. 8芯控制电缆：适用于一些需要传输多个信号、电源和地线的场景，如自动化生产线。
三、控制电缆的应用场景控制电缆的应用场景非常广泛，包括工业自动化、机械制造、电力系统、建筑工程等领域。
1. 工业自动化：在自动化生产线中，各种传感器、执行器、控制装置之间需要进行信号传输和控制，控制电缆就起到了关键作用。
2. 机械制造：在各种机械设备中，如数控机床、包装机械等，控制电缆用于传输各种控制信号，实现设备的精确控制。
3. 电力系统：控制电缆也广泛应用于电力系统中，用于传输电力装置的控制信号，如变电站、配电柜等。
4. 建筑工程：在楼宇自动化系统中，控制电缆用于各种设备之间的信号传输和控制，如照明控制、空调控制等。
控制电缆的常用芯数是根据具体的应用场景和控制信号的数量来选择的。
不同的控制电缆芯数可以满足不同的需求，提供稳定可靠的信号传输和控制功能。
掌握控制电缆常用芯数的选择原则，可以更好地应用于各个领域，提高系统的稳定性和可靠性。
建筑电气第4章——电气设备及电线电缆选择
Ik(3) 、Sk(3)—电器设备安装处的短路电流、短路容
量。
4. 按装置地点、工作环境、使用要求及供货条件 来选择电器设备的适当型式。
4.3 高压开关设备及其选择
高压开关设备包括高压断路器、隔离开关、 负荷开关、熔断器及高压开关柜等。
4.3.1高压断路器 1.用途 高压断路器的主要用途是：在正常运行时用它 接通或切断负荷电流；在发生故障或严重过负 荷时，借助继电保护装置用它自动、迅速地切 断故障电流，以防止事故发生。 2.类型
解：因为负荷性质属低压电力用电，负荷量较 大，线路不长，只有100m，故先按满足发热条 件来选择干线截面。 用电设备总计算功率
PC＝KX∑Pe＝0.35×（10×20＋4.5×4）=76.3kW
视在总计算负荷：SC
PC
cos
76.3 0.7
109kVA
总计算负荷电流为：IC
SC 3Ur
109 165.6A 3 0.380
（4）有爆炸、火灾危险、潮湿、腐蚀、连接 移动设备及八度及以上设防的场所 重要的公共建筑； （5）监测及控制回路； （6）应急系统包括消防系统的线路； （7）室外配电线路。
2．电力电缆芯数及导线根数的选择。
（1）三相电路中电力电缆芯数及导线根数的选择。
1 ） 1kV 及 以 下 的 TN-C 系 统 应 采 用 4 芯 电 缆 或 4 根导线。
其他用电设备无特殊规定时为±5％。
2)导线截面的计算
n
n
pi Li
Mi
对于阻性负载 S i1
i1
CU% CU%
n
pC i Li
相应的电压损失计算公式为：U% i1
CS
对于感性负载(如电动机等)
光伏逆变器电缆芯数标准
光伏逆变器电缆芯数标准
光伏逆变器电缆芯数标准主要根据以下两个方面来确定：
1. 逆变器功率：通常，逆变器功率越大，所需的电缆芯数也越多。
对于逆变器功率在1kW以内的产品，可选用2芯或3芯电缆；功率在1kW到5kW 之间的产品，建议采用3芯或4芯电缆；功率在5kW到10kW之间的产品，建议采用4芯或5芯电缆。
2. 太阳能电池板展开方式：逆变器电缆的芯数还需要考虑太阳能电池板的展开方式。
如果太阳能电池板只有一列组成，可采用2芯电缆；如果太阳能电池板采用了两列及以上组成的大矩阵，须采用3芯电缆。
若太阳能电池板组成了两列及以上，且每一列中的电池板安装朝向相反，则需要采用4芯电缆。
此外，具体使用几芯电缆还与现场的实际情况、施工难度、敷设方式、敷设环境有关，建议根据实际情况选择合适的电缆芯数。
220kV XLPE海缆选型之海缆截面和芯数的选择
摘要：以莆田平海湾海上风电二期工程为背景，通过分析220kV海缆路径沿线不同的敷设环境，从而计算三芯或单芯交联聚乙烯绝缘海缆所需的截面，然后综合考虑海缆造价、线路走廊、施工费用等因素，建议采用经济技术合理的海缆型式，为国内类似工程海缆截面和型式的选择提供参考。
按照莆田平海湾海上风电鸬鹚岛220kV升压站远景输送容量600MVA的要求，经计算，电缆输送容量主要受两端登陆段直埋敷设环境控制，若采用单芯海缆至少需要2回（即：1回1600截面和1回500截面）海缆，若采用三芯海缆至少需要3回3*500海缆。
4、技术经济比较
