OrCAD中元件批量替换、更新与修改属性方法

合集下载

ORCAD原理图中批量替换器件属性

ORCAD原理图中批量替换器件属性

ORCAD原理图中批量替换器件属性

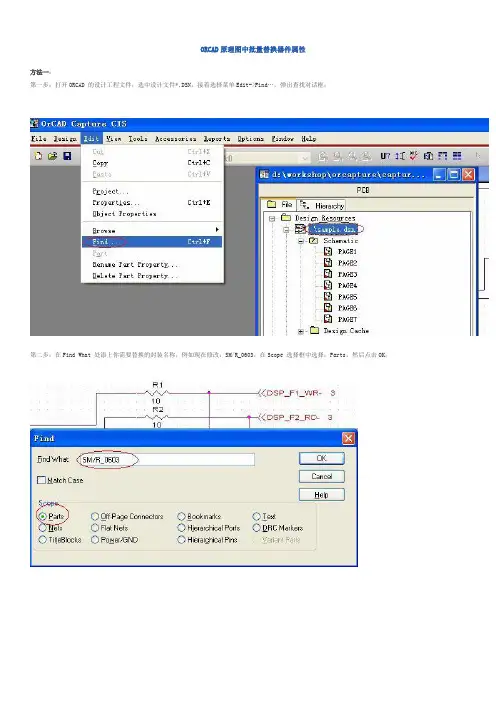

方法一:
第一步:打开ORCAD 的设计工程文件,选中设计文件*.DSN,接着选择菜单Edit->Find…,弹出查找对话框;
第二步:在Find What 处添上你需要替换的封装名称,例如现在修改:SM/R_0603,在Scope 选择框中选择:Parts,然后点击OK;
第三步:弹出下面对话框,按照默认选项,点击OK;
第四步:在弹出的窗口中,选中你需要编辑的器件位号,然后选择菜单EDIT->Properties…,或者直接用快捷键Ctrl+E;
第五步:在PCB Footprint 属性栏,把所有的SM/R_0603,修改为SM/R_0805。

先将任意一项修改为SM/R_0805,然后点击下方的COPY 按钮;
第六步:然后在最上方的PCB Footprint 处,点击选中整条PCB Footprint,然后在点击Paste,如下图显示:
至此,我们完成了批量封装的替换。

方法二:
第一步:点击工程名,然后点击菜单Tools->Export Properties…,弹出窗口如下图设置,点击OK,生成*.exp 文件;
第二步:用office excel 打开*.exp 文件,然后选择需要修改器件的PCB Footprint 栏目,把封装信息修改为需要的封装,如下图:
因为表格操作比较方面,所以选择这种方式的优点是,对大量需要修改的属性,采用这种方式很方便;
第三步:导入修改后的属性文件*.exp;
第四步:导入属性文件后,检查是否修改正确,查看器件的属性,完成;。

orCAD - PADS学习笔记

orCAD - PADS学习笔记

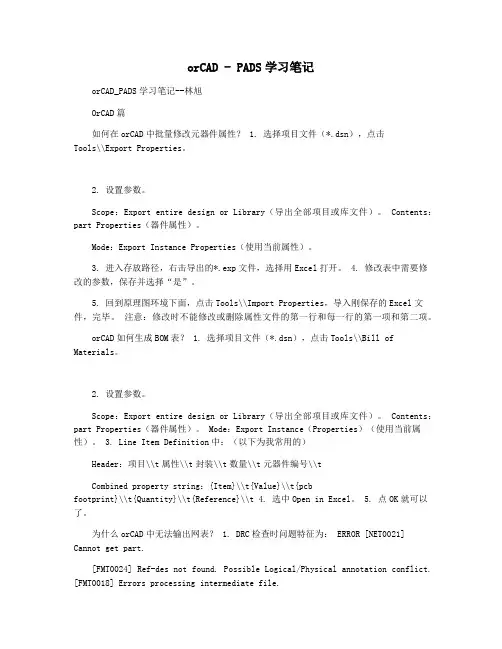

orCAD - PADS学习笔记orCAD_PADS学习笔记--林旭OrCAD篇如何在orCAD中批量修改元器件属性? 1. 选择项目文件(*.dsn),点击Tools\\Export Properties。

2. 设置参数。

Scope:Export entire design or Library(导出全部项目或库文件)。

Contents:part Properties(器件属性)。

Mode:Export Instance Properties(使用当前属性)。

3. 进入存放路径,右击导出的*.exp文件,选择用Excel打开。

4. 修改表中需要修改的参数,保存并选择“是”。

5. 回到原理图环境下面,点击Tools\\Import Properties,导入刚保存的Excel文件,完毕。

注意:修改时不能修改或删除属性文件的第一行和每一行的第一项和第二项。

orCAD如何生成BOM表? 1. 选择项目文件(*.dsn),点击Tools\\Bill of Materials。

2. 设置参数。

Scope:Export entire design or Library(导出全部项目或库文件)。

Contents:part Properties(器件属性)。

Mode:Export Instance(Properties)(使用当前属性)。

3. Line Item Definition中:(以下为我常用的)Header:项目\\t属性\\t封装\\t数量\\t元器件编号\\tCombined property string:{Item}\\t{Value}\\t{pcbfootprint}\\t{Quantity}\\t{Reference}\\t 4. 选中Open in Excel。

5. 点OK就可以了。

为什么orCAD中无法输出网表? 1. DRC检查时问题特征为: ERROR [NET0021] Cannot get part.[FMT0024] Ref-des not found. Possible Logical/Physical annotation conflict. [FMT0018] Errors processing intermediate file.2. 问题的原因是因为使用了orCAD中的Pspice器件库。

ORCAD 中一次性修改元件属性

ORCAD 中一次性修改元件属性

ORCAD 中一次性修改元件属性
[ 整理编辑:admin | 时间:2008-08-19 02:09:06 | 浏览:193次 ]

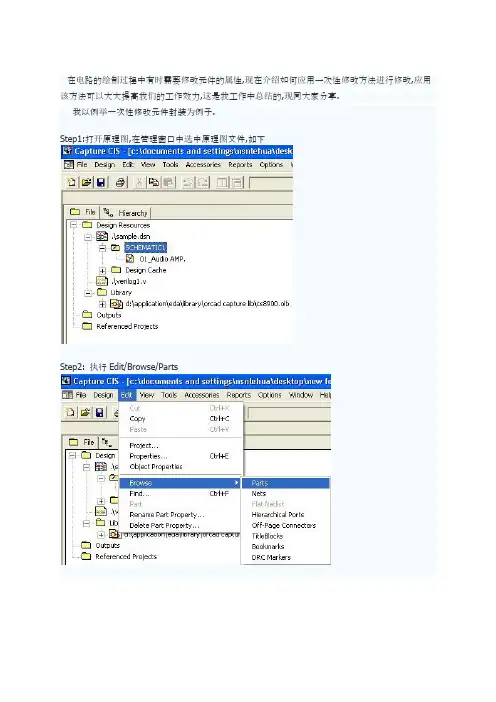

在电路的绘制过程中有时需要修改元件的属性,现在介绍如何应用一次性修改方法进行修改,应用该方法可以大大提高我们的工作效力,这是我工作中总结的,现同大家分享.
我以例举一次性修改元件封装为例子.
Step1:打开原理图,在管理窗口中选中原理图文件,如下
Step2: 执行Edit/Browse/Parts
Step3: 直接点OK
Step4: 现在出现元件浏览窗口,在Reference 中选中需要修改的元件,这里是电容
Step5: 执行Edit/properties(CTRL+E),如下
Step6: 选中PCB Footprint
Step7: 将选中的PCB Footprint Remove,然后点New…;且按下面填写
Step8: 点OK,如下
Step9: 确定后退出,这时我们可以看到修改后的结果,如下
到现在,我们说选的元件封装都按照我们的要求被修改了,其实它不单独可以修改封装,还有网络,这对我们需要进行大量对原理图的元件属性修改时提供了很多方便!
希望对大家有用.。

Altium-Designer-批量修改SCH和PCB元件参数

Altium-Designer-批量修改SCH和PCB元件参数

如何在Altium Designer 中运用查找编辑集体整批修改功能Altium Designer 提供了非常强大搜索修改功能,有List 和Inspector 等对话框,可以在原理图或PCB 文件中对器件进行集体修改。

在原理图文件中,左键选中器件,右键点击,在拖出的菜单里左键选中Find Similar Objects, 则出现选中界面,在这个界面里,所有的选项都可以设置为约束条件来进行查找,比如,在Description行,在ANY 栏里点一下,在Any 旁的箭头的选项中选为SAME,点击OK,就可以找出所有同一个描述的器件;Current Footprint 行箭头的选项中选为SAME,点击OK 这样就可以找出所有同一个封装的器件;Part Comment 行箭头的选项中选为SAME,点击OK 这样就可以找出所有同一个注释的器件,等等,如此设置可以进行各种各样的搜索。

点击OK 以后,就会跳出搜索结果界面。

如下图所示,如图所示,这是以Part Comment 为条件找到的三个符合条件对象,这时,如果我想一起修改着三个器件的属性,比如说封装,只要将DIP14 改为SOP14,然后在Inspector 界面其他地方左键点击,则修改就有效了。

如果要一个个修改的话,可以左键点击View\Workspace Panel\SCH\List,则进入列表界面,如下图所示,在列表界面里就可以一个个对所选的器件进行修改。

在PCB 文件中,左键选中器件,右键点击,在拖出的菜单里左键选中Find Similar Objects,则出现选中界面,在这个界面里,所有的选项都可以设置为约束条件来进行查找,比如,在CurrentFootprint 行,在Any 栏里点一下,在Any 旁的箭头的选项中选为SAME,点击OK,就可以找出所有同一个封装的器件;Part Comment 行在Any 栏里点一下,在Any 旁的箭头的选项中选为SAME,点击OK 这样就可以找出所有同一个注释的器件,等等,如此设置可以进行各种各样的搜索。

ORCAD 中一次性修改元件属性

ORCAD 中一次性修改元件属性

在电路的绘制过程中有时需要修改元件的属性,现在介绍如何应用一次性修改方法进行修改,应用该方法可以大大提高我们的工作效力,这是我工作中总结的,现同大家分享.
我以例举一次性修改元件封装为例子.
Step1:打开原理图,在管理窗口中选中原理图文件,如下
Step2: 执行Edit/Browse/Parts
Step3: 直接点OK
Step4: 现在出现元件浏览窗口,在Reference 中选中需要修改的元件,这里是电容
Step5: 执行Edit/properties(CTRL+E),如下
Step6: 选中PCB Footprint
Step7: 将选中的PCB Footprint Remove,然后点New…;且按下面填写
Step8: 点OK,如下
Step9: 确定后退出,这时我们可以看到修改后的结果,如下
到现在,我们说选的元件封装都按照我们的要求被修改了,其实它不单独可以修改封装,还有网络,这对我们需要进行大量对原理图的元件属性修改时提供了很多方便!
希望对大家有用.。

OrCAD中批量替换和修改网络名最高效的方法【吴成百原创】-20160518

OrCAD中批量替换和修改网络名最高效的方法【吴成百原创】-20160518

【案例】我想修改某一页图纸中的所有“1_DDR3_***”的网络名为“2_DDR3_***”,经过摸索,最简单的方法如下:
1、打开需要修改的那一页的原理图图纸。

如下图所示:
2、首先Ctrl+A,选中整个图纸中的所有元件和网络。

3、再在任意元件或者网络上,点击右键,选择“Edit Properties”点击。

4、弹出的OrCAD分页里下面分页标签,向右,选择“Aliases”分页。

5、点击“Name”列,全选所有包含Name列首的一整列,再按Ctrl+C复制一下。

6、随便打开并新建一个Eacel工作表,选中第一列或者随便一列。

再Ctrl+V粘贴刚才从
OrCAD里面复制的那一列数据。

7、 在Excel 表格里,点击Ctrl+F 查找,再点击替换标签页,或者快捷工具栏直接找到替
换按钮。

输入需要替换的字符串和要替换成的字符串,再点击“全部替换”按钮。

可以看到Excel 列中的所有字符均被替换成想要的字符。

点击“关闭”,关闭“查找和替换对话框”。

8、点击Excel中的A列,全选所有的A列,再Ctrl+C复制。

再切换回到OrCAD的操作
界面。

点击“Name”列首,全选“Name”列,再Ctrl+V粘贴,可以看到所有的Name列的网络名已经全部被替换成想要的网络名了。

9、右键SCH属性标签页,点击“Save”,再右键SCH属性标签页,点击“Close”,回到刚才待修改的页面看看吧,大功告成。

关掉所有的中间Excel文档不保存,保寸OrCAD的设计即可。

(完整版)Cadence-原理图批量修改元器件属性

(完整版)Cadence-原理图批量修改元器件属性

(完整版)Cadence-原理图批量修改元器件属性一、导出BOM前提条件:对所有器件的位号进行过检测。

不允许出来两个器件使用相同的位号。

最简单的方式是通过T ool→Annotate重新进行编排,保证不会出错。

步骤1,选中所在的工程设计,如下图步骤2,点击T ools→Bill of Meterials步骤3:选中“Place each part entry on a separate line”,并且在header和Combined propert string 中输入你所想要导出的参数,其中必须选择”Reference”,这个是器件的位号,属于唯一值,后面有大用。

至此,BOM已经按照我们想要的格式导出来的。

接下来就是修改BOM二、修改BOM的内容步骤1:打开BOM,刚打开的BOM应该是长得跟下面差不多步骤2:将期修改一下,去掉一些不必要的几行,和不必要的列“item”和”quantity”修改后应该是这样。

步骤3:根据自己的想法,修改BOM的具体内容,注意,Reference这一列一定不能修改。

这个演示只是装简单地添加了一个叫做Mount的属性,用于表明这个器件要不要焊接修改完成后,如下图所示:三、生成upd文件。

Cadence Capture CIS能够从UPD文件中自动更新器件的属性。

所以一个很重要的步骤就是生成UPD文件。

UPD文件格式的基本样子是这样子的:"{Part Reference}" "TOL""R1" "10%""U1" "/IGNORE/"步骤1:添加分号。

方便起见将工作簿修改一下名字,同时增加两个新的工作页。

如下图步骤2:在sheet2的A1格中输入="$"&sheet1!A1&"$" 。

如下图所示。

CadenceCaptureCIS批量修改元器件属性操作技巧说明

CadenceCaptureCIS批量修改元器件属性操作技巧说明

CadenceCaptureCIS批量修改元器件属性操作技巧说明⼀、导出BOM前提条件:对所有器件的位号进⾏过检测。

不允许出来两个器件使⽤相同的位号。

最简单的⽅式是通过Tool→Annotate重新进⾏编排,保证不会出错。

步骤1,选中所在的⼯程设计,如下图步骤2,点击Tools→Bill of Meterials步骤3:选中“Place each part entry on a separate line”,并且在header和Combined propert string 中输⼊你所想要导出的参数,其中必须选择”Reference”,这个是器件的位号,属于唯⼀值,后⾯有⼤⽤。

⾄此,BOM已经按照我们想要的格式导出来的。

接下来就是修改BOM⼆、修改BOM的内容步骤1:打开BOM,刚打开的BOM应该是长得跟下⾯差不多步骤2:将期修改⼀下,去掉⼀些不必要的⼏⾏,和不必要的列“item”和”quantity”修改后应该是这样。

步骤3:根据⾃⼰的想法,修改BOM的具体内容,注意,Reference这⼀列⼀定不能修改。

这个演⽰只是装简单地添加了⼀个叫做Mount的属性,⽤于表明这个器件要不要焊接修改完成后,如下图所⽰:三、⽣成upd⽂件。

Cadence Capture CIS能够从UPD⽂件中⾃动更新器件的属性。

所以⼀个很重要的步骤就是⽣成UPD⽂件。

UPD⽂件格式的基本样⼦是这样⼦的:"{Part Reference}" "TOL""R1" "10%""U1" "/IGNORE/"步骤1:添加分号。

⽅便起见将⼯作簿修改⼀下名字,同时增加两个新的⼯作页。

如下图$号。

其实添加$号也不是最终⽬的,只是这样操作⽐较简单步骤3:将sheet2的A1格的格式刷到和sheet1⼀样⼤⼩,先拉⾏,再接列。

OrCAD中元件批量替换、更新与修改属性方法

OrCAD中元件批量替换、更新与修改属性方法

问题一:有时要对原理图中某一个元件批量替换,或者给同一种元件统一添加属性值,这就要用到replace cache和update cache命令。

方法一.批量替换 replace cache打开cache,选中要替换的元件,如图所示右键,replace cache弹出替换对话框Browse选择元件库,new part name栏选择新的元件,该元件用来替换原来的元件。

Action中选择是否保留原来的属性,如果选择,那么原来的元件编号等信息保留,如果选择replace schematic properties,原来的属性全部丢失,使用元件库中的默认属性替换。

OK,执行替换。

方法二.批量更新 update cache1. 打开cache2. 选择要更新的元件3. 右键 update cache这两个命令很像,但是有区别。

1. replace cache可以改变元件库的连接,选择不同的库即可。

可以使不同的元件,也可以在不同的库中。

而update cache不能改变原理图中元件和元件库之间的连接关系,只能把新的user properties属性带进来。

2. 如果在元件库中添加了元件的footprint信息,想通过对cache操作带到原理图中,只能用replace cache命令。

问题二:OrCAD原理图中如何批量修改元件封装属性方法一:这个方法只能批量修改同一页原理图里的元件封装。

打开要修改的元件所在页,按CTRL+F调出查找对话框,如果要修改所有电阻的封装,其设置如下图所示:点“OK”后我们看到所有电阻都被选定了(当然其它不是电阻而以R开头命名的元件也被选中了,我们可以最后再单对这类元件进行修改)然后按CTRL+E,调出属性编辑窗口,用鼠标选中“PCB FootPrint”列,如下图所示:选定“Foot Print”列后按CTRL+E,在出现的对话框中敲入需要批量修改的封装名,如下图所示:点“OK”后,所有被选定的元件的封装就被批量地修改了,最后再将一些“误修改”的元件进行更正即可。

如何用Altium_Designer_批量修改属性目前最全的

如何用Altium_Designer_批量修改属性目前最全的

如何⽤Altium_Designer_批量修改属性⽬前最全的Altium Designer 批量修改属性altium designer 6PCB设计中的全局编辑功能⽤了⼀阵altium designer 感觉功能强⼤!还能直接在上⾯上⽹,所以挺看好这个版本,升级protel 99 se也是必然!这⼏天我设计⼀个飞思卡尔的控制板,原理图画好导⼊PCB后发现不会⽤全局编辑功能,99se只要双击元件后global就⾏,然后更改想要改变的选项。

经过⼀番折腾,终于发现如何使⽤altium designer的全局编辑功能了拿更改元件名称字体⼤⼩来说在元件名称(⽐如R1)上点击右键,选择查找相似对象,在弹出的对话框中有多个选项,本⽂拿更改⽂本字体⼤⼩为例PCB⽂档中,字体默认⼤⼩为Text Hight 60 mil,Text Wideth 10 mil,现在全局更改成Text Hight 30 mil,Text Wideth 5 mil,在Text Hight栏默认的是60mil,,同理Text Wideth,改好之后确定,这时字体⼤⼩为60milx10mil的全部被选中,同时会出现对话框,在出来的对话框中找到Text Hight和Text Wideth,把⾃⼰期望的字体⾼度和⼤⼩写进去,直接退出就⾏了,这时你会发现所有原来60x10的字体都变为你期望的⼤⼩了⽤Altium Designer 画PCB,想修改所有电源线宽。

摸索了⼀下,可以⽤以下两种⽅法实现,都很简单。

1.选取⼀根电源线,右键,Find Similar Objects(快捷键Shift+F),弹出对话框是让你设置筛选条件,⽐如说我们要选择所有的标号为VDD的导线,就在Net 选项中选择Same,其他为Any(默认),然后把线宽改为相同宽度,Apply下,ok。

2.利⽤PCB Filter和PCB Inspector。

PCB Filter,可以利⽤表达式选取你所需条件的任何器件;打开PCB Inspector,在条件中输⼊:InNet('VDD3.3V') and IsTrack (Net标号是你要修改的),然后Apply,这时在PCB中就可以看到所有标号为VDD3.3V的导线都被选中,然后打开PCB Inspector修改线宽,Apply,ok。

PCB批量更改元器件

PCB批量更改元器件

Protel中掌握批量修改元件方法是必须的,在原理图中及PCB中修改的方法一样。

1.点击选中其中任意一个要修改的元件。

2.右键点击该元件---Find Similar Objects 此时跳到筛选页面,看看你要改动的所有元件是不是有共同的地方而异于其它元件,比如名称,封装,管脚。

相同的就把那个“Any”改为“same”,一般改一处即可。

Apply是预览你筛选的结果,被选中的元件都变亮。

如果有其它元件也被选中了,重新筛选,全部选上要修改的元件后,点击OK。

3.此时回到了原理图页面,看到选中的元件都变亮了。

点击“Inspect”(在页面的下部)。

出现修改页面。

4.把要修改的参数修改即可。

(修改封装要自己输入封装名称,没有选择)5.关闭修改页面。

点击原理图页面右下角的“Clear”,完成。

下面以修改原理图中的瓷片电容封装和将PCB图中的整体2mm焊盘改为1.8mm为例,解说批量修改的方法。

例一例二Protel中掌握批量修改元件方法是必须的,在原理图中及PCB中修改的方法一样。

1.点击选中其中任意一个要修改的元件。

2.右键点击该元件---Find Similar Objects 此时跳到筛选页面,看看你要改动的所有元件是不是有共同的地方而异于其它元件,比如名称,封装,管脚。

相同的就把那个“Any”改为“same”,一般改一处即可。

Apply是预览你筛选的结果,被选中的元件都变亮。

如果有其它元件也被选中了,重新筛选,全部选上要修改的元件后,点击OK。

3.此时回到了原理图页面,看到选中的元件都变亮了。

点击“Inspect”(在页面的下部)。

出现修改页面。

4.把要修改的参数修改即可。

(修改封装要自己输入封装名称,没有选择)5.关闭修改页面。

点击原理图页面右下角的“Clear”,完成。

下面以修改原理图中的瓷片电容封装和将PCB图中的整体2mm焊盘改为1.8mm为例,解说批量修改的方法。

例一例二Protel中掌握批量修改元件方法是必须的,在原理图中及PCB中修改的方法一样。

Cadence Capture CIS 批量修改元器件属性操作说明

Cadence Capture CIS 批量修改元器件属性操作说明

前提条件:对所有器件的位号进行过检测。

不允许出来两个器件使用相同的位号。

最简单的方式是通过Tool Annotate重新进行编排,保证不会出错。

步骤1,选中所在的工程设计,如下图步骤2,点击Tools Bill of Meterials步骤3:选中“Place each part entry on a separate line”,并且在header和Combined propert string中输入你所想要导出的参数,其中必须选择”Reference”,这个是器件的位号,属于唯一值,后面有大用。

至此,BOM已经按照我们想要的格式导出来的。

接下来就是修改BOM二、修改BOM的内容步骤1:打开BOM,刚打开的BOM应该是长得跟下面差不多步骤2:将期修改一下,去掉一些不必要的几行,和不必要的列“item”和”quantity”修改后应该是这样。

步骤3:根据自己的想法,修改BOM的具体内容,注意,Reference这一列一定不能修改。

这个演示只是装简单地添加了一个叫做Mount的属性,用于表明这个器件要不要焊接修改完成后,如下图所示:三、生成upd文件。

Cadence Capture CIS能够从UPD文件中自动更新器件的属性。

所以一个很重要的步骤就是生成UPD文件。

UPD文件格式的基本样子是这样子的:"{Part Reference}" "TOL""R1" "10%""U1" "/IGNORE/"步骤1:添加分号。

方便起见将工作簿修改一下名字,同时增加两个新的工作页。

如下图步骤2:在sheet2的A1格中输入 ="$"&sheet1!A1&"$" 。

如下图所示。

这样做的目录是将sheet1的A1格的内容前后各加一个$号。

其实添加$号也不是最终目的,只是这样操作比较简单步骤3:将sheet2的A1格的格式刷到和sheet1一样大小,先拉行,再接列。

CadenceCaptureCIS批量修改元器件属性操作说明

CadenceCaptureCIS批量修改元器件属性操作说明

精心整理一、 导出BOM前提条件:对所有器件的位号进行过检测。

不允许出来两个器件使用相同的位号。

最简单的方式是通过Tool ✍Annotate 重新进行编排,保证不会出错。

步骤1,选中所在的工程设计,如下图步骤2,点击Tools ✍BillofMeterials步骤3:选中“Placeeachpartentryonaseparateline ”,并且在header 和Combinedpropertstring 中输入你所想要导出的参数,其中必须选择”Reference ”,这个是器件的位号,属于唯一值,后面有大用。

至此,BOM 已经按照我们想要的格式导出来的。

接下来就是修改BOM二、修改BOM 的内容步骤1步骤2这样。

步骤3 UPD步骤1步骤2的A1步骤3 步骤4先全选步骤5步骤6 步骤7步骤8:再次全部选中sheet3中的内容,并用复制所有内容。

如下图所示。

步骤9:打开记事本工具,将内容粘贴到其中。

如下图所示:步骤10:将此文件另存为UPD 文件,文件名无所谓,但是后缀一定要是*.upd到此,UPD 文件就生成完毕。

准备进行导入的工作。

四、导入UPD 文件步骤1:点击Capture 的Tool ✍UpdateProperites ,如下图所示:步骤2:在对话框中点击Browse ,并且找到刚才生成的UPD 文件。

步骤3:点击“OK ”键。

接下来会弹出一个对话框,点击YES 。

步骤4:如果文件没有生成错误,系统应该会很开心地显示下面的对话框。

至此,器件属于批量更新完毕。

精心整理五、查看一下效果:查看器件的属性,可以如下图所示操作,右击工程的dsn选后选择EditObjectProperties。

会出现编辑器件属性的页面,找找看,是不是多了一个叫Mount的属性。

ORCAD原理图中批量替换器件属性

ORCAD原理图中批量替换器件属性

ORCAD原理图中批量替换器件属性
方法一:
第一步:打开ORCAD 的设计工程文件,选中设计文件*.DSN,接着选择菜单Edit->Find…,弹出查找对话框;
第二步:在Find What 处添上你需要替换的封装名称,例如现在修改:SM/R_0603,在Scope 选择框中选择:Parts,然后点击OK;
第三步:弹出下面对话框,按照默认选项,点击OK;
第四步:在弹出的窗口中,选中你需要编辑的器件位号,然后选择菜单EDIT->Properties…,或者直接用快捷键Ctrl+E;
第五步:在PCB Footprint 属性栏,把所有的SM/R_0603,修改为SM/R_0805。

先将任意一项修改为SM/R_0805,然后点击下方的COPY 按钮;
第六步:然后在最上方的PCB Footprint 处,点击选中整条PCB Footprint,然后在点击Paste,如下图显示:
至此,我们完成了批量封装的替换。

方法二:
第一步:点击工程名,然后点击菜单Tools->Export Properties…,弹出窗口如下图设置,点击OK,生成*.exp 文件;
第二步:用office excel 打开*.exp 文件,然后选择需要修改器件的PCB Footprint 栏目,把封装信息修改为需要的封装,如下图:
因为表格操作比较方面,所以选择这种方式的优点是,对大量需要修改的属性,采用这种方式很方便;
第三步:导入修改后的属性文件*.exp;
第四步:导入属性文件后,检查是否修改正确,查看器件的属性,完成;。

Cadence Capture CIS 批量修改元器件属性操作说明

Cadence Capture CIS 批量修改元器件属性操作说明

一、导出BOM前提条件:对所有器件的位号进行过检测。

不允许出来两个器件使用相同的位号。

最简单的方式是通过Tool→Annotate重新进行编排,保证不会出错。

步骤1,选中所在的工程设计,如下图步骤2,点击Tools→Bill of Meterials步骤3:选中“Place each part entry on a separate line”,并且在header和Combined propert string 中输入你所想要导出的参数,其中必须选择”Reference”,这个是器件的位号,属于唯一值,后面有大用。

至此,BOM已经按照我们想要的格式导出来的。

接下来就是修改BOM二、修改BOM的内容步骤1:打开BOM,刚打开的BOM应该是长得跟下面差不多步骤2:将期修改一下,去掉一些不必要的几行,和不必要的列“item”和”quantity”修改后应该是这样。

步骤3:根据自己的想法,修改BOM的具体内容,注意,Reference这一列一定不能修改。

这个演示只是装简单地添加了一个叫做Mount的属性,用于表明这个器件要不要焊接修改完成后,如下图所示:三、生成upd文件。

Cadence Capture CIS能够从UPD文件中自动更新器件的属性。

所以一个很重要的步骤就是生成UPD文件。

UPD文件格式的基本样子是这样子的:"{Part Reference}" "TOL""R1" "10%""U1" "/IGNORE/"步骤1:添加分号。

方便起见将工作簿修改一下名字,同时增加两个新的工作页。

如下图步骤2:在sheet2的A1格中输入="$"&sheet1!A1&"$" 。

如下图所示。

这样做的目录是将sheet1的A1格的内容前后各加一个$号。

ORCAD中批量修改元件名称及序号的终极方法:

ORCAD中批量修改元件名称及序号的终极方法:

ORCAD 中批量修改元件名称及序号的终极方法:
1、有电路如下图,针对其中电阻进行修改:
OUT
IN
R28
1k
R58
1k R651k R821k
R1
1k R51k R181k R191k R211k C101n C91n C881n
C41n C51n
C61n
C71n
2、进入编辑元件属性窗口:
3、对元件类型排序:
4、注意我选中的信息,我想大家都知道下面我要说啥了吧。

不过还是请耐心看完,也许有你没注意到的呢。

5、最关键的部分其实就是小儿科:
将位置信息复制到EXCEL,再添加一列,存储顺序信息(想想以前的排序程序)。

我用的是WPS,在此宣传一下国产软件:WPS即免费又是正版,只有十几兆,对OFFICE深度兼容,为什么不用呢?
6、依据位置排序:可以是水平方向优先,也可以是竖直方向优先。

7、排序结果:
8、删除位置信息,添加新的名称以及序号:填上第一个往下一拖就行了。

9、对列A排序:
10、将C 列复制到器件属性编辑窗口:
11、最后电阻名称顺序:
OUT
IN
1R9
1k
1R8
1k 1R11k 1R31k
1R7
1k 1R41k 1R21k 1R51k 1R61k C101n C91n C881n
C41n C51n
C61n
C71n
仅为按位置顺序修改元件序号,似乎有些无聊,但这就是我与别人的区别。

看一下你们的硬盘分区容量,如果是10的整数倍(至少不带小数),那就是和我一样的人。

Cadence-原理图批量修改元器件属性

Cadence-原理图批量修改元器件属性

一、导出BOM前提条件:对所有器件的位号进行过检测。

不允许出来两个器件使用相同的位号。

最简单的方式是通过Tool→Annotate重新进行编排,保证不会出错。

步骤1,选中所在的工程设计,如下图步骤2,点击Tools→Bill of Meterials步骤3:选中“Place each part entry on a separate line”,并且在header和Combined propert string 中输入你所想要导出的参数,其中必须选择”Reference”,这个是器件的位号,属于唯一值,后面有大用。

至此,BOM已经按照我们想要的格式导出来的。

接下来就是修改BOM二、修改BOM的内容步骤1:打开BOM,刚打开的BOM应该是长得跟下面差不多步骤2:将期修改一下,去掉一些不必要的几行,和不必要的列“item”和”quantity”修改后应该是这样。

步骤3:根据自己的想法,修改BOM的具体内容,注意,Reference这一列一定不能修改。

这个演示只是装简单地添加了一个叫做Mount的属性,用于表明这个器件要不要焊接修改完成后,如下图所示:三、生成upd文件。

Cadence Capture CIS能够从UPD文件中自动更新器件的属性。

所以一个很重要的步骤就是生成UPD文件。

UPD文件格式的基本样子是这样子的:"{Part Reference}" "TOL""R1" "10%""U1" "/IGNORE/"步骤1:添加分号。

方便起见将工作簿修改一下名字,同时增加两个新的工作页。

如下图步骤2:在sheet2的A1格中输入="$"&sheet1!A1&"$" 。

如下图所示。

这样做的目录是将sheet1的A1格的内容前后各加一个$号。
