【CN209375710U】一种新型基于LCD的智能手机用显示屏【专利】

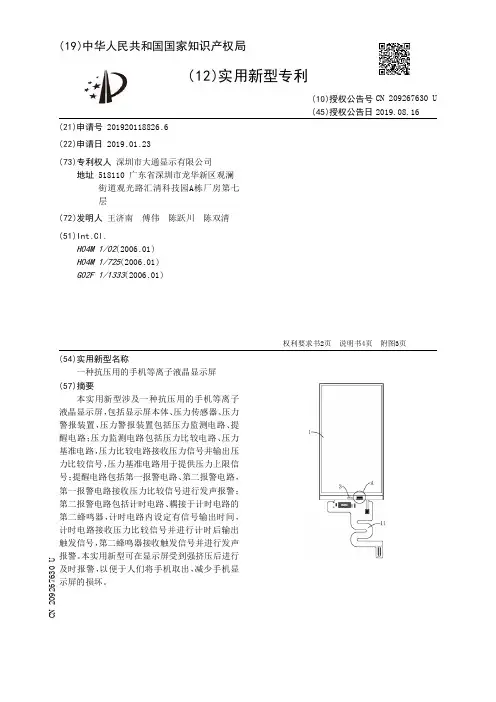

【CN209267630U】一种抗压用的手机等离子液晶显示屏【专利】
液晶显示屏,包括显示屏本体、压力传感器、压力 警 报装置 ,压 力警 报装置包括压 力监 测电 路 、提 醒电 路 ;压力监 测电 路包括压力比 较电 路 、压力 基准电路,压力比较电路接收压力信号并输出压 力比较信号,压力基准电路用于提供压力上限信 号;提醒电路包括第一报警电路、第二报警电路, 第一报警电 路接收压力比 较信号进行发声报警 ; 第二报警电路包括计时电路、耦接于计时电路的 第二蜂鸣器,计时电路内设定有信号输出时间 , 计时电 路接收 压 力比 较 信号并 进行计时 后输出 触发信号,第二蜂鸣器接收触发信号并进行发声 报警。本实用新型可在显示屏受到强挤压后进行 及时 报警 ,以 便于人 们将手机取出 ,减少手机显 示屏的损坏。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920118826 .6
(22)申请日 2019 .01 .23
(73)专利权人 深圳市大通显示有限公司 地址 518110 广东省深圳市龙华新区观澜 街道观光路汇清科技园A栋厂房第七 层
(72)发明人 王济南 傅伟 陈跃川 陈双清
所述压力监测电路(4)包括压力比较电路(41)、压力基准电路(42) ,所述压力比较电路 (41) 耦接于所述压力传感器 (2)以 接收 压力信号并输出压力比 较信号 ,所述压力基准电 路 (42) 用于给所述压力比 较电 路 (41) 提供压力上限 信号 ,即显示屏本体 (1) 受挤压损坏的压 力大小;
4 .根据权利要求3所述的一种抗压用的手机等离子液晶显示屏,其特征在于:所述滤波 电路(61)包括相互并联的电阻R7与电容C2,电阻R7与电容C2的一端耦接于比较器A1的同相 端,另一端接地。
一种基于LCD的智能手机显示屏[实用新型专利]
专利名称:一种基于LCD的智能手机显示屏专利类型:实用新型专利
发明人:陈湘林
申请号:CN201921213170.2
申请日:20190730
公开号:CN210157222U
公开日:
20200317
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种基于LCD的智能手机显示屏,包括第一保护板、显示屏本体和第一固定板,所述第一保护板的上表面放置有手机本体,所述第二转珠固定在第一支撑板的上表面,所述第一保护板的左右两端上表面均设置有连接块,所述显示屏本体安装在手机本体的上表面,所述第三保护板的4个拐角均粘贴连接有固定栓,所述第一固定板通过固定栓与第二固定板相连接,所述第二保护板的上表面固定有第一弹簧。
该基于LCD的智能手机显示屏,能防止贴保护贴歪斜,避免保护贴不能很好的起到保护的作用,且能避免手机摔落将显示屏破碎的问题,也便于手机携带,并且能对充电的手机进行散热,也利于调节人观看显示屏角度的问题。
申请人:河源华盈科技有限公司
地址:517000 广东省河源市高新区高新二路创业服务中心三楼331室
国籍:CN
代理机构:广州凯东知识产权代理有限公司
代理人:李俊康
更多信息请下载全文后查看。
一种LCD显示屏[实用新型专利]
专利名称:一种LCD显示屏
专利类型:实用新型专利
发明人:崔燕平
申请号:CN201120554928.6申请日:20111227
公开号:CN202453613U
公开日:
20120926
专利内容由知识产权出版社提供
摘要:本实用新型公开一种LCD显示屏,其特征在于,包括由显示屏本体所形成的一容置空间,该容置空间内设置有背光源模组,所述容置空间底部设置有集成模块;所述显示屏本体下设支撑架,支撑架与底座固定。
所述背光源模组包括光反射膜、光增亮膜和光补偿膜,其直接与屏体显示面紧邻相接的一侧为光反射膜和光补偿膜,直接与屏体背面紧邻一侧为光增亮膜。
本实用新型通过采用上述结构使得LCD显示屏中背光源模组及集成模块散热良好,成本低,安装工艺简单,显示屏厚度薄,重量轻。
申请人:崔燕平
地址:528500 广东省佛山市高明区荷城街道双埇村一社15号
国籍:CN
更多信息请下载全文后查看。
一种手机用液晶显示屏[发明专利]
专利名称:一种手机用液晶显示屏专利类型:发明专利
发明人:杨锦喜
申请号:CN201711144096.9申请日:20171117
公开号:CN107948350A
公开日:
20180420
专利内容由知识产权出版社提供
摘要:本发明公开了一种手机用液晶显示屏,其结构包括数据传输端子、连接线、外框、显示屏、安装装置,数据传输端子设于连接线上,连接线的一端与显示屏电连接,另一端上设有数据传输端子,显示屏安装在外框内部,显示屏与外框相配合,安装装置设于显示屏与外框之间,安装装置与外框机械连接,本发明通过一号L型卡块与二号L型卡块上的齿状扣将显示屏固定在外框内,确保显示屏的牢固性,避免手机摔落时容易导致内部的液晶显示屏错位,导致内部元件接触不良,影响设备的正常使用。
申请人:龙川耀宇科技有限公司
地址:517300 广东省河源市龙川县宝龙工业园内
国籍:CN
代理机构:广州凯东知识产权代理有限公司
代理人:罗丹
更多信息请下载全文后查看。
一种具有防护性能的手机显示屏[实用新型专利]
专利名称:一种具有防护性能的手机显示屏专利类型:实用新型专利
发明人:申小玲
申请号:CN202021515784.9
申请日:20200728
公开号:CN212519072U
公开日:
20210209
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种具有防护性能的手机显示屏,包括金属底板、石墨烯外壳,所述金属底板的上表面设置有液晶层,所述液晶层的上表面设置有偏光层,所述偏光层的上表面设置有第一纳米玻璃层,所述第一纳米玻璃层的上表面设置有触摸面板层,所述触摸面板层的上表面设置有第二纳米玻璃层,所述第二纳米玻璃层的上表面设置有PET材质层,所述PET材质层的上表面设置有粘结层。
本实用新型中,通过两层纳米玻璃层为手机提供良好的隔辐射性能,使用蓝宝石材料涂层与钢化玻璃层起到双重保护作用,在出现裂痕后不会有碎屑掉落,可自修复,在三个金属片、石墨烯外壳的作用下进行散热,安装非常快捷,不会在接触面处聚集灰尘。
申请人:盐城易快来科技有限公司
地址:224000 江苏省盐城市盐都区盐龙街道智能终端创业园C9号厂房
国籍:CN
代理机构:盐城平易安通知识产权代理事务所(普通合伙)
代理人:汪磊
更多信息请下载全文后查看。
手机液晶显示屏组件[实用新型专利]
专利名称:手机液晶显示屏组件
专利类型:实用新型专利
发明人:王清云,郑金鉴,赖荣,王瑞婷申请号:CN201621176828.3
申请日:20161026
公开号:CN206115080U
公开日:
20170419
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种手机液晶显示屏组件,其包括:液晶显示器、安装于液晶显示器上的PCB大板、PCB小板及柔性电路板。
PCB大板位于液晶显示器底面的顶端,PCB小板位于液晶显示器底面的底端,柔性电路板位于PCB大板、PCB小板之间。
柔性电路板包括主体板、自主体板凸伸的第一弯折部、第二弯折部及第三弯折部,第一弯折部与PCB大板连接,第二弯折部与PCB小板连接,第三弯折部与液晶显示器连接。
以上手机液晶显示屏组件,由于结构合理,空间占用小,便于一些手机配件的放置,节省了一些部件的使用,减少了生产成本,非常实用。
申请人:广东以诺通讯有限公司
地址:523770 广东省东莞市大朗镇松木山村利祥路137、139号
国籍:CN
代理机构:广州华进联合专利商标代理有限公司
代理人:舒丁
更多信息请下载全文后查看。
一种防漏光的手机液晶显示屏[实用新型专利]
专利名称:一种防漏光的手机液晶显示屏专利类型:实用新型专利
发明人:林明枢
申请号:CN201420355944.6
申请日:20140630
公开号:CN203982042U
公开日:
20141203
专利内容由知识产权出版社提供
摘要:本实用新型涉及计算机周边技术领域,具体地说,涉及一种防漏光的手机液晶显示屏。
本实用新型包括背光模组和底框,所述背光模组包括导光板和位于导光板一侧的PCB板,所述PCB板设有多颗LED,所述背光模组的下方设有反光片,反光片固定于底框,导光板和PCB板分别位于反光片上,所述PCB板的上方设有挡光板,挡光板的一端与底框连接,挡光板的另一端与导光板的上端抵接,所述PCB板表面设有反光膜。
本实用新型通过设置挡光板、反光片,减少了LED光源的漏光,同时设计反光膜减少导光板的漏光,有利于提高光利用率,节省成本。
申请人:东莞市亚星半导体有限公司
地址:523000 广东省东莞市大岭山镇水朗村亚星工业园
国籍:CN
代理机构:东莞市华南专利商标事务所有限公司
代理人:李玉平
更多信息请下载全文后查看。
一种手机防静电液晶显示屏[实用新型专利]
专利名称:一种手机防静电液晶显示屏专利类型:实用新型专利
发明人:季云飞,杨建
申请号:CN201922222616.4
申请日:20191212
公开号:CN210578689U
公开日:
20200519
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种手机防静电液晶显示屏,包括显示屏主体,显示屏主体的底面设置有下玻璃基板,下玻璃基板的表面贴装有导电薄膜,导电薄膜的表面贴装有液晶屏,液晶屏的表面贴装有上基板玻璃,上基板玻璃的表面贴装有触摸屏,导电薄膜的两侧均设置有导电银浆镀层,导电薄膜通过导电银浆镀层与下玻璃基板的接地端电连接;本实用新型可将静电产生的电荷能量通过导电薄膜排出,提高手机液晶显示屏的防静电效果;显示屏外圈设置有边框,可对显示屏外圈接缝处进行紧固防护,防止显示屏开裂;边框四角设置有减震弹簧,减震弹簧能够缓冲掉由手机外壳传递进入手机屏幕冲击作用力,减小撞击、震动对于显示屏的损害,极大的降低手机显示屏碎裂的概率。
申请人:东莞而基毕电子科技有限公司
地址:523000 广东省东莞市清溪镇清渔路107号3号楼301室
国籍:CN
代理机构:东莞市永邦知识产权代理事务所(普通合伙)
代理人:曾婉忆
更多信息请下载全文后查看。
手机液晶显示器[实用新型专利]
专利名称:手机液晶显示器专利类型:实用新型专利
发明人:麻友民
申请号:CN201120423900.9申请日:20111031
公开号:CN202121644U
公开日:
20120118
专利内容由知识产权出版社提供
摘要:本实用新型公开一种手机液晶显示器,包括放大模块和防震模块,所述放大模块固定安装在LCD上,所述防震模块安装在所述LCD四周,所述放大模块为放大镜或其他具有放大功能的镜面,所述防震模块包括架体和防震垫片。
本实用新型能够放大显示内容,减少因外力的冲击对手机器幕的损害,延长了手机液晶显示器的使用寿命。
申请人:世成电子(深圳)有限公司
地址:518126 广东省深圳市宝安区西乡街道固戍社区南太路2号世成工业园南太工业园
国籍:CN
代理机构:北京同辉知识产权代理事务所(普通合伙)
代理人:刘洪勋
更多信息请下载全文后查看。
一种智能e+LCD触摸一体机[实用新型专利]
专利名称:一种智能e+LCD触摸一体机专利类型:实用新型专利
发明人:潘昌杭
申请号:CN201520263019.5
申请日:20150427
公开号:CN204650943U
公开日:
20150916
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种智能e+LCD触摸一体机。
本实用新型包括铝型材框架模块、前钢化玻璃面板模块、后钢化玻璃面板模块、LCD显示屏模块、主机模块、底座配重模块和底座装饰模块。
在底座配重模块的外表面包覆底座装饰模块,铝型材框架模块垂直安放在底座配重模块上,铝型材框架模块的内部装有LCD显示屏模块和主机模块,其中LCD显示屏模块位于上部,主机模块位于下部,在铝型材框架模块的外表面分别装有前钢化玻璃面板模块和后钢化玻璃面板模块,前钢化玻璃面板模块与LCD显示屏模块相对。
本实用新型可以在保证产品结构模块装配,产品加工精细,材料可共用性,产品外观整体效果美观,整洁。
并且将大幅度降低的产品制造成本。
申请人:杭州柏年光电标饰有限公司
地址:311100 浙江省杭州市钱江经济开发区南公河路1号柏年产业园
国籍:CN
代理机构:浙江杭州金通专利事务所有限公司
代理人:王佳健
更多信息请下载全文后查看。
一种防静电的LCD液晶显示屏[实用新型专利]
专利名称:一种防静电的LCD液晶显示屏专利类型:实用新型专利
发明人:裴江敏
申请号:CN201621309187.4
申请日:20161201
公开号:CN206193399U
公开日:
20170524
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种防静电的LCD液晶显示屏,包括显示屏本体和导电泡棉层,所述显示屏本体包括封接边和液晶体,所述封接边设置在显示屏本体的外侧,所述显示屏本体上位于封接边下方的左右两侧位置设有上偏光片和下偏光片,在所述上偏光片与下偏光片的内部设有面玻璃基板和底玻璃基板,所述液晶体设置在面玻璃基板与底玻璃基板中间,所述显示屏本体的下方安装有芯片,所述芯片电性连接引线模板,所述导电泡棉层粘附在显示屏本体的背面,所述导电泡棉层与显示屏本体的地线电性连接。
本实用新型能够有效去除显示屏上的静电,防止落灰,使用效果好。
申请人:东莞市埃亚森光电有限公司
地址:523000 广东省东莞市塘厦镇科苑城科苑大道8号一楼A
国籍:CN
代理机构:深圳市智圈知识产权代理事务所(普通合伙)
代理人:韩绍君
更多信息请下载全文后查看。
一种触摸与显示一体的LCD[实用新型专利]
专利名称:一种触摸与显示一体的LCD 专利类型:实用新型专利
发明人:刘永祥,任中奎,洪俊斌
申请号:CN202021806131.6
申请日:20200826
公开号:CN212541306U
公开日:
20210212
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种触摸与显示一体的LCD,包括TOPGLASS和BOTTOMGLASS,所述TOPGLASS后端设置有第一ITO面,所述BOTTOMGLASS后端设置有第二ITO面,所述第二ITO 面和第一ITO面相互贴合,所述TOPGLASS上设置有触摸按键,所述触摸按键内设置有触摸电极,第一ITO面上设置有SEG电极和第一上下ITO导通点,所述第二ITO面上设置有第二ITO导通点,所述TOPGLASS前端设置有显示图案。
该触摸与显示一体的LCD,采用单面ITO玻璃,将触摸按键和显示图案及连接线制作在同一ITO面,且显示图案从表面丝印转换成可控的、显示与不显示的图案,在不工作时,LCD底色一致,提高LCD的档次,真正实现一种触摸与显示一体的LCD。
申请人:赣州市秋田微电子有限公司
地址:341007 江西省赣州市章贡区水西有色冶金基地
国籍:CN
代理机构:赣州智府晟泽知识产权代理事务所(普通合伙)
代理人:姜建华
更多信息请下载全文后查看。
一种老年手机显示屏[实用新型专利]
专利名称:一种老年手机显示屏专利类型:实用新型专利
发明人:周滇湘
申请号:CN201920230250.2申请日:20190222
公开号:CN209402557U
公开日:
20190917
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种老年手机显示屏,其属于手机显示屏技术领域。
本实用新型包括套接于手机壳内的显示屏本体(10),所述显示屏本体(10)在四角处设置有台阶部(11),所述台阶部(11)上固接有防护弹簧(3)。
本实用新型的有益效果是,通过在显示屏本体四角上开设台阶部,并在台阶部上设置防护弹簧,防护弹簧能够缓冲掉由手机外壳传递进入手机内部的冲击作用力,从而减小对于显示屏本体的损害,起到对手机整体的保护作用,极大得降低手机显示屏碎裂的概率;而且,本实用新型结构简单,适用性强,易于推广。
申请人:宜宾明德通讯技术有限公司
地址:644005 四川省宜宾市临港经济技术开发区港园大道西段7号18栋楼
国籍:CN
代理机构:成都睿道专利代理事务所(普通合伙)
代理人:冯琬茹
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
权利要求书1页 说明书3页 附图3页
CN 209375710 U
CN 209375710 U
权 利 要 求 书
1/1 页
1 .一种新型基于LCD的智能手机用显示屏,包括显示屏(1),其特征在于,所述显示屏 (1)的下端前表面中间位置处设置有Home键(2),且显示屏(1)的上端前表面中间位置处固 定设置有耳麦(3),所述显示屏(1)的上端前表面靠近耳麦(3)的两侧位置处均设置有摄像 头(4),且显示屏(1)的上端前表面位于摄像头(4)的外围处固定粘接有连接块(5),所述显 示屏(1)的上端前表面靠近连接块(5)的上方位置处固定连接有连接带(6),所述连接带(6) 的一端固定连接有固定块(7)。
2
CN 209375710 U
说 明 书
1/3 页
一种新型基于LCD的智能手机用显示屏
技术领域 [0001] 本实用新型涉及手机显示屏技术领域,具体是一种新型基于LCD的智能手机用显 示屏。
背景技术 [0002] LCD的构造是在两片平行的玻璃基板当中放置液晶盒,下基板玻璃上设置TFT(薄 膜晶体管) ,上基板玻璃上设置彩色滤光片,通过TFT上的信号与电压改变来控制液晶分子 的转动方向 ,从而达到控制每个像素点偏振光出射与否而达到显示目的 ,现在LCD已 经替代 CRT成为主流,价格也已经下降了很多,并已充分的普及。 [0003] 但是目前现有的LCD手机显示屏设计不合理,仍然存在一些缺点,现有的LCD手机 显示屏的 抗 刮性能差 ,且防 辐射性能不好 ,现有的 手机显示屏的 摄像头 和耳麦容易进入灰 尘,从而影响了该装置的正常使用。 [0004] 中国专利公开了一种基于LCD的智能手机显示屏(授权公告号 CN207833162U),该 专利技术能够通过在显示屏外壳的内部依次夹设有触摸屏、感应屏和底屏,如此设置能够 提升手机显示屏的精度,同时基于LCD设计的显示屏具有触摸精度高,环保,耗能低等优点, 但是该装置抗刮性能和防辐射性能比较差。因此,本领域技术人员提供了一种新型基于LCD 的智能手机用显示屏,以解决上述背景技术中提出的问题。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920109405 .7
(22)申请日 2019 .01 .23
(73)专利权人 赤峰拓佳光电有限公司 地址 内蒙古自治区赤峰市红山区红山经济 开发区1幢(拓佳电子产业园内 )
(72)发明人 陈志伟
(51)Int .Cl . H04M 1/02(2006 .01) G09F 9/35(2006 .01)
2 .根据权利要求1所述的一种新型基于LCD的智的前表面均设置有磁性层(501),所述固定块(7)的大小等于连接块 (5)的大小。
3 .根据权利要求1所述的一种新型基于LCD的智能手机用显示屏,其特征在于,所述连 接带(6)与显示屏(1)之间通过强力胶固定粘接,且连接带(6)具有弹性。
(10)授权公告号 CN 209375710 U (45)授权公告日 2019.09.10
( 54 )实用新型名称 一种新型基于LCD的智能手机用显示屏
( 57 )摘要 本实用新型涉及手机显示屏技术领域,具体
是一 种新型基于LCD的 智能 手机 用显示 屏 ,包括 显示屏,所述显示屏的下端前表面中间位置处设 置有Home键,且显示屏的上端前表面中间位置处 固定设置有耳麦,所述显示屏的上端前表面靠近 耳麦的两侧位置处均设置有摄像头。该装置结构 设计科学合理 ,通过设置抗刮层能够对显示屏起 到很好的保护作用,而防辐射层能够减轻手机对 人员的伤害,当不使用手机时 ,通过设置连接块 和固定块能够防止摄像头和耳麦进入灰尘,而磁 性层能够将连接块和固定块稳固的连接在一起, 当人员将手机放在太阳底下时 ,通过设置光伏板 能够将太阳的光能转化为电能储存到手机的电 池中。
6 .根据权利要求1所述的一种新型基于LCD的智能手机用显示屏,其特征在于,所述显 示屏(1)包括有LCD屏(101),所述LCD屏(101)的上表面固定连接有防水层(102),所述防水 层(102)的上表面固定连接有防辐射层(103),所述防辐射层(103)的上表面固定粘接有抗 刮层(104)。
7 .根据权利要求6所述的一种新型基于LCD的智能手机用显示屏,其特征在于,所述防 水层(102)的表面涂有防水剂,所述防辐射层(103)为钨粉、钼粉和纳米氧化铝按质量比1: 1:2的混合涂层组成,所述抗刮层(104)是一种聚酯薄膜材质构件。
4 .根据权利要求1所述的一种新型基于LCD的智能手机用显示屏,其特征在于,所述固 定块(7)的后表面开设有凹槽(701),所述凹槽(701)的内部固定安装有光伏板(702),且凹 槽(701)的外部通过螺栓(704)固定连接有石英玻璃层(703)。
5 .根据权利要求4所述的一种新型基于LCD的智能手机用显示屏,其特征在于,所述光 伏板(702)为柔性电池,且光伏板(702)与手机内部电池电性连接。
实用新型内容 [0005] 本实用新型的目的在于提供一种新型基于LCD的智能手机用显示屏,以解决上述 背景技术中提出的问题。 [0006] 为实现上述目的,本实用新型提供如下技术方案:一种新型基于LCD的智能手机用 显示屏,包括显示屏,所述显示屏的下端前表面中间位置处设置有Home键,且显示屏的上端 前表面中间位置处固定设置有耳麦,所述显示屏的上端前表面靠近耳麦的两侧位置处均设 置有摄像头 ,且显示屏的 上端前表面位于摄像头的 外围处固定粘接有连接块 ,所述显示屏 的上端前表面靠近连接块的上方位置处固定连接有连接带,所述连接带的一端固定连接有 固定块。 [0007] 作为本实用新型再进一步的方案:所述连接块和固定块的前表面均设置有磁性 层,所述固定块的大小等于连接块的大小。 [0008] 作为本实用新型再进一步的方案:所述连接带与显示屏之间通过强力胶固定粘 接,且连接带具有弹性。 [0009] 作为本实用新型再进一步的方案:所述固定块的后表面开设有凹槽,所述凹槽的 内部固定安装有光伏板,且凹槽的外部通过螺栓固定连接有石英玻璃层。 [0010] 作为本实用新型再进一步的方案:所述光伏板为柔性电池,且光伏板与手机内部 电池电性连接。 [0011] 作为本实用新型再进一步的方案:所述显示屏包括有LCD屏,所述LCD屏的上表面
