P521光耦详细解答
光耦p521及核心电路剖析[整理版]
![光耦p521及核心电路剖析[整理版]](https://img.taocdn.com/s3/m/2bc9a7d80408763231126edb6f1aff00bed570c5.png)
此原理图中使用了三个光耦集成芯片，P521，P521*2，P521*4。
总共7个光耦
内部电路图如下：
P521的3脚接地，2脚与DI接口连接，测试DCS系统的DO反应时间一脚经过电阻R20,R18后与高电平连接（此处在PCB中没有连接）
电阻R19起到上拉电阻的作用，使得2脚默认电平为高。
电容作用未知。
4脚与单片机相连，通过RD9电位的高低，判断是否接收到DI信号。
P521*2外围电路如下图，1，3脚被拉高，2，4脚分别与单片机相连，单片机通过2,4脚给出时钟和数据信号，再通过5,7脚传给AD420。
AD420的2脚可以提供高电平，电阻A2，R都是上拉电阻。
此光耦芯片应用在AI测试中，电路通过两个光耦来实现AD420的数字数据写入，进而转化为模拟电流输出，并最终接到本设备的AO接口上。
P521*3外围电路如下图，RB1，RB2，RB3，RB4分别与单片机管脚连接，当按下DI 测试按键后，RB1~RB4中的某一路信号电平变为低电平，则DO1~DO4中对应的一路线路导通，此时DCS系统接收到DI信号，此系统开始计时，直到测试鼠标按下，则计时停止。
有四路DO通道，在测试时使用哪一路，如何选择？。

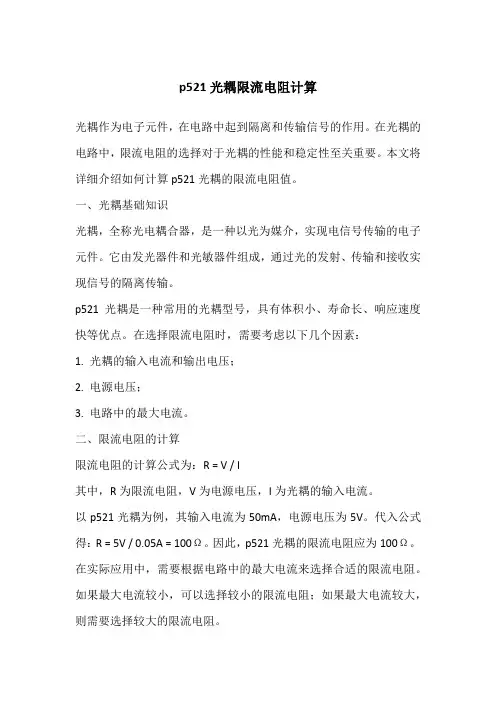

p521光耦限流电阻计算
p521光耦限流电阻计算光耦作为电子元件，在电路中起到隔离和传输信号的作用。
在光耦的电路中，限流电阻的选择对于光耦的性能和稳定性至关重要。
本文将详细介绍如何计算p521光耦的限流电阻值。
一、光耦基础知识光耦，全称光电耦合器，是一种以光为媒介，实现电信号传输的电子元件。
它由发光器件和光敏器件组成，通过光的发射、传输和接收实现信号的隔离传输。
p521光耦是一种常用的光耦型号，具有体积小、寿命长、响应速度快等优点。
在选择限流电阻时，需要考虑以下几个因素：1. 光耦的输入电流和输出电压；2. 电源电压；3. 电路中的最大电流。
二、限流电阻的计算限流电阻的计算公式为：R = V / I其中，R为限流电阻，V为电源电压，I为光耦的输入电流。
以p521光耦为例，其输入电流为50mA，电源电压为5V。
代入公式得：R = 5V / 0.05A = 100Ω。
因此，p521光耦的限流电阻应为100Ω。
在实际应用中，需要根据电路中的最大电流来选择合适的限流电阻。
如果最大电流较小，可以选择较小的限流电阻；如果最大电流较大，则需要选择较大的限流电阻。
三、注意事项1. 在选择限流电阻时，需要考虑电阻的精度和稳定性。
精度越高、稳定性越好，光耦的性能和稳定性就越好。
2. 需要注意限流电阻的功率。
如果电阻的功率较小，长时间工作可能会导致电阻发热甚至烧毁。
因此，需要根据电路中的实际功率来选择合适的电阻功率。
3. 在使用光耦时，需要注意避免过电压和过电流的情况。
过电压和过电流可能会导致光耦性能下降甚至损坏。
因此，需要在电路中加入保护措施，如限流电阻、稳压管等。
4. 在安装光耦时，需要注意发光器件和光敏器件之间的距离。
距离过大或过小都会影响光耦的性能和稳定性。
因此，需要根据光耦的规格书和实际需求来选择合适的距离。
5. 在调试电路时，需要注意观察光耦的工作状态。
如果发现光耦的工作状态异常，需要及时调整限流电阻的阻值或更换其他型号的光耦。
p521和pc817的区别
pc817光耦可以带换p521光耦的，PC817常用在开关电源中，线性度好一点。
光耦CE脚间电压不超过35V就基本能代用的。
看什么情况，一般情况下可以，但521的转换速度要比817的快一倍左右
完全可以啊，一般你是和431搭配吧。
但是如果是后续生产，还是要用817，因为521价格要1.1左右，而817只要接近3毛钱。
光耦p521和pc817有什么区别一个是普通光耦，而817线性光耦功率不一样，代负载能力不一样
虽然两个是常用的光耦，但是他们的参数有一个最主要的不同就是耐压！VCEO
PC817的VCEO只有35V，TLP521的是55V。
能不能代换要看你的具体应用，你先判断你的应用，光耦CE脚间电压不超过35V。
就基本能代用的
光耦p521 的输入电流电压，输出电流电压是多少？输入端：正向导通电压1.2V左右，正向导通电流10mA左右。
输出端和具体电路有关系。
5mA也可以工作
R=U/I=(3.3V-1.2V)/5mA=420欧，选430欧，1/4W的就可以了。
PC817是夏普公司的线性光耦线性好，速度比较慢，价格便宜3毛左右P521是东芝公司的，开关光耦速度快，价格贵, 1块左右
PC817的VCEO只有35V，TLP521的是55V。
P521光电耦合器
P521光电耦合器P521 光电耦合器最佳答案：摘要线性光耦合器是目前国际上正推广应用的一种新型光电隔离器件。
文中介绍其性能特点、产品分类，以及它在单片开关电源中的应用。
关键词光耦合器线性电流传输比通信单片开关电源光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。
它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。
当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。
普通光耦合器只能传输数字（开关）信号，不适合传输模拟信号。
近年来问世的线性光耦合器能够传输连续变化的模拟电压或模拟电流信号，使其应用领域大为拓宽。
1 光耦合器的类型及性能特点1.1 光耦合器的类型光耦合器有双列直插式、管式、光导纤维式等多种封装形式，其种类达数十种。
光耦合器的分类及内部电路如图1所示。
图中是8种典型产品的型号：(a)通用型(无基极引线)；(b)通用型(有基极引线)；(c)达林顿型；(d)高速型；(e)光集成电路；(f)光纤型；(g)光敏晶闸管型；(h)光敏场效应管型。
1.2 光耦合器的性能特点光耦合器的主要优点是单向传输信号，输入端与输出端完全实现了电气隔离，抗干扰能力强，使用寿命长，传输效率高。
它广泛用于电平转换、信号隔离、级间隔离、开关电路、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。
在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。
光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat)。
此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。
tlp521光耦参数
tlp521光耦参数
TLP521是一种可编程场效应晶体管（FET）光耦，其主要用途是将输入信号转换为输出信号并进行隔离。
本文将详细介绍TLP521的参数和特性。
1. 输入电流
TLP521的最大输入电流为50mA，这是光耦工作的关键参数之一。
输入电流过大可能会导致光电元件过热或损坏，因此需要在使用时仔细控制。
2. 工作温度
TLP521光耦的工作温度范围为-55℃到100℃。
正常情况下，光耦应该在其指定的工作温度范围内运行，以免影响性能或寿命。
3. 灵敏度
TLP521的最小发光电流（IFLH）为5mA，这是光耦的灵敏度的关键参数。
发光电流越低，光耦的灵敏度就越高。
因此，TLP521是相对较敏感的光耦。
4. 输出电压
TLP521的最大输出电压为80V，这是光耦输出电信号的关键参数。
如果需要更高的输出电压，可以考虑其他光耦型号。
5. 响应时间
TLP521的最大响应时间为4微秒，这也是光耦的关键参数之一。
响应时间越短，光耦的应用范围就越广。
6. 绝缘电阻
TLP521的最小绝缘电阻为10^10欧姆，这是光耦进行隔离的关键参数之一。
绝缘电阻越高，光耦进行隔离的效果就越好。
总之，TLP521是一种功能强大的光耦，适用于许多应用，包括自动化控制、通信、电力等领域。
了解TLP521的参数和特性有助于更好地选择和使用这种光耦。

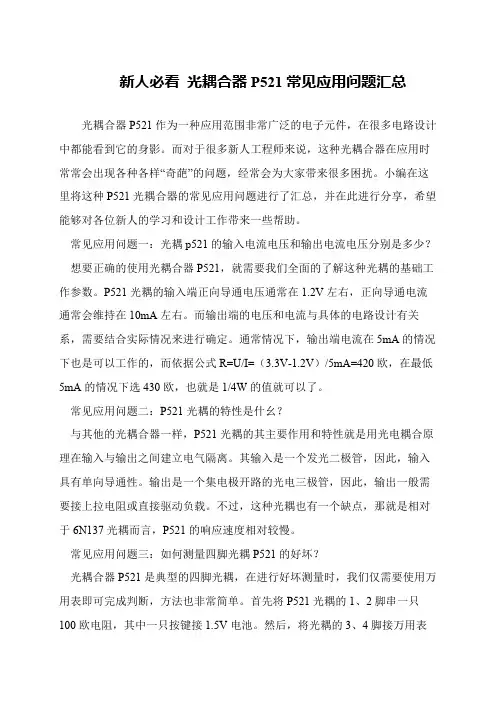

新人必看 光耦合器P521常见应用问题汇总
新人必看光耦合器P521常见应用问题汇总光耦合器P521作为一种应用范围非常广泛的电子元件，在很多电路设计中都能看到它的身影。
而对于很多新人工程师来说，这种光耦合器在应用时常常会出现各种各样“奇葩”的问题，经常会为大家带来很多困扰。
小编在这里将这种P521光耦合器的常见应用问题进行了汇总，并在此进行分享，希望能够对各位新人的学习和设计工作带来一些帮助。
常见应用问题一：光耦p521的输入电流电压和输出电流电压分别是多少？ 想要正确的使用光耦合器P521，就需要我们全面的了解这种光耦的基础工作参数。
P521光耦的输入端正向导通电压通常在1.2V左右，正向导通电流通常会维持在10mA左右。
而输出端的电压和电流与具体的电路设计有关系，需要结合实际情况来进行确定。
通常情况下，输出端电流在5mA的情况下也是可以工作的，而依据公式R=U/I=（3.3V-1.2V）/5mA=420欧，在最低5mA的情况下选430欧，也就是1/4W的值就可以了。
常见应用问题二：P521光耦的特性是什幺？ 与其他的光耦合器一样，P521光耦的其主要作用和特性就是用光电耦合原理在输入与输出之间建立电气隔离。
其输入是一个发光二极管，因此，输入具有单向导通性。
输出是一个集电极开路的光电三极管，因此，输出一般需要接上拉电阻或直接驱动负载。
不过，这种光耦也有一个缺点，那就是相对于6N137光耦而言，P521的响应速度相对较慢。
常见应用问题三：如何测量四脚光耦P521的好坏？ 光耦合器P521是典型的四脚光耦，在进行好坏测量时，我们仅需要使用万用表即可完成判断，方法也非常简单。
首先将P521光耦的1、2脚串一只100欧电阻，其中一只按键接1.5V电池。
然后，将光耦的3、4脚接万用表。
光耦pc817与P521光耦的应用(1)
光耦pc817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。
<光耦pc817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。
普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。
线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。
\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。
普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。
线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。
光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。
且这两脚为低压端，也就是反馈信号引入端。
在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。
当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。
同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。
光耦能否代用，主要看其CTR参数值是否接近。
测量的实质就是：就是分别去测发光二极管和3极管的好坏。
另外一种测量说法：用两个万用表就可以测了。
光电耦合器由发光二极管和受光三极管封可以。
TL431与TLP521的光耦反馈电路几种连接方式及其工作原理之欧阳数创编
在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。
但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。
而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。
本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。
1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。
这里以TLP521为例，介绍这类光耦的特性。
TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。
副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。
作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。
此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。
通常选择TL431结合TLP521进行反馈。
这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。
常见的光耦反馈第1种接法，如图1所示。
图中，Vo为输出电压，Vd为芯片的供电电压。
com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。
注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。
图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。
p521光耦参数
p521光耦参数P521光耦是一种用于连接不同电子设备的光耦，是一种光学性能优异的元件，在汽车、通信设备和消费电子产品中应用广泛，能够传输高速数据。
P521光耦是一种外壳和外壳尺寸相同，内部由相干光发射器和接收器组成的光电耦合器，主要由前端电路板、后端电路板、支架以及连接支架等组成，其中前端电路板由激光光源、TOSA/ROSA/TOD、滤波器等构成，而后端电路板由APD、放大器、光电耦合器等构成。
这种结构使得P521光耦具有良好的阻抗匹配性，稳定的电压和电流，并且具有较强的抗电磁干扰能力，此外，其封装结构防水性好，可用于恶劣环境中，非常适用于汽车、通信设备和消费电子设备中的应用。
P521光耦参数分包括常规参数和主要参数，其中常规参数包括：发射器工作电压、接收器工作电压、发射器发射电流、接收器接收电流、发射器输出功率、频率特性以及输入阻抗、输出阻抗等；主要参数则包括：输入端真实光功率、输出端真实光功率、噪声比、调制带宽、回传响应时间、温度特性和抗电磁干扰能力等。
根据现有的行业标准，P521光耦要求其发射器最大输出功率必须大于或等于3dBm，接收器最大接收电流要求大于或等于20mA，除此之外，还需要保证输入端真实光功率大于或等于-20dBm，输出端真实光功率大于或等于-10dBm，噪声比大于或等于6dB，传输网络延迟小于或等于20μs，调制带宽大于或等于2.5GHz，带宽传输时延小于或等于0.4ns，抗电磁干扰能力大于或等于50dB，安装位置的温度环境温度要求为0°C-85°C。
综上所述，P521光耦是一种高效、高稳定性的行业标准电子元件，主要由激光光源、TOSA/ROSA/TOD、滤波器、APD、放大器、光电耦合器等构成，并且具有良好的阻抗匹配性、稳定的电压和电流、较强的抗电磁干扰能力以及防水性，在汽车、通信设备和消费电子产品中应用广泛，能够传输高速数据，可用于恶劣环境中。
同时，P521光耦参数也有明确的标准，必须符合具体的要求才能得到满足，例如输入端真实光功率必须大于或等于-20dBm，输出端真实光功率大于或等于-10dBm，噪声比大于或等于6dB，抗电磁干扰能力大于或等于50dB等。
TL431与TLP521的光耦反馈电路几种连接方式及其工作原理
在一般的隔离电源中，光耦隔离反馈是一种简单、低成本的方式。
但对于光耦反馈的各种连接方式及其区别，目前尚未见到比较深入的研究。
而且在很多场合下，由于对光耦的工作原理理解不够深入，光耦接法混乱，往往导致电路不能正常工作。
本研究将详细分析光耦工作原理，并针对光耦反馈的几种典型接法加以对比研究。
1 常见的几种连接方式及其工作原理常用于反馈的光耦型号有TLP521、PC817等。
这里以TLP521为例，介绍这类光耦的特性。
TLP521的原边相当于一个发光二极管，原边电流If越大，光强越强，副边三极管的电流Ic越大。
副边三极管电流Ic与原边二极管电流If的比值称为光耦的电流放大系数，该系数随温度变化而变化，且受温度影响较大。
作反馈用的光耦正是利用“原边电流变化将导致副边电流变化”来实现反馈，因此在环境温度变化剧烈的场合，由于放大系数的温漂比较大，应尽量不通过光耦实现反馈。
此外，使用这类光耦必须注意设计外围参数，使其工作在比较宽的线性带内，否则电路对运行参数的敏感度太强，不利于电路的稳定工作。
通常选择TL431结合TLP521进行反馈。
这时，TL431的工作原理相当于一个内部基准为2.5 V的电压误差放大器，所以在其1脚与3脚之间，要接补偿网络。
常见的光耦反馈第1种接法，如图1所示。
图中，Vo为输出电压，Vd为芯片的供电电压。
com信号接芯片的误差放大器输出脚，或者把PWM 芯片(如UC3525)的内部电压误差放大器接成同相放大器形式，com信号则接到其对应的同相端引脚。
注意左边的地为输出电压地，右边的地为芯片供电电压地，两者之间用光耦隔离。
图1所示接法的工作原理如下：当输出电压升高时，TL431的1脚(相当于电压误差放大器的反向输入端)电压上升，3脚(相当于电压误差放大器的输出脚)电压下降，光耦TLP 521的原边电流If增大，光耦的另一端输出电流Ic增大，电阻R4上的电压降增大，com 引脚电压下降，占空比减小，输出电压减小；反之，当输出电压降低时，调节过程类似。
p521光耦参数
p521光耦参数
P521光耦参数是光耦件中比较重要的参数之一。
P521光耦是一种可靠性高且环保友好的光孤岛光耦件，它包含两个有源元件和一个光耦大件，这类产品功能强大，可以实现光电信号同步转换，可以用于触摸控制、数据传输、灯光控制等光子控制相关的领域。
P521光耦参数主要包括发射端参数、接收端参数、光耦件参数三大部分。
发射端参数主要包括发光强度、驱动电流、触发电压、温度范围和应用环境等。
接收端参数是指接收端的工作电压、物理尺寸、使用环境和保护电路状态等。
光耦件的参数主要有耦合参数、绝缘电阻、成色系数、最大可用电流和产品工作温度范围等。
P521光耦参数是光耦件可靠性、性能和可用性的重要保证。
根据客户使用和环境要求，可以灵活选择合适的参数，实现光子控制相关应用。
另外，更换台，和更换环境对此类光耦的影响有限，这两点可以大大提升客户使用P521光耦的稳定度。
关于ＴＬＰ５２１的使用
关于ＴＬＰ５２１的使用做毕业设计要用到光耦合，选了个TLP521型的感觉是电流驱动型的，中间出现了些问题，拿出来探讨，希望大家不要出现类似的错误。
重要参数：输入输出电流都是50ＭＡ左右，这是最大值吧，最好不要超过８０MA，不过太小了也不行，太小了输入端不能使发光二极管导通。
限流一般用限流电阻实现。
电压范围较大，就输入级而言，导通时就不用说，就是发光二极管的电压，不过正反向偏压好像不能超过5~6Ｖ的样子。
输出级电压范围更大，只要不大于５０Ｖ就行，不过我有点怀疑受光三极管是否能承受，不过怀疑是怀疑，我也没做过具体实验测试。
下面是TLP的引脚图，他有三种封装，不过用法都一样：TLP521光耦的1、2两个脚是发光侧，3、4两个脚是受光侧。
1、1－2脚之间并联电阻是分流作用，防止发光二极管暗亮产生误动作，也可以不要这个，没什么影响。
2、以TLP521－1为例，输出接单片机IＯ口，输出端为NPN型光电三极管结构，3脚为发射极，4脚为集电极，受光点为基极，接线方式有两种：（1）3脚下拉电阻接地，4脚接＋5V，3脚为I/O输出端，这种接法导通输出为1，截止输出为0。
（2）4脚上拉电阻接＋5V，3脚接地，4脚为I/O输出端，这种接法导通输出为0，截止输出为1。
网上大都采用这两种接法，好像采用方法一的比例多谢，不过我用方法一出现了问题，就是在不接入单片机IO口单独测试时，峰峰值电压可以达到接近+5V的方波信号（我本来要得到是方波信号，用来输入单片机INT0口做中断）。
不过当按方法一将输出接入单片机IO口INT0时，输出方波信号被拉低了，只有3.2V左右的峰值，根本驱动不了ＩＯ口，也就产生不了中断。
所以我改用了方法二，后来发现方法二可行，输出方波电压没有被拉低，可以很好驱动IO口。
下面是我用两种方法所连接的protues图：方法一：4脚下拉电阻接地，5脚接＋5V，4脚为I/O输出端，这种接法导通输出为1，截止输出为0方法二：5脚上拉电阻接＋5V，4脚接地，5脚为I/O输出端，这种接法导通输出为0，截止输出为1关于为何用方式一输出电压被拉低，具体原因我也不清楚，我想大概是用方式二有个三极管在输出端和地之间做隔离所以不会被拉低吧相当于是灌电流了，而方式一直接是IO口与电阻，地相接，产生的是拉电流。
p521中文资料
软件介绍:
p521中文资料,p521中文PDF应用资料:
东芝TLP521-1 --，2和-- 4包括一张照片晶体管光学对一镓砷化物红外麻省理工学院二极管连接。
TLP521-2在八中提供两个隔离的通道领导TLP521-4在十六种塑料的DIP包装中提供四个隔离的通道的塑料的DIP包装
集极电压50V（min）
电流转移比率50%（min）
等级GB 100%（min）
隔离电压2500Vrms(min)
Anode 阳极
cathode 阴极
emitter; (晶体管的)发射极
collector集电极
东芝连续不断地工作改进其产品的质量和可靠性。
然而，半导体设备能故障或者因为他们的易受物理的压力的固有的灵敏性和攻击而失败。
当利用东芝产品时为了在为了整个的系统做一个保险箱设计时遵照安全的标准同时，避免在其中这样东芝产品的一次故障或者失败能造成人类生活损失的形势对财产的身体的伤害或者破坏是购买者的责任。
推荐操作条件
特性最小值典型值最大值单位提供电
压 5 24 V
转换电流16 25 mA 发射极电
流 1 10 mA
工作温度-25 85 °C
TLP521照片晶体管光耦特点描述：
东芝TLP521 - 1 ， -2和4组成的照片晶体管
光耦合到砷化镓红外发光二极管。
该TLP521 - 2提供了两个孤立的渠道，在8引脚塑料DIP封装，而TLP521 - 4提供4个孤立的渠道
1 16塑料DIP封装。
TLP521照片晶体管光耦(图片）
TLP521照片晶体管光耦技术参数。
P521 光电耦合器
最佳答案：摘要线性光耦合器是目前国际上正推广应用的一种新型光电隔离器件。文中介绍其性能特点、产品分类，以及它在单片开关电源中的应用。
关键词光耦合器线性电流传输比通信单片开关电源
光耦合器（optical coupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。普通光耦合器只能传输数字（开关）信号，不适合传输模拟信号。近年来问世的线性光耦合器能够传输连续变化的模拟电压或模拟电流信号，使其应用领域大为拓宽。
由图2可见，普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比(ΔCTR＝ΔIC/ΔIF)很接近于直流电流传输比CTR值。因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。这是其重要特性。
外部误差放大器由TL431C组成。当+5V输出电压升高时，经R3、R4分压后得到的取样电压，就与TL431C中的2.5V带隙基准电压进行比较，使其阴极电位降低，LED的工作电流IF增大，再通过线性光耦IC2（CNY17-2）使控制端电流IC增大，TOP104Y的输出占空比减小，使UO1维持不变，达到稳压目的。+5V稳压值UO1则由TL431C、光耦中的LED正向压降来设定。R1是LED的限流电阻。误差放大器的频率响应由C5、R2和C6来决定。C5的作用有三个：滤除控制端上的尖峰电压；决定自动重启动频率；与R2一起对控制回路进行补偿。
P521光耦详细解答
光耦pc817应用电路pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。
<光耦pc817应用电路图>当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。
普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。
线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。
\\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。
普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。
线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。
光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。
且这两脚为低压端，也就是反馈信号引入端。
在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。
当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。
同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。
光耦能否代用，主要看其CTR参数值是否接近。
测量的实质就是：就是分别去测发光二极管和3极管的好坏。
另外一种测量说法：用两个万用表就可以测了。
光电耦合器由发光二极管和受光三极管封装组成。
普通光耦高速通信TLP521用于115200bps
普通光耦做高速通信隔离
最近在做多机通信，两个芯片之间的电源需要相互独立，所以通信需要做隔离，手头没有高速光耦，又加上经济问题不舍得买，考虑拿普通光耦来做隔离，问题来了，如图1-1，一般pc817，tlp521开关速度超过10KHz信号衰减就很明显了。
图1-1
所以大部分时候按照图1-2的电路来做通信隔离，5v电源时R4选3K通信速度最快，这个时候实际5v单片机串口通信速度能够达到14400bps，当然，在3v供电的情况下，可以减小R4到2K。
但是这个电路有个明显的缺点，突破了TLP的速度极限后，通信波形会失真，所以串口通信的误差会很大，导致通信误码率上升。
图1-2
在实际应用中，如果是硬件串口，测试使用9600bps，通信是正常的，但是超过9600后，通信效果随单片机的型号存在差异。
如果更高的通信速率，那么通常情况下就需要选择高速光耦，像6N138就能达到100Kbit/S，还有更高速度的光耦，但是价格也是翻好几倍。
自己玩的话一是成本高，主要的是一般不会常备，所以我们就需要找替代的器件，刚开始我选择用红外对管做，但是效果是一样的，后来改了思路，能不能借鉴高速光耦的内部结构呢？
答案是肯定的，如图1-3，为高速光耦6n138内部结构图。
图1-3
于是根据该电路就有了如图1-4的电路。
图1-4
测试结果表明。
该电路在115200bps波特率下，通信正常。
串口助手发送几百行数字，没有发现误码。
在9600bps波特率下，与单片机通信了一下午，没有发现异常，但是不保证长期的稳定性，同样，产品的话不好说行不行，测试使用该电路可以，还有那些像我一
样的穷孩子。
p521光耦工作原理
p521光耦工作原理
光耦（Optocoupler）是一种将输入信号和输出信号通过光学隔离实现传递的电子元件。
它由发光器件（光源）、光电二极管（光敏探测器）和隔离介质三部分组成。
光耦的工作原理可以分为以下几个步骤：
1. 输入信号部分：
- 当输入的电流流过光源（例如发光二极管）时，光源被激活并发出光。
光源可以是基于LED（发光二极管）的半导体发光器件。
- 发光二极管将输入信号电流转换为相应的光强度。
2. 光学隔离部分：
- 光源产生的光穿过隔离介质，通常是透明的塑料或玻璃。
隔离介质的目的是在输入和输出之间实现光学隔离，以防止电流和电压的互相波及。
3. 输出信号部分：
- 光到达光敏探测器（例如光电二极管或光敏三极管）时，被转换成与输入信号对应的电流或电压。
- 接收到光信号后，光敏探测器工作，将光信号转化为电信号。
- 输出的电流或电压可以用于控制目标装置的工作状态。
通过上述的光学隔离方式，光耦实现了输入和输出之间的电气隔离，从而达到了隔离信号、抑制电磁干扰以及提高系统稳定
性的目的。
光耦通常应用于需要隔离控制信号和电源信号的电路，以保护设备和提高系统的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光耦pc817应用电路
pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。
<光耦pc817应用电路图>
当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。
普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。
线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。
\
\当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。
普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。
线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。
光耦的测量：
用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。
且这两脚为低压端，也就是反馈信号引入端。
在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。
当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。
同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。
光耦能否代用，主要看其CTR参数值是否接近。
测量的实质就是：就是分别去测发光二极管和3极管的好坏。
另外一种测量说法：
用两个万用表就可以测了。
光电耦合器由发光二极管和受光三极管封。
