基于拓扑优化的电动汽车白车身优化设计张伟;侯文彬;胡平【摘要】针对电动汽车的独特承载要求,提出一种结合拓扑优化和车身尺寸优化的优化设计方法。

以某型电动汽车为实例,通过建立白车身拓扑优化模型、有限元概念模型、尺寸优化模型和样车制造,进行了从整车拓扑结构到车身梁截面的优化设计过程,实现了电动汽车白车身的正向设计。

在优化过程中采用遗传算法,以弯曲刚度和扭转刚度同时作为优化目标,白车身质量最小作为优化约束,选取了灵敏度较高的梁作为变量进行多目标优化。

通过与样车参数的比较表明,该方法能够满足设计和工艺要求,实现轻量化设计,对提高白车身设计效率和精度有着重要的意义。

%According to the special requirements of the electric vehicle,a method on the basis of topolo-gy optimization and genetic algorithm was presented.In a sample of an electric vehicle,the optimization process includes structural topology optimization and section optimization through topology optimization model,finite element conceptual model,size optimization and manufacture of prototype,which indicates that the forward design can be achieved.In the process of optimization,the obj ectives are bending stiffness and torsional stiffness,and meanwhile,the minimum weight was set as a constraint.By choosing high sensitive beams,the multi-obj ective optimization was presented with genetic pared with the results of the real car,this method can meet the requirements of light weight design and manufacture, which provides theoretical significance in increasing the efficiency and accuracy of optimization.【期刊名称】《湖南大学学报(自然科学版)》【年(卷),期】2014(000)010【总页数】7页(P42-48)【关键词】拓扑优化;遗传算法;电动汽车;白车身【作者】张伟;侯文彬;胡平【作者单位】大连理工大学工业装备结构分析国家重点实验室,辽宁大连116024; 大连理工大学汽车工程学院,辽宁大连 116024;大连理工大学工业装备结构分析国家重点实验室,辽宁大连 116024; 大连理工大学汽车工程学院,辽宁大连 116024;大连理工大学工业装备结构分析国家重点实验室,辽宁大连116024; 大连理工大学汽车工程学院,辽宁大连 116024【正文语种】中文【中图分类】U463.811电动汽车(EV)在近几年得到了高速发展,其高效率、绿色环保等特点也吸引了越来越多学者的关注.而对于电动汽车白车身的研究也从改装传统动力汽车逐步发展到符合电动汽车特殊要求的专用白车身.高云凯等[1]在客车车身的优化中,采用了拓扑优化方法来获得车身的最优设计.谢伦杰等[2]在单目标拓扑优化的基础上引入了更全面的优化目标,实现了电动汽车白车身的多目标优化.上述文献虽然证明了拓扑优化在车身设计中的有效性,但单独应用拓扑优化得到的模型是车身质量的分布,因此并不能很好地描述车身截面的形状和尺寸,不能提供精确的车身模型.文献[3-4]提出了白车身梁截面的多目标优化方法,能够实现白车身的轻量化设计,并提供较为精确的白车身模型.但是这些多目标优化方法只能基于现有的车身模型进行优化设计,并不能在正向设计中实现车身拓扑结构的优化.本文结合上述两种优化方法,首先将拓扑优化引入到电动汽车白车身的正向设计中去,以拓扑优化结果为基础,建立白车身概念模型并根据遗传算法原理,以质量最小为约束,弯曲刚度、扭转刚度为目标,实现白车身梁截面多目标优化.使优化后的电动汽车白车身能够直接用于生产制造过程,从而达到轻量化设计的目的.通过某型电动汽车的设计和制造过程,充分验证了上述方法的有效性和高效性.1 白车身拓扑优化模型结构的拓扑优化过程实际是在给定的设计区域内寻求最优材料分布的问题[5].对于连续体问题,拓扑优化能够精确和高效地实现最佳结构,因此在汽车车身设计的早期阶段其扮演着越来越重要的角色.本文采用的是基于变密度法的SIMP(Solid Isotropic Microstructures with Penalization)优化方法.SIMP方法做了如下假设:引入一种假想的相对密度在0~1的可变材料;并假设该材料的宏观弹性模量与其密度具有非线性关系;采用惩罚因子约束抑制为0~1的单元.SIMP优化方法的原理是在假设的材料用量下,寻求在某种量度条件下的具备最大刚度结构的材料最佳分布形式[6].因此电动汽车白车身的拓扑优化公式表达为[7]:式中:ρe为第e个单元的相对密度;V为初始材料设计体积,被定义为长度为3 000mm,宽度为1 600mm,高度为1 500mm的长方体;V0为优化后要保留的体积,一般由相对密度与单元真实体积加权之和求得,即为体积约束,在拓扑优化过程中为了满足设计域的要求,体积约束取值小于1.在优化过程中,刚度最大化问题可转化为结构柔度最小化,函数c(ρe)为柔度目标函数,可写为:式中:ue为单元的位移向量;Ke为单元的刚度矩阵;P为惩罚因子.根据SIMP方法有:式中:Ke0为第e个单元的初始刚度矩阵.在工程应用中,惩罚因子的取值范围通常为3~5.在电动汽车白车身的拓扑优化过程中,将车身外形和尺寸作为几何约束,并考虑乘员舱、动力系统及行李舱等设计空间,同时综合考虑车身的弯曲工况、扭转工况进行拓扑优化设计.与传统动力汽车不同的是,本文中的电动汽车动力系统采用中置布局,将电动机和电池等布置在乘员舱与后轴之间,因此在拓扑优化过程中需要重新考虑车身的载荷分布并在传统动力汽车发动机舱部分得到更多的设计空间.车身外形如图1所示.图1 某型电动汽车车身外形Fig.1 A electric vehicle body style电动汽车的设计参数见表1.其中弯曲工况和扭转工况模拟了电动汽车车身在匀速行驶时车身的承载情况.在优化过程中弯曲工况按如下方式定义:约束4个悬架支座的6个自由度,施加动力系统模块和乘员舱及行李舱的负荷,计算多种负荷同时施加时的车身有效弯曲刚度;弯曲工况按如下方式定义:约束后轴2个悬架支座的6个自由度,在前轴2个悬架支座分别施加大小相等、方向相反的等效力[8].表1 某型电动汽车设计参数Tab.1 The design parameters of a electric vehiclemm 2 100前轮距/mm 1 244后轮距/mm 1 186弯曲刚度/(N·m-1)8 000扭转刚度/(N·m·deg-1) 7 000动力系统模块负荷/kg 150(距前轴800mm)乘员舱负荷/kg 200(距前轴1 000mm)参数数值轴距/在车身的拓扑优化过程中,取2种工况的权重相等,取惩罚因子等于2,经过反复验证得到的拓扑优化结果如图2所示.车身的拓扑优化结果实质是车身的质量单元的分布情况,通过质量单元分布的疏密程度形成了车身中每一根梁.如图2所示,车身前半段的质量单元确定了防火墙位置,从而基本确定了前设备舱的轮廓及其在车身中的比例.拓扑优化结果中的侧围位置的质量单元确定了B柱的位置,由于该型车是单排座椅,因此根据B柱的位置,乘员舱的尺寸及其在车身中的位置也确定了下来.跟上述分析过程类似的是,优化结果中质量单元最为集中的部分是两根贯穿整个车身的形状类似“彩虹”的梁,它们将成为车身中的主要承载部件.图2 白车身拓扑优化结果Fig.2 The results of body in white topology optimization白车身拓扑优化结果是一个比较抽象的车身模型,它定义了车身主要承载结构的位置和形状,为车身的设计提供了重要参考,但并没有详细描述出白车身中每根梁的参数细节.因此需要结合白车身设计制造的工程经验和资料,来得到车身概念模型.基于拓扑优化结果构建的车身梁结构如图3所示,根据拓扑优化的结果建立车身概念模型的过程主要分为3个部分:车厢地板、侧围、其他附属部件.在构建车厢地板的过程中,首先根据拓扑优化结果,按照最大化乘员舱的原则,确定乘员舱的位置及地板梁的分布情况;再以前轮罩的形状作为约束,确定前设备舱的梁的位置和尺寸;最后再根据车身的设计长度确定货厢的形状和尺寸.在车厢地板的设计过程中,A柱和B柱的位置也同时能够确定下来,因此再结合“彩虹梁”的尺寸,车身侧围的梁结构也较为容易地构建出来.图3中放大图所示为“彩虹”梁构建过程,在拓扑优化结果中,“彩虹”梁的截面形状接近圆形,并大致确定了梁的走向.为了保证梁的平滑,按照B样条线的生成原则,建立了“彩虹梁”的实体模型,并根据实体模型建立了车身的概念模型.图3 白车身梁的拓扑结构Fig.3 The topology structure of a beam in body in white图4所示是根据拓扑优化结果建立的白车身概念模型,其中主要承载梁的数量和位置是依据拓扑优化结果来确定的,并根据车身功能和生产工艺要求做了适当的修改.有别于传统的车身概念有限元模型,以图中的概念模型为基础建立的有限元模型在A柱、B柱等位置引入了柔性接头概念,能够有效地提高仿真的精度,缩短白车身的设计周期.车身概念有限元模型采用梁单元与壳单元相结合,在计算速度与计算精度上达到了较好的统一,模型中梁的个数为36根,单元数为396,采用铝合金作为主要材料,即密度为2.7g/cm3,弹性模量为72GPa,泊松比为0.31.施加载荷按如下定义:弯曲工况下,在距前轴886mm处施加竖直向下的等效载荷3 430N;扭转工况下,在前轴两减振器支座上分别施加竖直向上和向下的力463N.2 应用遗传算法的白车身优化模型2.1 多目标优化数学模型多目标优化的过程是对每一个子项单独应用优化算法,再对每一项加权从而叠加得到多目标优化的解.对于白车身的刚度优化问题的一般数学模型为:式中:x为优化变量,在本文中优化变量选取的是灵敏度较高梁的截面几何尺寸;f1(x)为弯曲刚度的目标函数,f2(x)为扭转刚度的目标函数,根据该型电动汽车设计参数的要求,弯曲刚度应不低于8 000 N/m,扭转刚度应不低于7000N·m/deg.g(x)为车身质量约束函数,在优化过程中该约束被定义为车身质量增加量最小,即满足整车刚度要求的最小车身质量.图4 白车身概念模型Fig.4 Body in white conceptual model2.2 优化目标式中:E1为白车身的弯曲刚度;F0为施加在车身上的等效载荷;u为门槛梁的垂直位移.白车身的扭转刚度按式(6)定义:式中:E2为白车身的扭转刚度;M0为施加在前轴的扭矩,在有限元模型中被定义为M0=2Fw,其中F为施加在前轴上两个方向相反的力,w为前轴距;θ为前后轴的扭转角度.因此目标函数可以写为:式中:E1,obj和E2,obj分别为设计弯曲刚度和设计扭转刚度;α和β分别为弯曲刚度和扭转刚度在目标函数中的权重.多目标优化问题的实质是对各个子目标进行协调和折中处理,使各个子目标函数尽可能达到最优,因此需要合理地选择子目标的权重.白车身刚度的优化目标为弯曲刚度和扭转刚度,并且它们对于车身性能的影响都比较大,因此采用线性加权法赋予它们相同的权重,归一化后,2个权重的取值均为0.5.2.3 优化变量在选择优化变量时,由于薄壁圆管的刚度质量比与圆管的直径成正比,而与圆管的厚度没有关系,因此将圆管的直径作为优化变量.在考虑对称性和几何连接的因素后,优化变量见表2,总计25个.在优化过程中,首先需要计算的是优化变量的灵敏度,即优化变量对目标函数的贡献值,剔除对车身刚度贡献较小的优化变量,从而提高计算效率.在优化过程中,灵敏度被定义为:式中:Fn为第n个变量对应的目标函数值;Xn为第n个变量值,本文中灵敏度的含义是目标函数值相对于梁截面直径的变化率.本次优化过程中的优化变量灵敏度计算结果见表2.由于目标函数值越小,车身刚度越大[9],因此灵敏度绝对值越大,对目标函数的贡献值越大.通过灵敏度计算结果的分析可知,“彩虹”梁对车身刚度的贡献最大,是车身中的主要承载部位,这同时也验证了拓扑优化的结果.表2 多目标优化变量Tab.2 The optimization variables编号变量名称灵敏度1前防撞梁-0.009 2发动机舱横梁-0.005 3防火墙上横梁-0.009 4 A柱横梁-0.016 5 B柱横梁-0.018 6地板前横梁-0.015 7地板中横梁-0.013 8地板后横梁-0.010 9行李舱前横梁-0.008 10 行李舱后横梁-0.007 11 后防撞梁-0.003 12 前纵梁-0.018 13 防火墙下横梁-0.005 14 门槛梁-0.017 15 地板纵梁-0.019 16 中央通道-0.023 17 行李舱中央纵梁-0.012 18 行李舱纵梁-0.009 19 后防撞梁连接梁-0.000 3 20 A柱-0.011 21 B柱-0.019 22 彩虹梁-0.031 23 B柱连接纵梁-0.013 24 行李舱连接梁-0.000 2 25 行李舱横梁-0.000 52.4 遗传算法的实现在众多求解多目标问题的算法中,遗传算法以其高效率、适应性强等特点被越来越多地应用在多目标优化问题中.遗传算法是一种具备自我调节能力的优化方法,它参考了进化论和遗传学的原理,实现了对连续变量或离散变量的优化.遗传算法在种群的繁殖过程中,以适应度作为种群中个体是否淘汰的标准,通过交叉和变异实现种群的最优化,从而得到问题的最优解.在白车身的多目标优化过程中,设优化参数的取值范围为40~100mm.通过采用浮点数进行编码来提高优化的效率,同时综合考虑遗传算法的效率和计算量取种群数为200.遗传算法在优化过程中不依赖任何外部的信息,仅以个体的适应度作为进化的依据.因此,选择合适的适应度函数对遗传算法的效率尤其重要.本文采用的适应度拉伸方法如式(9)[10]所示:式中:fm为第m个个体的适应度;g为遗传代数;θ为温度;θ0为初始温度;n 为种群规模.按上述公式定义的适应度使得在遗传算法的前期,个体的适应度相近,从而产生的后代概率相近.当温度不断下降后,拉伸作用加强,使个体的差异性被放大,从而使得优秀的个体优势更明显.在优化过程中,有时会碰到种群无法进化的现象.这是因为当个体具有同样的染色体、拥有相同的适应度时,种群无法选择出最佳的个体.这时需要引入适当的概率算法,能够增大交叉和变异的概率,从而推动种群的进化.采用自适应交叉概率和变异概率的计算公式为[11]:式中:fc为要交叉的2个个体中适应值较大的一个;fm为要变异的个体的适应值;fmax和favg分别为群体的最大适应值和平均适应值;Pc1,Pc2,Pm1,Pm2均为常数.3 白车身多目标优化结果在VCD(Vehicle Concept Design)系统中,按照上述有限元模型计算得到的应力云图如图5和图6所示.图中表示的是Mises等效应力云图,在弯曲工况下,白车身的最大应力出现在“彩虹”梁的中段;在扭转工况下,白车身的最大应力出现在“彩虹”梁的前段,因此作为车身的主要承载结构,“彩虹”梁的直径应是所有梁中最大的.图5 弯曲工况应力云图Fig.5 The stress nephogram of bending图6 扭转工况应力云图Fig.6 The stress nephogram of torsion在VCD系统的优化模块中调用Nastran求解器对初始车身模型进行优化.在优化模型的建立过程中,经过反复验证,综合考虑了车身质量和车身刚度,将圆管的初始直径设定为40mm,厚度为1 mm.为了提高优化效率,优化过程中选取了灵敏度较高的梁,总计14根.同时为了满足薄壁管件的工艺要求,优化后的取用值按四舍五入取整,梁截面优化的结果见表3.优化前后的车身质量、函数值、刚度等对比见表4,车身的初始设计刚度约达到了设计要求的50%,而优化后虽然质量有了35%的降低,但弯曲刚度和扭转刚度分别提高了87%和84%.结果表明,在刚度达到设计要求的同时,实现了白车身质量最小,达到了轻量化设计的目的.表3 圆管直径优化结果Tab.3 The optimization results of tubes40 45.61 46 B柱横梁 40 47.45 47地板前横梁 40 45.31 45地板中横梁 40 44.17 44地板后横梁 40 40.65 41前纵梁 40 48.77 49门槛梁 40 46.21 46地板纵梁 40 51.65 52中央通道 40 54.78 55行李舱中央纵梁 40 43.11 43 A柱 40 41.89 42 B柱 40 51.65 52彩虹梁 40 65.34 65 B柱连接纵梁变量名称初始数值优化数值取用值A柱横梁40 44.17 44表4 白车身多目标优化结果Tab.4 The optimization results of body in white? 车身的优化设计结果为样车的设计和制造提供了重要的依据,根据拓扑优化结果构建的车身结构模型确定了样车前设备舱、乘员舱、货舱3部分的轮廓及其在车身中的相对位置,从而确定了车身中主要梁的位置和形状.在拓扑优化的基础上,通过对主要梁截面的多目标优化,得到了满足车身性能要求的最佳梁截面,为薄壁管件的选择提供了依据.多目标优化的结果是小数,因此需要根据标准薄壁管件的许用值选用最接近的标准件.白车身中梁与梁的接头采用螺栓和焊接结合的办法来增强接头的刚度,外覆盖件通过采用工程塑料和碳纤维板来同时满足美观和轻量化的要求.根据优化结果制造的某型电动汽车样车如图7所示.经过刚度和称重实验,样车白车身的实际参数见表5.与样车结果相比,优化结果的平均误差大约为14.67%.误差主要来源于有限元模型计算误差以及实车的制造误差.有限元概念模型是基于梁单元的简化模型,因此计算结果会存在5%~10%的误差.同时在样车的制造过程中受限于制造工艺,“彩虹”梁的曲率与设计不完全相同,并且考虑标准件的采购,部分灵敏度较低的梁厚度大于设计值,因此最终的车身质量和性能均超过了设计值,但误差在合理的范围内,基本满足车身设计的要求.车身中的梁直径在40~65mm之间,除了“彩虹”梁以外,梁截面变化较为连续,满足制造工艺和美观的基本要求.图7 某型电动汽车样车Fig.7 The prototype of an electric vehicle表5 优化结果与实验结果比较Tab.5 The comparison between optimization and experiment优化结果实验结果误差122.14 135.45 11%弯曲刚度/(N·mm-1) 8 046.32 9 145.64 14%扭转刚度/(N·m·deg-1)质量/kg 7 139.28 8 530.67 19%4 结论本文提出了一种结合车身拓扑优化和车身梁截面多目标优化2种优点的优化方法,通过构建拓扑优化模型、概念模型、多目标优化模型,从车身的拓扑结构到车身的梁截面尺寸进行了全面的优化,实现了电动汽车白车身的正向设计过程.优化结果表明,在满足刚度要求的同时,能够实现白车身的轻量化设计.同时通过制造和测试样车,验证了该优化设计方法在车身性能和车身制造工艺上的有效性,为电动汽车车身的设计制造过程提供了重要参考.参考文献[1]高云凯,王婧人,汪翼.基于正交试验的大型客车车身结构多工况拓扑优化研究[J].汽车技术,2011(11):16-19.GAO Yun-kai,WANG Jing-ren,WANG Yi.Multi-case topology optimization of bus body structure based on orthogonaltest[J].Automobile Technology,2011(11):16-19.(In Chinese)[2]谢伦杰,张维刚,常伟波,等.基于SIMP理论的电动汽车车身多目标拓扑优化[J].汽车工程,2013,35(7):583-587.XIE Lun-jie,ZHANG Wei-gang,CHANG Wei-bo,et al.Multi-objective topology optimization for electric car body based on SIMP theory[J].Automotive Engineering,2013,35(7):583-587.(In Chinese)[3]BLASQUES J P,STOLPE M.Multi-material topology optimization of laminated composite beam cross sections[J].Composite Structures,2012,94(11):3278-3279.[4]YANG S,QI C,GUO D,et al.Topology optimization of a parallel hybrid electric vehicle body in white[J].Applied Mechanics and Materials,2012,148/149:668-671.[5]JIAN H R,XIAO H,LIU J,et al.An efficient structural topological optimization method for continuum structures with multiple displacement constraints[J].Finite Elements in Analysis and Design,2011,47(8):913-921.[6]姜欣,陈勇,史国宏,等.前期白车身架构优化设计[J].汽车工程,2010,32(8):682-685.JIANG Xin,CHEN Yong,SHI Guo-hong,et al.Body-inwhite structure optimization in early phase ofdevelopment[J].Automotive Engineering,2010,32(8):682-685.(In Chinese)[7]杨姝,王赢利,亓昌,等.纯电动汽车白车身拓扑优化设计及性能验证[J].实验室科学,2012,15(6):37-39.YANG Shu,WANG Ying-li,QI Chang,et al.Topology optimization designing and performance testing for Body-In-White of pure electric vehicle[J].Laboratory Science,2012,15(6):37-39.(In Chinese)[8]侯文彬,张红哲,徐金亭,等.基于概念设计的客车车身结构设计与优化系统[J].湖南大学学报:自然科学版,2013,40(10):58-63.HOU Wen-bin,ZHANG Hong-zhe,XU Jin-ting,et al.System of design andoptimization system for bus body structure based on conceptdesign[J].Journal of Hunan University:Natural Sciences,2013,40(10):58-63.(In Chinese)[9]刘宝越,侯文彬,张红哲.车身结构概念设计系统多目标优化模块设计[J].农业机械学报,2010,42(4):17-21.LIU Bao-yue,HOU Wen-bin,ZHANG Hong-zhe.Design of multi-objective optimization module in vehicle body structure concept design system[J].Transactions of the Chinese Society for Agricultural Machinery,2010,42(4):17-21.(In Chinese)[10]李楠,王明辉,马书根,等.基于多目标遗传算法的水陆两栖可变形机器人结构参数设计方法[J].机械工程学报,2012,48(17):10-20.LI Nan,WANG Ming-hui,MA Shu-geng,et al.Mechanismparameters design method of an amphibious transformable robot based on multi-objective genetic algorithm[J].Journal of Mechanical Engineering,2012,48(17):10-20.(In Chinese)[11]王平,郑松林,吴光强.基于协同优化和多目标遗传算法的车身结构多学科优化设计[J].机械工程学报,2011,47(2):102-108.WANG Ping,ZHENG Song-lin,WU Guang-qiang.Multidisciplinary design optimization of vehicle body structure based on collaborative optimization and multi-objective genetic algorithm[J].Journal of Mechanical Engineering,2011,47(2):102-108.(In Chinese)。

张继游_基于OptiStruct的白车身拓扑优化研究

张继游_基于OptiStruct的白车身拓扑优化研究
1 min m q Ck ( ρ ) − Ck q q ρ C w min ( ) [ ( ) ] = ∑ k C kmax − C kmin k −1 m n Vjρ k s.t. ∑ ∑ j −V ≤ 0 k =1 j =1 0 < ρ min ≤ ρ j < 1 j = 1,, n k = 1,, m
图 3 弯曲刚度工况优化结果 (2)扭转刚度工况
图 4 柔度迭代过程
图 5 优化结果解析
扭转刚度工况优化结果如图 6 所示。柔度经过 80 迭代,最终优化的最小柔度为 97.7N·mm,迭 代过程如图 7 所示。由图 8 可知,材料在备胎前横梁①和后横梁堆积②,可知该两个结构对扭转刚度 作用大,同时后纵梁中段前横梁①通过载荷传递路径与门槛梁③前端相连。
图 12 后面碰撞工况优化结果 (5)侧面碰撞工况
图 13 柔度迭代过程
图 14 优化结果解析
侧面碰撞工况优化结果如图 15 所示。柔度经过 18 迭代,最终优化的最小柔度为 9.5KN·mm,迭 代过程如图 16 所示。由图 17 可知,载荷传递路径有 3 条,分别是门槛梁前端横梁①、门槛梁中部横 梁②和门槛梁末端横梁③。
图 15 侧面碰撞工况优化结果
图 16 柔度迭代过程
图 17 优化结果解析
本研究通过对五个单独分析工况进行拓扑优化,获取各个工况的最佳材料分布和载荷传递路径, 载荷传递路径上的零件, 即为保证对应工况性能要求的关键部件, 为前期车身架构设计提供指导意见, 将在后期的性能优化中获得重点关注。
3.3 综合工况优化结果分析
综合优化工况包括刚度工况 (弯曲刚度和扭转刚度) 、 碰撞工况(正面碰撞、 后面碰撞和侧面碰撞)。 对于每一种工况,都会有不同的拓扑优化结构与之对应,为了找到满足各主要工况的拓扑结构,本文 采用折衷规划法,参见公式(3.1) ,其中,

白车身强度分析及优化设计

白车身强度分析及优化设计

10.16638/ki.1671-7988.2020.10.054白车身强度分析及优化设计刘小会,杨越(安徽江淮汽车集团股份有限公司技术中心,安徽合肥230001)摘要:文章首先阐述了车身强度分析的目的以及CAE分析的方法,然后分析了基于强度考虑的车身优化设计方法。

以某型汽车C柱区域的强度问题为例,进行了原因分析和方案优化,经CAE分析验证,结果满足要求。

关键词:汽车;强度;CAE 分析;应力中图分类号:U467 文献标识码:B 文章编号:1671-7988(2020)10-181-03The Optimal Design of The White Body StrengthLiu Xiaohui, Y ang Y ue(The technology center of the jiang huai automobile, Anhui Hefei 230001)Abstract: This paper first describes the purpose of the body strength analysis and the method of CAE analysis, then analyzes the body design method based on intensity is considered. Finally, this paper takes the strength of the column with a certain type of car C area problem as example, has carried on the analysis of the causes and scheme optimization, the final CAE analysis verify again, can meet the requirements.Keywords: Automobile; Strength; CAE; StressCLC NO.: U467 Document Code: B Article ID: 1671-7988(2020)10-181-03前言汽车的结构强度主要由车身强度来决定。

分析纯电动客车车身骨架的拓扑优化设计

分析纯电动客车车身骨架的拓扑优化设计

分析纯电动客车车身骨架的拓扑优化设计摘要:在环境问题日益突显的今天,国家对于新能源的开发和利用程度正在不断的加深,而随着清洁能源在社会中的作用加大,行业变革也开始在悄然进行。

以汽车行业为例,燃油汽车是汽车行业的主流,但是在目前的大环境下,纯电动汽车的推进已经成为了不可逆转的趋势,可以说在未来的我国,纯电动汽车的大量使用会是必然的结果。

针对这样的趋势进行电动汽车的设计和生产可以较好的抢占市场,为企业的发展打好基础。

在全面推进电动汽车的未来社会中,纯电动客车车身的骨架拓扑优化设计会成为一个研究的重点,所以本文就此问题展开分析,旨在为具体的设计提供理论思路和指导。

关键词:电动客车;车身骨架;拓扑优化;设计纯电动客车在目前的社会中已经得到了推广和应用,从具体的使用效果来看,其环保性比较强,所以国家在大力提倡电动车辆的生产和使用。

电动客车必然会成为未来客车的发展主流,这是从现如今的趋势进行判断和确定的。

从电动客车的具体分析来看,因为动力形式的转变,车身的骨架结构等也会发生明显的变化。

这既是出于动力装置的要求,也是出于安全性的需求。

本文就纯电动客车车身骨架的拓扑优化设计进行分析,旨在为其设计优化工作提供帮助,实现实际上的具体提升。

一、有限元分析要进行纯电动客车车身骨架的拓扑优化设计,需要对骨架的结构受力等情况进行具体的掌握,而这些要素具有综合性和复杂性,需要有科学的方法才能获得较好的结果,所以利用有限元分析法进行具体的分析。

从概念理解来看,所谓的有限元分析指的是用较简单的问题代替复杂问题后再求解。

它将求解域看成是由许多称为有限元的小的互连子域组成,对每一单元假定一个合适的(较简单的)近似解,然后推导求解这个域总的满足条件(如结构的平衡条件),从而得到问题的解。

因为实际问题被较简单的问题所代替,所以这个解不是准确解,而是近似解。

由于大多数实际问题难以得到准确解,而有限元不仅计算精度高,而且能适应各种复杂形状,因而成为行之有效的工程分析手段。

某SUV白车身模态分析及优化设计

某SUV白车身模态分析及优化设计

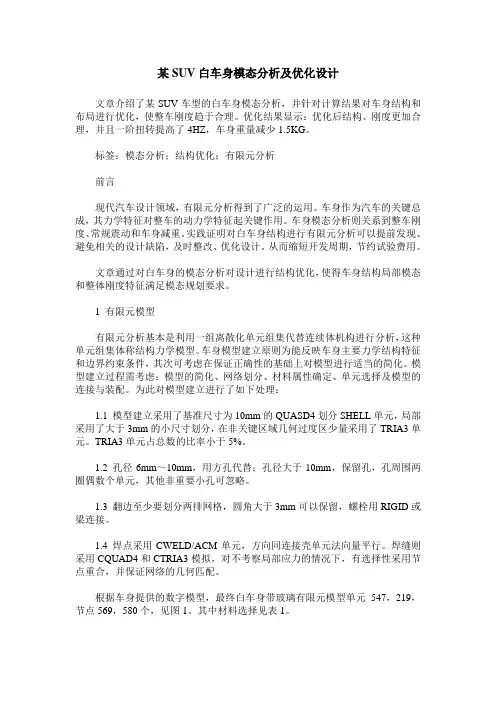

某SUV白车身模态分析及优化设计文章介绍了某SUV车型的白车身模态分析,并针对计算结果对车身结构和布局进行优化,使整车刚度趋于合理。
