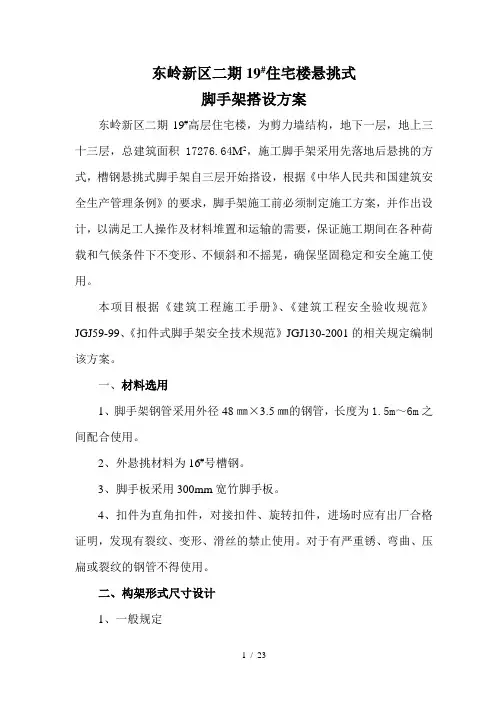

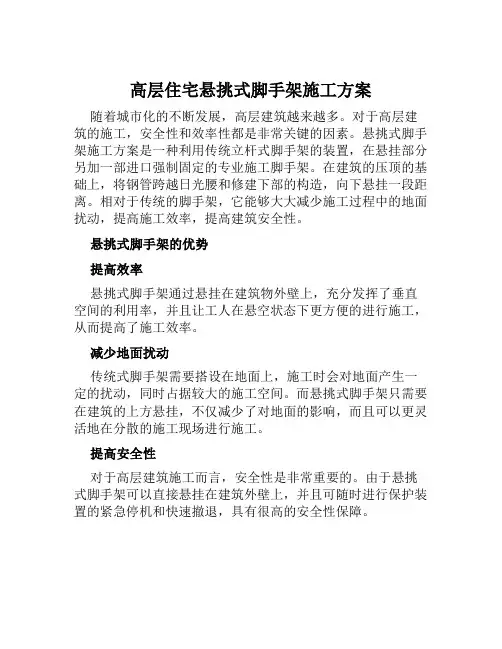

东岭新区二期19#住宅楼悬挑式脚手架搭设方案东岭新区二期19#高层住宅楼，为剪力墙结构，地下一层，地上三十三层，总建筑面积17276.64M2，施工脚手架采用先落地后悬挑的方式，槽钢悬挑式脚手架自三层开始搭设，根据《中华人民共和国建筑安全生产管理条例》的要求，脚手架施工前必须制定施工方案，并作出设计，以满足工人操作及材料堆置和运输的需要，保证施工期间在各种荷载和气候条件下不变形、不倾斜和不摇晃，确保坚固稳定和安全施工使用。
本项目根据《建筑工程施工手册》、《建筑工程安全验收规范》JGJ59-99、《扣件式脚手架安全技术规范》JGJ130-2001的相关规定编制该方案。
一、材料选用1、脚手架钢管采用外径48㎜×3.5㎜的钢管，长度为1.5m～6m之间配合使用。
2、外悬挑材料为16#号槽钢。
3、脚手板采用300mm宽竹脚手板。
4、扣件为直角扣件，对接扣件、旋转扣件，进场时应有出厂合格证明，发现有裂纹、变形、滑丝的禁止使用。
对于有严重锈、弯曲、压扁或裂纹的钢管不得使用。
二、构架形式尺寸设计1、一般规定①、外脚手架搭设采用钢管（扣件式）外悬挑式双排脚手架，悬挑材料为16号槽钢。
采用在楼面埋设Φ16钢筋环作为槽钢与建筑物连接（埋设方法详见附图）。
②、立杆纵向间距为1.5m,排距为1.0m，大横杆步距为1.5m，小横杆步距为1.5m，小横杆在大横杆上用扣件上牢，且超出大横杆不能小于10㎝，内外排脚手架每个节点必须设置小横杆连接。
③、所有立杆、大横杆接头均应错开，并用扣件连接拧紧螺栓。
脚手架两端，转角处、立面全部设剪刀撑。
剪刀撑与地面的角度45~60度。
④、脚手板的满铺宽度为0.8m，离墙面不得大于40㎝，不得有空隙和探头板。
脚手板与脚手板间的接头用铁丝牢固绑扎于小横杆上。
⑤、挑架满挂密目网，最后一道密目网超出檐口两步架，密目网用专用绳索绑牢，接缝必须留在平杆和立杆处。
⑥、脚手架搭设成后在施工期间未经施工负责人同意，不准随便乱拆或改变架体结构。

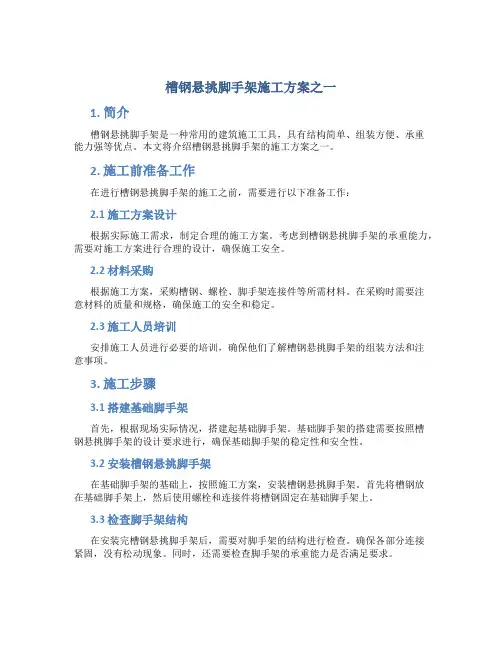

房建槽钢悬挑脚手架施工方案

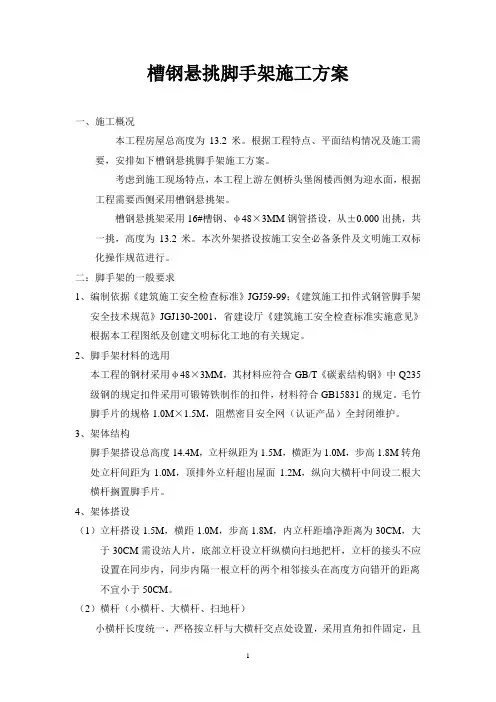

槽钢悬挑脚手架施工方案一、施工概况本工程房屋总高度为13.2米。

根据工程特点、平面结构情况及施工需要，安排如下槽钢悬挑脚手架施工方案。
考虑到施工现场特点，本工程上游左侧桥头堡阁楼西侧为迎水面，根据工程需要西侧采用槽钢悬挑架。
槽钢悬挑架采用16#槽钢、φ48×3MM钢管搭设，从±0.000出挑，共一挑，高度为13.2米。
本次外架搭设按施工安全必备条件及文明施工双标化操作规范进行。
二：脚手架的一般要求1、编制依据《建筑施工安全检查标准》JGJ59-99；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，省建设厅《建筑施工安全检查标准实施意见》根据本工程图纸及创建文明标化工地的有关规定。
2、脚手架材料的选用本工程的钢材采用φ48×3MM，其材料应符合GB/T《碳素结构钢》中Q235级钢的规定扣件采用可锻铸铁制作的扣件，材料符合GB15831的规定。
毛竹脚手片的规格1.0M×1.5M，阻燃密目安全网（认证产品）全封闭维护。
3、架体结构脚手架搭设总高度14.4M，立杆纵距为1.5M，横距为1.0M，步高1.8M转角处立杆间距为1.0M，顶排外立杆超出屋面1.2M，纵向大横杆中间设二根大横杆搁置脚手片。
4、架体搭设（1）立杆搭设1.5M，横距1.0M，步高1.8M，内立杆距墙净距离为30CM，大于30CM需设站人片，底部立杆设立杆纵横向扫地把杆，立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于50CM。
（2）横杆（小横杆、大横杆、扫地杆）小横杆长度统一，严格按立杆与大横杆交点处设置，采用直角扣件固定，且严禁拆除小横杆的端头里挑10CM，外挑不小于15CM。
大横杆应在立杆竖好并搭设小横杆后，再连接大横杆应在立杆内侧，小横杆上面的大横杆宜采用对接扣件连接，接头应交错布置。
脚手架必须设纵横间扫地杆，纵向扫地杆距挑梁上皮不宜大于20CM，横向扫地杆设置在紧靠纵向扫地杆的下面。
