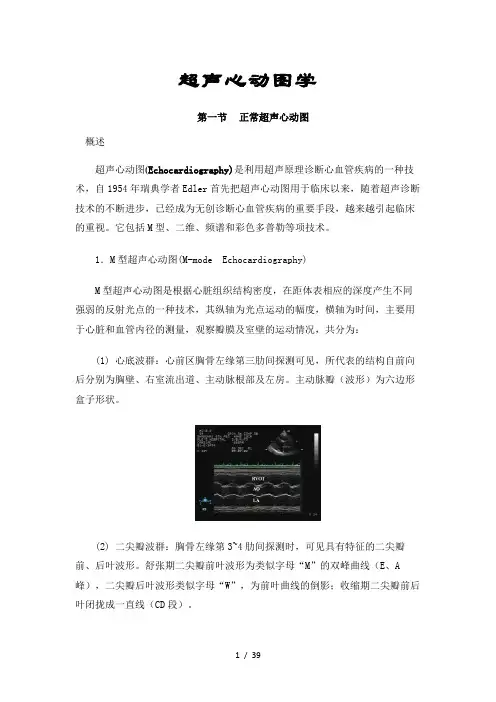

超声诊断学教程第二章超声心动图学

超声心动图学第一节正常超声心动图概述超声心动图()是利用超声原理诊断心血管疾病的一种技术，自1954年瑞典学者首先把超声心动图用于临床以来，随着超声诊断技术的不断进步，已经成为无创诊断心血管疾病的重要手段，越来越引起临床的重视。

它包括M型、二维、频谱和彩色多普勒等项技术。

1．M型超声心动图( )M型超声心动图是根据心脏组织结构密度，在距体表相应的深度产生不同强弱的反射光点的一种技术，其纵轴为光点运动的幅度，横轴为时间，主要用于心脏和血管内径的测量，观察瓣膜及室壁的运动情况，共分为：(1) 心底波群：心前区胸骨左缘第三肋间探测可见，所代表的结构自前向后分别为胸壁、右室流出道、主动脉根部及左房。

主动脉瓣（波形）为六边形盒子形状。

(2) 二尖瓣波群：胸骨左缘第3~4肋间探测时，可见具有特征的二尖瓣前、后叶波形。

舒张期二尖瓣前叶波形为类似字母“M”的双峰曲线（E、A 峰），二尖瓣后叶波形类似字母“W”，为前叶曲线的倒影；收缩期二尖瓣前后叶闭拢成一直线（段）。

(3) 心室波群：在第4肋间探及从前向后所代表的解剖结构分别为胸壁、右室前壁、右室腔、室间隔、左室腔和腱索、左室后壁。

2．二维超声心动图（切面超声心动图）( )将超声探头置于胸壁上，顺序扫描心脏结构，从而获取心脏各个部位的切面回声，可观察不同断面上的解剖轮廓、结构形态、空间方位、连续关系、房室大小及室壁和瓣膜的运动。

除了经胸壁超声心动图，还有经食管、经心脏表面、血管内超声。

常用切面有：(1) 胸骨旁左室长轴切面：探头置于胸骨左缘第3肋间，指向右胸锁关节，可清晰显示右室、左室、左房、室间隔、主动脉、主动脉瓣、二尖瓣。

(2) 大动脉短轴切面：探头方向与胸骨旁左室长轴垂直，可显示主动脉瓣、左房、右房、三尖瓣、右室、肺动脉瓣、肺动脉主干。

(3) 二尖瓣水平短轴切面，探头置于胸骨左缘第3、4肋间，可见右室腔、室间隔、二尖瓣口。

(4) 心尖四腔切面，探头置于心尖搏动处，指向胸锁关节，可见左房、右房、左室、右室、室间隔、房间隔。

(5) 剑下四腔切面，探头置于剑突下，取冠状面，声束向上倾斜。

所见结构同心尖四腔切面，因该切面声束与房间隔接近于垂直，不易出现回声失落伪像，是诊断房间隔缺损的理想切面。

(6) 其他切面还有胸骨旁右室流入道、流出道长轴、腱索、乳头肌、心尖短轴，心尖五腔、二腔、长轴，胸骨上凹和胸骨右缘多个切面。

3．频谱多普勒超声心动图( )根据多普勒效应，在心腔和血管中流动的血流能以频谱的形式反映其时相、方向、流速快慢和血流性质。

如果频谱在基线的上方，表示血流朝向探头流动，在基线下方，则血流背离探头；主要有脉冲多普勒和连续多普勒二种形式，脉冲多普勒可作精确定位，连续多普勒可测高速血流，结合心电图可判断血流出现在收缩期还是舒张期；流速异常增高往往提示瓣膜狭窄、返流或分流性疾病。

(1) 正常二尖瓣口血流频谱：将取样容积置于心尖四腔切面的二尖瓣左室侧，可记录到二尖瓣口舒张期双峰图形，其中E峰为舒张早期左室快速充盈所致，A峰为舒张晚期左房收缩形成。

(2) 正常三尖瓣口血流频谱：其多普勒频谱与二尖瓣口类似，流速较低，随呼吸变化。

(3) 正常主动脉瓣口血流频谱：将取样容积置于心尖五腔或心尖长轴切面的主动脉瓣左室侧，可得到收缩期基线下方的层流频谱。

(4) 正常肺动脉瓣口血流频谱：将取样容积置于胸骨旁大动脉短轴切面中的肺动脉瓣下，可获得收缩期基线下方的对称频谱。

4．彩色多普勒超声心动图( )彩色多普勒是八十年代发展起来的一种新技术，能直观快速地显示血流动力学的变化，提供临床诊断需要的信息。

为了瞬时地观察某一扫描线上众多部位的血流方向，将各个取样容积内的多普勒频移信号用自相关和移动目标跟踪技术进行彩色编码。

彩色多普勒的颜色与血流方向有关，矢量方向对着探头表现为红色，反之则为蓝色，色彩的亮度与血流速度的快慢有关，血流速度快则色彩明亮，如血流图呈多色混杂、五彩缤纷时表示从狭窄孔至较大腔，呈湍流。

(1) 正常二尖瓣口彩色多普勒：在心尖四腔切面上，舒张期二尖瓣开放，在左房至左室流入道，见一红色带状区域，收缩期二尖瓣闭合，在二尖瓣口无任何彩色出现。

(2) 正常三尖瓣口彩色多普勒：三尖瓣口出现与二尖瓣相似的有规律的色彩变化，舒张期瓣口开放，由右房经瓣口至右室呈现红色血流区。

(3) 正常主动脉瓣口彩色多普勒，心尖五腔切面上，收缩期主动脉瓣口呈蓝色为主的血流，此时血流背离探头，而胸骨上凹切面上，主动脉瓣口呈红色血流，此时血流对着探头。

(4) 正常肺动脉瓣口彩色多普勒在大动脉短轴上见肺动脉瓣区收缩期出现蓝色血流，此时血流背离探头。

5．心内结构正常参考值男女左室内径（）＜55 ＜50左房内径（）＜40 ＜35室间隔厚度（） 8 – 12左室后壁厚度（） 8 – 12主动脉内径（）＜40 ＜36多普勒超声测定各瓣口血流速度的正常值（）部位儿童成人二尖瓣口 1.0 (0.8-1.3) 0.9 (0.6-1.3)三尖瓣口0.6 (0.5-0.8) 0.5 (0.3-0.7)肺动脉瓣口0.9 (0.7-1.1) 0.75 (0.6-0.9)主动脉瓣口 1.5 (1.2-1.8) 1.35 (1.0-1.7)6．超声心动图的临床价值(1) 特征性诊断指某些心脏疾病在超声图像上的特征性改变，如风湿性瓣膜病、先天性心脏病如房间隔缺损、室间隔缺损、动脉导管未闭等。

(2) 支持性诊断超声心动图表现特异性不强，但可支持或符合临床诊断，如高血压性心脏病、扩张性心肌病。

(3) 排除性诊断无临床诊断应表现的超声心动图改变。

(4) 功能性诊断估计心脏收缩功能、舒张功能。

(5) 定量诊断测定心肌梗死的范围、瓣口面积等。

(6) 症候群诊断仅发现某些非特异性改变，如单纯左室大、右室大但未能检测到病因。

第二节瓣膜病( )概述心脏有4组瓣膜，分别是二尖瓣、三尖瓣、主动脉瓣和肺动脉瓣。

先天性瓣膜病变较少见，多为风湿性所致。

风湿性瓣膜病多累及二尖瓣，而老年性退行性病变主要累及主动脉瓣。

瓣膜病的结果是瓣膜狭窄和返流或兼而有之。

一、慢性风湿性心瓣膜病( )慢性风湿性心瓣膜病指风湿性心脏炎停止后，从发炎、损害愈合过程中遗留下来的心脏病变。

其病因是溶血性链球菌感染，造成的病理改变是：瓣膜增厚、粗糙、收缩、硬化、交界处粘连，腱索缩短、粘连。

二尖瓣病变高达95 – 98%，其中20 –30%合并主动脉瓣病变，三尖瓣病变率约5%。

(一)二尖瓣狭窄( )正常人二尖瓣口面积4 – 6平方厘米，当二尖瓣口面积小于2平方厘米时，出现症状。

由于二尖瓣口开放受限，舒张期左房排血受阻，可致左房压力升高，左房增大。

长期左房压力升高，肺静脉压力和肺毛细血管压力也升高，继而可引起右室扩大。

超声心动图表现(1)M型超声心动图左心房扩大，二尖瓣前叶呈“城墙样”改变，斜率下降，二尖瓣开放幅度降低，前后叶同向运动。

瓣叶增厚，回声增强。

(2)二维超声心动图舒张期二尖瓣前叶呈圆顶状改变，瓣叶基底段的活动度较瓣缘大。

二尖瓣后叶僵硬，舒张期活动明显受限，二尖瓣水平短轴切面见“鱼嘴状”瓣口，表示交界处粘连，瓣口面积缩小。

左房附壁血栓是二尖瓣狭窄的常见并发症。

(3)多普勒超声心动图二尖瓣口血流速度增快，增快的程度与二尖瓣口面积成正比，正常人经二尖瓣口峰值流速不超过1.2，在二尖瓣狭窄时，可达2以上。

频谱充填而明亮，当心房颤动时，二尖瓣血流频谱中的A峰消失，频谱呈单峰状。

应用压差半降时间法（法）可估测二尖瓣口面积。

(4)彩色多普勒超声心动图经二尖瓣口的血流可出现流速较高的彩色血流频谱，呈红黄为主的五彩镶嵌状，且瓣口流束明显缩窄，色彩明亮。

(二) 二尖瓣返流( )二尖瓣纤维化、增厚、腱索乳头肌融合、缩短，致使二尖瓣前后叶合不拢。

收缩期左室的部分血液返流回左房，使左房容量增加，左房扩大，舒张期这部分血又回到左室，造成左室容量负荷过重，左室扩大。

超声心动图表现M型和二维超声心动图可见二尖瓣增厚，关闭时二个瓣叶不能合拢，左房、左室扩大。

但这些表现并不特异，频谱多普勒和彩色多普勒才是诊断二尖瓣返流的可靠手段。

二尖瓣返流表现为收缩期负向湍流频谱，最大返流速度大于4。

彩色多普勒显示经二尖瓣口至左房侧以蓝色为主的返流束，根据彩色返流束的长度可半定量地判断二尖瓣返流的程度。

(三) 主动脉瓣狭窄( )正常成人的主动脉瓣口面积为32。

当瓣口面积小于正常1/2时，左室排血受阻，收缩压增高，逐渐发生代偿性、均匀性，向心性肥厚，晚期可出现左室腔扩大和心力衰竭。

超声心动图表现(1) M型超声心动图主动脉瓣回声增强，瓣叶增厚，开放受限，开放幅度减小，室间隔和左室后壁厚度增加。

(2) 二维超声心动图主动脉瓣增厚，回声增强，活动受限。

升主动脉狭窄后扩张。

(3) 频谱多普勒通过主动脉瓣的血流速度加快，峰值流速超过2，在心尖五腔切面取样时表现为收缩期负向高速湍流频谱。

(4) 彩色多普勒血流显像见收缩期经主动脉瓣口呈喷泉状、射向主动脉的蓝色为主的五彩镶嵌血流。

(四) 主动脉瓣返流( )风湿性和其他病因造成的主动脉瓣病变以瓣叶增厚、钙化、缩短以及变形为主，其后果是主动脉瓣对合不良，血流由主动脉向左心室返流，左室容量逐渐增加，左室腔扩大，严重时导致心力衰竭。

超声心动图表现与二尖瓣返流一样，虽然主动脉返流在M型和二维超声心动图上可出现如下表现：瓣叶增厚、钙化、关闭合不拢，左室扩大，二尖瓣前叶活动曲线见舒张期震颤等，但这些均不是特征性表现，诊断主动脉瓣返流主要依据频谱多普勒和彩色多普勒的表现。

(1) 彩色多普勒超声心动图在胸骨旁左室长轴和心尖五腔切面，可清晰显示舒张期经主动脉瓣返流至左室流出道的彩色血流，返流束的血流方向往往朝向超声探头，故大多数以红色为主。

轻度返流时，返流束刚达主动脉瓣下，呈窄带状。

重度返流时，返流束呈喷泉状，占据大部分左室流出道。

(2) 频谱多普勒超声心动图将脉冲多普勒取样容积置于主动脉瓣下或连续多普勒取样线通过主动脉瓣时，可探及舒张期朝向左室流出道的高速湍流，峰值流速超过3.5。

(五) 三尖瓣返流( )右心室收缩时，血液经三尖瓣口返流入右心房，引起右心房压力增加，右室舒张期压力亦增高，右心房、室扩大。

超声心动图表现M型和二维超声心动图显示右心房室扩大。

三尖瓣可有病变表现，也可无任何器质性损害。

彩色多普勒血流显像显示，收缩期经三尖瓣口至右心房以蓝色为主的返流。

频谱多普勒可探及收缩期背离探头方向的负向湍流频谱。

根据三尖瓣返流的峰值压差可测算肺动脉收缩压。

二．非风湿性瓣膜病( )1．二尖瓣脱垂( ) 二尖瓣叶的一部分在收缩期向左心房移位，超过二尖瓣环水平即为二尖瓣脱垂。

原发性二尖瓣脱垂的病因为二尖瓣粘液样变性，瓣叶松弛，边缘皱折。

继发性二尖瓣脱垂继发于感染性心内膜炎，马凡氏综合征，心肌缺血等疾病。
