10kV架空配电线路总体说明

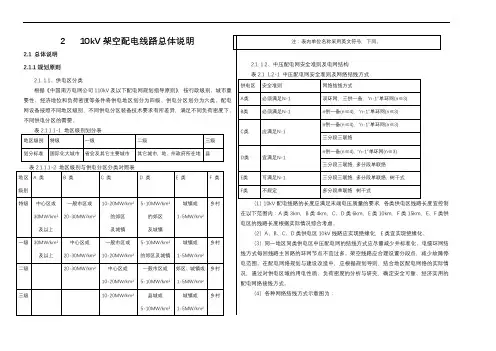

2 10kV架空配电线路总体说明2.1 总体说明2.1.1规划原则2.1. 1.1、供电区分类根据《中国南方电网公司110kV及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。
配电网设备按照不同地区级别、不同供电分区装备技术要求有所差异，满足不同负荷密度下、不同供电分区的需要。
表2.1.1.1-1 地区级别划分表表2.1.1.1-2 地区级别与供电分区分类对照表2.1. 1.2、中压配电网安全准则及电网结构表2.1. 1.2-1 中压配电网安全准则及网络结线方式（1）10kV配电线路的长度应满足末端电压质量的要求，各类供电区线路长度宜控制在以下范围内：A类3km，B类4km，C、D类6km，E类10km，F类15km，E、F类供电区的线路长度根据实际情况综合考虑。
（2）A、B、C、D类供电区10kV线路应实现绝缘化，E类宜实现绝缘化。
（3）同一地区同类供电区中压配电网的结线方式应尽量减少并标准化。
电缆环网结线方式每回线路主回路的环网节点不宜过多。
架空线路应合理设置分段点，减少故障停电范围。
在配电网络规划与建设改造中，应根据规划导则，结合地区配电网络的实际情况，通过对供电区域的用电性质、负荷密度的分析与研究，确定安全可靠、经济实用的配电网络接线方式。
（4）各种网络结线方式示意图为：单环网接线方式多分段单联络接线方式单环网、多分段单联络都是通过主干线路末端之间的直接联络，实行环网接线，开环运行。
这种接线具有运行方便、结线简单、投资省、建设快等特点；对于架空线路，只要在主干线路上安装若干台杆上开关即能实现。
当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段（非检修段）正常供电，大大提高了系统供电可靠性。
但该接线方式要求每条线路具有50%的备供能力，即正常最大供电负荷只能达到该线路安全载流量的1/2，以满足配电网络N-1安全准则要求；一般每条线路配变装接容量不超过10MVA。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析1. 引言1.1 10kV配电架空线路设计要点分析10kV配电架空线路设计是电力系统中非常重要的一环，其设计质量直接关系到电力系统的安全稳定运行。
本文将对10kV配电架空线路设计要点进行分析，从线路走向设计、线路参数设计、导线选择、绝缘子选择和金具选择等方面进行详细探讨。
通过对这些要点的深入分析，可以为工程师们在设计10kV配电架空线路时提供一些有益的参考和指导，以确保设计方案的合理性和可靠性。
在电力系统建设和改造中，10kV配电架空线路设计不仅要考虑经济性和技术性，还要考虑环境因素和安全性，只有全面考虑各方面因素，才能设计出符合实际要求的优质线路工程。
希望本文的分析能为广大电力工程师在10kV配电架空线路设计中提供一些帮助和启示。
2. 正文2.1 线路走向设计在进行10kV配电架空线路设计时，线路走向设计是一个至关重要的环节。
线路走向的设计不仅直接影响到线路的供电可靠性和运行效率，还关系到供电范围的覆盖和维护的便利性。
在进行线路走向设计时，需要考虑以下几个方面：1. 地形地貌因素：线路走向应尽量避开复杂地形和山区，避免因地形起伏导致线路过高或者过低，增加线路的故障风险。
在穿越河流、湖泊等水域时，需要考虑水域宽度、水深等因素，确保线路安全可靠。
2. 建筑物和植被因素：线路走向应尽量避开高层建筑物或者茂密植被，避免因外界物体对线路的影响导致供电故障。
考虑到城市规划和环境保护，线路走向设计还需考虑对周边环境的影响，尽量减少对周边居民生活的干扰。
3. 供电范围和负荷需求：线路走向设计应充分考虑到供电范围和负荷需求，确保线路能够有效覆盖供电范围，并考虑未来的供电扩展需求。
根据不同区域的用电负荷情况，合理确定线路走向，避免因供电负荷不均衡导致线路负荷过重或过轻。
线路走向设计是10kV配电架空线路设计中至关重要的一环，需要综合考虑地形地貌、建筑物和植被因素以及供电范围和负荷需求等方面因素，设计出符合实际需求的线路走向，确保线路供电安全可靠、运行高效。
10kV架空配电线路介绍资料
架空线路常用的导线型号及符号的含义 架空线路常用的导线有裸导线和绝缘导线.按导线的结构 可分为单股,多股及空芯导线.按导线使用材料分为铜导线, 铝导线.钢芯铝导线,铝合金导线和钢导线等. 送,配电架空电力线路采用多股裸导线,低压配电架空线路 可使用单股裸铜导线. 常用的裸导线有以下几种: 1裸铜导线(TJ),2裸铝导线(LJ),3钢芯铝导线 (LGJ,LGJQ,LGJJ)4铝合金导线(HLJ)5钢导线(GJ) • 导线型号中的拼音字母的含义 T-铜导线 J-绞线 L-铝导线 G-钢芯 Q-轻型 H-合金 型号中一字线后的数字表示导线的截面积平方毫米
二、防止跌落式熔断器故障的主要措施 1、 合理选择跌落式熔断器
10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险 性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电 流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相 匹配。熔断器的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为 额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的熔断 器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必 须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很 可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断 时难以灭弧，最终引起熔管烧毁，爆炸等事故。
线最低点的垂直距离，称为弧垂或弛度。用f表示。 3．限距：导线对地面或对被跨越设施的最小距离。一般指导线最低点到地面的 最小允许距离，常用h表示。 4．水平档距：相邻两档距之和的一半，称为水平档距 5．垂直档距：相邻两档距间导线最低点之间的水平距离，称为垂直档距，
10kV架空配电线路总体说明
2 10kV架空配电线路总体说明2.1 总体说明2.1.1规划原则2.1. 1.1、供电区分类根据《中国南方电网公司110kV及以下配电网规划指导原则》，按行政级别、城市重要性、经济地位和负荷密度等条件将供电地区划分为四级、供电分区划分为六类。
配电不同供电分区的需要。
单环网接线方式多分段单联络接线方式单环网、多分段单联络都是通过主干线路末端之间的直接联络，实行环网接线，开环运行。
这种接线具有运行方便、结线简单、投资省、建设快等特点；对于架空线路，只要在主干线路上安装若干台杆上开关即能实现。
当主干线路任一段线路或环网设备故障、检修时，可通过分段开关切换，确保非故障段（非检修段）正常供电，大大提高了系统供电可靠性。
但该接线方式要求每条线路具有50%的备供能力，即正常最大供电负荷只能达到该线路安全载流量的1/2，以满足配电网络N-1安全准则要求；一般每条线路配变装接容量不超过10MVA 。
双环网接线方式三分段三联络接线方式双环网、三分段三联络在单环网增加每一分段线路与其它线路的联系，实现互为备用，当任一段线路或环网单元故障、检修时，均不影响另一段线路正常供电，尽可能缩小停电围，提高配电网络供电可靠性。
这种接线每条线路只需余留1/3或1/4的备用容量，线路负载率高达67%或75%，大大提高了配电线路利用率；但由于需要架设联络线路，增加线路投资，联络线路应采用就近引接。
树干式接线方式由于树干式网络不存在线路故障后的负荷转移，可以不考虑线路的备用容量，每条线路可满载运行，即正常最大供电负荷不超过该线路安全载流量。
在条件允许情况下，主干或次干线路分段开关可采用柱上重合器，尽可能快速切除线路故障。
这种接线方式只适用于城郊、农村或非重要用户的架空线路。
2.1.2 架空配电线路设计要点说明2.1.2.1导线2.1.2.1.1导线型号及截面选择配电线路所采用的导线，应符合国家电线产品技术标准，结合地区配电网发展规划，根据工程实际选LGJ型钢芯铝绞线、LJ铝绞线或JKLYJ、JKLGYJ型绝缘导线，并认真计算，留有一定裕度。
10kV架空线路设计
柱上负荷开关(分段)杆料表
柱上负荷开关实物
真空负荷开关：VSP5-15JSAT-12/630型
控制器(FTU:Feeder Terminal Unit)：馈线终端装
置，安装在10kV馈线线路的智能终端，对柱上开关 进行监控、遥信、遥控，以及故障检测功能，并与 配电自动化主站通信。
柱上负荷开关实物
10kV柱上变压器
10kV柱上变压器
技术说明
柱上三相变压器容量一般选择50kVA、100kVA、200kVA、 315kVA、400kVA五种。
10kV柱上变压器应靠近负荷中心按“小容量、多布点”的 原则设置，新建项目，柱上变压器台区采用双杆紧凑式或 “单杆背”布置，喷射式熔断器(变压器保护)采用高位或 低位安装。
柱上单相变压器和“单杆背”三相柱上变压器低压配电箱 (兼有智能表计、出线、自动补偿、采集)，装于变压器下 侧，其下端距地面4.5m.
三相隔离刀闸与三相真空灭弧室串联联动，真空触头先于 刀闸分闸、后于刀闸合闸； 真空灭弧、SF6绝缘负荷开关的绝缘气体为零表压(1个大 气压)，不配置显示设备内部气体状况的装置； 分界负荷开关的操动机构为：手动弹簧合闸并储能，电磁 脱扣分闸或手动分闸。电磁脱扣操作电压为DC 48V，直流 电磁铁80～110％额定电压应可可靠动作。
支撑绝缘子及导线
柱式绝缘子：电气隔离、支撑导线 避雷器：防雷电、过电压
圆铁抱箍：将角担固定在电杆上 抱铁(M型抱铁)：安装于电杆与 圆铁抱箍之间
直线杆金具
单凸抱箍：将立铁固定在电 双凸抱箍：将立铁固定在电
杆上（用于直线杆）
杆上（用于直线抱立杆）
抱箍作用：将角担或立铁固定在电杆上、起紧固作用
电杆按其在配电线路中的作用
10千伏 架空线路

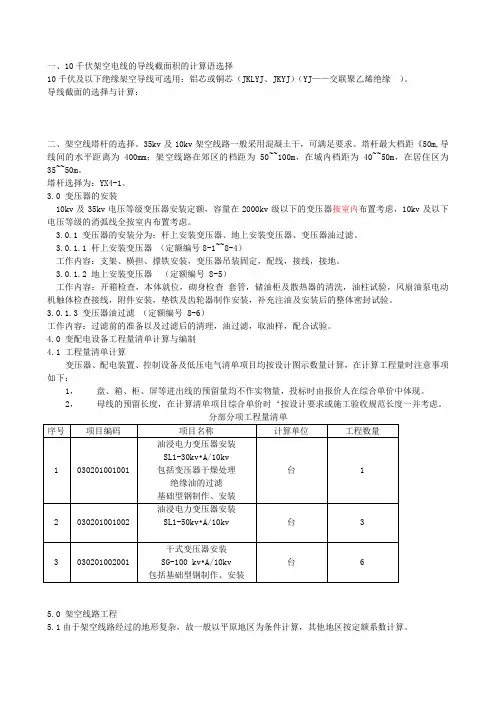

一、10千伏架空电线的导线截面积的计算语选择10千伏及以下绝缘架空导线可选用：铝芯或铜芯（JKLYJ、JKYJ）（YJ——交联聚乙烯绝缘）。

导线截面的选择与计算：二、架空线塔杆的选择。
35kv及10kv架空线路一般采用混凝土干，可满足要求。
塔杆最大档距《50m,导线间的水平距离为400mm；架空线路在郊区的档距为50~~100m，在城内档距为40~~50m，在居住区为35~~50m。
塔杆选择为：YX4-1。
3.0 变压器的安装10kv及35kv电压等级变压器安装定额，容量在2000kv级以下的变压器按室内布置考虑，10kv及以下电压等级的消弧线全按室内布置考虑。
3.0.1 变压器的安装分为：杆上安装变压器、地上安装变压器、变压器油过滤。
3.0.1.1 杆上安装变压器（定额编号8-1~~8-4）工作内容：支架、横担、撑铁安装，变压器吊装固定，配线，接线，接地。
3.0.1.2 地上安装变压器（定额编号 8-5）工作内容：开箱检查，本体就位，砌身检查套管，储油柜及散热器的清洗，油柱试验，风扇油泵电动机触体检查接线，附件安装，垫铁及齿轮器制作安装，补充注油及安装后的整体密封试验。
3.0.1.3 变压器油过滤（定额编号 8-6）工作内容：过滤前的准备以及过滤后的清理，油过滤，取油样，配合试验。
4.0 变配电设备工程量清单计算与编制4.1 工程量清单计算变压器、配电装置、控制设备及低压电气清单项目均按设计图示数量计算，在计算工程量时注意事项如下：1，盘、箱、柜、屏等进出线的预留量均不作实物量，投标时由报价人在综合单价中体现。
2，母线的预留长度，在计算清单项目综合单价时‘按设计要求或施工验收规范长度一并考虑。
分部分项工程量清单5.0 架空线路工程5.1由于架空线路经过的地形复杂，故一般以平原地区为条件计算，其他地区按定额系数计算。
地形系数架空线路的组成：架空线路主要由电杆、导线、横担、瓷瓶、拉线、金具等部分组成。
