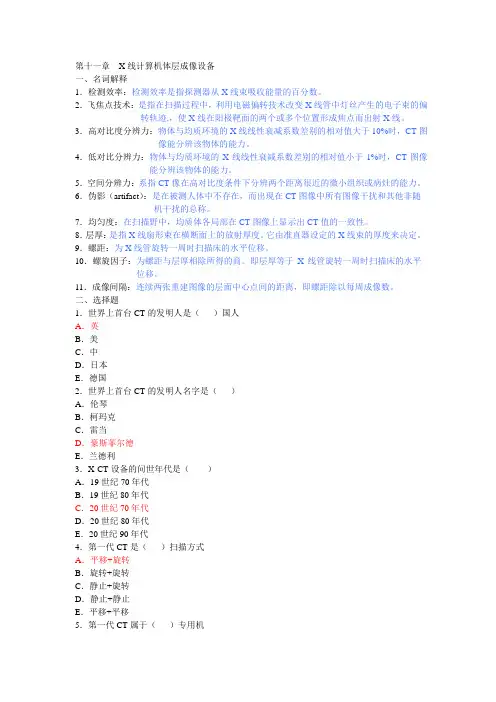

第十一章X线计算机体层成像设备一、名词解释1．检测效率：检测效率是指探测器从X线束吸收能量的百分数。
2．飞焦点技术：是指在扫描过程中，利用电磁偏转技术改变X线管中灯丝产生的电子束的偏转轨迹.，使X线在阳极靶面的两个或多个位置形成焦点而出射X线。
3．高对比度分辨力：物体与均质环境的X线线性衰减系数差别的相对值大于10%时，CT图像能分辨该物体的能力。
4．低对比分辨力：物体与均质环境的X线线性衰减系数差别的相对值小于1%时，CT图像能分辨该物体的能力。
5．空间分辨力：系指CT像在高对比度条件下分辨两个距离很近的微小组织或病灶的能力。
6．伪影（artifact）：是在被测人体中不存在，而出现在CT图像中所有图像干扰和其他非随机干扰的总称。
7．均匀度：在扫描野中，均质体各局部在CT图像上显示出CT值的一致性。
8．层厚：是指X线扇形束在横断面上的放射厚度。
它由准直器设定的X线束的厚度来决定。
9．螺距：为X线管旋转一周时扫描床的水平位移。
10．螺旋因子：为螺距与层厚相除所得的商。
即层厚等于X线管旋转一周时扫描床的水平位移。
11．成像间隔：连续两张重建图像的层面中心点间的距离，即螺距除以每周成像数。
二、选择题1．世界上首台CT的发明人是（）国人A．英B．美C．中D．日本E．德国2．世界上首台CT的发明人名字是（）A．伦琴B．柯玛克C．雷当D．豪斯菲尔德E．兰德利3．X-CT设备的问世年代是（）A．19世纪70年代B．19世纪80年代C．20世纪70年代D．20世纪80年代E．20世纪90年代4．第一代CT是（）扫描方式A．平移+旋转B．旋转+旋转C．静止+旋转D．静止+静止E．平移+平移5．第一代CT属于（）专用机A．头部B．体部C．胸部D．腰部E．肩部6．现在用的最多的是（）代CTA．第一代B．第二代C．第三代D．第四代E．第五代7．三代CT指（）A．平移+旋转扫描方式B．旋转+旋转扫描方式C．旋转+静止扫描方式D．静止+静止扫描方式E．以上都不正确8．三代CTX线束的扇角为（）A．5°－20°B．30°－45°C．50°－75 °D．360°E．以上都不确9．关于四代CT的说法不正确的是（）A．探测器不旋转B．探测器分布在360°,数量较多C．X线管旋转D．可以一个方向连续旋转多圈E．扫描时X线管先平移后在旋转10．螺旋CT是从（）代CT发展而来A．第一代B．第二代C．第三代D．第四代E．第五代11．下列不是CT硬件发展趋势的是（）A．加快扫描速度B．提到图像质量C．增加电缆长度D．简化操作E．缩小体积12．螺旋CT中螺距指（）A．Ｘ线管旋转一周，扫描床水平位移B．Ｘ线管旋转180度，扫描床水平位移C．Ｘ线管旋转720度，扫描床水平位移D．Ｘ线管旋转90度，扫描床水平位移E．Ｘ线管旋转45度，扫描床水平位移13．螺旋CT的专用参数中螺旋因子指的是（）A．螺距﹣层厚B．螺距+层厚C．螺距/层厚D．螺距×层厚E．层厚/螺距14．下面对CT设备中Ｘ线管描述正确的是（）A．热容量高，扫描次数多B．热容量高，扫描次数少C．热容量低，扫描次数多D．热容量低，扫描次数少E．热容量可高可低15．HU即heat unit是（）的单位A．X射线管容量B．X射线管热容量C．X射线强度D．X射线剂量E．X射硬度16．数据采集系统的构成不包括（）A．X线管B．准直器C．滤过器D．计算机系统E．探测器17．数据处理装置不包括（）A．前置放大器B．对数放大器C．模数转换器D．计算机系统E．多路转换器18．CT的数据采集系统一般安装在（）上A．扫描架B．主控制台C．扫描床D．计算机系统E．副控制台19．滤过器的形状一般为（）A．椭圆形B．楔形C．长方形D．正方形E．圆形20．第五代CT是（）扫描方式A．平移+旋转B．旋转+旋转C．静止+旋转D．静止+静止E．平移+平移21．第五代超高速CT具有（）个阳极靶环A．2B．3C．4D．5E．622．对于一般单排CT而言，扫描厚度由（）决定。
