测井电缆介绍

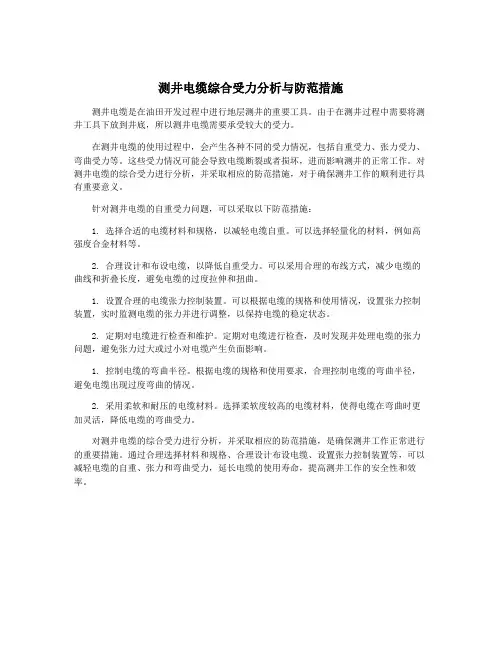

测井电缆综合受力分析与防范措施
测井电缆综合受力分析与防范措施测井电缆是在油田开发过程中进行地层测井的重要工具。
由于在测井过程中需要将测井工具下放到井底，所以测井电缆需要承受较大的受力。
在测井电缆的使用过程中，会产生各种不同的受力情况，包括自重受力、张力受力、弯曲受力等。
这些受力情况可能会导致电缆断裂或者损坏，进而影响测井的正常工作。
对测井电缆的综合受力进行分析，并采取相应的防范措施，对于确保测井工作的顺利进行具有重要意义。
针对测井电缆的自重受力问题，可以采取以下防范措施：1. 选择合适的电缆材料和规格，以减轻电缆自重。
可以选择轻量化的材料，例如高强度合金材料等。
2. 合理设计和布设电缆，以降低自重受力。
可以采用合理的布线方式，减少电缆的曲线和折叠长度，避免电缆的过度拉伸和扭曲。
1. 设置合理的电缆张力控制装置。
可以根据电缆的规格和使用情况，设置张力控制装置，实时监测电缆的张力并进行调整，以保持电缆的稳定状态。
2. 定期对电缆进行检查和维护。
定期对电缆进行检查，及时发现并处理电缆的张力问题，避免张力过大或过小对电缆产生负面影响。
1. 控制电缆的弯曲半径。
根据电缆的规格和使用要求，合理控制电缆的弯曲半径，避免电缆出现过度弯曲的情况。
2. 采用柔软和耐压的电缆材料。
选择柔软度较高的电缆材料，使得电缆在弯曲时更加灵活，降低电缆的弯曲受力。
对测井电缆的综合受力进行分析，并采取相应的防范措施，是确保测井工作正常进行的重要措施。
通过合理选择材料和规格、合理设计布设电缆、设置张力控制装置等，可以减轻电缆的自重、张力和弯曲受力，延长电缆的使用寿命，提高测井工作的安全性和效率。
测井电缆设备介绍
测井电缆一、测井电缆的功能测井探测的是井下的各种物理参数，电缆所起的就是输送和信道的作用。
它具有以下三种功能：（1）输送下井仪器和工具，并承受其拉力。
（2）为井下仪器供电并传送各种控制信号。
（3）将井下仪器输出的测量信号传输至地面系统。
电缆要实现以上功能，必须具备以下性能特点：（1）具有大于被测井深的长度，通常要求仪器到达井底后，绞车滚筒上应剩有一层半的电缆，以保证测井施工的安全。
（2）必须具有较强的抗拉强度。
（3）必须具有较好的韧性，以便能盘绕在绞车滚筒上。
（4）必须有导电性、绝缘性、抗干扰性能好的多股缆芯，并能满足传送不同频率信号的要求。
（5）缆芯的绝缘材料必须具有耐高温性能。
（6）必须具备井下耐高压和在滚筒里层抗挤压的良好性能。
二、测井电缆的分类测井电缆按缆芯数量可分为单芯、三芯、四芯、六芯、七芯等，按直径大小可分为φ12.7mm、φ118mm、φ8mm和φ5.6mm等，按耐温性能可分为90℃、180℃和250℃等。
目前勘探测井多采用七芯电缆，生产测井多采用单芯电缆。
尽管国内外各家电缆型号不尽相同，但大同小异，现以进口凯美莎电缆（型号746RX）为例说明其电缆型号的意义。
第一个数字代表缆芯数目。
第二个字母代表钢丝铠装情况：E：表示内层9根，外层15 根钢丝；F：表示内层11根，外层15 根钢丝；G：表示内层10根，外层16 根钢丝；H：表示内层18根，外层18根钢丝；J：表示内层24根，外层24根钢丝；K：表示内层15根，外层15根钢丝；L：表示内层12根，外层12 根钢丝；M：表示内层15根，外层12根钢丝；N：表示内层12根，外层18 根钢丝；P：表示内层18根，外层24根钢丝；Q：表示内层14根，外层20根钢丝；R：表示内层17根，外层23根钢丝；S：表示内层19根，外层20根钢丝；X：其他结构。
第三个和第四个数字表示电缆直径（以百分之一英寸为单位）。
第五个字母表示缆芯的导电材料和股数：R———7 股裸铜丝；S——7 股镀锡铜丝；T——6 股裸铜丝；U——6 股镀锡铜丝；V——编织镀锡铜丝；W——编织镀锡铜丝;X——其他结构。
测井电缆行业报告
测井电缆行业报告测井电缆是石油工业中的一种重要设备，其作用是在油井中传输测井仪器所采集的数据。
测井数据是石油勘探和开采中非常重要的信息来源，能够帮助工程师了解井下地层的情况，指导井下作业和决策。
因此，测井电缆在石油工业中扮演着至关重要的角色。
测井电缆的基本结构包括导体、绝缘层、护套等部分。
导体是测井电缆中传输电信号的部分，通常采用多股铜线或者合金线制成。
绝缘层则是为了防止电信号泄漏或者干扰，通常采用聚乙烯、聚氯乙烯等材料制成。
护套则是为了保护电缆免受外界环境的影响，通常采用聚氯乙烯、聚乙烯等材料制成。
由于测井电缆需要在井下恶劣的环境中工作，因此其结构设计和材料选择都需要具备一定的特殊性。
测井电缆的主要应用领域包括测井、录井、电动机控制、井下通信等。
其中，测井是测井电缆最主要的应用领域。
测井是勘探和开采中的一项重要技术，能够通过井下的测井仪器获取地层的物理性质、构造特征等信息，为勘探和开采提供重要的数据支持。
而测井电缆则是测井仪器与地面设备之间的重要连接，能够将测井仪器采集的数据传输到地面设备，为工程师提供必要的信息。
测井电缆行业在我国的发展历史悠久，目前已经形成了一定的产业规模和技术实力。
我国的测井电缆产品主要分为电力电缆和通信电缆两大类，其中通信电缆又包括同轴电缆和光纤电缆两种。
在测井电缆产品的生产和研发方面，国内企业已经具备了一定的技术和设备水平，能够满足国内外市场的需求。
在国际市场上，测井电缆产品主要由美国、德国、法国、日本等发达国家和地区生产和销售。
这些国家和地区在测井电缆产品的技术和质量方面具备一定的优势，其产品在国际市场上具有一定的竞争力。
然而，随着我国石油工业的快速发展和对测井技术的需求不断增加，国内测井电缆行业也在不断壮大和壮大。
未来，随着我国石油工业的进一步发展和对测井技术的需求不断增加，测井电缆行业将迎来更大的发展机遇。
在这样的发展机遇下，国内测井电缆企业需要不断提升自身的技术水平和产品质量，加大研发投入，不断创新，以满足国内外市场的需求。
测井电缆发展史
测井电缆发展史
测井电缆是石油勘探、钻井和生产过程中使用的一种特殊电缆，用于传输测井仪器和传感器的信号和数据。
以下是测井电缆的发展史概述：
1. 早期发展（20世纪20年代-30年代）：早期的测井电缆主要是使用铜线制成的，用于测量油井的物性和温度等参数。
然而，这些电缆存在耐高温、防腐蚀和抗张力能力不足的问题。
2. 铜电缆的改进（20世纪40年代-50年代）：随着石油勘探和钻井技术的不断发展，对测井电缆的要求也越来越高。
为了提高电缆的性能，人们开始尝试改进铜电缆的结构和材质，例如采用较粗的铜丝和铜合金材料，从而增加电缆的可靠性和耐性能。
3. 隔离线电缆的引入（20世纪60年代-70年代）：由于在复杂的油井环境中，电缆的电磁干扰和互相干扰成为一个严重的问题，使得数据传输质量下降。
为了解决这个问题，人们引入了隔离线电缆，其在电缆的外层包裹了一层绝缘材料，能够有效地隔离电磁干扰。
4. 光纤测井电缆的发展（20世纪80年代至今）：随着光纤通信技术的迅速发展，光纤测井电缆逐渐取代了传统的铜电缆。
光纤测井电缆具有更高的带宽、更好的稳定性和抗干扰能力，能够传输更大量、更高清晰度的数据。
此外，光纤测井电缆还能够实现实时监测和远程控制，提高了测井操作的效率和安全性。
总体上，测井电缆的发展经历了从铜电缆到隔离线电缆再到光纤测井电缆的演进，不断提升了电缆的可靠性、耐久性和传输性能，为石油勘探和生产行业的发展做出了重要贡献。
工作文档测井电缆介绍
测井电缆介绍中原油田张恩生一、目前公司使用的国产电缆型号1、国产七芯电缆型号：W7BP规格：7×0.56mm2(导体的截面积)W：物理勘探（物的汉语拼音）；7：七芯电缆；B：绝缘材料；P：屏蔽（两个P的为双屏蔽）2、单根钢丝的拉断力≥：内层1.468KN；外层2.330KN3、钢丝结构内层：24根/Ø1.00mm；外层24根/Ø1.26 mm4、铠装节距：内层70 mm；外层85 mm5、电缆外径：11.8 mm6、电缆的额定拉断力≥：59 KN（6吨）；一般的拉到8—9吨断7、电缆耐温-30——150度8、电缆重量约：500Kg/Km9、缆芯电阻：大约32Ω/Km二、进口电缆美国维特电缆型号：7-46P/NT-XS说明：7：七芯电缆；46：0.464英寸=11.79 mm（1英寸=25.4 mm）P：3000F=148.890CNT：4500F=2320C换算公式C=5/9（F-32）XS：加强型19500磅；一般16700磅（1000Kg=2200磅）三、电缆使用注意事项1、所有使用的测井电缆都是二层钢丝扭力不平衡的电缆，拉力加大时，电缆趋向拉伸、直径变小、旋转；反之拉力减小时，则缩短、直径变大、反方向旋转。
一切妨害电缆自由旋转的因素是损坏的根源。
因为电缆的旋转是受张力变化控制的，制造厂不可能生产不旋转的电缆。
（制造厂只能控制使电缆直径和长度变化很小）2、电缆的调理头十次下井，是电缆最易受损的时候，与汽车一样，新电缆也有一个磨合过程。
调理的目的：使电缆的长度直径都稳定下来，把电缆的扭力放松，使二层钢丝逐渐磨合排列整齐像二层钢圈一样活动。
（1）第一次下井，找一口套管水井，电缆头接上磁性定位器和较大的加重，下放300米、上提50米、停住，借磁性定位器信号观察到电缆不旋转为止，再下放300米、上提50米、停住，观察到电缆不动，以次类推、把电缆放入井内，使电缆扭力放开。
石油钻井中的井下测井仪器使用指南
石油钻井中的井下测井仪器使用指南井下测井是指通过使用各种仪器和技术手段，对井内的地层进行详细的测量和分析。
石油钻井中的井下测井仪器使用指南致力于帮助钻井工程师在油井钻探和生产过程中正确选择和使用井下测井仪器，以获得准确的地层参数数据和优化钻井结果。
本文将介绍常见的井下测井仪器，并提供使用指南，包括测井仪器的选择、操作方法和常见问题解答。
1. 自由曲线仪(Free Point Indicator)：自由曲线仪是一种用于测量固定故障位置的测井工具。
在进行海外钻井活动时，它可用于测量管柱的自由长度并确定爆炸裂纹位置。
使用时需要注意以下几点：- 在运行自由曲线仪之前，务必确保井孔内没有其他工具或障碍物。
- 安装自由曲线仪时应根据工作环境调整其敏感度，以确保准确的测量结果。
- 当自由曲线仪出现故障时，必须立即停止操作，检查仪器是否损坏。
2. 测井仪(Logging Tool)：测井仪是一种能够进行地层测量和数据记录的工具。
常见的测井仪包括电阻率测井仪、自然伽玛射线测井仪、声波测井仪等。
使用测井仪时需要注意以下几点：- 根据井孔的特征和测井目的选择合适的测井仪。
- 在使用测井仪之前，检查仪器是否完好，电池是否充电，探头是否清洁。
- 将测井仪缓慢地降入井孔，在下降和上升的过程中平稳操作，以避免损坏仪器或产生误差。
3. 旁远探测器(Sidekick)：旁远探测器是一种用于测量井眼直径和探测井孔壁上各种缺陷的测井工具。
使用旁远探测器时需要遵循以下指南：- 在使用旁远探测器之前，清洁井眼内的堵塞物，并确保仪器和电缆没有损坏。
- 安装旁远探测器时，根据井眼的尺寸和形状适当调整测量参数。
- 在探测井孔壁上的缺陷时，移动旁远探测器的位置以获得完整的测量数据。
4. 测井电缆(Logging Cable)：测井电缆将井下测井仪器与地面设备连接起来，用于传输数据和供应电源。
使用测井电缆时需要注意以下几点：- 在使用测井电缆之前，检查电缆是否有明显的损坏，如断裂或磨损。
测井电缆介绍
测井电缆介绍中原油田张恩生一、目前公司使用的国产电缆型号1、国产七芯电缆型号：W7BP规格：7×0.56mm2(导体的截面积)W：物理勘探（物的汉语拼音）；7：七芯电缆；B：绝缘材料；P：屏蔽（两个P的为双屏蔽）2、单根钢丝的拉断力≥：内层1.468KN；外层2.330KN3、钢丝结构内层：24根/?1.00mm；外层24根/?1.26mm4、铠装节距：内层70mm；外层85mm5、电缆外径：11.8mm6、电缆的额定拉断力≥：59KN（6吨）；一般的拉到8—9吨断7、电缆耐温-30——150度8、电缆重量约：500Kg/Km9、缆芯电阻：大约32?/Km二、进口电缆美国维特电缆型号：7-46P/NT-XS说明：7：七芯电缆；46：0.464英寸=11.79mm（1英寸=25.4mm）P：3000F=148.890CNT：4500F=2320C换算公式C=5/9（F-32）XS：加强型19500磅；一般16700磅（1000Kg=2200磅）三、电缆使用注意事项1、所有使用的测井电缆都是二层钢丝扭力不平衡的电缆，拉力加大时，电缆趋向拉伸、直径变小、旋转；反之拉力减小时，则缩短、直径变大、反方向旋转。
一切妨害电缆自由旋转的因素是损坏的根源。
因为电缆的旋转是受张力变化控制的，制造厂不可能生产不旋转的电缆。
（制造厂只能控制使电缆直径和长度变化很小）2、电缆的调理头十次下井，是电缆最易受损的时候，与汽车一样，新电缆也有一个磨合过程。
调理的目的：使电缆的长度直径都稳定下来，把电缆的扭力放松，使二层钢丝逐渐磨合排列整齐像二层钢圈一样活动。
（1）第一次下井，找一口套管水井，电缆头接上磁性定位器和较大的加重，下放300米、上提50米、停住，借磁性定位器信号观察到电缆不旋转为止，再下放300米、上提50米、停住，观察到电缆不动，以次类推、把电缆放入井内，使电缆扭力放开。
当然，滚筒上必须保留三层以上的电缆，7000米长七芯电缆头可能会旋转600圈。
测井电缆综合受力分析与防范措施
测井电缆综合受力分析与防范措施
测井电缆是石油勘探中用于测量地下油气井属性的重要工具，承担着传输能量和数据的任务。
在测井操作中，电缆需要承受各种受力，包括张力、弯曲力和拉拔力等。
对测井电缆的综合受力分析和防范措施的研究，对于保证电缆的稳定工作和延长使用寿命具有重要意义。
对于测井电缆的张力分析，由于井深和井壁摩擦等因素的影响，电缆在井下会受到拉力的作用。
为了确保电缆的安全运行，需要根据井深、井壁摩擦系数和电缆的抗拉能力等因素，合理确定电缆的张力范围。
在设计电缆绳索时，可采用合适的缆绳型式和规格，提高电缆的抗拉能力。
对于测井电缆的弯曲力分析，电缆在油井中常常需要通过弯曲的井段。
弯曲力会对电缆的外皮、绝缘层和导体造成损伤，甚至导致电缆断裂。
需要合理选择电缆的弯曲半径，并且在井下操作时，避免电缆出现过大的弯曲。
可以在电缆的外部增加护套来提供一定的保护，减小电缆的弯曲损伤。
还有，对于测井电缆的拉拔力分析，电缆在井下操作过程中，可能会受到拉拔力的作用，造成电缆的过度拉伸。
拉拔力过大会导致电缆断裂，影响测井工作的正常进行。
在井下操作时，需要合理安排拉拔力的大小，并采取相应的措施，如使用合适的电缆夹具、减小拉拔速度等，避免对电缆施加过大的拉拔力。
测井电缆的综合受力分析与防范措施对于保证电缆的安全运行和延长使用寿命非常重要。
通过合理分析电缆的张力、弯曲力和拉拔力等受力情况，可以确定合适的受力范围和措施，并在实际操作中加以落实。
还需要加强对电缆使用过程中的监测和维护，及时发现和解决潜在问题，提高电缆的可靠性和安全性。
测井电缆发展史
测井电缆发展史测井电缆是石油勘探和开发中不可或缺的重要工具，它在勘探过程中起着收集、传输和解析地下岩石性质信息的关键作用。
本文将从测井电缆的起源、发展、应用和未来展望等方面，对其发展史进行探讨。
一、起源与发展测井电缆的起源可以追溯到20世纪初期的石油工业发展阶段。
当时，由于对油藏的了解相对较少，勘探人员急需一种能够准确获取地下岩石性质信息的工具。
因此，早期的测井电缆主要是通过简单的电阻测量等方式来获取地下岩石的电性参数。
随着勘探技术的不断进步，测井电缆也逐渐发展壮大。
20世纪50年代，测井电缆开始采用多芯结构，能够同时传输多种信号，实现多参数测量。
同时，随着电子技术的发展，测井电缆逐渐实现了自动化和数字化，大大提高了测井的准确性和效率。
二、应用与技术革新测井电缆的应用范围越来越广泛，不仅可以用于地层岩性、孔隙度、含油饱和度等参数的测量，还可以用于油井的动态监测和评价，为油田的开发和管理提供重要依据。
在技术方面，测井电缆的发展经历了多次重要的技术革新。
例如，20世纪70年代，出现了微电子技术的应用，使得测井电缆变得更小巧、更灵活，能够适应复杂的地下环境。
此外，还有电缆防腐、抗拉强度和耐高温等方面的技术改进，使得测井电缆能够在极端条件下进行工作。
三、未来展望随着油田开发的深入，对测井电缆的要求也日益提高。
未来，测井电缆的发展趋势将会朝着更高的精度、更大的带宽和更强的适应性方向发展。
随着深水油田的开发，对于测井电缆的耐压能力提出了更高的要求。
因此，未来的测井电缆将会采用更加高强度和耐压的材料，以应对深井环境的挑战。
随着勘探技术的进一步发展，对测井电缆的精度要求也越来越高。
未来的测井电缆将会采用更加先进的传感器和信号处理技术，提高测量的准确性和分辨率。
为了满足多参数测量的需求，未来的测井电缆还将进一步提高其带宽和传输速率，以实现更多类型的信号传输和测量。
测井电缆作为石油勘探和开发中的重要工具，经历了从简单的电阻测量到多参数测量、从模拟到数字化的发展历程。
测井电缆介绍资料
测井电缆介绍中原油田张恩生一、目前公司使用的国产电缆型号1、国产七芯电缆型号：W7BP规格：7×0.56mm2(导体的截面积)W：物理勘探（物的汉语拼音）；7：七芯电缆；B：绝缘材料；P：屏蔽（两个P的为双屏蔽）2、单根钢丝的拉断力≥：内层1.468KN；外层2.330KN3、钢丝结构内层：24根/Ø1.00mm；外层24根/Ø1.26 mm4、铠装节距：内层70 mm；外层85 mm5、电缆外径：11.8 mm6、电缆的额定拉断力≥：59 KN（6吨）；一般的拉到8—9吨断7、电缆耐温-30——150度8、电缆重量约：500Kg/Km9、缆芯电阻：大约32Ω/Km二、进口电缆美国维特电缆型号：7-46P/NT-XS说明：7：七芯电缆；46：0.464英寸=11.79 mm（1英寸=25.4 mm）P：3000F=148.890CNT：4500F=2320C换算公式C=5/9（F-32）XS：加强型19500磅；一般16700磅（1000Kg=2200磅）三、电缆使用注意事项1、所有使用的测井电缆都是二层钢丝扭力不平衡的电缆，拉力加大时，电缆趋向拉伸、直径变小、旋转；反之拉力减小时，则缩短、直径变大、反方向旋转。
一切妨害电缆自由旋转的因素是损坏的根源。
因为电缆的旋转是受张力变化控制的，制造厂不可能生产不旋转的电缆。
（制造厂只能控制使电缆直径和长度变化很小）2、电缆的调理头十次下井，是电缆最易受损的时候，与汽车一样，新电缆也有一个磨合过程。
调理的目的：使电缆的长度直径都稳定下来，把电缆的扭力放松，使二层钢丝逐渐磨合排列整齐像二层钢圈一样活动。
（1）第一次下井，找一口套管水井，电缆头接上磁性定位器和较大的加重，下放300米、上提50米、停住，借磁性定位器信号观察到电缆不旋转为止，再下放300米、上提50米、停住，观察到电缆不动，以次类推、把电缆放入井内，使电缆扭力放开。
测井电缆介绍资料
1、 所有使用的测井电缆都是二层钢丝扭力不平衡的电缆， 拉力加大时， 电 缆趋向拉伸、直径变小、旋转；反之拉力减小时，则缩短、直径变大、反方向旋 转。一切妨害电缆自由旋转的因素是损坏的根源。
因为电缆的旋转是受张力变化控制的， 制造厂不可能生产不旋转的电缆。 （制 造厂只能控制使电缆直径和长度变化很小）
（图２）
（5）用尺子测量出这两个记号之间的距离 Δ L1。 （6）使张力再增加 0.5 吨。 图 2 （7）在转盘水平面（或井口法兰盘）处的电缆上，再做一个明显记号。图 3
（图３）
（8）用尺子测量出最后一个记号与第一个记号之间的距离 Δ L2。 （9）根据 Q/zCJ-J02-005-89 表三电缆伸长系数，
2、 电缆的调理
头十次下井， 是电缆最易受损的时候，与汽车一样，新电缆也有一个磨合过 程。
调理的目的： 使电缆的长度直径都稳定下来，把电缆的扭力放松，使二层钢 丝逐渐磨合排列整齐像二层钢圈一样活动。
（1） 第一次下井， 找一口套管水井， 电缆头接上磁性定位器和较大的加重， 下放 300 米、上提 50 米、停住，借磁性定位器信号观察到电缆不旋转为止，再 下放 300 米、上提 50 米、停住，观察到电缆不动， 以次类推、 把电缆放入井内， 使电缆扭力放开。当然，滚筒上必须保留三层以上的电缆， 7000 米长七芯电缆 头可能会旋转 600 圈。
测井电缆介绍
中原油田 张恩生
一、目前公司使用的国产电缆型号 1、国产七芯电缆
型号： W7BP 规格： 7×0.56mm2( 导体的截面积 )
W ：物理勘探（物的汉语拼音）； 7：七芯电缆； B：绝缘材料； P：屏蔽（两个 P 的为双屏蔽） 2、单根钢丝的拉断力≥：内层 1.468KN ；外层 2.330KN 3、钢丝结构内层： 24 根 /?1.00mm ；外层 24 根/?1.26 mm 4、铠装节距：内层 70 mm ；外层 85 mm 5、电缆外径： 11.8 mm 6、电缆的额定拉断力≥： 59 KN （6 吨）；一般的拉到 8—9 吨断 7、电缆耐温 -30 —— 150 度 8、电缆重量约： 500Kg/Km 9、缆芯电阻：大约 32? /Km
石油平台勘探、钻探电缆有哪些？
石油平台勘探、钻探电缆有哪些？
承荷探测电缆
外径小通常12mm以下；长度长，3500m以上单根长度供应；抗油气，水压耐120MPa(1200倍的大气压力)；耐高温：100℃以上；抗干扰、抗拉力：44KN以上；耐磨、耐硫化氢气体；所有铠装钢绞在断裂时，不散开，否则会造成废井。
1、导体用柔软结构，并镀锡；
2、绝缘用耐高温聚丙烯、乙丙橡胶或氟塑料；
3、屏蔽用半导电材料；
4、铠装用高强度镀锌钢丝；
5、用专用制造技术。
射孔电缆
孔截面积和拉力大、耐磨、高震动、不松散。
1、导体用中等柔软结构；
2、绝缘用聚丙烯、乙丙橡胶或其他耐高温材料；
3、导体、绝缘、铠装尺寸正确。
防水电缆防海水探勘专用电缆小程序
煤田、非金属、金属、地热、水文、水下等勘测电缆。
1、加强芯、内铠装；
2、导体为软铜线；
3、绝缘用普通橡皮；
4、护套氯丁橡皮；
5、特殊情况用金属或非金属铠装；
6、水下电缆要用同轴电缆；
7、综合探测者应有电力、通信等功能。
潜油泵电缆
油管外径小，要求电缆外尺寸小；井深增加、功率大，要求绝缘耐高温，高压，结构稳定；好的电性能、绝缘性能好，泄漏电流小；寿命长，结构稳定，重复使用性能力；力学性能好。
1、中小型油管，采取用扁形电缆，保证小的外形尺寸；导体采用实心，大截面：采用绞合导体，圆电缆；
2、引接电缆线芯用聚酰亚胺-氟46烧结线，乙丙绝缘；电力电缆
用乙丙、交联聚乙烯耐热绝缘；
3、护套用耐油氯丁橡胶、氯磺化聚乙烯等耐油耐高温材料、铅护套等；
4、使用连锁铠装；
5、防卤结构，在裸铠装外加防卤护套。
测井电缆介绍
测井电缆介绍中原油田张恩生一、目前公司使用的国产电缆型号1、国产七芯电缆型号：W7BP规格：7×0.56mm2(导体的截面积)W：物理勘探（物的汉语拼音）；7：七芯电缆；B：绝缘材料；P：屏蔽（两个P的为双屏蔽）2、单根钢丝的拉断力≥：内层1.468KN；外层2.330KN3、钢丝结构内层：24根/Ø1.00mm；外层24根/Ø1.26 mm4、铠装节距：内层70 mm；外层85 mm5、电缆外径：11.8 mm6、电缆的额定拉断力≥：59 KN（6吨）；一般的拉到8—9吨断7、电缆耐温-30——150度8、电缆重量约：500Kg/Km9、缆芯电阻：大约32Ω/Km二、进口电缆美国维特电缆型号：7-46P/NT-XS说明：7：七芯电缆；46：0.464英寸=11.79 mm（1英寸=25.4 mm）P：3000F=148.890CNT：4500F=2320C换算公式C=5/9（F-32）XS：加强型19500磅；一般16700磅（1000Kg=2200磅）三、电缆使用注意事项1、所有使用的测井电缆都是二层钢丝扭力不平衡的电缆，拉力加大时，电缆趋向拉伸、直径变小、旋转；反之拉力减小时，则缩短、直径变大、反方向旋转。
一切妨害电缆自由旋转的因素是损坏的根源。
因为电缆的旋转是受张力变化控制的，制造厂不可能生产不旋转的电缆。
（制造厂只能控制使电缆直径和长度变化很小）2、电缆的调理头十次下井，是电缆最易受损的时候，与汽车一样，新电缆也有一个磨合过程。
调理的目的：使电缆的长度直径都稳定下来，把电缆的扭力放松，使二层钢丝逐渐磨合排列整齐像二层钢圈一样活动。
（1）第一次下井，找一口套管水井，电缆头接上磁性定位器和较大的加重，下放300米、上提50米、停住，借磁性定位器信号观察到电缆不旋转为止，再下放300米、上提50米、停住，观察到电缆不动，以次类推、把电缆放入井内，使电缆扭力放开。
8mm测井电缆参数说明
8mm测井电缆参数说明8mm测井电缆参数说明1. 介绍本文旨在对8mm测井电缆的参数进行详细说明，以便读者了解其性能和应用范围。
2. 基本信息•名称: 8mm测井电缆•类型: 电缆•直径: 8mm•适用范围: 测井领域3. 主要特点•高强度材料: 采用高强度材料制造，具有良好的耐用性和抗压能力。
•高精度测量: 具备高精度测量功能，能够提供准确的测井数据。
•高温环境适应能力: 能在高温环境下正常工作，适用于复杂的测井作业。
•防水防油性能: 具有优秀的防水和防油性能，适合使用在油田和水井等环境中。
•轻巧便携: 重量轻，便于携带和安装。
4. 技术参数•额定电压: 1000V•工作温度范围: -40℃至+150℃•导体材质: 铜•绝缘材质: 聚氯乙烯（PVC）•阻燃等级: UL VW-1/CSA FT1•屏蔽方式: 铝塑复合屏蔽•外护套材质: 聚氯乙烯（PVC）5. 应用领域•石油测井: 8mm测井电缆能够在油井中提供准确的测井数据，支持油田开发和石油勘探。
•水井测量: 适用于水井的测量和监测，可快速获取井下信息。
•矿业勘察: 在矿井勘探中能够提供可靠的测量数据，帮助分析矿藏情况。
6. 总结通过本文对8mm测井电缆的参数进行了详细说明，我们可以了解到它具有高强度、高精度、高温适应能力、防水防油等特点。
同时，它适用于石油测井、水井测量和矿业勘察等领域。
希望本文能帮助读者更好地了解和应用8mm测井电缆。
7. 使用注意事项在使用8mm测井电缆时，需要注意以下事项：•在接线和安装过程中，避免过度弯曲或损害电缆外护套，以保证其正常使用寿命。
•在高温环境下使用时，应注意电缆的散热和保护措施，避免超过其工作温度范围。
•在水井或油田等潮湿环境中使用时，确认电缆的防水性能，并采取合适的防护措施，以免影响测量结果或缩短电缆的寿命。
•在勘察过程中，避免将电缆与尖锐物体或锐利的矿物质接触，以免划伤外护套或损坏导体。
•在终端接头处，检查连接是否牢固，确保测量信号的稳定性。
测井电缆介绍
测井电缆介绍中原油田张恩生一、目前公司使用的国产电缆型号1、国产七芯电缆型号： W7BP规格： 7×0.56mm2( 导体的截面积 )W：物理勘探（物的汉语拼音）；7：七芯电缆；B：绝缘材料；P：屏蔽（两个 P 的为双屏蔽）2、单根钢丝的拉断力≥：内层 1.468KN ；外层 2.330KN3、钢丝结构内层： 24 根 /?1.00mm ；外层 24 根/?1.26 mm4、铠装节距：内层70 mm ；外层 85 mm5、电缆外径： 11.8 mm6、电缆的额定拉断力≥：59 KN （6 吨）；一般的拉到8—9 吨断7、电缆耐温 -30 —— 150 度8、电缆重量约： 500Kg/Km9、缆芯电阻：大约32? /Km二、进口电缆美国维特电缆型号： 7-46P/NT-XS说明： 7：七芯电缆；46 ： 0.464 英寸 =11.79 mm （ 1 英寸 =25.4 mm ）P： 3000F=148.890CNT ：4500F=2320C换算公式 C=5/9 （F-32 ）XS ：加强型19500 磅；一般 16700 磅（ 1000Kg=2200 磅）三、电缆使用注意事项1、所有使用的测井电缆都是二层钢丝扭力不平衡的电缆，拉力加大时，电缆趋向拉伸、直径变小、旋转；反之拉力减小时，则缩短、直径变大、反方向旋转。
一切妨害电缆自由旋转的因素是损坏的根源。
因为电缆的旋转是受张力变化控制的，制造厂不可能生产不旋转的电缆。
（制造厂只能控制使电缆直径和长度变化很小）2、电缆的调理头十次下井，是电缆最易受损的时候，与汽车一样，新电缆也有一个磨合过程。
调理的目的：使电缆的长度直径都稳定下来，把电缆的扭力放松，使二层钢丝逐渐磨合排列整齐像二层钢圈一样活动。
（1）第一次下井，找一口套管水井，电缆头接上磁性定位器和较大的加重，下放 300 米、上提 50 米、停住，借磁性定位器信号观察到电缆不旋转为止，再下放 300 米、上提 50 米、停住，观察到电缆不动，以次类推、把电缆放入井内，使电缆扭力放开。
测井电缆综合受力分析与防范措施
测井电缆综合受力分析与防范措施测井电缆是测井仪器的重要组成部分，承担着测井仪器的信号传输和电力供应等功能。
在实际的测井作业中，测井电缆面临着各种复杂的工况和环境因素，会造成电缆产生拉力、压力和扭转等受力情况。
本文将对测井电缆的受力分析进行综合研究，并提出相应的防范措施。
测井电缆在井下作业中主要受到拉力的作用。
拉力是电缆受到的最主要的力，其大小取决于井深、井径和电缆的自重等因素。
为了保证电缆的安全运行，必须对电缆的承载能力进行合理的计算和分析。
一般来说，电缆的承载能力要大于所受到的最大拉力，以保证电缆不会发生断裂或者断裂。
测井电缆还会受到压力的作用。
压力是由于井眼流体对电缆的压力作用引起的，当电缆穿越井眼时，如果井眼中有高压流体存在，会给电缆施加压力。
在设计和选择电缆时，需要考虑电缆的压力耐力和井眼中流体的压力情况，保证电缆能够承受住井眼流体的压力。
测井电缆还可能会发生扭转变形。
扭转是由于电缆在井下作业过程中发生的旋转运动而产生的一种受力。
电缆的扭转变形会导致电缆内部的导线断裂或者外护层磨损，影响电缆的传输功能。
为了减少电缆的扭转变形，可以采取一些措施，比如控制井下设备的旋转速度、使用合适的转向器等，保证电缆的运行稳定。
为了防范上述受力情况对测井电缆造成的损坏，可以采取以下防范措施：1. 选择适合的材料和结构设计。
在设计和选择测井电缆时，需要考虑到电缆所在的工况和环境，选择具有较高承载和耐压能力的材料，并合理设计电缆的结构，以提高电缆的抗拉、抗压和抗扭转能力。
2. 加强电缆的保护措施。
可以在电缆外部添加护套和护管等保护措施，提高电缆的抗压和抗扭转能力，减少外界因素对电缆造成的损害。
3. 加强井下作业的控制。
在井下作业过程中，需要加强对井下设备和工具的控制，控制旋转速度和旋转方向，减少电缆的扭转变形，保证电缆的安全运行。
测井电缆的综合受力分析是保证测井仪器正常运行的重要环节。
通过合理的设计和选择电缆材料、加强对电缆的保护措施以及加强井下作业的控制，可以有效地防范电缆因受力而导致的损坏，确保测井仪器的正常运行。
电缆的维修、检测、使用、保养
故障原因
7a、受外力后，铠装层给予绝缘层高压力造 成短路（最中间的缆芯最容易损坏） 7b、超过规定的温度造成绝缘层软化 7c、半导电屏蔽层没有按要求清理干净 7d、给予电缆的电压过高使导电芯超载 7e、电缆从一个小直径的滚筒或滑轮上过， 使用弯曲太小
8a、给予电缆的电压过高使导电层超载。 8b、电缆从一个不合适的小直径滚筒或滑轮 上通过。
❖ 6）使张力再增加0.5吨。 图2 ❖ 7）在转盘水平面（或井口法兰盘）处的电缆上，再做一个明显记号。图3 ❖ 8）用尺子测量出最后一个记号与第一个记号之间的距离ΔL2。 ❖ 9）七芯电缆的伸长系数为1.32202 米 / Km / 吨。
第二十一页，共30页。
三、电缆使用过程中事例分析
2 电缆卡点深度计算
❖ 1）到达现场，首先提到正常张力。 ❖ 2）在转盘水平面（或井口法兰盘）处的电缆上，做一个明显记号。图1 ❖ 3）使张力增加0.5吨。 图1 ❖ 4）在转盘水平面（或井口法兰盘）处的电缆上，再做一个明显记号。图2
❖ 5）用尺子测量出这两个记号之间的距离ΔL1。
❖ 单根钢丝断丝的解决办法： ❖ 外层的铠甲钢丝出现断丝现象，不要采用绑扎的办法，这样会增大电缆的外径，还会
影响到电缆在受力状态的旋转伸长，最好的办法是采用压钢片的办法：用整形钳将断 钢丝的部分左向旋开成“鸟笼”状，再将钢皮从中间穿过，压住断头，再松开整形钳 ，向右旋紧钢丝。
第二十页，共30页。
三、电缆使用过程中事例分析
第四页，共30页。
一、测井电缆概述
7 电缆型号含义（拼音首字母）
a、国产七芯电缆W7BP型号标识的含义
❖ W：物理勘探（物的汉语拼音）；
❖ 7：七芯电缆；
❖ B：绝缘材料； ❖ P：屏蔽（两个P的为双屏蔽）
浅析测井电缆的现场应用与维护
中国高新技术企业
浅析测井电缆的现场应用与维护
文 ／ 王斌
测井的目的是为了探测井下各种参数。电缆的重要作用就是输 送各种下井仪器、传送地面控制系统与井下仪器之间的各种信号、 获取井下信息的深度位置。
一 、测 井 电 缆 的 结 构 铠装钢丝内层为右旋绕， 外层为左旋绕， 这种方式可以增强电 缆的抗扭能力。 编织层采用加有高温半导体材料的胶带， 起到屏蔽和保护缆芯 作用。 绝缘层采用电气性能和机械性能较好的聚丙烯、太氟隆等材 料， 保证缆芯绝缘又增加缆芯的抗拉强度 电缆导电缆芯采用多股优质铜丝绕制而成。
（作者单位系胜利油田现河监测大队）
"""""""""""""""""""""""""""""""""
（ 上 接 ５９ 页 ） ｃ． 要 容 易 制 造 、成 本 低 、挥 发 小 、使 用 安 全 。 ｄ．要有较强的吸附能力， 以便配制活化载体。 ｅ．放 射 性 同 位 素 便 于 释 放 施 工 。 二 、防 护 原 则 与 手 段 在使用放射源的活度不变的情况下， 放射工作人员承受的外照
表１
分馏塔
脱乙烷塔 新
液化气塔 脱乙烷塔 旧 液化气塔
填料层高度（ ｍ）
精馏段
提馏段
４
４
４．５
４
２
２
３．９
３
塔径（ ｍｍ）
５００／６００ ６００
２００／２５０ ３００
塔 高 （ｍ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测井电缆介绍
中原油田张恩生
一、目前公司使用的国产电缆型号
1、国产七芯电缆
型号：W7BP
规格：7×0.56mm2(导体的截面积)
W：物理勘探（物的汉语拼音）；
7：七芯电缆；
B：绝缘材料；
P：屏蔽（两个P的为双屏蔽）
2、单根钢丝的拉断力≥：内层1.468KN；外层2.330KN
3、钢丝结构内层：24根/Ø1.00mm；外层24根/Ø1.26 mm
4、铠装节距：内层70 mm；外层85 mm
5、电缆外径：11.8 mm
6、电缆的额定拉断力≥：59 KN（6吨）；一般的拉到8—9吨断
7、电缆耐温-30——150度
8、电缆重量约：500Kg/Km
9、缆芯电阻：大约32Ω/Km
二、进口电缆美国维特电缆
型号：7-46P/NT-XS
说明：7：七芯电缆；
46：0.464英寸=11.79 mm（1英寸=25.4 mm）
P：3000F=148.890C
NT：4500F=2320C
换算公式C=5/9（F-32）
XS：加强型19500磅；一般16700磅（1000Kg=2200磅）
三、电缆使用注意事项
1、所有使用的测井电缆都是二层钢丝扭力不平衡的电缆，拉力加大时，电缆趋向拉伸、直径变小、旋转；反之拉力减小时，则缩短、直径变大、反方向旋转。
一切妨害电缆自由旋转的因素是损坏的根源。
因为电缆的旋转是受张力变化控制的，制造厂不可能生产不旋转的电缆。
（制造厂只能控制使电缆直径和长度变化很小）
2、电缆的调理
头十次下井，是电缆最易受损的时候，与汽车一样，新电缆也有一个磨合过程。
调理的目的：使电缆的长度直径都稳定下来，把电缆的扭力放松，使二层钢丝逐渐磨合排列整齐像二层钢圈一样活动。
（1）第一次下井，找一口套管水井，电缆头接上磁性定位器和较大的加重，下放300米、上提50米、停住，借磁性定位器信号观察到电缆不旋转为止，再下放300米、上提50米、停住，观察到电缆不动，以次类推、把电缆放入井内，使电缆扭力放开。
当然，滚筒上必须保留三层以上的电缆，7000米长七芯电缆头可能会旋转600圈。
（2）如果有防喷管和盘根，新电缆要用旧的孔径变大的流管、用旧盘跟，不让流管和盘根妨害电缆因张力变化而发生的旋转，否则会使外层变松、内层变紧应力集中时，引起跳丝、断电缆等事故。
3、正常测井：技术规范中规定，工作张力应当不超过拉断力的50%；超过75%时铜芯线会超过疲劳强度、永久变形、造成扭曲Z变形，破坏绝缘塑料，漏电短路。
工作拉力不超过额定拉断力的50%，是对新电缆说的，旧电缆的拉断力指标会降低，原因有：磨损；腐蚀；外层钢丝变松，内层变紧；机械损伤；扭曲；疲劳；接电缆降低10%。
4、电缆不能调头使用。
5、滑轮直径至少为电缆粗钢丝直径的400倍。
6、滑轮和张力轮的凹槽应当与电缆紧配，接触面在135-1500弧度，过宽会使电缆压扁、破坏绝缘，过窄会加快钢丝磨损，也会使绝缘变形。
7、外层钢丝直径磨损1/3时，一般要报废。
四、电缆在使用过程中发生工程事故的处理
1、根据规程的要求，电缆的最大拉力不能超过新电缆额定值的50%。
2、根据电缆的伸长系数测算卡点。
电缆卡点深度计算：
（1）到达现场，首先提到正常张力。
（2）在转盘水平面（或井口法兰盘）处的电缆上，做一个明显记号。
图1
（3）使张力增加0.5吨。
图1
（图１）
（4）在转盘水平面（或井口法兰盘）处的电缆上，再做一个明显记号。
图2
（图２）
（5）用尺子测量出这两个记号之间的距离ΔL1。
（6）使张力再增加0.5吨。
图2
（7）在转盘水平面（或井口法兰盘）处的电缆上，再做一个明显记号。
图3
（图３）
（8）用尺子测量出最后一个记号与第一个记号之间的距离ΔL2。
（9）根据Q/zCJ-J02-005-89表三电缆伸长系数，
七芯电缆的伸长系数为1.32202 米/ Km / 吨。
（10）利用测定的结果用下面的公式就可求出卡点深度：
D = ΔL / ΔT ×E
说明：D = 遇卡深度（米）
ΔL = 从转盘上量出的电缆伸长量（米）
ΔT = 附加拉力（吨）
E = 电缆伸长系数（米/ Km / 吨）
（11）要特别注意，在进行伸长测量时，不得超过最大安全张力。
（12）若计算的遇卡深度与仪器在井下深度一致，则为仪器卡；所计算的卡点深度比仪器在井下深度浅，则为电缆卡。
D1 = D2 所测卡准确
D2 > D1所测卡不准。
举例：
D1 = ΔL / ΔT × E = 1.983（米）/ 0.5（吨）×0.001322 = 3000米
D2 = ΔL /ΔT × E = 3.966（米）/ 1（吨）×0.001322 = 3000米
3、地滑轮上电缆的角度与电缆拉力的关系
井口机械张力机与电缆实际所受拉力换算表
4、最大安全张力的计算
(1) 按规定拉力不要超过新电缆的50%。
(2) 最大的安全张力
= 正常测井张力+ （弱点定值×75% —仪器在泥浆中的重量）
(3) 举例：井深=3000米；正常张力=1.8吨；弱点定值=3吨；仪器在泥浆中的重量=0.1吨
(4) 最大安全张力
=正常测井张力+（弱点定值×75%—仪器在泥浆中的重量）
= 1.8+（3×75%—0.1）
= 3.95（吨）
五、电缆坏点的判断方法
1、电缆断芯的检测
1）用电容表检测
2）用一个表笔接外皮，另一个缆芯。
3）先测一根好缆芯得出电容量。
（电缆长度已知，电容量已测出，可算出1米的电容量）
4）再测断芯的电容量，计算断芯位置。
5）例：已知电缆长度5600米，所测电容量0.71μF，
0. 71/5600=0.0001267μF/米
断芯所测电容量0.017μF
0. 017μF/0.0001267=134.17
即：电缆总长X 断点电容数值/ 电缆总长电容数值
= 断芯位置计算值为134米
2、电缆绝缘坏点的检测
用万用表、摇表、电阻丝、米尺等检测。
1）首要条件是电缆绝缘坏（绝缘为零），但电缆缆芯必须通，不能断芯。
、2）准备好各种工具。
3）已知电缆长度，假设电缆长度为4000米。
可以截一段2米长的电阻丝，用对比的方法算出电缆绝缘坏点。
电阻丝最好选一米长接近1000米电缆长度的电阻值。
（选一米长电阻丝电阻值为33Ω）
4）如图接线方法，摇表的一根线在电阻丝上滑动，使万用表表针左右摆动到零位置，用米尺子量出电阻丝上的位置，算出坏点位置。
5）千万注意电缆头和滑环头不要错了方向。
6）一米电阻丝代表2000米电缆，1公分代表20米电缆。
假设电阻丝上的零点位置在50公分处，坏点就在：50*20=1000米处。
不管是断芯还是绝缘坏只要知道位置，就敢采取措施了，特别是对外服务小队。
找不到坏点就不敢轻易把电缆截断。
CCL
电缆标定仪深度记号标定方法的原理是依据标准井井下套管序列为参考深度，对测井电缆进行加注磁性记号进行距离标注。
即利用套管接箍实时校深，有效排除误差。
该方法将井下的每一节套管都作为测量标准尺，井下仪器每通过1个套管接箍就对系统深度进行一次检测，每次检测过程就是一次校对过程，自动计算出实际深度与理论深度的差距，并及时根据所修正的深度来确定需要注磁的深度，并进行标记，从而达到排除误差保持精准的深度校对值和标记值。
CCL电缆标定仪工作原理简图：
由于CCL实现了时时反馈和时时修正，此校深方法对于七芯电缆的自重以及测井工具、仪器自重导致的电缆塑性拉伸导致的校深误差有很好的治理效果。
由于井下套管具有很强的稳定性另外长度基本在10米左右，相对于25米的标准记号至少可以修正至少2次以上，而且记号与接箍之间的修正量是小范围内修正校深，完全可以达到测井行业标准所要求的每1000米正负0.2米的精确度，科学的避免了记号不均匀、深度线性累计误差以及电缆拉伸变形所产生的校深误差现象。
所以标定出的深度记号不但比较均匀，而且改善了累计误差，有效改善并提高地面仪器了长期困扰测井作业中深度记号误差过大的问题，为测量段的校深提供了稳定、精准、优质、高效的科学方法.。
