各种常用视频信号类型大全

视频信号分类介绍 视频信号接口图示:
视频信号分类介绍
BNC 端口：通常用于工作站和同轴电缆连接的连接器，标准 专业视频设备输入、输出端口。BNC电缆有5个连接头用于 接收红、绿、蓝、水平同步和垂直同步信号。BNC接头有别 于普通15针D－SUB标准接头的特殊显示器接口。由R、G 、B三原色信号及行同步、场同步五个独立信号接头组成。 主要用于连接工作站等对扫描频率要求很高的系统。BNC接 头可以隔绝视频输入信号，使信号相互间干扰减少，且信号 频宽较普通D－SUB大，可达到最佳信号响应效果。
视频信号分类介绍 视频信号接口图示:
视频信号分类介绍

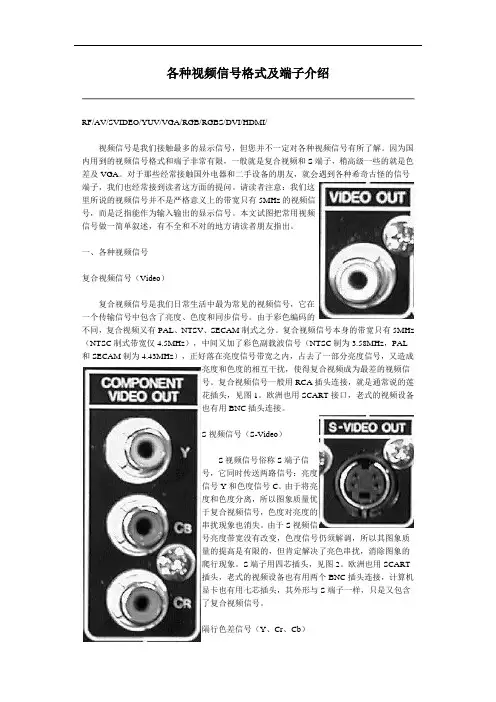

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的 白色的音频接口和黄色的视频接口，它通常采用RCA(俗称 莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆 与相应接口连接起来即可。AV接口实现了音频和视频的分 离传输，这就避免了因为音/视频混合干扰而导致的图像质 量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C) 混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和 色度解码才能成像，这种先混合再分离的过程必然会造成色 彩信号的损失，色度信号和亮度信号也会有很大的机会相互 干扰从而影响最终输出的图像质量。AV还具有一定生命力， 但由于它本身Y/C混合这一不可克服的缺点因此无法在一些 追求视觉极限的场合中使用。
视频信号术语简介 隔行扫描 : 隔行扫描指显示屏在显示一幅图像时，先扫描奇数 行，全部完成奇数行扫描后再扫描偶数行，因此每幅图像需扫 描两次才能完成，造成图像显示画面闪烁较大。 因此该种扫 描方式较为落后，通常用在早期的显示产品中。 隔行扫描就是每一帧被分割为两场，每一场包含了一帧中 所有的奇数扫描行或者偶数扫描行，通常是先扫描奇数行得到 第一场，然后扫描偶数行得到第二场。由于视觉暂留效应，人 眼将会看到平滑的运动而不是闪动的半帧半帧的图像。但是这 时会有几乎不会被注意到的闪烁出现，使得人眼容易疲劳。当 屏幕的内容是横条纹时，这种闪烁特别容易被注意到。
视频信号分类介绍 视频信号接口图示:
视频信号分类介绍 视频信号术语简介
视频格式简介
视频测试全高清、PAL制、 NTSC制、 SECAM制 、隔行扫描、逐行扫描、行频和场频、带宽、行场 同步、 Dual Link和single Link 、Dual Link. 标清:是物理分辨率在720p以下的一种视频格式。720p是指视频 的垂直分辨率为720线逐行扫描。具体的说，是指分辨率在 400线左右的VCD、DVD、电视节目等“标清”视频格式， 即标准清晰度, 720P是指分辨率为1280X720.
视频信号术语简介 高清:而物理分辨率达到720p以上则称作为高清,（英文表述 High Definition）简称HD。关于高清的标准，国际上公认的 有两条：视频垂直分辨率超过720p或1080i；视频宽纵比为 16：9。 全高清:是指物理分辨率高达1920×1080显示（包括1080i和 1080P），其中I（interlace）是指隔行扫描；P （Progressive）代表逐行扫描，这两者在画面的精细度上有 着很大的差别，1080P的画质要胜过1080i。对应地把720称 为标准高清。很显然，由于在传输的过程中数据信息更加丰 富，所以1080在分辨率上更有优势，尤其在大屏幕电视方面， 1080能确保更清晰的画质
视频信号分类介绍 视频信号接口图示:
视频信号分类介绍
S视频输入：S-Video具体英文全称叫Separate Video， (也称二分量视频接口)， Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上 将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输.带S-Video 接口的显卡和视频设备当前已经比较普遍，同AV 接口相比由于它不再进行Y/C 混合传输因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输 通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高 了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号 C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来 一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试 时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制， 所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的， 但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接 口。
视频信号术语简介 PAL制: PAL（Phase Alternating Line）制式属于全球两大主要 电视广播制式之一，主要应用于中国大陆、中国香港、中东 地区和欧洲一带。PAL制式使用的分辨率是720×576，约40 万像素。PAL制式又称为帐尔制式。它克服了NTSC制式对相 位失真的敏感性，在1962年，由前联邦德国在综合NTSC制 的技术成就基础上研制出来的一种改进方案。PAL意思是逐 行倒相，也属于同时制。它对同时传送的两个色差信号中的 一个色差信号采用逐行倒相，另一个色差信号进行正交调制 方式。这样，如果在信号传输过程中发生相位失真，则会由 于相邻两行信号的相位相反起到互相补尝作用，从而有效地 克服了因相位失真而起的色彩变化。因此，PAL制对相位失 真不敏感，图像彩色误差较小。PAL制电视的供电频率为 50Hz，场频为每秒50场，帧频为每秒25帧，扫描线为625行， 图像信号带宽分别为4.2MHz、5.5MHz、5.6MHz等。
视频信号术语简介 行频、场频: 行频（Horizontal Scanning Frequency）又称为“水平扫描频 率”，是指每秒在屏幕上从左到右扫描的次数，单位是Hz。 场频（Vertical Scanning Frequency）又称为“垂直扫描频 率”，是指每秒钟屏幕刷新的次数，单位是Hz。行频和场频 是液晶电视的基本电器性能。 行频、场频与显示分辨率的关系 行频及场频与显示分辨率有关，在给定场频的条件下，显示分 辨率越高，要求的行 频也越高，它们之间的关系为 FH=FV×NL÷0.93
视频信号分类介绍 视频信号接口图示:
视频信号分类介绍 HDMI接口:HDMI是基于DVI（Digital Visual Interface）制定的 ，可以看作是DVI的强化与延伸，两者可以兼容。HDMI在 保持高品质的情况下能够以数码形式传输未经压缩的高分 辨率视频和多声道音频数据，最高数据传输速度为5Gbps 。HDMI能够支持所有的ATSC HDTV标准，不仅可以满足 目前最高画质1080p的分辨率，还能支持DVD Audio等最先 进的数字音频格式，支持八声道96kHz或立体声192kHz数 码音频传送，而且只用一条HDMI线连接，免除数码音频接 线。同时HDMI标准所具备的额外空间可以应用在日后升级 的音视频格式中。与DVI相比HDMI接口的体积更小而且可 同时传输音频及视频信号。DVI的线缆长度不能超过8米否 则将影响画面质量，而HDMI基本没有线缆的长度限制。
视频信号分类介绍 视频信号接口图示:
5 4 3 2 1
10 9 8 7 6 15 14 13 12 11
视频信号分类介绍 DVI输入接口：DVI接口主要用于与具有数字显示输出功能的 计算机显卡相连接，显示计算机的RGB信号。DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。 DVI数字端子比标准VGA端子信号要好，数字接口保证了 全部内容采用数字格式传输，保证了主机到监视器的传输过 程中数据的完整性（无干扰信号引入），可以得到更清晰的 图像。
各种视频信号类型简介
视频信号分类介绍 视频基本术语介绍 视频格式简介 视频测试评测
视频信号分类介绍

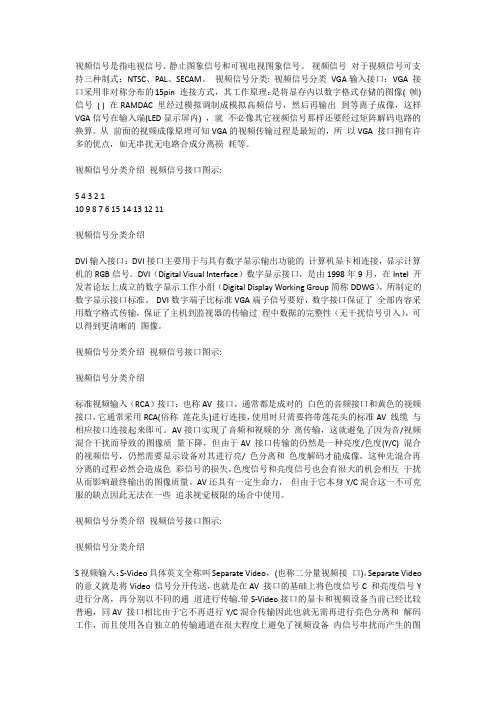

视频信号是指电视信号、静止图象信号和可视电视图象信号。对于视频信 号可支持三种制式：NTSC、PAL、SECAM。 视频信号分类: VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理： 是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调 制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端 (LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的 换算。从前面的视频成像原理可知VGA的视频传输过程是最短的，所以 VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
视频信号术语简介 FH: 行频 FV:场频 NL：电子束水平扫描线数。 NL÷0.93的原因是因为电子束扫到屏幕的最后一行后并不 能 立即回到原点，需要将电路中存储的能量泄放掉，这段时间 称回扫期或者叫恢复期，大约占整个场扫周期的(4～8)％，计 算中取7％是合适的。这一公式表明行频分别与场频、分辨率 成正比，场频越高或者水平线数越多，要求的行频也越高。反 过来说，行频越高，则允许显示器分辨率可变范围越大，场频 也越高，显示器 越好，当然价格也越贵。近几年制造技术的 进步，扫描频率自 动跟踪技术已普及使用，使显示器摆脱单 一固定的行频及场 频，扫描频率允许在一定的范围内变化， 能根据显示卡的信号 频率进行自适应调整。
视频信号术语简介 SECAM制 :又称塞康制，SECAM是法文Sequentiel Couleur A Memoire缩写，意为“按顺序传送彩色与存储”，是一个首先 用在法国模拟彩色电视系统，系统化一个8MHz宽的调制信号。 1966年由法国研制成功，属于同时顺序制，有三种形式的 SECAM：法国SECAM(SECAM-L)，用在法国和它的以前的群 体上；SECAM-B/G，用在中东，先前的东德和希腊；SECAM D/K用在俄罗斯和西欧。SECAM制式在信号传输过程中，亮度 信号每行传送，而两个色差信号则逐行依次传送，即用行错开 传输时间的办法来避免同时传输时所产生的串色以及由其造成 的彩色失真。SECAM制式的特点是不怕干扰，彩色效果好，但 兼容性差。SECAM制式的帧频每秒25帧，扫描线625行，隔行 扫描，画面比例4:3，分辨率为720×576，约40万像素，亮度带 宽6.0MHz；彩色幅载波 4.25MHz；色度带宽1.0MHz(U)， 1.0MHz(V)；声音载波6.5MHz。
