泽奥合并净化槽施工手册

泽奥合并净化槽施工手册在制品使用前，务必阅读文中警告部分，确保用户安全使用。

一.安全事项

安装前请阅读以下要点

安装过程中，勿将净化槽口盖子为测定水质而进入净化槽作业时，打开，以防堕入。务必时刻保证通风换气，以保障

人身安全。

安装净化槽的坑四周用防护栏围

住，以防无关人员走近。

曝气机的电源务必保证可靠接地，

以防引起触电和火灾。

曝气机的电源应使用防水型插座。

将净化槽安放到坑中时，坑中严

禁任何人员进入。

消毒剂为用户自己选配，请用户

按照自己选定的消毒剂产品说明

书添加使用。

二.前期准备

施工前请详细阅读以下部分。

1.是否办理完净化槽设置登陆手续（申请辅助金用）？

2.设置场所和净化槽的规模都没有问题了吗？

3.工期和施工相关人员都协调好了吗？

4.施工时必要的施工用水、电准备好了吗？

5.施工过程中要拍摄照片，你准备好了吗？

为申请净化槽设置辅助金，拍摄以下照片是必要的。

【范例】

净化槽施工监督者及监督过程照片施工过程的照片混凝土基础的图片管道安装图片

三.特殊工事的确定

根据具体工程的设计和现场条件而需设置特殊工事的，请在设计时确定下来。

流出的水位高于净化槽的流出管时

流出侧的水位高于流入侧的水位时以下是两种水泵提升的方法：

?原水泵槽的设置

?流出泵槽的设置

净化槽得埋得较深时

由于排水管路等原因，净化槽不得不埋得较深的场合。按净化槽口低于自然地面20cm以上和以下的标准，分别有两种处理方法。槽口加长工事

【净化槽口距地面高度20cm以下】

取选买件中的地槽口加长管，按照槽口到地面的距离裁剪合适的大小安装到槽口上。

坑工事

【净化槽口距地面高度20cm以上】设置坑，坑的大小以便于检修、清扫为标准，内部用砂浆抹出排水斜度，设置雨水排出口。由于上部的荷载不直接加载在槽上，所以要考虑护壁、支柱的构造。

原水泵槽

流出泵槽

槽口加长管

20cm以上

上部有较大荷载加载时

净化槽上部有可能停放汽车等重物时，柱的配筋需加强，具体的根据计算确定，同时，槽口盖子也要换为耐荷的加强盖子。

上部有较大荷载加载时

有可能承受邻近建筑物和道路传来的侧部土压力的场合，护壁请加强配筋。

地下水位较高的场合

地下水位高的场所，用抗浮力的缆绳固定净化槽，防止槽体上浮。

抗浮力缆绳施工时，请将栓缆绳的挂环反过来。

设置在寒冷地区的场合

在寒冷地区，为防止净化槽的冻结，必须在冻结深度以下设置净化槽，所以要进行必要的槽口加长工事和坑工事。以减小维修量。

设置在积雪地区的场合

在积雪地区，在净化槽上方盖上挡雪的棚子，而且在积雪超过1m的地方，积雪地荷载时不能直接加载在净化槽上的。

设置在屋内的场合

请考虑净化槽产生的臭气排放问题，而且建筑本身的荷载不能加载在槽上。

上部荷载

侧

部

荷

载抗浮力缆绳挂环

挂钩

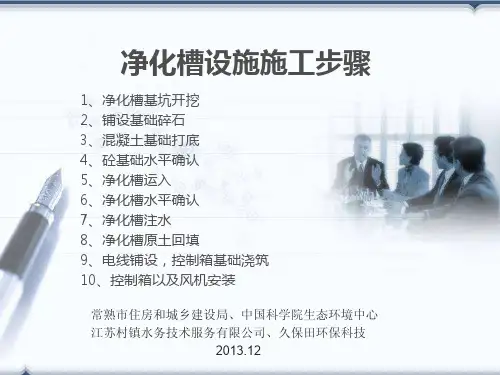

四.施工步骤

净化槽施工按以下步骤进行

1.放线；推土方向确定 4.业主确认

根据决定好的净化槽位置用绳子放线业主及施工、设计人员共同确认。以及，根据施工时必须的水平位置、

方向、中心确定好推土方向。

1.决定净化槽的位置

2.挖掘施工

净化槽的位置决定后，施工就有了眉根据净化槽的尺寸留一定富裕空间目。进行挖掘。按须设置护壁和水泵。

2.放线

根据决定好的位置放线。

3.推土方向 1.挖掘尺寸

根据施工时必须的水平位置、方向、净化槽四周各放大30cm以上

中心确定好推土方向，用绳子围好。空间。

2.挖掘开始

挖掘开始时要防止把土堆在坑附近。

3.坑底平整

挖掘完毕将坑底整平。

4.尺寸确定

挖掘深度、宽度和长度确定满足图纸的要求。

5.侧壁支撑（根据实际情况）

与建筑相邻较近的场合，坑内设置护壁支撑。6.水泵抽水（根据实际情况）

坑内有水时，用泵抽水。

3.基础施工

坑底作为净化槽的基础，应确保水平。坑底和坑壁使用必要的混凝土基础和护壁。

1.碎石垫层

先铺设碎石垫层，并震实。

2.铺设防水层

3.架设混凝土模板

4.铺设钢筋网

5.浇注混凝土

浇注后注意保养混凝土。

6.取模板

混凝土凝结后取出模板

7.铺设砂层

混凝土上铺设一层细砂垫层，否则槽底面局部受压有破损的危险。

8.加固措施

在需要加固的场合，根据不同受力情况进行加固配筋。

【上部承受荷载的场合】

净化槽上面的地面承受重量时，支柱和护壁须加配筋，单靠净化槽的自身是不能承受上面传来的重量。

【侧部承受荷载的场合】

净化槽侧部承受荷载时，必须设置混凝土护壁。4.槽的查收

净化槽收到之后，请检查以下事项：●所有部件是否齐全

●槽体外壳是否有损伤

●槽（几人槽）的规格是否符合要求

注意

务必在槽放入前检查以上问题。

槽放入后再查出以上问题，责任

自负。

5.安装入坑

基础上应清理干净，不要留有碎石，然后将净化槽吊起放入坑中（吊放过程注意安全）

1.在基础上画出净化槽的位置

2.除去基础上的细石等杂物

基础上残留石头会损坏槽外壳

上部荷载

侧

部

荷

载

3.吊放净化槽入坑

整个施工过程用吊车完成，放入时注意不要弄反流入和流出的方向。

警告

避免在吊放过程中净化槽跌落而

损坏。

4.水平程度测量

用水平测量仪器在净化槽口纵横两个方向测量。6.灌水、漏水检查

向槽中灌水是为了检查有没有漏水的情况发生。而且灌水后，可以防止回填时槽的变形和位置移动。

1.向槽中灌水

打开净化槽口的盖子，将水管伸入槽内灌水。

2.检查是否漏水

将水灌至槽内8/10的程度后停止，然后检查是否漏水。

注意

充满水的槽可以防止回填时土的

压力而变形

3.水平测量

灌水后的槽口，用水平测量仪器再度测量。

不可在一个仓内将水灌满，否则

槽内结构将被破坏。正确的方法

是轮流向各仓内灌水。

7.回填施工

回填时不要损坏槽体，回填同时淋水。

1.洒水回填夯实

分层洒水回填，这样就能避免回填的土壤中留下空隙，流入、流出管的部分填到管的下部为止，剩余部分等（8.配管施工）后回填。

8.配管施工

流入管、流出管配管和连接。管道接好之前，请确保整个建筑的排水管道已停止工作，没有水在管道中。

1.配管

配管过程中以下几点请注意。 ? 净化槽的管道请不要直接接在

雨水管道上。

? 管道应以一定的斜度铺放，斜度

在1/100～2/100之间。

请不要设置二重以上的U 型存水弯。

请勿用力震捣，否则玻璃钢槽体会破裂。

回填土用细砂土，绝不可混入石子。否则，玻璃钢槽体会破裂。

2.通水测试

配管结束后，整个管道里面通水进行检查，确认排水通畅。

9.臭气排放管的连接

臭气排放管是在净化槽偶尔放出异臭的场合排气用的。排气管的排出口必须高于屋檐1M以上。管的固定必须能抵抗风的推力。

1.横管的配置

竖管不能直接引出的场合，请设置横管和弯头，横管以斜向下的角度对着净化槽槽设置。

2.竖管的配置

竖管排出口高于屋檐1M以上，固定强度应能防止风的水平侧向推力。10.曝气机的预先配管

净化槽和曝气机的气流管道进行连接。此时参考（12.曝气机的设置）设置嚗气机的位置。

1.净化槽和曝气机的管道连接

净化槽上两侧各有一个曝气管接口，近侧的接口与曝气机管道接上，远侧的接口不用就封上。

11.净化槽上部的地面

净化槽上部的地面分平整后回填土地面、钢筋混凝土现浇板两种。净化槽上部可能有较大重物的时，一定要用混凝土现浇板，配筋按上面的重量确定。

【回填土地面】

1.剩余部分的填土和平整

管道接好后，完成剩下的回填夯实、土地平整工作可以全部结束了。

远端的接口用封头堵住

【混凝土现浇板地面】

净化槽上面有车等重物压载时，务必使用现浇混凝土地面。

1.结构计算

混凝土板、支撑混凝土板的混凝土侧壁全部都要计算配筋

2.回填土应充分夯实

3.架设现浇混凝土模板

4.铺设钢筋

槽口部加强配筋。

5.现浇混凝土

浇捣混凝土。

请勿用力震捣，否则玻璃钢槽体会破裂。

12.曝气机的设置

曝气机向好氧槽内输送空气，长时间运转。所以曝气机设置的场所很重要。

1.设置场所的选择

请按以下要点配管：

?不要接触建筑物

?不要在寝室等禁止噪音的附近?放置在通风和维修方便的地方?放置在使送气管的长度尽可能短的地方

2.曝气机的放置

因为曝气机的重量和震动，所以请使用混凝土基础垫脚，垫脚高出地面100mm以上，比曝气机宽出50mm 以上。

3.接地保护

警告

请确保设备接地，否则会出现

设备停止运行和人身触电事故。4.电源插座的设置

请用室外防水专用电源插座。

13.试运行

以上步骤完成后，将净化槽中充满水，打开曝气机，确认曝气机正常运行。然后加入消毒剂和污泥，接通所有管道，使净化槽处于工作状态。

1.净化槽中的水充满

打开净化槽口，向槽内灌水至全部充满。

2.确认管路水流是否通畅

请确认管路中，没有水逆流、停泄的地方。

不要接触

尽可能短

室外防水插座

3.曝气机试运行

曝气机电源插上，曝气机运行，空气输入好氧池，从槽口观察确认。

4.阀门的操作

打开送气、逆洗、污泥移送的阀门，确认这些操作能正常运行。

送气量的大小，根据第一、第二好氧池里气泡的多少来调整到合适的程度。

5.加入消毒剂

打开沉淀池的盖子，将消毒剂加入药剂筒内。消毒剂请自己选配。

14.施工结束后

净化槽施工结束后，在四周设置防护栏，别的施工请绕开净化槽的设置区域。
