实训：气门组的拆装

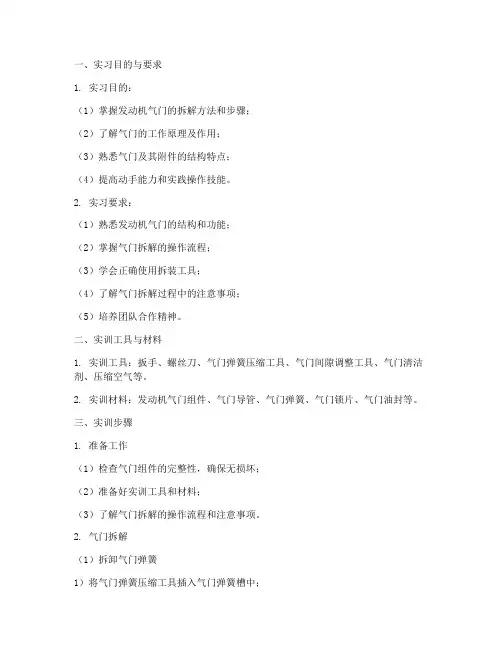

发动机气门拆解实训报告
一、实习目的与要求1. 实习目的：（1）掌握发动机气门的拆解方法和步骤；（2）了解气门的工作原理及作用；（3）熟悉气门及其附件的结构特点；（4）提高动手能力和实践操作技能。
2. 实习要求：（1）熟悉发动机气门的结构和功能；（2）掌握气门拆解的操作流程；（3）学会正确使用拆装工具；（4）了解气门拆解过程中的注意事项；（5）培养团队合作精神。
二、实训工具与材料1. 实训工具：扳手、螺丝刀、气门弹簧压缩工具、气门间隙调整工具、气门清洁剂、压缩空气等。
2. 实训材料：发动机气门组件、气门导管、气门弹簧、气门锁片、气门油封等。
三、实训步骤1. 准备工作（1）检查气门组件的完整性，确保无损坏；（2）准备好实训工具和材料；（3）了解气门拆解的操作流程和注意事项。
2. 气门拆解（1）拆卸气门弹簧1）将气门弹簧压缩工具插入气门弹簧槽中；2）旋转压缩工具，使气门弹簧压缩；3）取出气门弹簧。
（2）拆卸气门锁片1）用螺丝刀将气门锁片从气门导管上撬出；2）取出气门锁片。
（3）拆卸气门导管1）将气门导管从气门座上拆卸下来；2）取出气门导管。
（4）拆卸气门1）用扳手将气门从气门导管上拆卸下来；2）取出气门。
3. 气门及其附件检查（1）检查气门表面是否有划痕、磨损、变形等；（2）检查气门导管是否有磨损、裂纹等；（3）检查气门弹簧是否有变形、断裂等；（4）检查气门油封是否有损坏、老化等。
4. 气门清洗与润滑（1）用气门清洁剂清洗气门、气门导管、气门弹簧等；（2）在气门导管、气门弹簧等部件上涂抹适量的润滑油。
5. 气门安装（1）将气门油封安装到气门导管上；（2）将气门弹簧安装到气门导管上；（3）将气门锁片安装到气门导管上；（4）将气门安装到气门导管上；（5）调整气门间隙。
6. 实训总结（1）总结气门拆解过程中的心得体会；（2）对实训过程中遇到的问题进行分析和解决；（3）提出改进措施和建议。
四、实习体会通过本次发动机气门拆解实训，我深刻认识到以下内容：1. 气门在发动机中扮演着至关重要的角色，它直接影响着发动机的性能和寿命；2. 气门拆解过程中，要严格按照操作流程进行，确保安全；3. 在拆解过程中，要细心观察，发现问题及时解决；4. 实践操作技能的培养对于汽车维修工作具有重要意义。
配气机构气门组的拆装
二、认识工具
•一字起
选用带磁性的一字起，用来拆装 气门锁片
•磁力棒
若拆装过程中出现锁片掉落发 动机内的情况，可以使用磁力 棒取出。
•气门专用拆装工具
用来进行拆卸气门组 的工具，压缩气门弹 簧。
•油封钳
用来进行气门油封拆 装的专用工具。
实施： 气门组的拆装
•步骤1．准备工作
１．工具准备齐全，摆放整齐， 场地清洁； ２．常用拆装工具、工具柜、抹 布若干、维修手册； ３．发动机台架气门拆装专用 工具压缩气门弹簧与 座圈，取出固定在气 门上的气门锁片
10
•步骤3．拆卸气门弹簧座圈、气门弹簧、气门
拆卸锁片后，拆下 气门拆装专用工具，取 出气门弹簧座圈、气门 弹簧和气门
11
•步骤4．拆卸油封
用气门油封钳取出油封
12
•步骤5．拆卸气门导管
用专用工具取出气门导管
配气机构气门组的拆装
课程导入：
•小李有一辆桑塔纳轿车，最近出现了发动 机动力不良的故障，小李经过自己的经验 分析认为可能是配气机构出了问题。 •请你替他找找问题。
•学习目标：
1．掌握配气机构的作用； 2．掌握气门组的组成；
•工作任务：
1．会拆装及检测气门组零件
一、气门组的组成
1．气门组 气门 气门座圈 气门导管 气门油封 气门弹簧 气门弹簧座
13
小结
1.在实训操作过程中注意遵守7S管理规范； 2.掌握配气机构的结构与组成； 3.熟悉配气机构拆装步骤与注意事项。
作业
1.请大家根据拆装的原理，从我们拆卸气门组的顺序推 导出气门组的安装顺序； 2.完成工单、自评互评表； 3.查找并观看相关视频。
“发动机气门组”的拆装实训教案1
“发动机气门组”的拆装实训教案【课题】发动机气门组的拆装【授课班级】【学科】汽车构造与拆装【教学目标】◆知识与能力1、能正确说出气门组各零部件的名称；2、能正确判断各缸进、排气门位置；4、能正确拆卸和安装AJR发动机的气门组。
◆过程与方法通过实践操作和过程评价，学会运用摄子拆卸和安装发动机气门组的方法。
◆情感、态度与价值观1、在拆装过程中，养成良好的作业习惯和严谨、探究的工作作风。
2、在小组合作中，形成互帮互促，共同提高的作业氛围。
【重点和难点】◆教学重点：气门组的拆卸和安装；◆教学难点：气门组的安装，特别是锁片的装入；【教学准备】1、实训设备：AJR发动机气缸盖总成4件、发动机拆装工具4套；2、学生分成4组，每组5-6人，学生按“同组异质”组成学习小组；3、“AJR发动机气门组拆装”微视频；【教学过程】任务准备1、根据车型图片，在“任务书”第一部分写出AJR发动机气门组各零部件名称。
2、小结1.完成任务书第一部分2.抽一位学生回答3.倾听、纠错任务实施任务一：气门组的拆卸1、教师示范---视频展示第一部分(拆卸）2、分组训练（对一位学生的操作进行实时视频展示）教学安排:1）各组抽一位学生拆卸教师指定的气门组；2）结合任务书表1要求，对操作过程进行评价和记录①各组抽一位学生对本组同学的操作过程进行评价；②其它学生通过观看实时操作视频，评价作业过程；任务二：认识气门组主要零件1、进、排气门1）结构特点、功用：头部：用来密闭气缸的进、排气道；杆部：导向、散热2）进、排气门的判别☞看头部大小。
进气门头大，排气门头小☞看气门锥角大小。
进气门一般30°，排气门45°看安装位置。
进气门对应进气歧管，排气门对应排气歧管☞看气门数1结合任务书第二部分评分表1，观看操作视频2按任务要求完成拆卸过程或对过程进行评价倾听思考识记。
气门拆装实验报告
一、实验目的1. 了解汽车发动机气门的结构和工作原理。
2. 掌握气门拆装的步骤和注意事项。
3. 培养动手操作能力和故障排除能力。
二、实验原理汽车发动机气门是发动机配气机构的重要组成部分，其主要作用是控制进气和排气过程。
气门拆装实验通过对气门的拆卸和组装，使学生了解气门的结构、工作原理以及拆装过程。
三、实验器材1. 汽车发动机气门一套2. 气门拆装工具一套3. 磁力棒4. 钳子5. 钢丝刷6. 气门油封拔取钳7. 防护眼镜8. 气门弹簧压缩工具9. 气门锁片四、实验步骤1. 气门拆卸（1）确认气门组位置，认识气门拆装专用工具，选择合适大小的气门拆装接头和接杆。
（2）组装气门组的拆装工具，将其组装到气缸盖中所需拆卸的位置，一边固定，一边调整。
（3）调整气门组拆装工具，压缩气门弹簧。
（4）用一字起沾黄油，取出气门锁片，拆松气门组专用拆装工具。
（5）取出气门弹簧座、气门弹簧、气门。
（6）使用磁力棒吸取气门弹簧锁片，若锁片无法以磁力棒吸取，使用另一段将锁片挑松。
（7）拆卸气门油封，使用气门油封拔取钳拔取气门油封。
（8）拆卸之后，零配件按顺序排列。
2. 气门检查（1）气门外观目视检测：气门座部位点腐蚀、头部锥面厚度、气门杆部弯曲、气门杆部点蚀磨损、锁片槽磨损、气门杆顶端磨损。
（2）气门长度检测。
（3）气门头部直径检测。
（4）气门锥面上的接触面宽度检测。
3. 气门组装（1）按照先拆后装的顺序，依次安装。
（2）安装气门弹簧时，注意将其压缩到位。
（3）安装气门锁片，确保其牢固。
（4）安装气门油封，使用气门油封拔取钳。
（5）安装气门，确保气门与气门座接触良好。
（6）组装完成后，检查气门间隙，确保符合要求。
五、实验结果与分析通过本次实验，掌握了汽车发动机气门的拆装步骤和注意事项。
在拆卸过程中，应注意以下几点：1. 操作过程中，要轻拿轻放，避免损坏气门及气门座。
2. 使用专用工具，避免使用不当工具损坏气门。
3. 拆卸过程中，注意零配件的顺序和位置，便于组装。

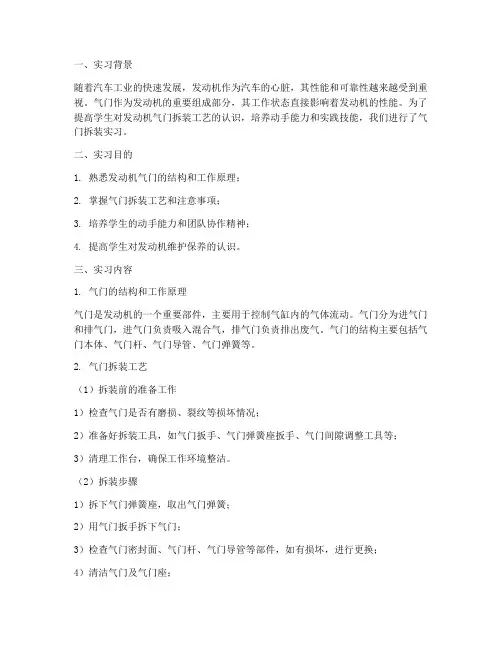

气门拆装的实习报告
一、实习背景随着汽车工业的快速发展，发动机作为汽车的心脏，其性能和可靠性越来越受到重视。
气门作为发动机的重要组成部分，其工作状态直接影响着发动机的性能。
为了提高学生对发动机气门拆装工艺的认识，培养动手能力和实践技能，我们进行了气门拆装实习。
二、实习目的1. 熟悉发动机气门的结构和工作原理；2. 掌握气门拆装工艺和注意事项；3. 培养学生的动手能力和团队协作精神；4. 提高学生对发动机维护保养的认识。
三、实习内容1. 气门的结构和工作原理气门是发动机的一个重要部件，主要用于控制气缸内的气体流动。
气门分为进气门和排气门，进气门负责吸入混合气，排气门负责排出废气。
气门的结构主要包括气门本体、气门杆、气门导管、气门弹簧等。
2. 气门拆装工艺（1）拆装前的准备工作1）检查气门是否有磨损、裂纹等损坏情况；2）准备好拆装工具，如气门扳手、气门弹簧座扳手、气门间隙调整工具等；3）清理工作台，确保工作环境整洁。
（2）拆装步骤1）拆下气门弹簧座，取出气门弹簧；2）用气门扳手拆下气门；3）检查气门密封面、气门杆、气门导管等部件，如有损坏，进行更换；4）清洁气门及气门座；5）重新安装气门弹簧座和气门弹簧；6）调整气门间隙。
3. 注意事项1）拆装气门时，注意保持气门杆的清洁，防止杂质进入；2）安装气门弹簧时，确保弹簧安装到位，避免弹簧脱落；3）调整气门间隙时，按照发动机厂家规定的要求进行调整；4）拆装过程中，注意安全，避免受伤。
四、实习收获1. 熟悉了发动机气门的结构和工作原理，了解了气门拆装工艺；2. 提高了动手能力，掌握了气门拆装的基本技能；3. 增强了团队协作精神，学会了与他人共同完成工作任务；4. 深入了解了发动机维护保养的重要性，为今后从事相关工作打下了基础。
五、实习总结本次气门拆装实习，使我对发动机气门有了更深入的了解，提高了自己的动手能力和实践技能。
在实习过程中，我认识到团队协作的重要性，学会了与他人共同完成任务。
气门拆装实习报告
实习报告：气门拆装实习一、实习目的通过本次气门拆装实习，使我对汽车发动机的气门结构和工作原理有更深入的了解，提高我的动手能力，为后续的汽车维修和保养工作打下坚实的基础。
二、实习时间2023年3月10日 - 2023年3月15日三、实习地点XXX汽车维修实训中心四、实习内容本次实习主要分为两个部分：理论学习和动手实践。
1. 理论学习：了解了气门的作用、结构及其在发动机中的重要性，掌握了气门的拆装方法和注意事项。
2. 动手实践：在指导老师的带领下，亲自对一辆汽车的气门进行拆装，并完成了气门间隙的调整。
五、实习过程1. 第一天：学习了气门的基本知识，包括气门的作用、结构及其在发动机中的工作原理。
通过理论的学习，我对气门有了更深入的了解。
2. 第二天：在指导老师的带领下，参观了汽车维修实训中心，了解了气门拆装的工具和设备。
同时，学习了气门拆装的基本步骤和方法。
3. 第三天：开始进行气门的拆装实践。
在指导老师的指导下，我亲自操作，完成了气门的拆装工作。
4. 第四天：学习了气门间隙的调整方法，并亲自进行了气门间隙的调整。
5. 第五天：对实习过程进行了总结，分析了在实习过程中遇到的问题和解决方法，并对气门拆装的技巧进行了交流。
六、实习收获通过本次实习，我对气门的认识从理论到实践都有了很大的提高。
在实习过程中，我不仅学会了气门的拆装方法，还掌握了气门间隙的调整技巧。
同时，我在动手能力、团队合作和问题解决能力方面也得到了锻炼。
七、实习总结本次气门拆装实习让我对汽车发动机的气门结构和工作原理有了更深入的了解，提高了我的动手能力。
在实习过程中，我深刻体会到了理论与实践相结合的重要性。
在今后的工作中，我将继续努力学习，不断提高自己的专业技能，为成为一名优秀的汽车维修工程师而努力。
气门组件拆装实习报告
一、实习目的通过本次气门组件拆装实习，使学生掌握气门组件的结构、工作原理及拆装方法，提高学生的动手能力，增强学生对汽车发动机工作的感性认识。
二、实习内容1. 气门组件的结构及工作原理（1）气门组件的结构：气门组件主要由气门、气门座、气门导管、气门弹簧、气门弹簧座、气门锁夹、气门杆等组成。
（2）气门组件的工作原理：当发动机工作时，气门组件根据气门的开闭，实现进气、排气等过程。
在进气过程中，气门开启，使新鲜空气进入气缸；在排气过程中，气门关闭，使燃烧后的废气排出气缸。
2. 气门组件的拆装方法（1）气门组件的拆卸①拆卸气门盖：首先，使用扳手将气门盖螺丝拧下，取下气门盖。
②拆卸气门弹簧：使用专用工具将气门弹簧取出。
③拆卸气门锁夹：使用专用工具将气门锁夹取出。
④拆卸气门杆：使用扳手将气门杆螺丝拧下，取下气门杆。
⑤拆卸气门导管：使用扳手将气门导管螺丝拧下，取下气门导管。
⑥拆卸气门座：使用专用工具将气门座取出。
（2）气门组件的组装①组装气门座：将气门座放入气缸盖的相应位置，使用专用工具将气门座固定。
②组装气门导管：将气门导管放入气缸盖的相应位置，使用扳手将气门导管螺丝拧紧。
③组装气门杆：将气门杆放入气缸盖的相应位置，使用扳手将气门杆螺丝拧紧。
④组装气门锁夹：将气门锁夹放入气缸盖的相应位置，使用专用工具将气门锁夹固定。
⑤组装气门弹簧：将气门弹簧放入气缸盖的相应位置，使用专用工具将气门弹簧固定。
⑥组装气门盖：将气门盖放入气缸盖的相应位置，使用扳手将气门盖螺丝拧紧。
三、实习过程1. 按照实习指导书的要求，了解气门组件的结构、工作原理及拆装方法。
2. 在实习老师的指导下，进行气门组件的拆卸和组装。
3. 注意拆装过程中的安全操作，如佩戴防护眼镜、手套等。
4. 记录拆装过程中的关键步骤和注意事项。
5. 完成实习报告，总结实习过程中的收获和体会。
四、实习收获1. 掌握了气门组件的结构、工作原理及拆装方法。
2. 提高了动手能力，学会了使用相关工具和设备。
拆装气门的实训报告
一、实训目的本次实训旨在通过实际操作，使学生掌握汽车发动机气门的拆装步骤、注意事项以及相关的理论知识。
通过实训，巩固和加强汽车发动机构造和原理课程的理论知识，提高学生的动手能力，培养良好的工作习惯。
二、实训时间2023年X月X日三、实训地点汽车维修实训室四、实训内容1. 气门拆装步骤2. 气门间隙的调整3. 气门研磨4. 气门密封性检查五、实训工具1. 气门拆装工具2. 气门间隙调整工具3. 气门研磨工具4. 尺子、卡钳等测量工具5. 清洁剂、润滑油等辅助材料六、实训步骤1. 气门拆装步骤（1）准备工作：检查气门拆装工具是否齐全，气门间隙调整工具是否正常。
（2）拆卸气门：使用气门拆装工具，将气门摇臂轴支架的固定螺栓和螺母松开，取下摇臂架。
然后依次取出气门挺杆，并做好前后记号。
（3）拆卸气门导管：使用专用工具，将气门导管从气缸盖中取出。
（4）拆卸气门：使用气门拆装工具，将气门从气缸盖中取出。
（5）拆卸气门弹簧：使用专用工具，将气门弹簧从气缸盖中取出。
（6）拆卸气门座圈：使用专用工具，将气门座圈从气缸盖中取出。
2. 气门间隙的调整（1）检查气门间隙：使用卡钳测量气门间隙，确保其符合规定值。
（2）调整气门间隙：根据测量结果，调整气门间隙至规定值。
3. 气门研磨（1）研磨气门与气门座：将气门和气门座涂上研磨膏，使用研磨工具进行研磨。
（2）检查研磨效果：研磨完成后，检查气门与气门座的接触面积和接触质量，确保符合要求。
4. 气门密封性检查（1）检查气门密封性：将气门装回气缸盖，使用压缩空气或专用设备检查气门密封性。
（2）排除漏气：如发现漏气，检查气门密封垫、气门导管等部件，排除漏气原因。
七、实训心得1. 通过本次实训，我对汽车发动机气门的拆装步骤有了更加深入的了解，掌握了气门间隙的调整、气门研磨和气门密封性检查等操作技能。
2. 在实训过程中，我意识到安全操作的重要性，严格遵守操作规程，确保自身和他人的安全。
实训教案 3.1 气门组的拆装与气门间隙的检查调整 教案
教师分析总结B、如何判断哪些气门为可调气门？（教师分析讲解）C、用两次调整法调整气门间隙；（教师现场演示）二、气门组的拆装（气门拆装钳）三、气门间隙的检查与调整（一）逐缸调整法的要领1．摇转曲轴，找准第1缸压缩上止点位置。
2．检查进、排气门杆与摇臂间隙。
若不符合技术要求应予以调整。
调整时，先旋松锁紧螺母，旋出调整螺钉；在气门杆与摇臂间插入厚度与气门间隙相等的塞尺，边拧进调整螺钉，边来回抽动塞尺，至抽动塞尺能抽又有阻力时，锁紧螺母；最后，复查一次。
3．按工作顺序，摇转曲轴180°（4缸机）或120°（6缸机），依次使下一缸处于压缩上止点位置，调整该缸进、排气门间隙。
（二）二次调整法的要领。
1．对记号，找基准缸（摇转曲轴使第1缸活塞处于）压缩上止点。
2．根据工作顺序及配气相位，判断出完全关闭的气门，然后调整这些气门间隙。
以6缸工作顺序为1-5-3-6-2-4的6缸发动机为例，分析如下：则第1缸处于压缩上止点时，第1缸进、排均关闭，“双”气门可调；第5缸活塞上行，进气刚完，进压缩，排气门处全闭，“排”气门可调；第3缸活塞下行，正进气，排气门处全闭，“排”门可调；第6缸活塞处于排气上止点，进、排气门均开启，进排气门均“不”可调；第2缸活塞上行，正在排气，进气门全闭，“进”气门可调；第4缸活塞下行，作功将完，进入排气，进气门处全闭，“进”气门可调。
3．简单易记的方法是：“双、排、不、进”法。
4．摇转曲轴360°，使第1缸处于排气上止点，调整剩下的气门间隙。
5．最后复查一次。
第二部分：实训操作1、操作前应准备的工具、设备。
6.气门组的拆装
气门组的拆装
（1）任务描述
1）从已拆除气门传动组零件的气缸盖上拆卸1个进气门和1个排气门，识别气门组零件，用抹布和风枪清洁后再装复，并填写操作工单；
2）考试计时开始后，考生方可进行操作，按考题要求完成工作任务，并将考试相应内容记录在工单上，任务完成整理场地后结束考试。
（2）实施条件
1）工位要求
①每个场地要求配备4-6个工位；
②每个工位配备带台虎钳工作台1张，常用工具车1个，零件车1个；
③每个工位配备分类回收垃圾桶。
2）工量具、仪器设备及材料清单（每个工位须配备）
（3）考核时量
考核时限：40分钟。
（4）评价标准
《气门组拆装》评价标准
（5）操作工单
《气门组拆装》操作工单。
发动机气门拆装实训报告
一、实习目的通过本次发动机气门拆装实训，使学生掌握汽车发动机气门的结构、工作原理以及拆装方法和步骤，提高学生的动手能力和实践操作技能，为今后从事汽车维修工作打下坚实基础。
二、实习内容1. 实习时间：2023年X月X日2. 实习地点：汽车维修实训室3. 实习器材：汽车发动机、气门拆装工具、检测设备等4. 实习人员：XXX三、实习步骤1. 气门拆装前的准备工作（1）了解气门的结构、工作原理和拆装注意事项；（2）检查气门拆装工具是否齐全、完好；（3）确保工作环境安全、整洁。
2. 气门拆装步骤（1）拆卸气门室盖1）将发动机冷却液放空，确保发动机冷却系统无压力；2）用专用扳手拆卸气门室盖螺栓，取下气门室盖；3）清理气门室盖周围的灰尘和杂物。
（2）拆卸气门导管1）用专用扳手拆卸气门导管固定螺栓，取下气门导管；2）清理气门导管周围的灰尘和杂物。
（3）拆卸气门弹簧、锁片和气门油封1）使用专用工具拆卸气门弹簧；2）用磁力棒吸取气门弹簧锁片，注意防止锁片弹飞或掉落；3）使用气门油封拔取钳拔取气门油封。
（4）拆卸气门1）用气门钳夹住气门，顺时针旋转气门，使其脱离气门座；2）将拆卸下的气门放在干净的工作台上。
（5）拆卸气门摇臂和气门挺杆1）使用专用扳手拆卸气门摇臂固定螺栓，取下气门摇臂；2）用磁力棒拆卸气门挺杆。
（6）检查气门和气门座1）使用放大镜检查气门头部、气门杆、气门座等部位是否存在磨损、腐蚀、裂纹等现象；2）检查气门导管密封性。
3. 气门拆装后的组装步骤（1）将检查合格的气门、气门导管、气门摇臂、气门挺杆等零件组装回发动机；（2）安装气门油封、锁片、气门弹簧等零件；（3）安装气门导管固定螺栓，拧紧气门室盖螺栓；（4）检查气门间隙，确保气门开启和关闭正常。
四、实习总结1. 通过本次实训，掌握了汽车发动机气门的结构、工作原理以及拆装方法和步骤，提高了自己的动手能力和实践操作技能；2. 了解了汽车维修过程中的安全操作规程，培养了良好的工作习惯；3. 通过与同学的合作，提高了团队协作能力。
气门拆装实训报告
气门拆装实训报告一、实训目的和意义气门拆装实训是汽车维修技术中的重要一环，旨在培养学生对汽车发动机气门构造、拆卸和安装方法的掌握，提高学生对汽车维修技术的实际操作能力。
通过本次实训，能够使学生了解气门的构造原理和作用，并且熟练掌握气门拆卸和安装的操作技巧。
二、实训内容1. 气门构造及工作原理首先，老师为我们介绍了气门的构造及工作原理。
气门是发动机进、排气阀门之一，它负责控制进出活塞室内空气流量和方向。
在发动机运转过程中，气门不断地开启和关闭以保证正常燃烧过程。
2. 气门拆卸接着，老师向我们演示了如何拆卸汽车发动机上的气门。
首先需要使用扳手将螺栓松开，并将弹簧压缩器固定在弹簧上。
然后再使用扳手将弹簧压缩器旋转并拉起弹簧，最后取出弹簧和气门。
3. 气门安装在拆卸完气门后，老师还向我们展示了如何正确地安装气门。
首先需要将气门插入导管中，并保持垂直状态。
然后再将弹簧和弹簧压缩器固定在气门上，使用扳手旋转弹簧压缩器并将弹簧拉起，最后将螺栓拧紧即可。
三、实训过程1. 实验准备在实验前，老师向我们介绍了实验所需的工具和材料，并对操作流程进行了详细的讲解。
随后，我们开始准备工具和材料，并对实验场地进行清洁消毒。
2. 实验操作在实验过程中，老师对我们进行了现场指导，在学生们的努力下，成功完成了气门的拆卸和安装操作。
期间出现一些小问题，但都得到了及时解决。
3. 实验总结通过本次实训，我们深刻认识到了汽车发动机中各个零部件的重要性以及它们之间的联系。
同时也发现，在实际操作中需要注意细节，并严格按照操作流程进行操作才能保证安全和成功。
四、实训收获通过本次实训，我们掌握了气门的构造原理和作用，并且熟练掌握了气门拆卸和安装的操作技巧。
在实验过程中，我们也体会到了团队合作的重要性，并且锻炼了自己的动手能力和操作技能。
这些都为我们今后从事汽车维修工作打下了坚实的基础。
五、注意事项1. 在操作过程中要注意安全，避免发生意外。
2. 操作前需要对所使用的工具和材料进行检查，确保其完好无损。
改气门组的拆装-实训教学设计
年市中职学校教师教学能力大赛《气门组的拆装》教学设计【教学分析】教材分析:本教材选自汽车运用与维修专业课程改革成果教材，机械工业出版社出版，阙广武、庞志康老师主编的《汽车构造与拆装（上）》。
本教材体现了汽车维修人员应知应会的知识技能要求，更注重了汽车维修传统经验与现代维修技术的有机结合。
教材文字简洁，通俗易懂，以图代文，图文并茂，形象直观，形式生动，容易培养学生的学习兴趣，提高学习效果。
该课程选自《汽车构造与拆装上》项目三配气机构任务二气门组拆装,结合企业一线案例以及AJR发动机维修手册共同制定项目任务书明确实训内容。
学情分析:本节课教学对象为中职汽车运用与维修专业二年级学生,他们再次之前已经掌握配齐机构的组成及工作原理,并对气门传动组进行过拆装,有过一定的拆装基础,但这类学生普遍具有不爱动脑思考,喜欢动手且操作并不规范的特点。
【教学目标】知识目标:1.熟知气门组的组成功用；2.能以AJR发动机为例，并依照标准独立完成气门组的拆装。
技能目标:1.掌握气门组的拆装工艺及拆装注意事项；2.能够对气门组零件进行正确认知。
情感目标:1.提高学生的综合职业素养，增强适应能力，树立正确的世界观、人生观、价值观；2.使学生建立自信，学会交流与合作。
【教学重点】1.气门组的拆装工艺及拆装注意事项；2.气门组零件进行正确认知。
【教学难点】1.气门锁片的正确安装方法【教法学法】教师以直观演示法和任务驱动法展开教学,学生以网络平台、自主学习及兴趣驱动等教学手段进行学习。
教学环节导入5分钟以企业准备的长城哈弗2.5TCi两万公里因为气门密封不严需要拆解缸盖进行维修为实际案例明确本次拆装配气机构气门组的实训内容,再以企业师傅拆装气门组的微课视频展开小组讨论,为本次课程打好基础。
观看气门组拆装企业微课视频5分钟操作步骤操作要点设计意图一．拆卸气门组1.如图所示,用气门卡簧拆装钳拆卸气门组2.取出气门锁片、气门弹簧座、气门弹簧及气门。
汽车气门拆装实训报告
一、实训背景随着汽车行业的快速发展，汽车维修技术逐渐成为一门热门技能。
气门作为发动机的重要部件，其正常工作对于发动机的性能至关重要。
为了提高学生的实际操作能力和维修技能，本次实训以汽车气门拆装为主题，通过实践操作，使学生深入了解气门的结构、工作原理以及拆装方法。
二、实训目的1. 熟悉汽车气门的结构和功能；2. 掌握汽车气门的拆装步骤和注意事项；3. 提高学生的实际操作能力和维修技能；4. 培养学生的团队协作精神和严谨的工作态度。
三、实训内容1. 气门的结构及功能汽车气门主要由气门头、气门杆、气门导管、气门弹簧、气门锁夹等组成。
气门头负责导流气缸内的气体，气门杆连接气门头和气门导管，气门导管起到导向作用，气门弹簧保证气门关闭时的密封性，气门锁夹防止气门在高温下发生变形。
2. 气门的拆装步骤（1）拆卸气门室盖：使用专用扳手或螺丝刀松开气门室盖螺栓，小心取下气门室盖。
（2）拆卸气门弹簧和锁夹：使用气门弹簧压缩工具将气门弹簧压缩，然后用专用工具拆卸气门锁夹。
（3）拆卸气门：使用气门拆装钳拆卸气门，注意不要损坏气门头。
（4）拆卸气门导管衬套：使用尖嘴钳拆卸气门导管衬套。
（5）清洁气门和气门导管：使用清洗剂和刷子彻底清洁气门和气门导管。
（6）安装气门导管衬套：使用专用工具将气门导管衬套安装到气门导管上。
（7）安装气门：使用气门拆装钳将气门安装到气门导管上，注意气门头与气门导管之间的间隙。
（8）安装气门锁夹和气门弹簧：使用专用工具将气门锁夹和气门弹簧安装到气门上。
（9）安装气门室盖：使用专用扳手或螺丝刀将气门室盖安装到气门室上，注意拧紧螺栓。
3. 拆装注意事项（1）在拆装过程中，注意保护气门头，避免划伤或损坏。
（2）拆卸气门弹簧时，要使用专用工具，避免损坏气门弹簧。
（3）拆装气门导管衬套时，要小心操作，避免损坏气门导管。
（4）清洁气门和气门导管时，要使用适当的清洗剂和刷子，避免损坏零件。
（5）安装气门时，要确保气门头与气门导管之间的间隙符合要求。
气门拆装实训实验报告单
一、实验名称：气门拆装实训二、实验目的：1. 熟悉汽车发动机配气机构的结构及工作原理。
2. 掌握气门拆装的步骤和方法。
3. 培养学生动手能力和团队协作精神。
三、实验时间：2023年X月X日四、实验地点：汽车实训中心五、实验器材：1. 汽车发动机（汽油机或柴油机）2. 气门拆装工具一套3. 安全眼镜、手套、口罩等防护用品六、实验步骤：1. 实验准备（1）将汽车发动机放置在平稳的工作台上，确保发动机处于熄火状态。
（2）穿戴好防护用品，如安全眼镜、手套、口罩等。
（3）检查气门拆装工具是否完好，如扳手、螺丝刀、气门弹簧压缩工具等。
2. 气门拆装实训（1）拆卸气门盖① 使用扳手将气门盖螺栓拧下，注意顺序，防止螺栓丢失。
② 将气门盖取下，观察气门盖与气缸盖之间的密封情况。
（2）拆卸气门① 使用气门弹簧压缩工具将气门弹簧压缩，取出气门弹簧。
② 使用气门拆装工具将气门从气门导管中取出，注意观察气门与气门座的接触情况。
（3）气门检查① 观察气门头部是否有磨损、裂纹等异常情况。
② 使用量具测量气门头部的直径和气门杆的直径，确保符合技术要求。
③ 检查气门座的磨损情况，如气门座有磨损，需进行更换或修复。
（4）气门研磨① 将气门放入气门座圈，观察气门与气门座的接触面积。
② 如接触面积过小，使用对应气门铰刀进行导铰，注意力度。
③ 使用粗磨砂研磨气门头部，观察接触面积。
④ 使用细磨砂研磨气门头部，直至接触面积达到要求。
⑤ 使用机油将接触面打滑，检查是否漏气。
（5）气门安装① 将气门弹簧安装到气门杆上，注意弹簧的安装方向。
② 将气门安装到气门导管中，确保气门与气门座的接触良好。
③ 将气门盖安装到气缸盖上，拧紧螺栓，注意顺序。
3. 实验总结（1）记录气门拆装过程中的关键数据，如气门头部直径、气门杆直径等。
（2）总结气门拆装实训过程中的注意事项，如安全操作、工具使用等。
（3）分析气门磨损、损坏的原因，提出预防措施。
七、实验结果与分析：1. 实验结果（1）成功完成了气门的拆装、检查、研磨和安装。
气门儿拆装实训报告
一、实训目的本次气门拆装实训旨在使学生掌握汽车发动机气门拆装的基本操作步骤，了解气门的工作原理和结构特点，熟悉气门拆装过程中的注意事项，提高学生的实际操作能力和安全意识。
二、实训内容1. 气门拆装操作步骤（1）准备工具：扳手、螺丝刀、气门间隙尺、气门弹簧压缩器、气门研磨机等。
（2）气门室盖拆卸：松开气门室盖螺栓，取下气门室盖。
（3）气门摇臂轴支架拆卸：松开摇臂轴支架固定螺栓和螺母，取下摇臂架。
（4）气门挺杆拆卸：按原位置依次取出气门挺杆，逐一将其串绑在一起，并做好前、后记号。
（5）气门拆装：将气门挺杆从气门导管中抽出，取出气门。
（6）气门间隙检查与调整：使用气门间隙尺检查气门间隙，如不符合要求，则调整气门间隙。
（7）气门研磨：根据气门磨损情况，使用气门研磨机对气门进行研磨。
（8）气门安装：将研磨好的气门安装到气门导管中，将气门挺杆插入气门导管。
（9）气门摇臂轴支架安装：将摇臂架安装到摇臂轴支架上，并固定。
（10）气门室盖安装：将气门室盖安装到发动机上，并固定螺栓。
2. 气门工作原理及结构特点（1）气门工作原理：气门是发动机配气机构的关键部件，其主要作用是控制发动机进气和排气过程。
当凸轮轴旋转时，凸轮推动气门挺杆，使气门开启或关闭，从而实现进气和排气。
（2）气门结构特点：气门主要由气门头部、气门杆、气门导管、气门弹簧等组成。
气门头部形状与燃烧室相匹配，以确保进气和排气顺畅；气门杆起到支撑气门头部的作用；气门导管将气门固定在气门导管中，防止气门转动；气门弹簧用于保证气门在关闭时紧密贴合气门座。
三、实训注意事项1. 拆装气门时，应保持气门清洁，避免油污、灰尘等杂质进入气门导管。
2. 拆装气门时，注意气门弹簧的安装方向，确保气门弹簧正确安装。
3. 拆装气门时，注意气门间隙的调整，确保气门开启和关闭顺畅。
4. 气门研磨时，注意研磨力度，避免过度研磨导致气门头部损坏。
5. 拆装气门时，注意安全操作，避免受伤。
教案范例气门组拆装
教案范例：气门组拆装一、教学目标1. 了解气门组的基本结构及其作用。
2. 掌握气门组的拆卸与安装方法。
3. 培养学生的动手操作能力和团队协作精神。
二、教学内容1. 气门组的基本结构气门气门导管气门弹簧气门座2. 气门组的作用控制气缸进气和排气保证发动机正常工作3. 气门组的拆卸与安装方法拆卸气门组：注意事项、工具使用、拆卸顺序检查气门组零部件：气门、气门导管、气门座等安装气门组：注意事项、安装顺序、调整气门间隙三、教学过程1. 导入：讲解气门组在发动机中的重要性，引发学生兴趣。
2. 理论讲解：介绍气门组的基本结构、作用及拆装方法。
3. 示范操作：演示气门组的拆卸与安装过程，强调注意事项。
4. 学生实操：分组进行气门组的拆卸与安装，教师巡回指导。
5. 总结讲评：总结学生操作中的优点与不足，解答学生疑问。
四、教学方法1. 讲授法：讲解气门组的基本结构、作用及拆装方法。
2. 演示法：示范气门组的拆卸与安装过程。
3. 实践操作法：学生分组进行实操，培养动手能力。
4. 问答法：解答学生疑问，巩固知识点。
五、教学资源1. 教学PPT：展示气门组的基本结构、作用及拆装方法。
2. 实车：用于学生实操练习。
3. 工具：拆卸与安装气门组所需的工具。
4. 安全防护用品：如安全帽、防护眼镜等。
六、教学评价1. 学生能熟练描述气门组的基本结构及其作用。
2. 学生能正确操作拆卸与安装气门组。
3. 学生能理解气门间隙调整的重要性。
七、教学拓展1. 介绍其他发动机部件的拆装方法，如活塞组、曲轴等。
2. 讲解气门组故障现象及原因，提高学生的故障诊断能力。
八、教学注意事项1. 确保实车安全，避免学生在操作过程中受伤。
2. 教师需全程关注学生操作，确保操作正确。
3. 提醒学生注意工具的使用，防止损坏设备。
九、教学反馈1. 课后收集学生实操作品，评估操作规范性。
2. 听取学生对教学内容的建议和意见，不断优化教学方法。
3. 观察学生在课堂上的参与度，提高教学效果。
项目五-任务4-气门组的拆装与检查
2.安装气门组
（1）使用专用维修工具推入新油封（见图1）。注意进气门油封是 灰色的，排气门油封是黑色的（见气门油封的区别
（2）安装气门、弹簧座、气门弹簧和弹簧座圈。
1一气门；2一弹簧座；3一气门弹簧；4一弹簧座圈
（3）使用专用维修工具压缩气门弹簧，并将2个锁片放置在气门杆周围。 安装气门锁片
（4）用塑料贴面的锤子，轻轻敲击气门杆顶端，以保证配合完好。 （5）安装气门挺杆和填隙片。用手检查气门挺杆，气门挺杆应转动 自如。再安装汽缸盖。
敲击气门杆
3.气门的耗损与检验
气门的常见耗损：气门杆部的磨损，气门工作面磨损与烧蚀，以及 气门杆的弯曲变形等。 气门出现下列耗损之一时，应予更换： （1）载货汽车的气门杆的磨损量大于0.10mm，轿车的气门杆的磨损大 于0.05mm，或出现明显的台阶形磨损。磨损程度测量方法如图所示。
（1）拆下气门挺杆，并按正确的顺序摆放气门挺杆。 （2）用专用维修工具压缩气门弹簧并卸下2个定位锁片取下气门。如 图所示，拆下弹簧座圈、气门弹簧。
（3）用尖嘴钳取出油封，如图所示。
（4）用压缩空气和磁性棒，吹气卸下弹簧座，如图所示。按正确的 顺序排放好气门、气门弹簧、弹簧座和弹簧座圈。
（5）气门组零件的放置 气门组零件拆卸后,应将整套气门组零件按顺序放置好。
汽车发动机机械系统检修
学习任务4：气门组的拆装与检查
任务介绍
知识点：掌握气门组的组成及各组成部分的功用 技能点：掌握气门组拆装的正确步骤及气门组的
检查方法
任务实施
1.气门组的拆卸
拆卸气门组时，必须使用专门的气门弹簧拆卸器进行规范操作。拆 卸时使用弹簧拆卸器将弹簧座连同已被预紧的弹簧一起压下，使锁销 （锥形锁片）处于自由状态，可方便取下。然后再将弹簧座连同弹簧 一起慢慢放松，直至弹簧处于完全放松的白由状态，即可轻松取出弹 簧座、弹簧和气门。
7 实训：气门组的拆装
导管安装为过盈配合，最好用专用工具压入。
2、安装气门油封
将气门油封图上机油用专用工具安入。
提示：检查气门油封规格是否符合要求。
3、安装气门
在气门杆上涂上机油装入气门。
提示：（1）、检查气门是否符合规格要求。
（2）、区分进排气门，不要装错。
（3）、如若使用原车旧气门，应注意各缸气门不可互换。
提示：拆卸时将液压挺柱做上标记，液压挺柱不可互换。
3、用气门弹簧拆装钳将气门弹簧座压下，取出气门弹簧锁片和气门弹簧。
4、取出各缸的进、排气门。
提示：拆卸时将气门必须做上标记，气门不可互换。
5、用气门油封钳取出气门油封。
6、用专用工具取出气门导管。
三、气门组的安装
1、安装气门导管。
将气门导管涂上机油后用专用工具从凸轮轴端压入气缸盖到规定位置。
教案
授课
题目பைடு நூலகம்
4实训：气门组的拆装
审批
签字
月日
授课
时数
2
教具
气缸盖总成，气门弹簧拆装钳
授课
班级
授课
时间
教学
目标
1、了解发动机气门组的组成
2、掌握发动机气门组的拆装步骤
教学
重点
难点
重点：了解气门组的组成及装配关系
难点：发动机气门组的拆装步骤及要点
教学内容、方法及过程
附记
组织教学实训室上课安全注意事项提示
一、实训前准备工作
二、气门组的拆卸步骤
三、气门组的安装步骤
后记
4、装入气门弹簧
提示：（1）安装前检查气门弹簧高度是否符合要求。
（2）检查气门弹簧是否变形、裂纹和折断等损坏情况。
气门拆装实习报告
一、实习目的通过本次气门拆装实习，巩固和加强汽车发动机构造和原理课程的理论知识，掌握汽车发动机气门的结构、工作原理以及拆装方法和步骤，提高动手实践能力，培养严谨的工作态度。
二、实习内容1. 气门的结构与功能气门是发动机的重要组成部分，主要功能是控制进气和排气，使发动机正常工作。
气门由气门头、气门杆、气门导管、气门弹簧、气门锁片等组成。
2. 气门拆装步骤（1）拆下气门室盖，取出气门导管。
（2）使用专用工具，轻轻拆下气门弹簧和气门锁片。
（3）将气门从气门导管中取出。
（4）检查气门密封面、气门杆、气门导管等部件，如有磨损或损坏，需更换。
（5）将新气门装入气门导管，安装气门弹簧和气门锁片。
（6）安装气门室盖，紧固螺栓。
三、实习过程1. 拆卸气门室盖，取出气门导管。
2. 使用专用工具，拆下气门弹簧和气门锁片。
3. 将气门从气门导管中取出，检查气门密封面、气门杆、气门导管等部件。
4. 发现气门密封面有轻微磨损，但仍在可接受范围内，决定不更换。
5. 将气门装入气门导管，安装气门弹簧和气门锁片。
6. 安装气门室盖，紧固螺栓。
四、实习心得1. 通过本次实习，我对气门的结构、工作原理以及拆装方法有了更深入的了解。
2. 实践中，我学会了使用专用工具，提高了动手能力。
3. 在拆装过程中，我注重细节，保证了拆装质量和安全性。
4. 本次实习让我认识到，理论知识与实践操作相结合的重要性，为今后从事汽车维修工作打下了基础。
5. 在实习过程中，我学会了与同学协作，共同完成任务，培养了团队精神。
总之，本次气门拆装实习让我受益匪浅，不仅提高了我的专业技能，还培养了我的实践能力和团队协作精神。
在今后的学习和工作中，我会继续努力，不断提高自己。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、 安装气门油封
将气门油封图上机油用专用工具安入。
提示：检查气门油封规格是否符合要求。
3、 安装气门
在气门杆上涂上机油装入气门。
提示：（1）、检查气门是否符合规格要求。
（2）、区分进排气门，不要装错。
（3）、如若使用原车旧气门，应注意各缸气门不
可互换。
4、装入气门弹簧
提示：（1）安装前检查气门弹簧高度是否符合要求。
二、 气门组的拆卸
1、 将气缸盖总成平铺在工作台上。
35 分钟
2、 取出各缸的液压挺柱。
提示：拆卸时将液压挺柱做上标记，液压挺柱不可互换。
巡回指导学生 的分组实习情
3、
用气门弹簧拆装钳将气门弹簧座压下，取出气门弹
况、安全操作 情况和指导学
簧锁片和气门弹簧。 4、 取出各缸的进、排气门。
生的任务完成 情况
提示： 拆卸时将气门必须做上标记，气门不可互换。
5、 用气门油封钳取出气门油封。
6、 用专用工具取出气门导管。
三、 气门组的安装
1、 安装气门导管。 将气门导管涂上机油后用专用工具从凸轮轴端压入气
35 分钟
缸盖到规定位置。
提示：安装气门导管前应检查座孔和导管是否合格。
导管安装为过盈配合，最好用专用工具压入。
5 分钟
教师向全体学
复习导入 作为一名汽车修理工，要会按照维修手册要 生讲授任务
求，对汽车的每一部分进行拆解、检测和维修，恢复其技
术状态，如何拆解气门组呢？
气门组的拆装
一、 操作前准备工作
1、 学生将工位卫生清理干净，准备好所需的工具、物 教师讲授气门
品等。
组的拆装步骤 和注意事项
2、 检查拆装台架完整情况、是否固定安全。
2、气门组拆装的注意事项
5 分钟 总结本节课重
难点
实训结束
按 5S 要求整理实训室
板书设计
实训：气门组的拆装
一、实训前准备工作
二、气门组的拆卸步骤
三、气门组的安装步骤
后记
（2）检查气门弹簧是否变形、裂纹和折断等损坏
情况。
5、安装弹簧锁片
（1）装入气门弹簧垫片。
（2）专用工具将气门弹簧垫压下。
提示：a.安装前应检查弹簧垫、锁片是否有磨损、变形、
裂纹等损坏情况。
b.使用新锁片应检查尺寸规格是否符合要求。
(3)装入气门锁片
6、装液压挺柱
提示：液压挺住不可互换。 课堂小结 1、气门组拆装步骤
授课 题目
4 实训：气门组的拆装
审批 签字
月日
教
案
授课 时数
2
授课 班级
教具
授课 时间
教学 1、了解发动机气பைடு நூலகம்组的组成 目标 2、掌握发动机气门组的拆装步骤
教学 重点 难点
重点：了解气门组的组成及装配关系 难点：发动机气门组的拆装步骤及要点
教学内容、方法及过程
气缸盖总成，气门弹簧拆装钳 附记
组织教学 实训室上课安全注意事项提示
