FX泡沫混凝土配合比
浅谈泡沫混凝土配合比优化设计
浅谈泡沫混凝土配合比优化设计摘要：泡沫混凝土是由发泡剂物理制泡后与胶凝材料和水组成的含大量气泡的水泥浆液，硬化后具有一定强度、质轻、保温、隔热等性能且具有一定弹性抗压能力；应用于房建、公路、市政等多领域。
本文介绍了泡沫混凝土应用于公路工程软基处理地段的泡沫混凝土换填时使用的设计配合比的优化方案，并结合现场的检测结果分析总结出了一些对泡沫混凝土产生影响的因素。
关键词：泡沫混凝土；优化；发泡剂；容重；强度1.前言泡沫混凝土是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆充分混合，然后使用泵送系统进行现浇施工成型，经过自然养护形成含有大量封闭气孔的新型建筑材料。
随着近年泡沫混凝土的应用技术的越显成熟，我们在房建、公路工程上的使用已经常态化。
那么泡沫混凝土的优化设计对软基处理地段指导施工、项目成本控制至关重要；根据本项目的软基处理段换填泡沫混凝土施工对泡沫混凝土配合比进行优化设计。
2 优化方案2.1原施工图纸设计参数。
2.2首先在保证强度的前提下调整配合比参数，降低水泥用量（设计配合比28d实测试配强度高于设计强度的1.2倍，通过相关曲线线性对应关系，查找1.2倍设计强度所应对应的水泥用量进行水泥用量调整）。
2.3其次在保证湿容重的情况下继续调整配合比参数（通过2.2的配合比调整，容重发生变化，针对变化情况进行容重调整。
容重降低，减少发泡剂用量；容重增高，增加发泡剂用量）。
2.4最后确定室内优化后泡沫混凝土配合比（通过水泥、发泡剂的双向调整，确定能满足湿容重及强度要求所对应的优化配合比参数）。
3 仪器设备与材料3.1主要仪器设备：水泥砂浆搅拌机-15L（用于水泥浆液拌制）、高速制浆机（模拟发泡机，通过高速搅拌进行发泡）、压力机-300kN（用于试件抗压）、电子天平-100kg（用于材料称量）、钢直尺-100cm（用于流动度测定）等。
3.2原材料：安徽铜陵海螺牌P·O42.5水泥、杭州舒之成SY-13发泡剂。
发泡混凝土配合比例表发泡混凝土多少钱一方发泡混凝土施工工艺

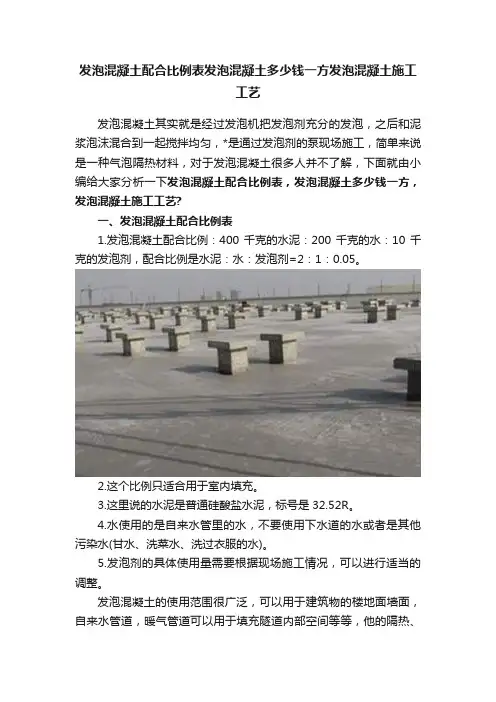

发泡混凝土配合比例表发泡混凝土多少钱一方发泡混凝土施工工艺发泡混凝土其实就是经过发泡机把发泡剂充分的发泡，之后和泥浆泡沫混合到一起搅拌均匀，*是通过发泡剂的泵现场施工，简单来说是一种气泡隔热材料，对于发泡混凝土很多人并不了解，下面就由小编给大家分析一下发泡混凝土配合比例表，发泡混凝土多少钱一方，发泡混凝土施工工艺?一、发泡混凝土配合比例表1.发泡混凝土配合比例：400千克的水泥：200千克的水：10千克的发泡剂，配合比例是水泥：水：发泡剂=2：1：0.05。
2.这个比例只适合用于室内填充。
3.这里说的水泥是普通硅酸盐水泥，标号是32.52R。
4.水使用的是自来水管里的水，不要使用下水道的水或者是其他污染水(甘水、洗菜水、洗过衣服的水)。
5.发泡剂的具体使用量需要根据现场施工情况，可以进行适当的调整。
发泡混凝土的使用范围很广泛，可以用于建筑物的楼地面墙面，自来水管道，暖气管道可以用于填充隧道内部空间等等，他的隔热、抗震、隔音、保暖效果特别好。
二、发泡混凝土多少钱一方1.发泡混凝土的价格一般在100元到250元左右，消费者所在的区域以及消费水平不同，价格会发生变化。
2.发泡混凝土施工过程很复杂，自己是操作不来的，肯定需要找专业的施工人员来施工，那就需要付费市场上发泡混凝土施工价格是800元到880元每立方米。
3.发泡混凝土的隔音耐火性很好，它属于多孔材料，隔音效果特别明显，适合用用在建筑物楼层和高速公路的隔音板。
友情提示：以上价格来源于网络，仅做参考使用，不能当成*购买的价格。
三、发泡混凝土施工工艺1. 先把基底处理好，把垃圾清理干净，在浇筑混凝土前，需要洒水。
2. 搅拌混凝土，混凝土的搭配比例需要根据设计要求来进行。
3. 底层湿润以后需要刷一道素水泥，然后把搅拌好的混凝土从房间内往外面铺设。
4. 面层灰面吸水之后，用大抹子抹平，用抹子我压一遍，直到出浆，砂浆凝结以后，用铁抹子把表面上的坑洼抹平，让表面平整光洁。
混凝土加气泡沫剂配比规范
混凝土加气泡沫剂配比规范一、前言混凝土加气泡沫剂是一种轻质高强度的新型建筑材料，具有很好的保温隔热、防火防水、减震降噪等优点。
而混凝土加气泡沫剂的配比则直接影响其性能和质量。
因此，制定一套完善的混凝土加气泡沫剂配比规范，对于保证建筑工程的质量和安全具有重要意义。
二、配比原则1. 气泡沫剂用量应根据实际需要进行调整，一般应控制在总体积的10%~15%之间。
2. 气泡沫剂的状态应保持稳定，不得出现泡沫坍塌、分层等现象。
3. 气泡沫剂与混凝土的搅拌时间应控制在3~5分钟之间，以保证气泡均匀分布。
4. 气泡沫剂的质量应符合相关标准，不得使用过期或失效的产品。
三、原材料配比1. 水泥水泥是混凝土中的主要胶凝材料，其用量应根据混凝土的强度等级和气泡沫剂的用量进行调整。
在普通混凝土中，水泥的用量一般控制在200kg/m3~400kg/m3之间。
在气泡混凝土中，水泥的用量一般控制在150kg/m3~300kg/m3之间。
2. 砂砂是混凝土中的一种骨料，其用量应根据混凝土的强度等级和气泡沫剂的用量进行调整。
在普通混凝土中，砂的用量一般控制在600kg/m3~800kg/m3之间。
在气泡混凝土中，砂的用量一般控制在400kg/m3~600kg/m3之间。
3. 石子石子是混凝土中的一种骨料，其用量应根据混凝土的强度等级和气泡沫剂的用量进行调整。
在普通混凝土中，石子的用量一般控制在1000kg/m3~1200kg/m3之间。
在气泡混凝土中，石子的用量一般控制在600kg/m3~800kg/m3之间。
4. 水水是混凝土中的一种重要原材料，其用量应根据混凝土的强度等级和气泡沫剂的用量进行调整。
在普通混凝土中，水的用量一般控制在160kg/m3~200kg/m3之间。
在气泡混凝土中，水的用量一般控制在120kg/m3~150kg/m3之间。
5. 气泡沫剂气泡沫剂是混凝土中的一种添加剂，其用量应根据混凝土的强度等级和所需密度进行调整。
泡沫混凝土配合比设计
泡沫混凝土配合比设计中铁六局集团太原铁路建设有限公司山西省太原市 030000论文摘要：本论文以乐山至西昌高速公路黄丹联络线用轻质泡沫混凝土设计要求为前提，参考泡沫混凝土相关技术规范及论文，使用检测结果符合要求的原材料，选择合适的仪器设备，设计基础理论配合比并对基础理论配合比进行调整，按照规范要求对试件进行抗压强度、干密度试验，通过抗压强度、干密度试验结果的比较，对试验结果做出相应分析，最终选择满足要求且经济适用的理论配合比。
关键词：泡沫混凝土、配合比、抗压强度、干密度一、概述本文以乐西高速公路黄丹联络线既有道路扩宽为依托，黄丹联络线中浇筑泡沫混凝土路段工程地质简介：属于低山为谷地貌，位于沟岸斜坡地带，右侧为斜坡，左侧为里坪溪，地形起伏较大，斜坡一般自然坡度30~40°，局部斜坡发育为陡坎、陡牙。
拟新建公路基本与既有乡镇公路重叠、并行。
泡沫混凝土是通过把物理发泡产生的泡沫或者化学发泡剂加入到由水泥、粉煤灰等掺合料、水搅拌而成的浆体中，再将气泡和浆体混合后充分搅拌，使得气泡在浆体中均匀分布，浇筑完成后成型养护，形成的内部含有大量均匀分布空隙的多孔混凝土。
泡沫混凝土在浇筑时拥有较强的自立特性，固化完成能够实现垂直状态，没有侧压力值。
乐西高速施工三标黄丹联络线使用泡沫混凝土正是利用这一特点，将泡沫混凝土用于既有道路路基的拓宽，能够最大程度上减少对于河道的影响，减少土质路基施工及检测的繁琐程序，加快施工进度且达到更好的经济效益。
二、仪器设备的选择1、砂浆搅拌机：北京路工建仪器科技有限公司生产的HX-15型砂浆搅拌机，公称容量为15L。
2、电热鼓风干燥箱：上海树立仪器仪表有限公司生产的FX101-2型电热鼓风干燥箱。
3、水泥标准养护箱：北京路工建仪器科技有限公司生产的FHBS-100标准养护室全自动控温设备，可以控制温度在20±2℃，相对湿度控制在95%以上。
4、无油空气压缩机：永康市奥龙机械有限公司生产的 OTS-550 型无油空气压缩机，公称容积流量为40L/min，储气罐容积为 8L，作用为向发泡剂稀释液中充气，制作泡沫。
漂浮泡沫混凝土的配方设计与基本性能研究
漂浮泡沫混凝土的配方设计与基本性能研究首先，漂浮泡沫混凝土的主要配方成分是细集料、粗集料、水泥和泡沫剂。
细集料常用的有河沙、石粉等，粗集料可选用骨料、膨胀砂等。
水泥的选择应根据工程的要求和环境条件进行。
泡沫剂是制备漂浮泡沫混凝土的关键，常用的有硅酸盐泡沫剂、洗洁精等。
其次，漂浮泡沫混凝土的配方设计应根据使用要求和工程条件确定。
在配方设计时，应根据混凝土的密度和强度要求进行合理配比。
一般情况下，漂浮泡沫混凝土的密度介于400-1600kg/m³之间。
在配方设计中，应根据具体工程要求确定密度，并控制材料用量。
漂浮泡沫混凝土的制作过程可分为湿法和干法两种。
湿法是将泡沫剂和水泥搅拌成泡沫状后，与细、粗集料进行混合；干法是将水泥、细、粗集料先进行混合搅拌，再将泡沫剂加入其中，进行充分混合。
两种方法的选择应根据具体情况决定。
漂浮泡沫混凝土具有一系列良好的性能。
首先，它具有较低的密度，可以有效减轻结构负荷，提高整体强度。
其次，漂浮泡沫混凝土具有良好的绝缘性能，能够有效降低能源消耗和环境污染。
此外，漂浮泡沫混凝土还具有一定的吸能能力，对地震和风灾等自然灾害有一定的抗震和抗风性能。
总之，漂浮泡沫混凝土是一种具有广泛应用潜力的建筑材料。
通过合理的配方设计和制作工艺，可以获得漂浮泡沫混凝土具有轻质、绝缘、耐火、吸能等良好性能的材料。
未来的研究可以进一步探索材料的优化配比和制作工艺，推动漂浮泡沫混凝土在建筑领域的应用。
泡沫混凝土配合比及施工
泡沫混凝土配合比及施工1 泡沫混凝土的应用泡沫混凝土也叫气泡混凝土它和普通混凝土有着很大的差别，泡沫混凝土中没有粗、细集料的骨架作用，由大量颗粒均匀细腻的气泡与适当水灰比的水泥浆进行混合，填充混凝土的空间，附在气泡表面的水泥经过水化后产生强度，有着一定的承载能力，它能很好的和其他结构相互接触，分散、传递建筑自身的荷载，适用于公路、桥涵台背回填，社会、经济效益明显。
2 材料的选用本文所用水泥为上虞海螺水泥XX公司生产的P.O42.5水泥，拟定水灰比为0.6 ，发泡剂是植物性高分子合成水泥发泡剂，稀释倍率为80。
植物性发泡剂是以松香和氢氧化钠等为主要原料经过皂化反应制取，具有较高的表面活性、产泡量大、稳定性好、吸水率低、可长时间不消泡，在制造泡沫混凝土中不产生结团絮凝、收缩、泌水、降沉现象。
发泡的基本原理，就是用气泵将空气引入发泡剂溶液中，气体分散于液体中，形成气泡，再由无数气泡组成气泡群。
配合比设计用一台发泡机，由气泵、抽水泵、气压表等连接组成。
3. 配合比设计⑴泡沫混凝土设计要求：湿容重6.0〜7.0KN/m3,流动度＞180mm 强度等级CF0.8，试配强度=0.8*1.15=0.92Mpa，使用混凝土拌合用水。
⑵发泡剂与水以1：80 比例稀释成发泡液，装至15L 水桶中，将抽水管放入水桶中，开动发泡机，气泵把空气引入到抽水泵吸进的发泡液中，从出泡管中吹出，待气泡群稳定流出时，用20L 容量筒接样，用刮刀一次刮平测其密度，经3 次平行结果测得气泡群密度约为68kg/m3。
⑶将水灰比=0.6 水泥净浆，加入不同数量的气泡群，直到湿容重及流动度符合设计要求时制取7 天、28天抗压强度试件，其试验结果如下表：表一、试配结果序号试拌材料用量（g）实测湿溶重（KN/m3）7 天强度（Mpa）28 天强度（Mpa）每方材料用量（Kg）换算体积（m3）消泡率（%）水泥水气泡群水泥水气泡群1 4000 2400 300 826 1.22 1.79 493 295 36 0.98 1.662 4000 2400 350 772 1.03 1.65 457 274 40 1.01 -0.973 4000 2400 380 740 0.97 1.58 436 261 41 1.00 -0.464 4000 2400 390 721 0.9 1.46 424 254 41 0.99 0.635 4000 2400 410 700 0.84 1.38 411 246 42 1.00 0.386 4000 2400 420 676 0.86 1.35 396 237 41 0.97 3.237 4000 2400 450 650 0.7 1.15 379 227 42 0.97 3.318 4000 2400 480 624 0.62 0.99 362 217 43 0.97 3.399 4000 2400 500 600 0.53 0.94 347 208 43 0.95 4.7710 4000 2400 550 564 0.46 0.77 324 194 44 0.95 5.44注：①上表阴影部分为选定的泡沫混凝土配合比。
泡沫混凝土的配比与强度
泡沫混凝土的配比与强度
泡沫混凝土的配比和强度主要取决于以下因素：
1. 水灰比：水灰比是指水与水泥的重量比例。
较低的水灰比通常可以提高泡沫混凝土的强度。
2. 水泥用量：水泥的用量也会影响泡沫混凝土的强度。
一般来说，较高的水泥用量可以提高强度，但也会增加成本。
3. 泡沫剂用量：泡沫剂是产生泡沫的关键因素。
适当的泡沫剂用量可以提供合适的孔隙结构，从而提高强度。
4. 砂子用量：砂子是泡沫混凝土中的填料。
适当的砂子用量可以提高强度。
5. 其他添加剂：如添加膨胀剂、增稠剂、抗裂剂等，可以根据具体需求进行添加。
泡沫混凝土的强度一般可以分为轻度、中度和重度三个等级。
常见的泡沫混凝土强度范围如下：
1. 轻度：强度通常在0.7-1.5 MPa之间。
2. 中度：强度通常在1.5-4.0 MPa之间。
3. 重度：强度通常在
4.0-10.0 MPa之间。
需要注意的是，泡沫混凝土的强度还受到材料的密度、固化时间、固化条件等因素的影响。
因此，在具体工程中，需要根据实际情况选择合适的配比和保证充分的固化时间和条件，以达到所需的强度。
泡沫混凝土配合比设计的基本原则
泡沫混凝土配合比设计的基本原则导热系数和强度决定了泡沫混凝土自身的性能.本配合比将通过确定泡沫混凝土的干密度,达到控制泡沫混凝土导热系数和强度的目的.配合比设计的基本原则如下.1)按泡沫混凝土干密度要求,确定水泥及粉煤灰用量.2)通过水泥及粉煤灰用量,确定泡沫混凝土用水量.3)按照胶凝材料、用水量,确定水泥净浆体积.4)通过水泥净浆体积,确定泡沫剂体积.5)按泡沫体积、实测泡沫密度,确定泡沫质量.6)根据泡沫质量、泡沫剂稀释倍数,确定泡沫剂的用量.在确定各物料配合比时,应注意某些材料的缓凝性,它们会对早期强度变化特别是料浆的初凝有重要影响,加量较大时可能会降低浇筑的稳定性,甚至引起塌模,因此,要控制他们的用量.任何一种设计计算,与生产实际之间总会存在一定的偏差,还需要进行反复的调整,然后才能在生产中应用,并不断完善.水泥—粉煤灰—泡沫—水原料体系的泡沫混凝土配合比设计关系式为ρ干= Sa(Mc+Mfa),(1)Mw=φ(Mc+Mfa),(2)式中:ρ干为泡沫混凝土设计干密度(kg/m3);Sa为泡沫混凝土养护28 d后,各基本组成材料的干物料总量和制品中非蒸发物总量所确定的质量系数,普通硅酸盐水泥取1.2,硫铝酸盐水泥取1.4;Mc为1 m3泡沫混凝土的水泥用量(kg);Mfa为1 m3泡沫混凝土的粉煤灰用量(kg),一般情况下Mfa为干粉料的0~30%;Mw为1 m3泡沫混凝土的基本用水量(kg);φ为基本水料比,视施工和易性,可作适当调整,一般情况下取0.5.1 m3泡沫混凝土中,由水泥、粉煤灰和水组成的浆体总体积为V1,按式(3)计算,泡沫添加量V2按式(4)计算.即配制单位体积泡沫混凝土,由水泥、粉煤灰和水组成浆体体积不足部分由泡沫填充. V1=Mfaρfa+Mcρc+Mwρw,(3)V2= K(1-V1),(4)式中:ρfa为粉煤灰密度,取2 600 kg/m3;ρc为水泥密度,取3 100 kg/m3;ρw为水的密度,取1 000 kg/m3;V1为加入泡沫前,水泥、粉煤灰和水组成的浆体总体积(m3);V2为泡沫添加量(m3);K为富余系数,通常大于1,视泡沫剂质量和制泡时间而定,主要应考虑泡沫加入到浆体中再混合时的损失,对于稳定性较好的泡沫剂,一般情况下取1.1~1.3.泡沫剂的用量Mp按下式计算My= V2ρ泡,(5)Mp= My/(β+1),(6)式中:My为形成的泡沫液质量(kg);ρ泡为实测泡沫密度(kg/m);Mp为1 m泡沫混凝土的泡沫剂质量(kg);β为泡沫剂稀释倍数.为便于理解泡沫混凝土配合比设计方法,特举实例计算如下.1)在无粉煤灰情况下,生产1 m3干密度为300 kg/m3的泡沫混凝土的配比计算.普通水泥质量Mc=300/1.2=250 kg.用水量Mw=0.5×250=125 kg.净浆体积V1=250/3 100+125/1 000=0.206 m3.泡沫体积(假设富余系数K取1.1)V2=1.1×(1-0.206)=0.873 m3.如泡沫密度实测为34 kg/m3,泡沫剂使用时稀释倍数为20倍,则泡沫液质量My=0.873×34=29.68 kg.泡沫剂质量Mp=29.68/(20+1)=1.41 kg.从而可以计算出生产1 m3干密度为300 kg/m3的泡沫混凝土需要普通水泥250 kg,水125 kg,泡沫剂1.41kg。
泡沫混凝土配合比设计要求
配合比设计要求1.要满足轻质泡沫混凝土结构设计的强度(标号)要求，2.要使轻质泡沫混凝土混合物具有适应施工条件的流动性(坍落度) 与良好的和易性，3.在某些特殊工程中，轻质泡沫混凝土还应满足抗冻、抗渗和坑侵蚀等耐久性的要求，4.要做到节约水泥和降低轻质泡沫混凝土成本。
配合比设什—体积法(一)确定水PE比水灰比W/C的选定必须从轻质泡沫混凝土的强度和耐久性两方面同时考虑。
1.棍凝土试配强度的确定考虑到现场实际施工条件的变异。
2.根据已选定的水泥标号、粗骨料种类及所要求的轻质泡沫混凝土试配强度，用经验公式计算出水灰比。
对于出厂期超过三个月或存放条件不良的变质水泥，应重新鉴定其标号，并按实际强度进行计算。
3.按耐久性要求复核水灰比按强度要求计算出的水灰比，应满足表根据耐久性要求规定的最大水灰比，即计算所得的水灰比如果大于表规定的水灰比值时，则应按表中规定的最大水灰比值选取。
表所列水灰比指水与水泥(包括外接混合材料)用最之比，一雄小水泥用量(包括外掺混合材料)当用人工妈实时，应增加25kg/ m8;标号为100号(1oMPa)的轻质泡沫混凝土，最大水灰比和最小水泥用最可不受表的限祝，寒冷地区指最冷月份的月平均温度在一5 -15.0之间，严寒地区指最寒冷月份的月平均沮度低于一15,0,(二)确定用水量轻质泡沫混凝土配合比设计时，应力求采用最小单位用水是。
用水全的多少，主要根据所要求轻质泡沫混凝土塌落度及所用集料粗细、表面光滑粗糙等因素来决定。
如无经脸时，可按不同工程及施工条件先选用适宜的塌落度。
泡沫混凝土厂家的泡沫混凝土绝热性能一向很好，尤其是在常温的情况下，它的绝热性能要比其他的保温板绝热性好很多。
此外，岩棉的隔音效果也是相当好，被欧洲以及北美地区广发应用。
但是在泡沫混凝土厂家施工的时候要注意以下几点：1、需保温的设施以及管道应没有任何泄漏，表面干燥，无油脂，无锈蚀在桔柑些条件下，为利于防腐，可采取适当涂层。
泡沫混凝土材料配方
泡沫混凝土材料配方
泡沫混凝土是一种轻质、高强度的建筑材料，常用于隔热、隔音、填充等方面。
其制作配方的关键在于材料的比例和混合方式。
以下是一种常用的泡沫混凝土材料配方：
主要材料：
1. 水泥：一般采用普通硅酸盐水泥，用量约为泡沫混凝土总重量的10-15%。
2. 砂子：用细砂或中等粒度的石英砂，用量约为水泥重量的2-3倍。
3. 泡沫剂：用于产生泡沫混凝土的空气孔隙，用量约为水泥重量的0.5-1倍。
4. 水：用于混合水泥、砂子和泡沫剂，用量约为水泥重量的0.5-0.7倍。
配方步骤：
1. 将水和泡沫剂混合，使用泡沫机或手持泡沫器制作泡沫，控制泡沫稠度。
2. 将水泥和砂子混合均匀，再将泡沫加入混合物中。
3. 用搅拌器或手动搅拌工具将混合物搅拌至均匀，直到出现适合施工的浆状物。
4. 将混合好的泡沫混凝土倒入模具中，振实并压紧，使其均匀分布于模具内。
5. 等待泡沫混凝土凝固，然后取出模具，进行后续加工和处理。
以上是一种常用的泡沫混凝土材料配方，不同的使用需求和施工环境可能需要使用不同的比例和方法来制作泡沫混凝土。
在实际应用中，应根据需要进行适当的改进和调整。
发泡混凝土发泡剂配比
发泡混凝土发泡剂配比一、引言发泡混凝土是一种具有轻质、保温、隔音等优点的材料，广泛应用于建筑领域。
发泡混凝土发泡剂是制备发泡混凝土的重要配方成分之一。
本文将探讨发泡混凝土发泡剂的配比问题，详细介绍了发泡混凝土发泡剂的类型、选择和正确的配比方法。
二、发泡混凝土发泡剂的类型发泡混凝土发泡剂主要包括机械发泡剂、化学发泡剂和物理发泡剂三种类型。
1. 机械发泡剂机械发泡剂通过机械装置将空气注入到混凝土中，形成气泡，从而实现发泡的效果。
机械发泡剂的优点是发泡稳定性好，但需要消耗大量的能量来驱动机械设备。
2. 化学发泡剂化学发泡剂通过与混凝土中的水反应产生气体，生成气泡，从而实现发泡的效果。
化学发泡剂的优点是发泡速度快，但在配比时需要注意与其他材料的相容性。
3. 物理发泡剂物理发泡剂通过物理方式使混凝土中的气体生成气泡，实现发泡的效果。
物理发泡剂的优点是发泡效果稳定，但需要选择合适的物理方法来实现发泡。
三、发泡混凝土发泡剂的选择选择合适的发泡混凝土发泡剂对于制备高质量的发泡混凝土至关重要。
在选择发泡剂时，需要考虑以下几个因素：1. 原材料的性能发泡剂的原材料应具有良好的稳定性和可靠的发泡效果。
通过实验和测试，选出适合特定材料和工程要求的发泡剂。
2. 发泡剂的用途和环境要求不同的工程用途和环境要求会对发泡剂的性能提出不同的要求。
例如，需要耐高温、耐低温或耐酸碱的发泡剂。
3. 经济性选择经济的发泡剂可以降低生产成本，提高经济效益。
在选择发泡剂时，要综合考虑其价格、性能和使用效果。
四、发泡混凝土发泡剂的配比方法正确的发泡混凝土发泡剂配比可以保证混凝土的质量和性能。
下面介绍一种常用的发泡混凝土发泡剂配比方法：1. 确定发泡剂用量根据混凝土的设计强度和工程要求，确定发泡剂的用量。
可以通过试验和经验获得合适的发泡剂用量。
2. 计算配料比例根据混凝土的总质量和发泡剂的用量，计算发泡剂的配料比例。
通常发泡剂用量的百分比在0.2%~2%之间。
泡沫混凝土配合比设计技术参数
泡沫混凝土配合比设计技术参数发布者：北京中科亚信发布时间：2009-5-18 阅读：997次泡沫混凝土配合比设计技术参数（1）体积密度泡沫混凝土的体积密度（原称容重）是最重要的一项物理性能指标。
体积密度是配合比设计的基础。
各材料的选用及用量均是围绕密度的技术要求展开的。
因此，体积密度设计是配合比计算的基本依据之一。
它反映所设计的泡沫混凝土在完成养护之后，单位体积理论干燥重量。
即包括各基本组成材料的干物料总量和制品中非蒸发水总量（其中包括化学结合水和凝胶水）。
泡沫混凝土的体积密度与制品的含水量有关。
一般，体积密度是指养护后产品的绝干体积密度，而不是在自然状态下存放时，产品的含水因空气温度的相对稳定而达到的相对平衡的自然状态体积密度。
体积密度的设计应按照产品的技术要求为出发点，其密度应为绝干体积密度。
在密度设计时，要考虑现有材料、工艺、设备大致能达到的水平，不能脱离具体的技术实际。
（2）强度强度是体积密度之外另一项重要的物理性理指标。
泡沫混凝土的强度包括抗压强度、抗折强度、抗冲击强度三项。
大多数承重产品主要强调抗压强度，对抗折及抗冲击强度则可以不予重点考虑；而一些板材制品则应突出抗折强度及抗冲击强度。
每一种产品的强度设计注重于那项指标，应根据产品的不同品种及技术要求而定。
在强度设计时，应以体积密度为基础。
在保证体积密度的情况下来设计符合产品技术要求的强度值。
不同的密度，其强度值是不同的。
在设计强度时需要注意的是，其强度应以满足这一密度等级产品的使用性能为标准，而不能以密实混凝土为参照去追求不必要的高强度。
泡沫混凝土本身就是一种强度较低的材料，要求它高强度是不切实际也没有必要的。
例如地暖用泡沫混凝土0.6MPa的抗压强度就已经满足了使用要求，外墙外保温系统用泡沫混凝土0.4MPa的抗压强度也已符合技术要求，屋面保温用泡沫混凝土0.8MPa的抗压强度也可以达到使用要求。
如此等等，我们就不能要求这些混凝土去和路面砖的20～30MPa的抗压强度去相比，也是根本不需要的。
浅谈泡沫混凝土配合比优化设计
浅谈泡沫混凝土配合比优化设计摘要：泡沫混凝土是由发泡剂物理制泡后与胶凝材料和水组成的含大量气泡的水泥浆液，硬化后具有一定强度、质轻、保温、隔热等性能且具有一定弹性抗压能力；应用于房建、公路、市政等多领域。
本文介绍了泡沫混凝土应用于公路工程软基处理地段的泡沫混凝土换填时使用的设计配合比的优化方案，并结合现场的检测结果分析总结出了一些对泡沫混凝土产生影响的因素。
关键词：泡沫混凝土；优化；发泡剂；容重；强度1.前言泡沫混凝土是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆充分混合，然后使用泵送系统进行现浇施工成型，经过自然养护形成含有大量封闭气孔的新型建筑材料。
随着近年泡沫混凝土的应用技术的越显成熟，我们在房建、公路工程上的使用已经常态化。
那么泡沫混凝土的优化设计对软基处理地段指导施工、项目成本控制至关重要；根据本项目的软基处理段换填泡沫混凝土施工对泡沫混凝土配合比进行优化设计。
2 优化方案2.1原施工图纸设计参数。
2.2首先在保证强度的前提下调整配合比参数，降低水泥用量（设计配合比28d实测试配强度高于设计强度的1.2倍，通过相关曲线线性对应关系，查找1.2倍设计强度所应对应的水泥用量进行水泥用量调整）。
2.3其次在保证湿容重的情况下继续调整配合比参数（通过2.2的配合比调整，容重发生变化，针对变化情况进行容重调整。
容重降低，减少发泡剂用量；容重增高，增加发泡剂用量）。
2.4最后确定室内优化后泡沫混凝土配合比（通过水泥、发泡剂的双向调整，确定能满足湿容重及强度要求所对应的优化配合比参数）。
3 仪器设备与材料3.1主要仪器设备：水泥砂浆搅拌机-15L（用于水泥浆液拌制）、高速制浆机（模拟发泡机，通过高速搅拌进行发泡）、压力机-300kN（用于试件抗压）、电子天平-100kg（用于材料称量）、钢直尺-100cm（用于流动度测定）等。
3.2原材料：安徽铜陵海螺牌P·O42.5水泥、杭州舒之成SY-13发泡剂。
