台达VFD-M系列变频器常用参数教学文案
台达变频器参数设置
台达变频器参数设置台达变频器是一种电力变频器，用于控制交流电机的转速和运行。
通过设置参数，可以调整变频器的运行特性以满足不同的应用需求。
本文将介绍台达变频器常用的参数设置方法。
1. 变频器基本参数设置在使用台达变频器前，需要进行一些基本参数的设置，以确保变频器能正常运行。
以下是几个常见的基本参数设置：1.1 输入电压和频率首先，需要设置变频器的输入电压和频率。
输入电压是指变频器接收的交流电电压，通常为单相或三相电压，具体设置根据应用需求而定。
输入频率是变频器接受的交流电频率，也由应用需求决定。
1.2 输出电压和频率接下来，需要设置变频器的输出电压和频率。
输出电压是变频器输出给电动机的交流电压，通常需与电动机额定电压相匹配。
输出频率是变频器输出给电动机的交流电频率，它决定了电动机的转速。
1.3 过载保护为了保护电动机免受过载的损害，需要设置变频器的过载保护功能。
可以设置过载保护的电流上限，当电动机的电流超过设定值时，变频器将自动停止运行或给出警告。
2. 运行特性参数设置除了基本参数设置外，台达变频器还提供了一些可调节的运行特性参数，以满足不同的应用需求。
以下是其中一些常用的运行特性参数设置：2.1 加速时间和减速时间加速时间和减速时间分别指电动机从静止状态加速到最大速度和从最大速度减速到静止状态所需的时间。
可以根据实际需求设置这两个参数，以控制电动机的运行速度变化。
2.2 转矩补偿转矩补偿是一种根据负载条件调整电动机转矩输出的功能。
通过设置转矩补偿参数，可以在负载变化时自动调整电动机的转矩输出，以确保电机始终在最佳工作状态下运行。
2.3 频率补偿频率补偿是根据输出频率调整电动机电流的功能。
通过设置频率补偿参数，可以在输出频率变化时自动调整电动机的电流输出，以确保电动机始终在额定工作范围内运行。
3. 其他参数设置除了上述的基本参数和运行特性参数设置外，台达变频器还提供了其他一些可调节的参数，以满足更多的应用需求。

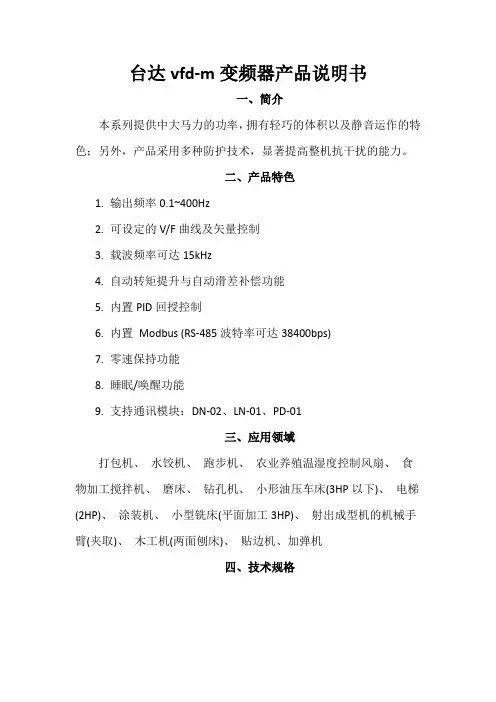

台达vfd-m变频器产品说明书
台达vfd-m变频器产品说明书
一、简介
本系列提供中大马力的功率，拥有轻巧的体积以及静音运作的特色；另外，产品采用多种防护技术，显著提高整机抗干扰的能力。
二、产品特色
1.输出频率0.1~400Hz
2.可设定的V/F曲线及矢量控制
3.载波频率可达15kHz
4.自动转矩提升与自动滑差补偿功能
5.内置PID回授控制
6.内置Modbus (RS-485波特率可达38400bps)
7.零速保持功能
8.睡眠/唤醒功能
9.支持通讯模块：DN-02、LN-01、PD-01
三、应用领域
打包机、水饺机、跑步机、农业养殖温湿度控制风扇、食物加工搅拌机、磨床、钻孔机、小形油压车床(3HP以下)、电梯(2HP)、涂装机、小型铣床(平面加工3HP)、射出成型机的机械手臂(夹取)、木工机(两面刨床)、贴边机、加弹机
四、技术规格。
台达vfd变频器参数
台达vfd变频器参数台达VFD变频器参数台达VFD变频器是一种常用的电力调节设备，用于控制交流电机的转速和转矩。
它的参数设置对于电机的运行效果和能耗有着重要的影响。
1. 额定电压（Rated Voltage）：台达VFD变频器的额定电压是指设备能够稳定工作的电压范围。
根据不同的应用场景，变频器的额定电压可以有不同的选择，常见的有220V、380V等。
2. 额定功率（Rated Power）：额定功率是指变频器能够输出的最大功率。
根据所控制的电机的功率需求，选择合适的额定功率可以保证电机的正常运行。
3. 额定电流（Rated Current）：额定电流是指变频器在额定电压下的工作电流。
选择合适的额定电流可以保证变频器的正常工作，并避免过载和损坏。
4. 输出频率范围（Output Frequency Range）：输出频率范围是指变频器能够输出的电机转速范围。
通过调节变频器的输出频率，可以实现对电机转速的精确控制。
5. 频率分辨率（Frequency Resolution）：频率分辨率是指变频器能够调节的最小频率单位。
频率分辨率越高，调节精度越高，对于一些对转速要求较高的应用场景，选择高频率分辨率的变频器更为合适。
6. 过载能力（Overload Capacity）：过载能力是指变频器在短时间内可以承受的额外负载。
合理选择具有较高过载能力的变频器可以应对突发的负载变化，保证电机的稳定运行。
7. 控制方式（Control Mode）：变频器的控制方式包括开环控制和闭环控制。
开环控制适用于一些简单的应用场景，而闭环控制可以实现对电机转速的精确控制和反馈。
8. 过流保护（Overcurrent Protection）：过流保护是指变频器在检测到电机运行电流超过额定电流时会触发的保护机制。
过流保护可以有效避免电机因过载而损坏。
9. 过温保护（Overtemperature Protection）：过温保护是指变频器在温度过高时会触发的保护机制。
VFD-M台达变频器说明书[1]
![VFD-M台达变频器说明书[1]](https://img.taocdn.com/s3/m/220ac7a4b0717fd5360cdcff.png)
型號說明
VFD 007 M23 A
版本
輸入電壓
VFD-M系列
最大適用電機
004:0.5HP(0.4kW) 007:1HP(0.75kW)
015:2HP(1.5kW) 022:3HP(2.2kW)
037:5HP(3.7kW) 055:7.5HP(5.5kW)
以下各事項請使用者在操作本產品時特別留意
DANGER
..本驅動器在使用前，務必正確可靠接地。
..實施配線，務必關閉電源。
.
切斷交流電源后，交流電機驅動器 READY指示燈未熄滅前，表示交流電機驅動內部
仍有高壓十分危險，請勿觸摸內部電路及零組件。
.
交流電機驅動器的內部電路板有 CMOS IC極易受靜電的破壞，故在未做好防靜電措
075:10HP(7.5kW)
產品系列
序號說明
D007M23A0 T 0 01 1230
機驅動器拆箱后，請即刻進行下列檢查步驟。
..檢查交流電機驅動器是否在運輸過程中造成損傷。
..拆封后檢查交流電機驅動器機種型號是否與外箱登錄資料相同。
如有任何登錄資料與您訂貨資料不符或產品有任何問題，請您與接洽之代理商或經銷商聯
絡。
銘牌說明
以
1HP 230V為例
型號
下放置一年以上。
.
交流電機驅動器安裝在裝置或控制盤內不用時（尤其是在建築工地或潮濕而且灰塵特
別多的場所），應將交流電機驅動器拆下，移放于符合以上所述的儲存條件的合適環
境中。
一、使用及安裝
1-1 產品外觀

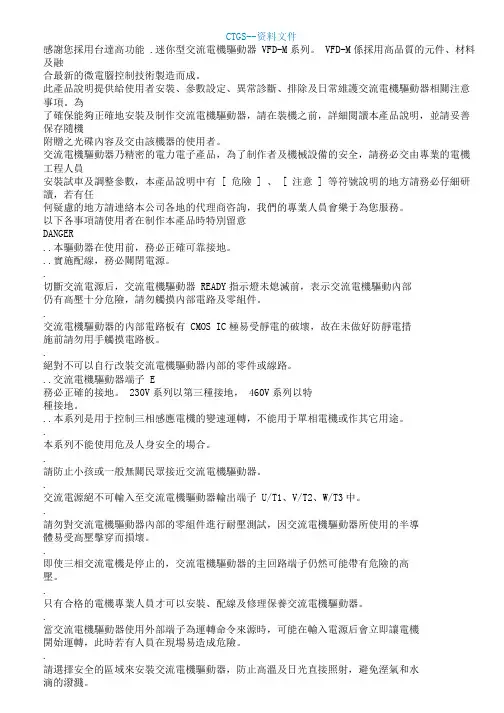

{za}VFDM台达变频器技术说明书1507
感謝您採用台達高功能 .迷你型交流電機驅動器 VFD-M系列。
VFD-M係採用高品質的元件、材料及融合最新的微電腦控制技術製造而成。
此產品說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。
為了確保能夠正確地安裝及制作交流電機驅動器，請在裝機之前，詳細閱讀本產品說明，並請妥善保存隨機附贈之光碟內容及交由該機器的使用者。
交流電機驅動器乃精密的電力電子產品，為了制作者及機械設備的安全，請務必交由專業的電機工程人員安裝試車及調整參數，本產品說明中有 [ 危險 ] 、 [ 注意 ] 等符號說明的地方請務必仔細研讀，若有任何疑慮的地方請連絡本公司各地的代理商咨詢，我們的專業人員會樂于為您服務。
以下各事項請使用者在制作本產品時特別留意DANGER..本驅動器在使用前，務必正確可靠接地。
..實施配線，務必關閉電源。
.切斷交流電源后，交流電機驅動器 READY指示燈未熄滅前，表示交流電機驅動內部仍有高壓十分危險，請勿觸摸內部電路及零組件。
.交流電機驅動器的內部電路板有 CMOS IC極易受靜電的破壞，故在未做好防靜電措施前請勿用手觸摸電路板。
.絕對不可以自行改裝交流電機驅動器內部的零件或線路。
..交流電機驅動器端子 E務必正確的接地。
230V系列以第三種接地， 460V系列以特種接地。
..本系列是用于控制三相感應電機的變速運轉，不能用于單相電機或作其它用途。
.本系列不能使用危及人身安全的場合。
.請防止小孩或一般無關民眾接近交流電機驅動器。
.交流電源絕不可輸入至交流電機驅動器輸出端子 U/T1、V/T2、W/T3中。
.請勿對交流電機驅動器內部的零組件進行耐壓測試，因交流電機驅動器所使用的半導體易受高壓擊穿而損壞。
.即使三相交流電機是停止的，交流電機驅動器的主回路端子仍然可能帶有危險的高壓。
.只有合格的電機專業人員才可以安裝、配線及修理保養交流電機驅動器。
.當交流電機驅動器使用外部端子為運轉命令來源時，可能在輸入電源后會立即讓電機開始運轉，此時若有人員在現場易造成危險。

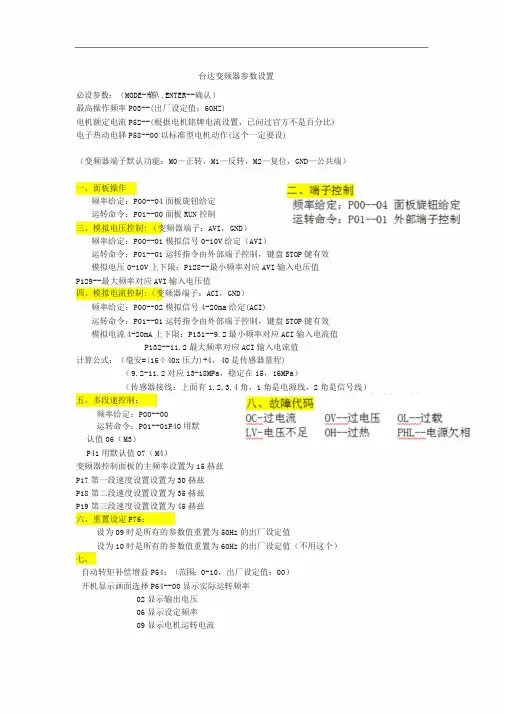

台达变频器参数设置(简易)
台达变频器参数设置必设参数：（MODE-菜-单,ENTER--确认）最高操作频率P03--(出厂设定值：60HZ)电机额定电流P52--(根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58--00以标准型电机动作(这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04面板旋钮给定运转命令：P01--00面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01模拟信号0-10V给定（AVI）运转命令：P01--01运转指令由外部端子控制，键盘STOP键有效模拟电压0-10V上下限：P128--最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02模拟信号4-20ma给定(ACI)运转命令：P01--01运转指令由外部端子控制，键盘STOP键有效模拟电流4-20mA上下限：P131--9.2最小频率对应ACI输入电流值P132--11.2最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4，40是传感器量程)（9.2-11.2对应13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40用默认值06（M3）P41用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64--00显示实际运转频率02显示输出电压06显示设定频率09显示电机运转电流二、端子控制频率给定：P00--04面板旋钮给定运转命令：P01--01外部端子控制八、故障代码OC-过电流OV--过电压OL--过载LV-电压不足OH--过热PHL--电源欠相。
台达变频器说明书VFD-M变频器说明书
0.4 kW (0.5HP) 230V / 1-phase 0.4 kW (0.5HP) 230V / 3-phase 0.75 kW (1HP) 230V / 1-phase 0.75 kW (1HP) 230V / 3-phase 1.50 kW (2HP) 230V / 1-phase 1.50 kW (2HP) 230V / 3-phase
出廠設定為輸出頻率
RJ-11 1:15V
1
為主回路端子
ACI GND
RS-485 串列通信
6←1
2:GND 3:SG4:SG+ 5:NC 6:通 訊 使 用
為控制回路
*若為 單相機 種則主 回路 端子可 任選2個端 子作為 輸入電 源端
請使用有被覆的隔離線 *單 相 機 種 可 輸 入 三 相 電 源
VFD 007 M 23 A
版本
輸入電壓
序號說明
VFD-M 系列
最大適用馬達
004:0.5HP(0.4kW)
015:2HP(1.5kW) 037:5HP(3.7kW) 075:10HP(7.5kW)
007:1HP(0.75kW) 022:3HP(2.2kW) 055:7.5HP(5.5kW)
產品系列
第一章 交貨檢查
VFD-M 系列
第
每部 VFD-M 變頻器在出廠前，均經嚴格之品管，並做強化之防撞包裝處理。客戶在變頻器拆箱 一
後，請即刻進行下列檢查步驟。
章
檢查變頻器是否在運輸過程中造成損傷。 拆封後檢查變頻器機種型號是否與外箱登錄資料相同。
台达vfd-m变频器说明书
序言感謝您採用台達高功能‧迷你型交流電機驅動器 VFD-M系列。
VFD-M係採用高品質的元件、材料及融合最新的微電腦控制技術製造而成。
此產品說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。
為了確保能夠正確地安裝及操作交流電機驅動器，請在裝機之前，詳細閱讀本產品說明，並請妥善保存隨機附贈之光碟內容及交由該機器的使用者。
交流電機驅動器乃精密的電力電子產品，為了操作者及機械設備的安全，請務必交由專業的電機工程人員安裝試車及調整參數，本產品說明中有 [ 危險 ] 、 [ 注意 ] 等符號說明的地方請務必仔細研讀，若有任何疑慮的地方請連絡本公司各地的代理商咨詢，我們的專業人員會樂于為您服務。
以下各事項請使用者在操作本產品時特別留意本說明書中為了詳盡解說產品細部，會將外殼拿開或將安全遮蓋物拆解后，以圖文方式作為描述。
至于本產品在運轉中，務必依照規定裝好外殼及配線正確，參照說明書操作運行，確保安全。
說明書內文的圖示，為了方便說明事例，會與拿到產品稍有不同，但不會影響客戶權益。
由于產品精益求精，當內容規格有所修正時，請咨詢代理商或至台達網站( /industrialautomation/ )下載最新版本。
交流電機驅動器有時會簡稱為變頻器或是驅動器，若內文敘述有提及變頻器一詞，便是指交流電機驅動器。
目錄一、使用及安裝1-1 產品外觀………………………………………………………………………………………………1-2 1-2 產品安裝………………………………………………………………………………………………1-5 1-3 產品尺寸…………………………………………………………………………………….……….1-7 二、配線2-1 配線說明………………………………………………………………………………………………2-2 2-2 系統配線圖……………………………………………………………………………………………2-5 2-3 主回路端子說明………………………………………………………………………………………2-6 2-4 控制回路端子說明…………………………………………………………………………………..2-9三、簡易面板與運轉3-1 面板說明………………………………………………………………………………………………3-2 3-2 運轉方式……………………………………………………………………………………………..3-6 3-3 試運轉…………………………………………………………………………………………………3-7四、參數功能說明4-1參數功能一覽表…………………………………………………………………………………..……4-2 4-2 應用場合相關參數設定……………………………………………………………………………..4-10 4-3 參數功能詳細說明…………………………………………………………………………………..4-14五、異常診斷方式5-1 過電流OC…………………………………………………………………………………………..…5-2 5-2 對地短路故障GFF……………………………………………………………………………………5-3 5-3 過電壓OV……………………………………………………………………………………………..5-4 5-4 電壓不足Lv……………………………………………………………………………………………5-5 5-5 過熱OH………………………………………………………………………………………………..5-6 5-6 過載OL………………………………………………………………………………………………..5-7 5-7 數字操作器面板異常…………………………………………………………..…………………...5-8 5-8 電源欠相PHL…………………………………………………………………………………………5-9 5-9 電機無法運轉………………………………………………………………………………………5-10 5-10 電機速度無法變更………………………………………………………………………………..5-11 5-11 電機失速…………………………………………………………………………………………..5-12 5-12 電機異常…………………………………………………………………………………………..5-13 5-13 電磁雜音、感應雜音的對策……………………………………………………………………..5-145-14 設置的環境措施…………………………………………………………………………………..5-15 5-15 防止交流電機驅動器影響其他機器……………………………………………………………..5-16六、保護及檢查6-1 保護動作一覽表………………………………………………………………………………………6-2 6-2 定期維護檢查…………………………………………………………………………………………6-5附錄A 標準規格……………………………………………………………………………………………..…A-1附錄 B 配件選購B-1 剎車電阻選用一覽表…………………………………………………………………………………B-2 B-2無熔絲開關………………………………………………………………………………………….…B-5 B-3 電抗器…………………………………………………………………………………………………B-7 B-3-1 AC 電抗器……………………………………………………………………………………….B-7 B-3-2零相電抗器……………………………………………………………………………………….B-9 B-4 遠方操作盒RC-01…………………………………………………………………………….…..B-10 B-5通訊界面操作器PU06………………………………………………………………….…………B-11 B-6 EMI 濾波器………………………………………………………………………………….………B-13 B-7 Din Rail………………………………………………………………………………….…………...B-19附錄 C 選擇合適的交流電機驅動器C-1交流電機驅動器容量計算方式………………………………………………………………………C-2 C-2 選用交流電機驅動器注意事項……………………………………………………………………...C-4 C-3 電機選用……………………………………………………………………………………………...C-5一、使用及安裝1-1 產品外觀1-2 產品安裝1-3 產品尺寸客戶收到本產品時應是置于其包裝箱內。
台达变频器使用说明.
序言感謝您採用台達高性能•迷你型交流馬達驅動器 VFD-M系列。
VFD-M係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。
本手冊提供給使用者安裝、參數設定、異常診斷、排除及日常維護本交流馬達驅動器相關注意事項。
為了確保能夠正確地安裝及操作本交流馬達驅動器,請在裝機之前,詳細閱讀本使用手冊,並請妥善保存及交由該機器的使用者。
以下為特別需要注意的事項:實施配線,務必關閉電源。
在交流馬達驅動器內部的電子元件對靜電特別敏感,因此不可將異物置入交流馬達驅動器內部或觸摸主電路板。
切斷交流電源後,交流馬達驅動器數位操作器指示燈未熄滅前,表示交流馬達驅動器內部仍有高壓十分危險,請勿觸摸內部電路及零組件。
交流馬達驅動器端子務必正確的接地。
絕不可將交流馬達驅動器輸出端子 U/L1,V/L2,W/L3 連接至AC電源。
標準規格115系列:型號 VFD- M 002 004 007 馬達輸出額定功率(kW 0.2 0.4 0.75 馬達輸出額定功率(HP 0.25 0.5 1.0額定輸出容量(kVA 0.6 1.0 1.6 額定輸出電流(A 1.6 2.5 4.2 最大輸出電壓(V ¨J 輸出最高輸出頻率(Hz 0.1~400Hz 機型重量kg/Unit 2.2/1.5 2.2/1.5 2.2/1.5 額定輸入電流(A 6 9 16 容許電壓變動範圍單相電源100~120VAC 電源容許頻率變動 50/60Hz ±5%230系列:型號 VFD- M 004 007 015 022 037 055 馬達輸出額定功率(kW 0.4 0.75 1.5 2.2 3.7 5.5 馬達輸出額定功率(HP0.5 1.0 2.0 3.0 5.0 7.5 額定輸出容量(kVA1.0 1.92.73.8 6.5 9.5 額定輸出電流(A 2.5 5.0 7.0 10 17 25 最大輸出電壓(V 對應輸入電壓輸出最高輸出頻率(Hz 0.1~400Hz機型重量kg/Unit 2.2/1.5 2.2/1.5 2.2/1.5 2.2 3.2 3.2 額定輸入電流(A 6.3/2.9 11.5/7.6 15.7/8.8 27/12.5 19.6 28 單相機種三相輸入電流 3.2 6.3 9.0 12.5 - -單/三相電源三相電源容許電壓變動範圍 180~264VAC 電源容許頻率變動50/60Hz ±5%460系列:型號 VFD- M007 015 022 037 055 075 馬達輸出額定功率(kW 0.75 1.5 2.2 3.7 5.5 7.5馬達輸出額定功率(HP1.02.03.0 5.0 7.5 10 額定輸出容量(kVA 2.3 3.1 3.8 6.2 9.9 13.7 額定輸出電流(A 3.04.05.0 8.2 13 18最大輸出電壓(V對應輸入電壓輸出最高輸出頻率(Hz 0.1~400Hz機型重量kg/Unit 1.5 1.5 2.0 3.2 3.2 3.3 額定輸入電流(A 4.2 5.7 6.0 8.5 14 23 單相機種三相輸入電流- - - - - -三相電源容許電壓變動範圍342〜528VAC 電源容許頻率變動50/60Hz ±5%控制方式正弦波SPWM 方式 (載波頻率1kHz~15kHz/(Sensorless Vector Control輸出頻率解析度0.1Hz轉矩特性具轉矩補償、轉差補償,在5Hz 時啟動轉矩可達150%以上過負載耐量額定輸出電流的150%,一分鐘加速、減速時間 0.1~600秒(可分別獨立設定V/F 曲線任意V/F 曲線設定控制特性失速防止動作位準以額定電流百分比設定,50~200%數位操作器由▲▼設定頻率設定信號外部信號電位器5k Ω/0.5W ,DC0~+10V (輸入阻抗47k Ω4~20mA (輸出阻抗250Ω,串列通信RS485多功能輸入選擇一~五(7段速、寸動、上/下指令數位操作器由RUN,STOP 鍵設定運轉設定信號外部信號多機能運轉模式運轉,串列通信MODBUS(RS485多功能輸入信號多段速指令1~7選擇,寸動指令,加減速禁止指令,第一/二加減速切換指令,計數器,可程式運轉,外部B.B. 第一/二頻率來源選擇,遞增/遞減頻率端子設定多功能輸出信號運轉中,運轉頻率到達,設定頻率到達,零速,B.B.中, 異常指示Local/Remote 指示、計數到達指示,可程式運轉運轉特性類比輸出信號類比頻率/電流信號輸出其它功能載波頻率調整、S-曲線、異常記錄檢查、自動調適加減速、過電流失速防止、過電壓失速防止、反轉禁止設定AVR 功能、、瞬時停電再啟動、參數鎖定/重置、節能運轉、 PID 回授控制、直流制動起始頻率設定、頻率上下限設定、串列通信RS485、直流制動、睡眠甦醒功能、簡易定位功能保護功能過電壓、過電流、低電壓、過負載限制、電子熱電驛、過熱自我測試、接地保護、異常接點冷卻方式強制風冷使用場所高度1000m 以下,室內(無腐蝕性氣體、液體、無塵垢環境溫度 -10℃〜50℃(無結露且無結凍*(5.5kW 以上為-10℃〜40℃保存溫度 -20℃〜60℃濕度 90%RH 以下(無結露環境振動 20Hz 以下9.80665m/s 2(1G 20〜50Hz 5.88m/s 2(0.6G註:三相機種不可以輸入單相電源使用,若使用單相電源對變頻器壽命及特性有嚴重影響。
台达VFD-M变频器说明书
感謝您採用台達高功能.迷你型交流電機驅動器VFD-M系列。
VFD-M係採用高品質的元件、材料及融合最新的微電腦控制技術製造而成。
此產品說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。
為了確保能夠正確地安裝及操作交流電機驅動器，請在裝機之前，詳細閱讀本產品說明，並請妥善保存隨機附贈之光碟內容及交由該機器的使用者。
交流電機驅動器乃精密的電力電子產品，為了操作者及機械設備的安全，請務必交由專業的電機工程人員安裝試車及調整參數，本產品說明中有[ 危險] 、[ 注意] 等符號說明的地方請務必仔細研讀，若有任何疑慮的地方請連絡本公司各地的代理商咨詢，我們的專業人員會樂于為您服務。
以下各事項請使用者在操作本產品時特別留意DANGER..本驅動器在使用前，務必正確可靠接地。
..實施配線，務必關閉電源。
.切斷交流電源后，交流電機驅動器READY指示燈未熄滅前，表示交流電機驅動內部仍有高壓十分危險，請勿觸摸內部電路及零組件。
.交流電機驅動器的內部電路板有CMOS IC極易受靜電的破壞，故在未做好防靜電措施前請勿用手觸摸電路板。
.絕對不可以自行改裝交流電機驅動器內部的零件或線路。
..交流電機驅動器端子E務必正確的接地。
230V系列以第三種接地，460V系列以特種接地。
..本系列是用于控制三相感應電機的變速運轉，不能用于單相電機或作其它用途。
.本系列不能使用危及人身安全的場合。
.請防止小孩或一般無關民眾接近交流電機驅動器。
.交流電源絕不可輸入至交流電機驅動器輸出端子U/T1、V/T2、W/T3中。
.請勿對交流電機驅動器內部的零組件進行耐壓測試，因交流電機驅動器所使用的半導體易受高壓擊穿而損壞。
.即使三相交流電機是停止的，交流電機驅動器的主回路端子仍然可能帶有危險的高.只有合格的電機專業人員才可以安裝、配線及修理保養交流電機驅動器。
.當交流電機驅動器使用外部端子為運轉命令來源時，可能在輸入電源后會立即讓電機開始運轉，此時若有人員在現場易造成危險。
台达vfd-m变频器说明书
序言感謝您採用台達高性能‧迷你型交流電機驅動器 VFD-M系列。
VFD-M係採用高品質之元件、材料及融合最新的微電腦控制技術製造而成。
此產品說明提供給使用者安裝、參數設定、異常診斷、排除及日常維護交流電機驅動器相關注意事項。
為了確保能夠正確地安裝及操作交流電機驅動器，請在裝機之前，詳細閱讀本產品說明，並請妥善保存隨機附贈之光碟內容及交由該機器的使用者。
交流電機驅動器乃精密的電力電子產品，為了操作者及機械設備的安全，請務必交由專業的電機工程人員安裝試車及調整參數，本產品說明中有 [ 危險 ] 、 [ 注意 ] 等符號說明的地方請務必仔細研讀，若有任何疑慮的地方請連絡本公司各地的代理商咨詢，我們的專業人員會樂于為您服務。
以下各事項請使用者在操作本產品時特別留意⏹本說明書中為了詳盡解說產品細部，會將外殼拿開或將安全遮蓋物拆解后，以圖文方式作為描述。
至于本產品在運轉中，務必依照規定裝好外殼及配線正確，參照說明書操作運行，確保安全。
⏹說明書內文的圖示，為了方便說明事例，會與拿到產品稍有不同，但不會影響客戶權益。
⏹由于產品精益求精，當內容規格有所修正時，請咨詢代理商或至台達網站( /industrialautomation/ )下載最新版本。
⏹交流電機驅動器有時會簡稱為變頻器或是驅動器，若內文敘述有提及變頻器一詞，便是指交流電機驅動器。
目錄一、使用及安裝1-1 產品外觀………………………………………………………………………………………………1-2 1-2 產品安裝………………………………………………………………………………………………1-5 1-3 產品尺寸…………………………………………………………………………………….……….1-7 二、配線2-1 配線說明………………………………………………………………………………………………2-2 2-2 系統配線圖……………………………………………………………………………………………2-5 2-3 主回路端子說明………………………………………………………………………………………2-6 2-4 控制回路端子說明…………………………………………………………………………………..2-9三、簡易面板與運轉3-1 面板說明………………………………………………………………………………………………3-2 3-2 運轉方式……………………………………………………………………………………………..3-6 3-3 試運轉…………………………………………………………………………………………………3-7四、參數功能說明4-1參數功能一覽表…………………………………………………………………………………..……4-2 4-2 應用場合相關參數設定……………………………………………………………………………..4-10 4-3 參數功能詳細說明…………………………………………………………………………………..4-14五、異常診斷方式5-1 過電流OC…………………………………………………………………………………………..…5-2 5-2 對地短路故障GFF……………………………………………………………………………………5-3 5-3 過電壓OV……………………………………………………………………………………………..5-4 5-4 電壓不足Lv……………………………………………………………………………………………5-5 5-5 過熱OH………………………………………………………………………………………………..5-6 5-6 過載OL………………………………………………………………………………………………..5-7 5-7 數字操作器面板異常…………………………………………………………..…………………...5-8 5-8 電源欠相PHL…………………………………………………………………………………………5-9 5-9 電機無法運轉………………………………………………………………………………………5-10 5-10 電機速度無法變更………………………………………………………………………………..5-11 5-11 電機失速…………………………………………………………………………………………..5-12 5-12 電機異常…………………………………………………………………………………………..5-13 5-13 電磁雜音、感應雜音之對策……………………………………………………………………..5-145-14 設置的環境措施…………………………………………………………………………………..5-15 5-15 防止交流電機驅動器影響其他機器……………………………………………………………..5-16六、保護及檢查6-1 保護動作一覽表………………………………………………………………………………………6-2 6-2 定期維護檢查…………………………………………………………………………………………6-5附錄A 標準規格……………………………………………………………………………………………..…A-1 附錄 B 配件選購B-1 剎車電阻選用一覽表…………………………………………………………………………………B-2 B-2無熔絲開關………………………………………………………………………………………….…B-5 B-3 電抗器…………………………………………………………………………………………………B-7 B-3-1 AC 電抗器……………………………………………………………………………………….B-7 B-3-2零相電抗器……………………………………………………………………………………….B-9 B-4 遠方操作盒RC-01…………………………………………………………………………….…..B-10 B-5通訊界面操作器PU06………………………………………………………………….…………B-11 B-6 EMI 濾波器………………………………………………………………………………….………B-13 B-7 Din Rail………………………………………………………………………………….…………...B-19附錄 C 選擇合適的交流電機驅動器C-1交流電機驅動器容量計算方式………………………………………………………………………C-2 C-2 選用交流電機驅動器注意事項……………………………………………………………………...C-4 C-3 電機選用……………………………………………………………………………………………...C-5当您需要和本产品的技术人员连络时, 请告知技术人员这个使用手册以及韧体(firmware)的版本Issue Edition手册版本: 15Firmware Version韧体版本: 3.04Issue date发行日期: 2014年10月改版历程1) 更改第2-9页控制回路端子图, 其余不变.2) 更改B-5通讯接口操作器PU06 的说明为, 开始闪烁且可复制2组参数到PU-06，READ0～READ1.Issue Edition手册版本: 16Firmware Version韧体版本: 3.13Issue date发行日期: 2015年 08月一、使用及安裝1-1 產品外觀1-2 產品安裝1-3 產品尺寸客戶收到本產品時應是置于其包裝箱內。
台达vfd-m变频器说明书
台达vfd-m变频器说明书台达 VFDM 变频器说明书一、产品概述台达 VFDM 变频器是一款高性能、多功能的交流电机调速装置，广泛应用于各种工业自动化领域，如风机、水泵、输送带、机床等。
它采用先进的控制技术和优化的电路设计，能够实现精确的速度控制、稳定的运行性能和高效的能源利用。
二、技术规格1、输入电源电压范围：单相 220V ± 15%，三相 220V ± 15%，三相 380V ± 15%频率范围：50/60Hz ± 5%2、输出频率范围：01 400Hz3、控制方式V/F 控制无感向量控制（选配）4、过载能力一般负载：150%额定电流 1 分钟重载：180%额定电流 1 分钟5、保护功能过电流保护、过电压保护、欠电压保护、过热保护、过载保护等三、安装与接线1、安装环境环境温度：－10℃＋50℃相对湿度：90%以下（无结露）避免安装在有腐蚀性气体、灰尘多、振动大的场所2、安装方式壁挂式安装3、接线注意事项输入电源和输出电机的接线务必正确，否则可能导致变频器损坏或故障。
接地线应可靠接地，以确保安全。
四、操作面板1、面板布局包括显示屏、按键等，用于设置参数、查看运行状态等。
2、按键功能“RUN”键：启动变频器运行“STOP”键：停止变频器运行“MODE”键：切换显示模式“▲”“▼”键：调整参数值五、参数设置1、基本参数频率给定方式运行方向加速时间减速时间2、高级参数电机参数保护参数控制模式选择六、运行操作1、启动与停止按下“RUN”键启动，按下“STOP”键停止。
2、调速方式可以通过操作面板、外部模拟信号或通信方式进行调速。
七、故障诊断与排除1、常见故障代码及含义例如，“OC”表示过电流，“OV”表示过电压等。
2、故障排除方法根据故障代码，检查相关电路和参数设置，采取相应的措施进行排除。
八、维护与保养1、定期清洁清除变频器表面的灰尘和杂物。
2、检查接线确保接线牢固，无松动现象。
台达变频器参数设置台达变频器参数设置台达变频器参数...
1、台达变频器参数设置功能码 名称 设定值详解 对应变频器远程控制器的参数值 修改条件 P00 频率给定模式 远程控制变频器时，该值务必为 3详解见台达用户手册P35页 - XP01=0~2 C005 = 0P01 运转指令控制模式选择 0：来源于变频器的操作面板； 1：外部控制端子，键盘STOP有效； 2：外部控制端子，键盘STOP无效； 3：通讯控制，键盘STOP有效； 4：通讯控制，键盘STOP无效； 远程控制变频器时，该值务必为3或4详解见台达用户手册P35页 设置范围：３~4P01=3~4 C005 = 1~3XP88 通讯的本机地址 设置范围：１~254P88务必与变频器远程控制器的参数C043/C053值一致。
XP89=0 C045/C055=0P89=1 C045/C055=1P89=2 C045/C055=2P89 串口通讯波特率 0：48001：96002：192003：38400设置范围：00~03P89=3 C045/C055=3XP92=0 C044/C054=1,C046/C056=0P92=1 C044/C054=1,C046/C056=1P92=2 C044/C054=1,C046/C056=2P92=3 C044/C054=0,C046/C056=0P92=4 C044/C054=0,C046/C056=1P92 通讯的数据格式 0：ASCII格式N-7-21：ASCII格式E-7-12：ASCII格式O-7-13：RTU格式N-8-24：RTU格式E-8-15：RTU格式O-8-1设置范围：00~05 P92=5 C044/C054=0,C046/C056=2X功能码 名称 设定值详解 对应变频器远程控制器的参数值 修改条件 F111 设定频率上限 建议最大输出频率的值设为和远程控制器的C023参数的值相同。
默认为50Hz设置范围：０~400HzF111 = C023F004=0~1 C005 = 0F200 启动给定方式选择 0：来源于变频器的操作面板； 1：外部控制端子； 远程控制变频器时，该值可为二者中的一个 设置范围：０~1 F004=2 C005 = 1~3XF204 主频率来源 远程控制变频器时，该值务必为：５由上位机给定 F204务必为 5 XF900 本机地址 设置范围：１~247 F900务必与变频器远程控制器的参数C043/C053值一致。
台达变频器参数设置
台达变频器参数设置1.变频器基本参数设置：a.额定功率：根据电机的额定功率进行设定，以便变频器能够正确匹配电机的工作要求。
b.额定电流：根据电机的额定电流进行设定，以保证变频器对电机的合理保护。
c.额定电压：根据电网供电电压进行设定，以适应电网的工作要求。
d.过载能力：设置变频器的额定过载能力，以便变频器能够正常工作在负载的过载范围内。
2.控制参数设置：a.控制模式：可选择V/F控制、矢量控制等不同的控制模式。
b.加速时间：设定电机加速到额定转速所需的时间。
c.减速时间：设定电机从额定转速减速到停止所需的时间。
d.过载保护：设置过载保护的动作值，以保护电机和变频器不受过载损坏。
3.输入输出设置：a.输入信号设置：设定外部输入信号的功能，如启动、停止、正反转等。
b.输出信号设置：设定外部输出信号的功能，如故障报警、运行指示等。
c.继电器输出设置：设定继电器输出的功能，如输出频率、输出电流等。
4.通信参数设置：a. 通信方式：可以选择串口通信、Modbus通信等不同的通信方式。
b.通信协议：可以选择ASCII码、RTU等不同的通信协议。
c.通信参数：设定通信的波特率、数据位、奇偶校验等参数。
5.高级参数设置：a.调速曲线：可以设定变频器的调速曲线，以调整电机的性能。
b.惯量调节：可以设定电机的惯量，以改变电机的转矩特性。
以上是对台达变频器参数设置的详细介绍。
通过合理设置这些参数，可以实现对电机的精确控制和性能调节，优化电机的运行效果，提高生产效率。
在参数设置过程中，应注意根据实际需要调整参数值，以适应不同的工况要求。
同时，还需注意不要超出电机和变频器的额定参数范围，以免引起故障或损坏设备。
台达变频器参数设置
台达变频器参数设置变频器是一种能够改变电机转速的装置，通过调节电压和频率来实现对电机的控制。
台达变频器是一种广泛应用于电机控制领域的设备，具有性能稳定、控制精度高等优点。
在实际应用中，合理设置变频器参数是确保其正常运行的关键。
本文将介绍台达变频器的参数设置方法。
1.基本参数设置(1)电源输入：根据实际情况选择变频器的电源输入电压和频率，一般为220V/380V/440V。
(2)输出电压和频率：根据电机的额定值来设置变频器的输出电压和频率，确保电机能够正常运行。
(3)变频器容量选择：根据电机的功率来选择变频器的容量，一般选择比电机功率略大一些的容量。
(4)控制方式选择：根据实际控制需求选择变频器的控制方式，可以选择V/F控制、矢量控制等。
2.速度控制参数设置(1)速度控制方式：根据实际需求选择速度控制方式，可以选择开环控制或闭环控制。
(2)速度闭环参数：如果选择闭环控制，需要设置速度闭环参数，包括速度比例增益、速度积分增益等。
(3)最大输出频率设置：根据实际需求设置最大输出频率，一般为50Hz或60Hz。
3.加减速时间设置(1)加速时间和减速时间：根据实际需求设置加减速时间，确保电机能够平稳启动和停止。
(2)加速度和减速度：根据实际需求设置加减速度，一般根据电机的惯性和负载情况来调整。
4.故障保护参数设置(1)过载保护：根据电机的额定功率来设置过载保护参数，确保电机在超过额定负载时能够正常停机。
(2)过载恢复时间：设置过载保护后的恢复时间，一般为几秒钟到几分钟不等。
(3)过压保护和欠压保护：设置变频器的过压保护和欠压保护参数，确保电机在电压异常时能够正常停机。
5.其他参数设置(1)运行命令选择：根据实际需求选择运行命令，可以选择本地按钮、远程信号、通讯控制等。
(2)频率跟随：根据实际需求设置频率跟随参数，可以实现多个变频器之间的频率同步。
(3)电机参数补偿：根据电机的特性来设置电机参数补偿，包括电机功率、电机转矩等。
台达VFD-M使用手册
P92 通讯数据格式--00 MODBUS ASCII通讯模式 数据格式{7，N，2】--01 MODBUS ASCII通讯模式 数据格式{7，E，1】--02 MODBUS ASCII通讯模式 数据格式{7，O，1】--03 MODBUS RTU通讯模式 数据格式{8，N，2】--04 MODBUS RTU通讯模式 数据格式{8，E，1】--05 MODBUS RTU通讯模式 数据格式{8，O，1】
台达VFD-M使用手册
外部接线端子：
M0正转 M1反转 M2异常复位 M3 M4 M5 GND公共端子
（+10V AV1模拟电压 AC1模拟电流 GND地）电位器
（RS485 1。+15V 2。GND 3.SG- 4.SG+ 5.NC 6.通讯使用）通讯端子RJ-11
OL1热继电器保护
OL2 电机负载过大
DD （M2_M5端子有输入）
OCA 加速中过电流
COD 降速中过电流
OCN 运行中过Байду номын сангаас流
EF （M2_M5端子有输入）外部异常
CF1 IC数据写入异常
CF2 IC数据读出异常
GFF 接地保护或保险丝故障
CFR 自动加降速模式失败
P13 第2减速时间选择
P14 S曲线加速设定
P15 寸动加减速度时间设定
P16 寸动频率设定
P17 第一频率设定
P24 --00可反转--01禁止反转
P32 瞬间停电运行选择--00瞬间停电不运行--01瞬间停电由停电前速度向下追踪 --02瞬间停电由最小速度向上追踪向上
台达VFD-M系列变频器常用参数
台达VFD-M系列变频器常用参数：一：与参数相关的功能键：该系列变频器面板上的ENTER键可用于参数修改确认保存功能。
MODE键为功能切换键，在待机或运行时可用于切换要显示的频率、电流等值，也可切换到参数界面。
二：控制回路端子功能：（注：M0~M5只有SNK拉电流模式，不可以使用外部电源。
）RA/RB-RC：多功能指示输岀继电器接点.M0~M2-GND：正转、反转、异常复位.M3~M5-GND：多段速指令输入.AVI-+10V-GND（0~10VDC）：外接调速电位器（3~5千欧姆）.AVI-GND（0~10VDC）：模拟电压输入.ACI-GND（4~20mA）：模拟电流输入.MO1（接正极）-MCM（接负极）：多功能光耦合输出接点.AFM-GND（0~10vDC）：模拟输岀三：常用参数：*1*P00/P142：主频/第二频率来源：《00：面板按键01：AVI：DC0~10v02：ACI：DC4~20mA03：RS485通讯04：面板电位器》*2*P01：运转指令來源：《00：面板01/02：外部端子（二线式模式1时端子M0、M1作正、反转功能；二线式模式2时M0作启动功能，M1作正反转切换功能；三线式模式时M0作启动功能，M2接常闭作停止功能，M1作正反转切换功能。
）03/04：通讯》*3*P02：停车方式：《00：减速刹车01：自由运转》*4*P03/08：最高/最低操作频率*5*P10/P11：第一加/减速时间*6*P12/p13：第二加/减速时间*7*P24：禁止反转功能：《00：可反转01：禁止反转》*8*P26/p27：加速/运转中过电流检岀位准：《20~200%》*9*P38：多功能端子M0、M1、功能：《02：三线式运转》*10*P39/P40/P41/P42：多功能端子M2/M3/M4/M5功能：《14/15：频率递增/减28：频率指令來源由P00切换到P142》*11*P43/P44：模拟输岀端子AFM（DC0~10V输岀）信号/增益（0~200%）选择：《00/01：模拟频率/输岀电流02：PID回授信号输岀03：输岀功率》*12*P45/P46：M01/RELAY输岀端子功能：《00：运行中指示07：故障指示22/23：随正转/反转命令闭合24：零速含停机闭合》*13*P52：电机额定电流*14*P59：电子热动电驿动作时间：《30~300秒》*15*P58：电子热动驿选择：《00：以标准电机动作01：以特殊电机动作02：不动作》*16*P60：过转矩检岀功能：《00：不检测01/02：定速运行中检测，oL2动作后继续/停止运行03/04：加速运行中检测，oL2动作后继续/停止运行》*17*P61：过转矩检岀准位：《30~200%额定电流》*18*P62：过转矩检岀时间：《0.1~10秒》*19*P71：载波频率（频率高~干扰大~热量大~噪音小）*20*P73/P74/P75：故障记录一/二/三：《01：oc过流02：ov过压03：oH过热04：oL过载05：oL1电子热动电驿动作10/11/12：ocA/ocd/ocn加/减/定速中过两倍电流13：GFF接地15：PHL欠相18：oL2过转矩》*21*P76：参数锁定及重置：《00：可读写01：只读08：键盘锁定09/10：参数重置为50HZ/60HZ岀厂值》*22*P88：通迅地址*23*P89：通迅速度：（03）《00：480001：960002：1920003：38400》*24*P92：通迅格式：（01）《00/03：7N2/8N201/04：7E1/8E102/05：7o1/8o1》*25*p114：冷却风扇：《00：run运行、Stop1分钟后停转01：run运行、Stop后停转02：始终运行》。
台达变频器说明书VFD-M变频器说明书
最好適當包裝存放在架子或台面。
安裝方向與空間
為了使冷卻循環效果良好，必須將變頻器安裝在垂直方向，因變頻器底部裝有冷郤風扇以強制風 冷，其上下左右與相鄰的物品和擋板(牆)必須保持足夠的空間。如下圖所示：
150mm
50mm 50mm
150mm
冷空氣
安裝環境
▲ 無水滴、蒸氣、灰塵及油性灰塵之場所。 ▲ 無腐蝕、易燃性之氣、液體。 ▲ 無漂浮性的塵埃及金屬微粒。. ▲ 堅固無振動之場所。
輸出頻率 條碼
生產管制序號
MODE
: VFD007M23A
INPUT
: 3PH 200-240V 50/60Hz 6.0A
OUTP UT : 3PH 0-240V 5.0A 1.9kVA 1HP
Freq. Range :0.1~400Hz
0 0 7 M 2 3 A 0 T 0 0 11 2 3 0
型號說明
VFD-M 系列
第 二 章
2-7
第三章 配線
V控制回路 。 用戶可將輸出／輸入端子的蓋子掀開，此時可看 到主回路端子及控制回路端子，用戶必須依照下列之配線回路確實連接。
下圖為 VFD-M出廠時變頻器的標準配線圖。若僅用數字控制面板(LC-M2E)操作時，只有主回
路端子配線。
制動電 阻(選購) 第
三
主 回 路 端 子 的 規 格 為M3.0
B1
B2 三相感應電機
章
無熔絲斷路器
R NFB S
R(L1) S(L2)
U V
M 3~
W
T
T(L3)
E
第三種接地
SA
23 0系 列 接 地 阻 抗10 0Ω 以 下
MC
RB
vfd一m变频器说明书
目錄一、使用及安裝1-1 產品外觀………………………………………………………………………………………………1-2 1-2 產品安裝………………………………………………………………………………………………1-5 1-3 產品尺寸…………………………………………………………………………………….……….1-7 二、配線2-1 配線說明………………………………………………………………………………………………2-2 2-2 系統配線圖……………………………………………………………………………………………2-5 2-3 主回路端子說明………………………………………………………………………………………2-6 2-4 控制回路端子說明…………………………………………………………………………………..2-9三、簡易面板與運轉3-1 面板說明………………………………………………………………………………………………3-2 3-2 運轉方式……………………………………………………………………………………………..3-6 3-3 試運轉…………………………………………………………………………………………………3-7四、參數功能說明4-1參數功能一覽表…………………………………………………………………………………..……4-2 4-2 應用場合相關參數設定……………………………………………………………………………..4-10 4-3 參數功能詳細說明…………………………………………………………………………………..4-14五、異常診斷方式5-1 過電流OC…………………………………………………………………………………………..…5-2 5-2 對地短路故障GFF……………………………………………………………………………………5-3 5-3 過電壓OV……………………………………………………………………………………………..5-4 5-4 電壓不足Lv……………………………………………………………………………………………5-5 5-5 過熱OH………………………………………………………………………………………………..5-6 5-6 過載OL………………………………………………………………………………………………..5-7 5-7 數字操作器面板異常…………………………………………………………..…………………...5-8 5-8 電源欠相PHL…………………………………………………………………………………………5-9 5-9 電機無法運轉………………………………………………………………………………………5-10 5-10 電機速度無法變更………………………………………………………………………………..5-11 5-11 電機失速…………………………………………………………………………………………..5-12 5-12 電機異常…………………………………………………………………………………………..5-13 5-13 電磁雜音、感應雜音之對策……………………………………………………………………..5-145-14 設置的環境措施…………………………………………………………………………………..5-15 5-15 防止交流電機驅動器影響其他機器……………………………………………………………..5-16六、保護及檢查6-1 保護動作一覽表………………………………………………………………………………………6-2 6-2 定期維護檢查…………………………………………………………………………………………6-5附錄A 標準規格……………………………………………………………………………………………..…A-1 附錄 B 配件選購B-1 剎車電阻選用一覽表…………………………………………………………………………………B-2 B-2無熔絲開關………………………………………………………………………………………….…B-5 B-3 電抗器…………………………………………………………………………………………………B-7 B-3-1 AC 電抗器……………………………………………………………………………………….B-7 B-3-2零相電抗器……………………………………………………………………………………….B-9 B-4 遠方操作盒RC-01…………………………………………………………………………….…..B-10 B-5通訊界面操作器PU06………………………………………………………………….…………B-11 B-6 EMI 濾波器………………………………………………………………………………….………B-13 B-7 Din Rail………………………………………………………………………………….…………...B-19附錄 C 選擇合適的交流電機驅動器C-1交流電機驅動器容量計算方式………………………………………………………………………C-2 C-2 選用交流電機驅動器注意事項……………………………………………………………………...C-4 C-3 電機選用……………………………………………………………………………………………...C-5当您需要和本产品的技术人员连络时, 请告知技术人员这个使用手册以及韧体(firmware)的版本Issue Edition手册版本: 15Firmware Version韧体版本: 3.04Issue date发行日期: 2014年10月改版历程1)更改第2-9页控制回路端子图, 其余不变.2)更改B-5通讯接口操作器PU06 的说明为, 开始闪烁且可复制2组参数到PU-06，READ0～READ1.Issue Edition手册版本: 16Firmware Version韧体版本: 3.13Issue date发行日期: 2015年 08月一、使用及安裝1-1 產品外觀1-2 產品安裝1-3 產品尺寸客戶收到本產品時應是置于其包裝箱內。
VFD-M台达变频器说明书[1]
![VFD-M台达变频器说明书[1]](https://img.taocdn.com/s3/m/db18051a59eef8c75fbfb384.png)
二、配線
2-1 配線說明
………………………………………………………………………………………………2-2
2-2 系統配線圖
……………………………………………………………………………………………2-5
2-3 主回路端子說明
………………………………………………………………………………………2-6
B-7 Din Rail………………………………………………………………………………….…………...B-19
附錄 C 選擇合適的交流電機驅動器
C-1交流電機驅動器容量計算方式
………………………………………………………………………C-2
C-2選用交流電機驅動器注意事項
……………………………………………………………………...C-4
5-9電機無法運轉
………………………………………………………………………………………5-10
5-10 電機速度無法變更
………………………………………………………………………………..5-11
5-11電機失速
…………………………………………………………………………………………..5-12
.
切斷交流電源后，交流電機驅動器 READY指示燈未熄滅前，表示交流電機驅動內部
仍有高壓十分危險，請勿觸摸內部電路及零組件。
.
交流電機驅動器的內部電路板有 CMOS IC極易受靜電的破壞，故在未做好防靜電措
施前請勿用手觸摸電路板。
.
絕對不可以自行改裝交流電機驅動器內部的零件或線路。
5-12電機異常
…………………………………………………………………………………………..5-13
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
台达VFD-M系列变频器常用参数：
一：与参数相关的功能键：
该系列变频器面板上的ENTER键可用于参数修改确认保存功能。
MODE键为功能切换键，在待机或运行时可用于切换要显示的频率、电流等值，也可切换到参数界面。
二：控制回路端子功能：
（注：M0~M5只有SNK拉电流模式，不可以使用外部电源。
）
RA/RB-RC：多功能指示输岀继电器接点.
M0~M2-GND：正转、反转、异常复位.
M3~M5-GND：多段速指令输入.
AVI-+10V-GND（0~10VDC）：外接调速电位器（3~5千欧姆）.
AVI-GND（0~10VDC）：模拟电压输入.
ACI-GND（4~20mA）：模拟电流输入.
MO1（接正极）-MCM（接负极）：多功能光耦合输出接点.
AFM-GND（0~10vDC）：模拟输岀
三：常用参数：
*1*P00/P142：主频/第二频率来源：
《00：面板按键
01：AVI：DC0~10v
02：ACI：DC4~20mA
03：RS485通讯
04：面板电位器》
*2*P01：运转指令來源：
《00：面板
01/02：外部端子（二线式模式1时端子M0、M1作正、反转功能；二线式模式2时M0作启动功能，M1作正反转切换功能；三线式模式时M0作启动功能，M2接常闭作停止功能，M1作正反转切换功能。
）
03/04：通讯》
*3*P02：停车方式：
《00：减速刹车
01：自由运转》
*4*P03/08：最高/最低操作频率
*5*P10/P11：第一加/减速时间
*6*P12/p13：第二加/减速时间
*7*P24：禁止反转功能：
《00：可反转
01：禁止反转》
*8*P26/p27：加速/运转中过电流检岀位准：《20~200%》
*9*P38：多功能端子M0、M1、功能：
《02：三线式运转》
*10*P39/P40/P41/P42：多功能端子M2/M3/M4/M5功能：
《14/15：频率递增/减
28：频率指令來源由P00切换到P142》
*11*P43/P44：模拟输岀端子AFM（DC0~10V输岀）信号/增益（0~200%）选择：《00/01：模拟频率/输岀电流
02：PID回授信号输岀
03：输岀功率》
*12*P45/P46：M01/RELAY输岀端子功能：
《00：运行中指示
07：故障指示
22/23：随正转/反转命令闭合
24：零速含停机闭合》
*13*P52：电机额定电流
*14*P59：电子热动电驿动作时间：《30~300秒》
*15*P58：电子热动驿选择：
《00：以标准电机动作
01：以特殊电机动作
02：不动作》
*16*P60：过转矩检岀功能：
《00：不检测
01/02：定速运行中检测，oL2动作后继续/停止运行
03/04：加速运行中检测，oL2动作后继续/停止运行》
*17*P61：过转矩检岀准位：《30~200%额定电流》
*18*P62：过转矩检岀时间：《0.1~10秒》
*19*P71：载波频率（频率高~干扰大~热量大~噪音小）*20*P73/P74/P75：故障记录一/二/三：
《01：oc过流
02：ov过压
03：oH过热
04：oL过载
05：oL1电子热动电驿动作
10/11/12：ocA/ocd/ocn加/减/定速中过两倍电流
13：GFF接地
15：PHL欠相
18：oL2过转矩》
*21*P76：参数锁定及重置：
《00：可读写
01：只读
08：键盘锁定
09/10：参数重置为50HZ/60HZ岀厂值》
*22*P88：通迅地址
*23*P89：通迅速度：（03）
《00：4800
01：9600
02：19200
03：38400》
*24*P92：通迅格式：（01）
《00/03：7N2/8N2
01/04：7E1/8E1
02/05：7o1/8o1》
*25*p114：冷却风扇：
《00：run运行、Stop1分钟后停转
01：run运行、Stop后停转02：始终运行》。
