用多用电表判断二极管的正负极或好坏
万用表测量二极管的使用方法
万用表测量二极管的使用方法万用表是一种常见的电子测量仪器，可以用来测试电压、电流、电阻等参数。
在实际的电路调试和故障排除中，经常需要使用万用表来测试二极管的正反向导通情况。
下面将详细介绍如何使用万用表测量二极管。
一、准备工作1.选择合适的万用表：在测量二极管时，需要选择具有二极管测试功能的万用表，一般标有“Diode”或“D”的符号。
如果没有这个功能，则无法正确地测试二极管。
2.了解二极管的正负极性：在进行测量之前，需要先了解二极管的正负极性。
通常情况下，二极管上有一个带色环的端口为阳极（即正极），另一个为阴极（即负极）。
如果不确定，可以查看数据手册或者通过万用表进行测试确认。
3.关闭被测电路：在进行测量之前，需要先关闭被测电路，并确保所有与被测电路相关联的元件都已拆卸或断开连接。
二、测量方法1.选择二极管测试档位：将万用表旋钮转到“Diode”或“D”档位上，并确保测试引脚插到正确的插孔中。
2.测试正向导通情况：将测试引脚分别接触二极管的阳极和阴极，如果万用表显示的数值为正数，则表示二极管处于正向导通状态。
此时，电流从阳极流向阴极。
3.测试反向截止情况：将测试引脚分别接触二极管的阳极和阴极，如果万用表显示的数值为“1”或“OL”（Overload），则表示二极管处于反向截止状态。
此时，电流无法从阳极流向阴极。
4.注意事项：（1）在进行测量时，需要确保测试引脚与被测元件接触良好，并避免与其他元件短路或接触。
（2）在进行测量之前，需要先将万用表进行校准，并确保其工作正常。
（3）在测量完毕后，需要拆卸测试引脚，并重新连接被测电路。
三、总结通过上述方法，可以使用万用表准确地测量二极管的正反向导通情况。
在实际应用中，需要根据具体情况选择合适的万用表和测试方法，并注意安全使用。
如何使用数字万用表测二极管正负极和好坏
如何使用数字万用表测二极管正负极和好坏
数字万用表测二极管：使用数字万用表二极管档，将红表笔插入VΩ孔黑表笔插入COM孔，我们知道在数字万用表里红表笔接触内部电池正极，黑表笔接触内部电池负极，而在指针万用表里电阻挡是红表笔接触内部电池负极黑表笔接触内部电池正极，将数字万用表红表笔接触二极管正极，黑表笔接触二极管负极，（测量正向电阻值）正常数值为300-600Ω 然后将红表笔接触二极管负极，黑表笔接触二极管正极（测量反向电阻值），正常数值为“1”，如果两次测量都显示001或000并且蜂鸣器响，说明二极管已经击穿，如果两次测量正反向电阻值均为“1”说明二极管开路，如果两次测量数值相近，说明管子质量很差，反向电阻值必须为“1”或1000以上，正向电阻值必须为300-
600Ω。
则为二极管是好的。
用指针式万用表测量二极管得出的是二极管的正反向电阻。
用数字式万用表测量二极管得出的是二极管的导通压降。
另外还要知道：指针式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的负、正极。
数字式万用表的红、黑表笔在表内是通过元器件分别连接到工作电池的正、负极。
所以测量时有以下结果：指针表的红笔接二极管正极、黑笔接负极（图1）时，二极管为反向连接，阻值为无穷大。
指针表的红笔接
二极管负极、黑笔接正极（图2）时，二极管为正向连接，阻值很小（趋于导通）。
数字表的红笔接二极管正极、黑笔接负极（图3）时，二极管为正向连接，有零点几伏的压降。
数字表的红笔接二极管负极、黑笔接正极（图4）时，二极管为反向连接，无压降。
注：图3的显示值是正向测量示意性的，不同的二极管此值是随机的。
使用数字万用表检测二极管的方法
用数字万用表的二极管挡位测量二极管。
测二极管
时，使用万用表的二极管的挡位。
若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，万用表有一定数值显示。
若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，万用表高位显示为“1”或很大的数值，此时说明二极管是好的。
在测量时若两次的数值均很小，接近于零，说明二极管内部短路；若正反两次测得的数值均很大或高位均为“1”，则说明二极管内部已经短路，这两种情况下二极管都需更换。
在路测试：测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注/。
简述用万用表判别二极管的质量优劣的方法
简述用万用表判别二极管的质量优劣的方法
用万用表判别二极管的质量优劣可以通过以下方法：
1. 测量正向电压降：将万用表设定为电压测量模式，将二极管的正极与红表笔连接，负极与黑表笔连接，然后将二极管正极连接到正极供电，黑表笔接地。
测量显示的电压降应该在合理范围内，一般来说，正常的硅二极管电压降应该在0.6V~0.7V之间。
2. 测量反向电阻：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
测量显示的电阻值应该非常高，接近无穷大。
如果显示的电阻值非常小，可能表示二极管有反向漏电，质量不好。
3. 测量反向电容：将万用表设定为电容测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
如果显示的电容值非常小或者接近0，表示二极管的反向电容很小，反向漏电较多，质量较差。
4. 正向导通测试：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
如果显示的电阻值非常小，接近0，表示二极管能够正常导通，质量较好。
通过以上方法可以初步判断二极管的质量优劣，但要注意，万用表只能提供一些基本的测试结果，更加准确的判断还需要使用专业的测试仪器和设备。
如何用万用表检测各种二极管好坏
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

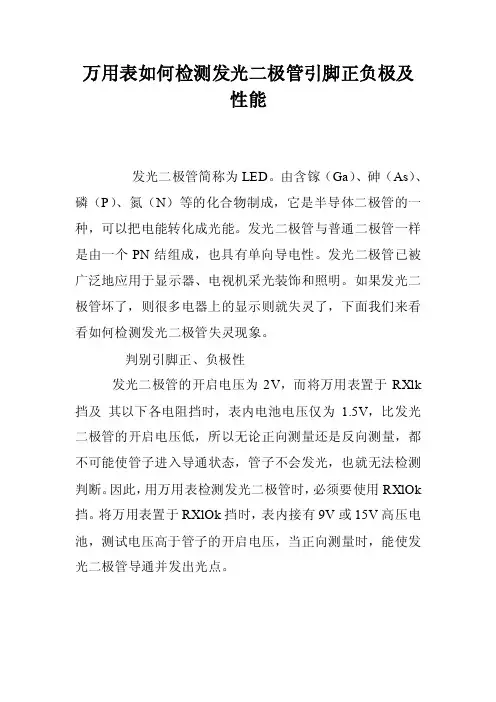

万用表如何检测发光二极管引脚正负极及性能
万用表如何检测发光二极管引脚正负极及性能发光二极管简称为LED。
由含镓（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成，它是半导体二极管的一种，可以把电能转化成光能。
发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。
发光二极管已被广泛地应用于显示器、电视机采光装饰和照明。
如果发光二极管坏了，则很多电器上的显示则就失灵了，下面我们来看看如何检测发光二极管失灵现象。
判别引脚正、负极性发光二极管的开启电压为2V，而将万用表置于RXlk 挡及其以下各电阻挡时，表内电池电压仅为1.5V，比发光二极管的开启电压低，所以无论正向测量还是反向测量，都不可能使管子进入导通状态，管子不会发光，也就无法检测判断。
因此，用万用表检测发光二极管时，必须要使用RXlOk 挡。
将万用表置于RXlOk挡时，表内接有9V或15V高压电池，测试电压高于管子的开启电压，当正向测量时，能使发光二极管导通并发出光点。
检测具体操作如图1所示。
将万用表置于RXlOk挡，两支表笔分别与发光二极管的两个引脚相接，如果万用表指针向右偏转幅度超过表盘刻度的一半，同时管子能发出一个很微弱的光点（应注意仔细观察），表明表笔是正向测量的接法，此时黑表笔所接的引脚是正极，而红表笔所接的引脚是负极，如图1(a) 所示。
接着再将红、黑表笔对调后与管子的两引脚相接，这时为反向测量的接法，万用表指针应指在无穷大位置不动，且管子不发光，如图1(b)所示。
如果不管正向测量还是反向测量，万用表指针都偏转某一角度甚至为OΩ，且管子不发光，则说明被测发光二极管已击穿损坏。
如果测量过程中无论怎样调换表笔，万用表指针都不向右偏转，则说明被测发光二极管已开路损坏。
性能检测用万用表RX100挡，但要在黑表笔上串联2节1.5V 电池, 即电池负极与万用表的负输出端相连，电池的正极与黑表笔相连，经lkΩ电阻向发光二极管提供正向导通电流，如图所示。
再将黑表笔接发光二极管的正极，红表笔接负极，这时加至发光管的端电压为4.5V，该电压已超过管子的导通电压，发光二极管便会发出明亮的光来。
万用表二极管正负极判断方法
万用表二极管正负极判断方法一、前言万用表是电子工程师和电子爱好者必备的工具之一，它可以测量电压、电流、电阻等基本参数。
在实际使用过程中，我们经常需要判断二极管的正负极，下面将详细介绍万用表判断二极管正负极的方法。
二、什么是二极管二极管是一种半导体器件，由P型半导体和N型半导体组成。
它只允许电流从P区流向N区，而不允许反向流动。
因此，在实际应用中，我们需要正确地识别二极管的正负极。
三、准备工作在进行测试之前，我们需要准备以下工具：1. 万用表：包括直流电压档位和二极管测试档位；2. 一个未知方向的二极管。
四、测试方法1. 将万用表旋钮调到直流电压档位，并选择合适的量程。
一般来说，如果你不确定待测电压的大小，则应选择较大的量程。
2. 将红表笔连接到万用表上的VΩmA插孔中，黑表笔连接到COM插孔中。
3. 将待测二极管插入测试插孔中。
在插入二极管时，需要注意二极管的正负极方向，确保红表笔连接到二极管的P区（阳极），黑表笔连接到N区（阴极），否则测试结果将会出现错误。
4. 如果测试结果显示电压为正值，则表示红表笔连接到了二极管的P 区，黑表笔连接到了N区，即二极管的正极为红表笔所接触的端口。
反之，则表示红表笔连接到了二极管的N区，黑表笔连接到了P区，即二极管的正极为黑表笔所接触的端口。
5. 如果测试结果显示电压值为0，则可能是由于测试方法不正确或者待测二极管已经损坏。
此时需要重新检查测试方法和待测二极管是否正确，并进行重新测试。
五、注意事项1. 在进行测试之前，一定要确认万用表和待测二极管都处于关闭状态。
2. 在插入待测二极管时，一定要注意其正负楷方向，并确保红表笔连接到P区（阳极），黑表笔连接到N区（阴极）。
3. 测试过程中不要将万用表旋钮调至错误档位或者使用错误量程，以免造成设备损坏或者测试结果不准确。
4. 在进行测试之前，应检查万用表的电池电量是否充足，并进行必要的更换。
5. 如果测试结果不准确或者存在疑问，可以重新进行测试或者咨询专业人士。
数字万用表检测二极管的方法
数字万用表检测二极管的方法
一、准备工作。
1.1 咱们得有一块数字万用表，这可是检测二极管的好帮手。
1.2 然后，找几个要检测的二极管，注意别拿坏得没法看的那种，不然检测也没意义。
二、检测步骤。
2.1 把数字万用表的旋钮转到二极管检测的挡位，一般都有专门的标识，可别转错了，不然啥也测不出来。
2.3 反过来，红表笔接负极，黑表笔接正极，这时候万用表应该显示“1”或者数值特别大，这表示二极管反向截止，也是好的表现。
要是这时候还有数值，而且数值不大，那这二极管多半是坏了，漏电流太大啦。
三、注意事项。
3.1 检测的时候，手别碰到表笔的金属部分，不然会影响检测结果，这叫“手别捣乱”。
3.2 对于一些表面看不出来正负极的二极管，得查查资料或者看看标识，可别瞎猜，不然容易出错。
用数字万用表检测二极管不是啥难事，只要咱们按照步骤来，仔细点，多测几次，就能把二极管的好坏搞得清清楚楚，明明白白。
这样在电路维修或者制作的时候，就不会因为二极管的问题而抓耳挠腮，焦头烂额啦！。
如何用万用表检测二极管
如何用万用表检测二极管二极管正负极的判断在二极管的外壳上一般有型号和标记，如果型号和标记不清楚时，可用万用表的电阻档进行判别。
主要是利用二极管的单向导电性，其反向电阻远远大于正向电阻。
选用Rx1kΩ档进行测试。
如果表针指示读数为1千欧到几千欧，则为正向电阻，此时黑表笔接为二级管的“+”极，此时红表笔接为二极管“-”极，锗二极管的正向电阻为1~2千欧，硅二极管的正向电阻为3~7千欧。
选用Rx1kΩ档进行测试，如果表针读书为几百千欧到无穷大，则为反向电阻，此时黑表笔接的为二极管的”-“极，红表笔结的为二级管”+“极2.二极管好坏的判断二极管的正向电阻较小，反向电阻接近于无穷大时，可以通过测二极管的正反电阻来判断二极管的好坏。
以上分别为五种情况（图中已标记）（1）表针指示的正想电阻值为几千欧，且表针稳定，说明二极管性能良好；若指针有抖动，则说明二极管稳定性差（2）如果指针指示的值为无穷大，则二极管已经开路（3）表针指示的正向电阻值较大（比如十几千欧到几百千欧）则说明二极管的性能差（4)正常的二极管，表针指示的反向电阻应该接近于无穷大，且越大越好（5）如果表针指示的反向电阻值很小或者接近于0，则说明二极管已经击穿3.特殊二极管——光电二极管的检测（1）光电二极管的极性判别光电二极管具有PN结的特性，因此他的极性判别方法与普通二极管相同，但要注意两点：1.检测时用不透光的纸或布将光电二极管包起来只露出两只引脚；2.用Rx1kΩ档测量时，正向电阻比一般二极管大一些，为几千欧或者10~20千欧，反向电阻越大越好。
（2）光电二极管光敏特性的检测将光敏二极管的极性判断出来后，万用表仍置于Rx1kΩ档，红表笔接光敏二极管的正极，黑标笔结负极（测反向电阻），此时电阻为无穷很大。
然后表笔不动，将光敏二极管的纸或布去掉，让光线照射光敏二极管的透明窗口，此时指示电阻值明显减小。
电阻变化量越大，光敏二极管的灵敏度越高。
利用指针万用表测量二极管和三极管的方法
一、利用指针万用表测量晶体二极管、三极管1、识别二极管的正负极：先把万用表拨到R×100或R×1K档，万用表黑表笔接电池正极，红表笔接电池负极。
如果红表笔接二极管的一极，黒表笔接另一极，读数在100-1000欧左右，说明红表笔接的一极为二极管的负极，黑表笔接的一极为二极管的正极，此时，二极管正向导通，若读数为几百千欧，则接红表笔的一极为正极，黑表笔接的一极为负极。
2、二极管好坏的判断如果测量到正向电阻为100-1000欧，反向电阻为500千欧以上，表示二极管的单向导电性能良好；如果测量到正、反向电阻均为几欧姆，说明二极管已击穿；如果测量到正、反向电阻均为无穷大，表明二极管已断路。
3、用万用表识别三极管极性的方法三极管有两个PN结，它们的正向电阻很小，反向电阻很大，可以用万用表的电阻R×100或R×1K档进行测试。
（1）、判断基极：先假设某一管脚为基极，以红表笔搭上，再用黑表笔分别搭其余两个管脚，测得两个PN结的电阻，若测得两次电阻值都很小；然后对换表笔，即以黑表笔搭基极，红表笔分别搭其余两个管脚，若测得两次电阻值都很大，则假定的基极是正确的。
此时也确定了该管的管型为PNP型。
如果假设错误，再换一只管脚进行测试，直到符合要求。
如果用红表笔搭基极，黑表笔搭其余两极，测得的电阻值均很大；反之，用黑表笔搭基极，红表笔搭其余两极，测得的电阻值均很小，则判断出基极并且是NPN型的三极管。
（2）、判别发射极和集电极：找到三极管的类型和基极后，即可接着区分发射极和集电极。
三极管的正向电流放大系数（发射极处于正向时）一般大于10，而反向电流放大系数（发射极处于反向时）一般小于1，这是判断的依据。
对于PNP 型三极管，可用万用表的红表笔接假定的集电极，黑表笔接假定的发射极，用拇指和食指同时捏住已知的基极和假定的集电极，若假设正确，量出的电阻值必小（因系正向电流，放大系数大），若假设不正确，量出的电阻值必大（因系反向电流，放大系数小）。
用数字万用表如何测量二极管好坏
用数字万用表如何测量二极管好坏
当用数字万用表在路测量二极管，可将万用表设置在标有二极管标志档位上，将表笔的笔锋修整的尽量尖细，或者是加接硬度较高纤细尖锐的金属，这样可避免触针在电路板上发生短路现象。
发光二极管：一般情况下，长脚为正。
用表笔测量时，两只测量比分别搭载二极管的两只脚上，注意距离，若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光；若没有读数，则将表笔反过来再测一次；如果两次测量都没有示数，表示此发光二极管已经损坏。
稳压二极管：有黑圈的一端为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。
如果两次测量都没有示数，表示此稳压二极管已经损坏。
整流二极管：有白色圈的为负。
用表测时，若有示数，则红表笔所测端为正，黑表笔端为负；若没有，反过来再测一次。
如果两次测量都没有示数，表示此整流二极管已经损坏。
二极管万用表测量方法
二极管万用表测量方法二极管是一种半导体器件，用于在电路中控制电流的方向。
使用万用表（Multimeter）测试二极管可以确定它的正负极性、是否正常工作等信息。
以下是使用万用表测试二极管的步骤：测量二极管的正负极性：1.选择二极管测试模式：将万用表调整到二极管测试模式，通常标有"diode" 或"D" 的符号。
2.连接万用表：将红色测量探针连接到二极管的正极（阳极），将黑色测量探针连接到二极管的负极（阴极）。
3.读取显示：如果二极管连接正确，万用表应该显示一个正常的二极管电压降（通常在0.6V到0.7V之间，具体取决于二极管的类型）。
4.反转连接：如果显示为"OL"（开路）或者无反应，可能是因为极性连接反了。
尝试反转测量探针，重新连接到二极管的两个端口，应该能够正确读取电压降。
检测二极管是否损坏：1.选择二极管测试模式：与上述相同，将万用表调整到二极管测试模式。
2.连接万用表：用相同的方式连接红色和黑色的测量探针。
3.读取显示：如果二极管正常，显示应该是电压降（通常在0.6V到0.7V之间）。
如果显示为"OL" 或"0"，可能表示二极管已经损坏。
4.反转连接：与上述相同，如果检测无结果，尝试反转测量探针，重新连接到二极管的两个端口。
请注意，测试二极管时需要小心，确保使用正确的测试模式和正确的连接方式。
此外，如果使用数字型万用表，一些型号可能具有自动识别二极管的功能，这样在连接时不必担心极性。
在任何情况下，都应仔细阅读万用表的使用说明书。
二极管万用表测量方法
二极管万用表测量方法
二极管是一种电子器件，具有导通和截止两个不同的行为，因此测量二极管的方法也有所不同。
以下是使用万用表测量二极管的方法：
1. 导通测试：将万用表的测试笔尖分别接触二极管的两个引脚，注意红色测试笔连接P区（阳极），黑色测试笔连接N区
（阴极）。
如果二极管导通，万用表会显示一个较小的电阻值或一个较大的电压值（例如0.6V），表示二极管正常。
2. 截止测试：将万用表的测试笔尖重新接触二极管的两个引脚，注意红色测试笔连接N区（阴极），黑色测试笔连接P区
（阳极）。
如果二极管截止，万用表会显示一个较大的电阻值或一个较小的电压值（例如0V），表示二极管正常。
需要注意以下几点：
- 测试笔的颜色很重要，红色一般代表阳极，黑色一般代表阴极。
不同品牌的仪器可能有不同标记，建议查看仪器的说明书确认正确的连接方式。
- 在测试二极管时，应确保仪器处于正确的测量范围，以避免
过大的电流或电压对二极管造成损坏。
- 如果二极管的型号或参数已知，可以先参考其规格书上的测
试方法，以确保正确的测量。
- 对于一些特殊类型的二极管（例如肖特基二极管、Zener二极管等），其测试方法可能有所不同，建议查阅其规格书上的测试方法或参考专业的电子测试仪器使用手册。
用多用电表检测二极管
用多用电表检测二极管
用多用电表检测二极管
测量电阻应用： (1)二极管的单向导电性
二极管是一种半导体元件. 导电特点:
电流从正极流入时电阻较小; 电流从正极流出时电阻较大. (2)欧姆表中电流的方向
电流从欧姆表的黑表笔流出, 经过被测电阻,从红表笔流入.
创新微课
Rx
用多用电表检测二极管
二 极Biblioteka 反向截止时,电阻约为几百千欧.
管 正向电阻越小越好(不能为零);
反向电阻越大越好(不能无限大).
同学，下节再见
创新微课
反向电 阻
用多用电表检测二极管
A
B
创新微课
用多用电表检测二极管
创新微课
【思考】如果黑表笔接二极管的A端，红表笔接二极管的B端时，电 阻很大；反之，当黑表笔接B端，红表笔接A端时电阻较小。由此， 你可以断定哪端是二极管的正极？
二极管
AA
BB
用多用电表检测二极管
小结
创新微课
正向导通时,电阻约为几百欧姆;
万用表发光二极管正负极判断方法
万用表发光二极管正负极判断方法
嘿，朋友们！今天咱就来好好聊聊万用表发光二极管正负极判断方法。
这可是个超实用的知识哦！
比如说，你手头有个发光二极管，但你不知道它的正负极咋区分。
哇塞，那可就抓瞎啦，对吧？别急，我这就给你说道说道几种方法。
首先呢，咱可以看看它的引脚长短。
一般来说，长引脚那就是正极呀，短引脚就是负极喽。
就好像是两个人走路，腿长的那个走得快，不就是正极么，哈哈！比如说，有一个二极管，长引脚那端明显突出一些，这不就容易判断啦？
再有一种办法，就是看发光二极管里面的电极大小。
通常大的那个就是正极，小的就是负极呀。
这就好像是一个大苹果和一个小苹果，大的那个肯定更突出嘛！你想想，一个二极管里，能明显看出电极有大小区别，这样判断不是很容易嘛。
还有哦，如果有说明书，那简直太棒啦，直接从上面就能找到答案呀。
这不就跟走迷宫有了地图一样嘛，太轻松啦！
总之呢，这些方法都很管用，大家一定要记住哦！以后碰到发光二极管正负极判断，就不用愁啦！。
如何用万用表检测各种二极管好坏
）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1.极性的判别将万用表置于R X100档或R X1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2.单负导电性能的检测及好坏的判断通常，错材料二极管的正向电阻值为1k Q左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 k 0左右，反向电阻值为8（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3.反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“ NPN/PN”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C插孔内，负极插入测试表的“e”孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1.正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
二极管测试方法
二极管测试方法
二极管是一种电子元件，它具有单向导电性，即只能让电流从正极流向负极，而不能反过来。
因此，二极管在电路中有着广泛的应用，如整流、稳压、开关等。
在测试二极管时，我们需要使用万用表或数字电表。
首先，将万用表或数字电表调至二极管测试档位，然后将二极管的正极与万用表或数字电表的正极相连，将二极管的负极与万用表或数字电表的负极相连。
此时，如果二极管是好的，那么万用表或数字电表的显示屏应该显示出一个正值，表示二极管的正向电压。
接下来，我们需要测试二极管的反向电压。
将二极管的正极与万用表或数字电表的负极相连，将二极管的负极与万用表或数字电表的正极相连。
此时，如果二极管是好的，那么万用表或数字电表的显示屏应该显示出一个很小的负值，表示二极管的反向电压。
如果二极管的正向电压和反向电压都符合规格，那么说明二极管是好的。
如果二极管的正向电压或反向电压不符合规格，那么说明二极管是坏的，需要更换。
需要注意的是，在测试二极管时，我们需要将二极管与万用表或数字电表正确连接，否则测试结果可能会出现误差。
此外，我们还需要了解二极管的规格参数，以便判断测试结果是否符合规格。
二极管测试是电子工程师必备的技能之一，掌握好二极管测试方法
可以帮助我们更好地维护和修理电子设备。
如何用数字万用表判别二极管的极性
用数字式万用表判别二极管的极性
将数字万用表拨至二极管测试挡，用两支表笔分别接触二极管的两个电极，若万用表显示值在1V 以下，说明二极管处于正向导通状态，这时红表笔接的是正极，黑表笔接的是负极（因为红表笔带正电，黑表笔带负电）；若显示溢出符号“1”，说明管子处于反向截止状态，这时黑表笔接的是正极，红表笔接的是负极。
用数字式万用表区分硅管与锗管
利用数字式万用表不仅能判定二极管的正、负极性，还能根据硅二极管与锗二极管的正向导通压降VF的差异判别出硅管与锗管。
方法是把数字式万用表置于二极管测试挡，将红表笔接二极管正极、黑表笔接的负极，来测量二极管的正向导通压降VF值，如果显示～O. 300V，表明被测管是锗二极管；如果显示0. 500V～O. 800V，表明被测管是硅二极管。
数字式万用表检测二极管注意事项
(1)利用二极管检测挡测量正向电压时，若将晶体二极管的正、负极接反，将会显汞溢出符号“1”，这时可交换两支表笔再试。
(2)大功率整流二极管的VF值可达1V。
(3)不宜用数字式万用表的电阻挡检测二极管。
其原因在于数字式万用表电阻挡所提供的测试电流太小，而二极管属于非线性元件，正、反向电阻值与测试电流有很大关系，因此测试值与正常值相差很大，使单向导电性不明显，有时难以判定。
因此，应该使用二极管检测挡去检测二极管。
晶体二极管的主要故障
晶体二极管的主要故障有以下几种：
(1)短路。
(2)断路。
(3)性能不良。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指 针 式 表 多 用 电
数 字 式 多 用 电 表
用色环来标志电极
有色标的一端为二极管的负极
发光二极管
管脚短的 为负极 金属片大 的一端为 负极
1、二极管具有什么特性？
单向导电性
2、二极管正向偏置是将电源正极与二极管的 正 极 相连，二极管呈现电阻 较小 ，二极管反向偏置时，呈 现的电阻 很大 。
负极
红表笔接二极管的哪个极？
电阻大
正极
二极管反 偏
二、用多用表测量各二极管的正反向电阻，并判别极性
管子名称 R×100 正向电阻 反向电阻 R×1K 正向电阻 反向电阻
整流二极管
发光二极管
稳压二极管
用多用表测发光二极管, 可用多用表欧姆档的最高档 (R×10K)
三、二极管性能测试
正向电阻 较小 反向电阻 较大 管子好坏
如何用多用表来识别二极管的正负极和好坏呢?
A
A R1
A
R2 B
A
B
A
B
A
A
R1 R2
2 A 1 3 B
一、测试原理
注意：多用表的黑表笔
接表内电池的正极！
阻挡的刻 度是反向的
问题
：
当测得电阻较小时，黑表笔接二极管的 哪个极？ 正极
红表笔接二极管的哪个极？
电阻小
负极
二极管正 偏
问题
：
当测得电阻较大时，黑表笔接二极管的 哪个极？
把两端接触处捏紧，结果发现管子的反向
电阻比较小，认为不合格，但用在电子设 备上却工作正常。这是什么原因？
好 短路损坏 开路损坏 管子质量不佳
0
∞
0
∞
正向电阻比较接近
物理与生活:电热褥的电路原理 常见的电热褥控制电路有普通型，二极管整 流调温型，电热线串、并联换接调温型，晶闸管 调温型及电子线路调温型等。 下图为二极管整流调温型电热褥电路。
思考题：
有人在测一个二极管反向电阻时，为了
使多用表测试和管脚接触良好，他用两手
