液压助力转向的工作原理
液压助力转向工作原理
液压助力转向工作原理
液压助力转向系统是一种通过液压力来帮助驾驶员操纵转向的装置。
它主要由液压泵、液压缸、液压阀等部件组成。
液压助力转向系统的工作原理是利用液压力的放大效应。
当驾驶员转动方向盘时，方向机的齿轮会带动液压泵转动。
液压泵通过齿轮与发动机相连，利用发动机的动力来驱动泵的转动。
液压泵会将液体从液压油箱中吸入，然后通过油管输送到液压缸中。
液体在液压缸中产生压力，推动活塞向相应方向运动。
液压缸的活塞与转向操纵杆相连，通过传递液压力，改变车辆的转向角度。
当液体从液压缸一侧进入，另一侧的液体会被压缩，形成一个阻尼力，从而减小转向时的冲击感。
液压缸中的液体，则通过液压阀控制其流向。
液压阀根据转向操纵杆的转动情况，调节液体进入和流出液压缸的通道，使得液压助力转向系统能够随着驾驶员的操作而快速响应，并提供适当的助力。
整个液压助力转向系统的工作过程是一个闭环控制系统。
液压泵不断地将液体供应给液压缸，而液压阀则通过感应驾驶员对方向盘的操作，调整液体流入和流出液压缸的通道。
这样，液压助力转向系统就能够实现对转向力的放大和控制，从而使驾驶员能够更轻松地操纵转向。
需要注意的是，液压助力转向系统依赖于液压泵的驱动，因此
需要发动机正常运转来提供动力。
此外，系统中的液体也需要定期更换和维护，以确保其正常工作。
液压助力转向机工作原理
液压助力转向机工作原理
液压助力转向机是一种常见的汽车转向系统，它能够提供对汽车转向的辅助力量，使驾驶变得更加轻松和安全。
其工作原理如下：
液压助力转向机的主要组件包括位于转向转轴上的齿轮泵、液压泵、液压缸和
转向调节阀。
当驾驶员转动方向盘时，通过传感器和电信号，转向调节阀接收到信号后会控制液压泵的输出压力。
液压泵将液体从液压油箱中吸入，并将其压力增加。
压力增加后的液体通过液
压管路进入转向助力缸。
转向助力缸内设有活塞，当液体作用于活塞时，将产生一定的力量。
随着液压助力转向机的工作，转向助力缸中液体压力产生的力量将传递给转向
机构，从而改变汽车的行驶方向。
这个过程通过齿轮泵的旋转和液体的流动完成。
液压助力转向机的工作原理基于液体的不可压缩性和泵浦驱动的原理。
当驾驶
员转动方向盘时，液压泵会提供额外的压力来协助转向，减小驾驶员所需的力量。
这种辅助力量大大提高了转向的灵活性和稳定性，特别在低速行驶和转弯时更为明显。
总结起来，液压助力转向机通过液压泵的压力输出和转向助力缸的力量传递，
提供额外的辅助力量来协助汽车的转向。
这种工作原理使驾驶变得更加轻松和安全，提高了驾驶员的操控性和舒适性。

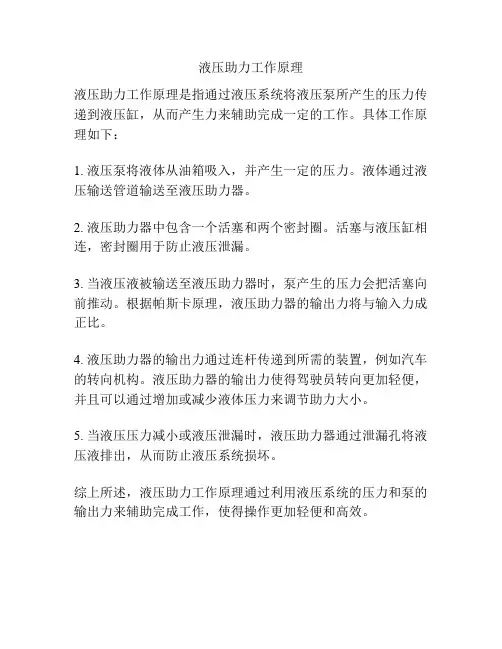

液压助力工作原理
液压助力工作原理
液压助力工作原理是指通过液压系统将液压泵所产生的压力传递到液压缸，从而产生力来辅助完成一定的工作。
具体工作原理如下：
1. 液压泵将液体从油箱吸入，并产生一定的压力。
液体通过液压输送管道输送至液压助力器。
2. 液压助力器中包含一个活塞和两个密封圈。
活塞与液压缸相连，密封圈用于防止液压泄漏。
3. 当液压液被输送至液压助力器时，泵产生的压力会把活塞向前推动。
根据帕斯卡原理，液压助力器的输出力将与输入力成正比。
4. 液压助力器的输出力通过连杆传递到所需的装置，例如汽车的转向机构。
液压助力器的输出力使得驾驶员转向更加轻便，并且可以通过增加或减少液体压力来调节助力大小。
5. 当液压压力减小或液压泄漏时，液压助力器通过泄漏孔将液压液排出，从而防止液压系统损坏。
综上所述，液压助力工作原理通过利用液压系统的压力和泵的输出力来辅助完成工作，使得操作更加轻便和高效。
简述液压式动力转向系统的组成和工作原理。
简述液压式动力转向系统的组成和工作原理。
液压式动力转向系统由以下组成部分组成：
1. 动力源：通常是由车辆的发动机通过传动装置连接到一台液压泵，用来产生液压压力。
2. 液压泵：将液压油从液压油箱抽取，并提供高压液压油流向转向装置。
3. 转向阀：控制液压油的流向和压力，通过操作员的方向盘输入力来调节转向的角度。
4. 液压缸：将液压油的压力转化为力矩，通过推拉杆或者活塞臂连接到车轮，实现转向。
5. 液压油箱：储存液压油，并通过液压泵供给液压系统。
6. 油管和接头：将液压油连接到液压泵、转向阀和液压缸。
液压式动力转向系统的工作原理如下：
1. 当驾驶员转动方向盘时，转向阀打开/关闭液压油的流向。
2. 液压泵抽取液压油并提供高压液压油流入转向阀。
3. 转向阀根据驾驶员的输入，调节液压油的流量和压力，将液压油引导到液压缸。
4. 液压油通过液压缸，将压力转化为力矩，并通过推拉杆或者活塞臂作用在车轮上，使车辆转向。
5. 当转向动作完成后，液压泵停止工作，转向阀关闭液压油的流向，液压油回流至液压油箱中。
通过液压式动力转向系统，驾驶员可以轻松地控制车辆的转向，减少了驾驶的劳力，并提供了更好的操控性能。
液压助力转向的工作原理
液压助力转向的工作原理:如图1(a)所示，助力转向系统主要由油泵3、控制阀（滑阀7和阀体9）、螺杆螺母式转向器(11、12)及助力缸15等组成。
滑阀7同转向螺杆11连为一体，两端设有两个止推轴承。
由于滑阀7的长度比阀体9的宽度稍大，所以两个止推轴承端面与阀体端面之间有轴向间隙h，使滑阀连同转向螺杆一起能在阀体内做轴向移动。
回位弹簧10有一定的预紧力，将两个反作用柱塞顶向阀体两端，滑阀两端的挡圈正好卡在两个反作用柱塞的外端，使滑阀在不转向时一直处于阀体的中间位置。
滑阀上有两道油槽C、B，阀体的相应配合面上有三道油槽A、D、E。
油泵3由发动机通过带或齿轮来驱动，压力油经油管流向控制阀，再经控制阀流向动力缸L、R腔。
汽车直线行驶时，如图1(a)所示，滑阀7在回位弹簧10和反作用阀8的作用下处于中间位置，动力缸15两端均与回油孔道连通，油泵输出的油液通过进油道量孔4进入阀体9的环槽A，然后分成两路：一路通过环槽B和D，另一路流过环槽C和E。
由于滑阀7在中间位置，两路油液经回油孔道流回油箱，整个系统内油路相通，油压处于低压状态。
图1汽车液压助力转向系统工作原理1 油箱2 溢流阀3 齿轮油泵4 进油道量孔5 单向阀6 安全阀7 滑阀8 反作用阀9 阀体10 回位弹簧11 转向螺杆12 转向螺母13 纵拉杆14 转向垂臂15 助力缸汽车向右转弯时，转向螺杆11（左旋螺纹）顺时针方向转动，与转向轴制成一体的滑阀7和转向螺杆克服回位弹簧10及反作用阀8一侧的油压的作用力而向右移动。
此时如图1(b)所示，环槽A与C，B与D分别连通，而环槽C与E使进油道与助力缸15的L腔相通，形成高压回路；B与D使回油道与R腔相通，形成低压回路。
在油压差的作用下，活塞向右移动，而转向螺母12向左移动。
纵拉杆13也向右移动，带动转向轮向右偏转。
由于系统压力很高（一般为6.9Mpa以上），汽车转向主要依靠推力。
驾驶作用于转向盘的转向力基本上是打开滑阀所需的力，一般为5～10N，最大不超过10N, 因而转向操纵十分轻便。
液压助力原理
液压助力原理
液压助力是一种利用液体传递力量的装置，常用于汽车、飞机及其他机械设备中。
液压助力原理基于 Pascal 原理，通过利用流体的压力传递力量来完成工作。
液压助力装置主要由以下几个部分组成：液压泵、液压马达/液压缸、液压控制阀和液压储备器。
液压泵是液压助力装置的动力来源，通过驱动力（通常是汽车发动机）来产生液压力。
液压泵会吸入液体，并通过排放流体的方式增加液压力。
液压助力装置中，液压泵所产生的压力会使液体向液压马达/液压缸中传递。
液压马达/液压缸是用来转换液压力为机械力的设备。
液压马达通过转换流体的压力为旋转力来驱动其他机械设备，例如汽车的转向系统。
而液压缸则利用压力来推动活塞来完成工作，例如汽车的制动系统。
液压控制阀用于控制液体在液压系统中的流动方向和流量。
它将输入和输出的液体流体通过开关来控制，以实现液体在液压系统中的循环和传递。
液压控制阀的设计不同，可以实现不同的功能，如液体流动方向的改变、压力的调节等。
液压储备器则是用来存储液体并维持系统的压力稳定性。
储备器的作用是在系统压力不足时通过释放储存的液压力来提供额外的压力。
它可以维持系统在长时间不使用时的压力稳定。
综上所述，液压助力装置通过利用液体的压力传递力量，实现对机械设备的驱动和控制。
它广泛应用于各个领域，为机械设备提供可靠的动力支持。
液压方向盘工作原理
液压方向盘工作原理
液压方向盘工作原理：
①液压助力转向系统旨在减轻驾驶员转动方向盘时所需力量特别是在低速行驶或停车入库时更为明显；
②系统主要包括动力泵储油罐控制阀联动杆齿轮齿条机构等关键部件彼此之间通过油管紧密相连；
③发动机运转时带动动力泵旋转后者将储油罐内液压油吸入并通过加压后输送至控制阀两侧；
④当驾驶员转动方向盘时联动杆随之偏转压迫控制阀一侧使其内部滑阀移动连通或切断油路；
⑤如果转向方向与驾驶员操作一致那么高压油将流向助力缸一侧推动活塞杆伸出反之亦然；
⑥助力缸通过连杆与齿轮齿条相连活塞杆伸缩带动齿轮旋转再由齿条将旋转运动转换为直线运动；
⑦齿条与车辆前轮相连齿条移动导致前轮偏转实现车辆转向整个过程几乎瞬间完成；
⑧控制阀设计巧妙能够根据车速变化自动调整助力大小高速时减少助力避免过度灵敏低速时增加助力减轻负担；
⑨动力泵通常采用叶片式结构依靠离心力将油液甩向四周产生强大压力确保系统正常运作；
⑩在寒冷冬季使用前需预热以降低粘稠度保证油液顺畅流动否则可能导致转向沉重影响驾驶安全；
⑪定期检查维护包括更换液压油清理过滤网紧固连接螺丝等确保系统处于最佳状态延长使用寿命；
⑫正确理解和掌握液压助力转向原理有助于驾驶员更好地操控车辆享受更加轻松愉悦的驾驶体验。
液压助力转向系统工作原理
液压助力转向系统工作原理
液压助力转向系统是一种常用于汽车上的转向辅助装置，通过利用液体的压力来帮助驾驶员更轻松地转动方向盘。
该系统一般由液压泵、液压缸、液压储油罐和液压油管组成。
液压助力转向系统的工作原理如下：
1. 液压泵：液压泵由发动机驱动，通过带动液压泵的转子产生液压油流，油流的压力由发动机的转速决定。
2. 液压油管：液压泵通过液压油管将压力传递给液压缸。
3. 液压缸：液压缸一端连接着液压油管，另一端连接着转向机构。
液压缸内部有一个活塞，当液压油进入液压缸时，活塞会被推动。
4. 转向机构：转向机构与车轮相连，负责实现车辆的转向。
液压缸推动活塞时，会通过转向机构把力传递到车轮上。
当驾驶员转动方向盘时，转向机构会通过传感器感知到方向盘的变化。
这时液压泵开始工作，将液压油推送到液压缸中。
液压缸中的活塞受到液压油的力推动，力会通过转向机构传递到车轮上，使车辆转向。
液压助力转向系统的优点是可以大大减小驾驶员在转向时所需的力道，提高了驾驶的舒适性和灵活性。
同时，该系统还可以根据驾驶员的转向力道调整液压泵的输出压力，使驾驶员感觉到更自然和顺畅的转向操作。
总的来说，液压助力转向系统通过利用液压力量减小驾驶员的转向力度，提高了驾驶的便利性和操控性。
液压转向助力工作原理
液压转向助力工作原理
液压转向助力系统是车辆中常见的转向控制系统之一。
其工作原理是利用液压力量来辅助驾驶员转向车辆。
该系统由液压泵、转向助力器、转向阀和液压油箱组成。
液压泵通过发动机驱动，产生高压液压油，并将其送入转向助力器。
转向助力器中含有一个活塞和两个液压腔，在没有转向需求时，两个液压腔的压力相等，活塞处于平衡状态。
当驾驶员需要转向时，转向阀接收到转向信号，打开其中一个液压腔，将高压液压油推动活塞运动，产生转向助力。
具体来说，当驾驶员转动方向盘时，转向助力器中的转向阀会感知到转动信号，并将信号传递给液压泵。
液压泵开始工作，将液压油送入转向助力器的一个液压腔，推动活塞向相反方向运动。
活塞的运动会产生一个力矩，通过转向杆传递给车轮，从而帮助驾驶员实现转向。
液压转向助力系统的优势在于在转向过程中提供辅助力量，从而减轻驾驶员的劳动强度。
同时，该系统的响应速度快、调节方便，并且能够适应不同驾驶环境下的变化。
总的来说，液压转向助力系统通过利用液压力量来提供转向辅助，减轻驾驶员的劳动强度，并且具有快速响应和调节方便的特点。
液压助力转向机工作原理
液压助力转向机工作原理液压助力转向机是一种用液压力来辅助车辆转向的设备，它的工作原理主要是利用液压力来减轻驾驶员转向时所需的力量，从而提高驾驶的舒适性和操控性。
本文将从液压助力转向机的工作原理、结构组成和工作过程等方面进行详细介绍。
### 一、液压助力转向机的工作原理液压助力转向机采用了液压系统来实现转向助力的功能。
其主要由油泵、液压缸、阀门等组成，通过这些部件的相互协作，实现对转向的助力。
具体工作原理如下：1. 油泵工作：当驾驶员转动方向盘时，转向机中的传感器会感知到转向运动，并通过信号传递到油泵。
油泵受到信号后开始工作，将液压油送入液压系统。
2. 液压缸工作：液压油从油泵送入液压缸中，使液压缸内的活塞移动。
活塞移动时产生液压力，这个力会帮助转向系统施加一个辅助力，从而降低驾驶员转动方向盘所需的力量。
3. 阀门控制：液压助力转向机中还配备有阀门，用于控制液压油的流动方向和压力大小，根据车速、载荷等参数进行调节，确保在不同工况下都能够提供合适的转向助力。
通过以上工作原理，液压助力转向机能够实现对转向的助力，使驾驶员在转向时所需要的力量降低，大大提高了驾驶的舒适性和操控性。
### 二、液压助力转向机的结构组成液压助力转向机通常由油泵、液压缸、阀门及传感器等部件组成，具体结构组成如下：1. 油泵：负责将液压油从油箱中吸入，并将其送入液压缸中，产生液压助力。
2. 液压缸：液压缸内含有活塞，当液压油进入时，活塞运动产生液压力，从而对转向系统施加助力。
3. 阀门：用于控制液压油的流动方向和压力大小，确保提供合适的转向助力。
4. 传感器：用于感知驾驶员的转向动作，将信号传递到油泵，以控制油泵工作。
以上部件相互协作，实现对转向的助力，提高了驾驶的操控性和舒适性。
### 三、液压助力转向机的工作过程液压助力转向机在车辆转向时，会经历以下工作过程：1. 驾驶员转动方向盘：当驾驶员转动方向盘时，传感器会感知到这一转向动作，将信号传递给油泵。
液压助力系统的工作原理
液压助力系统的工作原理液压助力系统是一种利用液体在封闭系统中传递力量的装置，它通过液压油的流动来实现力的放大和传递。
液压助力系统广泛应用于汽车、工程机械和工业设备等领域，为机械设备的操作提供了便利和效率。
液压助力系统由液压泵、液压缸、液压阀和液压油等组成。
液压泵将机械能转化为液压能，通过压力油的流动来传递力量。
液压缸是液压助力系统中的执行机构，它通过液压油的压力来产生线性运动。
液压阀用于控制液压油的流动方向和压力大小，以实现对液压助力系统的控制。
液压助力系统的工作原理可以简单描述为以下几个步骤：1. 液压泵工作：当驾驶员施加力量到方向盘上时，液压泵开始工作。
液压泵内部的齿轮或叶片会转动，产生高压液压油。
这些液压油会通过液压管路被输送到液压缸。
2. 液压缸工作：液压缸接收到液压油后，油液会推动活塞向前或向后运动。
液压缸通过活塞杆与车轮或其他机械部件相连，从而产生力量的放大效果。
3. 液压阀控制：液压助力系统中的液压阀起到关键的控制作用。
液压阀根据驾驶员施加在方向盘上的力量大小，调整液压油的流动方向和压力大小。
通过控制液压油的流向，液压阀可以实现方向盘的转向控制。
4. 液压油的循环：液压助力系统中的液压油是循环使用的。
当液压泵工作时，它会将液压油压入液压缸，当液压缸推动机械部件运动时，液压油会返回到液压泵，形成一个循环。
液压助力系统的工作原理基于帕斯卡原理，即液体在封闭系统中的压力传递。
根据帕斯卡原理，液体在封闭系统中的压力是均匀的，无论液体从哪个方向施加力量，其压力都会传递到系统的其他部分。
液压助力系统的优点是具有较大的力量放大效果、运动平稳且反应迅速。
同时，液压助力系统还可以根据需要进行调节，以满足不同工作条件下的需求。
总结起来，液压助力系统的工作原理是通过液压泵产生高压液压油，通过液压缸将液压能转化为力量，并通过液压阀控制液压油的流向和压力大小。
液压助力系统利用帕斯卡原理，实现了力量的放大和传递，为机械设备的操作提供了便利和效率。
汽车液压助力转向系统工作原理
汽车液压助力转向系统工作原理汽车液压助力转向系统工作原理是利用液压力来帮助驾驶员转动汽车的转向系统，从而减轻驾驶员的转向力。
液压助力转向系统主要包括液压助力泵、助力器、工作缸和液压油管路等组成。
当驾驶员旋转方向盘时，液压助力泵会被带动，将液压油从油箱中抽吸到助力器中。
助力器中的压力油通过工作缸和传动杆对转向杆产生作用力，从而使车轮转向。
同时，助力器还能根据驾驶员的意图，调整输出的助力力度，使驾驶员的转向更加轻松。
液压助力转向系统通过利用压力油的力量来减小转向盘所需的力矩，提高转向的灵活性和舒适性。
当驾驶员需要迅速转向时，助力器能够提供更大的助力力度，减小驾驶员的转向力。
当驾驶员在高速行驶中需要进行微调时，助力器会提供较小的助力力度，使驾驶员能够更加精准地控制方向盘。
总之，汽车液压助力转向系统通过利用液压力来减小转向力矩，提高转向的灵活性和舒适性，使驾驶员能够更轻松地操控汽车。
液压助力转向系统的工作原理可以进一步细分为以下几个步骤：1. 液压助力泵供油：当驾驶员转动方向盘时，液压助力泵会启动并开始供应液压油。
液压助力泵通过带动齿轮或皮带从引擎上获取动力，并将液压油从油箱中抽吸出来，然后推送到助力器中。
2. 助力器增压：液压助力泵供油到助力器后，液压助力器负责增加液压油的压力。
助力器通常由液压缸和一组活塞组成，当液压油通过助力器时，活塞会受到驾驶员的转向力的作用，并产生相应的助力力量。
3. 助力传递：助力器通过活塞和传动杆将助力力量传递到车辆的转向系统。
传动杆连接到转向柱或齿轮，将助力力量转化为车辆的转向力矩。
4. 转向控制：根据驾驶员的转向意图，助力器可以通过调整助力力度来控制转向的灵敏度。
一些系统可以根据车速和转向角度来自动调整助力力度，以提供最佳的操纵性和安全性。
总体而言，液压助力转向系统通过利用液压力将驾驶员的转向力减小到一个合适的水平，从而使驾驶员能够更轻松地转动方向盘。
这种系统通过提供适当的助力力度，提高了驾驶的操控性和舒适性，并且减少了疲劳感。
汽车液压转向器工作原理 从每一步骤动作过程详解
汽车液压转向器工作原理从每一步骤动作过程详解汽车液压转向器（液压助力转向器）的工作原理如下，包括每个步骤的动作过程详解：
1.驾驶员施加转向力：驾驶员通过方向盘施加转向力。
这个力量
通过一根连接杆传递给液压转向器的控制阀。
2.液压泵产生液压力：控制阀接收到驾驶员施加的转向力后，会
调节连接到液压泵的液压流量。
液压泵通常由发动机驱动，通过旋转产生液压压力。
3.液压流量调节：控制阀根据转向力的大小和方向，调节液压泵
向液压缸提供的液压流量。
控制阀内部包含一个阀芯，它的位置和移动程度决定了液压流量的大小。
4.液压助力产生：液压流量通过液压缸，产生一个辅助力，帮助
驾驶员转动车辆的车轮。
液压缸内部有一个活塞和一个密封
件，液压流量推动活塞向一个方向移动，产生一个力矩，减轻驾驶员的转向负担。
5.助力反馈：当驾驶员转动方向盘时，液压助力转向器的控制阀
会调整液压流量，以提供适当的助力反馈。
助力反馈的程度取决于驾驶员的转向力大小和方向，以及液压转向器的设计和调校。
通过液压转向器的工作原理，驾驶员能够轻松转动车辆的方向盘，减轻了驾驶员在转向过程中所需的力量。
这种液压助力系统使驾驶更加轻松和舒适，尤其在低速转弯或停车时，更为明显。
转向助力泵工作原理
转向助力泵工作原理
助力泵是一种常见的液压设备，它的工作原理主要依靠液压系统的原理来实现。
助力泵通常由泵体、泵腔、滑片及相应的控制装置组成。
工作时，液压泵通过旋转来产生一定的背压，使液体在泵腔内形成一定的压力差。
当液压泵的入口处形成压力差时，液体从低压区域进入泵腔，然后通过泵体的旋转推动滑片，将液体从泵腔中排出，形成高压区域。
在助力泵工作的同时，泵腔和液压系统中的油液相互作用，利用泵腔产生的压力差来提供所需的工作能量。
当液体被送入液压系统时，它们将被压力推动，传递到液压缸、液压马达等液压执行元件上，从而实现各种机械运动。
助力泵在液压系统中的工作原理主要包括压力形成、液体的吸入和排出以及能量转换等过程。
通过控制液压泵的旋转速度、泵腔的设计以及控制装置的调整，可以实现对液压系统的精确控制和操作。
总结起来，助力泵的工作原理是利用液压泵产生的压力差来传递液体能量，从而实现液压系统的工作。
这种工作原理可广泛应用于各种液压设备和机械系统中，以提高其工作效率和性能。
转向液压泵工作原理
转向液压泵工作原理
转向液压泵是汽车、工程机械等车辆中用于提供液压能量，驱动液压系统的重要组件之一。
其工作原理涉及液体的压力传递和流动。
以下是转向液压泵的基本工作原理：
1.液压泵类型：车辆上常见的液压泵类型有齿轮泵、柱塞泵和叶
片泵等。
这些泵在结构和工作原理上略有不同。
2.驱动源：液压泵通常由发动机提供动力，通过曲轴或皮带与发
动机相连。
当发动机运转时，液压泵也开始转动。
3.吸油过程：液压泵在运转时，通过吸油孔吸入液体（通常是液
压油）。
吸入的液体被引入泵的工作腔。
4.液体压力增加：在液压泵内部，液体被压缩和推送到泵的出口。
这会导致液体的压力增加。
5.液体输送到液压系统：压缩的液体通过泵的出口被输送到液压
系统，例如转向装置。
6.液压系统工作：在转向液压系统中，压缩的液体通过管道输送
到转向助力缸。
在助力缸内，液体的流动会产生推力，帮助转
向系统实现更轻松的操控。
7.回油过程：在液压系统中，使用过的液体会返回到液压泵。
这
一过程称为回油，液体会再次进入液压泵，继续循环。
这样，液压泵通过连续的吸油、压缩、输送和回油过程，提供了所需的液压能量，使转向系统能够更轻松地工作。
不同类型的液压泵在结构和工作原理上有所差异，但基本的液压传动原理是相似的。
汽车转向助力泵的工作原理
汽车转向助力泵的工作原理
汽车转向助力泵的工作原理是通过使用液压力来提供转向力量，使转向操作更加轻松。
转向助力泵通常由液压泵、液压缸、油箱、液压管路和转向助力泵控制阀等部件组成。
当车辆驶向转弯或需要转向时，驾驶员会转动方向盘，操纵转向助力泵。
转向助力泵内的液压泵会通过一个皮带轮与发动机相连，当发动机工作时，液压泵会不断旋转，并带动液体流动。
液体从油箱中吸入，经过泵的吸入口被抽入，之后被压入液压管路。
液体通过液压管路传输到液压缸中，在液压缸内部的活塞被液体推动，产生转向力量。
这样，驾驶员只需轻轻转动方向盘，就能够通过转向助力泵获得足够的力量，使车辆的转向更加顺畅。
同时，转向助力泵还配备有控制阀，用于调节液体的流量和压力，以使转向助力能够根据驾驶员的需求进行调整，以达到更好的转向效果。
总的来说，汽车转向助力泵的工作原理就是利用液压力来提供转向力量，使驾驶员的转向操作更加轻松和舒适。
液压转向助力工作原理
液压转向助力工作原理
液压转向助力是一种利用液压系统帮助驾驶员转动汽车方向盘的技术。
它主要由转向助力泵、高压油管、转向助力缸、回油管和转向助力阀等组成。
工作原理如下：
1. 转向助力泵通过驱动皮带或齿轮与发动机相连，受动力驱动而旋转。
转向助力泵内设有一个叶轮，当转向助力泵旋转时，产生一个负压区域，吸入液压系统中的液体。
2. 高压油管将液体从转向助力泵输送到转向助力缸。
转向助力缸中有一个活塞，与传动机构相连。
3. 当驾驶员转动方向盘时，传动机构将转动信号传递给转向助力缸。
转向助力缸内的液体推动活塞移动，从而改变前轮方向。
4. 当液体从转向助力缸流出时，通过回油管和转向助力阀返回转向助力泵。
转向助力阀起到控制液压系统压力和流量的作用，确保转向助力系统运行平稳和安全。
通过以上工作原理，液压转向助力系统能够在驾驶员转动方向盘时提供额外的动力支持，降低驾驶的力度，使得转向操作更加轻松和灵活。
同时，液压系统能够根据驾驶员的转动力度和速度自动调节助力大小，提供更好的驾驶体验。
汽车助力泵工作原理
汽车助力泵工作原理
汽车助力泵是一种通过液压原理来增加转向力的装置。
它的工作原理是利用泵体内缸体与转子的相对运动，将机械能转化为液压能，并将压缩气体输送到汽车转向系统中。
助力泵主要由泵体、转子、密封件、进出口阀、出口阀等部件组成。
当发动机工作时，助力泵会开始旋转，通过转子的旋转将液体吸入泵体内。
液体首先进入泵体与转子之间的空间，并将转子推动旋转。
在转子的推动下，液体被压缩，并通过出口阀进入到油管中。
液体从助力泵中被压缩后，通过油管输送到转向系统中。
当驾驶员进行转向操作时，转向阀会相应地控制液体的流动，增加转向系统内的压力。
这样，驾驶员不需要过多的力量就可以轻松地完成转向操作。
助力泵工作的关键在于液压力的增加。
液体在被压缩后，会形成高压，这种高压液体将传递到转向系统中的液压缸。
液压缸中的活塞接受液压力的作用，产生力量，将力传递给转向器。
这样一来，驾驶员只需通过转动方向盘，就能够实现车辆的转向。
总结而言，汽车助力泵通过压缩液体形成高压力，将力量传递到转向系统，从而减小驾驶员进行转向操作所需的力量。
这种液压辅助系统大大方便了驾驶员的操控，并提升了行车的安全性和舒适性。
汽车方向助力泵工作原理
汽车方向助力泵工作原理
汽车方向助力泵是一种通过液压力来辅助驾驶员转动方向盘的装置。
它主要由泵体、液压缸、液压传动系统以及与自动变速器相连的油底壳等组成。
工作原理如下：当驾驶员转动方向盘时，方向助力泵内的泵叶片会随之旋转。
泵叶片通过离心力，将机械能转化为液压能，并以液体作为传动介质。
因为泵叶片的旋转会产生一定的真空度，所以液体会被吸入泵体内。
液体被吸入后，通过液压传动系统被推至液压缸。
液压缸由活塞和密封圈组成，活塞会随着液体的进入而向前移动。
在液压缸的作用下，车辆前轮会产生相应的转向力，实现转向操作。
同时，在液体进入液压缸的过程中，泵体内压力会逐渐增加。
当压力达到一定数值时，压力控制阀会自动调节液体的流量以维持一个恒定的压力。
这样可以保证整个液压系统的稳定性和安全性。
总结来说，汽车方向助力泵工作原理是通过驱动泵叶片的旋转，将机械能转化为液压能，并通过液压传动系统传递给液压缸，从而产生转向力。
通过控制液体的压力和流量，可以实现对车辆转向的辅助控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压助力转向的工作原理:
如图1(a)所示，助力转向系统主要由油泵3、控制阀（滑阀7和阀体9）、螺杆螺母式转向器(11、12)及助力缸15等组成。
滑阀7同转向螺杆11连为一体，两端设有两个止推轴承。
由于滑阀7的长度比阀体9的宽度稍大，所以两个止推轴承端面与阀体端面之间有轴向间隙h，使滑阀连同转向螺杆一起能在阀体内做轴向移动。
回位弹簧10有一定的预紧力，将两个反作用柱塞顶向阀体两端，滑阀两端的挡圈正好卡在两个反作用柱塞的外端，使滑阀在不转向时一直处于阀体的中间位置。
滑阀上有两道油槽C、B，阀体的相应配合面上有三道油槽A、D、E。
油泵3由发动机通过带或齿轮来驱动，压力油经油管流向控制阀，再经控制阀流向动力缸L、R腔。
汽车直线行驶时，如图1(a)所示，滑阀7在回位弹簧10和反作用阀8的作用下处于中间位置，动力缸15两端均与回油孔道连通，油泵输出的油液通过进油道量孔4进入阀体9的环槽A，然后分成两路：一路通过环槽B和D，另一路流过环槽C和E。
由于滑阀7在中间位置，两路油液经回油孔道流回油箱，整个系统内油路相通，
油压处于低压状态。
图1汽车液压助力转向系统工作原理
1 油箱
2 溢流阀
3 齿轮油泵
4 进油道量孔
5 单向阀
6 安全阀
7 滑阀
8 反作用阀
9 阀体10 回位弹簧
11 转向螺杆12 转向螺母13 纵拉杆14 转向垂臂15 助力缸
汽车向右转弯时，转向螺杆11（左旋螺纹）顺时针方向转动，与转向轴制成一体的滑阀7和转向螺杆克服回位弹簧10及反作用阀8一侧的油压的作用力而向右移动。
此时如图1(b)所示，环槽A与C，B与D分别连通，而环槽C与E使进油道与助力缸15的L腔相通，形成高压回路；B与D使回油道与R腔相通，形成低压回路。
在油压差的作用下，活塞向右移动，而转向螺母12向左移动。
纵拉杆13也向右移动，带动转向轮向右偏转。
由于系统压力很高（一般为6.9Mpa以上），汽车转向主要依靠推力。
驾驶作用于转向盘的转向力基本上是打开滑阀所需的力，一般为5～10N，最大不超过10N, 因而转向操纵十分轻便。
汽车左转弯时滑阀7左移，如图1(c)所示，油路改变流通方向，助力缸15加力方向相反。
在转向过程中，助力缸的油压随转向阻力而变化，二者相互平衡。
汽车转向时，助力缸只提供动力，而转向过程仍由驾驶员通过转向盘进行控制。
