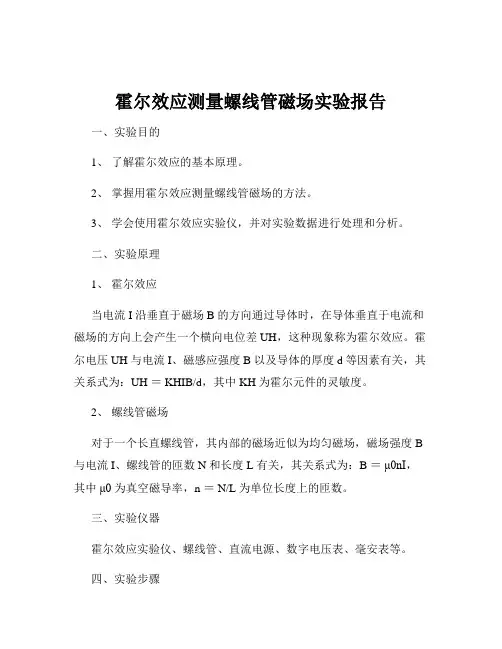

霍尔效应测量螺线管磁场实验报告一、实验目的1、了解霍尔效应的基本原理。
2、掌握用霍尔效应测量螺线管磁场的方法。
3、学会使用霍尔效应实验仪,并对实验数据进行处理和分析。
二、实验原理1、霍尔效应当电流 I 沿垂直于磁场 B 的方向通过导体时,在导体垂直于电流和磁场的方向上会产生一个横向电位差 UH,这种现象称为霍尔效应。
霍尔电压 UH 与电流 I、磁感应强度 B 以及导体的厚度 d 等因素有关,其关系式为:UH = KHIB/d,其中 KH 为霍尔元件的灵敏度。
2、螺线管磁场对于一个长直螺线管,其内部的磁场近似为均匀磁场,磁场强度 B 与电流 I、螺线管的匝数 N 和长度 L 有关,其关系式为:B =μ0nI,其中μ0 为真空磁导率,n = N/L 为单位长度上的匝数。
三、实验仪器霍尔效应实验仪、螺线管、直流电源、数字电压表、毫安表等。
四、实验步骤按照实验电路图,将霍尔效应实验仪、螺线管、直流电源、数字电压表、毫安表等仪器正确连接。
2、调整仪器(1)将霍尔元件置于螺线管的中间位置,确保霍尔元件与螺线管的轴线平行。
(2)调节直流电源的输出电压,使通过螺线管的电流逐渐增大,观察数字电压表的读数变化,确保仪器正常工作。
3、测量霍尔电压(1)保持通过螺线管的电流不变,改变磁场方向(即改变电流方向),分别测量正、反向磁场下的霍尔电压 UH1 和 UH2,计算平均值UH =(UH1 + UH2)/2,以消除副效应的影响。
(2)改变通过螺线管的电流 I,每次改变一定的值,测量对应的霍尔电压 UH,记录数据。
4、数据处理(1)根据测量数据,绘制 UH I 曲线。
(2)利用曲线的斜率和已知的霍尔元件灵敏度 KH,计算出螺线管内部的磁感应强度 B。
五、实验数据记录与处理|通过螺线管的电流 I (mA) |霍尔电压 UH1 (mV) |霍尔电压UH2 (mV) |平均霍尔电压 UH (mV) ||||||| 10 | 125 |-120 | 1225 || 20 | 250 |-245 | 2475 || 30 | 370 |-365 | 3675 || 40 | 490 |-485 | 4875 || 50 | 610 |-605 | 6075 |2、绘制 UH I 曲线以通过螺线管的电流 I 为横坐标,平均霍尔电压 UH 为纵坐标,绘制 UH I 曲线。
霍尔效应测量螺线管磁场实验报告
![霍尔效应测量螺线管磁场实验报告](https://img.taocdn.com/s3/m/3656d06b443610661ed9ad51f01dc281e53a56e8.png)

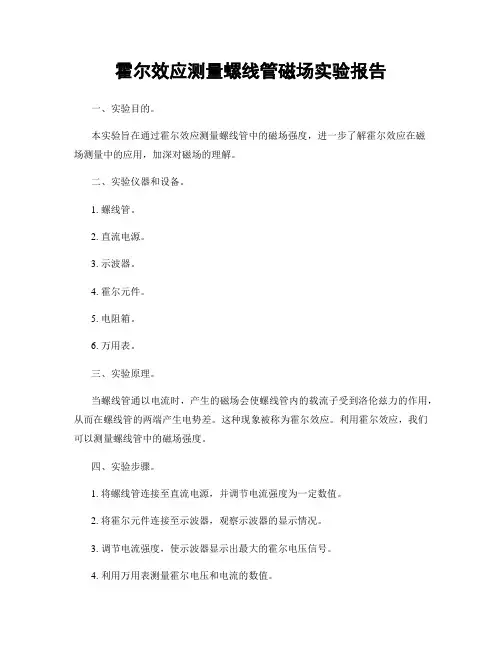

霍尔效应测量螺线管磁场实验报告一、实验目的。
本实验旨在通过霍尔效应测量螺线管中的磁场强度,进一步了解霍尔效应在磁场测量中的应用,加深对磁场的理解。
二、实验仪器和设备。
1. 螺线管。
2. 直流电源。
3. 示波器。
4. 霍尔元件。
5. 电阻箱。
6. 万用表。
三、实验原理。
当螺线管通以电流时,产生的磁场会使螺线管内的载流子受到洛伦兹力的作用,从而在螺线管的两端产生电势差。
这种现象被称为霍尔效应。
利用霍尔效应,我们可以测量螺线管中的磁场强度。
四、实验步骤。
1. 将螺线管连接至直流电源,并调节电流强度为一定数值。
2. 将霍尔元件连接至示波器,观察示波器的显示情况。
3. 调节电流强度,使示波器显示出最大的霍尔电压信号。
4. 利用万用表测量霍尔电压和电流的数值。
5. 调节电流强度,重复步骤3和步骤4,记录不同电流强度下的霍尔电压和电流数值。
五、实验数据处理。
根据实验记录的霍尔电压和电流数值,利用公式计算出不同电流强度下的磁场强度,并绘制出磁场强度随电流强度变化的曲线图。
六、实验结果分析。
根据实验数据处理得到的曲线图,我们可以清晰地观察到螺线管中磁场强度随电流强度的变化规律。
通过分析曲线图,我们可以得出螺线管中磁场强度与电流强度之间的定量关系,进一步验证了霍尔效应在磁场测量中的应用。
七、实验结论。
本实验通过霍尔效应成功测量了螺线管中的磁场强度,得出了磁场强度与电流强度之间的定量关系。
实验结果符合霍尔效应的理论预期,验证了霍尔效应在磁场测量中的应用。
八、实验总结。
通过本次实验,我们进一步了解了霍尔效应在磁场测量中的应用,掌握了利用霍尔效应测量螺线管磁场的方法。
同时,实验中我们也发现了一些操作上的注意事项,对于今后的实验操作有了更加深入的认识。
九、参考文献。
1. 《霍尔效应在磁场测量中的应用》,物理学报,2008年。
2. 《霍尔效应测量螺线管磁场实验指导书》,XX大学物理实验室,2019年。
十、致谢。
感谢实验指导老师对本次实验的指导与帮助,让我们更加深入地了解了霍尔效应在磁场测量中的应用。
霍尔法测螺线管磁场实验报告
![霍尔法测螺线管磁场实验报告](https://img.taocdn.com/s3/m/9e4176a8534de518964bcf84b9d528ea81c72fb4.png)
在一定磁场强度范围内,霍尔元件的输出电压与磁场强度呈线性关 系。
03 实验步骤
搭建实验装置
准备实验器材
01
螺线管、霍尔元件、电源、测量仪表等。
搭建实验装置
02
将螺线管放置在测量台上,将霍尔元件与测量仪表连接,并将
电源接入螺线管。
检查装置
03
ቤተ መጻሕፍቲ ባይዱ
确保所有连接正确无误,电源正常工作,测量仪表处于校准状
误差来源
实验中可能存在的误差来源包括测量 设备的精度问题、环境因素等。
误差分析
我们对误差来源进行了详细分析,并 计算了误差对实验结果的影响程度。 结果显示,误差对实验结果的影响较 小,实验结果可靠。
05 实验结论与建议
实验结论
01
霍尔效应法能够准确测量螺线管磁场强度,测量结果与理论值 基本一致。
掌握霍尔元件的使用方法
霍尔元件的安装
将霍尔元件放置在螺线管内部 导体上,确保连接牢固,避免
接触不良。
霍尔元件的校准
在测量前需要对霍尔元件进行 校准,以确保测量结果的准确 性。
霍尔元件的读数
根据霍尔元件的输出电压,可 以计算出磁场强度的大小。
注意事项
使用霍尔元件时要避免过载和 高温,以免损坏元件。
02 实验原理
磁场方向与电流方向的关系: 右手定则,即四指环绕电流方 向,大拇指指向即为磁场方向。
磁场强度与电流大小的关系: 电流越大,磁场强度越大。
霍尔元件的工作原理
霍尔元件的构造
通常由半导体材料制成,具有两个平行的电极,当电流通过时, 在电极之间产生电势差。
霍尔元件的输出信号
当霍尔元件处于磁场中时,由于霍尔效应产生的电势差会使得电极 之间产生电压输出。
大学物理实验报告 螺线管磁场的测量
![大学物理实验报告 螺线管磁场的测量](https://img.taocdn.com/s3/m/89e6da07482fb4daa58d4be5.png)
实验报告螺线管磁场的测量霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。
1879年美国霍普金斯大学研究生霍尔在研究金属导电机理时发现了这种电磁现象,故称霍尔效应。
后来曾有人利用霍尔效应制成测量磁场的磁传感器,但因金属的霍尔效应太弱而未能得到实际应用。
随着半导体材料和制造工艺的发展,人们又利用半导体材料制成霍尔元件,由于它的霍尔效应显著而得到实用和发展,现在广泛用于非电量的测量、电动控制、电磁测量和计算装置方面。
在电流体中的霍尔效应也是目前在研究中的“磁流体发电”的理论基础。
近年来,霍尔效应实验不断有新发现。
1980年原西德物理学家冯·克利青研究二维电子气系统的输运特性,在低温和强磁场下发现了量子霍尔效应,这是凝聚态物理领域最重要的发现之一。
目前对量子霍尔效应正在进行深入研究,并取得了重要应用,例如用于确定电阻的自然基准,可以极为精确地测量光谱精细结构常数等。
在磁场、磁路等磁现象的研究和应用中,霍尔效应及其元件是不可缺少的,利用它观测磁场直观、干扰小、灵敏度高、效果明显。
本实验采取电放大法,应用霍尔效应对螺线管磁场进行测量。
关键词:霍尔效应;霍尔元件;电磁场;磁场一、实验目的1.了解螺线管磁场产生原理。
2.学习霍尔元件用于测量磁场的基本知识。
3.学习用“对称测量法”消除副效应的影响,测量霍尔片的UH -IS(霍尔电压与工作电流关系)曲线和UH -IM,B-IM(螺线管磁场分布)曲线。
二、实验原理霍尔效应从本质上讲,是运动的带电粒子在磁场中受洛伦兹力的作用而引起的偏转。
当带电粒子(电子或空穴)被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积,从而形成附加的横向电场。
如图所示,磁场B位于Z轴的正向,与之垂直的半导体薄片上沿X轴正向通以电流IS(称为工作电流),假设载流子为电子(N型半导体材料),它沿着与电流IS相反的X轴负向运动。
由于洛伦兹力fL作用,电子即向图中虚线箭头所指的位于Y轴负方向的B侧偏转,并使B侧形成电子积累,而相对的A侧形成正电荷积累。
700223霍尔效应法测螺线管磁场(实验23)
![700223霍尔效应法测螺线管磁场(实验23)](https://img.taocdn.com/s3/m/de9146c177eeaeaad1f34693daef5ef7ba0d122f.png)

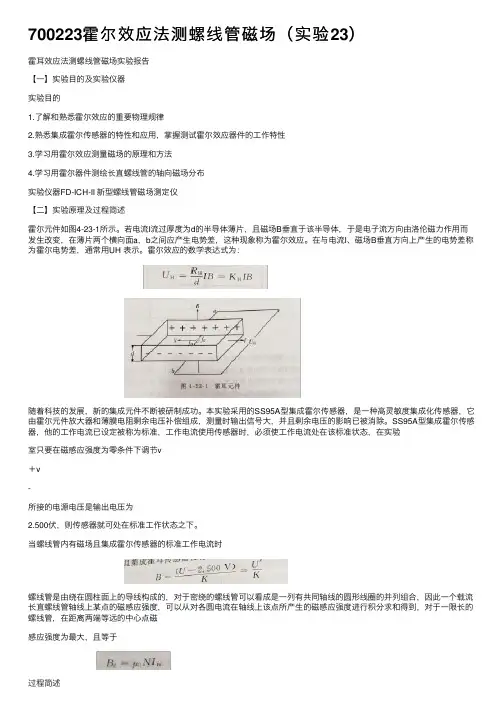

700223霍尔效应法测螺线管磁场(实验23)霍⽿效应法测螺线管磁场实验报告【⼀】实验⽬的及实验仪器实验⽬的1.了解和熟悉霍尔效应的重要物理规律2.熟悉集成霍尔传感器的特性和应⽤,掌握测试霍尔效应器件的⼯作特性3.学习⽤霍尔效应测量磁场的原理和⽅法4.学习⽤霍尔器件测绘长直螺线管的轴向磁场分布实验仪器FD-ICH-II 新型螺线管磁场测定仪【⼆】实验原理及过程简述霍尔元件如图4-23-1所⽰。
