金属有机化学汽相沉积（MOCVD）
1.以Ⅲ族、Ⅱ族元素的有机化合物和V、Ⅵ族 元素的氢化物等作为晶体生长源材料
MOCVD原理
2.以热分解反应方式和高温还原反应的方式在 衬底上进行气相外延，生长各种Ⅲ-V族、ⅡⅥ族化合物的薄层单晶材料。
金属有机化学气相沉积（MOCVD）
单晶制作： 以Si/SiC为衬底
NH3:(500ml/min) TGM: 15μmol/min
标准的GaN外延生长
1.炉温1150℃
三：退火
2.切断Ga和N源 3.时间7min
GaN缓冲层30nm
Al2O3 (430±5μm)
标准的GaN外延生长
1.炉温1160℃
四：长单晶GaN
2.时间3min 3.TMGaN ,H2 HN3
1.炉温750℃和1160 ℃
六：长多量子阱 MQW
2.时间80min 3.长8个MQW
MQW层120nm N型GaN层2.5 μm GaN层0.5 μm GaN缓冲层30nm
Al2O3 (430±5μm)
一层长InGaN（2nm），再 长一层GaN（14nm），连续 长8个InGaN和GaN(16nm)
2013年中国大陆外延分布

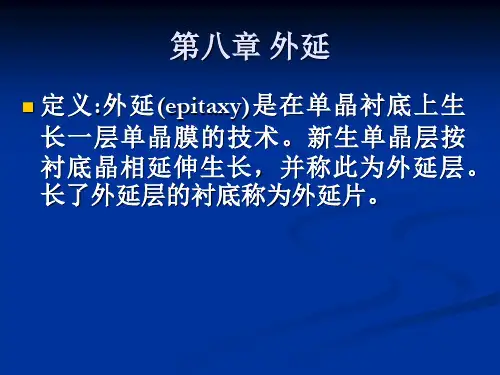

第八章 外延
根据向衬底输运外延材料的原子的方法不同
真空外延、气相外延、液相外延
液相外延（LPE）法的原理是通过将硅熔融在母体里， 降低温度析出硅膜。
根据相变过程
气相外延、液相外延、固相外延、
对于硅外延，应用最广泛的是气相外延
以SiH2Cl2、SiHCl3、Sicl4或SiH4,为反应气体, 在一定的保护气氛下反应生成硅原子并沉积在 加热的衬底上，衬底材料一般选用Si、SiO2、Si3N4等
气相外延法生长Si半导体膜所用原料气体、反 应式、生长温度及所属反应类型
以SiCL4为例说明其生长机理
氢(H2)气携带四氯化硅(SiCl4) 进入置有硅衬底的反应室，在 反应室进行高温化学反应，使含硅反应气体还原或热分解， 所产生的硅原子在衬底硅表面上外延生长。
硅片上外延生长硅
Si Cl Cl
§8.6 分子束外延
分子束外延(MBE)，是在高真空(优于1.33×10-8Pa)环境中利用分子/原子 束流在加热的衬底上形成外延层，它属于蒸发工艺。在MBE过程中，分 子或原子的自由程足够大，以至嫁接上的原子或分子运动本质上具有弹 道的特性而没有气相反应。BME为二维生长，受表面动力学和扩散机制 控制。
Ce x Ce0 1 e
x
(7.6)
其中Ceo为稳态时外延层中的杂质浓度，即对应于无限厚处 的杂质浓度。如果在掺杂衬底上生长掺杂外延层，那么， 杂质的最终分布应是上述两种情况的叠加：
Ce x Cs e
x
Ce0 1 e
x
(7.7)
其中 “+”和“-”分别对应n/n+(p/p+)和p/n+(n/p+)型外延片。
外延技术
小组成员：秦奋，王昌赢，杨飒，张德清
主要内容
外延技术简介 外延技术分类 气相外延技术 分子束外延 外延技术应用前景
外延技术简介 概念：在微电子工艺中，外延是指在单
晶衬底上，用物理的或化学的方法，按 衬底晶向排列（生长）单晶膜的工艺过 程。
应用：
外延生长的新单晶层可在 导电类型、电阻率等方面 与衬底不同，还可以生长 不同厚度和不同要求的多 层单晶 应用于高频大功率器件，提高器 件设计的灵活性和性能
外延技术应用前景
近几年来，器件性能要求不断提高，器件设计正向尺寸微 型化、结构新颖化、空间低维化、能量量子化方向发展。MBE 作为不可缺少的工艺和手段，正在二维电子气（2DEG）、多量 子阱（QW）和量子线、量子点等到新型结构研究中建立奇功。 分子束外延，金属有机化合物汽相淀积等先进的超薄层材 料生长技术是许多光电器件与微电子、微波毫米波器件的关键 技术，主要包括激光器，光电探测器，光纤传感器，电荷，耦 合器件(CCD)摄像系统和平板显示系统等。它们被广泛地应用 于雷达、定向武器、制导寻的器、红外夜视探测、通信、机载 舰载车载的显示系统以及导弹火控、雷达声纳系统等。
应用于大规模集成电路，实现PN 结的隔离，并且改善材料质量
外延技术分类
气相外延 气相外延工艺成熟，可很好的控制薄膜厚度，杂质 浓度和晶格的完整性，在硅工艺中一直占主导地位
液相外延
有较高的生长速率，晶体完整性好纯度高，操作安 全、简便，但是当外延层与衬底晶格常数差大于1% 时，不能进行很好的生长。而且外延层表面一般不 如气相外延好。
气相外延设备示意图
外延生长工艺流程：
N2预冲洗→H2预冲洗→升温至850℃→通入 HCL→升温至1170℃→HCl排空→HCl抛光→H2冲洗 附面层→外延生长（通入反应剂及掺杂剂）→H2 冲洗1170℃→降温→N2冲洗
工艺晶体外延生长技术

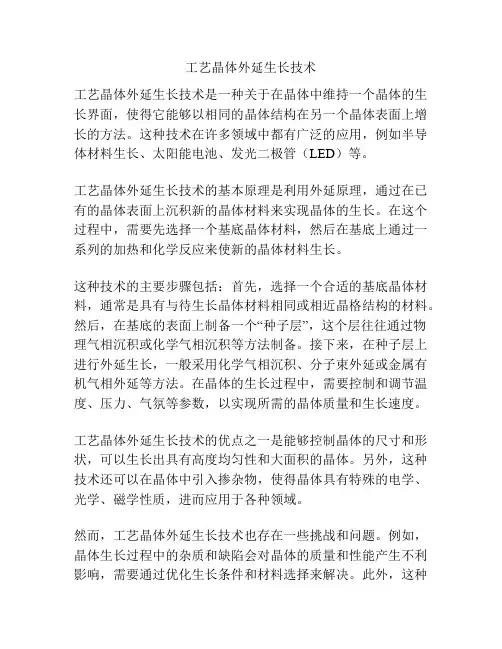

工艺晶体外延生长技术工艺晶体外延生长技术是一种关于在晶体中维持一个晶体的生长界面，使得它能够以相同的晶体结构在另一个晶体表面上增长的方法。
这种技术在许多领域中都有广泛的应用，例如半导体材料生长、太阳能电池、发光二极管（LED）等。
工艺晶体外延生长技术的基本原理是利用外延原理，通过在已有的晶体表面上沉积新的晶体材料来实现晶体的生长。
在这个过程中，需要先选择一个基底晶体材料，然后在基底上通过一系列的加热和化学反应来使新的晶体材料生长。
这种技术的主要步骤包括：首先，选择一个合适的基底晶体材料，通常是具有与待生长晶体材料相同或相近晶格结构的材料。
然后，在基底的表面上制备一个“种子层”，这个层往往通过物理气相沉积或化学气相沉积等方法制备。
接下来，在种子层上进行外延生长，一般采用化学气相沉积、分子束外延或金属有机气相外延等方法。
在晶体的生长过程中，需要控制和调节温度、压力、气氛等参数，以实现所需的晶体质量和生长速度。
工艺晶体外延生长技术的优点之一是能够控制晶体的尺寸和形状，可以生长出具有高度均匀性和大面积的晶体。
另外，这种技术还可以在晶体中引入掺杂物，使得晶体具有特殊的电学、光学、磁学性质，进而应用于各种领域。
然而，工艺晶体外延生长技术也存在一些挑战和问题。
例如，晶体生长过程中的杂质和缺陷会对晶体的质量和性能产生不利影响，需要通过优化生长条件和材料选择来解决。
此外，这种技术还需要高精度的仪器和设备来控制生长过程中的各种参数，因此对实验条件和实验操作人员的要求较高。
总之，工艺晶体外延生长技术以其精确控制晶体生长和材料性能的能力，在半导体材料生长、光电子器件等领域具有重要的应用前景。
随着技术的进步和发展，相信这种技术将在更多领域中发挥作用，为科学研究和工业应用提供更多可能性。
工艺晶体外延生长技术在半导体材料生长领域有着重要的应用。
半导体材料是制造集成电路和光电子器件的基础材料，而工艺晶体外延生长技术可以实现高质量、大面积的半导体晶体生长。
半导体工艺生长和外延
半导体工艺生长和外延半导体工艺生长和外延是制造高性能芯片和器件的关键步骤。
在半导体行业中，这两个工艺技术是不可或缺的，它们通过精确控制材料的生长和组织结构来实现半导体晶体的制备。
生长技术是指在特定条件下，通过化学反应或物理沉积的方式，在晶体结构上添加新的材料，从而形成所需的半导体结构。
这种技术主要应用于半导体材料的生长和薄膜的制备。
工艺生长技术的优点是可以控制材料的成分、形貌和尺寸，并且可以实现高纯度的材料生长。
通过不同的生长方法，如化学气相沉积、物理气相沉积和分子束外延等，可以得到所需的晶体结构和性能。
而外延技术是在晶体基底上生长一层新的晶体结构。
这种技术可以通过在晶体表面摆放原子层，逐渐增加晶体结构的大小和复杂度，形成高质量的外延层。
外延可以用于制备半导体器件中的最薄组件，如栅压敏感器和光电二极管等。
半导体工艺生长和外延在半导体行业中具有重要的应用，对于高性能芯片和器件的制造至关重要。
通过生长技术，可以控制材料的成分和尺寸，从而实现特定的电学和物理性能。
而外延技术则可以使晶体结构更加完美，提高材料的品质和器件的性能。
这两种技术的结合，可以实现对半导体材料和器件的精细调控，为现代科技的发展提供了有力的支持。
在实际应用中，半导体工艺生长和外延需要严格控制各种参数和条件，确保材料的均匀性和一致性。
同时，对于不同的材料体系和器件结构，需要选择合适的生长和外延方法，从而实现最佳的性能和效果。
因此，在半导体工艺生长和外延的研究中，需要结合理论模拟和实验验证，不断优化和改进技术，为半导体行业的发展提供新的突破和支持。
总而言之，半导体工艺生长和外延是制造高性能芯片和器件的核心技术。
通过精确控制材料的生长和组织结构，可以实现半导体晶体的制备和性能调控。
这两种技术的发展和应用，将推动半导体行业的创新和进步，为人类社会的科技发展带来更多的机遇和挑战。

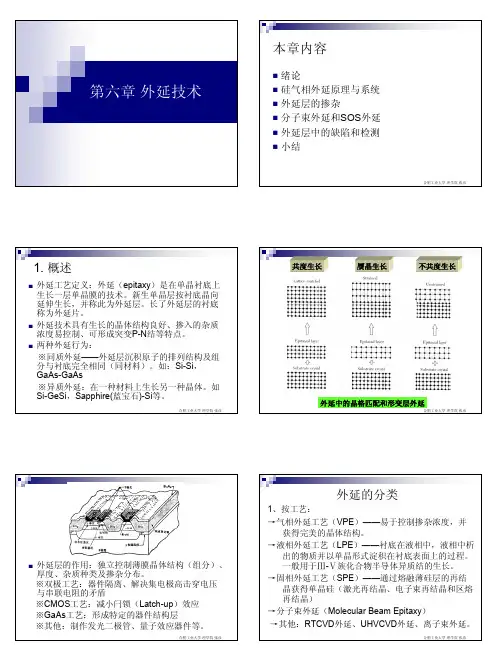

第六章 外延技术
以上反应均在气相完成，硅的析出源于如下反应：
SiCl ( g ) + 2 H 2 → Si (s ) + 4 HCl ( g )
实际的反应 SiCl 4 + H 2 ↔ SiHCl 3 + HCl
2 SiCl 2 ↔ Si + SiCl 4
SiCl 2 + H 2 ↔ Si + 2 HCl
所有的反应都是可逆的，上述反应的综合结果依反 应剂浓度可以是外延的生长或衬底的腐蚀
——（1） ——（2）
SiCl 4 + Si ↔ 2 SiCl 2
受两个过程限制：氢还原吸出硅的过程；释放出硅 原子形成单晶的过程；最慢的一个决定生长速率 当SiCl4浓度较低时，反应1起主导作用，外延层不 断增厚；随着Y增加，反应2作用逐渐加强； 当SiCl4的浓度增加到一定程度时，化学反应释放硅 的速度大于硅原子在表面排列的速度 当SiCl4的浓度增加到0.27时逆向反应发生，硅被腐 蚀，增加到0.28时，只有腐蚀 硅烷和氯硅烷的根本不同在于反应不可逆
合肥工业大学 理学院 张彦
二号液：HCl:H2O2:H2O=1:1:6 SC-2的主要作用是去除金属离子，利用HCl与金 属离子的化合作用来有效去除金属离子的沾污 三号液：H2SO4:H2O2=4:1 SC-3的主要作用是去除有机物（主要是残留的 光刻胶），利用的强氧化性来破坏有机物中碳氢 键 稀释的HF(DHF)：HF:H2O=1:50或1:100 DHF的主要作用是去除自然氧化层
生长速率还与反应腔横截面形状和衬底晶 向有关
不同晶面的键密度不同，键合能力存在差别； ——（111）晶面的双层原子面之间的共价键密度 最小，键合能力差，故外延速率最慢； ——（110）晶面之间的原子键密度大，键合强， 外延生长速率就快。
外延生长技术概述
外延生长技术概述由 LED 工作原理可知,外延材料是LED的核心部分,事实上,LED的波长、亮度、正向电压等主要光电参数基本上取决于外延材料。
发光二极管对外延片的技术主要有以下四条：①禁带宽度适合。
②可获得电导率高的P型和N型材料。
③可获得完整性好的优质晶体。
④发光复合几率大。
外延技术与设备是外延片制造技术的关键所在,金属有机物化学气相淀积(Metal-Organic Chemical VaporDeposition,简称MOCVD)技术生长III-V族,II-VI族化合物及合金的薄层单晶的主要方法。
II、III族金属有机化合物通常为甲基或乙基化合物,如：Ga(CH3)3,In(CH3)3,Al(CH3)3,Ga(C2H5)3,Zn(C2H5)3等,它们大多数是高蒸汽压的液体或固体。
用氢气或氮气作为载气,通入液体中携带出蒸汽,与V族的氢化物(如NH3,PH3,AsH3)混合,再通入反应室,在加热的衬底表面发生反应,外延生长化合物晶体薄膜。
MOCVD具有以下优点：用来生长化合物晶体的各组份和掺杂剂都可以以气态方式通入反应室中,可以通过控制各种气体的流量来控制外延层的组分,导电类型,载流子浓度,厚度等特性。
因有抽气装置,反应室中气体流速快,对于异质外延时,反应气体切换很快,可以得到陡峭的界面。
外延发生在加热的衬底的表面上,通过监控衬底的温度可以控制反应过程。
在一定条件下,外延层的生长速度与金属有机源的供应量成正比。
MOCVD及相关设备技术发展现状：MOCVD技术自二十世纪六十年代首先提出以来,经过七十至八十年代的发展,九十年代已经成为砷化镓、磷化铟等光电子材料外延片制备的核心生长技术。
目前已经在砷化镓、磷化铟等光电子材料生产中得到广泛应用。
日本科学家Nakamura将MOCVD应用氮化镓材料制备,利用他自己研制的MOCVD设备(一种非常特殊的反应室结构),于1994年首先生产出高亮度蓝光和绿光发光二极管 ,1998年实现了室温下连续激射10,000小时,取得了划时代的进展。
碳化硅外延目前达到的技术水平
碳化硅外延目前达到的技术水平碳化硅（SiC）外延是制备高性能碳化硅器件的关键技术之一，其技术水平直接关系到器件的性能和可靠性。
目前，碳化硅外延技术已经达到了相当高的水平，以下是其中的一些重要进展和特点：1. 高质量外延层：通过先进的生长技术和优化的生长条件，研究人员已经成功地制备出了高质量的碳化硅外延层。
这些外延层具有低缺陷密度、高掺杂均匀性和良好的表面形貌，能够显著提高器件的性能和可靠性。
2. 大尺寸外延片：随着碳化硅器件市场的不断扩大，对大尺寸外延片的需求也日益增加。
目前，国内外的研究机构和企业已经成功地制备出了8英寸（200mm）以上的碳化硅外延片，并逐渐向商业化生产迈进。
3. 厚膜外延技术：为了满足电力电子器件和高功率应用的需求，研究人员开发出了厚膜外延技术。
这种技术可以在碳化硅衬底上制备出较厚的外延层，从而提高器件的耐压和电流容量。
同时，厚膜外延技术还可以降低器件的导通电阻和开关损耗，提高其工作频率和效率。
4. 异质外延技术：在碳化硅材料体系中，由于存在同质外延和非同质外延两种生长模式，研究人员开发出了异质外延技术。
这种技术可以在碳化硅衬底上制备出与衬底晶格匹配的外延层，从而降低缺陷密度和应力，提高外延层的完整性和均匀性。
5. 化学气相沉积技术：化学气相沉积技术是制备碳化硅外延层的主要方法之一。
研究人员不断优化生长条件和化学气相沉积技术，以提高外延层的生长速度、均匀性和掺杂浓度等方面。
同时，还探索了新型的化学气相沉积技术和反应机理，以进一步降低缺陷和杂质的影响。
总之，碳化硅外延技术已经取得了显著的进展，为高性能碳化硅器件的制备提供了有力支持。
未来，随着技术的不断进步和应用需求的不断提高，碳化硅外延技术还将继续发展和优化。
外延工艺技术
外延工艺技术外延工艺技术是一种常用于半导体材料生长技术的方法，被广泛应用于集成电路、光电子器件等领域。
它的主要特点是在基片表面逐渐生长出所需薄膜或晶体材料，并能控制其结构和性能。
外延工艺技术的核心是在基片表面生成一层与自身晶体结构相同或相似的材料，即外延层。
通过调节生长条件，可以控制外延层的厚度、晶格常数以及晶体质量，从而实现对薄膜或晶体材料的精确控制。
外延工艺技术主要包括气相外延、分子束外延和金属有机化学气相沉积等方法。
其中，气相外延是最常见的一种方法。
它利用气相反应原料，在高温下将气体中的原子或分子沉积到基片表面，形成薄膜或晶体结构。
这种方法具有生长速度快、控制能力强、适用性广等优点。
分子束外延是一种高真空条件下生长膜的方法。
它利用电子束或离子束将原子或分子瞄准到基片表面，实现晶体生长。
这种方法生长的薄膜结构更加均匀，晶格常数更精确，因此在一些特殊应用中得到广泛应用。
金属有机化学气相沉积是一种利用有机金属气体化合物的热分解沉积薄膜或晶体的方法。
它具有较高的生长速率、较低的生长温度以及较好的材料纯度等优点，特别适用于一些高温不稳定的材料。
外延工艺技术在半导体行业中的应用非常广泛。
例如，现代集成电路中的材料生长、退火、离子注入等过程，都离不开外延工艺技术的支持。
通过外延工艺技术，可以实现对材料杂质掺入浓度、电学特性、光学特性等方面的精确调控，从而提高器件的性能和可靠性。
此外，外延工艺技术还被广泛应用于光电子领域，如光通信、太阳能电池等。
通过外延生长技术，可以制备出高质量的半导体材料，提高光电转换效率。
同时，外延工艺技术还可以用于制备纳米材料、二维材料等新型材料，具有很大的研究和应用前景。
总之，外延工艺技术是一种重要的半导体材料生长方法，具有精确控制材料结构和性能的优势。
随着半导体技术的不断发展，外延工艺技术将在电子、光电子等领域中发挥越来越重要的作用。
分子束外延技术名词解释
分子束外延技术名词解释
分子束外延技术是一项先进的材料制备技术，它将分子束外延过程作为基础，能够d制备复杂、具有特殊性质的材料。
根据不同的过程和材料类型，分子束外延技术也有多种名称，以下是其中常见的几种名词：
1、外延：外延是分子束外延技术的核心过程，是一种利用高能量的原子或分子束经由固体源向薄膜表面沉积原子或分子的过程。
2、表面外延：表面外延是一种利用原子或分子束经由表面孔洞或晶体缺陷沉积原子或分子的过程。
3、溶胶流外延：溶胶流外延是一种以溶胶流形式将原子或分子束沉积在表面上的过程。
4、热外延：热外延是一种将高温原子或分子束沉积在表面上的过程。
5、多层外延：多层外延是一种依次按层次将原子或分子束沉积在表面上的过程。
6、化学外延：化学外延是一种将原子或分子束以化学反应的方式沉积在表面上的过程。
7、多维外延：多维外延是一种能够使材料在多个方向上生长的外延过程。
