剪力墙的钢筋计算

剪力墙的钢筋计算剪力墙是指由墙体承担剪力的一种结构元素，主要承担建筑物在水平方向的剪力传递和抗剪能力。

在进行剪力墙的钢筋计算时，需要考虑墙体受力、钢筋数量和布置、钢筋直径和间距等因素。

一、剪力墙的受力分析剪力墙主要受到水平荷载的作用，根据建筑结构的特点以及设计要求，计算得到剪力墙所受到的剪力大小。

剪力墙的受力分析要考虑结构所处的地震烈度、楼层高度、建筑材料等因素，并结合设计规范进行计算。

二、钢筋数量计算根据剪力墙的受力大小，可以计算出所需要的钢筋总面积。

剪力墙的钢筋数量通常按照钢筋配筋率进行计算。

具体计算公式如下：As = (V / (ρ × fy)) × 10^3其中，As为所需钢筋总面积（mm²），V为剪力大小（kN），ρ为钢筋配筋率，fy为钢筋的屈服强度。

三、钢筋布置根据设计要求和钢筋配筋率，可以计算出每层剪力墙所需的钢筋数量，然后根据剪力墙的高度和钢筋直径计算出每个截面所需的钢筋根数。

钢筋应尽量均匀分布在截面内，并注意与封闭壁等其他构件的联接。

四、钢筋直径和间距根据设计规范和结构要求，可以确定剪力墙所需的钢筋直径和间距。

一般情况下，剪力墙的钢筋直径应在12-40mm范围内，钢筋间距应根据构造要求进行设计。

五、验算完成钢筋配筋后，需要进行验算以确保设计符合要求。

验算包括钢筋受力验证、截面尺寸验证等。

主要通过计算各个截面的受力和变形情况，检查是否满足设计要求。

在进行剪力墙的钢筋计算时，需要根据具体的设计要求和结构特点进行综合考虑。

只有满足结构的受力和强度要求，才能确保剪力墙的安全可靠。

11G101---1平法手算(柱)1

公称直屈强极限强径d(mm) 标值度标值
6-22 300 420
说明 H--热轧；P--光圆；R--带肋；F--细晶粒；R--余热。
热轧光圆筋强度300MPa 普通热轧带肋筋335MPa
6-50
335
455
细晶粒热轧带肋筋335MPa 普通热轧带肋筋400MPa 细晶粒热轧带肋筋400MPa 余热处理带肋筋400MPa
决定抗震等级的三个因素（1.结构类型；2.设防烈度；3.檐高）
混凝土标号：影响钢筋的锚固搭接（例如：C30

钢筋级别：影响钢筋的锚固搭接
保护层的厚度：影响钢筋的净长搭接形式：影响柱的箍筋根数及纵向钢筋长度钢筋长度＝净长＋锚固＋搭接（Ll³接头个数n）锚固＝柱宽－保护层 ≥Lae 直锚锚长 max([Lae（La）,0.5hc＋5d] 锚固＝柱宽－保护层＜Lae 弯锚锚长（支座宽度－保护层＋15d）
砼标号
←抗震等级→钢级别
结构类型＋设防烈度＋檐高 11G101-1与-3两本图集共计
新增36个节点，修改多达132处
11G与03G对比图集的变化
表示方法没有大变化；构造节点是主要变化
11G101--手算

影响钢筋计算的因素
+ E或e）
钢筋设置原则：
“▲能通则通▲”
即不截断或少截断尽量采用焊接或机接连通
16
1.580
18
1.999
20
2.468
22
2.986
253.85628 Nhomakorabea4.837
30
5.553
11G101--手算
普通筋强度标准值（N/mm2）
牌号

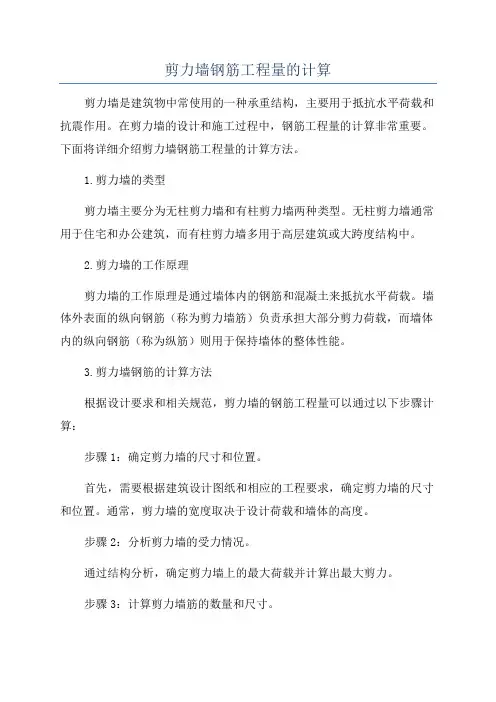

剪力墙钢筋工程量的计算

剪力墙钢筋工程量的计算剪力墙是建筑物中常使用的一种承重结构，主要用于抵抗水平荷载和抗震作用。

在剪力墙的设计和施工过程中，钢筋工程量的计算非常重要。

下面将详细介绍剪力墙钢筋工程量的计算方法。

1.剪力墙的类型剪力墙主要分为无柱剪力墙和有柱剪力墙两种类型。

无柱剪力墙通常用于住宅和办公建筑，而有柱剪力墙多用于高层建筑或大跨度结构中。

2.剪力墙的工作原理剪力墙的工作原理是通过墙体内的钢筋和混凝土来抵抗水平荷载。

墙体外表面的纵向钢筋（称为剪力墙筋）负责承担大部分剪力荷载，而墙体内的纵向钢筋（称为纵筋）则用于保持墙体的整体性能。

3.剪力墙钢筋的计算方法根据设计要求和相关规范，剪力墙的钢筋工程量可以通过以下步骤计算：步骤1：确定剪力墙的尺寸和位置。

首先，需要根据建筑设计图纸和相应的工程要求，确定剪力墙的尺寸和位置。

通常，剪力墙的宽度取决于设计荷载和墙体的高度。

步骤2：分析剪力墙的受力情况。

通过结构分析，确定剪力墙上的最大荷载并计算出最大剪力。

步骤3：计算剪力墙筋的数量和尺寸。

根据最大剪力和规范要求，计算出剪力墙筋的数量和尺寸。

通常情况下，剪力墙筋采用等间距布置，但也需要根据实际情况进行调整。

步骤4：计算剪力墙纵筋的数量和尺寸。

根据剪力墙的高度和宽度，计算出纵筋的数量和尺寸。

纵筋一般沿墙体的高度方向等间距布置，但也需要根据实际情况进行调整。

步骤5：计算剪力墙的钢筋总量。

将剪力墙筋和纵筋的数量和尺寸累加，即可计算出剪力墙的钢筋总量。

在计算过程中，还需要考虑钢筋的搭接长度和弯曲长度等。

4.注意事项在剪力墙钢筋的计算过程中，还需要注意以下几个方面：-遵守相关的设计规范和标准，确保钢筋的数量和尺寸符合要求。

-考虑剪力墙的整体稳定性和抗震性能，在设计过程中应合理布置钢筋。

-考虑剪力墙的施工工艺和施工难易程度，在设计过程中应尽量减少钢筋的种类和长度等。

剪力墙钢筋工程量的计算是剪力墙设计和施工中非常重要的一部分。

只有正确计算和布置钢筋，才能确保剪力墙的结构稳定性和抗震性能。

剪力墙钢筋计算详解

剪力墙钢筋计算详解1、暗柱钢筋计算（1）（A）纵筋长度计算：中间层：采用绑扎连接时，长度=层高+1.2Lae，采用机械连接（如直螺纹套筒）时，长度=层高-500+500（B）顶层：采用绑扎连接时，长度=层高-500-板厚+Lae采用机械连接（如直螺纹套筒）时，长度=层高-500-板厚+Lae（C）纵筋根数：按图数（D）箍筋计算：(梁宽 + 梁高 - 4 * 保护层) * 2 + 11.9*d*2+8*d （E）拉筋长度：墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2根数：层高/拉筋间距+1（端柱同暗柱）（2）剪力墙中的暗梁；暗梁纵筋长度=暗梁净长+两端锚固：（3）箍筋长度=暗梁宽+暗梁高）*2-8*保护层+8*d+2*11.9*d；箍筋根数=暗梁净长/间距+1（4）剪力墙中的连梁连梁纵筋长度＝洞口宽+左右两边锚固max(Lae，600)中间层连梁箍筋根数＝（洞口宽－50*2）/箍筋配置间距+1顶层连梁箍筋根数（两端为直锚时）＝（洞口宽－50*2/箍筋配置间距+1）+(连梁锚固直段长－100/150+1)*2连梁箍筋的长度＝(梁宽 + 梁高 - 4 * 保护层) * 2 + 11.9*d*2+8*d （5）拉筋长度= 梁宽-保护层+2*11.9*d+2*d；根数=排数*（（洞口宽-100）/间距）2、墙身水平钢筋(墙端为暗柱)外侧钢筋＝墙长-保护层；内侧钢筋＝墙长-保护层+15d根数：层高/间距+1（暗梁、连梁墙身水平筋照设）墙身水平钢筋（墙端为端柱）外侧钢筋＝墙长-保护层；内侧钢筋＝墙净长+锚固长度（弯锚、直锚）根数＝层高/间距+1（暗梁、连梁内水平筋照设墙身纵筋计算基础插筋=弯折长度a+锚固竖直长度h1+搭接长度1.2LaE或非连接区500中间层纵筋=层高+搭接长度1.2LaE或非连接区500顶层纵筋=层高-板厚+锚固根数=（墙净长（墙长-暗柱截面长）-2*s/2）/间距3、墙身垂直钢筋（1）墙身竖向分布钢筋根数＝墙身净长-1个竖向间距s/2（或2*50）/竖向布置间距+1墙身垂直分布筋是从暗柱或端柱边开始布置（2）遇有洞口时，需要分段计算根数墙梁钢筋与墙身钢筋的关系当设计未注明时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽≤ 350时为6mm，梁宽>350时为8mm，拉筋间距为两倍箍筋间距；当连梁截面高度>700时，侧面纵向构造钢筋直径应≥10mm，间距应≤200。

按11G101-1图集钢筋工程量计算

钢筋工程工程量计算（依据11G101平法图集）基础部分A：独立基础一、独立基础底部钢筋配筋长度不缩减(1）X向钢筋长度=X向混凝土构件外形尺寸-2*bhcX向钢筋根数=［Y向混凝土构件外形尺寸—2＊min（75;s/2)]/布筋间距(s）+1（2)Y向钢筋长度=Y向混凝土构件外形尺寸-2＊bhcY向钢筋根数=［X向混凝土构件外形尺寸-2＊min（75;s/2）]/布筋间距（s)+1二、独立基础底部钢筋长度缩减10％当独立基础底板长度≥2500mm时，除外侧钢筋外，底板配筋长度可取相应方向底板长度的0.9倍.配筋长度缩减10%(均为隔一缩减)对称独立基础配筋(柱在基础四面的中心）（1）X向外侧钢筋长度=X向混凝土构件外形尺寸—2*bhcX向外侧钢筋根数=2根（一侧各一根）X向其余钢筋长度=X向混凝土构件外形尺寸—c（一侧保护层）—（0。

1＊基础边长)X向其余钢筋根数=［Y向混凝土构件外形尺寸-2*min（75;s/2）]/布筋间距（s)—1（2)Y向外侧钢筋长度=Y向混凝土构件外形尺寸—2＊bhcY向外侧钢筋根数=2根（一侧各一根）Y向其余钢筋长度=Y向混凝土构件外形尺寸—c（一侧保护层）—（0.1*基础边长)Y向其余钢筋根数=［X向混凝土构件外形尺寸—2＊min（75；s/2）］/布筋间距(s）—1当非对称独立基础底板长度≥2500mm，但该基础某侧从柱中心至基础底板边缘的距离＜1250mm时，钢筋在该侧不应缩减非对称独立基础配筋（一端为隔一缩减）（1)X向外侧钢筋长度=X向混凝土构件外形尺寸—2*bhcX向外侧钢筋根数=2根（一侧各一根）X向其余钢筋（两侧均不缩减)长度（与外侧钢筋相同）=X向混凝土构件外形尺寸-2＊bhcX向其余钢筋根数=（Y向混凝土构件外形尺寸—两端起步距离）/间距+1X向其余钢筋（右侧缩减的钢筋）长度=X向混凝土构件外形尺寸-c(一侧保护层)—（0。

1＊基础边长)X向其余钢筋（右侧缩减的钢筋）根数=两侧均不缩减的钢筋根数—1（因为隔一缩减，所以比另一种少一根)（2）Y向外侧钢筋长度=Y向混凝土构件外形尺寸—2＊bhcY向外侧钢筋根数=2根（一侧各一根)Y向其余钢筋（两侧均不缩减）长度（与外侧钢筋相同）=Y向混凝土构件外形尺寸—2＊bhcY向其余钢筋根数=（X向混凝土构件外形尺寸—两端起步距离）/间距+1Y向其余钢筋（右侧缩减的钢筋）长度=Y向混凝土构件外形尺寸-c(一侧保护层）-(0。

11G101中钢筋绑扎搭接(锚固)长度计算(ζ读Ze ta)

11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。

ζI：是表中纵向受拉钢筋搭接长度修正系数，是表中纵向受拉钢筋搭接长度修正系数。

取值是按纵向钢筋搭接接头面积百分率（%），当纵向钢筋搭接接头面积百分率（%）≤25、50、100，ζl分别取1.2、1.4、1.6。

ζa：锚固长度修正系数ζa按右表取用，｛“受拉钢筋锚固长度修正系数ζa”的取用，（根据锚固条件：带肋钢筋的公称直径大于25，ζa取1.10；环氧树脂涂层带肋钢筋，ζa取1.25；施工过程中易受扰动的钢筋，ζa取1.10；锚固区保护层厚度分别为3d、5d时，ζa分别取0.80、0.70。

注：当锚固区保护层厚度在两者中间时按内插值。

d为锚固钢筋直径。

）｝当多于一项时，可按连乘计算，但不应小于0.6。

ζaE：为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

Lab：受拉钢筋基本锚固长度lab、labE”中可以查到LabE：受拉钢筋基本锚固长度lab、labE”中可以查到，表中的抗震等级，一、二级（labE）是通过（lab）×1.15得到、抗震等级，三级（labE）是通过（lab）×1.05得到、抗震等级，四级（labE）是通过（lab）×1.00得到，即（lab）＝（labE）。

常用计算公式：LIE=ζI LaELaE=ζaE LaLa=ζa Lab如不发生ζa则 La= Lab即LaE=ζaE × Lab查表中LabE是 =ζaE × Lab得到的数值即LIE=ζI LabE2014-10-2，义平11G101中钢筋的绑扎搭接（搭接）长度的计算在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，都有：“纵向受拉钢筋绑扎搭接长度Ll、LlE”一表。

11G101-1抗震框架梁钢筋计算一般方法

KL抗震框架梁钢筋一般计算方法
配筋类别钢筋名称长度计算式备注一般是角筋\集中标注，跨内跨外通长不断、边支座锚入。直径相同的，搭接在跨中1/3段内绑扎，长为LlE。直径不同的，搭接在跨边1/3段内绑扎，长为LlE（以小直径确定）。架立筋，与支座负筋在跨边1/3段内绑扎搭接，长为150mm。上部筋支座负筋主筋（纵向筋）边支座处：边跨净长*1/3(或1/4)+边支座锚固长中支座处：邻跨净长大者*1/3(或1/4)*2+中支座长；邻跨净长大者*1/3(或1/4)+中支座锚固长锚固长计算：支座长-c＜LaE,则弯锚：支座长-c+15d；支座长-c≥LaE,则直锚：LaE（且大于1/2支座长+5d）搭接个数计算：(通长筋图示长+LlE)/定尺长（取整,小数点舍去）抗扭筋N 中部筋（腰筋）构造筋G 下部筋所在跨净长+15d*2+12.5d(如为一级钢，则另加) 所在跨净长+边支座或中支座锚入长+搭接长（如有）单根长*（加密区根数+非加密区根数）单根长 (2肢箍) 箍筋加密区根数非加密区根数 [(1.5梁高-50mm)/加密@+1]*2 （向上取整+1）二至四级抗震 (净跨长-1.5梁高*2)/非加密@-1 单根长*根数拉筋单根长 (1肢箍) 根数梁宽-2c+2*max(75,10d)+3.8d 每排按非加密区间距的2倍计算，但如有多排竖向交错布置（梅花状）与抗扭筋或构造筋共存同下部筋跨内贯通、跨外断开、逢支座锚入可以断开锚入支座，也可不断贯通布置，且锚固、搭接均按15d 跨内贯通、跨外断开、逢支座锚入一般原位标注在跨左、右支座处（或右支座由次跨左支座替代），其中2 根为通长角筋。如跨中原位标注，则表示该跨内全部贯通布置。

剪力墙钢筋计算公式

剪力墙钢筋计算公式剪力墙是建筑结构中常用的一种结构形式，它能够有效地承受水平荷载，保证建筑物的稳定性和安全性。

在剪力墙的设计中，钢筋的计算是非常重要的一环，本文将介绍剪力墙钢筋计算公式。

一、剪力墙的基本概念剪力墙是指在建筑结构中，为了承受水平荷载而设置的墙体结构。

它的主要作用是通过墙体的抗剪承载能力来抵抗水平荷载，从而保证建筑物的稳定性和安全性。

剪力墙的设计需要考虑墙体的厚度、高度、长度、钢筋配筋等因素。

二、剪力墙钢筋计算公式剪力墙的钢筋计算是剪力墙设计中的重要环节，它直接影响到剪力墙的承载能力和安全性。

剪力墙钢筋计算公式如下：1. 剪力墙的抗剪承载力计算公式剪力墙的抗剪承载力计算公式为：Vc = 0.6fckbwd其中，Vc为剪力墙的抗剪承载力，fck为混凝土的抗压强度，b为剪力墙的宽度，d为剪力墙的有效高度。

2. 剪力墙的钢筋配筋计算公式剪力墙的钢筋配筋计算公式为：As = (Vc - Vu) / (0.87fyd)其中，As为剪力墙的钢筋面积，Vc为剪力墙的抗剪承载力，Vu为剪力墙的实际剪力，fy为钢筋的屈服强度，d为剪力墙的有效高度。

三、剪力墙钢筋计算实例为了更好地理解剪力墙钢筋计算公式，下面我们以一个实例来进行说明。

假设有一道剪力墙，其宽度为1.5m，高度为3m，混凝土的抗压强度为20MPa，钢筋的屈服强度为400MPa，设计荷载为100kN。

根据上述公式，我们可以得到以下计算结果：1. 剪力墙的抗剪承载力计算Vc = 0.6 × 20 × 1.5 × 3 = 54kN2. 剪力墙的实际剪力计算Vu = 100kN3. 剪力墙的钢筋配筋计算As = (54 - 100) / (0.87 × 400 × 0.3) = 0.47cm²根据计算结果，我们可以得知，这道剪力墙需要配筋面积为0.47cm²的钢筋，才能够满足设计要求。

广联达钢筋11G计算规则讲解

广联达钢筋11G计算规则讲解
• 来源： 11G10 1-1~57
广联达钢筋11G计算规则讲解
• 来源：11G101-1~57
广联达钢筋11G计算规则讲解
• 来源： 11G1 011~63
广联达钢筋11G计算规则讲解
• 这条需要根据设计确定，规范要求在结构总说明中注明嵌固部位在什么位置。
• 在设计出图的结构总说明中一般没有嵌固部位说明
• 根据图集温度筋带弯钩，但施工中分布筋、温度筋是不做弯钩的
• 来源：11G101-1~92 • 根据图集采用广联达广联默达认钢筋设11G置计算规则讲解
广联达钢筋11G计算规则讲解
• 来源： 11G1011~97
• 计算规则更改为： max(habhc+15*d,0 .6*Lab+15* d)
广联达钢筋11G计算规则讲解
• 来源： 11G1011~28,87
• 根据图集侧面钢筋设置采用默认
• 吊筋锚固平直段值根据结构总说明
广联达钢筋11G计算规则讲解
• 来源： 11G1011~30
广联达钢筋11G计算规则讲解
• 来源： 11G1011~85
• 根据图集采用广联达默认设置
广联达钢筋11G计算规则讲解
• 来源： 11G1011~90，在 13G10111~2-11也有同样描述
• 箍筋弯钩角度出自 13G10111~1-17
广联达钢筋11G计算规则讲解
广联达钢筋11G计算规则讲解
• 来源： 11G1011~83
• 根据图集采用默认设置
• 梁拉筋都是一样的梁宽≤350 为φ6，＞350为 φ8
• 来源：11G1011~89

11G101-1柱、梁、墙、板构造

11G101-1框架柱、剪力墙、梁、板P53受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a1、新。

《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。

（表中，一、二级抗震等级Labe取1.15Lab，三级抗震等级取1.05，四级抗震取1.00）2、受拉钢筋的锚固长度Lae一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζa：1）带肋钢筋的公称直径大于25时，乘以1.10；2）锚固区保护层厚度3d时，乘以0.80；5d时，乘以0.70；中间时按内插值。

（与《混凝土结构设计规范》GB50010－2010第8.3.2条一致）3、图籍注：HPB300级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。

4、新。

当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100mm，此处d为锚固钢筋的直径。

（与《混凝土结构设计规范》GB50010-2010第8.3.1条一致。

在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚）5、新。

钢筋种类：淘汰低强235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强500Mpa 钢筋；限制并准备淘汰335Mpa钢筋；最终形成300、400、500Mpa的强度梯次，与国际接轨。

《混凝土结构设计规范》GB50010-2010第4.2.1条：混凝土结构的钢筋应按下列规定选用：1纵向受力普通钢筋宜采用HRB400、HRB500、HRBF400、HRBF500钢筋，也可采用HRB335、HRBF335、HPB300、RRB400钢筋；2箍筋宜采用HRB400、HRBF400、HPB300、HRB500、HRBF500钢筋，也可采用HRB335、HRBF335钢筋；P54混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造（一）混凝土保护层的最小厚度（mm）1、板、墙15mm；梁、柱20mm。

11G101系列平法梁钢筋计算

3600
250 250
首先判断支座是否可以直锚。
当(支座宽—b—D)≥ LaE时，可直锚。直锚长度 =max(Lae,0.5hc ＋5d)
当(支座宽—b—D) ＜ LaE 弯锚长度=max(Lae，0.4Lae ＋ 15d，0.5hc － b ＋
时，需弯锚。
15d)
hc—b—D=500 —20—25=455 ＜ Lae=34d=1.15*33d=1.15×33 ×25=949，所以需弯锚。左支座需弯锚，右支座亦弯锚。
250 250
N＝2×2＝4根
框架梁配筋及钢筋计算演示
KL1(3)350*500 A8@100/150(4) 2B25 G2B16
2#
3#
4B25 1#
6B25 4/2
4# (2B16)
一级抗震砼C30
HPB300级钢筋基本锚固长度LaE＝ξaELa=1.15*35d HRB335级钢筋基本锚固长度LaE＝ξaELa=1.15*33d
3# 5#
6B25 4/2
4# (2B16)
一级抗震砼C30
HPB300级钢筋基本锚固长度LaE＝ξaELa=1.15*35d HRB335级钢筋基本锚固长度LaE＝ξaELa=1.15*33d
6B25 4/2
5# 3#
2# 4B25
4B25
9#
250 250
9#
6#
400
360
0
6B25
7#
2/4
15*25,500－20＋15*25} ＝3150/3＋max{949，755，855} ＝1050＋949 ＝1999mm
N＝2×2＝4根
250 250
框架梁配筋及钢筋计算演示

11G101钢筋搭接（锚固）长度计算

11G101钢筋搭接（锚固）长度计算11G101中钢筋绑扎搭接（锚固）长度计算(ζ读Ze ta)在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，LI：纵向受拉钢筋绑扎搭接长度非抗震Ll=ζl laLIE：纵向受拉钢筋绑扎搭接长度抗震LlELaE：抗震锚固长度laELa：受拉钢筋锚固长度la，不应小于200。

ζI：是表中纵向受拉钢筋搭接长度修正系数，是表中纵向受拉钢筋搭接长度修正系数。

取值是按纵向钢筋搭接接头面积百分率（%），当纵向钢筋搭接接头面积百分率（%）≤25、50、100，ζl分别取1.2、1.4、1.6。

注：当锚固区保护层厚度在两者中间时按内插值。

d为锚固钢筋直径。

）｝当多于一项时，可按连乘计算，但不应小于0.6。

ζaE：为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。

常用计算公式：LIE=ζI LaELaE=ζaE LaLa=ζa Lab如不发生ζa则 La= Lab即LaE=ζaE × Lab查表中LabE是=ζaE × Lab得到的数值即LIE=ζI LabE2014-10-2，义平11G101中钢筋的绑扎搭接（搭接）长度的计算在11G10系列图集，11G101—1、11G101—2、11G101—3中，分别在55、18、56页上，都有：“纵向受拉钢筋绑扎搭接长度Ll、LlE”一表。

(仅供参考)11G101-1手工计算钢筋公式(梁、板、柱)

第一章梁第一节抗震楼层框架梁纵筋计算（11G101-1 P79）1、上部贯通筋（可采用直锚或弯锚）上部贯通筋（上通长筋）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋（可采用直锚或弯锚）端支座负筋长度：第一排为Ln1/3＋端支座锚固值；第二排为Ln1/4＋端支座锚固值中间支座负筋长度：第一排为max{Ln（i），Ln（i+1）}/3×2+支座（柱）宽；第二排为max{Ln（i），Ln（i+1）}/4×2+支座（柱）宽注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，该跨为“小跨”，支座负筋全跨通过3、下部钢筋（可采用直锚或弯锚）下部钢筋长度＝净跨长＋左右支座锚固值支座锚固：直锚和弯锚①支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

②支座宽≤Lae或≤0.5Hc＋5d，为弯锚：梁上部端支座弯锚：取max{0.4Labe，0.5Hc＋5d}+15d 或端柱宽b-柱混凝土保护层c-柱外侧纵筋d+15d（伸至柱外侧纵筋的内侧）。

梁下部端支座弯锚：取max{0.4Labe，0.5Hc＋5d}+15d 或端柱宽b-柱混凝土保护层c-柱外侧纵筋d-梁上部纵筋d+15d（伸至梁上部纵筋弯钩段的内侧）或端柱宽b-柱混凝土保护层c-柱外侧纵筋d+15d（伸至柱外侧纵筋的内侧）。

③钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：抗扭钢筋长度＝净跨长＋2×Lae（锚固方式同下部纵筋）5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）拉筋根数：一排拉筋的根数＝布筋长度/布筋间距，排数=腰筋的根数/26、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d箍筋根数＝加密区根数+非加密区根数加密区根数=（加密区长度-50）/加密区间距+1非加密区根数=（非加密区长度）/非加密区间距-1注意：①加密区在梁的两端均有；②钢筋混凝土保护层厚度为构件边缘至最外层钢筋的距离。

剪力墙钢筋的计算

剪力墙钢筋的计算在建筑结构中，剪力墙扮演着至关重要的角色，它承担着水平和竖向荷载，确保建筑物的稳定性和安全性。

而剪力墙钢筋的计算则是结构设计中的关键环节之一，其准确性直接关系到剪力墙的承载能力和结构的可靠性。

接下来，让我们深入探讨一下剪力墙钢筋的计算方法和相关要点。

首先，我们需要了解剪力墙的基本构成和受力特点。

剪力墙通常由混凝土和钢筋组成，其主要承受水平地震作用和风力等水平荷载，以及建筑物自身的重力等竖向荷载。

在水平荷载作用下，剪力墙会产生弯曲变形，因此需要配置纵向钢筋和横向钢筋来抵抗拉力和剪力。

纵向钢筋的计算主要考虑其承受的拉力。

一般来说，我们需要根据剪力墙所承受的弯矩和轴力，通过结构力学的方法计算出纵向钢筋的拉力。

然后，根据钢筋的强度和设计要求，确定所需纵向钢筋的面积。

在计算过程中，还需要考虑剪力墙的边界条件，例如端部约束情况和墙身的长度等因素。

横向钢筋的计算则主要是为了抵抗剪力。

剪力墙中的剪力分布并不是均匀的，通常在底部和端部较大。

因此，在设计横向钢筋时，需要根据剪力的分布情况进行合理配置。

一般采用箍筋或水平分布钢筋的形式，其间距和直径需要满足规范要求，以确保剪力墙具有足够的抗剪能力。

在计算剪力墙钢筋时，还需要考虑抗震要求。

地震作用下，剪力墙的受力情况更加复杂，对钢筋的配置要求也更高。

例如，为了增加剪力墙的延性，在抗震设计中通常会要求纵向钢筋的配筋率适当提高，并且在剪力墙的端部和转角处设置加强钢筋。

此外，混凝土的强度等级也会对剪力墙钢筋的计算产生影响。

较高强度等级的混凝土可以提高剪力墙的承载能力，但同时也会对钢筋的锚固和连接提出更高的要求。

接下来，让我们通过一个实际的例子来具体说明剪力墙钢筋的计算过程。

假设我们有一个高度为 3 米，宽度为 2 米的剪力墙，设计承受的水平地震作用产生的弯矩为 1000kN·m，轴力为 500kN。

混凝土强度等级为 C30，纵向钢筋采用 HRB400 级钢筋。

11G101各构件计算规则汇总

多出钢筋向上伸入1.2LaE
下柱比上柱钢筋直径大
中间层变截面
△/Hb＞1/6
上部钢筋向下伸入1.2LaE，下部钢筋伸入到柱顶弯折12d
11G101-1第60页
△/Hb≤1/6
不影响钢筋，直过。
柱在基础内插筋
保护层＞5d:
Hj＞LaE(La)
间距≤500，且不少于两道矩形封闭箍筋（非复合箍）
纵筋插入基础底部弯折Max（6d且≥150）
梁
（抗震）
上部通长筋
长度=净跨长+左支座+右支座
KL--左、右端支座锚固的取值判断：当hc(柱宽)—保护层≥LaE(0.5hc+5d)时，直锚，长度=Max(LaE,0.5hc+5d);
当hc(柱宽)—保护层＜LaE时，弯锚，长度=hc-保护层+15d。
11G101-1第79页
WKL--当为屋面框架梁时，上部通长筋伸入支座端弯折至梁底
11G101-1第87页
吊筋长度=次梁宽+2﹡50+2﹡（梁宽-2保护层）／正弦45度（60度）+2﹡20d
箍筋
起步距50mm一级：≥2 hb且≥500），二~四级≥1.5hb≥500
11G101-1第85页
根数=2﹡【（加密区长度-50）／加密间距+1】+（非加密区长度／非加密区间距-1）
长度=周长-8﹡保护层+1.9d﹡2+Max(10d，75mm)﹡2
D节点
外侧纵筋长度=顶层层高-顶层非连接区-保护层+柱宽-2*保护层+8d
内侧纵筋长度=顶层层高-顶层非连接区-保护层+12d
当梁高-保护层≥LaE时，可不弯折
非连接区=Max(1/6Hn、500、Hc)

11G1011 平法识图和钢筋量计算

上部通长筋支座负筋
架立筋
构造钢筋受扭钢筋
资料仅供参考
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
18
资料仅供参考
梁钢筋的标注方法
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
19
返回
资料仅供参考
梁钢筋的标注方法 ● 梁的平面注写包括集中标注与原位标注
抗震楼层框架梁纵向钢筋构造----端支座直锚
51
资料仅供参考
抗震楼层框架梁纵向钢筋构造----中间支座
52
资料仅供参考
抗震楼层框架梁纵向钢筋构造----中间支座
53
资料仅供参考
抗震楼层框架梁纵向钢筋构造----上部纵筋
平法图集介绍
❖建筑结构施工图平面整体设计方法（简称平法）表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
12
资料仅供参考
平法图集介绍
❖陈青来 ❖被国家科委列为《 “九五”国家级科技成果重
❖ 例： 13Φ10@150/200（4）， 18Φ12@150（4）/200（2），
31
资料仅供参考
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接？连
接的钢筋)，该项为必注值。
❖ 当同排纵筋中既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋相联。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。

11g101钢筋计算规则

一、剪力墙身的规范要求与计算1、剪力墙身插筋(注：所有插筋应插至基础底部配筋表面并做90°弯钩）a.当竖直长度h1≥0.5LaE（≥0.5La），弯折长度a取12d且≥150mm; 其中h1=H-c-2db.当竖直长度h1≥0.6LaE（≥0.6La），弯折长度a取10d且≥150mm；其中h1=H-c-2dc.当竖直长度h1≥0.7LaE（≥0.7La），弯折长度a取8d且≥150mm; 其中h1=H-c-2dd.当竖直长度h1≥0.8LaE（≥0.8La），弯折长度a取6d且≥150mm；其中h1=H-c-2d（注：H为基础厚度；c为基础底部保护层厚度；d为基础纵筋直径；h1为基础内竖直长度）2、a.剪力墙身基础中纵筋长度=竖直长度h1+弯折长度a+剪力墙竖向搭接长度（注：采用搭接时二级抗震等级搭接长度1.2laE，三、四级抗震或非抗震搭接长度1.2LaE、1.2La）b.剪力墙身基础层定位水平筋长度=墙长度-2*墙柱保护层厚度-2*d1（d1为墙柱外侧钢筋直径+2*15dc.楼层剪力墙垂直分布筋长度=层高+1.2倍锚固长度d.楼层剪力墙水平分布筋=墙长度-2*墙柱保护层厚度-2*d1（d1为墙柱外侧钢筋直径）+2*1e.顶层剪力墙垂直分布筋=层高-顶板板厚+1个锚固长度（LaE）（注：a.垂直分布筋根数=[（墙净长度-垂直分布筋间距）/垂直分布筋间距+1]*排数b.水平分布筋单侧根数=[层高-水平分布筋间距/2]/水平分布筋间距+1c.剪力墙身基础中水平定位钢筋根数=max（2；h1/500+1)。

）3.拉筋长度=（b-2c+2d）+max（10d，75）*2+1.9d*2 （注：b墙宽、c保护层厚度、d箍筋直径）拉筋根数=墙净面积/(横向间距*纵向间距）二、剪力墙梁的规范要求与计算1、剪力墙梁纵筋锚入支座的判断：a、当支座宽≥Lae且≥0.5Hc+5d,为直锚，取Max{Lae，0.5Hc+5d}b、当钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚，取Max{Lae，支座宽度-保护层+15d}2、①连梁纵筋两端均采用直锚时，连梁纵向钢筋长度=洞口宽度+2*max(LaE,600)②连梁纵筋两端均为弯锚时，连梁纵向钢筋长度=洞口宽度+（左支座宽-保护层厚度）+（右支座宽-保护③连梁纵筋一端为直锚一端为弯锚时，连梁纵向钢筋长度=洞口宽度+（左支座宽-保护层厚度）+15d+ma④连梁箍筋根数=（洞口宽-2*50）/箍筋间距+1⑤顶层连梁的箍筋:箍筋的直径与跨中相同，间距150mm，距支座边缘100mm开始。

根据11G新平法手把手教你算钢筋

根据11G新平法手把手教你算钢筋KZ5（中柱截面尺寸500x500）柱嵌固在独立基础（DJ）顶采用焊接接头四级抗震一、基础插筋计算（-0.70标高）1、纵筋计算判断柱插筋伸入基础内的长度已知：基础高度hj=700mm，基础保护层厚度为40mm,双向底筋为 14@200纵向钢筋进入基础内的长度h1=700-40-2*14=632mm (查11G101-3 P54或11G101-1 P53)纵筋锚固长度LaE=35d=35*16=560mm﹤h1所以：纵筋在基础内的弯折长度a取值见11G101-3 P59图一（若h1≤la E 则a取值见11G101-3 P59图二 a=15d）a=max（6d,150）=max(96,150) 取150mm基础插筋长度=Hn1/3+h1+a (见11G101-1 P57=1/3（3870+700-600）+632+150=3970/3+782=1323.3+782=2105.3mm钢筋的根数N=12根总长度=12*2105.3=25263.6mm=25.264m2、箍筋计算见11G101-1 P61(若有地下室见P58)柱保护层厚度c=20mm⑴大箍筋长度=〔（B-2c）+(H-2c)〕*2-4ds+2*13.6d=〔(500-2*20)+(500-2*20)〕*2-4*8+2*13.6*8 =〔460+460〕*2-4*8+2*13.6*8=1808+217.6=2025.8mm大箍筋个数=Hn1/3中的个数+基础内的个数说明：底部加密区有两个条件：①柱底非连接区加密；②±0.00有刚性地面上下各500高的区域设加密区(见11G329-1 P24`27 若室外地面也有刚性地面时也按此方法计算)。

本工程KZ5在±0.00有刚性地面，如底部非连接区和±0.00上下各500高的区域加密区有重叠时，取大值。

基础内的个数=（hj-c-2d-100-100）/500+1≧2=（700-40-2*14-200）/500+1=0.86+1=1.86 取2根11G101-3 P59图一、二柱根部Hn1/3部分的个数=（Hn1/3-50）/加密区间距+1=（3970/3-50）/100+1=（1323.3-50）/100+1=12.7+1=13.7≈14根总长度=（2+14）*2025.8=32412.8mm=32.413m⑵小箍筋长度横向箍筋长度=〔（H-2c）+（（B-2c-d*2-Dc）/（n-1)*1+D〕*2+2*13.6d=〔（500-2*20）+（（500-2*20-8*2-16）/(4-1）)*1+16〕*2+2*13.6*8=〔460+（（460-16-16）/3）*1+16〕*2+217.6 =（460+158.7）*2+217.6=1237.3+217.6=1454.9mm横向箍筋个数=大箍筋个数=14根（基础内不设）总长度=14*1454.9=20368.6mm=20.369m纵向箍筋长度（小）与横向相同L=1454.9mm总长度=14*1454.9=20368.6mm=20.369m二、首层钢筋计算（-0.70~3.870标高）1、纵筋长度=首层层高-本层底部非连接区长度+上一层非连接区长度 =（3870+700）-3970/3+max（Hn2/6，柱长边，500）((见11G101-1 P57 )=4570-1323.3+max（2700/6,500,500）=4570-1323.3+500=3746.7mm根数N=12根总长度=12*3746.7=44960.4mm=44.96m2、箍筋计算⑴大箍筋长度同插筋=2025.8mm箍筋个数=柱上部非连接区/加密区间距+1+梁高/加密区间距+（首层层高-底部非连接区-上部非连接区-梁高）/非加密区间距-1 (见11G101-1 P61 )=max（Hn1/6，hc，500）/100+1+600/100+〔4570-Hn1/3-max（3970/6,500,500）-600〕/200-1=max（3970/6，500，500）/100+1+600/100+〔4570-3970/3-max（3970/6,500,500）-600〕/200-1=662/100+1+6+(4570-1323.3-662-600)/200-1=(6.62+1)+6+(1984.7/200-1)=8+6+9=23根总长度=23*2025.8=46593.4mm=46.593m⑵小箍筋长度纵向、横向（小）箍筋同插筋长度=1454.9mm纵向、横向（小）箍筋根数分别=大箍筋个数=18根横向（小）箍筋总长度=18*1454.9mm=26188.2mm=26.188m纵向（小）箍筋总长度=横向（小）箍筋总长度=26.188m三、二层钢筋计算（3.870~7.170标高）1、纵筋计算 (见11G101-1 P57 )纵筋长度=二层层高-本层底部非连接区长度+上一层底部非连接区长度=3300-max（Hn2/6，hc，500）+max（Hn3/6，hc，500）=3300-500+500=3300mm根数N=12根总长度=12*3300=39600mm=39.6m2、箍筋计算(见11G101-1 P61 )⑴大箍筋长度同首层大箍筋长度=2025.8mm大箍筋个数=本层底部非连接区-50/加密区间距+1+本层上部非连接区/加密区间距+1+三层梁高/加密区间距+（本层层高-底部非连接区-上部非连接区-梁高）/非加密区间距-1=500/100+1+500/100+1+600/100+（3300-500-500-600）/200-1=（5+1）+（5+1）+6+1700/200-1=6+6+6+8.5-1=18+9-1=26根总长度=26*2025.8=52670.8mm=52.671m⑵纵、横向小箍筋长度同首层小箍筋长度=1454.9mm纵、横向小箍筋个数分别=大箍筋个数=26根纵向（小）箍筋总长度=26*1454.9=37827.4mm=37.827m横向（小）箍筋总长度=37.827m四、顶层钢筋计算（7.170~10.470标高）1、纵筋计算(见11G101-1 P60 )(角柱及边柱见11G101-1 B 大样)判别柱顶是否直锚LaE=35d=35*16=560﹤hb-c-db=600-20-8=572mm可以直锚(见11G101-1 P60大样 D )；若LaE＞hb- c-db则需弯锚，见11G101-1 P60大样A.B纵向钢筋长度=顶层层高-本层底部非连接区-屋面梁高+锚固长度=3300-max（Hn3/6，hc，500）-600+hb-c-db =3300-max（2700/6,500,500）-600+572=3300-500-600+572=2772mm钢筋根数N=12根总长度=12*2772=33264mm=33.264m角柱、边柱纵筋锚固长度取值①内侧钢筋计算方法同中柱②外侧钢筋锚固长度= max（1.5LaE，hb-c-db+15d）2、箍筋计算(见11G101-1 P61 )⑴大箍筋长度同二层=2025.8mm箍筋个数=本层底部非连接区/加密区间距+1+本层上部非连接区/加密区间距+1+屋面梁高/加密区间距+（本层层高-底部非连接区-上部非连接区-梁高）/非加密区间距-1=（500/100+1）+（500/100+1）+600/100+（3300-500-500-600）/200-1=6+6+6+1700/200-1=6+6+6+（8.5-1）=26根箍筋总长度=26*2025.8=52670.8mm=52.671m⑵纵、横向小箍筋长度同二层小箍筋长度=1454.9mm纵、横向小箍筋个数分别=大箍筋个数=26根纵向（小）箍筋总长度=26*1454.9=37827.4mm=37.827m 横向（小）箍筋总长度=37.827mWKL3 钢筋计算WKL3(2) 240×570 6@100/200(2),218砼C30 ，纵筋HRB400级、四级抗震查11G101-1 P53 LaE=35d，查11G101-1 P54 C=20mm（一）通长筋计算（通筋为218）判断是否直锚La E=35*18=630mmhc-c-dc-Dc=406mm La E>hc-c-dc-Dc (只能弯锚)•钢筋长度=梁净跨+左支座锚固长度（按屋面）+右支座锚固长度（按屋面）左支座锚固长度= max(0.4La E+h b-d b-c,hc-c-dc-Dc+h b-c-d b)=406+570-20-6=950mm右支座锚固长度=max(0.4La E+h b-d b-c,hc-c-dc-Dc+h b-c-d b)=406+570-20-6=950mm•钢筋长度L=14160+950+950=15640mm 按8m一个接头（一个闪光对焊接头）根数N=2根（二）支座负筋计算1、中间支座负筋 122 L=2×Ln/3+(支座宽)450•钢筋长度L=2×(7200-330-225)/3+(支座宽)450=4880mm 根数N=1根（三）底筋计算1、○3轴交A~C轴处（2跨）底筋222 按贯通计算.钢筋长度L=净长+左锚长度+右锚长度净长=14400-330-330=13740mm左锚长度=max﹛0.4la E+15d,hc-c-dc-Dc+15d﹜=406+15*22=736mm右锚长度（直锚）=max﹛0.4la E+15d,hc-c-dc-Dc+15d﹜=406+15*22=736mm•钢筋长度L=13740+736+736=15212mm,根数N=2根（四）箍筋计算1、○3轴交B~C轴处6@100/200(2)a、箍筋长度=（B+H-4c）*2—4d+3.6d*2+max﹛10d，75mm﹜*2=（240+570—4×20）*2—4*6+3.6*6*2+75*2=1460-24+43.2+150=1629.2mmb、箍筋根数=左加密区根数+右加密区根数+非加密区根数（四级抗震，取≥1.5h b且≥500mm，查11G101—1，P83）左加密区根数=（1.5×梁高-50）／加密区间距+1=（1.5×570—50）／100+1=9根右加密区根数=（1.5×梁高-50）／加密区间距+1=（1.5×570—50）／100+1=9根非加密区根数=（净跨长-左加密区长-右加密区长）／非加密区间距-1=（7200-330-225-855-855）／200-1=24根主次梁交接处附加箍筋个数 2*3=6根此跨箍筋总根数=9*2+24+6=48根（2）、○3轴交A~B轴处6@100/200(2)a、箍筋长度=（B+H-4c）*2—4d+3.6d*2+max﹛10d，75mm﹜*2=（240+570—4×20）*2—4*6+3.6*6*2+75*2=1460-24+43.2+150=1629.2mmb、箍筋根数=左加密区根数+右加密区根数+非加密区根数（四级抗震，取≥1.5h b且≥500mm，查11G101—1，P83）左加密区根数=（1.5×梁高-50）／加密区间距+1=（1.5×570—50）／100+1=9根右加密区根数=（1.5×梁高-50）／加密区间距+1=（1.5×570—50）／100+1=9根非加密区根数=（净跨长-左加密区长-右加密区长）／非加密区间距-1=（7200-330-225-855-855）／200-1=24根此跨箍筋总根数=9×2+24=42根WKL3(2)①轴交A~C轴处箍筋总根数=90根WL7(1) 钢筋计算WL7(1) 150×350 6@200(2),212; 218砼C30 ，纵筋HRB400级、四级抗震查11G101-1 P53 La=35d，查11G101-1 P54 C=20mm（一）通筋计算212判断是否直锚La=35*12=420mmb b-c-d b-D b=240-20-6-20=194mm La> b b-c-d b-D (只能弯锚) •钢筋长度=梁净跨+左支座锚固长度+右支座锚固长度左支座锚固长度=max(0.35La E+15d, b b-c-d b-D +15d)=(0.35*420+15*12，240-20-6-20+15*12)= max(327,374)=374mm右支座锚固长度= max(0.35La E+15d, b b-c-d b-D +15d)= max (0.35*420+15*12，240-20-6-12+15*12)= max(327,382)=382mm钢筋长度L=3600-120*2+374+382=4116mm 根数N=2根（二）底筋计算2181、判别： 12d=12*18=216mm>b b-c-d b-D b=240-20-6-20=194mm，弯锚查11G101-1 P55 六种做法任选一种，直线段可减少5d(按2010版混凝土规范确定),选第一种做法最小锚固长度=12d-5d+15d=22d=22*18=396mm选第二种做法最小锚固长度=12d-5d+8.6d=15.6d=15.6*18=281mm或按下式计算第一种锚固长度=max(b b-c-d b-D b+15d，22d)第二种锚固长度=max(b b-c-d b-D b+15d，8.6d)钢筋长度L=梁净跨+左支座锚固长度+右支座锚固长度左支座锚固长度=15*18+240-20-6-20=464mm右支座锚固长度=左支座锚固长度钢筋长度L=3600-120*2+464*2=4288mm 根数N=2根（三）箍筋计算a、箍筋长度=（B+H-4c）*2—4d+3.6d*2+5d*2=（150+350—4×20）*2—4*6+3.6*6*2+5*6*2=919.5mmb、箍筋根数=(梁净跨-2*50)/箍筋间距+1= ( 3600-240-100)/200+1=18根箍筋总长度=919.5*18=16551 mm=16.51mWL6(2) 钢筋计算WL6(2) 240*550 6@200(2), (212)砼C30 ，纵筋HRB400级、四级抗震查11G101-1 P53 La=35d，查11G101-1 P54 C=20mm（一）支座负筋计算边支座214, 中间支座214 判断是否直锚La E=35*14=490mmb b-c-d b-D b =192mm La> b b-c-d b-D b (只能弯锚)1、左、右支座负筋214根数N=2*2=4根钢筋长度=（3600-240）/5+max（0.35la+15d, b b-c-d b-D b +15d）=672+402=1074mm2、中间支座负筋214钢筋长度=max(Ln1/3,Ln2/3)*2+支座宽= (3600-240/3）*2+240=2480 根数N=2根（二）架立筋计算212第一跨钢筋长度L=梁净长-边支座钢筋伸入跨中长度-中间支座钢筋伸入跨中长度+搭接长度*2钢筋长度L=3600-240-(3600-240)/5- (3600-240)/3+150*2=3360-672-1120+300=1868mm 根数N=2根第二跨钢筋长度同上L=1868mm 根数N=2根（三）底筋计算218，216a、第一跨钢筋长度 218判别： 12d> bb-c-db-Db，弯锚钢筋长度L=梁净跨+左支座锚固长度+右支座锚固长度左支座锚固长度=15*18+240-20-8-20=462mm右支座锚固长度=12*18=216mm钢筋长度L=3600-120*2+462+216=4038mm 根数N=2根b、第二跨钢筋长度216判别：12d=192＜bb-c-db-Db=240-20-6-12=202，直锚钢筋长度L=梁净跨+左支座锚固长度+右支座锚固长度左支座锚固长度=12*16=192mm右座锚固长度=192mm钢筋长度L=3600-120*2+192*2=3744mm 根数N=2根（四）箍筋计算a、箍筋长度=（B+H-4c）*2—4d+3.6d*2+5d*2=（240+550—4×20）*2—4*6+3.6*6*2+5*6*2=1499.2mmb、箍筋根数=(净跨长-2*50)/箍筋间距+1=[(3360-100)/200+1]*2=36根WL2(2A) 钢筋计算WL2(1A) 240*550 6@150/200(2), (212) 砼C30 ，纵筋HRB400级、四级抗震查11G101-1 P53 La=35d，查11G101-1 P54 C=20mm（一）支座负筋计算322, 216a、B轴线支座负筋长度判断是否直锚La=35*16=560mmb b-c-d b-D b =192mm La E> b b-c-d b-D b (只能弯锚)负筋长度L=梁净长/5+ max(0.35La E+15d, b b-c-d b-D b +15d)钢筋长度L =(7200-120-120)/5+max(0.35La E+15d, b b-c-d b-D b +15d)=(7200-120-120)/5+max(0.35*560+15*16,192+15*16)=1828mmb、悬挑端纵筋与A轴线支座负筋连通322钢筋长度L= max(梁右跨净长/3,悬挑端净长/3) +梁支座宽+悬挑端净长-C+12d 钢筋长度L=max{(7200-120-120)/3,(1500-120)/3}+240+(1500- 120+120-20)+12*22=4304mm 根数N=3根（二）内跨架立筋计算212钢筋长度=梁净长-边支座钢筋伸入跨中长度-悬挑端钢筋伸入跨中长度+搭接长度*2=7200-240-（7200-240）/5-（7200-240）/3+150*2=3548mm 根数N=2根（三）底筋计算A、跨中底筋 325判别： 12d=12*25=300mm>b b-c-d b-D b，弯锚钢筋长度L=梁净跨+左支座锚固长度+右支座锚固长度A轴线支座钢筋锚固长度= b b-c-d b-D b +15d=567mmB轴线支座钢筋锚固长度= b b-c-d b-D b +15d=563mm钢筋长度L=7200-240+567+563=8090mm根数N=3根B、悬挑跨下部钢筋长度212钢筋长度L=悬挑端净长-C+15d钢筋长度L=1500-120+120-20+15*12=1660mm 根数N=2根（四）箍筋计算a、A~B轴线间（内跨）箍筋长度L=（B+H-4c）*2—4d+3.6d*2+5d*2=（240+550—4×20）*2—4*6+3.6*6*2+5*6*2 =1499.2mm 箍筋根数=(梁净跨长-2*50)/箍筋间距+1=(7200-240-100)/200+1=36根附加箍筋2*3=6根总根数=36+2*3=42根b、悬挑跨箍筋长度L=（B+H-4c）*2-4d+3.6d*2+5d*2=（240+550—4*20）*2-4*8+3.6*8*2+5*8*2 =1525.6mm箍筋根数=(净跨长-50-c)/箍筋间距+1=(1500-120+120-50-20)/200+1=9根总根数=42+9=51根。

11G101剪力墙钢筋计算方法

11G101剪力墙钢筋计算方法在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。

需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋（11G101-1第68页）1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层（搭接及锚固长度均为1.2lae）内侧钢筋＝墙长-保护层+弯折（弯折10d和15d两种，注意区分）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.8Lae （12G101-1 3-6页）内侧钢筋长度＝墙长-保护层+弯折（弯折10d和15d两种，注意区分）水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）2、墙端为端柱时（算量时多参看图集的示意图）A、外侧钢筋连续通过（图集中没有连通的情况，因为考虑实际施工时，为便于施工，尽量断开，不考虑连通）B、外侧钢筋不连续通过外侧钢筋长度＝墙长+端柱截面长度(≥0.6lae)-保护层+15d内侧钢筋长度＝墙长+端柱截面长度(≥0.6lae)-保护层+15d水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。

3、剪力墙墙身有洞口时当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。

二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度＝基础插筋（由基础厚度分为两种情况）＋首层层高＋伸入上层的搭接长度（搭接长度取决于机械连接方式）当基础厚度≥lae时，基础插筋长度=lae+ Max{6d，150 }。

当基础厚度≤lae时，基础插筋长度=基础厚度-保护层+ 15d。

剪力墙钢筋计算
