机械密封的主要参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]机械密封的主要参数核心提示：端面液膜压力为了保证端面间有一层稳定的液膜（半液体润滑或边界润滑膜），就必须控制端面承受的载荷W，而W值究竟多大合适，是与液膜承载能力密切相关的。
与平面轴承……端面液膜压力为了保证端面间有一层稳定的液膜（半液体润滑或边界润滑膜），就必须控制端面承受的载荷W，而W值究竟多大合适，是与液膜承载能力密切相关的。
与平面轴承类似，机械密封端面间隙液膜的承载能力，称为端面液膜的压力，它包括了液膜的压力和液膜动压力两部分。
液膜静压力当密封间隙有微量泄漏时，由于密封环内、外径处的压差促使流体流动，而流体通过缝隙受到密封面的节流作用，压力将逐步降低。
假设密封端面间隙内流体流动的单位阻力沿半径方向是不变的，则流体沿半径r的压力降呈线性分布（图7-11）。
例如中等粘度的流体（如水），其沿径向的压力就近似于三角形分布，低粘度液体（如液态丙烷等）则呈凹形，高粘度液体（如重油）压力缝补呈凸形。
端面间的液膜静压力是力图使端面开启的力，设沿半径方向r处，宽度为dr的环面积上液膜静压力为pr，设密封流体压力为p，则作用于密封面上的开启力R为液膜动压力机械密封环端面即使经过精细的研磨加工，在微观上仍然存在一定的波度，当两个端彼此相对滑动时，由于液膜作用会产生动压效应。
有纳威斯托克斯(Novier-Stokes)方程：如图7-13，设二平面间存在一定的斜楔，随着间隙减小，液压增大，而斜楔的进出口处，则流量压差为零，故有—液压最大值，对应该处的液膜厚度为h关于机械密封液体动压效应的形成和分析，有许多不同的观点和力学模型。
由于密封面微观状态的影响因素很多，以及实验技术的困难，目前还不能提出能直接用于设计计算的公式。
但对于机械密封设计的正确分析，具有一定的理论指导意义。
载荷系数机械密封的载荷系数是在摩擦副轴向力平衡下，各项轴向力与密封上最大介质压力的比值，它反应了各种轴向力的作用和大小。
钢铁焦化机封对照表
108U-50
21
高炉净环系统反冲洗供水泵
250S-24
1527-65
22
高炉直流水系统增压泵
200S-95
1527-65
23
循环水泵
YCB410.6-1
QHH-80
24
循环水泵
65LW25-15
109-15
25
循环水泵
200LW400-10
109-55
26
循环水泵
100LW100-10

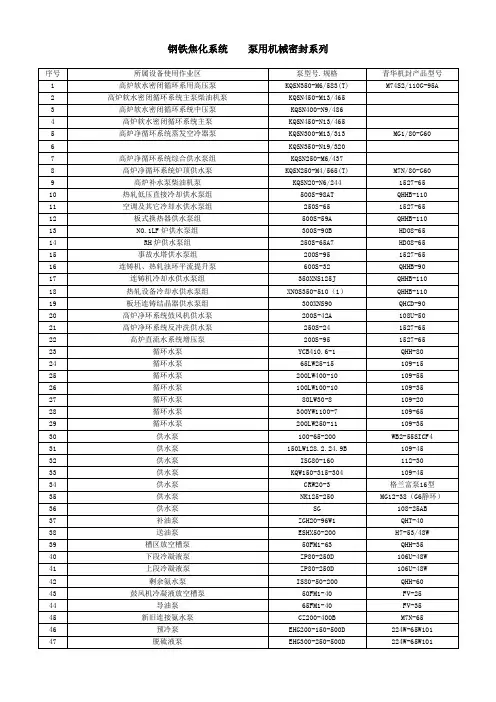

钢铁焦化系统泵用机械密封系列
