织物撕裂仪_撕裂强度测试仪实验原理

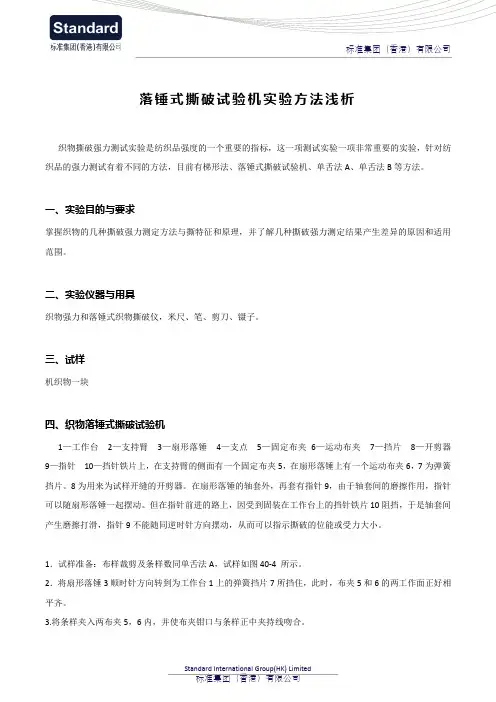

落锤式撕破试验机实验方法浅析
落锤式撕破试验机实验方法浅析织物撕破强力测试实验是纺织品强度的一个重要的指标，这一项测试实验一项非常重要的实验，针对纺织品的强力测试有着不同的方法，目前有梯形法、落锤式撕破试验机、单舌法A、单舌法B等方法。
一、实验目的与要求掌握织物的几种撕破强力测定方法与撕特征和原理，并了解几种撕破强力测定结果产生差异的原因和适用范围。
二、实验仪器与用具织物强力和落锤式织物撕破仪，米尺、笔、剪刀、镊子。
三、试样机织物一块四、织物落锤式撕破试验机1—工作台 2—支持臂 3—扇形落锤 4—支点 5—固定布夹6—运动布夹 7—挡片 8—开剪器9—指针 10—挡针铁片上，在支持臂的侧面有一个固定布夹5，在扇形落锤上有一个运动布夹6，7为弹簧挡片。
8为用来为试样开缝的开剪器。
在扇形落锤的轴套外，再套有指针9，由于轴套间的磨擦作用，指针可以随扇形落锤一起摆动。
但在指针前进的路上，因受到固装在工作台上的挡针铁片10阻挡，于是轴套间产生磨擦打滑，指针9不能随同逆时针方向摆动，从而可以指示撕破的位能或受力大小。
1．试样准备：布样裁剪及条样数同单舌法A，试样如图40-4 所示。
2．将扇形落锤3顺时针方向转到为工作台1上的弹簧挡片7所挡住，此时，布夹5和6的两工作面正好相平齐。
3.将条样夹入两布夹5，6内，并使布夹钳口与条样正中夹持线吻合。
4.扳动开剪器8，对试样剪取规定长度的单缝。
5.按下弹簧挡片7，释去对扇形落锤3的制动，扇形落锤3即反时针摆落，布夹6也随同摆落，使条样对撕，直至全部撕破为止。
记录指针9所示的撕破强力。
将仪器复位。
取下试样。
一次试验完成（试验时，试条滑动或钳口处断裂时，换试条重做）。
机织物撕裂破坏机理及实验
机织物撕裂破坏机理及实验衣服在经过一段时间的穿用后, 由于摩擦使织物中的纱线变细 , 所以织物内局部纱线受力就会形成裂缝。
纺织品在使用过程中, 如果长期受到局部集中负荷的作用 ,就可能达到其强力极限而被撕破形成裂缝, 使织物受到破坏;若织物被勾住,或者织物的局部被握持,在外力作用下也会使织物被撕成两半 ;织物受到的这样一些损坏, 通常称为撕裂。
在军用服装、童装、帐蓬和伞布面料的使用及涂层织物的性能测试时, 需要对机织物的撕裂强度进行测试。
目前, 较为常见的织物的撕裂强度测试方法是单缝法、梯形法和落锤法等。
1.机织物的撕裂机理本文采用比较有代表性的单缝法来分析机织物的撕裂过程 ,所讨论的是沿着织物纬向撕裂,经纱断裂的情况。
在单缝法撕裂时, 织物裂口处形成一个受力三角形。
当试样中受力的纬纱逐渐上下分开时, 不直接受力的经纱开始与受力的纬纱有某些相对滑动,并逐渐靠拢 ,形成一个近似的三角形区域。
在撕裂口底部 ,受力三角形中的经纱共同受拉力 ,其中三角形底边第一根经纱受力最大,其他各经纱受力按一定的负荷级差逐渐减弱。
由于纱线间摩擦阻力的作用, 滑动是有限的。
在滑动时, 经纱的张力迅速增大 , 变形伸长也急剧增加。
当构成受力三角形底边的第一根经纱拉伸至断裂伸长时 ,这根经纱断裂,第二根经纱的受力状态立即转化为第一根经纱断裂前的状态 ,如此反复, 经纱一根接一根的连续断裂 ,形成刀切一样的断裂面。
由此可见, 单缝法撕裂时,断裂的纱线是非受拉系统的纱线, 拉伸力的方向与断裂纱线的原轴向垂直。
2 实验部分2 .1 实验仪器YG065 型织物电子强力实验仪。
2 .2 实验方法采用单缝法撕裂强力实验方法 ,在试样的纵向中间剪开一条 10 cm 的口子 ,左右两边上下分开夹持在织物强力机的两个夹头中, 进行纬向撕裂实验。
2 .3 实验试样6 种不同原料、不同组织、不同结构的试样,织物品种规格见表 1 。
3 实验参数对织物撕破强力的影响分别选取不同拉伸速度和隔距长度, 讨论实验参数对织物撕破强力的影响。
织物撕裂仪_织物单缝法撕裂机理的探讨
标准集团（香港）有限公司
Standard International Group(HK) Limited
标准集团（香港）有限公司
织物撕裂仪_织物单缝法撕裂机理的探讨
落锤式织物撕裂仪，或称织物撕裂强度测试仪，是采用单缝撕裂的方法测试织物撕破强力或强度的方法。
那么，就落锤式织物撕裂仪来说，织物的撕破机理是怎样的呢？
织物撕裂仪对织物进行撕裂时（单缝撕裂），裂口处形成一个受力三角区：即当织物受力的纱线上下分开时，不直接受力的纱线开始与之相对滑动，并逐渐靠拢形成三角区，如图所示。
由于纱线具有一定的断裂强力以及纱线间存在摩擦阻力，其相对滑动被限制。
在滑动时，纱线的张力迅速增大，相应的变形伸长也急剧增加。
当构成受力三角区的底边的第一根纱线变形至断裂伸长时，这根纱线即告断裂，从而获得了某一断裂负荷的极大值。
这时除第一根纱线外，其临近的其他横向纱线也担负着部分外力，但外力随第一根纱线的远离而逐渐减小，所以撕裂强力的某一个极大值远比单纱强力大。
之后，下一根纱线开始成受力三角区的底边，这样横向纱线依次陆续断裂直至织物被撕破。
撕裂检测仪的参数特点与原理
撕裂检测仪的参数特点与原理概述撕裂检测仪是一种用于测量材料撕裂强度的设备，主要适用于装订材料、纸张、膜等材料的撕裂强度测量。
本文将主要介绍撕裂检测仪的参数特点与原理。
参数特点压力精确度撕裂检测仪在测试撕裂强度时，需要施加特定的压力，因此压力精确度是一个非常重要的参数特点。
通常情况下，撕裂检测仪的压力精确度应在±0.5%以内才能保证测试结果的准确性。
载荷传感器撕裂检测仪的载荷传感器是用于测量施加在样品上的载荷大小，通常采用电阻应变式传感器或压电式传感器。
相比于电阻应变式传感器，压电式传感器的响应速度更快，更适合用于高频测试。
时钟计时器撕裂检测仪通常都配备有时钟计时器，用于精确测量样品在施加特定载荷下撕裂所需的时间。
通常情况下，时钟计时器的精确度应在±0.01秒以内才能保证测试结果的准确性。
参数显示器撕裂检测仪的参数显示器用于显示测试时测量到的参数，包括施加在样品上的压力、载荷大小、撕裂所需时间等。
有些高端撕裂检测仪还配备有数据处理功能，可以即时计算出样品的撕裂强度，并自动将结果输出到参数显示器上。
原理撕裂检测仪的原理基于力学原理，其撕裂测试过程可以简化为以下几个步骤：1.在样品的中央缺口处夹紧样品，并施加特定的测试压力；2.开始施加载荷，载荷大小会通过载荷传感器传递给撕裂检测仪；3.当载荷达到一定大小时，样品会发生撕裂并断开，此时时钟计时器开始计时；4.当载荷下降到一定阈值时，测试结束，时钟计时器停止计时；5.撕裂检测仪会根据测量到的载荷和时间计算出样品的撕裂强度，并将结果展示在参数显示器上。
结论撕裂检测仪是一种测量材料撕裂强度的实用设备，在材料生产、质检、研发等领域都有着广泛的应用。
撕裂检测仪的参数特点和原理对于测试结果的准确性和设备的使用效果至关重要，因此在购买和使用撕裂检测仪时需特别注意这些参数特点和原理。
织物撕破强力机的撕破机理
织物撕破强力机的撕破机理A : 摆锤法撕破强力夹所夹持部位；当重锤瞬间下落时，样品会从撕破三角区域第一根纱线开始断裂；直到整个样品被撕破；那么从第一根断裂的纵向纱和被剪刀的二组横向纱线之间，就形成了一个三角形的区域，这个区域叫做撕破三角区域。
B：裤型法撕破强力裤型法撕破强力原理同摆锤法撕破强力，二者差异在于撕破的速度不一样；摆锤是一种快速撕破，而单舌是一种较慢匀速的撕破。
C：梯形法撕破梯形法与摆锤、单舌完全不同；如果说摆锤法是撕破中一根单纱在战斗，那单舌法就是至少二根或者几根纱在战斗，而梯形法就是一组纱线在战斗，前扑后续，直到样品完全断裂。
从撕破机理图片我们可以看出，梯形法撕破从第一根标红线的纱线开始直到第n根未伸直的止，这一组纱线都在抵抗来自于垂直方向的拉力；所以梯形法撕破与其说是撕破，还不是说是部份纱线的拉伸强力更为贴切。
D：翼形法撕破翼形法撕破强力基本和梯形法撕破的原理一样，只是角度不同而已；角度不同代表参与抵抗拉力的纱线根数不同，所以不能梯形法和翼形法只是同种类型的测试，而测试结果不能相互比较。
各种类型撕破结果比较（仅以平纹棉布为例，因为其他组织结构的面料受组织结构特殊性的影响，撕破的情况比较复杂，这里以平纹为例旨在让大家对撕破各种类型的数据有个大概的了解）总结：摆锤法 < ≈单舌法 < 双舌法 < 翼形法 < 梯形法影响织物撕破强力的主要因素影响织物撕破强力的主要因素首先是原材料，这个大家应该都知道，不同的原材料所表现出来对外界撕破力和拉伸力的抵抗程度有明显的差异。
第二是纱线的性质：①纱线的线密度：这个很好理解，粗一点的自然抗撕破力和抗拉力就好一点。
②纱线是长丝还是短纤维，短纤维如棉，长丝如涤纶长丝，短纤维需要通过加捻的方法使短纤维集合成纱。
长丝可直接成纱用于纺织。
很明显短纤维的强力要低于长丝的强力。
③纱线的捻度，捻度可以使短纤维纱线或者长丝更好的抱合在一起，形成凝聚力，提高强度和弹性，从而可以提高织物的撕破力。
埃莱门多夫法撕裂强度仪原理
埃莱门多夫法撕裂强度仪原理
埃莱门多夫法撕裂强度仪是一种用来测试材料撕裂强度的设备。
它的工作原理基于材料在受力时的变形和破裂，并通过测量破裂的力
和距离来计算材料的撕裂强度。
该仪器由一个夹紧夹具和一个移动平台组成。
在测试开始时，样
品放置在夹具之间，夹具向着相反的方向移动，使样品受到撕裂力。
同时，一个机械振荡器在样品上下移动，以保持其在测试过程中保持
水平和垂直状态。
当样品开始破裂时，弹簧式力传感器将测量到破裂过程中受到的力。
这些力通过一个扭矩测量仪表测量，然后被记录下来。
测试过程
结束后，结果可以被输出到计算机或其他设备中进行进一步分析。
撕裂测试通常需要在标准环境下进行，例如在温度控制的房间中
进行。
这有助于确保测试结果更加精确和一致。
从应用角度来看，埃莱门多夫法撕裂强度仪可以用于测试各种材
料的撕裂性能，例如纸张、塑料、纺织品、皮革、胶带、塑料薄膜等。
它的应用范围非常广泛，并且可以帮助生产商更好的掌握材料的性能和质量，从而制造出更加优质和可靠的产品。
总之，埃莱门多夫法撕裂强度仪是一种精密的测试设备，它能够帮助生产商更好地掌握材料的性能和质量。
它的原理简单易懂，在材料工程和其他领域有着广泛的应用。
撕裂度测试仪
撕裂度测试仪纸张撕裂度测定仪为纸张撕裂强度测定的专用仪器，主要用于纸张撕裂度的测定，也可用于较低强度纸板的撕裂度测定，是造纸、包装、科研和产品质量监督检验等行业和部门理想的实验设备。
其主要技术指标和性能参数符合ISO1974《纸张——撕裂度的测定（爱利门道夫法）和GB455·1《纸板撕裂度的测定法》等标准的有关规.。
撕裂度测定仪(型号LB-SL1000)撕裂度仪的试验原理：将摆锤提升一定高度，使其具备一定的势能，当摆锤在自由下摆时，利用其自身贮存的能量将试样撕裂，由计算机控制系统计算出撕裂试样时消耗的能量，从而得到撕裂试样所需要的力。
蓝博LB-SL1000撕裂度仪符合GB、ISO和ASTM等多种标准的要求；能够同时满足纸张、纸板和塑料薄膜、复合薄膜、纺织品和无纺布等多种材料的撕裂强度的测试。
撕裂度是指将预先切口的试样，继续撕至一定长度所需力的平均值。
（按试样起始切口纵向或横向表示测量结果，单位mN，撕裂指数为撕裂度除以试样的定量，结果以毫牛顿·平方米/克mN·m2/g表示）仪器配有光学旋转编码器，测量撕裂运转时的摆角位置。
技术指标：测量范围：轻摆（50～6500）mN；重摆（500~10000）mN分辨率：0.1mN示值误差：±1%示值变动性：≤1%撕裂力臂：（104 ±1）mm撕裂初始角：（27.5±0.5）°夹纸器间距离：（2.8±0.3）mm试样切口长度：（20±0.5）mm适用标准：GB/T455 GB/T 16578.2ISO1974TAPPI T414 T496DIN EN 21974DIN EN 21974DIN EN ISO 6383-2DIN EN ISO 13937-1产品特点：1.采用高精度角度传感器，使分辨力达0.1mN，确保测试准确度误差在±1%内，该仪器是目前国内精度最高，且用户可用自配砝码进行示值验正的撕裂度仪。
织物撕破强力实验报告
一、实验目的本次实验旨在通过测试不同类型织物的撕破强力，了解和掌握织物在承受局部外力时的抗撕裂性能，为纺织品的选择、设计和使用提供科学依据。
二、实验原理撕破强力是指织物在规定条件下，使其初始切口扩展到一定长度所需的力。
织物的撕破强力与其材料、结构、加工工艺等因素密切相关。
通过测定织物的撕破强力，可以评估其耐撕裂性能。
三、实验材料与仪器1. 实验材料：不同类型织物样品（如棉、麻、丝、毛、化纤等）。
2. 实验仪器：YG（B）033E型数字式撕裂仪、YG（B5）026G型电子织物强力机、剪刀、直尺、夹具等。
四、实验方法1. 样品准备：将织物样品裁剪成规定尺寸的试样，并按照要求进行标记。
2. 测试方法：采用冲击摆锤法和裤型法（单缝）两种方法进行测试。
- 冲击摆锤法：将试样夹持在撕裂仪的夹具中，调整好摆锤的位置和角度，使摆锤击中试样切口处，记录撕裂到规定长度所需的力。
- 裤型法（单缝）：将试样夹持在撕裂仪的夹具中，使试样切口线呈直线，调整好拉伸速率，使试样撕裂到规定长度，记录撕裂所需的力。
3. 数据记录：记录每次实验的撕破强力值，并计算平均值。
五、实验结果与分析1. 冲击摆锤法测试结果：- 棉织物的撕破强力平均值为50N。
- 麻织物的撕破强力平均值为45N。
- 丝绸织物的撕破强力平均值为60N。
- 毛织物的撕破强力平均值为55N。
- 化纤织物的撕破强力平均值为70N。
2. 裤型法（单缝）测试结果：- 棉织物的撕破强力平均值为55N。
- 麻织物的撕破强力平均值为50N。
- 丝绸织物的撕破强力平均值为65N。
- 毛织物的撕破强力平均值为60N。
- 化纤织物的撕破强力平均值为75N。
通过对比分析两种测试方法的结果，可以看出，冲击摆锤法测得的撕破强力普遍高于裤型法（单缝）测得的结果。
这可能是由于冲击摆锤法更能模拟实际撕裂过程，而裤型法（单缝）则更注重试样的撕裂强度。
六、结论1. 织物的撕破强力与其材料、结构、加工工艺等因素密切相关。
织物物理性能检测—织物撕破性能测试(裤型试样撕破)
他的方法。
图2 裤形试样尺寸
图3 宽幅裤形试样尺寸
4．试验步骤
（1）调节上、下夹钳距离为100mm。
（2）调节拉伸速度为100mm/min。
（3）夹持试样
① 50 mm宽试样
将试样的每条裤腿各夹入一只夹具中，切割线与夹具的中心线对齐 ，试样的未切割端处于自由状态，整个试样的夹持状态如图4所示。 注意保证每条裤腿固定于夹具中使撕裂开始时是平行于切口且在撕 力所施的方向上。试验不用预加张力。
一、基本知识
1.基本概念 撕破强力：在规定条件下，使试样上初始切口扩展所需
的力。 峰值：在强力-伸长曲线上，斜率由正变负点处对应的强
力值。 撕破长度：从开始施力至终止，切口扩展的距离。
2．技术依据
GB/T3917.2-2009 《纺织品 织物撕破性能 裤形试样（ 单缝）撕破强力的测定》
（4）试样尺寸
① 50 mm宽试样
试样（见图2）为矩形长条，长（200±2）mm，宽（50±1）mm， 每个试样应从宽度方向的正中切开一长为（100±1）mm的平行于长 度方向的裂口。在条样中间距未切割端（25±1）mm处标出撕裂终 点。
② 200 宽的宽幅试样
当窄幅试样布适合或测定特殊抗撕裂织物的撕破强力时，可使用宽 幅试样。试样尺寸见图3。
② 200 mm宽的宽幅试样
用于夹持的每条裤腿从外面向内折叠平行并指向切口，使每条裤腿 的夹持宽度是切口宽度的一半（见图5，图中1为折叠边）。
织物撕破性能实验报告
织物撕破性能实验报告1. 实验目的本实验旨在评估不同织物的撕破性能，以了解织物的耐久性和质量。
2. 实验原理使用撕破试验仪进行实验，该仪器能够施加力量来撕裂织物。
实验中使用的主要参数包括：撕破强度（Tearing strength），撕破延伸率（Tear elongation）和撕破强度指数（Tearing strength index）。
3. 实验步骤1. 预备工作：根据实验要求，准备不同种类的织物样品，并进行编号。
2. 调整试验仪器：根据织物的厚度和材质，调整撕破试验仪的参数。
3. 样品准备：将织物样品切割成特定的尺寸，确保每个样品的长度和宽度接近。
4. 实验操作：将样品夹在试验仪器的夹持装置中，确保夹持的位置均匀并没有皱褶。
调整撕破试验仪的参数，例如撕破速度、撕破预载荷等。
按下开始按钮，观察实验过程。
5. 数据记录：记录实验数据，包括撕破强度、撕破延伸率和撕破强度指数。
6. 数据分析：根据实验结果，比较不同织物的撕破性能，并进行讨论。
4. 实验结果与数据分析通过实验得到的数据如下表所示：样品编号撕破强度（N/cm）撕破延伸率（%）撕破强度指数-1 25 40 0.62 30 35 0.73 20 45 0.5从表中可以看出，样品编号2的织物具有最高的撕破强度和撕破延伸率，它的撕破强度指数也较高。
而样品编号3的织物则表现出最低的撕破强度和撕破延伸率，其撕破强度指数也是最低的。
根据实验结果，可以得出以下结论：- 撕破强度是衡量织物抵抗撕裂的能力的重要指标，撕破强度较高的织物具有较好的耐久性。
- 撕破延伸率是指织物在受力时能够拉伸的最大程度，影响织物的柔软性和延展性。
- 撕破强度指数综合了撕破强度和撕破延伸率，能够更全面地评估织物的撕破性能。
5. 实验结论本次实验通过使用撕破试验仪，评估了不同织物的撕破性能。
根据实验结果，我们可以得出以下结论：- 织物的撕破强度和撕破延伸率对于织物的耐久性和质量有重要影响。
织物撕裂仪_撕裂强度测试仪_织物撕破强力测试的评价指标和意义
标准集团（香港）有限公司Standard International Group(HK) Limited标准集团（香港）有限公司织物撕裂仪_撕裂强度测试仪_织物撕破强力测试的评价指标和意义织物撕裂仪是测试织物撕破强力（强度）的仪器，采用冲击摆锤法撕破强力的测定，又称为摆锤式或落锤式撕破强力测试仪，有手动式撕破强度测试仪、电子式撕破强度测试仪、数字式Elmendorf 撕破强度测试仪等类型。
织物撕裂强力测试的指标包括：①撕破强力：tear force ，在规定条件下，使试样上初始切口扩展所需要的力。
分为经向和纬向。
单位为牛顿。
有时，根据需要要给出每个方向上的最大和最小撕破强力。
②撕破长度：length of tear ，测试时从开始施力到终止，切口扩展的距离。
单位为mm 。
手动式织物撕裂仪电子式织物撕裂仪数字式织物撕裂仪衣服在经过一段时间的穿用后，由于磨擦使纱线变细，织物内局部纱线受力断裂而形成裂缝。
用作军服、蓬帆、降落伞、吊床等的织物，在使用中更易受到集中负荷的作用，使制品局部损坏而破裂；织物被物体勾住，或者织物的局部被握持，在外力作用下以致织物被撕成两半。
织物受到的这样集中负荷作用下被撕开的现象，通常称为撕裂，有时也称为撕破。
撕裂，可以描述为织物中单根或几根纱线沿着裂缝的依次断裂，是导致织物失效或使用寿命终止最常见的方式之一。
织物的撕破是常见和容易发生的一种破坏形式。
由于裂口处局部受力的特殊性，织物撕裂强度远小于其拉伸断裂强度。
同时撕破强度指标是衡量织物在使用过程中局部受力时的抗损能力的主要质量指标。
织物的其他力学破坏形式（顶破、磨损等）也常都以撕破为最终破坏形式出现，为了提高织物的寿命，必须研究织物撕破。
生产上广泛采用撕裂性能来评定后整理产品的耐用性，如经过树脂、助剂或涂料整理的织物，因纱线的变形能力变小，采用撕破强力可比采用拉伸断裂强力更能反映织物整理后的坚牢度变化。
许多工业用织物也将撕裂强力作为产品质量检验的重要项目之一。
纺织测试仪器 摆锤法撕裂强度试验仪测试原理及注意事项
摆锤法撕裂强度试验仪测试原理及注意事项
撕裂强度是我们纺织常规检测项目之一，它适合机织物、多层毛毯、绒类织物、安全气袋织物等等。
应用比较广泛。
今天上海品魁讲介绍一下摆锤法撕裂强度试验仪测试原理及注意事项。
测试原理：
试样固定在夹钳上，将试样切开一个切口，释放处于最大势能位置的摆锤，可动夹钳离开固定夹钳时，试样沿切口方向被撕裂。
把撕裂织物一定长度所做的功换算成撕破力。
环境要求：
温度20±2℃，湿度：65%±5%
样品准备：
每个样品裁取经向5块，试样的短边应与经向平行以保证撕裂沿切口进行。
样品形状与尺寸，如下图：
符合测试标准：
1.ASTM D5734用落锤式织物撕裂强力测试仪测定非毛织品的撕裂强度的标准试验方法
2.ASTM D1424冲击摆锤法测定织物的撕破强力，
3.ISO 13937.1落锤式织物撕破强度测试仪实验方法
4.GB/T3917.1-2009 纺织品织物撕破性能第1部分:冲击摆锤法撕破强力的测定
测试注意事项：
1.环境温湿度会影响测试结果。
2.重锤范围的选择也很重要。
3.每次测试前都需要先调零校准。
4.每次更换砝码以后也需要先做调零校正。
目前市场上有机械式摆锤撕裂强度测试仪，数字式摆锤撕裂强度测试仪，气动式摆锤撕裂强度测试仪，其主要原理都是一样，主要区别在于加持样品的方式以及数值读取的方式不同。
上海品魁专业提供实验室检测设备及咨询售后服务，主要产品有：纺织测试仪器、皮革测试仪、燃烧测试仪器、汽车内饰测试仪器等。
欢迎咨询。
撕裂强度测试仪测试方法
撕裂强度测试仪测试方法您的衣裳上是否有被锋利的物体折断的尴尬情况？在现实生活中，我们的衣裳在穿着时会折断和撕裂，这涉及到织物猛烈撕裂的问题。
那么撕裂强度是多少？织物撕裂织物撕裂也称为撕裂，对纤维局部纱线施加集中载荷以将织物撕裂。
在使用织物的过程中，衣裳被物体钩住，用力将部分纱线拉开，使得织物形成条状或三角形裂纹，这也是断裂的现象。
撕裂强度它可以反映出成品织物的催化程度，因此对树脂整理的棉织物和羊毛形成的纯洁或混纺精梳织物进行撕裂强度测试。
除特别要求外，针织面料通常不进行撕裂测试。
如何判定衣裳的撕裂强度是否合格？撕裂强度测试有多种方法：1.摆法2.裤型法（包括单舌法和双舌法）3.梯形法4.翼法。
最常见的测试方法是裤型单舌撕裂测试。
以及如何测试呢？标准要求将每个样品切成两个测试样品。
一种是纵向的。
另一个是横向的。
每个测试样品至少应包括5件。
然后进行测试。
当样品中的受应力纱线渐渐向上和向下分别时，未直接受应力的纱线开始与受应力纱线相对滑动，并渐渐拉近以形成貌似的三角形区域，通常称为受应力纱线三角形。
由于纱线之间的摩擦阻力的影响，滑动是有限的，也就是说，受应力的三角形中的纱线根部数量受到限制。
在应力三角形区域中，第一根纱线底边的应力为最大，然后连续减小。
当它滑动时，纱线的张力快速加添，纱线的伸长率也急剧加添。
当构成力三角三角形的底边缘的第一纱线变形至断裂伸长率时，纱线断裂。
由此获得肯定的撕裂负荷的最大值。
然后，下一根纱线开始变成力三角的底部边缘，因此非拉制系统的纱线一次会断裂一次，从而撕裂织物。
最后，电子计算装置将第一个峰和最后一个峰分为四个区域，不包括第一个区域，并记录其余三个区域中的全部峰。
计算平均值并记录该样品的撕裂强度。
（单位用N表示）SLY—S1撕裂度测试仪适用于薄膜、薄片、软聚氯乙烯、聚偏二氯乙烯（PVDC）、防水卷材、编织材料、聚烯烃、聚酯、纸张、纸板、纺织品和无纺布等耐撕裂性的检测。
测试原理将摆锤提升肯定高度，使其具备肯定的势能；当摆锤自由下摆时，利用其自身贮存的能量将试样撕裂；由计算机掌控系统计算出撕裂试样时消耗的能量，从而得到撕裂试样所需要的力。
织物撕破强力的测试方法
织物撕破强力的测试方法织物在使用过程中经常会受到集中负荷的作用。
衣物被锐物钩住或切割，使纱线受力断裂而形成裂缝，或织物局部被拉伸，致使织物被撕开等，这种现象称之为撕裂。
抵抗这种撕裂破坏的能力为织物的撕破性能。
生产上广泛采用撕破性能来评定后整理产品的耐用性，如经过树脂、助剂或涂料整理的织物，采用撕破强力比拉伸断裂强力更能反映织物整理后的坚牢度变化。
1.织物撕破强力测试方法关于织物撕破强力测试的方法众多，国标中叙述相关的五种测试方法。
根据撕破过程，及撕破机理的不同，有以下几种测试方法，对比表如下：对比项测试方法试样尺寸（国标）撕裂过程测试仪器舌形试样（双缝）法长220±2mm，宽150±2mm 竖直方向被撕裂，横向纱线撕裂等速伸长（CRE）试验仪裤型试样（单缝）法长220±2mm，宽50±1mm 竖直方向被撕裂，横向纱线撕裂等速伸长（CRE）试验仪梯形试样法长150±2mm，宽75±1mm 竖直方向被撕裂，竖直方向纱线撕裂等速伸长（CRE）试验仪等速牵引（CRT）试验仪翼形试样（单缝）法长200±2mm，宽100±1mm 竖直方向织物呈一定角度被撕裂等速伸长（CRE）试验仪落锤法长100±2mm，宽75±2mm 冲击撕扯数字式Elmendorf撕破强度测试仪、电子式撕破强度测试仪（扇形）相关术语有：(1)等速伸长试验仪：在整个试验过程中，一只夹钳是固定不动的，另一只夹钳作等速运动的一种拉伸试验仪。
(2)隔距长度：试验装置上两个有效夹持线之间的距离。
(3)撕破强力：在规定条件下，使试样上从初始切口扩展所需的力。
经纱被撕断的称为经向撕破强力，纬纱被撕断的称为纬向撕破强力。
(4)峰值：在强力—伸长曲线上，斜率由正变负点处对应的强力值。
(5)撕破长度：从开始施力至终止、切口扩展的距离。
1.1 GB/T 3917.4——舌形试样(双缝)法测试原理：在矩形试样中，切开两条平行切口，形成舌形试样。
织物的撕裂试验
二、织物的拉伸断裂实验
梯形法
水平法
二、织物的拉伸断裂实验
做拉伸断裂强度试验时，试样的尺寸及其夹持方法对试验 结果影响较大。 常用的机织物试样及其夹持方法有：扯边纱条样法、剪切 条样法及抓样法。如图所示。
扯边纱条样法
剪切条样法
抓样法
二、织物的拉伸断裂实验
扯边纱条样法试验结果不匀率较小，用布节约。抓样法 试样准备容易，快速，试验状态比较接近实际情况，但 所得强力、伸长值略高。剪切条样法一般用于不易抽边 纱的织物，如缩绒织物、毡品、非织造布及涂层织物等。
二、织物的拉伸断裂实验
麻织物 棉织物
拉伸力 (N) 拉伸力 (N)
经向
高强低伸 涤/棉织物
蚕丝 织物 毛织物
纬向 低强 高伸 涤/棉 织物
伸长(cm)
伸长(cm)
(a) 纯纺织物
(b) 方向和混纺织物
二、织物的拉伸断裂实验
（a）纵向拉伸 针低 衬 棉 外弹 针经 毛 衣涤 织衬 布 物纬 纬纶 编丝 棉 汗 布 织衬 物纬 针
二、织物的拉伸断裂实验
断裂强度指标还常用来评定材料经过日晒、洗涤、磨损以 及各种处理后对材料内在质量的影响。 有时也用材料的断裂伸长率作为控制材料内在质量的指标， 这是因为在某些生产过程中，材料的断裂强度虽无明显变 化，但材料的伸长率却有明显下降，从而影响到材料的使 用牢度。 织物在强度试验机上进行拉伸断裂试验，当试验布条的重 量等于它们的断裂负荷时的试条长度称为材料的断裂长度。 单位面积重量不同的材料的断裂强度，应从断裂长度来进 行比较，下表为两种毛织物的断裂强度与断裂长度。
三、织物的撕裂实验
单缝法撕裂时，裂口处形成一个纱线受力三角形
如图30-8所示。当试样中受力的纱线逐渐上下分开时，不 直接受力的纱线开始与受力的纱线有某些相对滑动，并逐 渐靠拢，形成一个近似三角形的区域，通常称为受力三角 形。
织物撕破强度测试实验
标准集团（香港）有限公司织物撕破强度测试实验织物的撕破是比较常见和容易发生的一种破坏形式。
由于裂口处局部受力的特殊性，织物撕裂强度远小于其拉伸断裂强度。
往往由于局部撕裂破坏而造成织物失去使用价值。
同时撕破强度指标是衡量织物在使用过程中局部受力时的抗损能力的主要质量指标。
织物的其他力学破坏形式（顶破、磨损等）也常都以撕破为最终破坏形式出现，为了提高织物的寿命，必须研究织物撕破。
一、目的要求：根据国家标准GB3917—83、GB3918—83规定的试验方法，测定织物的撕破强力。
通过试验掌握织物的几种撕破强力测定方法与撕破特征和原理。
并了解几种撕破强力测定结果产生差异的原因和适用范围。
二、试验仪器和试样：试验仪器为摆锤式织物强力试验机或摆锤式股线强力试验机和落锤式织物撕破仪。
试样为织物一块。
并需准备撕破布条、划样板、尺、剪刀等工具。
三、试验方法和程序：1.试样准备：试验撕破强力的试样，不能有严重疵点，如破洞、厚薄段及特殊整理产品的整理剂浸扎不匀等。
试样可在大匹开小匹处剪取,如需在大匹头上剪取时，需离开布端至少2m 以上处取样，剪取样品40 cm长。
在距布边1/10幅宽（幅宽100cm 以上，距布边10cm）内，裁剪经、纬向布条各5块，裁剪时要求各试样不含有同一根经纱或纬纱，并使布条的长宽边线与布面的经纱或纬纱相平行。
2.试验步骤：2.1选择适当的试验值容量：使时样的强力读数值落在满刻度值的15%——85%范围内，落锤式在20%——80%内。
2.2调整两夹持器的距离：单缝、舌形与梯形试验均为100mm，单缝落锤式试验应相平齐。
2.3调节下夹头牵引速度，摆锤式强力机为20±10mm/min。
2.4把试样夹入两夹持器，注意保持织物中纱线平直对齐。
2.5拨动开关，使下夹头下降，拉伸试样，直至断裂。
记录撕破强力数据，如此重复测试。
如果撕破强力太小，可在装有织物夹头的股线断裂强力实验机上试验。
试样应在吸湿状态下调湿平衡，如确实需要时，可先置于相对湿度10%——25%，温度不超过50℃的大气中预调湿4h。
织物撕裂测试原理研究
｛ ［ 嘶一 一 一 罢 ［ 一 一 ｃ ｏ ｓ ）
Ｍ一 阻 力矩 ；
一
Ａｈ＝ｒ ［ ｃ ｏ ｓ （ ａ一 ） 一 ｃ ｏ ｓ １ ｆ ］
初 始位置 和终 了位 置摆锤 的 角度 ；
①式 变 为 ： ｍ ｇ ｒ ［ ｃ ｏ ｓ （ ａ 一 ） 一 ｃ ｏ ｓ １ ｆ ］ ＝ Ｆ Ｓ ＋ Ｍ ａ
式 中 ：ｍ ，ｇ ，ｒ， Ｂ ，Ｓ 为已知 量 ；Ｍ可 通过 当
能 的衰减 量 。
３织 物 撕 裂 计 算 分 析
３ ． １势 能法计算方法 ：
在测定过程 中织物撕裂前后势能的衰减量等于织物
被 撕 裂所做 的 功加 上转轴 阻 力矩所 做 的功 。
势 能 法 工 作 原理 ：摆 锤 初 始 势 能 与 终 了 势 能 的 差
（ 势能降 ） 转化为撕裂试样 的能耗与轴承等阻力矩 的能
ｇ一 —
ｍ ｇ ｒ Ｅ ｃ ｏ ｓ （ ａ ｏ 一 ） 一 ｃ ｏ ｓ １ ｆ ］ 将 ③代 入 ②得 ： ｍ ｇ ｒ ［ ｃ ｏ ｓ （ ｏ ｒ — １ ｆ ） － ｃ ｏ ｓ］ ： ＋
—
一 一 ０
＝ ｍ ｇ ｒ Ｅ ｃ ｏ ｓ 一 一 ｃ ｏ ｓ 一 ｍ ｇ ｒ － ￣ － Ｉ ｃ ｏ ｓ （ 一 一 ｃ ｏ ｓ ＝ ｍ ｇ ｒ
Ｆ ＝ Ｏ 时推 出 ，则 Ｆ 与可 互 为变量关 系。 式 中 ：当Ｆ ＝ Ｏ ；即标尺 零位
则 ｍ ｇ ｃ ｏ ｓ （ 一 ） 一 ｃ ｏ ｓ １ ｆ ］ ＝ Ｍａ 。
即 ：
ｍ ｇ ｒ Ｅ ｃ Ｏ Ｓ （ ￣ ｏ 一 ） 一 ｃ ｏ ｓ ｌ ｆ 】
｛ ２ 十
式 中 ：ｍ一 扇形 摆 质 量 ｋ ｇ；ｇ 一 重 力 加 速度 Ｎ／ ｋ ｇ；
织物撕裂强度仪说明书
落锤式织物撕裂仪使用说明书1、仪器用途该仪器性能符合GB/T3917.1－1997《纺织品织物撕破性能第1部分：撕破强力的测定冲击摆锤法》的国家标准。
适用于各种机织物的抗撕裂强力的测定，亦可用于厚纸张、塑料布、电工胶布等的抗撕裂强力的测定。
2、仪器技术性能及主要参数2.1 撕裂力范围：0～16NA：0～32N（加装小增重锤A）B：0～64N（加装大增重锤B）2.2 撕裂长度：43mm2.3 切口线长：20±0.2mm2.4 试样尺寸：100(L)×63(W)mm2.5 测力精度：≤±1分度2.6 外形尺寸：400(L)×210(W)×395(H)mm2.7 重量：约30Kg3、仪器结构及撕裂原理本仪器由机座14、支承座6及扇形锤2等主要零部件组成。
一块矩形试样夹紧于动铗钳8与固定铗钳7之间，试样中间由撕裂刀9切开一个切口，利用扇形锤2自由下落，动铗钳8和固定铗钳7迅速分离，使试样受到撕裂。
4、仪器安装4.1为了防止扇形锤2在运输过程中摆动，该仪器使用一只螺钉将扇形锤与支承座6固定，使用前必须将其拆除。
4.2拆除固定螺钉后，仪器必须安装在避震良好的坚固工作台上，最好仪器与工作台之间垫放2～3mm厚的硬橡胶板。
5、仪器调整5.1调整底脚螺钉16，使水准器13的水泡处在水准器的黑圈中。
5.2夹上试样，揿动撕裂刀把9，试样切口长度应为20±0.2mm。
如果切口长度达不到要求应调整刀片位置，使之符合要求为止。
5.3（如外形图）竖起扇形锤2，在制动点的右边25mm处，临时设一指针（可用细钢丝弯曲成形替代，切勿同扇形锤2擦靠）再将仪器指针拨出“0”位之外，揿动止脱执手10，扇形锤挡板11受压，使扇形锤2自由摆动。
在二十个周期内观察其衰减，量应不大于25mm，否则在油杯里加机油，使其灵活。
5.4（如外形图）扇形锤2在竖位时，将指针拨到指针挡板11的左侧，揿动止脱执手10使扇形锤2自由摆动，在扇形锤2回摆时用手轻轻抓住，勿使指针受到干扰，指针应停在零位上。
实验十五冲击摆锤法撕破强力的测定实验
实验十五冲击摆锤法撕破强力的测定实验一、实验目的1.通过实验，熟悉织物撕裂仪的结构原理和操作步骤；2.掌握织物撕破性能的测试原理、方法标准和相关指标计算。
二、基础知识织物的力学性能是指织物在各种机械外力作用下所呈现的性能，它是织物的基本服用性能之一。
织物抵抗因外力引起损坏的性质称为织物的耐久性或坚牢度，大多是通过测试织物的拉伸断裂、顶裂、撕裂以及耐磨性等来反映这一性能的。
撕破是指织物受到集中负荷的作用而撕开的现象。
撕破试验常用于军服、蓬帆、帐篷、雨伞、吊床等机织物，还可用于织物经树脂整理、助剂或涂层整理后的耐用性（或脆性）的评定。
撕破试验不适用机织弹性织物、针织物及可能产生撕裂转移的经纬向差异大的织物和稀疏织物。
织物撕破性能一般有三种测试方法：舌形试样法、梯形试样法和冲击摆锤法。
冲击摆锤法与单舌试样法的撕裂机理相似，但受力速度快，属冲击型撕裂，所测数据是平均值。
试样固定在两个夹钳上，将试样切开一个切口，释放处于最大势能位置的摆锤，当可动夹钳离开固定夹钳时，试样沿切口方向被撕裂，把撕破织物一定长度所做的功换算成撕破力。
三、方法标准GBT 3917.1-2009 纺织品织物撕破性能第1部分冲击摆锤法撕破强力的测定四、仪器与设备YD033D 数字式织物撕裂仪五、实验步骤按规定进行预调湿、调湿和试验。
1. 试样准备按图一试样模板尺寸裁取5块经向试样，5块纬向试样，遵循不同经纱、不同纬纱、距布边150mm以上的取样原则，试样的短边应与经纱或纬纱平行。
试样短边平行于经向的试样为“纬向”撕裂试样，试样短边平行于纬向的试样为“经向”撕裂试样。
2. 量程选择根据所测试样的撕破强力范围选择合适的量程，并在摆臂上加载相应的重锤。
3. 参数设定打开电源开关，按“设定/打印”键，仪器显示设定界面，按“移动/ 夹紧”键移动光标，按“置数/松开”键修改数据，设定完成后再按一次“设定/打印”键退出设定状态。
4. 零位校验将摆臂向后锁至初试位置，依次按“复位”、“夹紧”、“零位”键，摆臂摆动完成校零。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
织物撕裂仪_撕裂强度测试仪实验原理
适用范围：
织物撕裂仪用于各种机织物的抗撕裂强力的测定（Elmendorf埃尔门道夫法），亦可用于厚纸张、塑料布、电工胶布等的抗撕裂强力的测定。
测试模式：Elmendorf（埃尔门道夫）冲击摆锤法
相关标准：
GB/T 3917.1 FZ/T60006 FZ/T75001 ISO1974/9290 ASTM D1424/5734 等
技术参数：
1、撕裂力范围：A：0～16N B：0～32N C：0～64N
2、测力精度：≤±1分度
3、试样尺寸：100×63mm
4、切口长度：20±0.2mm
5、撕裂长度：43mm
6、外型尺寸：400×210×395mm
7、重量：30kg
手动式织物撕裂仪测试：
1、测试样的安装、将调湿后的样品放入夹具中下﹐将样品沿着平面拉紧﹐避免出现褶皱。
将测试杯置于测试样上方
2、旋转手轮
(1)顺时针方向以120转/分的速度旋转手轮﹐直至样品破裂。
(2)在样品破裂的瞬间停止旋转手轮
(3)样品破裂之后迅速地放松样品上面的夹环﹐将手杆逆时针旋转到起点﹐使薄膜放松﹐记录膨胀薄膜所需的压力﹐记录样品破裂所需要的总压力。
(4)注如果刻度盘上显示出压力停止上升了﹐但样品还没有破裂﹐推动操作杆去除压力。
记录下样品超过测试机的测量极限的伸长。
自动式织物撕裂仪测试：
(1)将调湿后的样品放入夹具中下﹐将样品沿着平面拉紧﹐避免出现褶皱。
将测试杯置于测试样上方
(2)将操作手柄移向左边使薄膜膨胀。
(3)当薄膜膨胀时，握住操作杆下边或右边的插销。
(4)当样品破裂的瞬间﹐尽力回转插销﹐使操作杆回到中间位置。
记录下样品破裂需要的总压力。
(5)样品破裂之后迅速地放松样品上面的夹环﹐将插销摆动到其正常位置﹐将薄膜上的压力去掉﹐将操作杆推向右边﹐记录下膨胀薄膜所需的压力。
