一.1 光纤通信的基础:利用光纤进行信息传输的可能性和技术途径,奠定了现代光通信。

光纤通信的载波是光波。

光纤通信用的近红外光(波长为0.7-1.7um)频率约为300THZ 频带宽度约为200THZ,在常用的1.31um和1.55um两个波长窗口频带宽度也在20THZ以上.2 光纤通信的优点:(1)容许频带很宽,传输容量很大(2)损耗很小,中继距离很长且误码率很小(3)重量轻,体积小(4)抗电磁干扰性能好(5)泄漏小,保密性能好(6)节约金属材料,有利于资源合理使用.二1 光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝. 纤芯的折射率比包层稍高,损耗比包层更低,光能量主要在纤芯内传输. 纤芯和包层的折射率若分别为n1和n2,光能量在光纤中的传输的必要条件:n1>n22 按折射率分类:突变型,浙变型按传输模式分:多模光纤,单模光纤光纤的三种基本类型:(1)突变型多模光纤:纤芯直径2a=50-80um,光线以拆线形状沿纤芯中心轴线方向传播,特点是信号畸变大. 适用于小容量,短距离传输.(2)渐变型多模光纤:纤芯直径2a为50um,光线以正弦形状沿纤芯中心轴线方向传播,特点是信号畸变小,适用中等距离传输,中等容量(3)单模光纤:纤芯直径只有8-10um,光线以直线型状沿纤芯中心轴线方向传播. 信号畸变小,适合长距离传输方式.3 光纤传输原理:全反射数值孔径NA=√(n1*n1-n2*n2)=n1√2△纤芯和包支的相对折射率差△=(n1-n2)/n1NA表示光纤接收和传输光的能力,NA越大,光纤接收光的能力越强,从光源到光纤的耦合效率越高。

NA越大,经光纤传输后产生的信号畸变越大,因而限制了信息传输容量.时间延迟:θ不大时:τ=n1L/c=(n1L/c )*(1+θ1的平方/2) c为光速最大入射角θc和最小入射角0:△τ=θc的平方L/2n1c=(NA*NA)L/2n1c=△n1L/c4 自聚焦效应:不同入射角相应的光线,虽然经历的路程不同,但是最终都会聚在P点上渐变型多模光纤具有自聚焦效应,不仅不同入射角相应的光线会聚集在同一点上,而且这此光线的时间延迟也近似相等。

光纤通信期末复习提纲——光纤资料文档

光纤通信期末复习提纲——光纤资料文档

光纤通信期末总复习一、总述题型:判断(15% )(1.5×10)+选择(30%)(2.5×12)+简答计算(55%)(5~6题)考试范围(第一章~第十章),重点第五章、第六章、第七章,第四章自学(不考)要求:考试可以用中文答题,但是要熟悉英文专业术语(已经将常用专业术语做了整理,可在网络教学平台下载),平时每次作业一定要会做,期末总成绩=考试成绩×60%+实验成绩×20%+平时成绩(讨论+作业)×20% 二、第一章 光纤通信系统1、光通信所用波长(红外、可见、紫外),2、dB ,dBm 计算,光通信系统功率预算3、分清波长,频率,介质中波长,介质中的频率v fλ=4、基本光通信系统构成(框图),各个模块的功能 4、光子能量(以J 为单位,eV 为单位),会计算光线中的光子数5、光纤(光纤通信)优点与缺点 三、光学概要1、Snell 定律:计算纤芯包层上临界角,空气和纤芯入射面入射光锥大小2、数值孔径(NA )定义,意义3、什么是光斑尺寸 四、 波动学基础 1、α与γ的换算Proof::dB km 10lgexp(2)1dB 110lgexp(2)km-220=108.685ln10 2.3026dB L L L km dB kmγααγγααααγα用表示的衰减值;:衰减系数:传输距离当时值就是;单位为=-==--=≈-2、带宽和谱宽的换算(频率范围和波长范围换算)12212112122ccf f f c f c thenf f f c f f λλλλλλλλλλλλλλλλ⎛⎫-∆=-=-= ⎪⎝⎭⎛⎫∆∆== ⎪⎝⎭∆∆∆∆⎛⎫∆=⇒∆=⇒=⎪⎝⎭3、色散,材料色散,波导色散定义,展宽计算,单位长度展宽计算Dispersion (色散): Wavelength dependent propagation velocity. 传输速度随波长变化的特性称为色散Material Dispersion (材料色散): Dispersion caused by the material.Waveguide Dispersion (波导色散): Dispersion caused by the structure of thewaveguide.L L ττ∆∆⎡⎤⎛⎫= ⎪⎢⎥⎝⎭⎣⎦''n M L c τλλλ⎛⎫∆=-∆=-∆ ⎪⎝⎭4、光纤通信系统电带宽与光带宽关系5、谐振腔(F-P 腔),纵模概念1(1)222c m mc f f f m c mc c f Ln Ln Ln∆∆+=-+=-=2cc oo co c c of ff f ccλλλλλλ∆∆∆∆∆===7、平面边界上的反射,全反射临界角计算1212n n n n ρ-=+221212power reflected R power incidentR n n R n n ρ≡=⎛⎫-= ⎪+⎝⎭分界面上损耗计算什么是消逝场?发生全反射时低折射率材料中仍然有光能量 五、 光纤波导1、相对折射率与数值孔径:fractional refractive ;NUMERICAL APERTURE121n n n -∆=00sin NA n α== 单模光纤的NA 和多模光纤NA 通常哪个更大?光纤包层和纤芯折射率关系是怎样的?2、光纤损耗Losses may be classified as: AbsorptionScattering : Rayleigh Scattering Geometric effects目前光纤损耗水平大致是多少?在什么波长? 光纤三个透光窗口是什么,中心波长分别是多少3、归一化频率计算;V is called the normalized frequency or V parameter2a V NA πλ==归一化频率和光斑尺寸关系是什么?4、多模光纤模式数目计算对于阶跃折射率光纤,若V>1022V N =对于抛物线分布折射率光纤,若V>1024V N =5、单模传播条件2.405V =<aλ<2.4052aNAλπ<6、多模光纤中的畸变阶跃折射率:11211122()()n n n nn n L cn cn c τ-∆⎛⎫∆==∆≈ ⎪⎝⎭对于 GRIN 模式展宽近似表达式为:212n L c τ∆⎛⎫∆= ⎪⎝⎭可知多模阶跃折射率光纤中模式畸变一般情形下远大于GRIN 光纤这里大家需要记住的是模式失真不依赖于光源波长或者光源线宽. 因此总的脉冲展宽:τ∆=modal modal pulse spread τ∆=dispersion material and waveguide dispersive pulse spread τ∆=那么总的色散可计算如下()g M M L τλ⎛⎫∆=-+∆ ⎪⎝⎭由于色散导致的展宽和那几个因素有关?L 、D 、λ∆7、单模截止波长2.4052aNAλπ<=那么截止波长 (小于截止波长光纤将以多模形式传输) 为:c (2)2.612.405a NA a NA πλ==8、普通光纤中传输的光信号一般是非偏振的.六、光源和光放大器1、LED P-I 特性的斜率计算. 禁带宽度(能带间隙 bandgap)与辐射波长关系g i P W e η⎛⎫= ⎪⎝⎭P g W i η=2、量子效率定义,计算。

光纤通信系统复习提纲

光纤通信系统复习提纲

光纤通信系统复习提纲PS :红色不要求第一章 绪论 第五章 系统和其它1. 光纤通信系统基本构成(单波长系统(第一章)各部分功能),DWDM各部分要求(第五章)2. 光纤通信系统优缺点(第一章),频率间隔和波长间隔的转换(第一章),光纤通信容量的表示方法(BL ),各代光纤通信系统特点(第一章)3. NRZ 和RZ 格式(第一章和第三章一起看,会画眼图,其中66%占空比的也称为CS-RZ ),复用方式(第一章),调制方式:第一种分法:(第一章:IM (intensity modulation ,强度调制)(也叫OOK 或者ASK )和PSK );第二种分法:模拟调制,数字调制;第三种分法:内调制、外调制。

频谱图(注意CS-RZ 没有载波分量)眼图4.光纤通信系统典型拓扑结构(广播和分配网(HUB和BUS拓扑结构)、局域网(BUS拓扑结构:Ethernet,Ring拓扑结构:FDDI(FiberDistribution Data interface))注意:功率分配不要求。

5.光纤通信系统功率预算和上升时间预算6.光放大器的分类(3种),EDFA、波分复用器等重要器件,波长控制等关键技术会画示意图。

第二章光纤1.光纤基本参量计算:数值孔径(NA),归一化频率(V<2.405),模场半径(w:最大值1/e处的半径),相对折射率差delta,光纤的分类。

2.TE、TM、HE、EH、LP模下标之间的关系(下标分别表示什么,在图上要知道),什么是模式折射率,模式折射率满足的条件。

3.光纤损耗机理和作用效果(分类,掌握本征损耗两个,其中瑞利散射的特点和波长4次方成反比),损耗系数单位的转换0.2(dB/km)/4.343,光纤通信的三个工作窗口4.光纤色散(模间色散和模内色散,模间色散(多模阶跃和多模渐变)两个BL限制),色散单位的含义(常用ps/(nm*km)),群速度色散D(也叫模内色散=材料色散+波导色散,图要会画),色散位移光纤(G.653)(色散图+原因),偏振模色散,高阶色散,色散补偿光纤(DCF)实现色散补偿的原理(要求D1L1+D2L2=0,S1L1+S2L2=0),考虑D和S的BL限制(或色散大小T)5.色散致脉冲展宽:正色散、负色散、正常色散、反常色散的定义关系和脉冲速度随频率的关系:D>0时(反常色散区),频率高的速度快;反之,频率高的速度慢,知道这个即可。

广东海洋大学光纤通信复习提纲

广东海洋大学光纤通信复习提纲

广东海洋大学光纤通信复习提纲第一篇:广东海洋大学光纤通信复习提纲《光纤通信技术》复习提纲第1章:1.光纤通信的三个波长窗口2.光纤通信的概念,数字光纤通信系统的组成及各部分的主要作用。

第2章:1.光纤的结构2.光纤按传输波长、折射率分布、传输模式的分类。

3.光纤的折射和折射率、全反射现象。

4.阶跃型光纤中子午线在光纤里全反射地进行传输的条件。

5.光纤中传播模式的截止频率及截止条件,阶跃型光纤单模传输的条件及截止波长。

6.什么是光纤的损耗,光纤损耗特性产生的原因是什么?单模光纤的两个低损耗区域是什么?7.什么是光纤的色散?色散分为哪几种?为什么色散会导致码间干扰?8.光缆的结构第3章:1.有源光器件与无源光器件的区别。

2.光源的作用,光源器件的分类及应用。

3.激光器的工作原理(课本P53~P56第二段)4.半导体激光器的工作原理5.发光二极管的工作原理6.光电检测器的作用,光电检测器的分类及应用。

7.光电检测器的工作原理8.九种无源光器件的作用或功能9.光放大器的概念与分类10.EDFA的基本结构与应用第4章:1.光发送机和光接收机的功能及组成框图2.直接调制和间接调制的基本概念3.两种类型的光中继器的区别和优缺点第5章:1.SDH和SDH网络的基本概念2.SDH的速率与帧结构3.SDH的通用复用映射结构和我国的SDH复用映射结构中各单元的名称及作用,根据复用映射结构能分析某种速率信号的映射复用过程。

4.基本复用映射步骤5.SDH目前主要采用哪种映射方式?如何将139.264Mbit/s信号异步映射进VC-4?6.如何将N个AU-4复用成STM-N帧?7.PDH四次群信号(139.264Mbit/s信号)至STM-1的形成过程8.我国SDH网络结构与我国数字同步网的网络结构。

第6章:1.波分复用(WDM)技术的概念及基本原理,WDM系统的基本组成2.WDM的两种工作方式和两种系统类型3.WDM系统的基本结构及各部分作用4.哪种光复用器和光解复用器最适合超高速、大容量WDM系统使用?5.各种光纤在WDM系统中应用的区别第8章:MSTP、ASON、光接入网、全光网、相干光通信的基本概念,光孤子通信的工作原理。

光纤通信复习提纲解析

光纤通信复习提纲解析

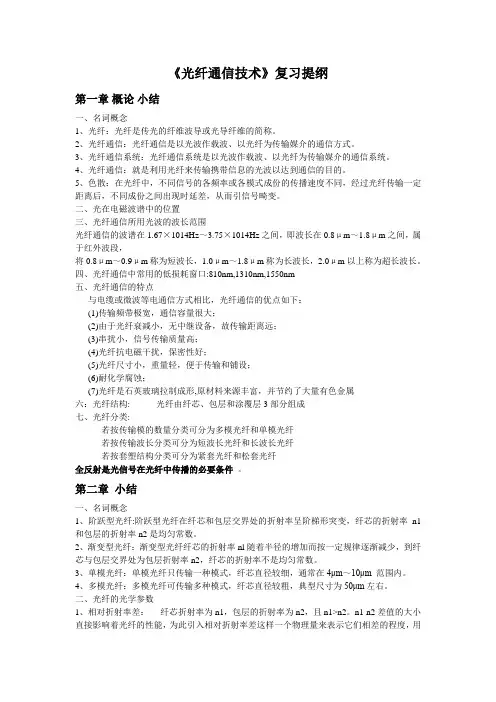

《光纤通信技术》复习提纲第一章概论小结一、名词概念1、光纤:光纤是传光的纤维波导或光导纤维的简称。

2、光纤通信:光纤通信是以光波作载波、以光纤为传输媒介的通信方式。

3、光纤通信系统:光纤通信系统是以光波作载波、以光纤为传输媒介的通信系统。

4、光纤通信:就是利用光纤来传输携带信息的光波以达到通信的目的。

5、色散:在光纤中,不同信号的各频率或各模式成份的传播速度不同,经过光纤传输一定距离后,不同成份之间出现时延差,从而引信号畸变。

二、光在电磁波谱中的位置三、光纤通信所用光波的波长范围光纤通信的波谱在1.67×1014Hz~3.75×1014Hz之间,即波长在0.8μm~1.8μm之间,属于红外波段,将0.8μm~0.9μm称为短波长,1.0μm~1.8μm称为长波长,2.0μm以上称为超长波长。

四、光纤通信中常用的低损耗窗口:810nm,1310nm,1550nm五、光纤通信的特点与电缆或微波等电通信方式相比,光纤通信的优点如下:(1)传输频带极宽,通信容量很大;(2)由于光纤衰减小,无中继设备,故传输距离远;(3)串扰小,信号传输质量高;(4)光纤抗电磁干扰,保密性好;(5)光纤尺寸小,重量轻,便于传输和铺设;(6)耐化学腐蚀;(7)光纤是石英玻璃拉制成形,原材料来源丰富,并节约了大量有色金属六:光纤结构: 光纤由纤芯、包层和涂覆层3部分组成七、光纤分类:若按传输模的数量分类可分为多模光纤和单模光纤若按传输波长分类可分为短波长光纤和长波长光纤若按套塑结构分类可分为紧套光纤和松套光纤全反射是光信号在光纤中传播的必要条件。

第二章小结一、名词概念1、阶跃型光纤:阶跃型光纤在纤芯和包层交界处的折射率呈阶梯形突变,纤芯的折射率n1和包层的折射率n2是均匀常数。

2、渐变型光纤:渐变型光纤纤芯的折射率nl随着半径的增加而按一定规律逐渐减少,到纤芯与包层交界处为包层折射率n2,纤芯的折射率不是均匀常数。

光纤通信系统复习提纲

光纤通信系统复习提纲

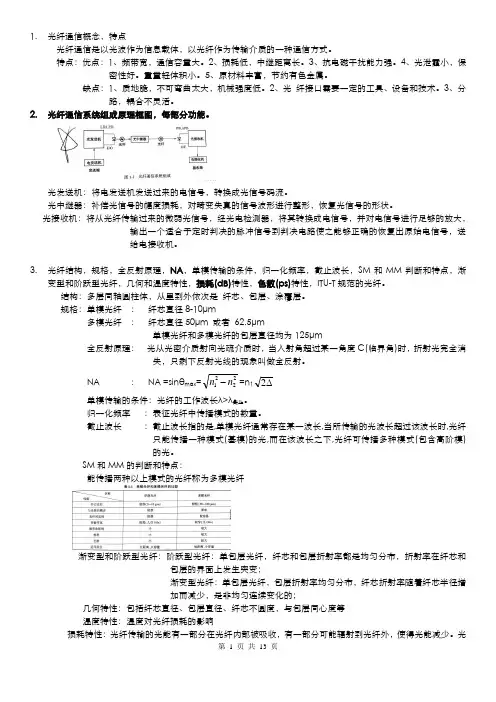

1. 光纤通信概念,特点光纤通信是以光波作为信息载体,以光纤作为传输介质的一种通信方式。
