auma电动执行器原理与维护ppt课件
《电动执行机构原理》PPT课件
电动执行机构介绍
精选PPT
5
中国核工业第五建设有限公司
一、电动执行机构概述
论的飞速发展，国内外的执行机构都已跨入 智能控制的时代。 ROTORK
电动执行机构介绍
精选PPT
6
中国核工业第五建设有限公司
一、电动执行机构概述
LIMITORQUE、天津二通
电动执行机构介绍
精选PPT
7
中国核工业第五建设有限公司
的行程和位置发送器输出电流呈线性关系。
利用杠杆支点距离的不同来改变行程的变化。
电动执行机构介绍
精选PPT
10
中国核工业第五建设有限公司
二、工作原理及结构
（一）电动执行机构 机械限位块则按行程不同来进行设置。 （二）工作原理 直行程电动执行机构是一个用交流伺服电动 机为原动机的位置伺服机构，其系统方块图 如图216
中国核工业第五建设有限公司
三、用途
中国核工业第五建设有限公司
二、工作原理及结构
（一）电动执行机构
它们之间的联接和调整是通过杠杆和弹簧来
实现的。当减速器输出轴上下运动是时，杠
杆一端依靠弹簧的拉力紧压在输出轴的端面
上，因而传感器芯棒产生轴向位移，达到改
变位置发送器输出电流大小的目的。传感器
芯棒移动距离而对应的位置反馈电流为
4~20mA DC（0~10mA DC）。输出轴位移
等几类。由于用电做为动力有其它几类介质
不可比拟的优势，因此电动型近年来发展最
电动执行机构介绍
精选PPT
3
中国核工业第五建设有限公司
一、电动执行机构概述
快，应用面较广。电动型按不同标准又可分
为：组合式结构、机电一体化结构，电器控
执行器的结构与工作原理PPT演示课件
喷油量精度。
如图2-2所示，它与轴针式电磁喷油 器的主要区别在于阀针的结构。球阀式的阀针是 由钢球、导杆和衔铁直接用激光束焊接成整体而 制成的，其质量减轻到普通针阀式阀针的一半， 而且是采用短的空心导杆实现的。为了保证燃油 密封，轴针式阀针必须有长的导向杆。球阀式阀 针明显优于轴针式阀针。
19
图2-2 同等级的球阀式与轴针式阀针的比较
28
三，怠速空气调整器
• 怠速空气调整器的作用：1，稳定发动机的 怠速转速，从而降低汽车怠速行驶时的燃 油消耗量；2，发动机在怠速行驶时，若负 荷增大，如接通空调等，则需要提高怠速 转速，以防止发动机熄火。它是通过控制 节气门旁通道的方式来实现怠速调整的。 根据其结构特点分为：双金属片式、石蜡 式、电磁式、旋转滑阀式和步进电机式。
4，喷油器喷油量范围
喷油器是利用脉冲信号通过控制开阀的持 续时间来控制喷油量。
在计算确定实际喷油量的过程中，一般将 最小喷油量喷油器驱动方式
各车型装用的喷油 器，按其线圈的电 阻值可分为高阻 （电阻为13～16Ω） 和低阻（电阻为2～ 3Ω）两种类型。
高阻喷油器常采用 电压驱动方式。
13
二，电磁喷油器
•
电磁喷油器是发动机电控喷射系统的
一个很关键的执行器。它接受电脑输送的
喷油脉冲信号，精确的计量燃油喷射量。
其要求有：动态流量范围大，抗堵塞污染
能力强以及雾化性能好。
14
15
（1）轴针式电磁喷油器
• 轴针式电磁喷油器主要由喷油器外壳、 喷油嘴、针阀、套在针阀上的衔铁以及根 据喷油脉冲信号产生电磁吸力的电磁线圈 组成。电磁线圈无电流时，喷油器内的针 阀被螺旋弹簧压在喷油器出口处的密封锥 形阀座上。电磁线圈通电时，产生磁场吸 动引铁上移衔铁带动针阀从其座面上上升 约0.1mm，燃油从精密环形间隙中流出。 喷油器用橡胶成型件作为支座。从而

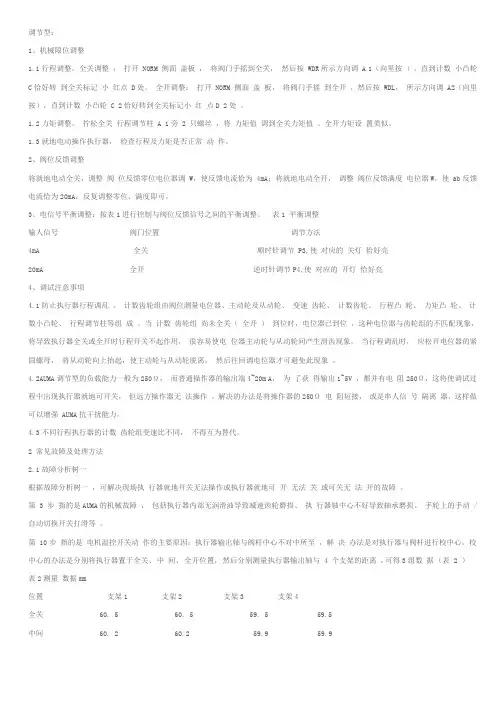

AUMA电动执行机构的故障维修
调节型：1、机械限位调整1.1行程调整。
全关调整：打开 NORM 侧面盖板，将阀门手摇到全关，然后按 WDR所示方向调 A 1（向里按），直到计数小凸轮C恰好转到全关标记小红点 D处。
全开调整：打开 NORM 侧面盖板，将阀门手摇到全开，然后按 WDL，所示方向调 A2（向里按），直到计数小凸轮 C 2恰好转到全关标记小红点D 2处。
1.2力矩调整。
拧松全关行程调节柱 A 1旁 2 只螺丝，将力矩值调到全关力矩值。
全开力矩设置类似。
1.3就地电动操作执行器，检查行程及力矩是否正常动作。
2、阀位反馈调整将就地电动全关，调整阀位反馈零位电位器调 W，使反馈电流恰为 4mA；将就地电动全开，调整阀位反馈满度电位器W，使 ab反馈电流恰为20mA，反复调整零位、满度即可。
3、电信号平衡调整：按表1进行控制与阀位反馈信号之间的平衡调整。
表1 平衡调整输人信号阀门位置调节方法4mA 全关顺时针调节 P3,使对应的关灯恰好亮20mA 全开逆时针调节P4,使对应的开灯恰好亮4、调试注意事项4.1防止执行器行程调乱。
计数齿轮组由阀位测量电位器、主动轮及从动轮、变速齿轮、计数齿轮、行程凸轮、力矩凸轮、计数小凸轮、行程调节柱等组成。
当计数齿轮组尚未全关（全开）到位时，电位器已到位，这种电位器与齿轮组的不匹配现象，将导致执行器全关或全开时行程开关不起作用，很容易使电位器主动轮与从动轮间产生滑齿现象。
当行程调乱时，应松开电位器的紧固螺母，将从动轮向上抬起，使主动轮与从动轮脱离，然后往回调电位器才可避免此现象。
4.2AUMA调节型的负载能力一般为250Ω，而普通操作器的输出端4~20m A，为了获得输出1~5V ，都并有电阻250Ω，这将使调试过程中出现执行器就地可开关，但远方操作器无法操作。
解决的办法是将操作器的250Ω电阻短接，或是串人信号隔离器，这样做可以增强 AUMA抗干扰能力。
4.3不同行程执行器的计数齿轮组变速比不同，不得互为替代。
auma电动阀基础讲解--王勇
用户接线端子
AUMA 内部结构（就地操作面板带显示屏）
ห้องสมุดไป่ตู้
与执行单元的接口
AUMA 内部结构（就地操作面板带显示屏）
与执行单元的接口 接触器或可控硅
AUMA 内部结构（就地操作面板带显示屏）
与执行单元的接口
接触器或可控硅 电源板
AUMA 内部结构（就地操作面板带显示屏）
与执行单元的接口 接触器或可控硅 电源板
显示屏和编程设备
AUMA 内部结构（就地操作面板带显示屏）
与执行单元的接口 接触器或可控硅 电源板 显示屏和编程设备
接口板
AUMA 内部结构（就地操作面板带显示屏）
与执行单元的接口 接触器或可控硅 电源板 显示屏和编程设备
接口板 逻辑板
AUMA 内部结构（就地操作面板带显示屏）
与执行单元的接口 接触器或可控硅 电源板 显示屏和编程设备
auma（欧玛）执行器基础知识讲解
讲师：王 勇
烯烃公司电气车间
就地操作面板不带显示屏
就地操作面板带显示屏
目 录
1 AUMA执行器基本组成
2
AUMA执行器内部结构
3 AUMA执行器调试
AUMA执行器基本组成
控制单元 电动机 阀门联接装置 电气连接 手动机构部分 传动机构（执行机构）
AUMA 内部结构（就地操作面板不带显示屏）
6. 手动机构部分： 在手动操作模式下可以设定行 程开关和执行紧急操作。当电机在停止状态时，拉 动手/自动切换手柄可以将电动机与传动机构脱离同 时将手动机构与传动机构联接在一起。因为电动执 行器是以电动为优先而设计的，所以一旦启动电机 手动机构便立刻自动地与传动机构脱离同时电动机 便自动地与传动机构啮合到一起。在（远方）电动 操作期间手轮不转动。
电动执行机构PPT课件
在电动执行机构中的变频器
启动时，应减小电机的浪涌冲击和阀门的水 锤效应。 调节时，针对不同的偏差，用于改变电机的 转速，使电动执行器定位更准确。 带变频控制的执行器电源板带有滤波电路， 通过滤除变频控制产生的高次谐波和电网干 扰脉冲对内部电气部件的影响。采用电容和 电感滤波。 采用限流电阻旁路设计来限制浪涌冲击。
4
内行星齿轮传动原理示意图
•பைடு நூலகம்
NN行星齿轮传动原理示意图 行星传动的特点：减速比大， 传动效率高，结构复杂，加工 成本高。
5
按调节方式分为三类 开关型（两位型），执行机构接收开关信号控制输出 ，即使开关复位，输出件继续移动，直到极限位置停 止。执行机构除非紧急按停，不能停在中间位置。原 理与远控调节型相同，区别是能自动保持开关信号。 远控开关型（调节型），执行机构接收开关（继电） 信号控制输出位移，开关复位，输出件停止运动。是 一种开环的可间断调节的控制系统。 比例调节型，执行机构接收系统的控制信号自动实现 工业过程调节控制，控制行程与输入信号成正比。是 一种带负反馈的偏差控制系统。
3
二、电动执行机构分类
按输出位移分为三类 角行程，输出力矩和90°转角，用于控制蝶阀、球阀、百叶阀、风门、旋塞阀、挡板阀等。 力矩不大于600N·m时，减速器高速级为两级行星齿轮传动，输出级为蜗杆传动( 蜗杆传动 是在空间交错的两轴间传递运动和动力的一种传动，两轴线间的夹角可为任意值，常用的 为90°。蜗杆传动用于在交错轴间传递运动和动力。)。 力矩不小于1000N·m时，减速器由多转执行机构减速器配蜗杆减速器组成。
8
三相远控型电动执行机构电路原理图
9
张家口 电厂2号 机组的 减温水 门电动 执行机 构接线
auma电动执行器原理与维护
作业2解析
添加标题
题目：简述浙大远程财务管理的特点。
添加标题
答案：浙大远程财务管理具有方便性、高效性和安全性等特点。它通过在线方式进行财务管理，使得企业无需设立专门的财务部 门，降低了运营成本。同时，远程财务管理能够实现高效的数据处理和分析，提高了企业的管理效率。此外，远程财务管理还采 用了先进的安全技术，保障了企业的财务数据安全。
浙大远程财务管理
03
在线作业解析
作业1解析
题目：简述浙大远程财务管理的特点。
答案：浙大远程财务管理具有方便快捷、高效灵活、节约成本等特点， 能够实现远程办公、移动办公，提高企业财务管理效率和竞争力。
解析：本题考查学生对浙大远程财务管理特点的理解和掌握程度。学生 需要准确简述浙大远程财务管理的特点，并能够结合实际案例进行说明。
作业4解析
题目：简述浙大 远程财务管理的
特点。
答案：浙大远程 财务管理采用在 线作业形式，方 便学生随时随地 完成作业，同时 采用智能化批改， 提高了作业批改 的效率和准确性。
题目：浙大远程 财务管理在线作 业的优点是什么？
答案：浙大远程 财务管理在线作 业具有便捷性、 高效性和实时性 的优点，能够帮 助学生快速掌握 财务管理知识， 提高学习效果。
作业3解析
题目：计算企业所得税
解析：本题考查企业所得税的计 算方法，需要掌握税法规定和计 算公式，才能正确计算出应纳税 额。
添加标题
添加标题
添加标题
添加标题
答案：根据税法规定，企业所得 税的计算公式为应纳税所得额乘 以适用税率，再减去减免和抵免 的金额。
解题思路：首先确定应纳税所得 额，然后根据适用税率计算出应 纳税额，最后减去减免和抵免的 金额，得出最终的应纳税额。
执行器讲座幻灯片
DKJ-W户外型角行程电动执行机构
•
DKJ-W户外型角行程电动执行机构 用途 DKJ-W型电动执行器是DDZ型电动单元组合仪表中的一个执行单元。它 接受变送，调节等单元的信号或操作单元的手控信号，自动的调节机构，完 成调节任务。广泛用于电站、化工、冶金、矿山、轻工业等自动话控制系统 中。 1、 户外型产品采用“0”型结构设计及较高的绝缘处理，其防护等级为 IP65。 2、 位置发送器全部采用圆筒结构模块化电流变送器，产品具有结构简 单可靠性高等特点。 3、 终端具备电限位开关调整方便。 主要技术指标（与DFC伺服放大器配合） 1、 输入信号：Ⅲ：4-20 mA DC或Ⅱ：0-10 mA DC 2、 输入通道：三个 3、 输入通道电阻：Ⅲ型250Ω Ⅱ型200Ω 4、基本误差限：±2.5% 5、回差：≤1.5% 6、死区：≤3 % 7、阻尼特性：≤3次半周期 8、电源：单相电压 ，频率50Hz 9、使用环境温度：-10 —— +55℃或-25 —— +70℃ 10、防护等级：IP65
• •
德瑞（EMG-DREMHO） (2)
易艾姆（EIM） (1)
• • ----美国EIM公司 EIM2000系列电动执行机构
p1
γ
+
υ1 2
2g
=
p2
γ
+
υ22
2g
+ hj
p1 υ p2 υ2 z1+ + = z2 + + + hj .......... .......... .......... 2) ...( γ 2g γ 2g
1.工作原理
• 位置信号变换电路将反映执行机构位 置的1000欧三线滑线电阻信号的变化情况 转为4-20mA。控制输入与位置信号同时送 到偏差放大器进行比较，比较结果控制固 态开关的通断，实现对执行机构的开或关 控制。根据控制要求调整灵敏度，可以改 变跟踪精度和消除因机械惯性可能产生的 振荡。
欧玛尔电动执行器怎样推想维护 电动执行器维护和修理保养
欧玛尔电动执行器怎样推想维护电动执行器维护和修理保养OMAL欧玛尔电动执行器的推想维护操作人员可以借助内置的数据存储器来记录阀门每次动作时力矩感应装置测得的数据，这些数据可以用来监测阀门运行的状态，可以提示阀门是否需要维护和修理，也可以用这些数据来诊断阀门。
针对阀门可以诊断如下数据:1.阀门密封或填料摩擦力2.阀杆、阀门轴承的摩擦力矩3.阀座摩擦力4.阀门运行中的摩擦力5.阀芯的所受的动态力6.阀杆螺纹摩擦力7.阀杆位置上述大部分数据存在于全部种类的阀门，但侧重点不同，例如:对于蝶阀，阀门运行中的摩擦力是可以疏忽的，但对于旋塞阀这个力数值却很大。
不同的阀门具有不同的力矩运行曲线，例如:对于楔式闸板，开启和关闭力矩都特别大，其它行程时只有填料摩擦力和螺纹摩擦力，关闭时，液体静压力作用在闸板上加添了阀座摩擦力，终楔紧效应使力矩快速增大直到关闭到位。
所以依据力矩曲线的变化可以推想出将会发生的故障，可以对推想性维护供应有价值的信息。
OMAL欧玛尔电动执行器的注意事项以MD系列电动执行机构的整体式比例调整型为例。
在通电前，必需进行外观检查和绝缘检查，动力回路（弧电回路）及信号触点对外壳的绝缘，用500V兆欧表测不得低于20M:信号输人、输出回路及它们与动力回路之间的绝缘，除特别要求外，不应低于l0m合格后方可通电。
在通电后，应检查变压器、电机及电子电路部分元件等是否过热，转动部件是否有杂音，发觉异常现象应立刻切断电源，查明原因。
未查明原因前，不要轻易焊下元件。
更换电子元件时，应防止温度过高，损坏元件。
更换场效应管和集成电路时确定要把电烙铁妥兽接地，或脱离电源利用余热进行焊接。
拆卸零部件、元器件或焊接导线时，应做好标记，对应记号。
应尽公避开被检设备的输出回路开路，避开被检设备在有输人信号时停电。
检修后的设备必需进行校验。
对干电动机要检查线圈对外壳及线圈之间的绝缘电阻，测皿线圈直流电组，清洗轴承并加润滑油，检查转子、定子线圈及制动装；对于减速器要解体清洗各部件，检查行星齿轮部分的情况，检查斜齿轮部分的情况，检查涡轮涡杆或丝杆螺母的啮合情况，后进行装配、调整并加长效铿基润滑脂。
电动执行器 培训ppt课件
Ⅰ区 Ⅱ区
Ⅲ区
H-06-----打开过矩保护值选择项
H-07-----ESD选择项
H-08-----关闭限位点确认项
H-09-----打开限位点确认项
H-10-----当前转矩显示项
上述各项通过设定器确认后可进入相应的子项或预处理程序。用设定器的↓键进行选择，
用←键进行确认。
2.1.1关闭方向选择 该项规定了电动装置进行关闭操作时，输出轴的转动方向。进入H-01项后，Ⅲ区将出现 0（顺时针）或1（逆时针）数字，首次出现的数字为原设置值，通过↓键选择后用通过 ←键确认。 2.1.2远控信号优先级选择 该项规定了远程打开信号和远程关闭信号同时存在时，执行何种操作。进入H-02项后， Ⅲ区将出现0（关闭优先）或1（打开优先）数字，首次出现的数字为原设置值，通过↓ 键选择后用通过←键确认。 2.1.3就地控制选择 该项规定了就地操作时是点动控制还是保持控制。进入H-03项后，Ⅲ区将出现0（点动） 或1（保持）数字，首次出现的数字为原设置值，通过↓键选择后用通过←键确认。 2.1.4关闭限位保护选择 该项规定了关阀操作时是否需要限位保护。进入H-04项后，Ⅲ区将出现0（不保护）或 1（保护）数字，首次出现的数字为原设置值，通过↓键选择后用通过←键确认。 2.1.5关阀过矩保护选择 该项规定了关阀操作时过转矩保护值。进入H-05项后，Ⅲ区将出现以前设置的开阀操作 时过转矩保护数值，以电动装置的额定转矩的百分比表示，通过＋、－键可将此保护
值从40%-120%之间选择，用←键确认。
2.1.6开阀过矩保护选择 该项规定了开阀操作时过转矩保护值。进入H-06项后，Ⅲ区将出现以前设置的开阀操 作时过转矩保护数值，以电动装置的额定转矩的百分比表示，通过＋、－键可将此保
auma电动执行器原理与维护ppt课件
17
七、调试
限位开关： 设置 黑色区域： [1] 设置轴：关到位 [2] 指针： 关到位 [3] 标记： 关到位设置 白色区域： [4] 设置轴：开到位 [5] 指针： 开到位 [6] 标记： 开到位设置
18
七、调试
关到位（黑色区域）：设置 1. 启动手动操作。 2. 顺时针转动手轮，直到阀门关闭。 3. 沿相反方向转动手轮大约半圈（超驰）。 4. 用螺丝刀按下并沿箭头方向旋转设置轴[1]，观察指针[2]：听到棘轮的咔哒声，指针
22
七、调试
开方向运行（白色区域）：设置 1. 将阀门沿开方向移动到预期的中间位置。 2. 如果不经意错过了跳机点：沿反方向转动阀门，再次沿开方向接近中间位置（信 息：总是沿着和之后的电气操作相同的方向接近中间位置）。 3. 用螺丝刀按下并沿箭头方向旋转设置轴[4]，观察指针[5]：听到棘轮的咔哒声， 指针[5]转90°。 4. 如果指针[5]距离标记[6] 90°：继续慢慢旋转。 5. 如果指针[5]移动到标记[6]：停止旋转并松开设置轴。 ➥ 开方向运行的中间位置设置完成。 6. 如果不经意错过了跳机点（经过跳机点之后才听到棘轮的咔哒声）：继续沿相 同方向转动设置轴并重复设置过程。
AUMA说明书
auma matic的结构及其功能说明带auma matic的电动执行器由如下部分组成：执行器基本出力部分auma norm 安装在执行器基本部分上的可编程点机一体化控制单元auma matic 将电机一体化控制单元与电动执行器组合到一起有以下几种优点：与普通的不带控制单元的执行器的布线相比由于大大简化了现场的布线工作量，因此可以节约大量的费用。
由于继电器不是安装在遥远的电气控制柜中，因此在扭矩开关或行程开关被侵压以后电机会立刻停止转动不会产生过长的延时。
可以被轻易而灵活地组合到各种各样的过程控制系统中或者组合到一个标准化的现场总线系统中，例如：profibus-fms，profibus-dp，interbus-s或modbus-rtu。
电机一体化控制单元auma matic由以下几个模块组成：用于控制电机电源的换向接触器。
操作和信号电路板-带有初级熔断器，和用于将现场按扭发出的控制命令传递到电子电路的继电器；应客户的要求还可带上做为任选件的指示灯。
接口板-带有用于隔离内部信号和外部信号之间电位差的光电隔离器，继电器和发光二极管指示灯。
以smd技术设计的路基板-其上装有c-mos场效应管。
它提供了对内部信号和开关信号之间的连接进行编程以及用dip开关设定电机控制的可能性。
连接执行其本身auma norm和电机一体化控制单元auma matic的auma插拔式电气连接器。
为用户接线而提供的auma插拔电气连接器。
带有现场/远程选择器电机控制单元供电用的电源供应单元。
电机一体化控制单元auma matio的模块化设计结构使得对其配置的修改变得非常容易。
在不带一体化控制单元得执行器（auma norm）上的auma插拔式电器连接器与电机一体化控制单元（auma matic）上的电气连接器是完全相同的。
这使得auma电动执行器得升级改型非常容易。
电动机得一体化控制单元auma matic可以被安装在以下型号规格得执行器上：多回转执行器： sa07.1-sa16.1（用于开-闭控制）sam07.1-san16.1（用于调节控制）部分回转执行器：sg05.1-sg12.1 最新开发得纺爆型auma matic可以直接安装到auma norm防爆型执行器sa ex，sam ex或sg ex上，使其改型升级为带电动机一体化控制单元的防爆型电动执行器。
执行器的结构与工作原理85页PPT
谢谢！
