ansys常见警告和错误ansys警告和错误2010-05-03 21:471、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；我自己遇到这种情况的解决方案一般是检查没有耦合的结点；我遇到过这种情况最后发现是密度设置离谱了；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！还没碰到过这个问题3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG 命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
ANSYS操作经常遇到的问题汇总

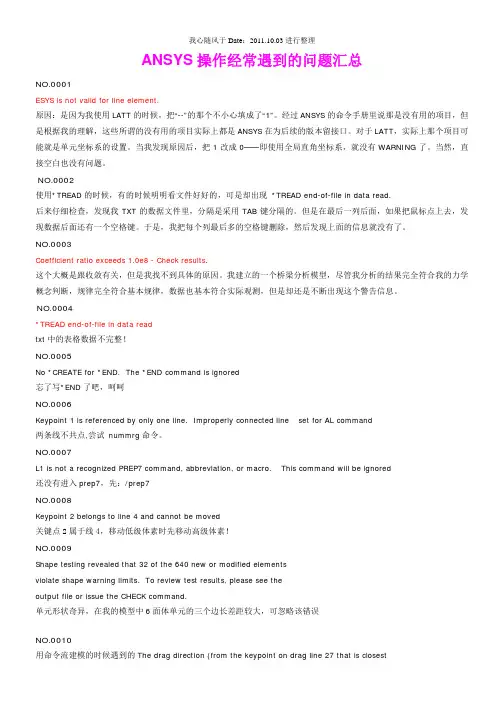

ANSYS操作经常遇到的问题汇总NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。
NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the area normal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。
ANSYS警告和报错信息汇总
ANSYS警告和报错信息汇总NO.0001、ESYS is not validfor line elemen t.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSY S的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WAR NING了。
当然，直接空白也没有问题。
NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREADend-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用T AB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，，然后发现上面的信息就没有了。
NO.0003、Coeffi cient ratioexceed s 1.0e8 - Checkresult s.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
有人知道这个信息是什么意思，怎么调试能消除吗？NO.0004、*TREADend-of-file in data readtxt中的表格数据不完整！NO.0005、No *CREATE for *END. The *END comman d is ignore d忘了写*END了吧，呵呵NO.0006、 Keypoi nt 1 is refere ncedby only one line. Improp erlyconnec ted line set for AL comman d 两条线不共点,尝试 nummrg命令NO.0007、 L1 is not a recogn izedPREP7comman d, abbrev iatio n, or macro. This comman d will be ignore d还没有进入p rep7，先：/prep7NO.0008、Keypoi nt 2 belong s to line 4 and cannot be moved同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002NO.0009、Shapetestin g reveal ed that 32 of the 640 new or modifi ed elemen tsviolat e shapewarnin g limits. To review test result s, please see theoutput file or issuethe CHECKcomman d.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010、用命令流建模的时候遇到的The drag direct ion (from the keypoi nt on drag line 27 that is closes tto a keypoi nt KP of the givenarea 95) is orthog onalto the areanormal at that KP. Area cannot be dragge d by the VDRAGcomman d.意思是拉伸源面的法向与拉伸路径垂直，不能使用VD RAG命令。
ansys常见错误汇总
常见waring/erroe 汇总NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
------------------------------------------------------------------------------------------------------------------ NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read. 后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
------------------------------------------------------------------------------------------------------------------ NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
------------------------------------------------------------------------------------------------------------------ NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！------------------------------------------------------------------------------------------------------------------ NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵------------------------------------------------------------------------------------------------------------------ NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command 两条线不共点,尝试nummrg命令。
ANSYS常见错误和警告及其解决方法
ANSYS常见错误和警告及其解决方法1、some contact elements overlap with the other contact element which can cause over constraint。
一些接触单元与其他接触单元重叠，这可能导致过度约束。
解决方法：这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远端载荷（MPC）的定义，操作中在定义刚性区或远端载荷时避免选择不必要的DOF自由度，以消除过约束。
2、error：element type 1 is PLANE42，which can't be used with the VMES command，meshing of volume 3 aborted。
单元类型1是PLANE42，不能使用命令VMES划分体网格，划分体3中止。
解决方法：修改单元类型为适合体网格的单元类型，如solid、shell等；使用AMESH。
3、error:keypoint 10 is referenced by only one line. Improperly connected line set for AL command。
关键点10只在一条线上。
不适合使用AL命令连接线。
解决方法：AL命令是用线来定义面，而选择两条线可能只有两个关键点，因为关键点10不在线上，而定义面至少有三个点，因此，需要再选一条线。
4、Element type 1 is Solid95,which can not be used with the AMES command，meshing of area 2 aborted。
这是因为不同单元类型对应不同的划分网格操作。
上面的错误是因为单元类型为Solid95（实体单元），不能用AMES命令划分面网格。
5、Shear modulus must be positive for material 1 in element 1。
ANSYS常见错误总结
1.*** WARNING *** CP = 4.562 TIME= 09:41:59Shape testing revealed that 20 of the 1550 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.ANS1:该警告可以不理会,这些现象在建摸中出现很正常,只要不影响计算收敛性并保证模型正确就可以了;警告2应该是line 25开始划分网格时被遗漏了,建议检查一遍.2.命令流里有个nropt,full,但我在gui里面找不到关于它的设置help了一下，Main Menu>Preprocessor>Loads>Analysis Type>Analysis OptionsMain Menu>Solution>Analysis Type>Analysis Options但是都没见有相关的设置解决：NROPT, option,--,adptky 指定牛顿拉夫逊法求解的选项OPTION: AUTO:程序选择FULL:完全牛顿拉夫逊法gui菜单Main Menu>Preprocessor>Loads>Analysis Type>Analysis OptionsMain Menu>Solution>Analysis Type>Analysis Optionsgui菜单默认是隐藏的，如果要通过gui操作，要点击Solution>最下面的， Unabridged menu 激活，这样就可以看到以上菜单项。
从其它论坛转贴过来的一些ANSYS精华，供各位参考。
Q为问，A为回复。
------------------------------------------------------------------------------------------------------Q:模态分析得到的结果是不是某个方向上的各阶频率啊？我要得到各个方向的一阶频率能做到吗？A：模态分析得到的结果是你所选择的自由度内的振型。
ANSYS 出现的各种错误及解决方法
ansys警告和错误(持续更新)(2010-12-20 11:05:16)1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
ansys错误及解决方法汇总
ansys错误及解决⽅法汇总原因分析：这是由于proe的许可⽂件错误导致的提⽰，只要点击ok，proe将会⾃动关闭。
重启打开还是⼀样。
究竟如何解决呢，考虑到开始proe软件可以正常运⾏，经过⼀段时间后出现-1错误，其原因是：移动或删除了许可证⽂件的.，从⽽导致⽆法正常找到许可证⽂件。
解决⽅法：⽅法⼀：如果删除了许可证⽂件我们需要再创建⼀个替换完整的许可证⽂件，如果只是移动了许可证⽂件的位置，我们只需要双击运⾏proe安装⽬录下的C/D/E:\PROE\proeWildfire4.0\bin\ptcsetup.bat（我的是D:\PROE\proeWildfire 4.0\bin），当提⽰添加许可证的时候浏览新的许可证路径加进去即可。
⽅法⼆：更简单的⽅法是不⽤运⾏ptcsetup.bat直接修改以下⽂件即可：⽤记事本⽅式打开bin⽬录下proe1.psf，找到“ENV=PTC_D_LICENSE_FILE”字符串，修改“=”号后⾯的路径即可（这个路径是新指定的proe许可证⽂件路径），如下图所⽰：⽅法三：按步骤操作⼯具/原料：proe完整安装包1、打开运⾏安装包的setup.exe⽂件；2、另外打开安装包或安装路径下的crack⽂件夹，找到license.dat然后使⽤记事本的⽅式打开它；3、把记事本⾥⾯的“00-00-00-00-00-00”全部替换为setup.exe⾸页的ptc主机id，不⽤区分字母⼤⼩写。
替换⽅法：ctrl+H调出替换对话框，填写完成，点击全部替换。
4、替换完成，另存为c盘。
覆盖原⽂件；5、从crack⽂件夹复制三个⽂件再次破解。
1.复制proe_WF5_Win32_crk.exe⽂件到C:\ProgramFiles\PTC\CreoElements\Pro5.0\i486_nt\obj并执⾏。
2.复制proe_mech_WF5_Win32_#1_crk.exe⽂件到C:\Program Files\PTC\Creo Elements\Pro5.0\mech\i486_nt\bin并执⾏。
ansys常见错误集合-非常有用
第一个问题：说明结构刚度矩阵出现小主元。如果矩阵D 的所有主元都是正的，这时结构的切线刚度矩阵正定，结构处于稳定状态；如果矩阵D 的 主元有小于0 的，则切线刚度矩阵非正定，结构处于不稳定状态。
15、Large negative pivot value ( -8.419662714E-03 ) in Eqn.system. May be because of a badtemperature-dependent material property used in the model.
13、Topolgical degeneracy detected for ASBA command.Try modifying geometry slightly or loosening the tolerance(BTOL command).If BTOL is relaxed ,be sure to change the tolerance back to the default after operation
ANSYS错误小结1、 把体用面分割的时候出现的错误提示：
Boolean operation failed.
try adjusting the tolerance value on the BTOL commmand to some fraction of the
minimum keypoint distance.
Model Size (current problem)1.183933e+000,BTOL setting 1.00000e-005,minmum KPT distance 4.308365e-006
先在要分割的地方设置一个工作平面，用布尔运算“divided --volume by working plane”进行分割的时候，出现上述错误，主要原因可能是设置的公差太小，
ANSYS 出现的各种错误及解决方法
ansys警告和错误(持续更新)(2010-12-20 11:05:16)1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
ansys错误汇总大全,史上最全
ANSYS分析出现问题NSYS error message 错误信息汇总2011-10-19 12:57:12| 分类：ANSYS | 标签：ansys 错误error |举报|字号订阅以前很多的心得全丢了，现在把新遇到的error message及解决方法逐一添加如下：1\ Too many expressions.表达式太长，ansys要求一个表达式不要超过6个分段，比如以下不对A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1-y3*z2 有7个段改为A22=y1*z2-y1*z3-y2*z1+y2*z3+y3*z1A22=A22-y3*z2就行了2\ No *DO trips needed, enter *ENDDO .循环执行次数为0，说明下标的变化范围越界，就是形如下面的循环*do,i,0,-1..........*enddo3\ *** NOTE *** CP = 227.688 TIME= 12:30:54One or more elements have become highly distorted. Excessivedistortion of elements is usually a symptom indicating the need forcorrective action elsewhere. Try incrementing the load more slowly(increase the number of substeps or decrease the time step size). Youmay need to improve your mesh to obtain elements with better aspectratios. Also consider the behavior of materials, contact pairs,and/or constraint equations. If this message appears in the firstiteration of first substep, be sure to perform element shape checking.为什么上面的错误信息用深色底纹标出呢？原因很简单，上面的错误出现在非线性计算中意味着致命错误，说明计算无法收敛，遇到这个错误是非常头疼的，下面重点讨论这个问题的由来和解决办法。
ANSYS软件错误锦集
ANSYS软件错误锦集1 在Ansys中出现“Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.”，是什么原因造成的呢？单元网格质量不够好，尽量用规则化网格，或者再较为细密一点。
2 在Ansys中，用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。
建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys。
3 在Ansys中，出现错误“There are 21 small equation solver pivot terms。
”，是否是在建立接触contact时出现的错误？不是建立接触对的错误，一般是单元形状质量太差（例如有接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms4 在Ansys中，出现警告“SOLID45 wedges are recommended only in regions of relatively low stress gradients.”，是什么意思？"这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。
它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。
"5 ansys向adams导的过程中，出现如下问题“There is not enough memory for the Sparse Matrix Solver to proceed.Please shut down other applications that may be running or increase the virtual memory on your system and return ANSYS.Memory currently allocated for the Sparse Matrix Solver=50MB.Memory currently required for the Sparse Matrix Solver to continue=25MB”，是什么原因造成的？不清楚你ansys导入adams过程中怎么还需要使用Sparse Matrix Solver（稀疏矩阵求解器）。
ANSYS出现的各种错误及解决方法
ANSYS出现的各种错误及解决方法1、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！3、开始求解后出现以下提示Solid model data is contaminated有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有 79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
2) 材料参数有问题，可以检查一下材料数据有否输错。
ANSYS警告汇总
NO.0001ESYS is not valid for line element.原因：是因为我使用LA TT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LA TT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREA TE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。
NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。
ANSYS错误集锦-李
ANSYS错误集锦-李ansys分析出现问题NO.0052some contact elements overlap with the other contact element which can cause over constraint. 这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO.0053Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.是什么原因造成的呢？单元网格质量不够好尽量，用规则化网格，或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
ansys的布尔操作能力比较弱。
如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。
建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms.; SOLID45 wedges are recommended only in regions of relatively lowstress gradients.第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因。
ansys错误及解决方法汇总
NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
-------------------------------------------------------------------------------------------------------------------------NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read. 后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
-------------------------------------------------------------------------------------------------------------------------NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
-------------------------------------------------------------------------------------------------------------------------NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！-------------------------------------------------------------------------------------------------------------------------NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵-------------------------------------------------------------------------------------------------------------------------NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。
ansys使用过程中问题(警告)汇集
NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。
NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。
ANSYS出现的问题汇总
ansys分析出现问题NO.0052some contact elements overlap with the other contact element which can cause over constraint. 这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远场载荷（MPC）的定义，操作中注意在定义刚性区或远场载荷时避免选择不必要的DOF自由度，以消除过约束NO。
0053Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits。
是什么原因造成的呢?单元网格质量不够好尽量,用规则化网格，或者再较为细密一点NO.0054在用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
ansys的布尔操作能力比较弱.如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面.建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansysNO.0055There are 21 small equation solver pivot terms。
；SOLID45 wedges are recommended only in regions of relatively lowstress gradients。
第一个问题我自己觉得是在建立contact时出现的错误，但自己还没有改正过来；第二个也不知道是什么原因.还有一个：initial penetration 4.44089×10E-6 was detacted between contact element 53928 and target element 53616；也是建立接触是出现的，也还没有接近.第一个问题：There are 21 small equation solver pivot terms.；不是建立接触对的错误,一般是单元形状质量太差(例如有i接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms第二个问题:SOLID45 wedges are recommended only in regions of relatively lowstress gradients.这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。
