造纸机成形装置
造纸机传动工艺要求和变频器选择与参数设置

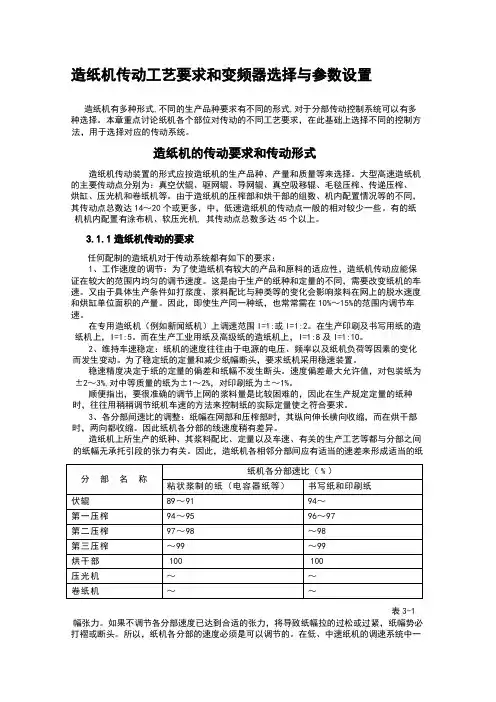

造纸机传动工艺要求和变频器选择与参数设置造纸机有多种形式,不同的生产品种要求有不同的形式,对于分部传动控制系统可以有多种选择。
本章重点讨论纸机各个部位对传动的不同工艺要求，在此基础上选择不同的控制方法，用于选择对应的传动系统。
造纸机的传动要求和传动形式造纸机传动装置的形式应按造纸机的生产品种、产量和质量等来选择。
大型高速造纸机的主要传动点分别为：真空伏辊、驱网辊、导网辊、真空吸移辊、毛毯压榨、传递压榨、烘缸、压光机和卷纸机等。
由于造纸机的压榨部和烘干部的组数、机内配置情况等的不同，其传动点总数达14～20个或更多，中，低速造纸机的传动点一般的相对较少一些。
有的纸机机内配置有涂布机、软压光机, 其传动点总数多达45个以上。
3.1.1造纸机传动的要求任何配制的造纸机对于传动系统都有如下的要求：1、工作速度的调节：为了使造纸机有较大的产品和原料的适应性，造纸机传动应能保证在较大的范围内均匀的调节速度。
这是由于生产的纸种和定量的不同，需要改变纸机的车速。
又由于具体生产条件如打浆度、浆料配比与种类等的变化会影响浆料在网上的脱水速度和烘缸单位面积的产量。
因此，即使生产同一种纸，也常常需在10%～15%的范围内调节车速。
在专用造纸机（例如新闻纸机）上调速范围I=1:或I=1:2。
在生产印刷及书写用纸的造纸机上，I=1:5。
而在生产工业用纸及高级纸的造纸机上，I=1:8及I=1:10。
2、维持车速稳定：纸机的速度往往由于电源的电压、频率以及纸机负荷等因素的变化而发生变动。
为了稳定纸的定量和减少纸幅断头，要求纸机采用稳速装置。
稳速精度决定于纸的定量的偏差和纸幅不发生断头。
速度偏差最大允许值，对包装纸为±2～3%,对中等质量的纸为±1～2%，对印刷纸为±～1%。
顺便指出，要很准确的调节上网的浆料量是比较困难的，因此在生产规定定量的纸种时，往往用稍稍调节纸机车速的方法来控制纸的实际定量使之符合要求。
造纸设备与润滑（经典）
2 发动机简介造纸机械及设备造纸机是把经过打浆、调制后符合造纸要求的纸浆抄制成纸的机器。
造纸机总体分:1。
由浆抄成湿纸的湿段，包括流送部、成型部、压榨部三个部分，2。
把湿纸烘干并成卷的干段，包括烘干部、压光部、卷纸部三个部分。
还包括：机械传动部分、真空系统、气压及液压系统、润滑系统、引纸系统、蒸气系统、热风系统、气罩及其排风系统等。
3一、打浆与疏解设备、流浆箱（DIP）二、造纸机械及设备(PM)三、外围设备(Utility)41、打浆与疏解设备2、流浆箱设备5链板输送机：将原料（废纸、纤维等传输至碎浆设备）6转鼓碎浆机：将浆料粉碎；内有螺旋状旋转刀片。
倾斜放置。
7浆筛：过滤浆液，分粗筛和细筛，循环进行。
8多圆盘：属于磨浆设备，内有多道扇形圆盘，交错布置，细化匀整浆料，浓缩浆液，减少浆液所含空气。
9脱墨装置：与筛类似，属于过滤性质设备，上方走浆，下方流渣。
10化学品罐和浆体传输除气设备11部分润滑点真空泵(Turbo T46) 链板机(Alvania EP2) 转鼓碎浆机(Mallleus GL95) 电动机(Stamina RL2) 电动机组(Esso N2/S2)12其他设备：1）风机：抽出空气，提高浆液浓度，提高纸张均匀度2）搅拌机：使浆液均匀3）漂白塔：脱墨处理4）蓄浆罐：2000m3浆罐5个，处理断纸等产生的浆液13从打浆设备到纸机成形部纸之前的上浆设备：1）布浆器：纸浆的分布装置2）堰池：纸浆整流装置3）堰板：纸浆的上网装置14位置在成型部的成型辊和胸辊下方。
151、造纸机基本概念2、造纸工艺流程3、造纸主要设备4、造纸设备润滑161.1造纸机分类：长网造纸机、夹网造纸机、短网造纸机、圆网造纸机等。
1.2网宽：成型网宽，是造纸机的主要参数之一。
1.3纸卷幅宽，净纸幅宽，毛纸幅宽，湿纸幅宽。
1.4车速：造纸机的车速是造纸机卷曲部车速，最大工作车速也是造纸机主要参数之一1.5产量类：包括日生产、成品率以及抄造率等。
造纸设备包括哪些及造纸机结构
造纸设备整体大致都是三大部分：制浆设备、造纸设备和复卷（或是切纸）设备。
制浆设备又有打浆机、除渣设备、洗浆设备、辅料设备；造纸设备又有网部设备、压榨设备、烘缸设备、压光设备、卷取设备；复卷设备就是复卷机和称重喷字打包设备。
造纸机纸张抄造的联合装备。
主要由网、压榨、干燥等部分构成。
网部分为圆网和长网两种。
压榨部是由压榨辊和造纸毛布等组成。
干燥部是由一个或几个烘缸组成。
某些长网机还会装备机械压光机，用来提高纸的平滑度和紧度等。
造纸机的类型有很多，如制造单面光纸张的单烘缸造纸机（又称杨克式造纸机）、制造一般纸张的长网多烘缸造纸机、制造打字纸和卷烟纸等的薄页造纸机、制造纸板的纸板机等。
根据造纸工艺的需要，造纸机结构的形式多样，一般均由流送、成形、压榨、烘干、整饰、卷取及传动等部件和辅助系统等一些配套设备组成。
成形部由流浆箱、胸辊、成形网、吸水箱和伏辊等组成。
流浆箱布浆器会将流送系统送来的成浆均匀地喷送到成形网上，浆速与网速要相匹配。
控制浆速和控制网速是选用流浆箱箱型的主要因素。
全封闭水力式流浆箱是以调节冲浆泵的送浆压力来调整浆速，它适用于高速造纸机；气垫式流浆箱是由调节气垫压力来调速，而开敞式高位流浆箱则是以调整箱内浆位高度来调速，适用于中速造纸机；开敞式隔仓流浆箱则适用于低速造纸机。
成形网是无端环状网，在胸辊和伏辊之间，形成一个水平的或是略带倾斜度的平直网面，作为纸浆脱水工作段，习惯称它为网案，因而称为长网。
若是将无端成形网置于圆形网笼上，成为弧形的脱水成形的工作段，称为圆网。
若用钻有孔眼的钢制网鼓，从轴端抽吸真空，用来加速成形网网面上的纸浆脱水则称为真空圆网或真空成形网。
因为这些成形器采用了不同形式的脱水元件，从而使网上的纸浆加速脱水。
元件分有静止、转动和两者都有等 3类。
静止元件是像脱水板、弧面真空箱等，转动元件如案辊、真空成形辊等。
除用单一形式成形器组成长网造纸机、圆网造纸机、夹网造纸机外，还有用多长网、多圆网、多夹网和多种形式长圆网混合式成形器组合的成形部。
长网纸机上网成形器的改进设计
上 网成形 器 的 主传 动 由电动 机 通 过 齿轮 减 速 器转
动 主动辊 。 动 组 的机 械 部分 由Ｈ Ｌ 传 型柱 销联 轴 器、 齿
轮减 速 箱、 向联 轴 器、 ＬＦ ６ ＢＭ—Ｃ１ Ｆ 电编 码 万 用 一 ０ ５光
长 网纸 机 上 网成 形器 的改进 设 计
。 刘志 良 白路 何智 （ 陕西科 技 大 学机 电工 程 学 院， 西安 ７０ ２ ） １０ １
摘 要： 挖掘现有设备的生产能力， 为了 本文以３５ ｍ 文化纸机为例， １０ ｍ 介绍在普
通 长 网上加上一 个 由导入 辊 、 出辊 、 导 气功校 正 器、 加压 靴 、 上下脱 水 板 箱、 出 导
成， 应使操 作者在 运 转 时易观 察 到各 个部 件 ， 以便 及 时
调 整 。（ ） 构紧凑 ， ２ 结 在原 有纸 机 的长 网部 不 改变 的前 提下， 增添 一 些设 施 ， 以适应 于在 旧长 网纸 机 上进 行技
术 改造 。
２ ３ ５ 纸 机 上 网成 形 器设 计 参数 １０
产品品种 ： 书写纸 、 版纸等 ； 胶 定量 ： ２ ０ ／ ； ５ －８ ｇ ｍ 净纸 宽 度 ： ｌ ０ ３ ５ ｍｍ； 工作 车速 ： ０ ～６ ０ ｍ ｉ ； ５ ０ ５ ｍ／ ｉ 设 ｑ 计车速 ： ０ ｍ／ ｉ 轨距 ： １０ ｍ； ７ ０ ｒ ｎ； ａ ４０ ｒ ａ 公称 能力 ： ６ ｔ １ ０／
约５。 ｔ
３ 主 要 设 计 内 容
３１ 网案机 架设计 ． 网案机 架设 计 为箱形 ， 采用悬 臂式 换 网机构 ， 均采
制浆造纸机械与设备总复习题
备料机械与设备一、判断题：1.圆筒剥皮机是摩擦式剥皮机的一种，它是靠原木在圆筒内相互碰撞摩擦进行去皮的，圆筒剥皮机是当前各国广泛用于木段或原木剥皮的主要设备。
（）2.削片机按机械结构可分为两类：切削刀装在圆盘上的盘式削片机和切削刀装在圆柱形鼓上的鼓式削片机。
其中盘式削片机主要用于切削原木，削出木片质量较好。
（）3.盘式削片机按刀盘上的刀数分为：普通削片机（4-6把刀）和多刀削片机（8-16把刀）两种。
这两种削片机喂料方式又有斜喂料和水平喂料两种。
（）4.刀辊式切草机强制喂料装置是由上下喂料链带及上下压辊组成。
（）二、填空题1.连续式剥皮机由、、、和进出料闸板等部分组成。
2.非木材原料的切断设备，大致可以分为刀辊式和刀盘式两大类。
稻草、麦草等原料切断采用切草机，芦苇、芒秆等原料切断采用切苇机。
3.盘式木片筛是国际上新发展的按木片筛选的设备。
它有多根装有圆形或梅花形盘的转轴。
按轴的中心线构成的平面形式分为和盘式木片筛。
的缝隙即决定了通过此缝的合格木片厚度。
三、简述题1．简述圆筒剥皮机的工作原理。
2.简述原木备料以及非木备料过程使用的主要设备。
3.简述稻麦草原料湿法或干湿法备料流程使用的主要设备。
化学制浆设备一、判断题：1.蒸煮锅的高度、直径及上、下锥角的大小是蒸煮锅外形尺寸的重要指标。
其上、下锥角大小对蒸煮锅装料、放浆、送液和通汽等操作没有影响，只是对蒸煮锅的高度有一定的影响。
（）2.锅壳上锥部内壁面装有两组锥形滤网，上面一组用于排汽（气）时防止锅内纤维物料被带出，下面一组滤网用于把循环加热系统送来的药液分布到蒸煮锅整个截面上。
（）3.下锅颈侧面有两根接管，其中一根较粗的接管用于送入蒸汽，升温时作为辅助加热之用，另一根用于送入循环加热系统加热后的药液。
（）4.卡米尔连续蒸煮器锅顶分离器有多种。
液相型蒸煮锅锅顶采用标准分离器，汽液相型蒸煮锅则采用内置反向分离器或外置倾斜分离器。
（）5. 横管式连续蒸煮器中T形管是料塞同药液及蒸汽的汇合处，并附有喂料器的防反喷装置。
夹网造纸机[指南]
![夹网造纸机[指南]](https://img.taocdn.com/s3/m/37c166036ad97f192279168884868762caaebbb0.png)

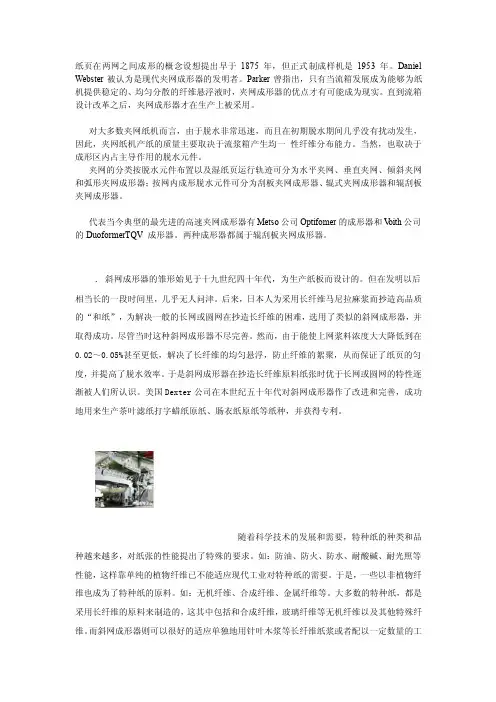

纸页在两网之间成形的概念设想提出早于1875年，但正式制成样机是1953年。
Daniel Webster被认为是现代夹网成形器的发明者。
Parker曾指出，只有当流箱发展成为能够为纸机提供稳定的、均匀分散的纤维悬浮液时，夹网成形器的优点才有可能成为现实。
直到流箱设计改革之后，夹网成形器才在生产上被采用。
对大多数夹网纸机而言，由于脱水非常迅速，而且在初期脱水期间几乎没有扰动发生，因此，夹网纸机产纸的质量主要取决于流浆箱产生均一性纤维分布能力。
当然，也取决于成形区内占主导作用的脱水元件。
夹网的分类按脱水元件布置以及湿纸页运行轨迹可分为水平夹网、垂直夹网、倾斜夹网和弧形夹网成形器；按网内成形脱水元件可分为刮板夹网成形器、辊式夹网成形器和辊刮板夹网成形器。
代表当今典型的最先进的高速夹网成形器有Metso公司Optifomer的成形器和V oith公司的DuoformerTQV 成形器。
两种成形器都属于辊刮板夹网成形器。
. 斜网成形器的雏形始见于十九世纪四十年代，为生产纸板而设计的。
但在发明以后相当长的一段时间里，几乎无人问津。
后来，日本人为采用长纤维马尼拉麻浆而抄造高品质的“和纸”，为解决一般的长网或圆网在抄造长纤维的困难，选用了类似的斜网成形器，并取得成功。
尽管当时这种斜网成形器不尽完善。
然而，由于能使上网浆料浓度大大降低到在0.02～0.05%甚至更低，解决了长纤维的均匀悬浮，防止纤维的絮聚，从而保证了纸页的匀度，并提高了脱水效率。
于是斜网成形器在抄造长纤维原料纸张时优于长网或圆网的特性逐渐被人们所认识。
美国Dexter公司在本世纪五十年代对斜网成形器作了改进和完善，成功地用来生产茶叶滤纸打字蜡纸原纸、肠衣纸原纸等纸种，并获得专利。
随着科学技术的发展和需要，特种纸的种类和品种越来越多，对纸张的性能提出了特殊的要求。
如：防油、防火、防水、耐酸碱、耐光照等性能，这样靠单纯的植物纤维已不能适应现代工业对特种纸的需要。
造纸机传动系统设计
摘要纸对于人们而言是必不可少的一种生活用品，在工作、学习当中都经常会用到。
并且在人类历史的流传以及文化的交流也起着极其重要的作用，在材料中属于最基本的层次。
在我国历史长河中，造纸出现的极早，我国在这个领域当中技术也属于走在世界前沿的，而这个行业对于我国经济的发展也有着极为重要的作用。
目前，我国这个行业的特色是：行业内企业数量较多，但从规模而言都并不大，并且纸张的品种远远跟不上人们的需求，技术层次上并没有突破，大多数工作都要依靠人力进行，对环境造成了恶劣影响。
而根据有关数据显示，在企业方面规模中等的数量在三千左右，在造纸时，选择的都是效率比较低的机器，也就是速度低于300m/min，并且在控制系统方面选择的也一般是开环方式；而速度属于中等范围，也就是300m/min到550m/min之间的，在工作时性能极不稳定，会出现速度链无法达到一致，有时还会出现断纸的现象，由此看来在制造机器时并没有将可能发生的故障灯纳入考量范围，导致生产时出现事故的可能性较大，对企业也有很大的负面影响；而技术较为先进的机器，基本上都是从国外引进，因此在这方面的开销也较大，对于企业的压力也有所提升。
而且因为这方面的限制，引进的机器必须包含有关的所有设备，并且在维修方面因为国内外的差异，造成了很大的阻碍，所以这类机器在真正使用时难度系数较大。
而相关行业竞争相当激励，我国技术方面也没有较大的突破，所以要对这方面予以足够的重视，并且控制系统也要进行不断完善，使得我国在竞争当中不至于处于劣势地位。
在上世纪八十年代，矢量变频技术相对而言已经较为先进，并且为了在实际应用当中，少一些阻碍，以ABB、SIEMENS、AB等公司为代表的电气公司着手针对控制系统进行改进，利用公共直流母线进行技术上的突破，使得传动更为顺畅，并且在那个时期将其应用于各种相关的行业当中，如造纸。
而在1994年，苏州紫兴纸业便逐步开始利用PPS-200系统，到后期，便从国外引进了这类系统构成的规模较大的造纸机，其控制便是利用上述提到的集散控制系统进行的，并且国内研究人员在国外技术的基础之上，不断进行学习和研究，到1997年，天津电气传动研究所便开发了一种基于上述系统但具有自主知识产权的相似系统，并且在实际应用中效果也较好，至此，我国便在这方面不再需要依赖于国外的机器才能进行相应的生产制造。
第二节纸页成形和成形部
第二节纸页成形和成形部纸页成形的目的和作用纸页成形的目的就是将纸料通过适当的工艺转化为湿纸幅。
纸页成形的作用是通过合理的控制纸料在网上的留着和滤水工艺,使成形的湿纸幅有优良的匀度和所需的纸页物理性能。
成形部(造纸机网部)的任务和要求网部的主要任务是使纸料尽量地保留在网上,较多地脱除水分而形成全幅均匀一致的湿纸幅。
形成结构均匀的湿纸页,尽可能多地脱水。
要求:纸料在网上应该均匀分散,使全幅纸页的定量、厚度、匀度等均匀一致,为形成一张质量良好的湿纸幅打好基础。
湿纸幅经网部脱水后应具备一定的强度,以便将湿纸幅引入压榨部。
要求纤维均匀分散,纵横不规则交织,填料、胶料和其他添加物质均匀分布,整个纸幅的定量、厚度、紧度、匀度、强度等均匀一致。
纸料留着的意义(1)留着率高可降低纸料输送负荷,有利于白水系统封闭循环。
(2)留着率低,白水中的细小纤维含量高,会影响化学助剂的使用效果。
(3)留着率低,会影响纸机的清洁性,会加速成形网和压榨毛毯的污染。
(4)留着率低,会使纸页的两面性更加严重,同时影响纸的光学性能和孔隙性能。
(5)对于一些中性施胶剂在白水中的积累,会生成一些不利于纸料系统平衡的物质。
纸页成形与纸料脱水的关系纸料的脱水和成形是同时存在的。
脱水会影响纸页的成形,在保证成形质量的前提下,要尽可能快地脱水。
纸页成形的基本过程可以看作是三种主要的流体动力过程的综合。
即滤水、定向剪切和湍流。
滤水是指成形过程中的纤维悬浮液中的水分借助于重力、离心力和真空抽吸力等排出的过程。
定向剪切是指在未滤水的纤维悬浮体中具有可清楚识别形态的剪切流动。
湍流从理论意义上来说,就是在未滤水的纤维悬浮体中流速的无定向波动。
滤水的主要作用是纤维悬浮液体的脱水,使悬浮体中的纤维沉积在网上成为滤层。
定向剪切除了具有分散作用外,还有定向作用和浓集作用。
定向剪切的作用是使积层中的沉积纤维顺优势方向排列。
纸页的方向性和卷曲,可能部分地是由成形过程中的纤维定向程度决定的。
造纸原理与设备
下部——导网辊、校正辊、紧网辊。
3、纸页在网部的成形、脱水过程
上网段
成形脱水段
高压差脱水段
混合区 成形区（A区） 脱水区（B区）
高真空区
20－25％ 25－20％
1.3－1.4％
1.8－3％
干度
0.5－0.8％
65－78％
0.4－0.7％ 53－45％
1.2 分类 流浆箱按照发展的进程和结构基本特点，可
以归纳为四种：敞开式、封闭式、敛流式、敛流 气垫结合式四大类型。根据喷出浆料所需的速度 ，流浆箱可分为敞口式和压力式两种，压力式流 浆箱又可进一步分成气垫式和水力式。
1.3 主要组成 – 浆料分布装置（布浆器） – 浆流匀整装置（匀浆元件） – 上浆装置（堰板）。
造纸机包括从纸浆流送开始，到卷纸机的全部 设备。
• 1.2 纸机的分类
造纸机主体及其辅助系统有着不同的形式和
规格，工程设计时主要根据纸浆种类、成纸品种 以及产量要求等来确定各分部的形式和规格，形 式不同，则结构不同。从而构成了不同种类的纸 机。
•
在工程实际中，常以成形部和烘干部的形式
结构特征为基础进行造纸机的进行分类。可分为
2.2 浆料匀整装置
静止—挡板、管束、孔板、阶梯扩散器
匀浆元件
转动—匀浆辊
浮动—导流片
• 匀布和调整浆流
• 使上浆装置的流道中的整个截面的各点浆流速度 一致。
• 使浆流具有理想的流态，有适当的微湍流（流体 无定向的适度波动），消除絮聚和保持浆流中纤 维均匀分布。
2.3 上浆装置
● 堰板在结构上可以分为喷浆（鸭嘴）式、垂 直式和结合（鹰嘴）式3种。各种堰板如图所示。
制浆造纸机械与设备考试复习参考资料(下册)
制浆造纸机械与设备期末复习题库（下册）整理者：cheamingchou2013/5/18练习题一一、名词解释1、锥形磨浆机：主要有刀片的截头圆锥形转子和截头圆锥形的外壳以及间隙调节机构所构成。
2、单盘磨：一对磨盘，其中磨盘由主轴带动回转，是一种单盘回转的双盘磨盘磨机。
3、双盘磨：磨室里有一对磨盘，两个磨盘各由一台电动机通过主轴带动，使两个盘齿面相对而方向相反的回转。
4、三盘磨：盘磨机的磨室内一般装有三个圆盘。
中间圆盘由主轴带动回转，它的两个端面均装有磨片，与两个固定圆盘上的磨片形成两对磨浆面。
二、判断题1、提高打浆设备的比压可通过调节飞刀辊与底片或（定子刀）之间的间隙来实现。
（√）2、槽式打浆机由于是间歇式打浆设备，打浆质量不如连续式，所以已经被淘汰。
（×）3、锥形磨浆机的纸浆移动一般从壳的大端送入，由小端排出。
（×）4、盘磨机的盘磨间隙调节机构有定盘移动调节和转盘移动调节两种方式。
其中三盘磨常采用转盘调节机构。
（×）5、锥形磨浆机起刀与落刀是借助于间隙调节机构，使转子与外壳作轴向移动来实现的。
（√）6、三盘磨浆机磨室内一般装有三个磨盘。
中间圆盘的两个圆盘表面均装有磨片。
并由主轴带动回转。
（√）三、填空1、打浆设备打浆原理是使需要处理的纤维原料在通过相对运动的机件间隙时受到复杂的机械作用，使纤维的形态发生各种变化。
2、低压打浆设备的主要类型有圆柱形磨浆机，锥形磨浆机，盘磨机，槽式打浆机。
中高浓打浆机设备的主要类型有磨盘机。
3、通常使用的高频疏解机的主要类型有中间咬合型，平行板型，圆锥形疏解机。
4、盘磨机磨盘纹材质常使用的有又白口铁，合金钢，不锈钢等。
5、生产使用中的盘磨机磨盘间隙自动调节机构有机械调节，电动—机械调节和液压调节机构。
6、实际生产中，由于大部分生产一直沿用低浓打浆，故通常把打浆浓度在5%-8% 时称为中浓度或高浓度。
7、三盘磨磨室中有3个磨盘1个动盘2个静盘，组成两个磨区。
制浆造纸设备与机械介绍
1、转鼓式过滤机
转鼓式过滤机是把一个转鼓放置在浆槽里 构成的过滤设备，滤网铺盖在转鼓的表面。 用来洗涤纸浆的过滤机称为洗浆机。
作为洗浆机的过滤机不仅要把废液从纸浆 中分离，还要进行纸浆洗涤，所以在过滤 机上装有洗涤喷淋装置。
下面以真空洗浆机和压力洗浆机为例对转 鼓式过滤机做简单介绍。
真空洗浆机由 转鼓、分配阀、 槽体、洗涤液 喷淋装置、剥 浆装置、水腿 管及其真空系 统等组成。
打浆设备
打浆设备可分为间歇式和 连续式两大类。间歇式目 前使用的主要是打浆机， 连续式则有锥形精浆机， 圆柱精浆机和盘磨机。
打浆机
1
盘磨机
2 近年来，国内处理纸料都广泛地采用盘磨机。主要原因是：
盘磨机结构简单、占地面积少，效率高，电耗低。盘磨机 是一种连续打浆设备，有利于保证质量的均一和稳定，提 高劳动生产率，为自动化提供了技术基础；尤其是适用于 高浓度连续磨浆，能有效的提高磨浆的质量。
第六节 打浆设备
一、概述
经过蒸煮、洗涤、筛选、漂白以后的纸浆。还不宜直接用于 抄纸。必须利用机械方法处理悬浮于水中的纸浆纤维，使其 具有适用造纸机生产要求的特性，使生产出来的纸张达到预 期的质量，这种操作过程称为打浆。
打浆的任务是对纸浆纤维进行机械处理，使纤维的形状及 物理性质发生变化，如发生切断、分丝等。
例介绍其 备，蒸煮废气和废
基本过程：
液中化学药品与热 能的回收利用以及
废液的综合利用等。
01
制浆的方法大致可分为机械法、化学法和化学 机械法三种。
02
从第二节至第四节将ቤተ መጻሕፍቲ ባይዱ细介绍三种方法的工作 过程及其主要机械。
03
机械法有：原木磨木法（磨石磨木法)、木片磨木法等 化学法有：碱法和亚硝酸盐法。 化学机械法即用较轻度的化学处理再加以机械磨浆的方法。
脱水元件、成形装置及造纸机
板， 成肜『 叫 脱 水 扳 ｆ 卅 劫 运 ， 通 过脱 水 Ｉ ｌ ｌ
Ｉ ｉ ， 汁 林 Ｉ － － 也 １ 义 以 及均 匀 ‘ ｊ 卜 Ｊ １ 人 Ｊ ＾ ｉ ｆ ｉ ¨ 门 。 个 Ｉ ￣ － Ｙ ＇ Ｉ ： ； 汁 柞 他 动 Ｆ － 公砹 施 歧 的 过 ｉ ｝ ｉ ， ｔ １ 个 卜 什Ｉ ｒ Ｉ ｌ Ｉ 、 ｆ
－ ｌ 道 的 内 ＿ 小Ｊ 第 喷 道 的 １ 人 Ｊ 。 Ｊ 崩 肜 什 的 唢 道 的
／ ， ｆ １ 也． ｊ － ｒ ， 崩肜． ｊ 什 、，
： Ｉ 个喷 ，ｌ Ｉ ．
。 唢 道 的 ｉ 小 Ｊ
过 接 、磨 半 、 ｆ ｉ ． ｔ ０ ｆ ｎ 、 抛） 匕 Ｉ ，仃 效 化 ｊ 。卜
： Ｊ － ｌ ｒ ， 【 】
滚珠 ｉ － ｊ ） ￣形 网之 ｆ ｉ ｉ Ｊ ｌ ， ｉ ９ ｉ Ｉ 、 Ｈ 友 触ｉ ， 这｝ 就 他 脱 水 …扳 ｊ
彤 之 Ｉ ＇ ｌ 【 Ｊ 的 滑 劫 撩 变 滚 ￣ １ １ ． ／ 滚 珠 ｌ 成 肜
也 啪 肜 ｌ ｌ ｊ ￣ ． ＇ ｃ ＂ ｆ 、 砹Ｊ 蹦形 喷什 的 ？ Ｉ １ ＝ ｔ 个 也 十 ¨ Ｊ 连 接 Ｉ Ｉ ￣ ｊ ｆ 竹． 迕通 ： ｌ 】 １ Ｊ 【 ＿ ‘ 唢 道甜 １ 喷道，
。
狄。 ， 通 过 个ｆ ０ 功 装 … ｉ ｉ ｌ ｉ ， Ｊ ‘ 制汁ｌ ｌ 林， 进
ｆ 止 ｆ ｌ ‘ ： ｌ ｆ ０ 动 、 ｌ Ｈ 『 Ｉ ． ｊ 伞 ０ Ｉ Ｊ 耍・ 。 变 频 也 变 频 电机 减 述 机 ， 变频 【 Ｕ 机 减 述 机 Ｉ Ｊ ＇ ｆ ＃ ７ ￣ Ｔ ｊ Ｊ ｆ ｌ ｌ ｌ ｊ 土拔 。 变 电机 减 速 机 能 够 地 制 化
流浆箱
• 使纸料以一定的速度和角度上网； • 唇口开度可调； • 控制纸料稳定性及其湍动强度和规模。
a
19
形式和特点
收敛式：
• 用于400m/min以下的中低速造纸机。 • 操作方便，调节灵活
垂直式：
• 结构较简单，调节方便，横幅定量误差小(1～2g)容易挂 浆，喷射角大，脱水量大，影响匀度。
• 作用：产生湍流，分散纤维防止絮聚。
上网装置：堰板
• 作用：控制纸料以适当 的速度和角度上网
a
4
流浆箱的类型
敞开式流浆箱 气垫式流浆箱 半水力式流浆箱 水力式流浆箱 稀释水流浆箱 高浓流浆箱
a
5
敞开式流浆箱
用于车速250m/min以下纸机，浆速由液位高度控制
a
6
气垫式流浆箱
用于车速250－600m/min纸机，浆速由气垫压力控制
• 一般取3段 • 第一段按孔板参数选取
各段孔的长度
• 长径比分别为3－4、4－4.5、4.5－5
加速比
• 加速比太大，流速过高，分布不均； • 加速比太低，则易挂浆堵孔； • i=2-3时，支管喷浆与总管垂直，取为2.1
a
17
管束
工作原理：纸料在小管子流动，摩擦作用 在管壁形成湍动。管子的端部是缓慢扩大 的，能产生更微细的强度大的湍动。
影响浆流匀整的因素
辊径
• 流道的浆位高度或流道尺寸 • 挠度不超过0.5mm
开孔率
• 愈靠近喷浆口处，开孔率越大 ； • 车速越高，开孔率越大
孔辊的孔径
• 14-25mm，短纤维取小值
匀浆辊的回转方向
• 防止纤维沉积 • 使匀浆辊自行清洗 • 对唇口匀浆辊而言，辊靠近箱底侧对浆流方向作逆向运动
造纸网部--第四章造纸机成形装置
4.3 挡水板：
• 4.3.1作用：
•
1 ）防止甩水干扰：当车速 较高时，辊面上的白水，会抛 向邻辊和成型网，不但要影响 下一个案辊的脱水，又会影响 纸页的的成型。 • 2）脱水：既可刮除铜网下面 的白水，又可防止铜网在两案 辊之间的扰度，以改善网案的 工作状况。 •4.3.2 结构：钢制箱型结构，重量轻、刚度大，上沿与铜 网接近的部分，宜用硬橡胶或耐磨塑料板制成，以减少铜 网的磨损。分刮刀式挡水板（图 4-8a ）和案板式挡水板 （图4-8b），后者脱水作用更好。
2）气水分离器：
• 直径100-150毫米，长800-1200毫米 的管状结构，由钢板制成。气水混合体 进入容器后，由于转向减速等作用使两 者分离，其中水借重力落下，而空气则 被真空泵从上面抽出。
3）真空调节器：
• 图 4-22 。 又 称 调 压阀，是靠感受元件 橡胶膜片进行工作的， 需要调整真空度时， 则可转动手轮，调节 弹簧压力来实现。 • 一般中小纸机通 过管路上的阀门和真 空箱抄作侧的放气口 调节真空度。
5.2 案板的脱水机理和特性：
• 1）脱水机理：图4-15， 铜网下面附着的水首先被前 缘角刮除，当铜网滑过案板 前部的水平面后，即与其后 部的倾斜面形成楔形空间， 由于这两个平面逐渐分离时 的相对运动，并借水的附着 力作用，使楔形空间产生负 压，从而加速脱水过程。脱 出的水附着在铜网的底面上， 被推向下一个案板，为下一 案板的前缘刮落。
5.案板： 5.1 案板的结构：
• 案板由叶片和框架组成，分单页（图4-9）、 双页（图4-11）和多页案板（3-6块，图410））。
图
• 1 ）叶片：如图 4-12 ，有前角、 水平支撑面和后倾角的长条形 板，底部做成与连接支架相配 合的各种榫口形状。 • 要求摩擦系数小，而且耐 磨。常用的材料有高分子聚乙 烯、镶陶瓷条、全陶瓷叶片。 陶瓷寿命可达几年，且对造纸 网的摩擦系数小，磨损少，易 保持清洁，使用越来越多。 • 2）框架：为不锈钢箱型结构， 要求刚性大，变形小。两端支 架可以前后和上下调节。
