电冰箱制冷系统结构与工作原理介绍
冰箱制冷原理
冰箱是保持恒定低温的一种制冷设备，也是一种使食物或其他物品保持恒定低温冷态的民用产品。
它是怎么制冷的呢？下面小编为大家揭秘下冰箱的制冷原理。
一、冰箱制冷原理详解1、压缩机压缩制冷剂气体。
这将升高制冷剂的压力和温度（橙色），而冰箱外部的热交换线圈帮助制冷剂散发加压产生的热量。
2、当制冷剂冷却时，制冷剂液化成液体形式（紫色），并流经安全阀。
3、当制冷剂流经安全阀时，液态制冷剂从高压区流向低压区，因此它会膨胀并蒸发（浅蓝色）4、在蒸发过程中，它会吸收热量，发挥制冷效果。
5、冰箱内的线圈帮助制冷剂吸收热量，使冰箱内部保持低温。
然后，重复该循环。
二、各种冰箱制冷原理：（一）根据冰箱的种类及制冷方式的不同，冰箱一般有以下几种制冷方式：1、压缩式电冰箱：该种电冰箱由电动机提供机械能，通过压缩机对制冷系统作功。
制冷系统利用低沸点的制冷剂，蒸发时，吸收汽化热的原理制成的。
其优点是寿命长，使用方便，目前世界上91～95％的电冰箱属于这一类。
2、吸收式电冰箱：该种电冰箱可以利用热源（如煤气、煤油、电等）作为动力。
利用氨－水－氢混合溶液在连续吸收－扩散过程中达到制冷的目的。
其缺点是效率低，降温慢，现已逐渐被淘汰。
3、半导体电冰箱：它是利用对PN型半导体，通以直流电，在结点上产生珀尔帖效应的原理来实现制冷的电冰箱。
4、化学冰箱：它是利用某些化学物质溶解于水时强烈吸热而获得制冷效果的冰箱。
5、电磁振动式冰箱：它是用电磁振动机作本动力来驱动压缩机的冰箱。
其原理、结构与压缩式电冰箱基本相同。
6、太阳能电冰箱：它是利用太阳能作为制冷能源的电冰箱。
7、绝热去磁制冷电冰箱、辐射制冷电冰箱、固体制冷电冰箱。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
电冰箱的结构及工作原理
电冰箱的结构及工作原理一、电冰箱的结构电冰箱是一种常见的家用电器，主要用于储存和保鲜食物。
它由以下几个主要部分组成：1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有良好的绝缘性能，以保持冷藏室内的温度稳定。
2. 冷冻室和冷藏室：电冰箱内部通常分为冷冻室和冷藏室两个区域。
冷冻室用于储存需要长时间保存的食物，而冷藏室则用于储存需要短时间保存的食物。
3. 冷却系统：电冰箱的冷却系统是实现冷藏和冷冻功能的核心部分。
它包括压缩机、冷凝器、蒸发器和节流阀等组件。
4. 控制面板：电冰箱上方通常有一个控制面板，用于设置和调节冷藏室和冷冻室的温度，以及其他功能设置。
5. 门和密封条：电冰箱的门用于打开和关闭冷藏室和冷冻室，密封条则用于保持冷藏室内的温度稳定，并防止冷空气泄漏。
二、电冰箱的工作原理电冰箱通过冷却系统实现食物的冷藏和冷冻。
下面是电冰箱的工作原理：1. 压缩机工作：当电冰箱启动时，压缩机开始运转。
压缩机的作用是将制冷剂（通常是氟利昂）压缩成高压气体，使其温度升高。
2. 冷凝器散热：高压气体通过冷凝器，与外界空气进行热交换，使其冷却并转化为高压液体。
冷凝器通常位于电冰箱背部，通过散热片和风扇散发热量。
3. 节流阀控制：高压液体通过节流阀进入蒸发器。
节流阀的作用是降低液体的压力，使其迅速膨胀并降低温度。
4. 蒸发器吸热：低温低压的制冷剂通过蒸发器，与冷藏室和冷冻室内的空气进行热交换。
制冷剂吸收空气中的热量，使空气温度下降。
5. 冷空气循环：冷空气通过风扇循环，将冷藏室和冷冻室内的热空气排出，保持室内的温度稳定。
6. 温度控制：电冰箱上的控制面板可以设置冷藏室和冷冻室的温度。
当室内温度达到设定值时，压缩机会停止工作，直到温度再次升高时重新启动。
总结：电冰箱的结构包括外壳、冷冻室和冷藏室、冷却系统、控制面板、门和密封条等部分。
其工作原理是通过冷却系统中的压缩机、冷凝器、节流阀和蒸发器等组件，实现食物的冷藏和冷冻。
电冰箱的结构和工作原理
电冰箱的结构和工作原理一、电冰箱的结构外形组成部件电冰箱由箱体、制冷系统、控制系统和附件构成。
在制冷系统中，主要组成有压缩机、冷凝器、蒸发器和毛细管节流器四部分，自成一个封闭的循环系统。
控制系统中主要有温控器、热继电器、过载保护器、门碰开关等。
二、工作原理系统里充灌了一种叫“氟里昂12(CF2Cl2，国际符号R12)”的物质作为制冷剂。
R12在蒸发器里由低压液体汽化为气体，吸收冰箱内的热量，使箱内温度降低。
变成气态的R12被压缩机吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。
在冷凝器中R12不断向周围空间放热，逐步凝结成液体。
这些高压液体必须流经毛细管，节流降压才能缓慢流入蒸发器，维持在蒸发器里继续不断地汽化，吸热降温。
就这样，冰箱利用电能做功，借助制冷剂R12的物态变化，把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的三、故障维修检查三要素（一）看1、看制冷系统各管路是否有断裂，各焊接点处是否有泄漏，如有泄漏，必有油渍出现。
2、看压缩机吸、排气（高、低压）压力值是否正常。
3、看蒸发器和回气管挂霜情况。
如冷冻蒸发器只挂有一部分霜或不结霜均属于不正常现象。
（冷藏蒸发器不能照次判断）4、注意冷藏室或冷冻室的降温速度，若降温速度比正常运转时显著减慢，则属不正常现象。
5、看冰箱主控制板的各种显示状态。
6、看冰箱放置的环境。
7、看冰箱门封、箱体、台面、保温层状态和保温环境。
（二）听1、听压缩机运转时的各种声音全封闭机组出现“嗡嗡”的声音是电机不能正常启动的过负荷声音。
“嘶嘶”声是压缩机内高压管断裂发出的高压气流声，“咯咯”声是压缩机内吊簧断裂后发出的撞击声。
压缩机正常运转时，一般都会发出轻微但又均匀的“嗡嗡”的电流振动声。
如出现“通通”声，是压缩机液击声，即有大量制冷剂湿蒸气或冷冻机油进入气缸。
“当当”声是压缩机内部金属撞击声，这响声说明内部运动部件有松动（注意与开停时撞缸声区别）2、听蒸发器里气体流动在压缩机工作的情况下打开箱体门，侧耳细听蒸发器内的气流声，“嘶嘶嘶”并有流水似的声音是蒸发器内制冷剂循环的正常气流声。
冰箱的相关基础资料
第一部分：冰箱制冷原理 （5）除露管
防止空气中的水分在
门封处凝结，公司称 呼为除露管。
第一部分：冰箱制冷原理 三、蒸发器
1.蒸发器的作用：蒸发器是使制冷剂液体吸收热量汽化成气体的热交换设备。
蒸发器：低温低压冷媒在蒸发器吸热成低温低压气体，使箱内温度降低
第一部分：冰箱制冷原理
2.蒸发器的分类 直冷式电冰箱采用自然对流式蒸发器，有管板式、铝复合板式、
第一部分：冰箱制冷原理
制冷剂代号 凝固点/℃ 标准蒸发温度/℃ 燃烧极限（体积分数）/%
ODP值 GWP值 冷凝压力（40℃时）/MPa 蒸发压力（-30℃时）/MPa 理论排气温度/℃ 液体密度（-25℃时）/kg/m3 润滑油 对杂质的敏感性 容水性 真空度要求 材料兼容性
R12 -155 -29.8
第一部分：冰箱制冷原理
0
第一部分：冰箱制冷原理
电冰箱制冷系统主要组成：
压缩机(compressor) 毛细管、膨胀阀(expansion valve) 冷凝器(condenser) 蒸发器(evaporator) 温度控制器(temperature controller) 制冷剂(refrigrant) 干燥过滤器 气液分离器 制冷剂(refrigrant)
（2）功率
功率是压缩机的一个重要指标，是指压缩机单位时间内耗电 的多少。
（3）性能系数COP
为确切表示压缩机的性能，通常用性能系数来考核。性 能系数就是制冷量与输出功率大小之比，COP越大说明压缩 机效率越高，但是效率不等于性能。
第一部分：冰箱制冷原理 二、冷凝器
1.冷凝器的作用 压缩机排出的高温高压制冷剂气体通过冷凝器把热量传向周围空气，从而
4）传热平均温差对蒸发器传热影响
冰箱的工作原理
冰箱的工作原理冰箱是我们日常生活中必不可少的家电之一，它能够将食物和饮料保持在低温状态，延长其保鲜时间。
那么，冰箱是如何工作的呢？下面将详细介绍冰箱的工作原理。
一、压缩机循环系统冰箱的核心部件是压缩机循环系统。
该系统包括压缩机、冷凝器、膨胀阀和蒸发器四个主要组成部分。
压缩机是冰箱的动力源，它通过压缩制冷剂使其温度和压力升高。
冷凝器将高温高压的制冷剂释放热量，使其冷却并变成高压液体。
膨胀阀控制制冷剂的流量，使其压力降低。
蒸发器是制冷剂流过的地方，通过吸热使其变成低温低压的蒸汽。
二、制冷剂的循环过程制冷剂在压缩机的作用下，从蒸发器进入压缩机，压缩机将制冷剂压缩成高温高压的气体。
然后，气体进入冷凝器，通过与外界空气接触，释放热量，变成高压液体。
高压液体通过膨胀阀进入蒸发器，此时压力降低，制冷剂变成低温低压的蒸汽。
在蒸发器中，制冷剂吸收冰箱内部的热量，使其温度下降，从而实现冷藏保鲜的效果。
制冷剂再次进入压缩机，循环往复。
三、冷冻室和冷藏室的区别冰箱通常分为冷冻室和冷藏室两个部分，它们的工作原理略有不同。
冷冻室的温度通常在-18℃至-24℃之间，用于冷冻食物和长时间储存。
冷冻室的制冷剂流经蒸发器，吸收冷冻室内部的热量，使其温度降低。
而冷藏室的温度一般在0℃至10℃之间，用于储存食物和饮料，保持其新鲜。
冷藏室的制冷剂流经蒸发器，吸收冷藏室内部的热量，使其温度保持在设定的范围内。
四、冰箱的附加功能除了基本的冷藏和冷冻功能外，现代冰箱还具有一些附加功能，以满足用户的需求。
例如，冰箱通常配备了温度控制器，用户可以根据需要调节冷藏室和冷冻室的温度。
冰箱还配备了风扇，用于循环空气，保持整个冰箱内部的温度均匀。
另外，冰箱还具有除菌和除臭功能，通过特殊的滤网和杀菌技术，保持冰箱内部的卫生环境。
总结：冰箱的工作原理主要是通过压缩机循环系统，利用制冷剂的循环流动来实现冷藏和冷冻的效果。
制冷剂在压缩机的作用下，经过冷凝器、膨胀阀和蒸发器的循环过程，吸收冰箱内部的热量，使其温度降低。
电冰箱的结构及工作原理
电冰箱的结构及工作原理电冰箱是一种常见的家用电器，它能够将食物和饮料冷藏或冷冻，以延长其保鲜时间。
本文将详细介绍电冰箱的结构和工作原理。
一、电冰箱的结构1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有一定的强度和耐用性，同时也起到保温和美观的作用。
2. 绝缘层：位于外壳和内腔之间的绝缘层，通常采用聚氨酯泡沫或其他绝缘材料制成，能够有效隔离外界温度，提高冷藏效果。
3. 内腔：电冰箱的内腔是存放食物和饮料的空间，通常由金属制成，如铝或不锈钢，具有一定的耐腐蚀性和易清洁性。
4. 门：电冰箱的门通常由两层玻璃或塑料制成，中间夹有绝缘层，以减少冷气的流失。
门上还配备有密封条，确保门的严密性。
5. 制冷系统：电冰箱的制冷系统由压缩机、冷凝器、蒸发器和节流阀等组成。
压缩机负责将制冷剂压缩成高压气体，冷凝器将高压气体冷却成高压液体，蒸发器通过蒸发制冷剂吸收热量，使内腔温度降低，节流阀则控制制冷剂的流量。
6. 控制系统：电冰箱的控制系统包括温度控制器、传感器和电路板等。
温度控制器可以根据设定的温度来控制制冷系统的运行，传感器用于监测内腔的温度变化，电路板则负责传递信号和控制制冷系统的各个部件。
二、电冰箱的工作原理电冰箱的工作原理基于制冷循环和热力学原理。
1. 制冷循环：电冰箱的制冷循环主要包括蒸发器、压缩机、冷凝器和节流阀四个部分。
首先，制冷剂从蒸发器中吸收热量，使内腔温度降低；然后，经过压缩机的作用，制冷剂被压缩成高压气体；接着，高压气体通过冷凝器散发热量，变成高压液体；最后，经过节流阀的控制，高压液体变成低压液体，重新进入蒸发器，完成一个循环。
2. 热力学原理：根据热力学原理，热量会自然地从高温区域流向低温区域。
电冰箱利用制冷循环中的制冷剂来实现热量的转移。
制冷剂在蒸发器中吸收内腔中的热量，使内腔温度降低；然后，在冷凝器中散发热量，将热量释放到外界。
通过不断循环这个过程，电冰箱能够保持内腔的低温状态。
3. 温度控制：电冰箱的温度控制系统能够根据用户设定的温度来控制制冷系统的运行。
电冰箱的制冷原理及发展详解
电冰箱的制冷原理及发展详解
一、电冰箱的制冷原理
电冰箱作为一种家用电器，它的制冷原理主要是借助化学反应来制冷。
具体而言，首先，冰箱内部包括一个真空管，管内装有一种具有制冷作用
的液态化学物质，当这种物质接触到真空条件下的空气中时，它会迅速蒸发，而在这种过程中形成的冷量可以降低冰箱内的温度。
其次，冰箱内装有带有电磁阀的过滤器，当这种液体穿过真空管时，
电磁阀的作用使其从管中慢慢流出，电磁阀会对流经过管的液体进行控制，在流经真空管产生制冷作用之后，再慢慢流回，以此来循环往复，既可完
成制冷，又可防止排出的液体浪费，节约能源，保持冰箱内的温度稳定。
二、电冰箱的发展
电冰箱产生于20世纪20年代，它是发明者尤金·艾克的发明，自那
以后，电冰箱就在不断地发展中。
电冰箱的发展历程主要有以下几个过程：（1）20世纪30年代，电冰箱生产商开始使用CFC（氯乙烯）作为电
冰箱中的制冷剂，由于CFC具有良好的制冷效果，温度控制更加准确，因
而在20世纪30年代电冰箱的销量开始呈现出良好的增长趋势。
（2）20世纪50年代，电冰箱制冷剂的使用开始减少CFC的消费，
开始采用更加环保型的制冷剂。
电冰箱的结构及工作原理
电冰箱的结构及工作原理电冰箱是现代家庭中必不可少的家电之一，它能够将食物和饮料保持在低温状态，延长其保鲜期。
本文将详细介绍电冰箱的结构和工作原理。
一、电冰箱的结构1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有良好的耐腐蚀性和外观美观性。
2. 绝缘层：绝缘层位于外壳和内部结构之间，用于防止冷空气的散失，提高电冰箱的制冷效果。
3. 内部结构：电冰箱内部结构包括冷冻室和冷藏室。
冷冻室通常位于电冰箱的顶部，用于储存冷冻食品和制冷剂。
冷藏室位于冷冻室下方，用于储存常温食物和饮料。
4. 门：电冰箱的门通常由两个部分组成，即冷冻室门和冷藏室门。
门上配有密封胶条，以确保门的密封性，防止冷空气的泄漏。
5. 制冷系统：制冷系统是电冰箱的核心部件，包括压缩机、冷凝器、蒸发器和膨胀阀。
这些组件协同工作，实现电冰箱的制冷功能。
二、电冰箱的工作原理1. 压缩机：压缩机是电冰箱中最重要的组件之一，它负责将制冷剂压缩成高压气体。
当制冷剂被压缩时，其温度和压力都会升高。
2. 冷凝器：冷凝器位于电冰箱的背部或底部，其主要作用是将高温高压的制冷剂放出热量，使其冷却并转化为高压液体。
3. 膨胀阀：膨胀阀是连接冷凝器和蒸发器的一个小孔，它能够控制制冷剂流量的大小。
当制冷剂通过膨胀阀时，其压力会降低，从而使制冷剂的温度降低。
4. 蒸发器：蒸发器位于冷冻室和冷藏室中，它是电冰箱中的制冷器。
当制冷剂进入蒸发器时，其压力和温度会进一步降低。
同时，蒸发器内的风扇会吹送空气，使制冷剂吸收冷空气的热量，从而降低冷藏室和冷冻室的温度。
5. 温度控制：电冰箱配有温度控制器，可以根据用户的需求来调节冷藏室和冷冻室的温度。
当温度达到设定值时，温度控制器会停止压缩机的工作，以节约能源。
总结：电冰箱的结构和工作原理是相互关联的，通过压缩机、冷凝器、膨胀阀和蒸发器等组件的协同工作，实现了电冰箱的制冷功能。
了解电冰箱的结构和工作原理有助于用户更好地使用和维护电冰箱，延长其使用寿命，并确保食物和饮料的安全和新鲜。
§3.3电冰箱的结构与原理
液态 降低 常温→低温
4、电冰箱制冷系统运行实训
1）电冰箱在停机状态，分别记录高、低压力表压力。
2） 通电运行约10-20分钟后，分别记录高、低压力表 压力。
3） 通电运行约10-20分钟后，用手触摸冷凝器上部、 中部、下部表面，检查其表面情况。 4）通电运行约10-20分钟后，观察蒸发器的结霜情况。 5）注意，关机后重新开机必须间隔3―5分钟。
热量“搬出”箱外，实现制冷目的。
电冰箱制冷系统组成
电冰箱制冷 系统如图所 示，由压缩 机、冷凝器、 干燥过滤器 毛细管、蒸 发器等部件 及不同直径 的铜管连接 组成，形成 一个封闭的 循环系统。
电冰箱制冷循环
电冰箱制冷
循环工作过
程（如图所 示）分为蒸 发、压缩、 冷凝和节流 四个过程
制冷循环四个工作过程特性
5、实训报告
将实训所得结果填入实训报告3.3-1
中并思考表中所列问题。
实训报告3.3-1
序号 1 2 3 4 5
6 7 8 9
内容 停机时表压力（MPa） 运行正常时表压力（MPa）
蒸发器 冷凝器 冷凝器上下端表面温度是否有 变化？为什么？ 高、低压侧的压力差多大？ 毛细管前后的温度 简述电冰箱制冷原理 根据运行数据及原理，请你说 出判断制冷系统正常运行的依 据是什么？
数据 高压表： 低压表： 高压表： 低压表： 表面结霜情况： 上部： 中部： 下部：
毛细管前：
毛细管后：
循环过程 名称 蒸发 利用制冷剂 蒸发吸热， 产生制冷作 用 液态→气态 低压 低温→高温 压缩 提高制冷剂 气体压力， 造成液化条 件 气态 增加 低温→高温 冷凝 将制冷剂冷 凝，放出热 量，进行液 化 气态→液态 高压 高温→常温 节流 降低制冷剂 液体压力和 温度
冰箱的工作原理
冰箱的工作原理标题：冰箱的工作原理引言概述：冰箱是现代生活中不可或缺的家电之一，它通过一系列的工作原理来保持食物的新鲜和冷藏。
了解冰箱的工作原理有助于我们更好地使用和维护冰箱，延长其使用寿命。
一、压缩机循环系统1.1 压缩机：冰箱内的压缩机是冰箱的心脏，它负责将制冷剂压缩成高温高压气体。
1.2 冷凝器：高温高压气体通过冷凝器散发热量，变成高压液体。
1.3 膨胀阀：高压液体通过膨胀阀减压，变成低温低压气体。
二、蒸发器循环系统2.1 蒸发器：低温低压气体通过蒸发器吸收热量，变成低温低压蒸汽。
2.2 冷冻室：蒸发器内的低温蒸汽将冷冻室内的热量吸收，使冷冻室内温度降低。
2.3 冷冻室内空气：冷冻室内的空气被冷却后形成冷气，冷气通过风扇循环，使整个冷冻室内的温度保持恒定。
三、保温层和密封系统3.1 保温层：冰箱外壳内部覆盖有保温层，防止外界热量进入冰箱内部。
3.2 密封系统：冰箱门的密封系统能有效阻止冷气外泄，保持冰箱内部温度稳定。
3.3 隔热材料：冰箱内部的隔热材料也起到保温作用，减少冷气的散失。
四、温控系统4.1 温度传感器：冰箱内部设有温度传感器，能够实时监测冷冻室内的温度。
4.2 控制面板：控制面板根据温度传感器的反馈信号，控制压缩机和风扇的运转。
4.3 温度调节：用户可以通过控制面板上的调节按钮来调整冷冻室内的温度，以满足不同食物的冷藏需求。
五、除霜系统5.1 自动除霜：现代冰箱大多配备自动除霜系统，能够定期自动除去冷冻室内的霜。
5.2 除霜加热器：除霜系统通过加热器将冷冻室内的霜融化，然后排水出去。
5.3 霜的处理：融化的霜水会流入冰箱底部的排水槽，经过排水管排出冰箱外部。
结论：冰箱的工作原理是一个复杂而精密的系统，其中压缩机循环系统、蒸发器循环系统、保温层和密封系统、温控系统以及除霜系统各自发挥着重要作用。
了解这些工作原理可以帮助我们更好地使用和维护冰箱，延长其使用寿命，同时也能够更有效地保持食物的新鲜和冷藏。
冰箱的结构和原理
冰箱的结构和原理冰箱是一种家庭电器，主要用于储存和保持食物、饮料等物品的低温状态。
它的结构一般包括外壳、绝缘层、压缩机、蒸发器、冷凝器、盖板、储藏室等部分。
下面将逐一介绍这些组成部分及其工作原理。
1. 外壳：冰箱的外壳一般采用金属或塑料材料制成，具有保护内部结构和绝缘层的作用。
2. 绝缘层：外壳内部覆盖着一层绝缘材料，如聚氨酯泡沫或岩棉，用于减少冷空气外泄和阻止外界热量进入。
3. 压缩机：冰箱的压缩机是整个制冷循环的核心部件。
压缩机的作用是将低温、低压的气体（制冷剂）吸入并通过压缩转化为高温、高压的气体。
这样可以提高制冷剂的温度和压力，为后续的冷却工作创造条件。
4. 蒸发器：蒸发器是一个位于冰箱内部的线圈状装置。
当高压制冷剂进入蒸发器时，由于其压力突然降低，使得制冷剂内部的热量快速释放，从而导致蒸发器外围的空气温度下降。
这就是人们常说的“蒸发制冷”。
5. 冷凝器：冷凝器是一个位于冰箱后部的线圈状装置。
经过蒸发器后，制冷剂已经变成了低温、低压的气体。
而在冷凝器中，制冷剂被压缩机压缩成高温、高压的气体，同时放出大量的热量。
通过与外界空气的接触和散热，制冷剂的温度下降，回到初始的低温、低压状态。
6. 盖板：冰箱的盖板是用来覆盖储藏室的部分。
一般情况下，盖板也带有绝缘层，以减少冷空气的流失。
7. 储藏室：冰箱的储藏室是用来放置食物、饮料等物品的空间。
储藏室也可以通过设置不同的温度区域来储存不同的物品，以满足不同的需求。
总的来说，冰箱通过压缩制冷剂的循环过程来实现降温的目的。
制冷剂在压缩机的作用下，经过蒸发和冷凝过程，将热量从储藏室中带走，从而使得储藏室内的温度下降，实现冷藏和冷冻的效果。
电冰箱制冷系统
02 电冰箱制冷系统部件
压缩机
压缩机是制冷系统的核心部件，通过 压缩制冷剂，将低温低压的制冷剂气 体压缩成高温高压的气体，为制冷循 环提供动力。
压缩机的性能参数包括排气量、功率、 能效比等，这些参数决定了电冰箱的 制冷能力和效率。
压缩机类型主要有活塞式、旋转式和 涡旋式等，根据电冰箱的型号和性能 要求选择合适的压缩机类型。
。
蒸发器的维护保养包括定期清 理和除霜，保持其良好的传热
效果和使用寿命。
03 电冰箱制冷系统的工作流 程
制冷剂循环
制冷剂在蒸发器中吸收热量， 由液态变为气态，然后经过压 缩机压缩成高温高压气体。
高温高压的制冷剂气体进入冷 凝器，通过散热风扇向外界环 境散热，制冷剂由气态变为液 态。
经过节流装置，制冷剂由高压 变为低压，再次进入蒸发器， 完成循环。
蒸发器
蒸发器是制冷系统的另一个关键 部分，它使液态制冷剂蒸发成气
态，吸收热量并降低温度。
制冷原理简介
制冷循环
制冷循环由四个主要过程组成，包括 压缩、冷凝、膨胀和蒸发。制冷剂在 封闭系统中循环，不断改变状态以吸 收和释放热量。
热力学原理
制冷系统的运行基于热力学原理，如 热传导、热对流和热辐射。通过这些 原理，制冷剂将热量从冰箱内部传递 到外部，从而实现冷却效果。
绝热材料可以有效减少冷量损失，提 高电冰箱的保温性能，进一步降低能 耗。
新型制冷技术介绍
01
02
03
变频技术
变频技术可以根据电冰箱 的实际需求调节压缩机转 速，实现精确控温，降低 能耗和噪音。
自然冷源利用技术
利用自然冷源如地下水、 空气等作为冷却介质，可 以减少对电力资源的依赖， 降低能耗。
电冰箱制冷系统结构与工作原理介绍
二、电冰箱的结构特点
15
㈠、压缩机的外形图： 压缩机工艺管
压缩机回气管
压缩机排气管
电冰箱中使用的大多是将压缩机与驱动电机组合在一起的全封闭式压缩机。 有三根管子：较粗的是吸气管（回气管），较细的是排气管，还有一根是 工艺管，用来封住摧剂和安装表阀以进行检测工作的。
㈡、冷凝器的实际外形图： 电冰箱背部
干燥过滤器
㈤、吹胀式主蒸发器的实际外形图：
吹胀式蒸发器一般由锌铝 复合板或印制复合板吹胀 而成,其传热性能好,管路 分布合理,一旦出现泄漏 不易修复,需要在外侧周 围重新布管 。 为了防止管路生锈，在摧 管道中除了有制冷剂外， 还有少量的冷冻油在其中 流动，如果管路有泄漏， 冷冻油也会流出，造成油 污，这是检漏的方法之一。
冷凝器
直接安装在电冰箱外表面的冷凝器，称为外露式冷凝器 。在正常工作时 用手摸冷凝器，入口处温度较高，出口温度较低。内藏式冷凝器泄漏后， 一般只能外接一个冷凝器。
㈢、毛细管的实际外形图：
图中又细又长的管子 为毛细管，其一端接 干燥过滤器，另一端 接蒸发器。管径为 0.5～1mm之间，长 度约为3mm。实际 使用中，通常需要使 毛细管中制冷剂保持 一定的过冷度，以避 免制冷剂提前汽化， 所以，交毛细管志温 度较低的吸气管焊接 在一起，长度为1m 左右，其余绕成环形。
毛细管 干燥过滤器
㈣、干燥过滤器的实际外形图：
为避免毛细管发生冰 堵、脏堵，在冷凝器 与毛细管之间焊接有 干燥过滤器 。干燥过
滤器易发生脏堵，正 常情况下干燥过滤器 两端没有温差，发生 脏堵时，会使制冷量 下降或根本不制冷， 干燥过滤器的两端有 明显的温差。一般每 次在打开制冷系统管 路后，都要更换新地 干燥过滤器。
双门间冷式电冰箱的制冷循环图：
电冰箱的结构及工作原理
电冰箱的结构及工作原理电冰箱是现代家庭中常见的家电设备，它的作用是将食物和饮料冷藏或冷冻，以延长其保鲜期。
本文将详细介绍电冰箱的结构和工作原理。
一、结构1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有良好的绝缘性能和美观的外观设计。
2. 内胆：内胆是电冰箱的主要储存空间，通常由金属或塑料制成，具有良好的耐腐蚀性和保温性能。
内胆内部通常分为多个储存区域，如冷藏室和冷冻室。
3. 门：电冰箱的门通常由两个层次组成，内门和外门之间有一层绝缘材料，以减少热量传导。
门上通常配有密封胶条，以确保门的密封性能。
4. 压缩机：压缩机是电冰箱的核心部件，它通过压缩制冷剂将制冷剂的压力和温度提高，使其能够吸收热量。
5. 冷凝器：冷凝器是将制冷剂中的热量释放到周围环境的部件。
它通常位于电冰箱的背部或底部，并通过金属管路与压缩机相连。
6. 蒸发器：蒸发器是将制冷剂中的热量吸收的部件。
它通常位于电冰箱的内部，通过金属管路与压缩机相连。
7. 控制系统：电冰箱的控制系统包括温度控制器、电子控制板和传感器等。
它们协调工作，确保电冰箱内部的温度保持在设定的范围内。
二、工作原理电冰箱的工作原理基于制冷循环，主要包括蒸发循环和压缩循环。
1. 蒸发循环：制冷剂从压缩机进入蒸发器，此时制冷剂是低压低温的气体状态。
当制冷剂通过蒸发器时，它吸收冷藏室内的热量，使冷藏室内的温度降低。
2. 压缩循环：经过蒸发器后，制冷剂成为低温低压的气体。
然后，它被压缩机吸入并压缩成高温高压的气体。
在这个过程中，制冷剂释放出的热量通过冷凝器散发到周围环境中。
3. 热交换：经过压缩循环后，制冷剂变成高温高压的气体，然后通过冷凝器散发热量，使其冷却并变成高压液体。
接下来，高压液体通过膨胀阀进入蒸发器，降低压力，从而使制冷剂重新变为低温低压的气体，循环再次开始。
通过不断循环蒸发和压缩的过程，电冰箱能够将冷藏室和冷冻室的温度保持在设定的范围内。
温度控制器和传感器监测冷藏室和冷冻室的温度，并根据设定的温度要求调节压缩机的工作状态，以保持恒定的温度。
电冰箱制冷的原理
电冰箱制冷的原理
电冰箱利用压缩机、蒸发器、冷凝器和膨胀阀等组件实现制冷。
工作原理如下：
1. 压缩机：电冰箱内部有一个压缩机，它会压缩制冷剂（一般为氟利昂、氨等），使其变为高压高温气体。
2. 冷凝器：高压高温的气体通过冷凝器，外界的空气流过冷凝器，将热量带走，使气体冷却并冷凝成高压液体。
3. 膨胀阀：高压液体进入膨胀阀，膨胀阀使液体流速增加，压力降低，变为雾状低压液体。
4. 蒸发器：低压液体进入蒸发器，蒸发器内部的风扇吹过低压液体，使其吸收其它物体的热量，从而形成蒸发过程，吸收热量的过程中制冷剂变为低压蒸气。
5. 压缩机再次循环：低压蒸汽被压缩机吸入，再次进行压缩，重新开始循环。
通过这样的循环过程，电冰箱内部的温度不断被降低，从而实现制冷效果。

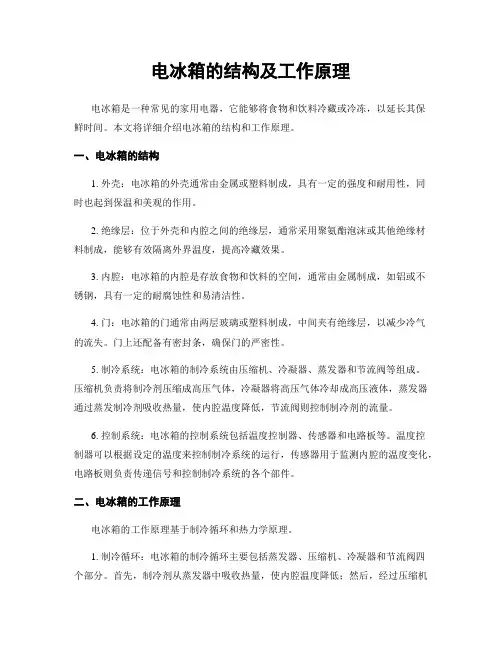

电冰箱的结构及工作原理
电冰箱的结构及工作原理电冰箱是现代家庭中常见的家电之一，它可以将食物和饮料保持在低温状态，延长其保鲜时间。
本文将详细介绍电冰箱的结构和工作原理。
一、结构1. 外壳：电冰箱的外壳由金属或塑料制成，具有良好的绝缘性能，以保护内部的电路和零部件。
2. 内腔：内腔是用于存放食物和饮料的空间，通常由金属制成，具有良好的导热性能，以便快速降低内部温度。
3. 门：电冰箱的门通常由两层玻璃制成，中间夹有空气层，以减少内部和外部温度的传导。
门上还配有密封条，以确保门的密封性能。
4. 压缩机：压缩机是电冰箱的核心部件，它负责将制冷剂进行压缩，使其温度和压力升高。
5. 冷凝器：冷凝器位于电冰箱的背部或底部，它通过散热片的方式，将制冷剂释放出的热量散发到周围环境中。
6. 蒸发器：蒸发器位于电冰箱的内部，它通过吸热的方式，将内部的热量带走，从而降低内部的温度。
7. 膨胀阀：膨胀阀位于压缩机和蒸发器之间，它起到调节制冷剂流量和压力的作用，确保制冷循环的正常运行。
二、工作原理电冰箱的工作原理基于制冷循环，主要包括压缩、冷凝、膨胀和蒸发四个过程。
1. 压缩过程：压缩机将制冷剂吸入，然后通过压缩，使其温度和压力升高。
2. 冷凝过程：高温高压的制冷剂进入冷凝器，在冷凝器中与周围环境交换热量，制冷剂的温度逐渐降低，从而变成高压液体。
3. 膨胀过程：高压液体制冷剂通过膨胀阀进入蒸发器，膨胀阀的作用是降低制冷剂的压力，使其急剧膨胀，从而降低温度。
4. 蒸发过程：在蒸发器中，制冷剂吸热蒸发，从而带走内部的热量，使内部温度降低。
同时，制冷剂变成低温低压的气体，然后再次进入压缩机，循环往复。
通过这个制冷循环，电冰箱可以将内部温度降低到较低的水平，从而实现食物和饮料的冷藏和冷冻。
三、其他功能除了基本的冷藏和冷冻功能外，现代电冰箱还具有一些其他功能，如：1. 温度调节：电冰箱通常配有温度控制器，用户可以根据需要调节冰箱的温度，以适应不同的食物和饮料的保鲜需求。
电冰箱的结构及工作原理
电冰箱的结构及工作原理电冰箱是现代家庭中常见的家电之一，它能够将食物和饮料保持在低温状态，延长其保鲜时间。
本文将详细介绍电冰箱的结构和工作原理。
一、结构1. 外壳：电冰箱的外壳通常由金属或塑料制成，具有良好的绝缘性能和耐用性。
外壳的设计可以根据个人喜好和家庭装饰风格进行选择。
2. 内胆：内胆是电冰箱的主要储存空间，通常由金属（如不锈钢）制成，具有良好的导热性能和耐腐蚀性。
内胆内部有多层隔板，用于分隔不同种类的食物和饮料。
3. 门：电冰箱的门通常由双层玻璃制成，中间填充有真空层，以减少热量传导。
门上安装有密封条，可以有效地防止冷空气外泄和热空气进入。
4. 制冷系统：电冰箱的制冷系统由压缩机、蒸发器、冷凝器和节流阀组成。
压缩机负责将制冷剂压缩成高压气体，蒸发器负责将制冷剂蒸发吸收热量，冷凝器负责将制冷剂冷却凝结释放热量，节流阀负责控制制冷剂的流量。
5. 控制面板：电冰箱的控制面板通常位于冰箱门上，用于调节温度和控制其他功能，如制冷速度、除霜等。
二、工作原理1. 压缩机工作原理：当电冰箱内的温度升高到设定值时，控制面板会发送信号给压缩机，启动其工作。
压缩机开始工作时，将制冷剂压缩成高压气体，使其温度升高。
2. 蒸发器工作原理：高压气体进入蒸发器后，通过节流阀的作用，制冷剂的压力和温度会迅速下降。
制冷剂在蒸发器内蒸发时，吸收冰箱内的热量，使冰箱内的温度降低。
3. 冷凝器工作原理：制冷剂在蒸发器中吸收了热量后，变成低温低压的气体，然后进入冷凝器。
冷凝器中的制冷剂通过散热器散发热量，同时冷却凝结成液体。
4. 蒸发器和冷凝器的循环：制冷剂在冷凝器中凝结成液体后，通过节流阀进入蒸发器，重新开始循环。
这个循环过程不断重复，使冰箱内的温度保持在设定值以下。
5. 温度控制：电冰箱的控制面板可以调节制冷系统的工作状态，以控制冰箱内的温度。
当温度达到设定值时，控制面板会停止压缩机的工作，直到温度再次升高时再启动。
总结：电冰箱的结构和工作原理是通过制冷系统的循环来实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双门间冷式电冰箱的制冷循环图：
蒸发器
间冷式电冰箱：依靠 风扇强制吹风的方式 使冷气在电冰箱内循 环，从而达到制冷的 效果 。这种冰箱冷 冻室和冷藏室均不结 霜，故称无霜电冰箱。 箱内温度均匀性好， 冷冻室冷藏室温度通 过各自的温控器进行 调节。
风扇
风门
直冷式、间冷式电冰箱的制冷循环图：
间冷主 蒸发器
压缩机
单门电冰箱采用空气自然对流的降温方式，箱内温度不均匀，蒸发器易 7 结霜。
双门电冰箱的实物结构图：
早期的电冰箱
目前流行的电冰箱
双门直冷式电冰箱的制冷循环图：
冷冻室蒸发器
冷冻室(-6oC～-
冷藏室蒸发器
18oC)和冷藏室 (0oC～10oC)的蒸 发器直接吸收食 物和箱内周围空 气的热量，实现 制冷。这类电冰 箱冷冻和冷藏室 各有一个蒸发器。
干燥过滤器
㈤、吹胀式主蒸发器的实际外形图：
吹胀式蒸发器一般由锌铝 复合板或印制复合板吹胀 而成,其传热性能好,管路 分布合理,一旦出现泄漏 不易修复,需要在外侧周 围重新布管 。 为了防止管路生锈，在摧 管道中除了有制冷剂外， 还有少量的冷冻油在其中 流动，如果管路有泄漏， 冷冻油也会流出，造成油 污，这是检漏的方法之一。
直冷蒸 发器
冷藏室采用空气自然对流降温方式 ，冷冻室采用强制对流降温方式
多门电冰箱的实物图：
冷藏室采用空气自然对流降温方式 ，冷冻室采用强制对流降温方式
㈢、电冰箱上的标示：
B表示家用电冰箱
表示四星级电冰箱
191表示电冰箱容积为191L C表示冷藏箱，D表示冷冻箱， CD表示冷藏冷冻箱
此电冰箱上的标示表示本电冰箱为家用冷藏冷冻式191L四星级电冰箱
㈡、常见电冰箱外观示意图：
从外观上，电冰箱可分为单门电冰箱、双门电冰箱(常见)和多门电冰箱
单门电冰箱的实物结构图：
单门电冰箱从外形上看比较小巧，只有一个蒸发器，能存放少量食物。 它的蒸发器有内藏式和外露式两种。
单门电冰箱的实物结构图： 蒸发器 接水盘 冷凝器
温控器 电冰箱 箱门
钢板 果菜盒
二、电冰箱的结构特点
15
㈠、压缩机的外形图：
压缩机工艺管
压缩机回气管
压缩机排气管
电冰箱中使用的大多是将压缩机与驱动电机组合在一起的全封闭式压缩机。 有三根管子：较粗的是吸气管（回气管），较细的是排气管，还有一根是 工艺管，用来封住摧剂和安装表阀以进行检测工作的。
㈡、冷凝器的实际外形图：
电冰箱背部
电冰箱制冷系统和工作原理
电冰箱制冷部件结构特点
一、电冰箱的种类和工作原理
㈠、电冰箱制冷系统的结构原理： 蒸发器
⒈电冰箱由 箱体、制冷 系统、控制 系统三部分 组成。
冷凝器
毛细管 干燥过滤器 ⒉电冰箱的制冷 系统主要包括蒸 发器、冷凝器、 毛细管、干燥过 滤器和压缩机 压缩机
电冰箱工作原理
⒈电冰箱的组成：电冰箱的制冷系统主要包括蒸 发器、冷凝器、毛细管、干燥过滤器和压缩机。 ⒉电冰箱的工作原理： ⑴.制冷剂气体经压缩机压缩为高温高压的过热蒸 气，并经压缩机的排气管进入冷凝器，过热蒸气在 冷凝器中冷凝为高温中压的液体。 ⑵.高温中压的制冷剂液体经干燥过滤器过滤后进 入毛细管，经毛细管节流降压后由高温中压变为低 温低压。 ⑶.低温低压的制冷剂液体在蒸发器中大量吸收外 界热量而汽化为饱和蒸气，实现制冷，然后在吸气 管中变为低压蒸气，再被压缩机吸入维持循环 。
电冰箱星级规定
星级 一星 符号 冷冻室温度(oC) 不高于-6（≤-6） 冷冻室储藏期 7天
二星
高二星
三星 四星
* ** ** *** ****
不高于-12（≤-12） 1个月
不高于-15（≤-15） 1.8个月
低于-18（＜-18） 低于-24（＜-24）
3个月 6～8个月
电冰箱型号表示方法和含义
•人有了知识，就会具备各种分析能力， •明辨是非的能力。 •所以我们要勤恳读书，广泛阅读， •古人说“书中自有黄金屋。 •”通过阅读科技书籍，我们能丰富知识， •培养逻辑思维能力； •通过阅读文学作品，我们能提高文学鉴赏水平， •培养文学情趣； •通过阅读报刊，我们能增长见识，扩大自己的知识面。 •有许多书籍还能培养我们的道德情操， •给我们巨大的精神力量， •鼓舞我们前进。
冷凝器
直接安装在电冰箱外表面的冷凝器，称为外露式冷凝器 。在正常工作时 用手摸冷凝器，入口处温度较高，出口温度较低。内藏式冷凝器泄漏后， 一般只能外接一个冷凝器。
㈢、毛细管的实际外形图：
图中又细又长的管子 为毛细管，其一端接 干燥过滤器，另一端 接蒸发器。管径为 0.5～1mm之间，长 度约为3mm。实际 使用中，通常需要使 毛细管中制冷剂保持 一定的过冷度，以避 免制冷剂提前汽化， 所以，交毛细管志温 度较低的吸气管焊接 在一起，长度为1m 左右，其余绕成环形。
B
CD 225 W U
产品代号:（家用电 冰箱为B） 用途分类代号： 冷藏箱为C，冷冻 箱为D，冷藏冷冻 箱为CD.
规格代号， 有效容积， 用阿拉伯 数字表示， 单位为升。
有霜电 冰箱不 表示， 无霜电 冰箱用 W表示。
改进设计 序号，用 大写英文 字母表示
㈣、电冰箱上的铭牌：
从电冰箱的铭牌上可获得许多信息，如制冷剂的种类及装入量、生产日期等 . （目前，家用电冰箱的制冷剂多采用R12和R134a. R600a等）
毛细管
干燥过滤器
㈣、干燥过滤器的实际外形图：
为避免毛细管发生冰 堵、脏堵，在冷凝器 与毛细管之间焊接有 干燥过滤器 。干燥过 滤器易发生脏堵，正 常情况下干燥过滤器 两端没有温差，发生 脏堵时，会使制冷量 下降或根本不制冷， 干燥过滤器的两端有 明显的温差。一般每 次在打开制冷系统管 路后，都要更换新地 干燥过滤器。
