网络高清摄像机的重要指标之宽动态范围
【安防视点】什么是“宽动态技术”？
【安防视点】什么是“宽动态技术”？宽动态技术是在非常强烈的对比下让摄影机看到影像的特色而运用的一种技术。
当在强光源(日光、灯具或反光等)照射下的高亮度区域及阴影、逆光等相对亮度较低的区域在影像中同时存在时，摄影机输出的影像会出现明亮区域因曝光过度成为白色，而黑暗区域因曝光不足成为黑色，严重影响影像质量。
摄影机在同一场景中对最亮区域及较暗区域的表现是存在局限的，这种局限就是通常所讲的“动态范围DynamicRange”。
广义上的“动态范围”是指某一变化的事物可能改变的跨度，即其变化值的最低端极点到最高端极点之间的区域，此区域的描述一般为最高点与最低点之间的差值。
这是一个应用非常广泛的概念，在谈及摄影机产品的拍摄影像指针时，一般的“动态范围”是指摄影机对拍摄场景中景物光照反射的适应能力，具体指亮度(反差)及色温(反差)的变化范围。
宽动态范围dB值是影像能分辨最亮的亮度信号值与能分辨的最暗的亮光信号值的比值。
宽动态的表现方式以“倍数”或“dB”来表示，在以100IRE为标准时，换算公式：NdB=20log(V2/V1)。
普通摄影机(称V1)的宽动态值为10dB,如宽动态为48dB，与普通摄影机之间的差为38dB，V2/V1=80，说明与普通摄影机宽动态差为80倍。
景阳新一代超级宽动态高清IP摄像机，采用Sony最新推出的“Xarina”网络摄像机方案使其支持在大于120dB的超宽动态范围，实现在逆光或背光环境下，依然清晰可见画面中的前景和背景，并且在没有红外灯的照射下，就可以支持在最低照度0.01lux环境下还原真实场景。
在成像能力上，采用自主2A软件算法（自动曝光、自动白平衡），图像通透清晰，色彩还原真实。
该机更具有超高清分辨率WUXGA,支持1920（H）×1080（V）/25fps，能看清更多关键细节。
科宁网络高清摄像机的宽动态和低照度
网络高清摄像机的宽动态和低照度市场上网络摄像机参差不齐，我们挑选的时候要注意到的一些问题：首先，在了解网络摄像机的宽动态性能时，挑选一个光线清晰的逆光场所，这里我们可以选择安装玻璃门的店铺来做参考。
在测试中，我们可以挑选一台普通摄像机与一台宽动态摄像机作对比，使他们同时逆光拍摄一个地点。
一般情况下，普通摄像机会因为光线反差过大而难以清晰的显示监控内的全部景象，即使启用背光补偿功能，也会因为光线的反差而造成远近情景清晰度的差别。
而宽动态摄像机则可以很好的避免这种情况，实现全监控范围的清晰，这方面显示的差别还是很明显的。
另一方面，在夜晚的环境下将网络高清摄像机接受车灯的直接照射，通过观察是否有竖线的出现，或者移动物体是否发虚，也都是观测宽动态摄像机工作性能不错的方式。
此外，在观测过程中，通过对开机画面稳定时间的长短，也可以分析出宽动态芯片的处理速度。
在我们选择宽动态摄像机时，除了监测宽动态的范围之外，网络高清摄像机的清晰度，色彩还原度和操作性方面，也是需要我们在多次的模拟和对比之后做出判断的主要方面。
作为一款非常实用的光线调整技术，宽动态功能在提升光照环境、扩展监控范围方面做出了非常大的贡献。
虽然在一些技术的应用上还有很多需要改进的地方，尤其在DPS的应用上更是存在灵敏度受影响的缺陷，但是作为光线调整技术中的一种，能一步实现如此大范围的成像平衡已经实属不易。
安防监控之路还很长远，需要我们不断努力充实市场。
低照度、宽动态网络高清摄像机用于道路监控的重点是高速公路收费监控系统,主要是对收费站的车道、收费广场、收费亭的收费情况，对收费车道通过的车辆类型、收费员的操作过程以及收费过程中的突发事件和特殊事件进行观察和记录，实施有效的监督。
尤其是在晚上，收费站工作人员需要看清车牌，而一般情况下，车灯打开后，路上的环境照度与车牌的照度形成了一定的动态范围，传统摄像机难以“看清”，所以对低照度、宽动态摄像机有了需求。
什么是宽动态摄像机
什么是宽动态摄像机什么是宽动态摄像机(图解)摄像机这阵⼦来在技术上似乎很沉寂,红外⼀体机炒了那么久,卖的⼈卖的很⾼兴,吹的⼈也吹上天,⽤的⼈也骂翻天,反正也就这样不了了之,想写些东西,偏偏找不到题材, 还好最近各⼚家的炒做题材移到了两个项⽬: “宽动态” “低照度”,所以赶紧写些东西,让⼤家有个初步的了解.先谈谈”宽动态”。
动态范围的概念动态范围最早是信号系统的概念，⼀个信号系统的动态范围被定义成最⼤不失真电平和噪声电平的差。
⽽在实际⽤途中，多⽤对数和⽐值来表⽰⼀个信号系统的动态范围，⽐如在⾳频⼯程中，⼀个放⼤器的动态范围可以表⽰为：D= log（Power_max / Power_min）×10。
数字像机也可看作⼀个信号系统，所以动态范围可分为两个部分，即光学动态范围和输出动态范围。
光学动态范围当在强光源（⽇光、灯具或反光等）照射下的⾼亮度区域及阴影、逆光等相对亮度较低的区域在图像中同时存在时，摄像机输出的图像会出现明亮区域因曝光过度显现为⽩⾊，⽽晦暗区域因曝光不⾜成为⿊⾊。
可见，摄像机在同⼀场景中对最亮区域及较暗区域的表现是存在着局限的，这种局限我们通常称为光线的“动态范围”。
其⼴义是指摄像机对拍摄场景中景物光照反应的适应能⼒，主要是亮度差和⾊温反差的适应范围。
光学动态范围（DR_Optical）=饱和曝光量/噪声曝光量（暗电流）。
数字相机的光学动态范围主要是由图像传感器决定的。
其中饱和曝光量指的是图像传感器达到最⼤的饱和容量时的曝光量，即⽆论再怎样增加曝光也⽆法接受更多的电⼦了。
噪声曝光量相当于在全⿊环境时图像传感器仅仅有本⾝暗电流时的曝光量。
图像传感器的动态范围定义公式如下：动态范围(db) =20*log(全电荷容量/暗电流容量)图像传感器的动态范围定义的是传感器件最⼤蓄积电荷和最⼩噪声电荷的倍数关系。
⽽摄像机的（光学）动态范围指的是其传感器达到这两种状态下对应的曝光量的倍数关系。
摄像机的技术指标
摄像机的技术指标
摄像机的性能可以从技术规格、使用性能和稳定性几个方面来衡量，CCD在保持很高灵敏度的情况下，其尺寸越来越小，正向着体积小、像素多、制式多的方向发展。
摄像机的技术指标有：分解力、灵敏度、最低照度、信噪比、动态范围、重合精度、垂直通道等。
1.分解力
分解力是指摄像机所能分辨图像细节的能力，通常用电视线来表示，即在精密黑白的监视器上人眼能分辨的水平和垂直方向的线数。
2.灵敏度
灵敏度是指摄像机在一定条件下达到额定输出电平时所需的光圈数，用F数表示。
3.最低照度
最低照度是指摄像机可拍摄的景物最低照度，主要指摄像机处于增益最大、光圈最大时，拍摄反射系数为89.9%的灰度卡，使视频信号输出电平达到峰峰值为0.7V时所需的最低照度。
4.信噪比
信噪比是指摄像机在标准工作状态下，输出视频信号中亮度信号的峰峰值与噪波有效值之比，用分贝表示。
动态范围
动态范围是指摄像机所能输出图像的最大亮度变化范围，即最高亮度和最低亮度之比。
6.重合精度
重合精度反映的是在重现图像上，R、C、B三个基色信号在几何位置上的最大偏离距离与图像高度之比，用百分数表示。
7.垂直拖道
垂直拖道是指拍摄的图像中出现高亮点时，重现画面会在高亮点下方出现一条垂直的亮带。
除了以上性能指标外还有固定图形噪声、波形响应和色度特性等。
宽动态技术简介
在视频监控的一些实际应用场合中，光线亮暗反差非常大，一般摄像机由于图像传感器的感光特性所限制，拍摄的图像往往背景过曝或者前景过暗。
针对这种情况，海康WDR 技术应运而生，通过模拟人眼视网膜的感光特性，提升前景亮度、抑制背景过曝的同时保持了图像的对比度，使处理后的图像具有较好的通透感，能够充分满足高反差场合的监控需要。
图1 WDR技术使图像动态范围得到提升海康WDR技术中主要采用了两大特色技术，即亮度自适应色阶映射技术（Luminance-adaptived Tone Mapping，LATM）以及空域可变增强技术（Space-variant Contrast Enhancement，SVCE）。
图2 LATM产生Tone曲线对图像重新映射LATM技术能够根据场景亮度自适应的对像素亮度进行重新映射，提升较暗区域的亮度，同时抑制过曝区域。
通过LATM技术产生的Tone曲线，可以对原始宽动态数据进行重映射，以达到动态范围压缩（Dynamic range compression，DRC）的作用，同时通过调节图像灰阶分布，使暗区得到充分提亮。
图3 人眼视网膜结构SVCE 技术模拟了人类视觉的局部特性，在提升暗区的同时能够对图像进行局部对比度增强，还原动态范围压缩（DRC ）时的图像细节。
由于模拟了人眼视网膜的视觉特性，图像的局部层次得到了较好的保护，SVCE 技术使图像细节更加逼真通透，具有较好的对比度。
图4 海康WDR 技术兼容多种位宽输入海康WDR 技术能够充分发挥图像传感器本身的动态范围，兼容多种位宽，当图像传感器输出高位宽数据时，海康WDR 技术具有较好的动态范围压缩效果，将高位宽数据重映射为正常位宽，输出鲜艳逼真的宽动态图像；当图像传感器输出正常位宽的数据时，海康WDR 技术模拟了人眼对于暗区更加敏感的特性，能够充分发挥数据本身的动态范围，输出的图像仍然具有一定的宽动态效果。
14~20bit12bits 12bits 12bits。

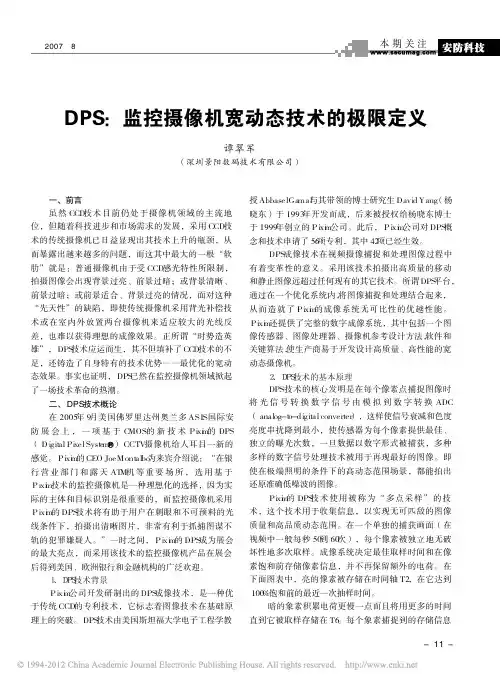

DPS_监控摄像机宽动态技术的极限定义
授Ａｂｂａｓｅｌ Ｇａｍａｌ与其带领的博士研究生Ｄａｖｉｄ Ｙａｎｇ（杨 晓东）于１９９３年开发而成，后来被授权给杨晓东博士 于１９９９年创立的Ｐｉｘｉｍ公司。此后，Ｐｉｘｉｍ公司对ＤＰＳ概 念和技术申请了５６项专利，其中４２项已经生效。
ＤＰＳ成像技术在视频摄像捕捉和处理图像过程中 有着变革性的意义。采用该技术拍摄出高质量的移动 和静止图像远超过任何现有的其它技术。所谓ＤＰＳ平台， 通过在一个优化系统内，将图像捕捉和处理结合起来， 从 而 造 就 了 Ｐｉｘｉｍ的 成 像 系 统 无 可 比 性 的 优 越 性 能 。 Ｐｉｘｉｍ还提供了完整的数字成像系统，其中包括一个图 像传感器、图像处理器、摄像机参考设计方法，软件和 关键算法，使生产商易于开发设计高质量、高性能的宽 动态摄像机。
的独立摄象单元，每个摄象单元机都尽可能的创作最
好的图像。这些图像然后被结合起来创造一帧高质量
的视频画面或图片。
三、ＤＰＳ技术优势
１、传统ＣＣＤ的技术瓶颈 当自然光线在１００，０００ｌｕｘ至０．０００３５ｌｕｘ的范围内，
ＣＣＤ摄 像 机 由 室 内 拍 向 窗 外 ， 如 果 室 内 照 度 为
每天都提的宽动态，都知道是什么吗？
每天都提的宽动态，都知道是什么吗？光学人生，精彩人生宽动态是我们常提的一个概念，拿到一款摄像机，会问这款更摄像机的宽动态效果怎样。
但是究竟什么是宽动态，宽动态是怎样实现的？哪些场景会应用到宽动态摄像机呢？今天就带大家全面了解一下宽动态摄像机宽动态技术是指图像在同一时间曝光两次，一次快，一次慢，再进行合成使得能够同时看清画面上亮与暗的物体。
宽动态技术和背光补偿技术都是为了克服在强背光环境条件下，看清目标而采取的措施，但背光补偿是以牺牲画面的对比度为代价的!所以，从某种意义上说，宽动态技术是背光补偿的升级版。
宽动态的实现方式CMOS+DPS技术：DPS采用的是每一个像素单独曝光和控制技术，加之利用CMOS 传感器采集的多帧画面合成一幅完整图像的线性叠加，相比于CCD的两次曝光成像有了更高的动态范围。
从数值上来说，采用DPS技术的CMOS摄像机就目前的处理技术，其动态范围即可到达120dB。
在扩大动态范围的同时，DPS也解决了CCD传感器在处理动态范围和色彩真实性上的不足，其色彩还原性更加真实，能够满足应用的要求。
使用这种技术的摄像机在数字图像传感器里每一个像素中都使用了一个模拟数字转换器(ADC)，在捕捉到光信号时直接转化为数字信号，最大程度地降低了信号在排列中的衰减和干扰。
目前通用监控网络摄像机大多采用CMOS+DPS宽动态技术，应用场景比较广泛，包括金融、教育、交通等多个领域。
宽动态已经成为高清摄像机必不可少的一项功能，市场需求非常旺盛。
强光环境宽动态关强光环境宽动态开宽动态摄像机的主要应用领域高速公路收费系统：目前低照度、宽动态摄像机用于道路监控的重点是高速公路收费监控系统主要是对收费站的车道、收费广场、收费亭的收费情况，对收费车道通过的车辆类型、收费员的操作过程以及收费过程中的突发事件和特殊事件进行观察和记录，实施有效的监督。
尤其是在晚上，收费站工作人员需要看清车牌，而一般情况下，车灯打开后，路上的环境照度与车牌的照度形成了一定的动态范围，传统摄像机难以“看清”，而低照度、宽动态摄像机派上了大用场。
动态范围、宽容度及其他
动态范围、宽容度及其他本文一共涉及了这些名词：宽容度、密度、动态范围、色深、位数(bit数)。
解释中还要用到其他一些名词。
暴光量：摄影冲洗条件确定后，得到的底片影象密度大小和被摄景物明暗有关系。
即乳剂层所受到的照度大小决定于暴光时间长短。
两者的乘积就是暴光量，公式如下：H=E*tE为乳剂层所受的照度，单位为勒克司（Lx)，每平方米面积上光通量为1流明时，照度值即为1勒克司；t为暴光时间单位为秒，H为暴光量，单位为勒克司*秒（Lx*S)密度：感光材料暴光后，可以得到金属银的影象，根据各个部分所受照度不同，导致各个部位变黑的程度不同，如何定量的表示变黑程度，需要引入密度的概念。
当光线照射一个透光体时，透过光量（F）和投射光的总量（Fo)的比值叫做透光率(T)，公式如下：T=F/Fo,透光率的倒数就是阻光率（O），即O=1/T=Fo/F物体的透光率总是小于1的，因为没有完全透明的物体。
而阻光率会很大，如透光率为1%那么阻光率为100。
为了方便作图，一般用阻光率的对数作为一个参量，即密度值（D），公式为：D=lgO可以看出密度每增加0.3，阻光率和透光率以1倍的数量增加和减少。
用一句话来描述密度的概念就是“感光材料变黑的程度”。
密度数值近似地与产生银或染料的数量成正比，也更符合人眼睛的响应近似为对数的习惯。
以密度值为纵坐标，以暴光量为横坐标，可以获得下图所示的胶片感光曲线。
但更常用的是以密度值为纵坐标，以10为底的暴光量的对数为横坐标的关系曲线。
这种曲线成为H&D曲线。
(Phtobug图）HD曲线显示了在任意给定时间和特定显影剂的情况下各种暴光度对乳剂的影响。
H&D曲线是研究感光材料特性的最重要的手段之一。
详细的关于H&D曲线的资料，可以参考本论坛Fotobug曾经写过一篇文章：解读胶片特性曲线宽容度：宽容度指的是H&D曲线上直线部分在横坐标上的投影范围，即宽容度定义为感光材料在摄影过程中按正比关系记录景物亮度反差的暴光量范围。
购买家用监控摄像机需要了解的基本参数,不被忽悠才是最重要的
购买家用监控摄像机需要了解的基本参数,不被忽悠才是最重要的随着视频监控行业的高速发展，越来越多的人接触到这个行业，从模拟时代到网络时代再到人工智能时代，监控系统都不断印证了其不可替代的作用。
我们在采购监控产品的同时，更要对其基本功能进行足够的了解。
市面上监控摄像机种类繁多，我们在采购的同时，常见的需要注意的大概有以下几个地方：一、分辨率：100万像素（720P）=1280*720、130万像素（960P）=1280*960、200万像素（1080P、2MP）=1920*1080、300万像素（3MP）=2048*1536、400万像素（4MP）=2560*1440、500万像素（5MP）=2560*1920二、宽动态：支持宽动态技术的摄像机，能够清晰保留图像暗处细节，并对亮处过曝现象进行抑制，能大幅度提升在逆光环境下的监控图像质量，使画质更加清晰。
三、帧率：即常说的实时和非实时，范围通常在1到30之间，部分特殊场所最高可达60。
在PAL制下帧数大于等于25即为实时，小于则为非实时，视频帧率越高，图像流畅性越好，需要的带宽越高，需要的存储空间越高。
四、压缩方式：目前主要以H264和H265为主，相对于H264编码格式，H265编码的码率降低50%，占用的带宽更低，节省硬盘空间50%，可有效降低客户的采购成本。
五、供电：网络摄像机供电分为常规低压和POE两种模式，POE 供电可以在一条网线上同时传输网络数据和电力，简化安装和管理，更加安全，缺点是相对常规供电方式功率不够大，适合家庭和办公场所的室内应用。
六、焦距：分为定焦和变焦，简单理解就是变焦可以对视频图像在无损的情况下进行拉远拉近的处理，定焦镜头焦距不可调节，图像固定。
七、录像模式：全天连续录像和移动侦测录像，移动侦测录像是画面无移动物体时不录像，侦测到移动物体时开始录像，可有效节省硬盘存储空间。
连续录像为全天24小时不间断录像，安全系数更高。
八、低照度：指在较低光照条件下仍可以获得清晰图像的监控摄像机，换句话说，摄影机能在多黑的条件下看到影像。
动态范围和宽容度区分其实很简单！一看就会！
动态范围和宽容度区分其实很简单！一看就会！
摄影中会经常碰到一些容易混淆的概念，客观上来说，这是由于胶片时代和数码时代，相机的机构和原理发生了很大变化。
因此，区分一些基本的概念也十分重要。
关于动态范围和宽容度就是一对让人困惑的概念。
根据时间先后来看，最早出现的概念是胶片时代的宽容度，而后到了数码时代才出现动态范围之说。
这句话告诉大家，这两个概念是不同时代的产物。
那么这两个概念是不是一回事呢。
接着往下看，宽容度是什么？胶片的技术指标。
可以用明暗间的比例数字来表示。
假设：景物最亮部分比最暗部分要明亮30倍，那么它们之间的比例数字是1:30，这个比值就代表这个胶片能记录从亮到暗的能力，也就是胶片（感光材料）的宽容度。
比值越大，宽容度越小，表达画面反差不大。
动态范围是什么？传感器的技术指标。
用EV来表示，图像中包含最暗到最亮的范围，这个范围越大，层次越丰富，低动态范围营造高反差效果，高动态范围营造细腻自然自然效果，也就是低反差效果。
其实，就跟胶片的宽容度一样，传感器好的相机动态范围就高，所能表达的从亮到暗的范围就广。
那么如何判断拍摄场景的动态范围呢，我们可以通过你的相机型号+DXO进行评测。
比如，而我手中的D4S的宽容度达到了13.3EV，人眼的动态宽容度也就大致在15EV，可见这款机型的动态范围之广，可见它的传感性性能优越。
最后总结一句话，这两概念是不同时代的产物，其本质都是相同的，只是叫法不同。
科技的先进使得动态范围表达的范围要比感光度要高很多。
所以，如果钱足够的话，中高档相机绝对是首选哦！。
动态范围
视频监控摄像机动态范围检测2011-4-7来源：中国安防展览网摄像机动态范围的基本概念所谓宽动态实际是指摄像机同时可以看清楚图像最亮与最暗部分的照度比值。
而“动态范围”广义上说是指某一变化事物可能改变的跨度，即其变化值的最低端极点到最高端极点之间的区域，此区域的描述一般为最高点与最低点之间的差值。
摄像机的“动态范围”是指摄像机对拍摄场景中景物光照反射的适应能力，具体指亮度(反差)及色温(反差)的变化范围。
即表示摄像机对图像的最“暗”和最“亮”的调整范围，是静态图像或视频帧中最亮色调与最暗色调的比值。
而色调能呈现出图像或帧中的精准细节，作为两种色调的比值，动态范围的单位可以是分贝、比特、档，或者简单以比率或倍数来表示。
各种单位之间的换算方法如表1所示。
表1仅列出了20档动态范围，因为这几乎涵盖了人眼所能分辨的所有动态范围，超过这些档位的动态范围已没有太大的实际意义。
人眼之所以能分辨出跨度如此之广的动态范围，是因为人在观察实景时，瞳孔、虹膜、视网膜和相关肌肉会相互作用、动态调整，同时，大脑会将所有“曝光元素”整合为一幅连贯的图像，极其精准地反映出实景中十分明亮或十分暗淡的色调。
与人眼相比，对于标准CCD和CMOS图像传感器来说，所有感光单元的曝光(收集光子)时间都是相同的。
感光单元对景物明亮部分收集的光子较多，对阴暗部分收集的光子则较少。
但是，感光单元能够收集的光子数量却受到阱容量(wellcapacity)的限制，所以捕捉物体较亮色调的感光单元有可能会溢出或饱和。
为防止出现这种情况，可以减少曝光时间。
但如果这样做，捕捉物体较暗色调的感光单元可能又无法收集到足够多的光子。
因此，对于典型的单次曝光的图像传感器，其动态范围的上限受制于感光单元的阱容量，下限则受制于感光单元的信噪比。
因此，CCD摄像器件的动态范围是指其输出的饱和电压与暗场下噪声峰-峰电压之比，即动态范围=Usat/UNp-p(1)(1)式中，Usat为输出饱和电压;UNP-P为噪声的峰-峰值。
一分钟了解单反相机的宽容度和动态范围，新手摄影教程
一分钟了解单反相机的宽容度和动态范围，新手摄影教程
什么是宽容度和动态范围
先说动态范围，指的是照片高光和暗部的跨度，记录的是一个范围值。
而宽容度是指照片记录亮部和暗部的细节与层次的能力，有点像一个刻度值。
打个比方，动态范围相当于尺子的长度，而宽容度相当于尺子有多少刻度。
比如上面的图片，很好的说明了动态范围和宽容度的区别，可以说宽容度是胶片时代产生的名词，而动态范围是数码时代的名词，一般来说他们是正比的关系，也就是说动态范围越大，宽容度越高。
这里要提到的时，数码单反时代主要以动态范围为主的。
宽容度和动态范围对照片的影响
人眼所能识别的明暗范围，远大于相机的宽容度。
例如在逆光拍摄的时候，如果没有进行补光，镜头中容易出现黑脸的情况，也就是面部灰暗的情况，这比我们肉眼看上去要糟糕的多。
这就很好的理解了宽容度在相机中的影响，越高的宽容度，对明暗度以及细节部分记录越明显。
在很多风光摄影中，高动态范围记录了更多的细节，再通过堆叠的方式，可以合成出高对比度，细节清晰的照片。
补充知识
1.宽容度也不是越高越好，如果超过人眼的习惯，会显得很不自然。
2.暗部宽容度高于亮部，所以我们通常宁可欠曝，也不要过爆。
3.宽容度如果需要排名的话，我认为是：尼康>宾得>索尼>佳能
以上就是今天要给大家分享的知识了。
希望这样能帮助我们的新手摄影小伙伴们。
宽动态范围
宽动态范围什么叫宽动态范围？简单地说宽动态就是场景中特别亮的部位和特别暗的部位同时都能看得特别清楚。
宽动态范围是图像能分辨最亮的亮度信号值与能分辨的最暗的亮光信号值的比值。
宽动态的表现方式以“倍数”或“dB”来表示，在以100IRE为标准时，换算公式：N dB=20log（V2/V1）。
普通摄像机（称V1）的宽动态值为10dB ,如宽动态为48 dB ，与普通摄像机之间的差为38 dB，V2/V1=80，说明与普通摄像机宽动态差为80倍，松下第三代宽动态摄像机是54 dB，V2/V1=160倍。
池上ISD-A10摄像机典型动态范围95 dB，V2/V1=17782倍，最大宽动态范围120dB，V2/V1=316227倍。
从“倍数”上看，采用 DPS技术的摄像机，宽动态范围要比CCD宽动态范围有极大的提高，在实际应用中，只有在亮的部分和暗的部分反差非常大时，才能真正显示出DPS 技术的宽动态效果。
对于DPS技术，每个像素对应的光线都可以优化曝光，每一帧数据读取时间只需0.8毫秒(传统CCD技术则需数十毫秒)，这样系统可以对每个像素进行多次单独采样；而成像系统控制着每个像素的最佳采样时间，在每个像素达到最佳状态时存储像素信息。
在所有像素被采集后，系统再对其进行处理，最终形成高质量的图像。
即使在最苛刻的光照条件下，也可捕捉到清晰、逼真的图像，再也不会因为阴影、眩光、反射和太阳光而使图像发暗或被破坏。
采用传统CCD图像传感器的摄像机在采集一幅图像的过程中只对整个图像采样一次，必然会出现对整个图像中明亮的区域过度曝光，或较暗的区域欠曝光的现象。
CCD宽动态技术是采用特殊DSP（数字信号处理）电路，对明亮部分进行最合适的快门速度曝光，然后再对暗的部分用最合适的快门速度曝光，然后将两个图像进行DSP处理重新组合，使明亮的部分和暗的部分可以看得清楚。
由于CCD的感光特性所限制，在技术上很难在有重大突破，有的CMOS技术已经达到160dB,可以说未来的监控摄像机属于宽动态摄像机，宽动态技术属于CMOS。
视频监控所需设备及技术性能指标详细描述
