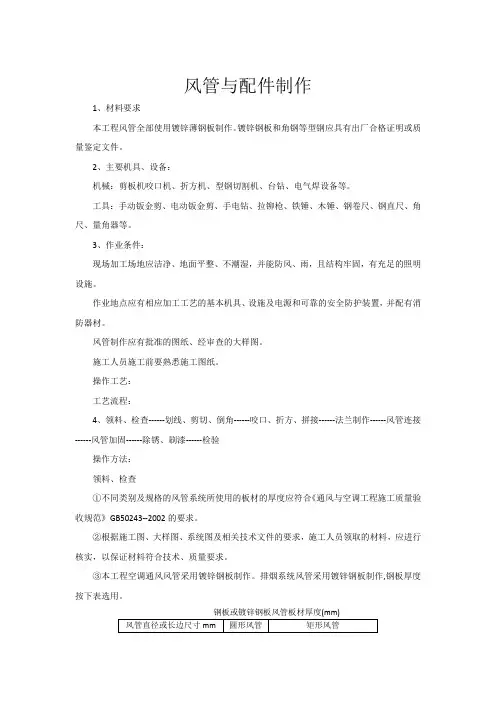

风管和配件的制作工艺课件(PPT 44张)

8.1常用风管材料、规格及连接方式
(3) 塑料复合钢板
塑料复合钢板是在Q215、Q235钢板表面上喷涂一层 厚度为0.2～0.4mm的软质或半软质聚氯乙烯塑料膜制成， 有单面覆层和双面覆层两种。其主要技术性能如下： ① 耐腐蚀性及耐水性能可以耐酸、耐油及醇类侵蚀， 耐水性能好。但对有机溶剂的耐腐蚀性差。
钢板风管板材的厚度
类别 风管直径D或边长b 圆形风管 矩形风管 除尘系统风管 中、低压系统 高压系统
D(b)≤320
0.5
0.5
0.75
1.5
320＜D(b) ≤450
0.6
0.6
来自百度文库
0.75
1..5
450＜D(b) ≤630
0.75
0.6
0.75
2.0
630＜D(b) ≤1000
0.75
0.75
1.0
表1
铝板风管和配件板材厚度 圆形风管直径或矩形风管大边长/mm 100~320 360~630 700~2000 2000~4000 铝板厚度 /mm 1.0 1.5 2.0 按设计
表2
不锈钢风管和配件板材厚度
圆形风管直径或矩形风管大边长/mm 100~500 500~1120 1250~2000 2000~4000
18—8型不锈钢的缺点是加热至1100℃以后缓慢冷却 或在450～850℃下长期加热时，铬的碳化物自固体中沿 晶粒边界析出，从而使它的耐腐蚀性和机械性能大大降低。
8.1常用风管材料、规格及连接方式
(5) 铝及铝合金板
使用铝板制作风管，一般以纯铝为主。
铝板具有良好的导电、导热性能，并且在许多介质 中有较高的稳定性。 纯铝的产品有迟火和冷作硬化两种。迟火的塑性较 好，强度较低，而冷作硬化的强度较高。 为了改变铝的性能，在铝中加入一种或几种其他元 素(如铜、镁等)制成铝合金板，其强度比铝板大幅度增加， 但化学耐蚀性不及铝板。
② 绝缘、耐磨性能好。 ③ 剥离强度及深冲性能塑料膜与钢板间的剥离强度 ≥0.2MPa。
8.1常用风管材料、规格及连接方式
④ 加工性能具有一般碳素钢板所具有的切断、弯曲、 冲洗、钻孔、铆接、咬口及折边等加工性能。加工温度 以20～40℃为最好。 ⑤ 使用温度可在10～60℃温度下长期使用,短期可耐 温120℃。 由于塑料复合钢板具有上述性能，故常用于防尘要 求较高的空调系统和温度在-10～70℃下耐腐蚀通风系统 的风管。
8.1常用风管材料、规格及连接方式
(4) 不锈钢板
耐大气腐蚀的镍铬钢叫不锈钢。不锈钢板按其化学成 分来分，品种甚多；按其金相组织可分为铁素体钢(Cr13 型)和奥氏体钢(18—8型)。18—8型不锈钢中含碳0.14％ 以下，含铬(Cr)18％，含镍(Ni)8％。
18—8型不锈钢在常温下无磁性，耐热性较好，能在 较高温度下不起氧化皮和保持较高的强度。
目
录
3
第三节 风管和配件的制作工艺
8.1常用风管材料、规格及连接方式
一、通风风管材质与板厚的选择
通风与空调工程的风管和部、配件所用材料，一般可 分为金属材料和非金属材料两种。
金属材料主要有普通酸洗薄钢板(俗称黑铁皮)、镀锌 薄钢板和型钢等黑色金属材料。当有特殊要求(如防腐、 防火等要求)时，可用铝板、不锈钢板等材料。 非金属材料有硬聚氯乙烯板(硬塑板)、玻璃钢等。
8.1常用风管材料、规格及连接方式
3 辅助材料
通风空调常用的辅助性材料有垫料、紧固件及其他 材料等。
（1） 垫料
垫料主要用于风管之间、风管与设备之间的连接， 用以保证接口的密封性。
法兰垫料应为不招尘、不易老化和具有一定强度和 弹性的材料，厚度为5～8mm的垫料有橡胶板、石棉橡 胶板、石棉绳、软聚氯乙烯板等。 (2) 紧固件
8.1常用风管材料、规格及连接方式
(2) 玻璃钢(玻璃纤维增强塑料)
玻璃钢是以玻璃纤维制品(如玻璃布)为增强材料， 以树脂为粘结剂，经过一定的成型工艺制作而成的一种 轻质高强度的复合材料。它具有较好的耐腐蚀性、耐火 性和成型工艺简单等优点。
由于玻璃钢质轻、强度高、耐热性及耐蚀性优良、 电绝缘性好及加工成型方便，在纺织、印染、化工等行 业常用于排除腐蚀性气体的通风系统中。
不锈钢板厚度/mm 0.5 0.75 1.0 1.2
8.1常用风管材料、规格及连接方式
常用风管的材料
1 金属薄板
(1) 普通薄钢板
普通薄钢板由碳素软钢经热轧或冷轧制成。热轧钢 板表面为蓝色发光的氧化铁薄膜，性质较硬而脆，加工 时易断裂；冷轧钢板表面平整光洁无光，性质较软，最 适合空调工程。冷轧钢板号一般为Q195、Q215和Q235， 有板材和卷材，常用厚度为0.5～2mm,板材的规格为750 mm×1800mm、900mm×1800mm和1000mm×2000 mm等。
8.1常用风管材料、规格及连接方式
(2) 镀锌薄钢板
镀锌薄钢板是用普通薄钢板表面镀锌制成，俗称 “白铁皮”。常用的厚度为0.5～1.5mm, 其规格尺寸与 普通薄钢板相同。在引进工程中常用镀锌钢板卷材，对 风管的制作甚为方便。由于表面锌层起防腐作用，故一 般不刷油防腐，因而常用作输送不受酸雾作用的潮湿环 境中的通风系统及空调系统的风管和配件。要求所有品 级镀锌钢板表面光滑洁净，表层有热镀锌层特有的结晶 花纹，镀锌层厚度不小于0.02mm。
8.1常用风管材料、规格及连接方式
2 非金属材料
(1) 硬聚氯乙烯塑料板
硬聚氯乙烯塑料(硬PVC)是由聚氯乙烯树脂加入稳 定剂、增塑剂、填料、着色剂及润滑剂等压制(或压铸)而 成。它具有表面平整光滑，耐酸碱腐蚀性强(对强氧化剂 如浓硝酸、发烟硫酸和芳香族碳氢化合物以及氯化碳氢 化合物是不稳定的)，物理机械性能良好，易于二次加工 成型等特点。 硬聚氯乙烯板表面应平整，无伤痕，不得含有气泡， 厚薄均匀，无离层现象。
紧固件是指螺栓、螺母、铆钉、垫圈等。
2.0
1000＜D(b) ≤1250
1.0
1.0
1.0
2.0
1250＜D(b) ≤2000
1.2
1.0
1.2
按设计
2000＜D(b) ≤4000
按设计
1.2
按设计
注：1、螺旋风管的厚度可适当减小10%~15%。 2.排烟系统风管钢板厚度可按高压系统确定。 3.特殊除尘系统风管钢板厚度符合设计要求。 4.不适用于地下人防与防火隔墙的预埋管。
