单片机波特率的计算方法
STC单片机串口通信与应用

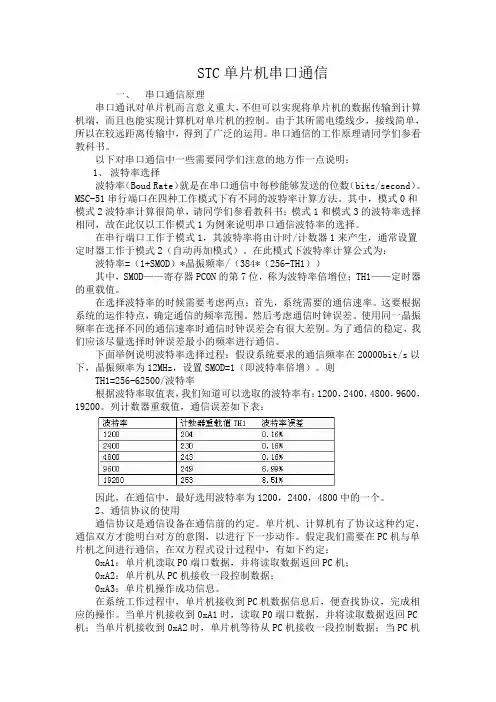

STC单片机串口通信一、串口通信原理串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到计算机端，而且也能实现计算机对单片机的控制。
由于其所需电缆线少，接线简单，所以在较远距离传输中，得到了广泛的运用。
串口通信的工作原理请同学们参看教科书。
以下对串口通信中一些需要同学们注意的地方作一点说明：1、波特率选择波特率（Boud Rate）就是在串口通信中每秒能够发送的位数（bits/second）。
MSC-51串行端口在四种工作模式下有不同的波特率计算方法。
其中，模式0和模式2波特率计算很简单，请同学们参看教科书；模式1和模式3的波特率选择相同，故在此仅以工作模式1为例来说明串口通信波特率的选择。
在串行端口工作于模式1，其波特率将由计时/计数器1来产生，通常设置定时器工作于模式2（自动再加模式）。
在此模式下波特率计算公式为：波特率=（1+SMOD）*晶振频率/（384*（256-TH1））其中，SMOD——寄存器PCON的第7位，称为波特率倍增位；TH1——定时器的重载值。
在选择波特率的时候需要考虑两点：首先，系统需要的通信速率。
这要根据系统的运作特点，确定通信的频率范围。
然后考虑通信时钟误差。
使用同一晶振频率在选择不同的通信速率时通信时钟误差会有很大差别。
为了通信的稳定，我们应该尽量选择时钟误差最小的频率进行通信。
下面举例说明波特率选择过程：假设系统要求的通信频率在20000bit/s以下，晶振频率为12MHz，设置SMOD=1（即波特率倍增）。
则TH1=256-62500/波特率根据波特率取值表，我们知道可以选取的波特率有：1200，2400，4800，9600，19200。
列计数器重载值，通信误差如下表：因此，在通信中，最好选用波特率为1200，2400，4800中的一个。
2、通信协议的使用通信协议是通信设备在通信前的约定。
单片机、计算机有了协议这种约定，通信双方才能明白对方的意图，以进行下一步动作。
51单片机定时计数器溢出率计算和串口的波特率之间的关系
51单片机定时计数器溢出率计算和串口的波特率之间的关系发布: 2010-1-05 01:08 | 作者: wang1jin | 来源: 网络 | 查看: 128次51 芯片的串口可以工作在几个不同的工作模式下，其工作模式的设置就是使用SCON 寄存器。
它的各个位的具体定义如下：SM0 SM1 SM2 REN TB8 RB8 TI RISM0、SM1 为串行口工作模式设置位，这样两位可以对应进行四种模式的设置。
串行口工作模式设置。
波特率在使用串口做通讯时，一个很重要的参数就是波特率，只有上下位机的波特率一样时才可以进行正常通讯。
波特率是指串行端口每秒内可以传输的波特位数。
这里所指的波特率，如标准9600 不是每秒种可以传送9600个字节，而是指每秒可以传送9600 个二进位，而一个字节要8 个二进位，如用串口模式1 来传输那么加上起始位和停止位，每个数据字节就要占用10 个二进位，9600 波特率用模式1 传输时，每秒传输的字节数是9600÷10＝960 字节。
51芯片的串口工作模式0的波特率是固定的，为fosc/12，以一个12M 的晶振来计算，那么它的波特率可以达到1M。
模式2的波特率是固定在fosc/64 或fosc/32，具体用那一种就取决于PCON 寄存器中的SMOD位，如SMOD 为0，波特率为focs/64,SMOD 为1，波特率为focs/32。
模式1和模式3的波特率是可变的，取决于定时器1或2（52芯片）的溢出速率，就是说定时器1每溢出一次，串口发送一次数据。
那么我们怎么去计算这两个模式的波特率设置时相关的寄存器的值呢？可以用以下的公式去计算。
上式中如设置了PCON寄存器中的SMOD位为1时就可以把波特率提升2倍。
通常会使用定时器1工作在定时器工作模式2下，这时定时值中的TL1做为计数，TH1做为自动重装值，这个定时模式下，定时器溢出后，TH1的值会自动装载到TL1，再次开始计数，这样可以不用软件去干预，使得定时更准确。
51单片机 波特率 32分频原因
51单片机波特率 32分频原因（实用版）目录1.51 单片机串口波特率概述2.51 单片机波特率设置方法3.32 分频原因及其对波特率的影响4.51 单片机与蓝牙模块通讯波特率问题5.波特率设置计算示例正文一、51 单片机串口波特率概述51 单片机是一种广泛应用的微控制器，其串口通信功能在电子设备中扮演着重要角色。
串口通信中的波特率是指数据传输的速率，通常用来表示每秒钟传输的比特数。
51 单片机的串口波特率有多种工作方式，每种方式的波特率都不尽相同。
其中最常用的是方式一，其波特率由定时器t1 的溢出率决定。
二、51 单片机波特率设置方法在 51 单片机中，可以通过设置定时器 t1 的工作模式和溢出率来调整串口通信的波特率。
常用的设置方法如下：1.设置定时器 t1 的工作模式。
将定时器 t1 设置为工作在方式 1，这样其溢出率即为串口通信的波特率。
2.设置定时器 t1 的溢出率。
根据需要调整 fosc/12【256-th1】baudrate（2smod/32）的值，其中 fosc 为系统时钟频率，th1 为定时器t1 的计数值。
三、32 分频原因及其对波特率的影响在 51 单片机中，为了提高定时器 t1 的精度，可以采用 32 分频的方式。
32 分频的原理是将系统时钟频率 fosc 除以 32，得到定时器t1 的时钟频率。
这样可以使定时器 t1 的计数值更加精确，从而提高串口通信的波特率精度。
四、51 单片机与蓝牙模块通讯波特率问题当 51 单片机与蓝牙模块进行通讯时，需要保证两者的波特率一致。
通常情况下，51 单片机的波特率设置为 9600，而蓝牙模块的波特率也设置为 9600。
这样，两者就能正常进行串口通信。
五、波特率设置计算示例假设 51 单片机的系统时钟频率 fosc 为 11.0592MHz，需要设置的串口通信波特率为 9600。
首先，根据公式 fosc/12【256-th1】baudrate （2smod/32）计算定时器 t1 的溢出率，得到 th1 的值为 255。
can波特率计算公式

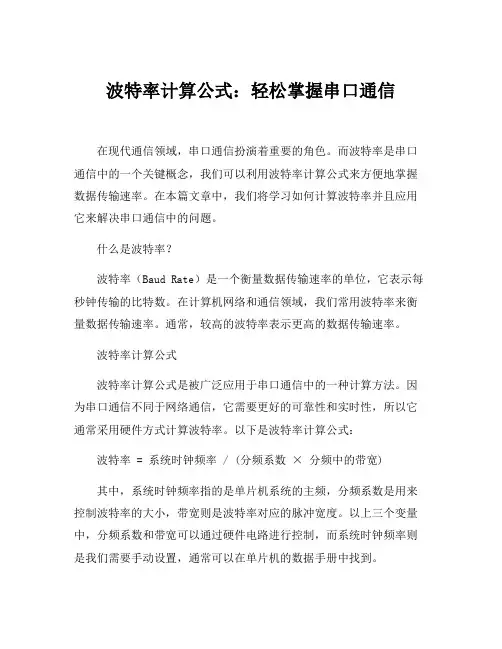

波特率计算公式：轻松掌握串口通信在现代通信领域，串口通信扮演着重要的角色。
而波特率是串口通信中的一个关键概念，我们可以利用波特率计算公式来方便地掌握数据传输速率。
在本篇文章中，我们将学习如何计算波特率并且应用它来解决串口通信中的问题。
什么是波特率？波特率（Baud Rate）是一个衡量数据传输速率的单位，它表示每秒钟传输的比特数。
在计算机网络和通信领域，我们常用波特率来衡量数据传输速率。
通常，较高的波特率表示更高的数据传输速率。
波特率计算公式波特率计算公式是被广泛应用于串口通信中的一种计算方法。
因为串口通信不同于网络通信，它需要更好的可靠性和实时性，所以它通常采用硬件方式计算波特率。
以下是波特率计算公式：波特率 = 系统时钟频率 / (分频系数× 分频中的带宽)其中，系统时钟频率指的是单片机系统的主频，分频系数是用来控制波特率的大小，带宽则是波特率对应的脉冲宽度。
以上三个变量中，分频系数和带宽可以通过硬件电路进行控制，而系统时钟频率则是我们需要手动设置，通常可以在单片机的数据手册中找到。
如何应用波特率计算公式？在实际使用时，我们需要将波特率计算公式转换为相应的代码，从而实现对波特率的控制。
以下代码展示了如何将系统时钟频率设置为20MHz，分频系数设置为12，带宽设置为84，以确保波特率为9600：define CPU_CLK_FREQ 20000000void init_uart(){uint16_t div = 0;div = (CPU_CLK_FREQ / (12 * 9600)) - 1;UART0.LCR = 0x80; // DLAB = 1UART0.DLL = div & 0xff;UART0.DLM = (div >> 8) & 0xff;UART0.LCR = 0x07; // DLAB = 0, 8 data bits, 1 stop bit, parity disabled}通过以上代码，我们可以很方便地控制波特率，实现串口通信的目的。
单片机波特率计算公式
单片机波特率计算公式
单片机的波特率计算公式如下：
波特率=系统时钟频率/(16*加载值)
其中，系统时钟频率是单片机内部时钟的频率，单位为Hz（赫兹），常见的系统时钟频率有4MHz、8MHz、12MHz等。
加载值是用来控制波特率的寄存器的值，可以通过修改这个值来调节
波特率，加载值必须是一个16位的整数。
根据计算公式，可以推导出加载值的计算公式：
加载值=系统时钟频率/(16*波特率)
举例说明：
假设系统时钟频率为8MHz，要设置波特率为9600，那么计算加载值
的公式如下：
由于加载值必须是一个整数，所以最终的加载值为52
通过这个加载值，可以设置单片机的波特率为9600，即串口通信的
传输速率为9600bps。
需要注意的是，这个公式是计算串行通信中UART（通用异步收发传
输器）的波特率。
不同的单片机厂商可能有略微不同的实现方式，但原理
是相同的。
同时，还要注意系统时钟频率和波特率的匹配问题。
在进行串行通信时，发送方和接收方的波特率必须相同，否则会出现数据接收错误的问题。
51单片机串行通讯中波特率的自动检测
51 单片机串行通讯中波特率的自动检测本文介绍一种在80C51 串行通讯应用中自动检测波特率的方法。
按照经验，程序起动后所接收到的第1个字符用于测量波特率。
这种方法可以不用设定难于记忆的开关，还可以免去在有关应用中使用多种不同波特率的烦恼。
人们可以设想：一种可靠地实现自动波特检测的方法是可能的，它无须严格限制可被确认的字符。
问题是：在各种的条件下，如何可以在大量允许出现的字符中找出波特率的定时间隔。
显然，最快捷的方法是检测一个单独位时间（single bit time），以确定接收波特率应该是多少。
可是，在RS-232 模式下，许多ASCII 字符并不能测量出一个单独位时间。
对于大多数字符来说，只要波特率存在合理波动（这里的波特率是指标准波特率），从起始位到最后一位“可见”位的数据传输周期就会在一定范围内发生变化。
此外，许多系统采用8 位数据、无奇偶校验的格式传输ASCII 字符。
在这种格式里，普通ASCII 字节不会有MSB 设定，并且，UART总是先发送数据低位（LSB），后发送数据高位（MSB），我们总会看见数据的停止位。
在下面的波特率检测程序中，先等待串行通讯输入管脚的起始信号（下降沿），然后起动定时器T0。
在其后的串行数据的每一个上升沿，将定时器T0的数值捕获并保存。
当定时器T0溢出时，其最后一次捕获的数值即为从串行数据起始位到最后一个上升沿（我们假设是停止位）过程所持续的时间。
CmpTable 表格列出了每一波特率的最大测量时间。
这些数据是经过选择的，所以，4 个数据位时间（加上起始位时间）仍可产生正确的波特率。
使用这种方法时，必须遵守一个假设：这种技术仅取决于所接收到的一个字符，接收这个字符的波特率必须大于最低波特率。
本质上来说，这意味着这个字符必须来自正常敲击键盘时所产生的字符。
在PC上，我们不可能快速、连续地敲击两个字符，以欺骗程序。
但是，PC的功能键具有一个问题，因为它会连续发送两个紧挨着的字符，使程序检测得到错误的波特率。
【最新】波特率9600
【最新】波特率9600波特率是一个电子信号上的术语，用于描述信道的数据传输速度。
所谓信道，可以是无线的，也可以是有线的，说白了就是两个东西之间传输数据。
波特率通常单位是bit/s，也就是二进制位/秒。
因为一个字节是8个bit，而一个字节通常可以表达一个ASCII码，比如一个英文字母，所以：9600的波特率的信道，理论上每秒可以传输9200/8个英文字母的数据量，也就是1200个字节，大约1.2KB。
而19200则是每秒可传输2400字节。
比如一个文件，假设容量是100KB，那么它通过9600的信道传输，需要的时间至少是100/1.2秒，也就是超过一分钟了。
和19200波特率的信道，都是早期接口的传输率标准。
比如早期的COM口（也叫串口），经常采用这样的标准，今天看来，速度非常非常慢。
早期使用这样的接口用于鼠标、键盘等简单装置的连接，以及计算机和其它设备的通信。
而现在，还有少数主板支持这样的接口。
在今天的计算机上，这个接口标准早已淘汰，但是生产中，还是有很多设备支持这样的接口。
比如，在数控机床上，当计算机与机床通信的时候，很多机床都要求使用COM口，以9600，11200或19200之类的波特率进行通信。
技术资料出处:互联网该文章仅供学习参考使用，版权归作者所有。
因本内容较多，未能及时联系上的作者，请按本显示的方式与我们联系。
STC单片机波特率自适应方法摘要：为了缩小电路体积、降低硬件成本，同时又保证串口稳定可靠通信，采用的一种波特率自适应方法，该方法充分利用STC单片机运行速度快、拥有片内振荡器、片内资源丰富的特... SCI自动波特率检测大多数SCI模块硬件不支持自动波特率检测。
一般情况下嵌入式控制器的SCI时钟由PLL提供，设计的系统工作会改变PLL复位时的工作状态，这样很难支持自动波特率检测功能。
而在TM...大家在用到单片机串口通信时，总要设置波特率，而波特率一般要设成9600，19200...？这是传统么？从什么来的？而相应的晶振一般也是11.0592MHZ。
波特率计算公式
波特率：在电子通信领域，波特（Baud）即调制速率，指的是有效数据讯号调制载波的速率，即单位时间内载波调制状态变化的次数。
波特率表示每秒钟传送的码元符号的个数，它是对符号传输速率的一种度量，它用单位时间内载波调制状态改变的次数来表示，1波特即指每秒传输1个符号。
波特（Baud，单位符号：Bd）这一单位是以法国电讯工程师埃米尔·博多（英语：ÉmileBaudot）（1845-1903）的姓氏来命名的，他是数位通讯的先驱之一，是电传与博多式电报机的发明人。
简介：在信息传输通道中，携带数据信息的信号单元叫码元，每秒钟通过信道传输的码元数称为码元传输速率，简称波特率，其单位是波特（Baud,symbol/s），波特率是传输通道频宽的指标。
“波特”（Baud）本身已是速率，所以不需要写成BaudRate（Rate是赘字）。
单位“波特”本身就已经是代表每秒的调制数，以“波特每秒”为单位是一种常见的错误，但是在一般中文口语化的沟通上还是常以“波特率”来描述“波特”（Baud）。
波特率可以被理解为一个设备在一秒钟内发送（或接收）了多少码元的数据，它是对符号传输速率的一种度量，表示单位时间内传输符号的个数（传符号率）。
通过不同的调制方法可以在一个符号上负载多个比特信息。
在计算机网络通信中，比特率指单片机或计算机在串口通信时的速率，指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数模拟线路信号的速率，以波形每秒的振荡数来衡量。
如果数据不压缩，波特率等于每秒钟传输的数据位数，如果数据进行了压缩，那么每秒钟传输的数据位数通常大于调制速率，使得交换使用波特和比特/秒偶尔会产生错误。
传信率计算：RS232典型的“波特率”是300，1200，2400，9600，19200，38400，115200等，假设目前“波特率”为9600，则此RS232的传信率计算为常有人把RS232的N误以为是每个“符号”（symbol）所夹带的信息量为28，但实际上每个“位元”（bit）即为一个“符号”（symbol）。
波特率
波特率波特率（Baud Rate）单位 bps -- 每秒传送的字节数 Byte Per Second.。
（BaudRate）模拟线路信号的速率，也称调制速率，以波形每秒的振荡数来衡量。
如果数据不压缩，波特率等于每秒钟传输的数据位数，如果数据进行了压缩，那么每秒钟传输的数据位数通常大于调制速率，使得交换使用波特和比特/秒偶尔会产生错误。
波特率是指数据信号对载波的调制速率，它用单位时间内载波调制状态改变的次数来表示，其单位是波特（Baud）。
波特率与比特率的关系是比特率=波特率X单个调制状态对应的二进制位数。
在信息传输通道中，携带数据信息的信号单元叫码元，每秒钟通过信道传输的码元数称为码元传输速率，简称波特率。
波特率是传输通道频宽的指标。
每秒钟通过信道传输的信息量称为位传输速率，简称比特率。
比特率表示有效数据的传输速率。
波特率就是一秒种传输0或1的个数，若波特率是9600那么它传输一位0或1的时间就是1/9600秒如果串口工作在方式一下波特率是9600晶振是11059200定时器选用TI mer1的自动重装模式即1/9600=定时时间就是1/9600=（12*32/11059200）*（256-定时初值）。
那么定时初值=256-（11059200/（12*32*9600））;RS-485 就是 EIA-485，EIA-485仅仅规定了接受端和发送端的电气特性。
没有规定或推荐任何通讯协议。
EIA-485可以应用于配置便宜的广域网和采用单机发送，多机接受通信链接。
它提供高速的数据通信速率。
（EIA-485和EIA-422一样使用双绞线进行高电压差分平衡传输，它可以进行大面积长距离传输（超过1200米）。
不同的通讯协议，就是不同的数据通讯约定，如何呼，如何应，如何送，如何校对，如何握手。
例如常见的 HTTP，FTP就是protocl（通讯协议）。
通讯协议分应用层，传输层，网络层，数据链路层，物理层，具体协议多极了。
单片机串行口几种工作方式的波特率
单片机串行口几种工作方式的波特率单片机串行口是单片机与外部设备进行通信的重要接口之一。
在串行口通信中，波特率是一个关键参数。
波特率是指每秒钟传送的波特数量，用于衡量数据的传输速率。
单片机串行口的波特率通常选择常见的标准波特率，例如9600、19200、38400等。
单片机串行口的工作方式有多种，下面将详细介绍几种不同的工作方式下的波特率设置。
1. 同步串行口同步串行口是指在传输数据时，发送端和接收端通过一个时钟信号来同步数据的传输。
在同步串行口中，波特率的设置是固定的，因为发送端和接收端需要以相同的波特率来同步数据传输。
常见的同步串行口波特率包括115200、230400等。
2. 异步串行口异步串行口是指在传输数据时，发送端和接收端通过起始位、停止位来进行数据的同步。
在异步串行口中，波特率的设置是非常重要的，因为发送端和接收端需要以相同的波特率来正确解析数据。
常见的异步串行口波特率包括9600、19200、38400等。
3. 高速串行口随着单片机技术的进步和应用的广泛，对串行口的传输速率要求也越来越高。
高速串行口通常指的是波特率在1Mbps及以上的串行口。
高速串行口通常应用于需要大量数据传输的场景，例如高速数据采集、图像传输等。
4. 自适应波特率有些情况下，单片机需要与多种速率不同的设备通信，这就需要单片机具备自适应波特率的能力。
自适应波特率指的是单片机可以根据外部设备的对应波特率来自动调整自身的波特率。
这种方式可以极大地提高单片机的通信灵活性和适用性。
在实际应用中，程序员需要根据具体的通信需求选择合适的波特率，并在程序中进行相应的设置和配置。
还需要注意波特率的选取要与外部设备相匹配，以确保数据的正确传输和解析。
通过上述对单片机串行口几种工作方式的波特率的介绍，我们可以更好地理解单片机串行口通信中波特率的重要性以及不同工作方式下的波特率设置方法。
在实际应用中，合理选择和设置波特率将有利于提高通信的可靠性和稳定性。
单片机串行通信波特率的自适应实现方法
摘要：串行数据通信是各种单片机多机应用系统和开发系统中不可或缺的功能，而如何实现通信双方速率的匹配极为重要。
文中提出了一种由从机自动适应主机波特率的新方法，此法方便实用，握手时间快。
此方法成功地应用于SST89C54／58构成的IAP编程系统中，同样也适用于各种类型的单片机系统。
关键词：串行通信；波特率；自适应；SST89C54／58；IAP；在串行异步通信中，目前实现波特率自动检测并适应的设计思想有多种，可是他们或者需要额外的硬件支持，或者实现时方法繁杂且软件开销大。
文章介绍了一种简单可靠的用软件实现波特率自动适应的方法，并给出了仿真调试电路原理图，给出了同步程序的详细框图。
该方法提高了波特率解调的便捷性和兼容性。
1 仿真电路SST89C54／58单片机是MCS-51系列单片机的派生产品，他们在指令系统、硬件结构和片内资源上与标准8052单片机完全兼容。
实际上 SST公司的SST89C54／58是一款使用非常方便51系列单片机，如不考虑其看门狗定时器和内部Flash程序存储器，可以将其看成是一个可在线编程的标准8052单片机。
图1为实现串行通信仿真调试硬件原理图，这是一个通用的串行通信接口电路，INT0脚用来启动从机同步适应。
同步建立后的数据传送过程中外部中断0被禁止，而一批数据传送完毕后进入待机监控状态时则开放外中断。
2 波特率自适应实现原理2．1 波特率对于8052单片机，串行通信用定时器1或定时器2作波特率发生器，波特率取决于他们的溢出率。
当串行口在工作方式1，3，用定时器1作波特率发生器时，则波特率计算如下：当定时器1工作方式2时，n＝8，X为定时器1初值。
当定时器1工作方式1时，n＝16，X为定时器1初值。
若用定时器2作波特率发生器时，则波特率计算公式如下：其中：X为定时器2的初值。
2．2 波特率自适应原理主机端要求和从机建立通信时，先发送同步字符80H，从机根据此同步字符来计算当前的通信速率，并设置此值为本从机的波特率，从而完成通信速率的自适应。
51单片机串行口的工作方式解析
51单片机串行口的工作方式解析方式0是外接串行移位寄存器方式。
工作时，数据从RXD串行地输入/输出，TXD输出移位脉冲，使外部的移位寄存器移位。
波特率固定为fosc/12(即，TXD 每机器周期输出一个同位脉冲时，RXD接收或发送一位数据)。
每当发送或接收完一个字节，硬件置TI=1或RI=1，申请中断，但必须用软件清除中断标志。
实际应用在串行I/O口与并行I/O口之间的转换。
2)方式1方式1是点对点的通信方式。
8位异步串行通信口，TXD为发送端，RXD为接收端。
一帧为10位，1位起始位、8位数据位(先低后高)、1位停止位。
波特率由T1或T2的溢出率确定。
在发送或接收到一帧数据后，硬件置TI=1或RI=1，向CPU申请中断;但必须用软件清除中断标志，否则，下一帧数据无法发送或接收。
(1)发送：CPU执行一条写SBUF指令，启动了串行口发送，同时将1写入输出移位寄存器的第9位。
发送起始位后，在每个移位脉冲的作用下，输出移位寄存器右移一位，左边移入0，在数据最高位移到输出位时，原写入的第9位1的左边全是0，检测电路检测到这一条件后，使控制电路作最后一次移位，/SEND和DATA 无效，发送停止位，一帧结束，置TI=1。
(2)接收：REN=1后，允许接收。
接收器以所选波特率的16倍速率采样RXD端电平，当检测到一个负跳变时，启动接收器，同时把1FFH写入输入移位寄存器(9位)。
由于接、发双方时钟频率有少许误差，为此接收控制器把一位传送时间16等分采样RXD，以其中7、8、9三次采样中至少2次相同的值为接收值。
接收位从移位寄存器右边进入，1左移出，当最左边是起始位0时，说明已接收8位数据，再作最后一次移位，接收停止位。
此后：A、若RI=0、SM2=0，则8位数据装入SBUF，停止位入RB8，置RI=1。
B、若RI=0、SM2=1，则只有停止位为1时，才有上述结果。
C、若RI=0、SM2=1，且停止位为0，则所接数据丢失。
51单片机uart停止位2位的实现
51单片机uart停止位2位的实现51单片机是一种广泛应用于嵌入式系统中的单片机芯片，具有高性能、低功耗和易于编程的特点。
其中，UART（Universal Asynchronous Receiver/Transmitter）是一种通用异步收发器，常用于实现串口通信。
本文主要探讨如何在51单片机中实现UART停止位为2位的功能。
UART通信是一种通过串行线路进行数据传输的方式，包括发送和接收两个过程。
在UART通信中，数据的传输是以数据帧为单位进行的，每个数据帧由起始位、数据位、校验位和停止位组成。
停止位是数据帧的最后一位，用于告诉接收方数据帧的结束位置。
通常情况下，UART通信中的停止位为1位，即数据帧的最后一位是一个高电平信号。
但有些特殊情况下，需要使用停止位为2位的UART通信。
实现UART停止位为2位的功能需要对51单片机的串口寄存器进行相应的配置。
首先，需要设置串口的工作模式为异步模式，并选择相应的波特率。
然后，需要设置串口的数据位数、校验方式和停止位数。
在51单片机中，UART的寄存器位于特殊功能寄存器SFR中，包括TCON、TMOD、TH1、TL1、SCON等寄存器。
具体的配置步骤如下：1. 设置串口工作模式：将TCON寄存器中的SM0和SM1位分别设置为1和0，表示选择8位异步模式。
2. 设置波特率：串口通信需要设定一个固定的波特率，用于控制数据传输的速度。
在51单片机中，波特率的设定通过设置TH1和TL1寄存器的值来实现。
具体的计算公式是：波特率 = 1 / (2 * (256 - TH1) * 12 / 机器周期)。
在这里，机器周期是指51单片机的工作周期，一般为12个机器周期。
根据需要设定的波特率，通过计算可以得到TH1和TL1的值。
3. 设置数据位数、校验方式和停止位数：通过设置SCON寄存器中的相应位来实现。
其中，数据位数可以选择为8位或9位；校验方式可以选择为无校验、奇校验或偶校验；停止位数可以选择为1位或2位。
单片机与接口技术复习大纲
单片机与接口技术〔第3版〕复习大纲第一章：1、单片机由CPU 、RAM 、ROM 、定时/计数器、多功能I/O 口等五部分组成。
计算机由控制器、运算器、存储器、输入接口、输出接口等五部分组成。
其中运算器和控制器集成在一个芯片上，称之为CPU 。
假设将这五部分集成在一个芯片上，那么称之为单片机。
2、51系列单片机内包含了以下几个部件：● 一个8位CPU ；● 一个片内振荡器及时钟电路；● 4KB ROM 程序存储器；● 128B RAM 数据存储器；● 可寻址64KB 外部数据存储器和64KB 外部程序存储器的控制电路；● 32条可编程的I/O 线〔4个8位并行I/O 端口〕；● 两个16位的定时/计数器；● 一个可编程全双工串行口；● 5个中断源、两个优先级嵌套中断构造。
注：MCS —51系列单片机有8031、8051、8071三种根本型号。
注：1、2可能考填空题。
3、时钟工作方式电路图：〔1C 、2C 一般为5—30pF ，晶振一般为6MHz 、12MHz 、24MHz 〕 P244、复位工作方式电路图：〔一般选择C=10—30uF ，R=10kΩ。
在RST 引脚上加高电平，单片机进入复位状态，复位后，SP=07H ，PSW=00H ，P 1—P 3=0FFH ，PC=0000H 。
〕 P25 注：3、4可能考简答题。
5、振荡周期osc f 1=〔osc f 为晶振频率〕——晶振振荡周期，又称时钟周期，为最小的时序单位。
状态周期osc f 2=——振荡频率经单片机内的二分频器分频后提供给片内CPU 的时钟周期。
因此，一个状态周期包含2个振荡周期。
机器周期〔MC 〕oscf 12=——1个机器周期由6个状态周期即12个振荡周期组成，是计算机执行一种根本操作的时间单位。
指令周期=〔1—4〕机器周期——执行一条指令所需的时间。
6、PSW ：程序状态存放器；SP ：堆栈指针存放器；DPTR ：数据指针存放器；PC ：程序指针存放器；ALE ：地址锁存信号；P：程序存储器读信号。
单片机串口通信波特率自动识别
毕业设计说明书设计题目：单片机串口通信波特率自动识别学院计算机科学与信息工程学院专业年级自动化2008级学生姓名何泽宏学号 2008133220 指导教师刘传文职称讲师设计地点重庆工商大学日期2012.02.27——2012.05.18单片机串口通讯波特率的自动识别重庆工商大学自动化 2008级 2班何泽宏指导教师:刘传文摘要：本设计是基于串口通信，设计能够自动识别上位机波特率的系统。
要自动识别串口通信波特率，通常的实现方法是，上位机首先发出规定的字符或数据，系统收到该字符或数据后，下位机计算对方的波特率，以适应对方的波特率进行工作。
本系统正是利用这种方法，让上位机先发送一段字符，下位机使用软件的方法检测出一位数据发送时间，从而计算出上位机发送数据波特率。
关键词：串行通信波特率自动识别发送检测Abstact:The design is based on serial communication, designed to automatically identify thebaud rate of the host computer system. To automatically identify the serial communication baud rate, the usual method, the host computer by first issuing acharacter or data, the system receives the character or data, the next bit machine, theother baud rate to adapt to each other's baud rate to work. The system took advantage ofthis method, the host computer first sends a character, the machine software to detect adata transmission time, in order to estimate the host computer to send data baud rate.Key words:serial communication baud rate automatically send detect目录第一章绪论 (1)1.1 课题研究背景 (1)1.2 串口通信基础 (2)1.2.1 同步通信(Synchronous Communication) (2)1.2.2 异步通信(Asynchronous Communication) (2)1.2.3 串行通信波特率 (3)1.2.4 串行通信制式 (3)1.2.5 串行通信校验 (4)1.3 波特率自动识别研究现状 (5)1.3.1 标准波特率穷举法 (5)1.3.2 码元宽度实时检测法 (5)1.3.3 最大公约数法 (6)1.4 设计任务及要求 (6)第二章系统方案设计 (7)2.1 系统功能指标 (7)2.2 系统设计思路及方案论证 (7)2.3 系统方案确定 (10)第三章硬件设计 (11)3.1 设计系统框图 (11)3.2 芯片选择 (12)3.2.1 单片机选择 (12)3.2.2 串行总线通信芯片 (15)3.2.3 显示芯片 (15)3.3 其它模块电路图 (17)3.3.1 电源电路 (17)3.3.2 复位电路 (17)3.3.3 时钟电路 (19)3.3.4 系统总电路 (19)第四章软件设计 (21)4.1 程序结构设计 (21)4.2 程序流程图 (21)4.2.1 一位低电平脉宽测量程序框图 (21)4.2.2 主函数框图 (22)4.3 一位低电平脉宽测量程序 (22)4.4 编译环境 (24)第五章系统调试及运行结果 (25)5.1 硬件调试 (25)5.1.1 LCD调试结果 (25)5.1.2 单片机外围电路调试 (25)5.1.3 串口调试 (25)5.2 软件调试 (25)5.3 联合调试 (26)5.3.1 生成HEX文件 (26)5.3.2 将生成的HEX文件烧录到单片机 (27)5.3.3 联合调试效果 (28)第六章结论及总结 (30)致谢 (31)参考文献 (32)附录： (32)第一章绪论1.1 课题研究背景近年来，随着科学技术的发展，PC机以其优越的性价比和丰富的软件资源成为计算机应用的主流机种。
用插值调整法设计单片机串行口波特率
时 分频 计 数器 ， 用 于 计 算 Ｔｌ的 溢 出 当 ｌ ６分 频
计 数 器 每 次 满 度 翻 转 时 （ 全 １变 全 ０） 的 那 个 机 由 器 周期
口 上
即把 １ 写 入 “ Ｂ Ｆ 中的 数 据送 到 Ｔ Ｄ 位 Ｓ Ｕ ” Ｘ
图 ２ 为接 收 时 序 图 。 在 接 收 时 接 收 器 在 每 一 个 接 收 时 钟 的 上 升 沿 （ 溢 出信 号 ｊ 采 样 接 收 Ｔ１的 数 据线 Ｒ 当 发瑚 出现 负跳 变 时 ． １ 频计 数 器 ＸＤ ６分 就 立 刻 复 位 ． 以 使 计 数 器 满 度 翻 转 的 刻 度 恰 好 与 输 入 位 的 边 沿 对 准 在 以后 的 接 收 里 ， １ ６分频 计 数 器 计 算 Ｔ１的 溢 出 每 满 度 翻 转 １ 就 接 收 １位 数 据 。 次 在 计 数器 第 ７ 、８、９状 态 时 所 对 应 的 Ｔ１ 出作 为 溢
由以上看出，在采用 ｌ ２ ＭＨｚ 晶振的蓠捉下 ． 尚
有 ９６ ０ｂｓ ｌ ０ ／等 常用 波特 率 ， 采 用 式 （ ） ０ ／、 ９２ ０ｂｓ ２ 所 得 的 结 果 误 差 过 大 而 不 能 实 现 。 当然 ， 一 般 情 况 下 通 过 换 用 晶 振 来 获 取 所 需 的 波 特 率 是 无 可 非 议
一
的 、但 遇到诸如 ：① 所 开发的 系统要求 能随 时方 便 地切换 波特 率 ；② 对 单片机用 户板 成品 进行更 改 串 口波特 率 ；③ 选用 非整数 的 晶振会增 大程 序
停
８位数 据
止 位
图 １ 异步通信 的一帧数据格式
ｎ
ｎ
ｎ
ｎ
几
ｎ
51单片机定时计数器溢出率计算和串口的波特率之间的关系
51单⽚机定时计数器溢出率计算和串⼝的波特率之间的关系51 芯⽚的串⼝可以⼯作在⼏个不同的⼯作模式下，其⼯作模式的设置就是使⽤SCON 寄存器。
它的各个位的具体定义如下：SM0 SM1 SM2 REN TB8 RB8 TI RISM0、SM1 为串⾏⼝⼯作模式设置位，这样两位可以对应进⾏四种模式的设置。
串⾏⼝⼯作模式设置。
波特率在使⽤串⼝做通讯时，⼀个很重要的参数就是波特率，只有上下位机的波特率⼀样时才可以进⾏正常通讯。
波特率是指串⾏端⼝每秒内可以传输的波特位数。
这⾥所指的波特率，如标准9600 不是每秒种可以传送9600个字节，⽽是指每秒可以传送9600 个⼆进位，⽽⼀个字节要8 个⼆进位，如⽤串⼝模式1 来传输那么加上起始位和停⽌位，每个数据字节就要占⽤10 个⼆进位，9600 波特率⽤模式1 传输时，每秒传输的字节数是9600÷10＝960 字节。
51芯⽚的串⼝⼯作模式0的波特率是固定的，为fosc/12，以⼀个12M 的晶振来计算，那么它的波特率可以达到1M。
模式2的波特率是固定在fosc/64 或fosc/32，具体⽤那⼀种就取决于PCON 寄存器中的SMOD位，如SMOD 为0，波特率为focs/64,SMOD 为1，波特率为focs/32。
模式1和模式3的波特率是可变的，取决于定时器1或2（52芯⽚）的溢出速率，就是说定时器1每溢出⼀次，串⼝发送⼀次数据。
那么我们怎么去计算这两个模式的波特率设置时相关的寄存器的值呢？可以⽤以下的公式去计算。
波特率 = （2smod/32） * 溢出速率（T1的溢出速率）上式中如设置了PCON寄存器中的SMOD位为1时就可以把波特率提升2倍。
通常会使⽤定时器1⼯作在定时器⼯作模式2下，这时定时值中的TL1做为计数，TH1做为⾃动重装值，这个定时模式下，定时器溢出后，TH1的值会⾃动装载到TL1，再次开始计数，这样可以不⽤软件去⼲预，使得定时更准确。
STC单片机1T系列串口通信波特率设置
STC单片机1T系列串口通信波特率设置本文是以STC12C5Axxxx/51xx系列单片机来进行讲解的。
如果有双串口的单片机以下是以串口1进行讲解的。
一、简介STC12C5A60S2系列单片机串口通信随着所选定时器的工作模式不同而异，对于工作模式0和2其波特率，只与系统时钟频率SYSCLK（下同）和PCON中的波特率选择位SMOD 有关；工作模式1和3其波特率，不仅与系统时钟频率SYSCLK （下同）和PCON中的波特率选择位SMOD有关，还与定时器/计数器1和BRT独立波特率设置有关。
通过对定时器/计数器1和BRT独立波特率设置，可以选择不同的波特率，所以这种波特率是可变的。
串口通信模式1和3波特率是可变的：模式1和3波特率=2SMOD/32*(定时器1溢出率或BRT溢出率）当T1x12=0时，定时器1的溢出率=SYSclk/12/(256-TH1);当T1x12=1时，定时器1的溢出率=SYSclk/(256-TH1)。
当BRTx12=0时，BRT溢出率=SYSclk/12/(256-BRT);当BRTx12=1时，BRT溢出率=SYSclk/(256-BRT)。
在实际应用中多使用串口模式1或3，进行波特率设置。
（1）串口通信模式1和3使用定时器/计数器1设置波特率1、SMOD的使用SMOD只是占用电源控制寄存器的最高一位（如下图所示），当SMOD=1时，PCON=PCON|0x80;(波特率加倍）当SMOD=0时，PCON=PCON|0x00。
2、定时器/计数器溢出率定时器/计数器溢出：是指设定初值后（初值根据要定的时间来计算），启动定时器后，每个机器周期加1，当加到每一位都是“1”时，再加1位就会使所有位都变成“0”，这时（再加1变成0后）就是定时器/计数器溢出。
所以所经历的时间是：(全为“1”的二进制+1-初值）*机器周期。
定时器/计数器溢出率：单位时间（秒）内定时器/计数器回“0”溢出的次数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
51单片机波特率计算的公式和方法
51单片机芯片的串口可以工作在几个不同的工作模式下，其工作模式的设置就是使用SCON寄存器。
它的各个位的具体定义如下：
SM0SM1SM2REN TB8RB8TI RI
SM0、SM1为串行口工作模式设置位，这样两位可以对应进行四种模式的设置。
串行口工作模式设置。
波特率在使用串口做通讯时，一个很重要的参数就是波特率，只有上下位机的波特率一样时才可以进行正常通讯。
波特率是指串行端口每秒内可以传输的波特位数。
这里所指的波特率，如标准9600不是每秒种可以传送9600个字节，而是指每秒可以传送9600个二进位，而一个字节要8个二进位，如用串口模式1来传输那么加上起始位和停止位，每个数据字节就要占用10个二进位，9600波特率用模式1传输时，每秒传输的字节数是9600÷10＝960字节。
51芯片的串口工作模式0的波特率是固定的，为fosc/12，以一个12M的晶振来计算，那么它的波特率可以达到1M。
模式2的波特率是固定在fosc/64或fosc/32，具体用那一种就取决于PCON寄存器中的SMOD位，如SMOD为0，波特率为focs/64,SMOD为1，波特率为focs/32。
模式1和模式3的波特率是可变的，取决于定时器1或2（52芯片）的溢出速率，就是说定时器1每溢出一次，串口发送一次数据。
那么我们怎么去计算这两个模式的波特率设置时相关的寄存器的值呢？可以用以下的公式去计算。
上式中如设置了PCON寄存器中的SMOD位为1时就可以把波特率提升2倍。
通常会使用定时器1工作在定时器工作模式2下，这时定时值中的TL1做为计数，TH1做为自动重装值，这个定时模式下，定时器溢出后，TH1的值会自动装载到TL1，再次开始计数，这样可以不用软件去干预，使得定时更准确。
在这个定时模式2下定时器1溢出速率的计算公式如下：
溢出速率＝（计数速率）/(256－TH1初值)
溢出速率＝fosc/[12*(256-TH1初值)]
上式中的“计数速率”与所使用的晶体振荡器频率有关，在51芯片中定时器启动后会在每一个机器周期使定时寄存器TH的值增加一，一个机器周期等于十二个振荡周期，所以可以得知51芯片的计数速率为晶体振荡器频率的1/12，一个12M的晶振用在51芯片上，那么51的计数速率就为1M。
通常用11.0592M 晶体是为了得到标准的无误差的波特率，那么为何呢？计算一下就知道了。
如我们要得到9600的波特率，晶振为11.0592M和12M，定时器1为模式2，SMOD 设为1，分别看看那所要求的TH1为何值。
代入公式：
11.0592M
9600＝(2÷32)×((11.0592M/12)/(256-TH1))
TH1＝250
12M
9600＝(2÷32)×((12M/12)/(256-TH1))
TH1≈249.49
上面的计算可以看出使用12M晶体的时候计算出来的TH1不为整数，而TH1的值只能取整数，这样它就会有一定的误差存在不能产生精确的9600波特率。
当然一定的误差是可以在使用中被接受的，就算使用11.0592M的晶体
振荡器也会因晶体本身所存在的误差使波特率产生误差，但晶体本身的误差对波特率的影响是十分之小的，可以忽略不计。
吴鉴鹰单片机开发板，学习单片机必备。
