泵站设计说明书
泵与泵站设计说明书
泵站设计说明书一、基本情况概述1、给水管网供水量：最高日供水量近期为2.5万m³，远期为3.5万m³；时变化系数为1.52。
2、管网所需扬程为50m，其中未包括泵站内部所需扬程。
3、气象资料年平均气温15.6℃，最高气温39.5℃，最低气温－8.6℃。
主导风向夏季为东南风，冬季为东北风。
4、水水文地质城市土壤种类：轻质压粘土；地下水位深度6.0米；冰冻线深度1.2米。
地震等级：五级；地基承载力2.5Kg/cm2；可保证二级负荷供电二、泵站流量扬程的确定1、流量的确定取自用水系数β=1.02，时变化系数α=1.52，则近期设计流量：最高日最高时Q=2.5×10000÷3600÷24×1.52×1.02=0.449 m³/s远期设计流量：最高日最高时Q=3.5×10000÷3600÷24×1.52×1.02=0.628 m³/s2、扬程的确定（1）水泵扬程：H=Hst+∑h式中Hst为水泵静扬程；∑h包括压水管水头损失、吸水管路水头损失和泵站内部水头损失；设计静扬程Hst：即供水管网所需扬程（包括服务水头）Hw=50.00加上泵站出水口与吸水井水面高差Hs，暂定为Hs=-1m。
（2）泵站内部水头损失∑h粗略估计为2m。
（3）安全工作水头hp，其值粗估为2m。
综上可知，水泵最大扬程H=50+2+2-1=53m。
三、泵站的形式采用合建式半地下泵房；吸水井水面标高高于泵轴近1m；吸水井水位变化很小，不予考虑，水位低于地面近1.5m。
四、水泵及电机的选定近期采取两用一备的方式，选三个型号相同的水泵，水泵为单级立式离心泵，要求的单泵流量为Q=0.7×0.449=0.361 m³∕s=314 L∕s；远期采用三用一备，增加一台同型号泵，三台工作，一台备用。
液压泵站设计说明书
液压系统的设计要求1.系统参数：系统最高压力：25MPa、系统流量范围：10~~30L/min2.系统工况及控制要求：（1）事先执行元件（液压油缸）的换向、缩进停止；（2）采用节流阀进行调速；（3）实线液压系统的卸载。
3.设计要求：(1)确定液压传动方案、完成液压传动系统图设计；（2）完成电动机功率确定、液压元件选型、液压辅助元件选型；（3）完成液压泵站总图及主要零部件图的设计；（4）设计说明书及图纸量达到课程设计大纲的要求。
二、液压泵站的设计基本原理与要求液压传动系统是液压机械的一个组成部分，液压传动系统的设计要同主机的总体设计同时进行。
着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
2.1 设计步骤液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。
一般来说，在明确设计要求之后，大致按如下步骤进行。
（1）明确液压系统使用要求，进行负载特性分析；（2）设计液压系统方案；（3）计算液压系统主要参数；（4）绘制液压系统工作原理图；（5）选择液压元件；（6）验算液压系统性能；（7）液压装置结构设计；（8）绘制工作图，编制文件，并提出电气系统设计任务书。
2.2 明确设计要求设计要求是进行每项工程设计的依据。
在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。
1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等；2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何；3）液压驱动机构的运动形式，运动速度；4）各动作机构的载荷大小及其性质；5）对调速范围、运动平稳性、转换精度等性能方面的要求；6）自动化程序、操作控制方式的要求；7）对防尘、防爆、防寒、噪声、安全可靠性的要求；8）对效率、成本等方面的要求。
三、制定基本方案和绘制液压系统图3.1制定基本方案（1）制定调速方案液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题。
灌溉泵站初步设计说明书
灌溉泵站初步设计设计资料本站为一明渠引水灌溉站，设计流量1.8s m /3，渠底比降i=1/6000,底宽b=3m ，边坡系数m=1.5，糙率n=0.02，最高运行水位551m ，最低运行水位550m 。
进水池设计水位550.5m ，最高运行水位550.9m ，最低运行水位549.9m ，储水池设计水位575.5，最低运行水位575.2m 。
站址处土质为粘壤土，内摩察角30°，地基允许承载力2102/m KN ，多年平均最低气温-8℃，冻土层厚0.35m 。
该地区有6.3kv 高压线经过，交通方便，劳动力充足，建材采购方便。
设计部分一、水泵选型与设备配套（一） 水泵选型根据水泵选型原则按下列顺序进行1、确定设计流量 设计流量Q=1.8s m /32、确定设计扬程设计扬程损净h +=H H 式中 净H —进水、出水池设计水位差 即：575.5-550.5=25m; 损h —管路水头损失，按0.2净H 计算。
则H=25+0.2×25=30.00m 3、确定泵型方案依据泵站设计流量1.8s m /3和设计扬程30.00m 。
决定选用双吸离心泵。
查水泵资料中的水泵性能表得14sh —19与20sh —13A 两种泵型均符合要求，作为方案进行比较，它们的性能如表1所列。
表一4、确定台数及方案比较结合资料及经验，主泵台数宜为3-9台，用关系式泵站Q Q i /=确定两种泵型所需台数。
14sh-19型泵i=1.8/0.35=5.14(台)，取5台；20sh-13 A 型泵i=1.8/0.52=3.46（台），取4台。
两种泵型相关参数比较见表一。
两种方案比较，选用5台14sh-19型泵方案，虽然台数较多，建设投资较大，且安装高度小，对泵房的通风散热有不利的影响，但其机组重量轻，便于维护和检修；台数较多，流量发生变化是，适应性较强，供水可靠性好，灌溉保证率高；其次，该机组台数较多，单机容量较小，对水量的调节能力大，即使运行中个别机组出现故障，对灌溉影响也较小，所以本站不设备用机组。
雨水泵站设计说明书

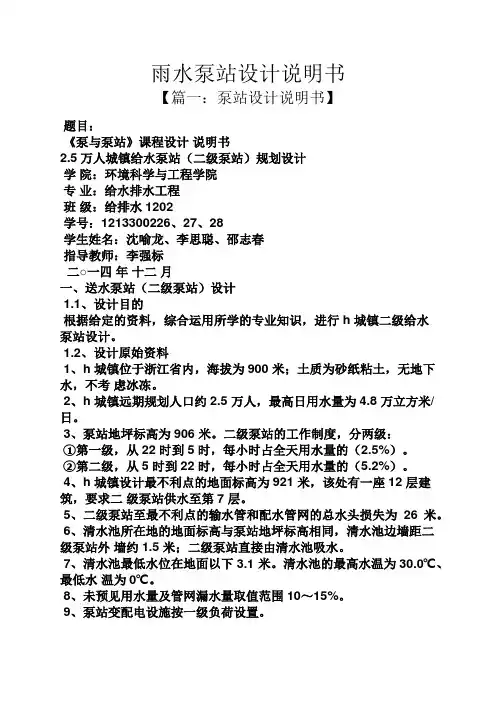

雨水泵站设计说明书【篇一：泵站设计说明书】题目：《泵与泵站》课程设计说明书2.5万人城镇给水泵站（二级泵站）规划设计学院：环境科学与工程学院专业：给水排水工程班级：给排水1202学号：1213300226、27、28学生姓名：沈喻龙、李思聪、邵志春指导教师：李强标二○一四年十二月一、送水泵站（二级泵站）设计1.1、设计目的根据给定的资料，综合运用所学的专业知识，进行h 城镇二级给水泵站设计。
1.2、设计原始资料1、h 城镇位于浙江省内，海拔为900 米；土质为砂纸粘土，无地下水，不考虑冰冻。
2、h 城镇远期规划人口约2.5 万人，最高日用水量为4.8 万立方米/日。
3、泵站地坪标高为906 米。
二级泵站的工作制度，分两级：①第一级，从22 时到5 时，每小时占全天用水量的（2.5%）。
②第二级，从5 时到22 时，每小时占全天用水量的（5.2%）。
4、h 城镇设计最不利点的地面标高为921 米，该处有一座12 层建筑，要求二级泵站供水至第7 层。
5、二级泵站至最不利点的输水管和配水管网的总水头损失为26 米。
6、清水池所在地的地面标高与泵站地坪标高相同，清水池边墙距二级泵站外墙约1.5 米；二级泵站直接由清水池吸水。
7、清水池最低水位在地面以下3.1 米。
清水池的最高水温为30.0℃、最低水温为0℃。
8、未预见用水量及管网漏水量取值范围10～15%。
9、泵站变配电设施按一级负荷设置。
10、h 城镇给水系统采用低压消防制。
设计着火点定为最不利点处，消防水头为10 米；消防时输水管和配水管网的总水头损失为27 米。
1.3、设计要求1.3.1、说明书要求：⑴泵站的设计流量、扬程，水泵的选择。
⑵给水泵站高程布置及水力计算，校核水泵安装高度。
⑶清水池的容积计算。
⑷给水泵站平面布置。
⑸高效工况点、消防校核。
⑹材料一览表（含编号、名称、规格、单位、数量），工程投资估算。
31.3.2、图纸要求：⑴ acad 制图，a3。
雨水泵站设计说明书
⾬⽔泵站设计说明书⽬录设计说明书 3⼀、主要流程及构筑物 31.1 泵站⼯艺流程 31.2 进⽔交汇井及进⽔闸门 31.3 格栅 31.4 集⽔池 41.5 ⾬⽔泵的选择 61.6 压⼒出⽔池： 61.7 出⽔闸门 61.8 ⾬⽔管渠 61.9 溢流道 7⼆、泵房 72.1 泵站规模 72.2 泵房形式 72.3 泵房尺⼨ 9设计计算书 11⼀、泵的选型 111.1 泵的流量计算 111.2 选泵前扬程的估算 111.3 选泵 111.4 ⽔泵扬程的核算 12⼆、格栅间 142.1 格栅的计算 142.2 格栅的选型 15三、集⽔池的设计 163.1 进⼊集⽔池的进⽔管: 163.2 集⽔池的有效容积容积计算 16 3.3 吸⽔管、出⽔管的设计 163.4 集⽔池的布置 17四、出⽔池的设计 174.1出⽔池的尺⼨设计 174.2 总出⽔管 17五、泵房的形式及布置 175.1泵站规模：175.2泵房形式185.3尺⼨设计185.4 ⾼程的计算19设计总结20参考⽂献21设计说明书⼀、主要流程及构筑物1.1 泵站⼯艺流程⽬前我国⼯⼚及城市⾬⽔泵站流程⼀般都采⽤以下⽅式：进⼊⾬⽔⼲管的⾬⽔,通过进⽔渠⾸先进⼊闸门井,然后进⼊格栅间,将杂物拦截后,经过扩散,进⼊泵房集⽔池,经过泵抽升后,通过压⼒出⽔池并联,由两条出⽔管排⼊河中。
出⽔管上设旁通管与泵房放空井相连,供试车循环⽤⽔使⽤。
1.2 进⽔交汇井及进⽔闸门1.2.1 进⽔交汇井：汇合不同⽅向来⽔，尽量保持正向进⼊集⽔池。
1.2.2 进⽔闸门：截断进⽔，为机组的安装检修、集⽔池的清池挖泥提供⽅便。
当发⽣事故和停电时，也可以保证泵站不受淹泡。
⼀般采⽤提板式铸铁闸门，配⽤⼿动或⼿电两⽤启闭机械。
1.3 格栅1.3.1 格栅：格栅拦截⾬⽔、⽣活污⽔和⼯业废⽔中较⼤的漂浮物及杂质，起到净化⽔质、保护⽔泵的作⽤，也有利于后续处理和排放。
格栅由⼀组（或多组）平⾏的栅条组成，闲置在进站⾬、污⽔流经的渠道或集⽔池的进⼝处。
泵站设计工程说明书
杨凌职业技术学院泵站设计工程说明书姓名: 蔡波班级：水利工程09027班学号：0902*******指导老师：李敏科泵站设计工程说明书编者：蔡波第一节设计资料具体资料祥见任务书。
第二节设计部分一、水泵选型与设计1.确定设计流量设计流量Q=qA/ =0.238*1.2/0.68=0.42m3/s2.确定设计扬程H净=496.4-423.65=72.75mH=1.1*72.75=803.确定选型方案依据水泵站设计流量0.42 m3/s=1512 m3/h，主泵台数宜为2到4台。
用关系式i=Q站/Q泵确定所需水泵的台数。
12sh-6: 1512/936=1.6台（两台）12sh-6A： 1512/576=2.625台（三台）两种泵型方案比较见表蔡杨-1两种方案比较，12sh-6A台数较多，当流量发生变化时，适应性较强，供水可靠性较好，灌溉保证率高，本设计采用3台12sh-6A这一方案。
二、动力机装配根据配套水泵或水泵额定转速和额定功率选择JS127-4电动机三台，其技术性能如表蔡杨-2所示。
三、 管路配套1. 吸水管及附件选配管材：铸铁耐久性好，又有一定强度，拟采用法兰盘式铸铁管。
管径：根据经济流速确定，计算公式为D=vQπ4 式中 Q-----管路中通过的流量，本设计拟采用0.42/3=0.16 m 3/sv-----管内流速，凭经验和资料，进水喇叭管处取 1.5m/s ，管道内取2.0m/s 。
则进口喇叭管直径D进=5.1*14.316.0*4=0.36862m=368.62mm;管道直径D=.2*14.316.0*4=0.333650m=336.50mm.。
查资料取标准值：进口喇叭管直径400mm,吸水管路直径350mm 。
管长：进水管长度拟定为7m 。
附件：查资料得：喇叭管 大头直径400mm ，小头直径350mm ，长度300mm ；双法兰90度弯头 考虑用挡土墙式进水池，选用R=600mm ，内径=350mm,中心线长1183mm;偏心渐缩接头 小头直径200mm ，大头直径350mm ，长度为750mm ；真空表1只。
泵站设计手册第十二册(3篇)
第1篇第一章引言泵站是水利工程中的重要组成部分，广泛应用于防洪、灌溉、供水、排水等领域。
随着我国水利事业的不断发展，泵站设计技术也在不断创新和提高。
本手册旨在为泵站设计人员提供一套全面、系统的设计指导，以促进泵站工程的安全、高效运行。
第二章泵站设计基本原理2.1 泵站设计基本概念泵站设计是指在满足工程需求的前提下，合理选择泵站类型、布置、设备、结构及配套设施等，确保泵站工程安全、可靠、经济、合理。
2.2 泵站设计基本原则（1）遵循国家有关水利工程的法律法规和技术标准。
（2）符合水利行业设计规范和设计手册。
（3）充分考虑工程地质、水文、气象等自然条件。
（4）满足工程使用功能和经济效益。
（5）确保工程安全、可靠、经济、合理。
2.3 泵站设计基本流程（1）收集资料：包括地形、地质、水文、气象、社会经济等资料。
（2）确定设计标准：根据工程规模、功能、效益等确定设计标准。
（3）方案设计：根据设计标准和收集的资料，进行方案设计。
（4）详细设计：对方案进行详细设计，包括设备选型、结构设计、布置设计等。
（5）施工图设计：根据详细设计，绘制施工图。
（6）设计评审：对设计方案进行评审，确保设计质量。
第三章泵站类型及布置3.1 泵站类型（1）固定式泵站：适用于常年或季节性用水，泵站结构简单，运行稳定。
（2）移动式泵站：适用于临时或应急用水，泵站结构轻便，便于移动。
（3）半固定式泵站：介于固定式和移动式之间，适用于短期用水。
3.2 泵站布置（1）中心布置：泵站位于河道中心，适用于河道流量较大、岸线较窄的工程。
（2）岸边布置：泵站位于河道岸边，适用于岸线较宽、河道流量较小的工程。
（3）低洼布置：泵站位于低洼地带，适用于低洼地区排水、灌溉工程。
第四章泵站设备选型4.1 泵站设备分类（1）泵类：包括离心泵、轴流泵、混流泵等。
（2）电机类：包括同步电机、异步电机等。
（3）阀门类：包括闸门、蝶阀、球阀等。
（4）辅助设备：包括变频器、控制系统、保护装置等。
小型泵站的设计说明
小型泵站设计第1章小型泵站设计概论1.1 小型泵站的特点1.1.1 泵站定义泵站是以抽水为目的，由一整套机电设备和为其配套的土建工程设施所组成的水工建筑物。
机电设备是由作为核心设备的水泵及其配套的动力机、传动装置、管道系统、电气控制设备和相关的辅助设备所构成。
配套土建工程包括泵房及上部结构，进、出水建筑物及其配套的控制涵、闸等。
从广义上说，由泵站及其相连的引水灌排系统和附属的管理设施则一起构成泵站系统。
1.1.2 泵站分类在我国的农业生产中，排灌泵站（习惯上把这一技术措施称之为机电排灌）己成为农业稳产高产、旱涝保收的重要保证。
同时，随着国民经济的迅速发展，泵站已从单一的农用排灌发展到工业、交通、电力、船舶、城市供排水及防洪等国民经济的许多重要部门。
从总的方面分类，根据泵站的用途、规模、泵型或动力类型的不同，泵站有其不同的名称。
按其用途可分为灌溉泵站、排涝泵站、排灌结合泵站及补水（补库）泵站四种；按泵站规模又可分为大、中、小型泵站；按泵站的提水高度又可分为高扬程泵站、中等扬程泵站及低（超低）扬程泵站；按水泵的配套动力类型可分为电力泵站、机力泵站和机电混装泵站；按其所用的水泵类型又可分为轴流泵站、混流泵站、离心泵站、圬工泵站及潜水泵站等几种。
本设计所涉及的泵站范围主要是流量在10 m³/s以下、泵的口径不超过500mm的泵型及单级扬程不超过50m的泵站。
1.1.3不同类型地区泵站的特点根据不同类型地区的特点，其所建泵站无论是泵型还是泵站的型式都体现出不同的特点。
（1）低洼圩区；主要分布于江苏省里下河和太湖河网地区、浙江省杭嘉湖地区、广东省珠江三角洲等地区。
这些地区地势平坦而低洼。
当暴雨时，内涝普积，外水压境，外水位常接近或高出地面无法自排。
在天旱时，外水位往往低于地面不能引灌。
因此，在低洼圩区必须积极发展机电排灌。
在这类地区，机电排灌的特点是排涝模数大于灌溉模数。
建站中，多以低扬程排涝站为主，排灌降结合，有的也建有单灌站。
排水泵站工程设计说明书
目录第一章基本资料及设计任务 (3)一、设计任务 (3)二、基本资料 (3)三、设计程序 (6)第二章泵站工程规划 (6)一、泵站枢纽布置 (6)二、确定水泵的特征扬程 (8)三、确定泵站的设计排水流量 (8)第三章机组选型 (8)一、原则 (8)二、依据 (9)三、机组类型 (9)第四章泵房建筑物设计 (10)一、建筑泵房结构类型 (10)二、泵房布置 (11)三、确定泵房尺寸 (12)四、确定泵房附属措施 (14)五、辅助设备构造及各细部尺寸 (15)第五章泵站进出水建筑物设计 (16)一、前池设计 (16)二、出水建筑物设计 (17)第六章水泵工作点的校核 (18)一、校核目的 (18)二、排水时阻力参数确定 (18)三、工程校核 (19)第七章泵房整体稳定校核 (19)一、抗渗校核 (20)二、地基应力校核 (20)三、抗滑校核 (21)四、抗倾稳定校核： (22)第八章结构计算 (23)第一节水泵梁设计 (23)一、基本资料 (23)二、荷载分析 (23)三、内力计算 (23)四、配筋计算 (24)五、水平冲击力及配筋计算 (24)六、斜截面抗剪计算 (25)七、抗裂计算 (26)第二节牛腿计算 (26)二、纵向受拉钢筋 (27)三、水平箍筋配置 (27)四、斜截面强度计算 (28)第三节电机层楼面设计 (28)一、楼板计算 (28)二、电机梁的计算 (29)设计参考资料： (30)第一章基本资料及设计任务一、设计任务***排水站位于***吴家总干的双台子河入口处的红旗闸，因近年来连续几次大洪水，外河洪水位高，涝区的积水不能排除，市区及农田受到严重威胁，加之辽干大堤已按省规划二十年一遇标准进行整治，其闸的高度和宽度等都不适应堤防要求，为了保证双台子区及兴隆区农田及市区排水要求，保证农业生产和城乡人民生命财产安全，兴建在汛期外河能够机排的***排水站。
二、基本资料（一）地区概况1、排水控制范围及地形排水站位于新兴农场何家坝滩地，负担盘山县、大洼县、兴隆区及市区102.45km²的排水任务，其中农田81.2km²，市区21.25km²。
泵站方案设计说明
泵站方案设计说明一、设计依据（1）工程勘察设计任务单。
（2）工艺设计条件提供单和条件图。
（3）《泵房设计规范》《建筑设计防火规范》GB50016-2006《民用建筑通则》GB50352-2005二、设计概况1.拟建泵站位于天津市津南环线的西侧,基地呈梯形。
站区由泵房上部管理用房和可拆卸钢雨棚构筑物组成。
2.拟建工程泵站用地面积约为7200平米，总建筑面积为481.52平米。
建筑层数、高度、面积：管理用房：地上2层，建筑高度为9.70米，建筑面积为481.52平米。
可拆卸钢雨棚：地上1层，建筑高度为2.50米。
三、设计范围泵站建筑工程由总平面设计、管理用房和泵房上部工程建筑设计。
四、技术要求（1）建筑生产类别为丁类，建筑耐火等级为二级。
（2）建筑抗震设防烈度为七度；建筑抗震设防类别为丙类。
（3）建筑的安全性等级为二级，建筑使用年限为50年。
五、总体布置总平面布置依据泵站工艺布局设计，泵站基地南侧为南环线。
站区区域环境服从城市规划布局，符合城市环境艺术景观及沿街环境景观的要求，力求营造站区的建筑空间环境与园林绿化环境，坚持“以人为本”的设计理念，创造开敞、整洁、美观、舒适的站区高质量生产、生活的工作环境。
泵站基地呈梯形，东西宽度为94.781米左右，南北宽度为53.41米，泵站位于基地北边。
在基地北侧设有一个专门供泵站使用的出入口，场内各功能区由宽为4m的道路相联系，满足消防要求站区环境景观结合设计原则，组织园林绿化环境景观，形成站区良好的园林绿地环境景观与建筑环境景观。
以常绿树种与落叶树种及乔、灌木的有机配置与城市区域环境相隔离，又与城市绿化规划相融合。
六、平面布置按工艺、设备专业要求，组织泵站站区内泵房上部和管理用房的平面功能。
泵站内建筑由管理用房及可拆卸钢雨棚构筑物组成：其中管理用房由变配电间、值班室、控制室、卫生间等生活辅助用房组成。
可拆卸钢雨棚为钢架结构棚。
泵站管理用房建筑面积为481.52m2，结构形式为钢筋混凝土框架结构。
(完整版)泵站建筑设计说明
1.设计依据1.1 规划部门的规划选址意见书或批准文件。
1.2 批准的方案或初步设计文件。
1.3 本工程设计依据的主要设计规范：1.3.1 国家、地方或行业有关的设计规范、标准及工程建设标准强制性条文。
1.3.2 《水工建筑物荷载设计规范》DL5077-1997。
1.3.3 《水工混凝土结构设计规范》SL/T191-2008。
1.3.4 《建筑设计防火规范》GB50016-2006。
1.3.5 《民用建筑设计通则》GB50352-2005。
1.3.6 《泵站设计规范》GB/T50265-2010。
1.3.7 《泵站施工规范》SL234-1999。
1.3.8 《水利工程混凝土耐久性技术规范》（DB32/T 2333-2013）。
2.工程概况2.1 本工程总建筑面积47.87平方米。
其中地上建筑面积47.87平方米。
2.2 建筑定位：本工程建筑物定位座标系采用城市座标系统,详见总平面建施。
2.3 抗震设防烈度为6度，建筑抗震类别为丙类抗震建筑。
2.4 本工程建筑层数为一层。
建筑总高度4.008米。
2.5 建筑的结构型式：砖混结构，本工程建筑结构安全等级二级。
3.设计标高和尺寸3.1 本室内标高采用图面所标注的吴淞高程,具体以实测为准,室内外高差：为0.30米.3.2 尺寸及标高：一般无专门说明时，单体建筑的尺寸单位为毫米；建筑标高及总平面尺寸单位为米。
其中楼地面标高以建筑面层标高为准，屋面标高以檐口处结构面层标高为准。
图中以标注尺寸为准,不应度量,最终尺寸须在现场校核准确.结构标高详见结构施工图，各层实际标高应根据不同的建筑饰面作相应调整，凡墙内梁、板等无饰面构件以结构标高为准。
3.3 楼地面标高以建筑面层为准，屋面标高斜屋面以檐口处或平屋面结构面层为准。
当无特殊说明时，楼地面建筑面层按30毫米厚度计算。
4.防火设计4.1 本工程建筑耐火等级为二级，防火类别为丁类。
4.2 本建筑为一层防火区。
5.屋面防水工程5.1 本工程屋面防水等级为Ⅱ级，具体构造详“材料做法表”。
泵站设计说明
泵站设计说明（1）泵站选址泵站的选址要结合污水收集管网设计的考虑。
包括不同地址建泵站导致的管网工程量的差异、水电接入工程量、占地限制、泵站数量、能耗、十方量、地基处理和护坡护提等工程难度和费用、投资差异、运行费用差异、环境影响、文物保护、厂址地块价值、拆迁难度、防洪工程量以及泵站对周边地块用途和商业价值的影响等方面，综合列表比较和评估后确定选址。
（2）泵站规模分期建设的工程比较经济的做法是建议提升泵站土建和出水管道按远期规模设计。
水泵机组按近期规模配置。
待远期扩建时增加泵或更换泵。
市政污水泵站的设计流量应按泵站进水总管的最高日最高时流量计算确定。
对于污水厂内的一级提升泵站，要考虑暴雨情况下的水量激增情况，根据管网是分流制或合流制的具体情况，采用适当的超越或溢流措施，避免溢水事故的发生。
泵站设置事故排出口应报有关部门批准。
（3）预处理泵的上游根据废水特点选择预处理设施。
对于市政污水，设粗格栅、格栅的栅条间隙取值根据水泵口径取值，取值表见《室外排水设计规范》。
对于特殊工业废水，则需要考虑温度、泥砂量和水质如悬浮物、油、酸碱度、粘接性悬浮固体等等因素进行针对性设计。
（4）起吊设备泵站起吊设备可选用电动葫芦或起重机，视泵站布置和规模来定。
图纸上标出葫芦轨道底标高、该标高根据水泵尺寸、水泵标高、维修空间要求和葫芦型式选取。
轨道伸出池壁外长度取0.8～1m。
再长需要加柱子。
不经济。
葫芦轨道中线位置的设置要能同时满足大泵和小泵的起吊以及综合考虑近期和远期换泵的情况。
偏差多了会阻碍正常起吊。
尽量取到一个比较合适的位置。
葫芦起吊重量应根据不小于最大起吊设备（或部件）重量的 1.3～1.5 倍来选。
应兼顾考虑远期设备。
设计中注意门式吊车宽度不要影响泵的进出。
起吊设备为手动控制、自带控制板。
潜污泵上方吊装孔盖板可视环境需要采取密封措施。
吊装孔尺寸应按需起吊最大部件外形尺寸每边放大0.2m，边长或直径宜不小于800mm。
雨水泵站设计说明书
雨水泵站设计说明书【篇一：泵站设计说明书】题目：《泵与泵站》课程设计说明书2.5万人城镇给水泵站（二级泵站）规划设计学院：环境科学与工程学院专业：给水排水工程班级：给排水1202学号：1213300226、27、28学生姓名：沈喻龙、李思聪、邵志春指导教师：李强标二○一四年十二月一、送水泵站（二级泵站）设计1.1、设计目的根据给定的资料，综合运用所学的专业知识，进行h 城镇二级给水泵站设计。
1.2、设计原始资料1、h 城镇位于浙江省内，海拔为900 米；土质为砂纸粘土，无地下水，不考虑冰冻。
2、h 城镇远期规划人口约2.5 万人，最高日用水量为4.8 万立方米/日。
3、泵站地坪标高为906 米。
二级泵站的工作制度，分两级：①第一级，从22 时到5 时，每小时占全天用水量的（2.5%）。
②第二级，从5 时到22 时，每小时占全天用水量的（5.2%）。
4、h 城镇设计最不利点的地面标高为921 米，该处有一座12 层建筑，要求二级泵站供水至第7 层。
5、二级泵站至最不利点的输水管和配水管网的总水头损失为26 米。
6、清水池所在地的地面标高与泵站地坪标高相同，清水池边墙距二级泵站外墙约1.5 米；二级泵站直接由清水池吸水。
7、清水池最低水位在地面以下3.1 米。
清水池的最高水温为30.0℃、最低水温为0℃。
8、未预见用水量及管网漏水量取值范围10～15%。
9、泵站变配电设施按一级负荷设置。
10、h 城镇给水系统采用低压消防制。
设计着火点定为最不利点处，消防水头为10 米；消防时输水管和配水管网的总水头损失为27 米。
1.3、设计要求1.3.1、说明书要求：⑴泵站的设计流量、扬程，水泵的选择。
⑵给水泵站高程布置及水力计算，校核水泵安装高度。
⑶清水池的容积计算。
⑷给水泵站平面布置。
⑸高效工况点、消防校核。
⑹材料一览表（含编号、名称、规格、单位、数量），工程投资估算。
31.3.2、图纸要求：⑴ acad 制图，a3。
泵站设计说明书
《泵与泵站》课程设计说明书题目：2.5万人城镇给水泵站（二级泵站）规划设计学院：环境科学与工程学院专业：给水排水工程班级：给排水1202学号：1213300226、27、28学生姓名：沈喻龙、李思聪、邵志春指导教师：李强标二○一四年十二月一、送水泵站（二级泵站）设计1.1、设计目的根据给定的资料，综合运用所学的专业知识，进行H 城镇二级给水泵站设计。
1.2、设计原始资料1、H 城镇位于浙江省内，海拔为900 米；土质为砂纸粘土，无地下水，不考虑冰冻。
2、H 城镇远期规划人口约2.5 万人，最高日用水量为4.8 万立方米/日。
3、泵站地坪标高为906 米。
二级泵站的工作制度，分两级：①第一级，从22 时到5 时，每小时占全天用水量的（2.5%）。
②第二级，从5 时到22 时，每小时占全天用水量的（5.2%）。
4、H 城镇设计最不利点的地面标高为921 米，该处有一座12 层建筑，要求二级泵站供水至第7 层。
5、二级泵站至最不利点的输水管和配水管网的总水头损失为26 米。
6、清水池所在地的地面标高与泵站地坪标高相同，清水池边墙距二级泵站外墙约1.5 米；二级泵站直接由清水池吸水。
7、清水池最低水位在地面以下3.1 米。
清水池的最高水温为30.0℃、最低水温为0℃。
8、未预见用水量及管网漏水量取值范围10～15%。
9、泵站变配电设施按一级负荷设置。
10、H 城镇给水系统采用低压消防制。
设计着火点定为最不利点处，消防水头为10 米；消防时输水管和配水管网的总水头损失为27 米。
1.3、设计要求1.3.1、说明书要求：⑴泵站的设计流量、扬程，水泵的选择。
⑵给水泵站高程布置及水力计算，校核水泵安装高度。
⑶清水池的容积计算。
⑷给水泵站平面布置。
⑸高效工况点、消防校核。
⑹材料一览表（含编号、名称、规格、单位、数量），工程投资估算。
31.3.2、图纸要求：⑴ ACAD 制图，A3。
⑵泵站平面图和剖面图，应绘出主要设备、管路、配件及辅助设备的位置、间距，列出主要设备表和材料表。
泵站设计说明
泵站设计说明一、总述设计一供水能力为近期10万m3/d,远期15万m3/d的泵房,原水水质符合饮用水规定。
河边无冰冻现象，根据河岸地质地形以及决定采用固定式泵房吸水井抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。
取水头部到吸水井的距离为100m，水头损失0.4m。
水源洪水位标高为73.2m（1％频率）；枯水为标高65.5m（97％频率）；常年平均水位标高68.2m。
净水厂混合井水面标高为95.20m，取水泵房到净水厂管道1000m。
二、设计流量的确定考虑到输水干管漏损和净化场本身用水，取自用水系数α＝1.05，则：近期设计流量为Q＝1.05×100000/24＝4375m3/h＝1.215 m3/s远期设计流量为Q’=1.05×150000/24=6562.5 m3/h=1.8229 m3/s三、自流管设计设计流量Q＝Q’/2=0.91145 m3/s1取经济流速v＝1.0 m/s，计算得D＝1076mm查手册，采用两条DN1020×10钢管作为原水自流管，流速v＝1.16 m/s，1000i ＝1.45＝75％Q’＝当一条自流管检修时，另一条管应通过75％设计流量，即：Q21.3672 m3/s，查得：V=1.76 m/s,1000i=3.31取水头部到吸水间水头损失：0.4+1.1×3.31×103×100＝0.731m四、水泵设计流量及扬程＝95.20－73.2+0.731＝22.731m洪水位时Hst枯水位时H＝95.20－65.5+0.731＝30.431mst输水干管中的水头损失Σh设采用两条DN1020×10钢管并联作为原水输水干管，当一条输水管检修时，另一条输水管应通过75％的设计流量，即Q＝75％Q’=4921 m3/h,查得V＝1.76 m/s，1000i＝3.31。
所以Σh＝1.1×3.31/1000×1000＝3.641m（1.1是包括局部损失而加大的系数）。
黄墩排涝泵站设计书
目录第一章基本资料的分析与整理 (2)第一节地形资料 (2)第二节水文资料 (2)第二章工程规划 (3)第一节站址确定 (3)第二节泵站设计流量和扬程 (4)第三节主机组选型 (6)第三章确定水泵安装高程及泵房轮廓尺寸 (8)第一节水泵安装高程 (8)第二节泵房尺寸设计 (8)第四章泵站总体布置 (11)第一节泵房形式选择 (12)第二节前池设计 (12)第三节出水池设计 (14)第五章水泵工况校核 (17)第一节管路损失计算 (17)第二节总损失计算工况点校核 (19)黄墩排涝泵站设计说明书第一章基本资料的分析与整理一、地形资料二、水文资料(一)水位内河设计水位：18.2m；内河最低水位：17.0m；内河最高水位：19.5m；外河设计水位：21.5m；外河最高水位：22.5m；外河最低水位：19.8m。
(二)流量设计流量为4.0m³/s。
第二章工程规划第一节站址确定一、选址原则1.泵站的站址选择是根据泵站控制区的具体条件合理地确定泵站的位置，包括取水口，泵房和出水池位置。
站址是否合理，将直接关系到整个泵站工程的安全运行、工程投资、工程管理以及工程经济和社会效益发挥等问题；2.泵站站址应根据流域或城镇建设总体规划、泵站工程规模、运行特点和综合利用要求，考虑地形、地质、水源或容泄区、电源、枢纽布置、对外交通、占地、拆迁、施工、管理等因素以及考虑扩建的可能性，经技术经济比较确定；3.站址宜选择在地形开阔、岸坡适宜、有利于工程布置的地点；4.站址宜选择在岩土坚实、抗渗性能良好的天然地基上，不应设在大的或活动性的断裂构造带及其他不良地质地段。
如遇淤泥、流沙、湿陷性黄土、膨胀土等地基，应慎重确定基础类型和地基处理措施；5.站址应尽量选在交通方便和靠近电源的地方，以方便机械设备、建筑材料的运输和减少输电线路的长度；6.选址时还要特别注意进水水流的平稳和流速分布的均匀以及避免发生流向改变或形成回流、漩涡等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一节综述……………………………………………第二节水泵机组的选择第三节水泵机组的自出选择第四节水泵吸水管和压水管的选择第五节泵房形式的选择第六节吸水井的设计第七节管道配件的选取列表第八节泵房尺寸的确定第九节辅助设备的选择第一节综述1.1根据城镇发展规划，该泵站拟建于城镇南端，设计为中型送水泵站。
1.2泵站的设计水量为5.255万m³/h1.3消防用水量70L/s。
1.4经给水管网水力计算后，有：1.4.1根据用水曲线确定二泵站工作制度，分两级工作。
第一级，从7：00到20：00，每小时占全天用水量的5％。
第二级，从20：00到7：00，每小时占全天用水量的3.1％。
1.4.2最大用水时水泵站所需扬程为61.4m，其中几何压水高32.9m；1.4.3最大转输时水泵站所需扬程为75.4m，其中几何压水高42.2m；1.4.4最大用水加消防时泵站所需扬程为69.7m，其中几何压水高26.0m。
1.5清水池至泵站址的水平距离为120m。
1.6泵站处地面标高为78m。
1.7清水池最低水位标高76m。
1.8地下水位标高68m。
1.9冰冻深度1.5m。
第二节水泵机组的选择2.1 泵站设计参数的确定泵站最大用水时的设计工作流量为：QⅠ=52550×5%＝2627.5 m³/h泵站最大用水时的设计扬程为:HⅠ＝Ha＋∑h站内＋∑h安全＝61.4+2+2＝65.4 其中Ha—最大用水时的几何压水高(m);∑h站内——水泵站内水头损失（m）(出估为2m);∑h安全—安全水头（m）（初估为2m）；泵站最大传输时的设计工作流量为：QⅡ=QⅠ=2627.5 m³/h泵站最大传输时的设计扬程为：HⅡ=Hb+∑h站内+∑h安全=75.4+2+2=79.4m其中Hb—最大传输时的几何压水高();—水泵站内水头损失（m）(出估为2m);∑h站内∑h安全——安全水头（m）（初估为2m）；泵站最大用水加消防时的设计工作流量为：QⅢ=QⅠ+70L/s=2879.5 m³/h泵站最大用水加消防时的设计扬程为：HⅢ=HⅠ+4=73.4 m泵站一级用水及一级传输时的设计工作流量为:Q Ⅳ=52550×3.18%=1671.1 m³/h 2.2选择水泵绘制水泵Q —H ，Q —∑h 曲线经过反复比较水泵特性曲线，选择方案如下：在一级用水及一级传输是使用两台300S58水泵并联使用，在最大用水及最大传输时使用3台300S90A 水泵并联使用。
当最大用水及消防用水同时出现时，可以并联使用4台300S90A 水泵。
根据泵站布置，需要订购3台300S58水泵（其中一台作为备用泵）、5台300S90A 水泵（其中一台作为备用泵）。
有关参数如下表所示：水泵型号 流 量扬程H(m) 转 速轴功率电 动 机电动机功效率气蚀余量m ³/h L/s n(r/min) P (kw) 型 号 率(kw) (%) (m)30058 576150 65 1450136Y335M-6 200 74 4.4790200 58 148.5 84 972 250 50 165.5 88 300S90A 576160 86 190Y355L1-4 280 71 4756210 78 217 74 9182557024771使用时间水泵型号转速n(r/min)单泵运行参数水泵运行方式多泵运行参数流量Q(m3/s)扬程H(m)轴功率P(kw)电动机效率(kw)效率(%)总流量Q(m3/s)总扬程H(m)总轴功率P(kw)电动机总功率(kw)台数方式一级用水、一级传输300S58 1450 836 56 150 190 84 2并联1671 55.6 299 380最大用水、最大传输300S90A 1450 876 72 225 280 73 3并联2628 71.9 675 840最大用水加消防300S90A 1450 720 79 200 280 74 4并联2880 78.8 800 1120这样选择的优点在于:1.在每个工况点,水泵能满足流量.扬程的需求,并处于其高效段;2.水泵初期投资小\维护成本低,只需要备用一台300S58,一台300S90A水泵;3.水泵基础制作方便,管路安装方便,易于操作.水泵外形图见附件一2.3 根据水泵样本提供的配套可选电机,选定300S90A水泵配用Y355L1-4电机300S58配用电机其参数如下:型号额定功率满载时堵转电流－额定电流堵转转矩－额定转矩最大转矩－额定转矩转动惯量kgm2重量B3kg KW Hz转速(r/min)电流380V(A)效率(%)功率因数cosφ同步转速1500转/分(4极)50HzY355M-6 220 300 1000 403.7 94.1 0.88 6.8 1.4 1.8 5.89 1720 Y355L1-4 280 380 1489 514 94.9 0.87 6.8 1.4 2.2 7.28 1860第三节水泵机组的基础设计300S90(300S58)系列水泵不带底座，所以选定其基础为混凝土块式基础，根据水泵尺寸（见附件二）、电动机安装尺寸（见附件二），有：300S90系列：基础长度L=地角螺钉间距+（400～ 500）=L2+L3+B+(400 ～500)=848+450+630+500=2428 mm （取2500mm ）基础宽度B=地角螺钉间距+（400～ 500）=A+（400～500）=610+490=1100mm基础高度H=｛（2.5 ～4.0）×(W 水泵+W 电机)｝(L ×B ×ρ)=3.0×(840+1860)/(2.5×1.1×2400)=1.2273m(取1.6m)300S58系列: 基础长度L=地角螺钉间距+（400～ 500）= L2+L3+B+(400 ～500)=791+450+560+500=2301 mm （取2500mm ）基础宽度B=地角螺钉间距+（400～ 500）=A+（400～ 500）=610+490=1100mm基础高度H=｛（2.5 ～4.0）×(W水泵+W电机)｝(L ×B×ρ)=3.0×(809+1680) /(2.5×1.1×2400)=1.1314 m (取1.6m)其中W水泵—水泵重量（kg ）；W 电机—电机重量（kg ）；L —基础长度（m ）B —基础宽度(m)；ρ——基础密度（kg/m 3）（混凝土密度kg/m 3）第四节水泵吸水管和压水管的计算一台300S90A 型水泵工作时，其最大流量V=0.1934m/s ，为吸压水管所通过的最大流量，初步选定吸水管管径DN=400mm ，压水管管径DN=350mm 。
根据公式DN=√4Q/πv 计算得：当吸水管管径DN=400mm 时，流速=1.54 m/s ； 当压水管管径DN=350mm 时，流速=2.0 m/s ； 当送水管管径DN=600mm 时，流速=2.2 m/s; 每台水泵都是单独设有吸水管，并设有手动常开检修阀门，型号为Z45TW —10，DN=400mm,L=480mm,W=448kg.压水管设有电动操作阀，型号D971X(H 、F)，DN=350mm,L=78mm,W=118kg.手动常开检修阀门，型号为Z45TW —10，DN=350mm ，L=450mm,W=313kg.并设有联络管(DN=600mm)，由两条输水干管(DN=600mm)送往城市管网。
