RS232与RS485接线图示
串口RS232__485的9针引脚定义
RS485接口定义rs485有两种，一种是半双工模式，只有DATA+和DATA-两线，另一种是全双工模式，有四线传输信号：T＋，T－，R＋，R-。
全双工模式时可认为是rs422。
1.英式标识为TDA(-) 、TDB(+) 、RDA(-)、RDB(+) 、GND2.美式标识为Y 、Z 、 A 、 B 、GND3.中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为(只接收不发送):"A, B"或"Date+,Date-"即常说的：”485＋，485－”rs485四线一般定义为："Y,Z,A, B,"具体还要根据厂家的使用信号针脚而定，有的使用了RTS或DTR 等针脚的485信号DB9(RS485)接口针脚定义１脚为数据Ａ，２脚为数据Ｂ，５脚为地。
RS-422的电气性能与RS-485完全一样。
主要的区别在于：RS-422有4根信号线：两根发送（Y、Z）、两根接收（A、B）。
由于RS-422的收与发是分开的，所以可以同时收和发（全双工）。
RS-485有2根信号线：发送和接收都是A和B。
由于RS-485的收与发是共用两根线所以不能够同时收和发（半双工）。
* 能否将RS-422的Y-A短接作为RS-485的A，将RS-422的Z-B短接作为RS-485的B呢？回答：不一定。
条件是RS-422必须是能够支持多机通信的。
波士电子的所有接口转换器的RS-422口都能够支持全双工多机通信，所以可以这样简单转换为RS-485。
RS-485（或 RS-422）通信建议一定要接地线，因为 RS-485（或RS-422）通信要求通信双方的地电位差小于 1V。
即：半双工通信接 3 根线（+A、—B、地），全双工通信接 5 根线（+发、—发、+收、—收、地）。
为了安全起见，建议通信机器的外壳接大地。
接线及引脚分配RS-485的+A接对方的+A、—B接对方的—B、GND(地)接对方的GND(地)。
RS232和RS485正确接线原理图
RS232和RS485接线的正确原理图RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补R S-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10M b/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TI A/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TI A/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以R S作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 1920038400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
RS232转RS485电路图
产品资料：RS232/422/485光纤调制解调器/sort.asp 电路资料：电子发烧友网站（转载）RS232转RS485电路图/article/88/131/101/2007/200706095360.html本图为R232转RS485的通讯电路转换图点击查看放大的图纸自制无源RS232-485转换器一、RS-232、RS-422与RS-485的简单介绍RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的。
RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
其传送距离最大约为15米，最高速率为20kb/s，并且RS-232是为点对点（即只用一对收、发设备）通讯而设计的。
所以，RS232只适合于本地通讯使用。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到1200米（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
二、自制RS232-485转换器电路图：RS232-485转换器主要包括了电源、232电平转换、485电路三部分。
omron_PLC_232_485_422串行通信详细接线
欧姆龙贸易（上海）有限公司
2.单工、半双工、全双工（i）
数据流向
单工
发送装置
接受装置
半双工
发送装置
数据流向1
接受装置
接受装置
欧姆龙贸易（上海）有限公司
数据流向2
发送装置
2.单工、半双工、全双工（ii）
数据流向1
发送装置 接受装置
数据流向2
接受装置 发送装置
全双工
D110－D119 D100－D104
发送数据
超级终端发送、 接收数据
TXD/RXD 通过指令TXD发送数 据、RXD接收数据
欧姆龙贸易（上海）有限公司
实验：
Hostlink方式
无协议方式
TXD
发送Hostlink命令读取数据
DM0：XXXX
接收Hostlink响应数据
RXD
欧姆龙贸易（上海）有限公司
2.RS422串行通信接口
A
A
B
OMRON PLC
通信设备
SDA+ SDBRDA+ RDB-
发 收
B
收
A
B
SDA+
SDBRDA+ RDB-
发
欧姆龙贸易（上海）有限公司
3.RS485串行通信接口
A
A
B 收
使 能 OMRON PLC
T(+) T(-)
发
使 能
通信设备
T(+) T(-)
B
收
发
欧姆龙贸易（上海）有限公司
断开的只是电脑与Modem之间的连接， 并腾出串口 用HostLink方式连接远程PLC
RS232转RS485电路图
自制无源RS232-485转换器一、RS-232、RS-422与RS-485的简单介绍RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的。
RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
其传送距离最大约为15米，最高速率为20kb/s，并且RS-232是为点对点（即只用一对收、发设备）通讯而设计的。
所以，RS232只适合于本地通讯使用。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到1200米（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

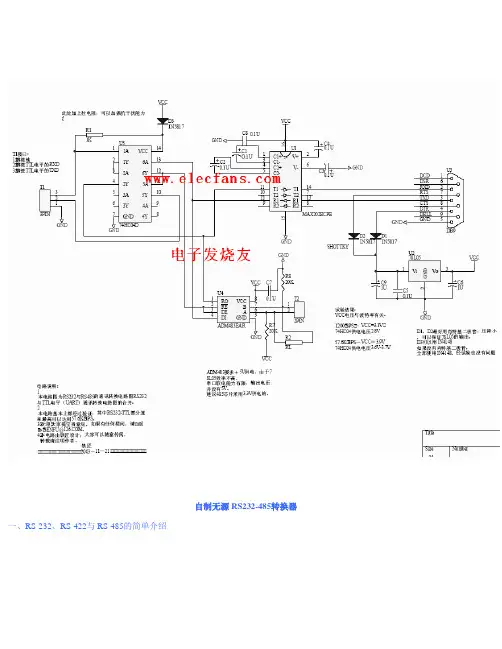

二、自制RS232-485转换器电路图：RS232-485转换器主要包括了电源、232电平转换、485电路三部分。
本电路的232电平转换电路采用了NIH232或者也可以直接使用MAX232集成电路，485电路采用了MAX485集成电路。
为了使用方便，电源部分设计成无源方式，整个电路的供电直接从PC机的RS232接口中的DTR（4脚）和RTS（7脚）窃取。
