管道外腐蚀检测与数据评价
城市管道外腐蚀直接评价应用
试论城市管道外腐蚀直接评价的应用摘要：管道外腐蚀直接评价（ecda）是结合当前各种埋地管道检测工具，基于检测结果准确地定位外腐蚀、评价并降低外腐蚀对管道完整性的影响，从而提高管道安全状况的方法。
它包括预评价、间接检测、直接检测和后评价4个基本步骤。
本文依据美国腐蚀协会(nace)的推荐标准《管道外腐蚀直接评价方法》，通过在山西临汾市中压燃气管道的实际应用，探讨其在国内燃气管道外腐蚀直接评价中的适用性。
关键字：城市燃气管道；外腐蚀直接评价；完整性管理；外防腐层；阴极保护1预评价在预评价阶段，评价人员收集、整合并分析大量的相关数据，确定ecda对所要评价的管道是否可行，选择间接检测工具，划分ecda区。
①数据收集。
充足的数据资料是进行ecda的前提。
在该阶段，需要收集被评价管段的历史数据、当前数据、管道基本物性参数，其中包括：管体相关数据、管道施工相关数据、管道沿线的土壤及环境数据、管道腐蚀控制相关数据、管道历史运行数据等。
数据收集的完整程度和准确性将直接影响到间接检测工具的选取和ecda区的划分，从而进一步影响到数据分析及评价结果的准确性。
收集的数据要满足开展ecda所必须的最少数据需求并确定其中的关键数据。
我市中压管道的相关数据来源主要有：a.通过我市某燃气有限公司收集管道的设计、施工、运行及维护等基础数据；b.向公司工作人员咨询获取相关数据；c.沿管道收集管道及周围环境的数据。
为了保证管道数据的完整性，便于燃气管道的完整性管理，应及时更新、整合以上收集的数据，保存为电子版本并及时录入到完整性管理数据库或gis系统数据库中。
②间接检测方法的选择。
外腐蚀直接评价方法的实施需要间接检测方法作为技术支持。
间接检测方法的选择原则是能沿管道方向可靠地检测到防腐层缺陷和可能发生腐蚀的部位。
常用的检测方法有：密间隔电位法(cips)、直流电压梯度法(dcvg)、管中交变电流衰减法(pcm)，皮尔逊法(pearson)。
钢质管道的外腐蚀防护与评价
钢质管道的外腐蚀防护与评价【摘要】结合油气运输、石油化工中常涉及到的管道，简要阐述了钢质管道的外腐蚀防护方法和防腐层性能评价。
着重叙述了钢质管道外防腐中目前常用的三层聚乙烯和双层熔结环氧粉末两种表面涂层的发展和应用情况。
【关键词】外腐蚀防护法；三层聚乙烯；双层熔结环氧粉末；性能评价1、前言一般来说输油、输气管道及其它输送流体管道都是埋在地下或暴露在大气的环境中的钢制管道，管道的外层会受到大气环境的严重腐蚀，因此它的防腐保护是非常重要的，也是提高管道使用寿命和达到使用要求的根本保证。
对于石油化工中常用的钢质管道，防腐一直是管道设计中必须考虑的重要的问题。
防腐涂层作为一种保护层把金属与腐蚀介质隔开。
涂层的阻挡性能越好，金属的腐蚀进程就越缓慢。
阻挡性能可以直接通过试验，进行分析评价，也可以由其它性能指标反映出来。
2、钢质管道的外腐蚀防护方法钢质管道的腐蚀主要分为管道内腐蚀和管道外腐蚀。
内腐蚀影响因素主要为所输送介质和其中杂质的物理化学特性；外腐蚀的原因包括外防腐层的外力破损，外防腐层的质量缺陷，钢管的质量缺陷，管道埋设的土壤环境腐蚀。
目前国内外长输油气管道腐蚀控制主要发展方向是在外防腐方面。
管道外腐蚀防护方法主要有环境处理法和表面涂层法两种。
环境处理法，是使环境在不影响工艺的情况下变化管道所处环境，从而降低腐蚀性；表面涂层法，是在管道表面涂覆防腐层。
对埋地油气钢质管道进行外腐蚀控制的普遍方法是采用防腐涂层和阴极保护的联合防护方法。
合适的选择和使用防腐涂层能够对铺设完好的管道提供超过90%的保护。
自20世纪50年代的克独长输管线引用了前苏联的石油沥青防腐技术以来，石油沥青在相当长的一段时期内一直是我国最常采用的防腐层。
从70年代开始，环氧煤沥青、煤焦油瓷漆、聚乙烯胶带、挤压聚乙烯防腐层（2pe和3pe）和熔结环氧粉末(单层fbe和双层fbe)等多种防腐材料相继投入应用。
从90年代后期以来，三层聚乙烯(3pe)和双层熔结环氧粉末(双层fbe)两种防腐层逐渐成为主流。
(统稿)管道外腐蚀评价标准
标准前言ECDA是一个持续改进的过程。
通过连续开展ECDA，管道运营商能够确定腐蚀活动已经发生，正在发生或可能发生的区域。
ECDA的优点之一是能找出腐蚀缺陷将要形成的位置，而不仅仅是腐蚀缺陷已经发生地区。
目录1 总则 (3)2 术语 (6)3 预评价 (8)3.1简介 (8)3.2 数据收集 (8)3.3 ECDA可行性评估 (11)3.4 间接检测工具的选择 (11)4 间接检测 (14)4.1 简介 (14)4.2 间接检测计量 (14)4.3 校正和比较 (14)5 直接检测 (16)5.1 简介 (16)5.2 开挖顺序 (16)5.3 开挖和收集数据 (17)5.4 防腐层破坏和腐蚀深度测量 (18)5.6 原因分析 (18)5.7 缓解措施 (18)5.9 重分类和重排优先次序 (19)5.10 开挖数量的确定 (19)6 后评价 (20)6.1 简介 (20)6.3 再评价时间间隔 (20)6.4 ECDA有效性评价 (20)6.5 反馈和持续改进 (21)7 ECDA记录 (22)7.1简介 (22)7.2 预评价报告 (22)7.3间接检测 (22)7.4 直接检测 (22)7.5后评价 (22)附录C：直接检测法—防腐层损坏和腐蚀深度测量（非强制性） (35)附录D：后评价—腐蚀速率估算（非强制性） (36)1 总则1.1 简介1.1.2 本标准在编写时，为适应具体管道情况给运营商提供了调整的灵活性。
1.1.3 ECDA是一个持续改进的过程。
通过连续开展ECDA，能够确定腐蚀活动已经发生，正在发生或可能发生的地点。
1.1.3.1 ECDA的优点是可以确定腐蚀将要发生地区，而不仅仅是腐蚀已发生的地区。
1.1.3.2 通过对比连续开展的ECDA的结果，可以评价ECDA的有效性，并证明对管道完整性的信心在持续增长。
1.1.4.1本标准将待评价的外腐蚀假定为一种威胁，以此为基准，可评价腐蚀尚不显著的管道未来的腐蚀情况。
埋地钢质管道腐蚀环境检测与评价方法探讨
０概 述
腐蚀 ， 较确切的定义为： 材料由于环境的作用而引
腐蚀、浓差电池腐蚀 、 温差电池腐蚀 、生物化学腐蚀和
应力腐蚀等形式 。 】
根据各大城市地下管网腐蚀调查 ，到 ２ ０ 年 ，我 ００
国大部分城 市地下管网 已接近寿命期 ，因其 防护 层老 化 ，腐蚀泄漏 日趋严重 ， 每年造成的损失将达 ４ ０ ０ 亿元
ａ ｃ ｉ ｃ ｎ ｉｍ ｒ ｅ ｏｍ ｐｅｘ ｎ ｌ ｔ ｏｓ ｉ ｅ ｅ ｆ ｃ ｉ ａ ｔ ｒ ｈｏｕ ｄｂｅｃ ｓｄｅ ｅ ｓ ｎｔ ｔｃ ｌｙ ｄ ｒｎ ｈ ａｕａｉ ｎ ｎｄ ａ ｔｏｎ ｍｅ ｈａ ｓ ａ ｅｖ ｒ ｃ ｙ ｌ ，ａ ｄ ａ ｌ ｈｅｐ ｓｂｌ ｆｅ ｔｎｇｆ ｃ ｏ ｓｓ ｌ ｏｎ ｉ ｒ ｄ ｙ ｈｅｉ ａｌ ｕ ｉ ｇ ｔ ｅｅｖ ｌ ｔｏ
Ｍ
＆ｅ 。 Ｄｅ ｎ

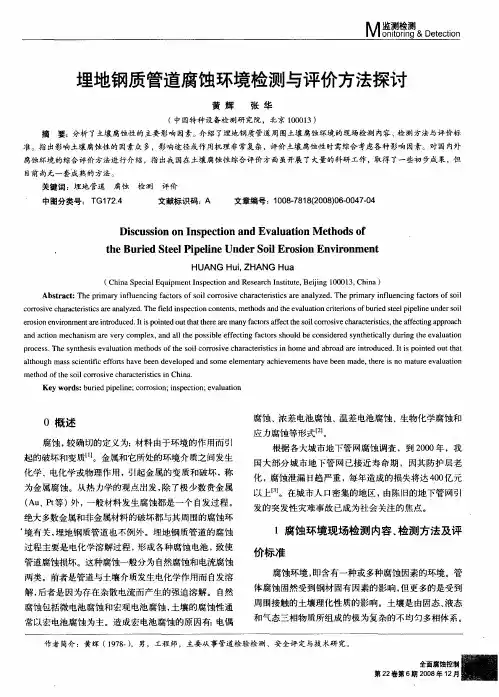

埋地钢质管道腐蚀环境检测与评价方法探讨
