《织物组织学》习题集
织物组织与结构练习题及答案
织物组织与结构一、填空题1．织物的上机图是表示织物上机织造工艺条件的图解，它包括组织图、穿筘图、穿综图、提综图（纹板图）四个部分。
2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示投入一根纬纱对应的一排纹钉孔，纵行表示表示一片（列）综。
3．穿综的原则是：把沉浮规律相同的经纱一般穿入相同的综片，也可以穿入不同的综片，沉浮规律不相同的经纱必需穿入不同的综片。
4．在上机图中，穿综图的每一横行表示一片综或一列综丝、每一纵行表示与组织图中相对应的一根经纱。
5．山形斜纹组织常采用照图穿法(山形穿法) 穿综方法,纵条纹组织常采用间断穿法穿综方法。
6．构成三原组织的条件是组织点飞数是常数、每根经纱或纬纱上只有一个经（纬）组织点，其它均为纬（经）组织点（即Rj=Rw=R）。
7．制织平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
隐条隐格织物是采用不同捻向的强捻纱相间排列（对光线的反射不同）的设计方法，从而在织物表面形成隐条隐格效果。
稀密纹织物是在平纹织物中利用穿筘变化，从而改变了部分经纱的密度，可获得稀密纹外观效果。
8．写出下列织物的组织：府绸平纹，细平布平纹，单面纱卡其3/1↖斜纹，单面线卡其3/1↗斜纹，棉横贡缎5/3纬面缎，双面华达呢2/2↗斜纹。
9．构成一个规则的缎纹组织应满足Rj=Rw≥5 （6除外）、1＜S＜R－1 、R与S互为质数。
10．平纹组织的平均浮长为 1 ,五枚缎纹组织的平均浮长为2.5 在两种织物原料、线密度相同的条件下, 缎纹组织较疏松。
11．织制平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
举出三种常见的平纹组织织物府绸、凡立丁、派力司。
12斜纹组织中，在经纬密度近似的情况下，增大经向飞数，可获得斜纹线倾斜角大于45°（增大）的斜纹组织，这种斜纹组织称为急斜纹组织。
13．制织府绸织物时，常采用的穿综方法为飞穿法。
隐条织物经纱采用不同捻向的纱线按一定的规律相间排列，在平纹织物表面会出现若隐若现的纵向条纹。
织物组织练习题
一、填空题1．织物的上机图是表示织物上机织造工艺条件的图解，它包括组织图、穿筘图、穿综图、提综图（纹板图）四个部分。
2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示投入一根纬纱对应的一排纹钉孔，纵行表示表示一片（列）综。
3．穿综的原则是：把沉浮规律相同的经纱一般穿入相同的综片，也可以穿入不同的综片，沉浮规律不相同的经纱必需穿入不同的综片。
4．在上机图中，穿综图的每一横行表示一片综或一列综丝、每一纵行表示与组织图中相对应的一根经纱。
5．山形斜纹组织常采用照图穿法(山形穿法) 穿综方法,纵条纹组织常采用间断穿法穿综方法。
6．构成三原组织的条件是组织点飞数是常数、每根经纱或纬纱上只有一个经（纬）组织点，其它均为纬（经）组织点（即Rj=Rw=R）。
7．制织平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
隐条隐格织物是采用不同捻向的强捻纱相间排列（对光线的反射不同）的设计方法，从而在织物表面形成隐条隐格效果。
稀密纹织物是在平纹织物中利用穿筘变化，从而改变了部分经纱的密度，可获得稀密纹外观效果。
8．写出下列织物的组织：府绸平纹，细平布平纹，单面纱卡其3/1↖斜纹，单面线卡其 3/1↗斜纹，棉横贡缎 5/3纬面缎，双面华达呢 2/2↗斜纹。
9．构成一个规则的缎纹组织应满足 Rj=Rw≥5 （6除外）、1＜S＜R－1 、 R与S互为质数。
10．平纹组织的平均浮长为 1 ,五枚缎纹组织的平均浮长为2.5 在两种织物原料、线密度相同的条件下, 缎纹组织较疏松。
11．织制平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
举出三种常见的平纹组织织物府绸、凡立丁、派力司。
12斜纹组织中，在经纬密度近似的情况下，增大经向飞数，可获得斜纹线倾斜角大于45°（增大）的斜纹组织，这种斜纹组织称为急斜纹组织。
13．制织府绸织物时，常采用的穿综方法为飞穿法。
隐条织物经纱采用不同捻向的纱线按一定的规律相间排列，在平纹织物表面会出现若隐若现的纵向条纹。
《织物组织学》习题集
8习题集《织物组织学》习题集（含思考题）苏州大学材料工程学院编制原组织及上机图习题：1.什么叫织物？丝织物按品种类型可分为哪几类？分类的原则是什么？2.分别说明下列叶名词的含义：织物组织、经组织点、纬组织点、经丝循环数、纬丝循环数、经向飞数、纬向飞数，浮长，经面组织，纬面组织，同面组织。
3.指出图1-1各组织图的完全经纬丝数：4.已知组织图1-2，作出第1、3、8根经丝的纵向切面图及第1、2根纬丝的横向切面图：5.论述影响平纹织物外观效应的因素。
6.绘出单双起平纹组织图各1张（经纬各二个完全循环）。
7.举例说明由平纹组织构成的丝织物。
8.说明用织造方法形成泡泡纱效应的原理。
9.试述平纹绉类织物形成绉效应，经纬丝的几种配合方法及不同的外观效应。
10、作出21↗、12↖、31↗、13↗、13↖的组织图：当经纬丝需加捻时，为使斜纹清晰，经纬丝宜用什么捻向。
11、作出下列缎纹组织图：35纬面缎纹，25经面缎纹，58经面缎纹，58纬面缎纹，图1-1图1-238经面缎纹，512纬面缎纹。
12、试作十枚缎纹所有可能构成缎纹组织的组织图？并写出分式表达式。
13、试述缎纹组织及织物特点？影响缎纹织物外观效应的因素是什么？在设计时应注意哪些问题？14、说明图1-3各组织图属于什么组织：并用分式来表示： 16、织物上机时，主要的穿综方法有几种：分别适用于哪些组织：17、已知织物来用分区穿综法，第一区为飞穿，4片综，第二区单山形穿，5片综，穿综排列比1：1。
求穿综循环，并画出穿综图。
18、已知组织图，如图1-4，试确定合理的空综图。
19、穿筘图中，每筘齿入数与哪些因素有关？怎样确定穿入数。
20、已知组织图，穿综图如图1-5，作出纹板图。
21、已知穿综图，纹板图如图1-6，作出组织图。
22、已知组织图，纹板图如图1-7，作出穿综图。
23、作出平纹组织采用四片综双龙骨的上机图。
图1-3图1-4（1） （2） 图1-5（1）（2）（3）图1-624、分别作出制织13↗，58经面缎纹织物的上机图。

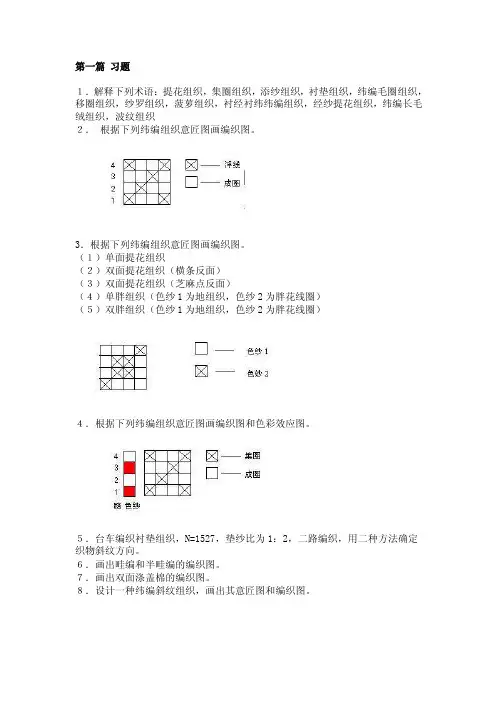

第一节针织物组织与产品设计-习题汇总
１．解释下列术语：提花组织，集圈组织，添纱组织，衬垫组织，纬编毛圈组织，移圈组织，纱罗组织，菠萝组织，衬经衬纬纬编组织，经纱提花组织，纬编长毛绒组织，波纹组织２．根据下列纬编组织意匠图画编织图。
3．根据下列纬编组织意匠图画编织图。
（１）单面提花组织（２）双面提花组织（横条反面）（３）双面提花组织（芝麻点反面）（４）单胖组织（色纱1为地组织，色纱2为胖花线圈）（５）双胖组织（色纱1为地组织，色纱2为胖花线圈）４．根据下列纬编组织意匠图画编织图和色彩效应图。
５．台车编织衬垫组织，N=1527，垫纱比为1：2，二路编织，用二种方法确定织物斜纹方向。
６．画出畦编和半畦编的编织图。
７．画出双面涤盖棉的编织图。
８．设计一种纬编斜纹组织，画出其意匠图和编织图。
１．根据下列单面纬编组织意匠图画编织图，并在四针道针织机上排列织针和三角。
２．在多针道针织机上设计一双面凸条织物，给出其编织图和织针及上下三角排列图。
３．在多针道针织机上设计一单面斜纹组织，给出编织图及织针和三角排列图。
４．在多针道针织机上设计一双面蜂窝网眼织物，给出其编织图和织针及上下三角排列图。
5．纬编选针机构主要有哪几种形式？各有何特点？6．某一单面提花轮圆机，机器的总针数N=1830，路数M=32，提花轮槽数T=120。
（１）最大设计花宽为多少？（２）段的横移数？（３）段的纵移横列？（４）画出段的作用顺序。
（５）设计花型（６）排提花轮钢米7．设计二色双面不完全提花组织意匠图B=18,H=18，在拨片式提花圆机上编织，M=72。
（１）排列提花片和色纱。
（２）排列上三角。
（３）给出各路拨片排列情况。
（４）第16横列第7纵行出错应是哪路的第几片拨片出错。
１．经编基本组织主要有哪些？写出他们的垫纱数码和垫纱运动图。
２．画出下列各组经编组织的垫纱图，指出其垫纱方向的异同或对称与否。
（１）（２）3．回答下列问题：（１）如果两梳均编织普通线圈（排除缺垫、衬纬和编链）如何确定同向或异向垫纱？（２）如果两梳编织时均正常编织，但有一梳为编链组织，如何确定同向或异向垫纱？（３）如何判别两梳正常编织普通组织时为对称垫纱？（４）如何变化二梳的编织因素以改变二梳组织形成织物的外观效应？（５）双梳空穿相同，形成孔眼组织时，如何确定孔眼的间距？4．采用红、蓝二种颜色的同种二梳原料，欲生产出二面异色的双梳经编组织，试设计：（１）织物工艺正面为红，工艺反面为蓝的单针床组织。
织物组织与结构练习题
《织物组织与结构》练习题一、织物分析1、得到织物实样以后，试述确定经纬纱原料及号数的可能方法和步骤。
2、试求65/35T/C涤棉混纺纱的公定回潮率。
3、分别将40S×40S棉府绸和40S×40S涤65/棉35府绸换算成号数表示。
4、将40S×40S，133×72棉府绸换算成公制表示。
5、混纺织物与交织物的区别是怎样的？6、分析一块织物，项目如下：织物经纬向和正反面、经纬纱密度、经纬缩率、经纬原料和织物组织。
二、上机图练习1、已知组织图和纹板图如下，试绘作穿综图，并指出属于何种穿综方法。
2、已知组织图和纹板图如下，试绘作穿综图，并指出属于何种穿综方法。
3、已知纹板图如下，穿综次序为：1、2、3、4、5、6、7、8、3、4、1、2、7、8、6、6，求组织图。
4、纹板图如图，用以下不同的穿综方法，各得出什么组织？（1）穿综次序为：1、2、3、4；（2）穿综次序为：1、2、3、4、1、2、3、4、3、2、1、4、3、2；这道题说明了什么？5、纹板图如下，穿综次序为：1、3、5、7、8、9、10、11、11、12、12、12、13、13、13、13、1、1、1、2、2、3、4、5、6、8、10、12；试绘作组织图。
6、如图所示是生产某织物的纹板图，经纱的穿综规律是：1、2、3、4、3、2、5、6、7、8、9、10，其组织图是怎样的？7、纹板图如图所示，穿综次序是：[（1、2）重复20次]、3、4、3、4、3、4、[（2、1）重复20次]、15、6、7、8、9、10、11、12；绘出花型布局概图。
三、织物组织（一）基础练习7、何谓织物的组织、完全组织及组织图？2、划出完全组织及注明完全经纬纱数：（二）原组织1、试举例6种不同风格的平纹织物：泡泡纱、派力司、乔其纱、双绉、烂花布、隐条呢，说明形成这种风格的原因。
2、试述原组织的特征。
3、R=5的原组织斜纹有几种，作图并注明表示符号。

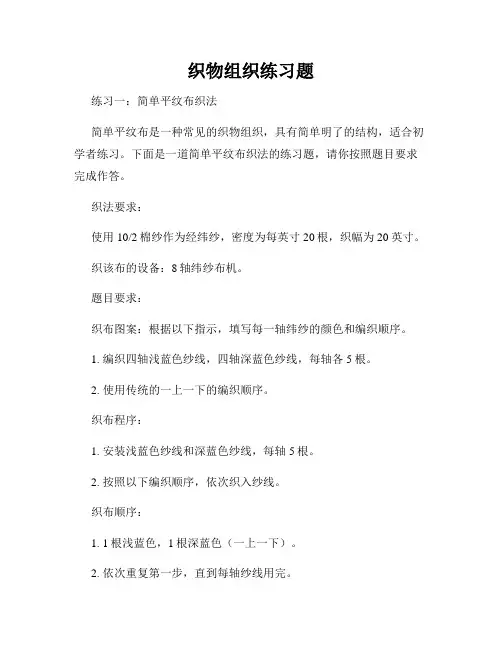

织物组织练习题
织物组织练习题练习一：简单平纹布织法简单平纹布是一种常见的织物组织，具有简单明了的结构，适合初学者练习。
下面是一道简单平纹布织法的练习题，请你按照题目要求完成作答。
织法要求：使用10/2棉纱作为经纬纱，密度为每英寸20根，织幅为20英寸。
织该布的设备：8轴纬纱布机。
题目要求：织布图案：根据以下指示，填写每一轴纬纱的颜色和编织顺序。
1. 编织四轴浅蓝色纱线，四轴深蓝色纱线，每轴各5根。
2. 使用传统的一上一下的编织顺序。
织布程序：1. 安装浅蓝色纱线和深蓝色纱线，每轴5根。
2. 按照以下编织顺序，依次织入纱线。
织布顺序：1. 1根浅蓝色，1根深蓝色（一上一下）。
2. 依次重复第一步，直到每轴纱线用完。
3. 结束时，使用栅格纸记录织布图案。
织布结果：完成织布后，请使用显微镜检查织物的纹理和结构，确保无明显的错误或缺陷。
练习二：提花织法提花织法是一种利用提花装置制造不同图案和纹理的织布方式。
下面是一道提花织法的练习题，请你按照题目要求完成作答。
织法要求：使用6/2草麻纱作为经纬纱，密度为每英寸10根，织幅为15英寸。
织该布的设备：提花织机。
题目要求：织布图案：根据以下指示，填写每一轴经纱的颜色和编织顺序。
1. 编织两轴绿色纱线，两轴棕色纱线，每轴各4根。
2. 使用提花织法织入花纹图案，图案为梅花。
织布程序：1. 安装绿色纱线和棕色纱线，每轴4根。
2. 根据梅花图案的设计，设置提花织机。
3. 按照设计，依次织入纱线。
1. 1根绿色，1根棕色（一上一下）。
2. 依次重复第一步，直到每轴纱线用完。
3. 结束时，使用栅格纸记录织布图案。
织布结果：完成织布后，请仔细观察织物的图案和纹理，检查是否符合设计要求。
练习三：提花织物疏密变化在织物设计中，经常使用变化的提花密度来创造独特的纹理效果。
下面是一道提花织物疏密变化的练习题，请你按照题目要求完成作答。
织法要求：使用8/2丝光弹力纱作为经纬纱，密度为每英寸16根，织幅为25英寸。
织物组织结构复习题10、11.docx
62.在平纹组织（10×10范围内）的基础上，按照5/2纬面缎纹组织的规律增加组织点，设计一个绉组织。
63.以1/2斜纹组织为基础，增加适当的组织点，设计一个绉组织。
（Rj=Rw=6）PS：最好用某个组织重叠上去64.以1 1 斜纹和六枚变则缎纹为基础组织，用增点法绘制绉组织的上机图。
3 165.以2/2经重平和1/2右斜纹为基础组织，经纱的排列比为1:1，用移绘法作绉组织的上机图。
Rj=两种基础组织的组织循环经纱数的最小公倍数*2=6*2=12Rw=两种基础组织的组织循环纬纱数的最小公倍数=1266.以2/1右斜纹和四枚破斜为基础组织，经纱的排列比为1:1，绘制绉组织的组织图。
Rj=两种基础组织的组织循环经纱数的最小公倍数*2=12*2=24Rw=两种基础组织的组织循环纬纱数的最小公倍数=1267.以3 1 右斜纹为基础组织，采用调整经纱次序的方法构成一个绉组织。
2 2123456781368247582513746基础组织68.用旋转法构作一个绉组织，基础组织自选，并说明应注意的问题。
8765432112345678应注意的问题：在选择基础组织时，一般选同面组织或每根纱线上经纬组织点相近的组织，同时组织循环不要太大，因为经旋转合并后组织循环经纬向各扩大了1倍，使所用的综页数增加，给上机带来一定的困难，基础组织组织循环一般小于6为宜。
69.70.说明利用省综设计法设计绉组织的步骤，并计算采用8页综设计时，如果每次提升4页，共有多少种提综方案。
（1）确定所需采用的综页数。
（2）确定组织循环图的范围。
（3）确定每次提升的综页数。
（4）确定每页综的提升规律，即纹板图。
（5）画穿综图。
根据题意，采用8页综设计，每次提4页，即C84=70 提综方案。
71.举例说明透孔组织织物外观形成孔眼的原因。
如图，第3、4根经纱及与纬纱交织，第6、1根经纱都是按平纹组织，其经纬组织点相反，因此3与4及6与1就不易互相靠拢。
织物组织学
织物组织学一、论述题1、毛巾组织形成毛圈的过程P131（1）当投入第一、第二两根纬纱时，打纬动程较小，称为短打纬。
（2）当投入第三根纬纱之后，筘将这三根纬纱一并推向织口，这时筘的打纬动程为全程，称为长打纬。
（3）第一、第二根纬纱在张紧地经的同一梭口内，因此当筘推动第三根纬纱时，能同时推动第一、第二两根纬纱一齐向前。
（4）这时毛经已与第一、第二两纬纱交织，第三纬带着与之相交织的毛经一齐沿着张紧的地经向织口移动。
这样毛经在被固定于底布中的同时，又在织物表面上形成毛圈。
2、化纤仿丝织物应注意的问题P269（1）在仿制丝绸织物时，除要求织纹清晰、手感爽滑、光滑如绸外，还应在组织配合、原料使用、色彩搭配上下功夫（2）仿丝绸织物一般使用平纹组织或以平纹组织为主的小提花组织，纱线以线密度低的细化纤长丝为主，配色要求彩度低、明度高，即用色应淡雅，不宜过于浓艳。
（3）为突出丝绸效果可使用两种对比色进行交织，以获得闪色效应，织物经纬密度不宜过小，否则会使织物过稀将削减闪色效应，削弱仿丝绸的风格。
二、简答题1、穿综原则:把浮沉交织规律相同的经纱穿入同一综片中，也可以穿入不同综页（列）中，而不同交织规律的经纱必须分穿在不同综页（列）内。
穿综图至少画一个穿综循环。
2、原（基本）组织满足的条件（1）组织点飞数是常数，即S=常数（2）每根经纱或纬纱上，只有一个经（纬）组织点，其他均为纬（经）组织点。
3、绉组织构成方法（1）增点法（2）以一种组织纱线移绘到另一种纱线间构成绉组织( 3）调整同一种组织的纱线次序构成绉组织（4）旋转法（5）省综设计法4、纱线的捻向配合对织物的影响当采用不同捻向的经纬纱进行交织时其经纬交织点在接触处纤维相互交叉，因此经纬纱间缠合性差，容易滑移，这种捻向配合的织物，其组织点因屈曲大而突出，纹路清晰，手感较松厚而柔软，其厚度比经纬纱同捻向的织物要厚，且在印染过程中吸色较好，染色均匀。
但当织物下机后，张力减小，由于纱线有退捻的趋势，所以有卷边现象，对稀薄织物来说，这种情况较为显著。
织物组织试题1
织物组织试题1一、填空（20分）1．组织图上，经纬交叉处称为。
2．原组织有、、三种。
3．平纹组织按起点不同可分为、两类。
4．上机图由、、、四部分组成。
5．角度斜纹的构成方式有、两种。
6．纬面缎纹读作↗读作。
7．花岗石组织是变化组织。
8．底片法作方格组织时必须选择。
9．透孔组织穿扣时应。
10．配色模纹是由、配合构成花型。
11．重组织是二组经纱一组纬重组织是一组经纱二组纬纱。
12．绒毛固接方式有、、三种方式。
13．毛巾组织的形成必须有、两个因数。
14．起绒组织分为、两种起绒组织。
15．组织是组织。
16．最简单的斜纹组织是，最简单的加强斜纹组织是。
最简单的复合斜纹组织是。
18．角度斜纹分为、两种，由、两个因数构成。
19．规则缎纹组织构成条件和。
20．山形斜纹的Kj 确定后,，则Rj= ，破斜纹Kj确定后,则Rj= 。
二、名词解释（20分）1．飞数2．浮长与平均浮长3．组织循环4．全起毛与半起毛5．毛倍三、在下列组织图的括号中填上组织名称（10分）( ) ( ) ( ) ( ) ( ) ( )( ) ( ) ( ) ( )四、求下列组织图的表组织、里组织和接结组织（10分）五、问答题（10分）1、透孔织物外观是如何形成的？2、织造双层织物的必要条件是什么？六、作图题（30分）1、以↗为基础组织，Kj=K=8的菱形斜纹组织图。
w2、作R=10的透孔组织的上机图。
3、作↗以为基础组织，从左→右投梭的管状组织的上机图，并作出剖面图。
织物组织试题1标准答案一、填空（20分，每空0.5分）1．组织点2．平纹、斜纹、缎纹3．单起、双起4．组织图、穿筘图、穿综图、纹板图5．织物密度、组织飞数6．五枚三飞纬面缎纹、五上三下右斜纹7．缎纹8．基础组织的起点9．组织循环数的一半10．组织、色纱11．经二重、纬二重12．”V”、“W”、“VW”13．组织配合、特殊机构14．经起绒、纬起绒15．平纹组织16．三枚斜纹、二上二下斜纹组织17．二上二下一上一下18．急斜纹、缓斜纹、非数、织物密度19． 1＜S＜R、S和R之间没有公约数20． Rj =2K-2， Rj=2Kj二、名词解释（20分，每题4分）1、飞数：同一组织中，同一系统、相邻两根纱线上相应的经或纬组织点之间所间隔的纬或经纱根数。
织物组织与结构练习题及答案
织物组织与结构一、填空题1．织物的上机图是表示织物上机织造工艺条件的图解，它包括组织图、穿筘图、穿综图、提综图（纹板图）四个部分。
2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示投入一根纬纱对应的一排纹钉孔，纵行表示表示一片（列）综。
3．穿综的原则是：把沉浮规律相同的经纱一般穿入相同的综片，也可以穿入不同的综片，沉浮规律不相同的经纱必需穿入不同的综片。
4．在上机图中，穿综图的每一横行表示一片综或一列综丝、每一纵行表示与组织图中相对应的一根经纱。
5．山形斜纹组织常采用照图穿法(山形穿法) 穿综方法,纵条纹组织常采用间断穿法穿综方法。
6．构成三原组织的条件是组织点飞数是常数、每根经纱或纬纱上只有一个经（纬）组织点，其它均为纬（经）组织点（即Rj=Rw=R）。
7．制织平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
隐条隐格织物是采用不同捻向的强捻纱相间排列（对光线的反射不同）的设计方法，从而在织物表面形成隐条隐格效果。
稀密纹织物是在平纹织物中利用穿筘变化，从而改变了部分经纱的密度，可获得稀密纹外观效果。
8．写出下列织物的组织：府绸平纹，细平布平纹，单面纱卡其3/1↖斜纹，单面线卡其3/1↗斜纹，棉横贡缎5/3纬面缎，双面华达呢2/2↗斜纹。
9．构成一个规则的缎纹组织应满足Rj=Rw≥5 （6除外）、1＜S＜R－1 、R与S互为质数。
10．平纹组织的平均浮长为 1 ,五枚缎纹组织的平均浮长为2.5 在两种织物原料、线密度相同的条件下, 缎纹组织较疏松。
11．织制平纹组织织物时，常采用的穿综方法有顺穿法、飞穿法。
举出三种常见的平纹组织织物府绸、凡立丁、派力司。
12斜纹组织中，在经纬密度近似的情况下，增大经向飞数，可获得斜纹线倾斜角大于45°（增大）的斜纹组织，这种斜纹组织称为急斜纹组织。
13．制织府绸织物时，常采用的穿综方法为飞穿法。
隐条织物经纱采用不同捻向的纱线按一定的规律相间排列，在平纹织物表面会出现若隐若现的纵向条纹。
织物组织学复习题
《织物组织学》复习题注：选择题会从以下面题中提炼出来。
一、填空1、织物是纺织纤维集合体中的一个大类产品，具有一定的长、宽度，而厚度相对于长、宽度是极其小的的片状物体。
2、传统的两向机织物是由经纱、纬纱两系统纱线在织机上相互交织而成的。
3、织物内经纱和纬纱相互交错或彼此沉浮的规律称为织物组织。
经、纬纱交叉处称为组织点。
当经纱浮在纬纱之上时称经组织点；当纬纱浮在经纱上面时称纬组织点。
经组织点和纬组织点的排列规律在织物中达到重复时的最小单元称为一个组织循环。
构成一个组织循环的经纱根数是组织循环经纱数，构成一个组织循环的纬纱根数是组织循环纬纱数。
4、机织物的上机图是表示表示织物上机织造工艺条件的图解，用以指导织物的上机装造工作。
上机图由组织图、穿筘图、穿综图和纹板图四部分组成。
5、穿综图是表示组织图中各根经纱穿入各页综片顺序的图解。
每一横行表示一页综片（或一列综丝），顺序由下向上排列；每一纵行表示与组织图对应的一根经纱。
穿综的原则是沉浮交织规律相同的经纱一般穿入同一片综片中，也可以穿在不同的综片中，而不同交织规律的经纱必须穿在不同的综片内。
穿综图最少画一个穿综循环。
常用的穿综方法有顺穿法、飞穿法、照图穿法、间断穿法、分区穿法。
6、穿综图中顺穿法适用于经纱循环少的组织和经密比较小的织物。
7、飞穿法是把所用综片划分为若干组，分成的组数等于经纱循环数或其倍数。
8、照图穿法中，当组织图左右对称时，其穿综图也左右对称，这种穿综方法又称为山形穿法。
9、织物中包含若干不同的组织或不同原料的经纱，彼此之间相间排列的，适用分区穿法。
10、间断穿综方法适用于由两种或两种以上组织左右并和的纵条或格子花纹。
11、分区穿综方法是指把综片分成前后若干区，经纱相间的穿入各区综片内。
12、穿筘图位于组织图与穿综图之间，用意匠纸上的两个横行表示相邻两筘齿，以横向方格连续涂绘符号表示穿入同一筘齿中的经纱根数。
13、穿筘的原则是穿筘图中每筘齿穿入数的多少应根据织物组织、经纱原料的性能、线密度、经纱密度及织物组织对坯织物要求而定，以不影响生产和织物外观为原则。
浙江理工大学.织物组织试题
浙江理工大学2006年硕士入学考试试题考试科目织物组织学代码：421一填空（30分）1.织物组织为3/1右斜纹，为使斜路清晰，则经线加_S__捻,纬线加___S_捻。
2.某经二重组织物,其穿综应采用分区穿法 ,提升次数多的经纱前区__,筘齿穿入数为_表里经排列比之和或其倍数____。
3.为使方格格纹清晰,若基础组织为5枚纬缎时,其基础组织应为相同起始点的_5枚纬面缎组织____。
4.某纱罗织物,采用金属绞综织制,绞转梭口时前基综和半综提升,开放梭口时__后基综、半综及后综____提升,普通梭口时地综__提升;5.起绒织物中,绒根固结方式有: v 型和__w____型;二、2 1 / 1 2右斜纹为基础组织,K j=K w=8,作菱形斜纹上机图(20分)R j=R w=2×8-2=14 R j=R w=2×5-2=8，K j=K w=5二题菱形斜纹上机图三题蜂巢组织上机图三、以1/4右斜纹为基础组织，作一简单蜂巢组织上机图，并标明或说明凹凸位置（20分）四、以3/5重平组织为基础组织，作透孔组织上机图，并标明孔眼位置，说明成孔原理（20分）五、某纬二重织物，其正反面均为5枚纬面缎纹，表纬：里纬=1：1，作上机图及第一表纬、第一里纬的剖面图（20分）六、某双层组织，表里组织均为3/3右斜纹，采用联合接结，接结组织自定，表里经纬排列比为1：1，作上机图及第1表经、第一里经，第一表纬、第一里纬的剖面图（20分）七、某双面毛巾织物，毛经、地经组织为2/1经重平，毛经：地经=1：1作上机图，经线剖面图，并说明哪一纬为长打纬（20分）答：第三纬为长打纬。
毛地组织毛巾织物上机图经线剖面图浙江理工大学2005年硕士入学考试试题考试科目织物组织学代码：421一填空（30分）1.织物组织为平纹，为使织物手感柔软，则经纬纱捻向应相同。
2.在设计纵凸条组织时,基础组织应选择______纬重平___类组织,固结组织应选择__平纹、1/2、2/1、2/2____类组织。
德州学院《织物组织》习题
德州学院《织物组织》习题第1章织物概述1. 什么是织物、织物结构、织物组织？2. 什么是组织点、经组织点、纬组织点？3. 什么是组织点飞数？经向飞数？纬向飞数？4. 什么是组织循环、组织循环经纱数、组织循环纬纱数？5. 什么是同面组织、异面组织、经面组织和纬面组织？第一章习题答案1.织物：是由某种纤维纺成具有一定细度的纱线（或长丝）以一定的紧密度和交织规律交织而成的。
它具有某种使用性能和外观风格，能适应某种用途的需要。
织物结构：指经纬纱在织物中的几何形态，即织物内经纬纱的配合关系。
织物组织：在织物中，经纬纱相互交错或彼此沉浮的规律。
2.组织点：织物中，经纱和纬纱由于相互沉浮而重叠之处，称为组织点。
经组织点：织物中，经纱浮在纬纱之上的组织点。
纬组织点：织物中，纬纱浮在经纱之上的组织点。
3.组织循环（完全组织）：当经组织点和纬组织点的浮沉规律达到循环时的组织称为组织循环（或称完全组织）。
经纱循环数：构成一个组织循环的经纱根数。
纬纱循环数：构成一个组织循环的纬纱根数。
4.同面组织：织物组织中，正面和反面的经组织点数等于纬组织点数的组织称为同面组织。
异面组织：织物组织中，正面和反面的经组织点数不等于纬组织点数的组织称为异面组织。
经面组织：织物组织中，正面的经组织点数多于纬组织点数的组织称为经面组织。
纬面组织：织物组织中，正面的纬组织点数多于经组织点数的组织称为纬面组织。
第2章三原组织1. 原组织包括哪几种？原组织的基本特征是什么？2.平纹组织的结构特点是什么？3.斜纹组织的结构特点是什么？4.缎纹组织的结构特点是什么？5.简述斜纹组织的斜向与纱线捻向的关系？6.画出3斜纹的组织图。
1斜纹织物的上机图（要求采用反织法）。
7．试画出采用S捻股线制织318.构成原组织段纹的必要条件是什么？9. 试作8枚缎纹可能构成的所有缎纹的组织图。
10.试设计5枚缎纹组织织物，并希望织物表面光洁平整，不显斜纹效应。
条件如下：（1）经面缎纹采用S捻股线做经纱；（2）纬面缎纹采用Z捻单纱做纬纱。
织物组织结构复习题5-6
8。
试绘制2/3及4/3变化经重平组织的组织图。
9。
试作2 1 及4/2变化纬重平的上机图，要求综框的负荷尽量相同.2 110.试作3 1 、3 2 1 1 变化方平组织的组织图。
2 2 2 1 1 311。
织制Rj=Rw=4的半线斜纹织物，可以选择几种较合理的组织？试作组织图。
3种,纬纱为z捻单纱，经纱为s捻股线。
12。
说出组织循环等于5的所有可能的复合斜纹组织，并用分式表示。
2 1 1 11 12 1左、右斜纹 左、右斜纹13。
试作下列加强斜纹的组织图。
(1）2/3右斜纹 （2）3/5右斜纹 (3)4/3左斜纹14。
分别绘制下列急斜纹组织图。
（1）5 3 4 右斜纹为基础组织，Sj=2；1 1 3（2)5 1 1 左斜纹为基础组织,Sj=-3。
3 3 315。
已知某织物的基础组织为221511右斜纹，经纬纱密度为133根/10cm ×72根/10cm,其斜纹倾斜角度为74°，试作织物的组织图（tan74°=3.5）根据tanθ=（Pj*Sj)/（Pw*Sw）,所以tanθ=（133＊Sj)/(72*Sw)=3。
5，得Sw:Sj=2其中Sw取1，Sj取2。
有如下组织图：16。
绘制以4 1 1 5 右斜纹为基础,织物经纬密度近似，斜纹线倾斜角度63°的急斜1 1 1 4纹组织上机图。
根据tanθ=（Pj*Sj）/(Pw*Sw),Pj/Pw=1所以tanθ=Sj/Sw=1.96，其中Sw取1，Sj取2。
上机图如下：17.绘制以4/3左斜纹为基础，Sw=2的缓斜纹组织图。
18.说明影响角度斜纹倾斜角度的因素有哪些？影响角度斜纹倾斜角度的因素有：经纬纱密度和经纬向飞数.第三版16。
试述平纹变化组织的变化方法，常用的有哪些?在平纹组织的基础上，沿着经(纬）纱的一个方向延长组织点，得到重平组织，或经纬两个方向同时延长组织点,得到方平组织.经重平、变化经重平、纬重平、变化纬重平、方平、变化方平、复杂变化方平.第三版19。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8习题集《织物组织学》习题集（含思考题）苏州大学材料工程学院编制原组织及上机图习题：1.什么叫织物？丝织物按品种类型可分为哪几类？分类的原则是什么？2.分别说明下列叶名词的含义：织物组织、经组织点、纬组织点、经丝循环数、纬丝循环数、经向飞数、纬向飞数，浮长，经面组织，纬面组织，同面组织。
3.指出图1-1各组织图的完全经纬丝数：4.已知组织图1-2，作出第1、3、8根经丝的纵向切面图及第1、2根纬丝的横向切面图：5.论述影响平纹织物外观效应的因素。
6.绘出单双起平纹组织图各1张（经纬各二个完全循环）。
7.举例说明由平纹组织构成的丝织物。
8.说明用织造方法形成泡泡纱效应的原理。
9.试述平纹绉类织物形成绉效应，经纬丝的几种配合方法及不同的外观效应。
10、作出21↗、12↖、31↗、13↗、13↖的组织图：当经纬丝需加捻时，为使斜纹清晰，经纬丝宜用什么捻向。
11、作出下列缎纹组织图：35纬面缎纹，25经面缎纹，58经面缎纹，58纬面缎纹，图1-1图1-238经面缎纹，512纬面缎纹。
12、试作十枚缎纹所有可能构成缎纹组织的组织图？并写出分式表达式。
13、试述缎纹组织及织物特点？影响缎纹织物外观效应的因素是什么？在设计时应注意哪些问题？14、说明图1-3各组织图属于什么组织：并用分式来表示： 16、织物上机时，主要的穿综方法有几种：分别适用于哪些组织：17、已知织物来用分区穿综法，第一区为飞穿，4片综，第二区单山形穿，5片综，穿综排列比1：1。
求穿综循环，并画出穿综图。
18、已知组织图，如图1-4，试确定合理的空综图。
19、穿筘图中，每筘齿入数与哪些因素有关？怎样确定穿入数。
20、已知组织图，穿综图如图1-5，作出纹板图。
21、已知穿综图，纹板图如图1-6，作出组织图。
22、已知组织图，纹板图如图1-7，作出穿综图。
23、作出平纹组织采用四片综双龙骨的上机图。
图1-3图1-4（1） （2） 图1-5（1）（2）（3）图1-624、分别作出制织13↗，58经面缎纹织物的上机图。
25、格塔夫绸基本组织为平纹，内经丝数为7200根，钢筘内帽119厘米。
经组合为（26)2/822201T S T D ⎪⎪⎪⎭⎫ ⎝⎛⨯桑蚕丝熟色。
若分别采用3穿筘和2穿筘，作上机图。
26、试述分析织物的步骤。
27、试述织物的分析方法：根据样品分析织物的组织：画出组织图。
28、分别作出电力纺、美丽绸、素软缎织物，在织造时的上机图。
思考题1、试分别说明机织物与机织物组织的概念。
2、 试选用一上机图，分别说明下列名词:（１）经纱循环数R j （2） 纬纱循环数R w （3）穿综循环数。
3、上机图的构成，各个组成部分的作用?4、主要的穿综方法有几种?分别适用于那些组织?各有什么特点?5、什么是复列式综框?为什么要采用复列式综框?6、穿筘图中的筘齿穿入数，一般与什么有关，怎样确定筘穿数?7、纹板图（又称提综图）的作用是什么?在踏盘式织机上由什么构件来实现提综图的作用? 在多臂机上又是什么构件来实现提综图的作用? 8、试作高支府绸织物织上机图，用综数分别为:（１）4片 （2） 6片 （3）8片9、2/2↗斜纹组织的纹板图为图1.1（a ）和（b ），求作相应的上机图，并说明它们采用何种穿综方法。
（1）（2）图1-7（a ） (b)图1.1 图1.210、已知组织图如图1.2，试完成上机图，并简要说明采用这种穿综方法的原因。
11、你认为图1.3的上机图中的穿综是否合理，能否采用更简单的穿综方法？图1.312、什么是三原组织，构成三原组织的条件是什么?13、写出下列各织物组织的分式表示法：府绸、平布、塔夫绸、单面华达呢、单面纱卡、横贡缎、直贡呢、美丽绸、电力纺、双皱、乔其。
14、举例说明由平纹组织构成的棉、毛、丝、麻织物，以及影响平纹织物外观效应的因素。
15、在设计斜纹组织织物时，怎样确定斜纹的方向使斜纹清晰?16、构成合理的棉横贡锻的组织是什么?为什么?17、求解5枚、8枚、12枚、16枚缎纹组织的正确飞数。
18、绘图说明斜纹组织、缎纹组织正反面组织间的关系。
19、试比较平纹、三枚斜纹和五枚缎纹组织的平均浮长，并由平均浮长大小不同说明三原组织的松紧差异。
20、比较三原组织的特性差异。
变化组织习题：1、试述平纹变化组织的变化方法2、分别作出22经重平、12变化经重平、24变化经重平的上机图及纵向切面图。
3、分别作出22纬重平、12变化纬重平、66纬重平的上机图及横向及纵向切面图。
4、作出24变化方平，112132变化方平的组织图。
5、分别绘作21133211变化经重平，变化纬重平和变化方平的组织图。
6、斜纹变化组织的变化方法主要有哪些？7、作出下列加强斜纹组织图：32↗；43↗；42↖；53↖；54↗ 8、绘用下列复合斜纹组织图：（1）2312↗（2）3223↗（3）211311↖（4）1222↗（5）111211↖（6）221411↗（7）1131↖（8）213423↗（9）1331↖（10）221411↖ 9、按下列已知条件，分别作出经山斜纹的上机图 （1）基础组织为3221斜纹，序数j K 为12。
（2）基础组织为2121斜纹，序数j K 为9。
（3）基础组织为32斜纹，完全经丝数j R 为10。
（4）基础组织为22斜纹，完全经丝数j R 为12。
10、以121211斜纹为基础组织，以10根经丝构成右斜，8根经丝构成左斜，5根经丝构成右斜，7根经丝构成左斜的规律排列经丝，绘作经山形斜纹的组织图： 11、绘作纬山形斜纹组织的上机图 （1）基础组织为1221斜纹，序数W K 为10。
（2）基础组织为3221斜纹，序数W K 为8。
（3）基础组织为3/3斜纹，完全纬数W R 为24。
12、作出经锯齿斜纹组织的上机图 （1）基础组织为1221斜纹，序数j K 为8，锯齿飞数S '为4。
（2）基础组织为3221，序数j K 为8，锯齿飞数S '为2。
13、作纬锯齿形斜纹组织的组织图： （1）基础组织为1232斜纹，序数W K 为8，锯齿飞数S '为4。
（2）基础组织为2121斜纹，序数W K 为6，锯齿飞数S '为2。
14、分别按下列条件，绘作菱形斜纹的上机图。
（1）基础组织为2112斜纹，序数j K =12，W K =10。
（2）基础组织为2131斜纹，序数j K =W K =13。
（3）基础组织为1112斜纹，完全循环数j R =20，W R =16。
15、以122221斜纹为基础组织，序数j K 为5，绘作经破斜纹组织的上机图。
16、4/4斜纹为基础组织，按连续4根经丝构成右斜纹，连续2根经丝构成左斜纹的规律排列经丝，作破斜纹组织上机图。
17、以213312斜纹为基础组织，序数K=12，分别作出经破斜纹和纬破斜纹组织的组织图。
18、作出四枚经破斜纹和四枚纬破斜纹组织的组织图，并用分式来表示。
19、为使破斜纹组织物外观的人字形分界清晰，选用什么基础组织较合适。
20、绘作急斜纹组织图。
（1）以322441↗为基础组织，经向飞数j S =2。
（2）以6321↗为基础组织，经向飞数j S =3。
（3）以11224141↗为基础组织，经向飞数j S =2。
21、绘作缓斜纹组织图： （1）基础组织为3361↗，纬向飞数W S =2。
（2）基础组织为6321↗，纬向飞数W S =2。
22、以132441↗为基础组织，若织物纬密度相同，绘作斜纹倾斜角为63°的急斜纹组织图。
23、以121611↗为基础组织，若织物纬密度相等，作出斜纹倾斜角为20°的缓斜纹组织图。
24、以1361↗为基础组织，若经向飞数j S =4，经丝密度j P =2倍纬丝密度W P 。
求该织物的斜线倾斜角度。
25、以3131斜纹为基础，设计一个完全经丝数j R =48的经曲线斜纹组织图。
26、2141斜纹为基础组织，自行设计一经曲线斜纹组织图。
27、以1/4为基础组织，作一沿着横向过渡纬面→经面→纬面的阴影斜纹组织图。
28、绘作十枚加强缎纹组织上机图。
29、以12/7纬面缎纹为基础，用分解纬向飞数的方法，构作变则缎纹组织图。
30、以10/3纬面缎缎纹为基础组织，用分解经向飞数的方法，构作变则缎纹组织的上机图。
31、以10/3纬面缎纹为基础组织，用丝线变换法作j R =W R =10的变则缎纹组织图。
32、以8/5纬面缎纹为基础组织，沿着横向由纬面过渡到经面，作阴影缎纹组织图。
33、试采用2/2斜纹为基础组织，构作具有四条斜纹线的芦席斜纹组织图。
34、试用3/3斜纹为基础组织，构作具有三条斜纹线的芦席斜纹组织图。
35、以十五枚纬面缎纹为基础组织，设计一花岗石组织图。
思考题 1、 试述平纹变化组织与平纹组织在织物外观、织物性能及上机工艺等方面的同异之处。
2、欲突出平纹变化组织的织物外观，可采取哪些措施？举例说明。
3、试述仿麻效应的复杂变化方平组织的构作方法。
4、试述在制作加强缎纹时应注意的问题。
5、举例说明缎纹变化组织在织物中的应用，并简述其织物的风格特征。
6、试述重缎纹组织的特性，和在实际应用中应采取的措施。
联合组织习题1、试以八枚经面缎纹组织和平纹组织为基础，构作一纵条纹组织上机图（组织循环大小自定）并指出相应织物的表面效应及上机特征。
2、某织物以1/2斜纹和2/1斜纹为基础组织构成纵条纹，经密为500根/10厘米，每条纹宽度为1.2厘米，作上机图。
3、某纵条纹织物，第一纵条为平纹，宽1.4厘米，经密480根/10厘米，筘齿穿入数为2，第二纵条为5/3纬面缎纹，宽2.1厘米，经密720根/厘米，筘齿穿入数为3，试计算经纬循环数，并绘上机图。
4、某纵条纹织物，每纵条的组织，经密，条纹宽度及筘齿穿入数如下：第一条：平纹，经密为32根/厘米，条纹宽度为1厘米，筘止穿入数为2。
第二条：5/3缎纹，经密46根/厘米，条纹宽度为4厘米，筘齿穿入数为3。
第三条：平纹，经密为32根/厘米，条纹宽度为1.4厘米，筘齿穿入数为2。
第四条：5/3缎纹，经密46根/厘米，条纹宽度为0.6厘米，筘齿穿入数为3。
求织物的经密，并作上机图5、以八枚经面缎纹和八枚纬面缎纹为基础组织，构作一纵条纹组织图。
（组织循环大小自定）。
6、以八枚缎纹为基础组织，作出正反八枚缎纹的方格组织图，图中各区为8根经丝和8根纬丝。
7、以四枚破斜纹为基础组织，作出正反破四枚的方格组织图，图中各区为8根经丝和8根纬丝。
8、以2/2经重量平和2/2纬重平组织为基础，根据模纹图3-1，作一方格组织图。
图中各区为8根经丝和8根纬丝。
9、以3/3斜纹为基础组织，按图3-1所示纹样，作一各区为8根经丝和8根纬丝的方格组织上机图。
