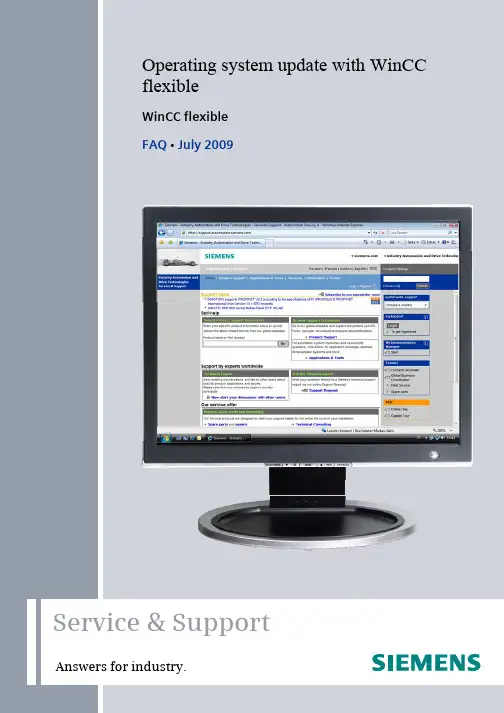

WinCC_flexible2008.pdf
Service & SupportOperating system update with WinCCflexibleWinCC flexibleFAQ y July 2009QuestionThis entry originates from the Service&Support Portal of Siemens AG,Sector Industry, Industry Automation and Drive Technologies. Theconditions of use specified there apply (/nutzungsbedingungen).Go to the following link to download this document./WW/view/de/19701610QuestionHow do you do an operating system update (OS update) on operatorpanels with WinCC flexible?AnswerFollow the instructions and notes listed in this document for a detailedanswer to the above question.OS_Update_WinCC_flexibleContentsContents1Operating system update with WinCC flexible (4)1.1Operating system update (OS update) (4)1.2Resetting the operating system to the factory settings (booting) (6)1.3Resetting the operating system to the factory settings via Ethernet connection8 2Additional information (12)2.1Cable connection between PC and operator panel (12)2.1.1Operating system update (12)2.1.2Resetting the operating system to the factory settings (booting) (12)2.2Set the image path / file in ProSave (14)2.3Determining the MAC address (15)3Problem Analysis (16)3.1Disconnected connection when using the RS232/PPI multimaster cable (16)3.2Check box not available in ProSave (16)3.3Error message during the transfer of the configuration (16)3.4MP 377 "Reset to factory settings" (booting) (16)3.5 A connection to the operator panel cannot be established (17)3.5.1Check transmission type and address on the operator panel (17)3.5.2Check cable connection and connector (18)3.5.3Check the PG/PC interface on the configuration computer (19)4History (20)OS_Update_WinCC_flexible1 Operating system update with WinCC flexible1 Operating system update with WinCC flexibleBelow is a summary of how to do an operating system update with WinCCflexible.•The operating system of the operator panel depends on the version of WinCC flexible used.You should do any operating system update whenever the operatingsystem of the operator panel does not match the software version used.Information on this is available in section 1.1.•If no operable operator panel image exists on the operator panel, you can only update the operating system by means of a reset to factorysettings.Information on this is available in section 1.2 and section 1.3.•If you have questions on establishing the connection or problems with the operating system update, please refer tochapter 2 and chapter 3 respectively.1.1 Operating system update (OS update)Please proceed as follows to perform an operating system update.Table 1-1No. Procedure1. Setting the PG/PC interfaceIn the SIMATIC Manager, you select the menu command Tools > SetPG/PC Interface... and set interface parameter assignment used, forexample, CP 5512 (PROFIBUS).2. Make transfer settings on the operator panelMake the corresponding transfer settings on the operator panel and thenswitch the operator panel to Transfer mode.3. Establish cable connectionConnect the operator panel to the PG/PC with an appropriate connectioncable(according to the transfer setting selected).4. Configuring WinCC flexibleOpen the WinCC flexible configuration.5. Set transfer modeIn the menu bar, select the menu"Project > Transfer > Transfer settings...".Make the following settings in the dialog displayed.Then click the "Apply" button.OS_Update_WinCC_flexible1 Operating system update with WinCC flexibleNo. Procedure6. Execute the OS updateIn the WinCC flexible menu bar, select the menu"Project > Transfer > Update operating system..."("Project > Transfer > OS Update...").The "ProSave" menu item "OS Update" opens.ProSave automatically adopts the transfer settings you made in Point 5.Note:Make sure that the correct Image path is set.This applies, in particular, if WinCC flexible and ProTool are installedjointly on your computer. (see also section 2.2).7. Click on the "Device status" button.A connection is established between "ProSave" and the "operator panel".8. After the connection has been established successfully, the currentimage version of the operator panel is displayed.Click on the "Update OS" button. The operating system update is started.9. Transfer the projectAfter the installation is complete, the "Control Panel" is displayed on theoperator panel.For a subsequent project transfer, you first make the required transfersettings.In the case of Touch operator panels, you should calibrate the screenbeforehand under"Control Panel > OP > Touch".10. Now you can transfer the configuration.OS_Update_WinCC_flexible1 Operating system update with WinCC flexible1.2 Resetting the operating system to the factory settings (booting)Proceed as follows to reset an operator panel to the factory settings.Table 1-2No. Procedure1. Backup of licenses and authorizationsBefore resetting your operator panel to the factory settings, make surethat there are no licenses or authorizations on the operator panel.Information on this is available inEntry ID: 270052152. Set the PG/PC interfaceFor the "Reset to factory settings" function, the only setting you have tomake in the PG/PC interface is for the transfer type "Ethernet".In the SIMATIC Manager, you select the menu command "Tools > SetPG/PC Interface...". Set the interface parameters used to "TCP/IP ->Your network card".3. Make transfer settings on the operator panelNo transfer settings need to be made on the operator panel.4. Switch off the power supply for the operator panel.5. Establish cable connectionConnect the operator panel to the PG/PC with an appropriate connectioncableNote:If you reset the operating system to the factory settings, you cannot useall the communication connections and cables.Information on which cable you can use for which operator panel isavailable in section 2.1.2.6. Configuring WinCC flexibleOpen the WinCC flexible configuration.7. Set transfer modeIn the menu bar, select the menu"Project > Transfer > Transfer settings...".You must set "serial" or "Ethernet" for the transfer type depending on theoperator panel used.Then click the "Apply button".Note:If you reset the operating system to the factory settings, you cannot useall the communication connections and cables.Information on which cable you can use for which operator panel isavailable in section 2.1.2.8. Resetting to the factory settingsIn the WinCC flexible menu bar, select the menu"Project > Transfer > Update operating system..."("Project > Transfer > OS Update...").The "ProSave" menu item "OS Update" opens.OS_Update_WinCC_flexible1 Operating system update with WinCC flexibleNo. ProcedureProSave automatically adopts the transfer settings you made in Point 6.Note:Make sure that the correct Image path is set.This applies, in particular, if WinCC flexible and ProTool are installedjointly on your computer. (see also section 2.2).9. Check the "Reset to factory settings" check box or "Boot" check box (inearlier versions of ProSave).If you have specified "Ethernet" as the connection parameter, then youenter the "MAC address" of the operator panel here.Refer to section 2.3 for how to determine the MAC address.Note:If the "Reset to factory settings" check box is not displayed, refer tosection 3.2.10. Click on the "Update OS" button and switch the operator panel back on.A connection is established between "ProSave" and the operator paneland the operating system update is started.11. After transfer of the data, "ProSave" requests you to reboot the operatorpanel (switch off and on).The operator panel then performs additional installation steps.12. Transfer the projectAfter the installation is complete, the "Control Panel" is displayed on theoperator panel.For a subsequent project transfer, you first make the required transfersettings.In the case of Touch operator panels, you should calibrate the screenbeforehand under"Control Panel > OP > Touch".13. Now you can transfer the configuration.OS_Update_WinCC_flexible1 Operating system update with WinCC flexible1.3 Resetting the operating system to the factory settings viaEthernet connectionBelow we take the example of an MP 377 Touch to show how to reset anoperator panel to the factory settings via Ethernet.Note MP 377 operator panels with the Image version installed forWinCC flexible 2008 and higher (Image version as fromV01.00.02.00_01.83) have the new parameter "Prepare for Reset".More information on this is available inEntry ID: 35677293Table 1-3No. Procedure1. Backup of licenses and authorizationsBefore resetting your operator panel to the factory settings, make surethat there are no licenses or authorizations on the operator panel.Information on this is available inEntry ID: 270052152. Assign IP addressAssign a unique IP address to your PG/PC and your operator panel.Make sure that the IP addresses are in the same subnetwork.Sample PG/PCIP: 192.168.0.200Subnetwork: 255.255.255.0Sample operator panelIP: 192.168.0.210Subnetwork: 255.255.255.0More information of how to establish an Ethernet connection between aPG/PC and an operator panel is available in Entry ID: 23800567OS_Update_WinCC_flexible1 Operating system update with WinCC flexibleOS_Update_WinCC_flexibleNo.Procedure 3. Set the PG/PC interfaceIn the SIMATIC Manager, you select the menu command "Tools > Set PG/PC Interface...".Set the interface parameters used to"TCP/IP -> Your network card ".4.Make transfer settings on the operator panel No transfer settings need to be made on the operator panel. 5.Keep a record of the operator panel's MAC address. Refer to section 2.3 for how to determine the MAC address. 6.Switch off the power supply for the operator panel. 7. Establish cable connectionConnect the operator panel and the PG/PC using an Ethernet cable (cross-over or patch cable).8. Configuring WinCC flexibleOpen the WinCC flexible configuration.9.Set transfer modeIn the menu bar, select the menu"Project > Transfer > Transfer settings..." and select "Ethernet" for the transfer type.Specify a unique IP address and then click on the "Apply button".1 Operating system update with WinCC flexibleOS_Update_WinCC_flexibleNo.Procedure 10. Resetting to the factory settingsIn the WinCC flexible menu bar, select the menu"Project > Transfer > Update operating system..."("Project > Transfer > OS Update...").The "ProSave" menu item "OS Update " opens.ProSave automatically adopts the transfer settings you made in Point 8.Note:Make sure that the correct Image path is set.This applies, in particular, if WinCC flexible and ProTool are installed jointly on your computer (see also section 2.2).11.Check the "Reset to factory settings " check box or "Boot" check box (in earlier versions of ProSave).The "MAC address" option field is then displayed.Enter the operator panel's "MAC address" here.Note:If the "Reset to factory settings " check box is not displayed, refer to section 3.2.Click on the "Update OS " button and switch the operator panel back on.A connection is established between "ProSave" and the operator panel.1 Operating system update with WinCC flexibleNo. Procedure12. You will then receive a security warning.Acknowledge it with "Yes" if you have no licenses installed on the panel.If you acknowledge with "Yes", the process continues.The memory is deleted and the selected data is transferred.13. Transfer the projectAfter the installation is complete, the "Control Panel" is displayed on theoperator panel.For a subsequent project transfer, you first make the required transfersettings.For Touch operator panels, you should calibrate the screen beforehandunder"Control Panel > OP > Touch".14. Now you can transfer the configuration.2 Additional information2 Additional information2.1Cable connection between PC and operator panel2.1.1Operating system updateWhen performing an operating system update, you can use all thecommunication connections supported by your operator panel.2.1.2 Resetting the operating system to the factory settings (booting) If you reset the operating system to the factory settings, you cannot use all the communication connections and cables.Information on which cable you can use for which operator panel is available in the table below.Table 2-1Operator panelRS 232 Zero modemcableRS232/PPI MultimastercableUSB/PPI Multimastercable PN PtP Cross PN Ethernet 6ES7 901- 1BF00-0XA0 6ES7 901-3CB30-0XA0 6ES7 901- 3DB30-0XA06XV1 870-3RH20 *)Standard Ethernet CAT5OP 73 micro -- X X -- -- TP 170 micro -- X -- -- -- TP 177 micro --XX -- --C7-635OP / TP X -- -- -- -- C7-636 Key / Touch X -- -- -- -- OP 73 -- X X -- -- OP 77A --XX -- --OP 77B X -- -- -- -- TP 170A X -- -- -- -- TP 177A -- XX -- --OP 170B X -- -- -- --OP 177B -- X -- -- -- TP 170B X -- -- -- -- TP 177B -- X -- -- -- OP 270 X -- -- -- -- OP 277 -- X -- -- -- TP 270 X -- -- -- -- TP 277 -- X -- -- -- MP 270 X -- -- -- -- MP 277 -- X -- -- -- MP 370 X -- -- -- --MP 377 ------XXMobile Panel 170X -- -- -- --2 Additional informationOperator panelRS 232 Zero modemcableRS232/PPI MultimastercableUSB/PPI Multimastercable PN PtP Cross PN Ethernet 6ES7 901- 1BF00-0XA0 6ES7 901-3CB30-0XA0 6ES7 901- 3DB30-0XA06XV1 870-3RH20 *)Standard Ethernet CAT5Mobile Panel177-- X -- -- -- Mobile Panel 277--X -- -- --KTP400 Basic mono ON -- -- -- X XKTP600 Basic color DP --XX -- --KTP600 Basic color PN -- -- -- X X KTP600 Basic mono PN -- -- -- X XKTP1000 Basic DP --XX -- --KTP1000 Basic PN -- -- -- X X TP1500 Basic PN-- -- -- XX*)For the RS232/PPI multimaster cable, you set DIP switches 1 to 3 according to the baud rate selected in ProSave. DIP switches 4 to 8 must all be set to ZERO.2 Additional information2.2 Set the image path / file in ProSaveIn the following cases, you must change the image path or the image file accordingly:1. After you have set the ProTool image path for the operator paneldisplayed, you must set the image path for WinCC flexible if you now wish to use the same operator panel in WinCC flexible. 2. If you need an earlier version of Image than the one currently displayed.Notes:• The image path setting is device-related. The setting is retained for the selected panel type after ProSave is closed.•Beforehand, make sure that the correct Image path is set. This applies, in particular, if WinCC flexible and ProTool are installed jointly on your computer.In order to set the image path in ProSave, click the button to the right of the image path and browse through the folder tree to specify the folder path in which the image files are located.In the folders you find the image files required for the respective operator panel.Figure 2-12 Additional informationSample image path in WinCC flexibleC:\Program Files\Siemens\SIMATIC WinCC flexible\WinCC flexibleImages\Operator panel...Note The Image version of the operator panels depends on the version of WinCC flexible used.More information on the interrelation between WinCC flexible and theversion designations is available at the following link:/WW/view/de/217423892.3 Determining the MAC addressOperator panels that use "Ethernet" as a connection for executing the"Reset to factory settings" functionneed to have the MAC address specified in order to execute the function.You can determine the operator panel's MAC address as follows.•The MAC address is printed on the back of the operator panel (e.g.MAC-ADD.: 00-0E-8C-84-1F-87).•When you switch on the operator panel, the MAC address is displayed during startup.•Via the "Control Panel" of the operator panel.TP/OP/MP/Mobile Panel: Control Panel > OP > DeviceKTP/TP1500 Basic Panels:Control Panel > Profinet > Device3 Problem Analysis3Problem Analysis3.1Disconnected connection when using the RS232/PPI multimaster cableIf the connection is disconnected when updating the operating system, set a lower bit rate.If you are using high bit rates, then you must implement the RS232/PPI multimaster cable with "E-Stand 03" (development status 03) or higher.3.2 Check box not available in ProSaveIf the check box "Reset to factory settings" is not displayed, then recheck the connection settings made in ProSave. It is possible that the operator panel does not support the transfer type required for this option. Refer here to Table 2-1 in section 2.1.2.3.3 Error message during the transfer of the configurationYou have changed the operating system of your operator panel and during transfer of the configuration you receive the message that the operating system version of the operator panel does not match the software version used.In this case, prior to updating the operating system, check that the image path has been set correctly and that you have selected the correct image file. Refer here to section 2.2.Example of an error message in WinCC flexible 2008.Figure 3-13.4 MP 377 "Reset to factory settings" (booting)If the MP 377 operator panel cannot be reset to the factory settings, then check the Image version of the MP 377.MP 377 operator panels with Image version as fromWinCC flexible 2008 (Image version as from V01.00.02.00_01.83) installed have the new parameter "Prepare for Reset". In this case refer to Entry ID: 35677293.3 Problem Analysis3.5 A connection to the operator panel cannot be establishedSome points are given below, which you should check if no connection isestablished between the operator panel and the configuration computer. 3.5.1 Check transmission type and address on the operator panelCompare the transfer settings on the operator panel with those on theconfiguration computer.Example:Configuration computer specificationTransfer via PROFIBUS;Panel address 10Make sure that "Panel is the only master on the bus" is checked for thetransfer settings on the operator panel.Figure 3-2More information on the topic of "transfer settings" is at the following link./WW/view/de/238024043 Problem Analysis3.5.2 Check cable connection and connectorMPI/PROFIBUS cablePlease check the following points:•Cable connection between the operator panel and the configuration computer.•Check the cable for damage.•Bus connector especially the connection of the terminating resistors.–Terminating resistors ON/OFF.The following guideline value applies:•Bus terminating resistor OFF:–Bus connector with "two" cables connected.•Bus terminating resistor ON:–Bus connector with "one" cable connected.More information on the topic of "bus terminating resistors" is available atthe following link./WW/view/de/187276RS232/PPI multimaster cableWhen using an RS232/PPI multimaster cable, please note the switchsettings.Refer here to the entry at the following link:/WW/view/de/16532946Ethernet cableUse a "crossed" Ethernet cable for the connection between a PG/PC andan operator panel.If you use a "patch" cable, you need a switch in addition.3 Problem Analysis3.5.3 Check the PG/PC interface on the configuration computerCheck the PG/PC interface on your configuration computer.• In Windows XP–"Start > SIMATIC > SIMATIC NET > Set PG-PC interface".•In STEP 7–"Menu bar: Tools > Set PG/PC interface..."Make sure that the node address is set to "0".We also recommend that you check the "PG/PC is the only master on thebus" option.Figure 3-34 History4 HistoryTable 4-1Version Date AmendmentseditionFirstV1.0 20.09.2008insertedAdditionV1.1 07.01.2009V1.2 09.07.2009 Additions to MP 377 and KTPs inserted.Tables changed.。
WINCC_Flexible_下载程序问题总结2
使用WINCCFlexible下载程序的问题总结四，使用交叉网线传输:使用网线传输速度最快。
必须使用交叉方式联结的双绞线，普通上网的网线无法成功下载。
设置如下：1、WINCCflexible中选择以太网方式，且在传输设定中设定IP地址,注一机名喂IPtt址J50O1|这个IP地址和触摸屏中的IP地址应该是一致的。
而他的前三位即192.168.0和电脑是一致的（即是电脑的IP地址），最后一位必须不同。
即如果电脑得ip地质是192.9.100.90,则触摸屏中应该设为192.9.100.91,而在下载画极式I岐网I*U.lLr佬送⑥开T+MfllSS：pHit|疫也回后阴叶IF机一-IP地让•❷,E重事=1.列茂叵覆品配大敏并记录面中的ip地址和触摸屏中是相同的，也应该是192.9.100.912、2、设定计算机，过程如下，更改计算机的IP地址，IP地址的前三位与屏中一样，最后位必须不同。
3、更改屏中参数，把屏中的传输方式选为ETERNET 方式，并设定IP 地址，IP 地址要与WINCC 中的设定一致，另外注意，子网掩码也必须设定，计算机会自动获取。
网关在电脑和屏上都不要设定。
第一次传输时，必须在传输模式下。
以后在RUNTIME 启动后，可以直接下载。
重点检查：1、地址与速率是否设定正确； 3、是否要在传输模式下；4、屏与电脑的传输方式设定是否一致；5、触摸屏的组态必须正确，且编译没有错误，否则不能成功下载。
“项目”一“编译”一“生成”或单击工具栏里的按钮,使用S7-200的线下载：1 .将适配器接在触摸屏的MPI/PROFIBUS-DP 接口，另一端插电脑串口。
F7UAHE冏上等搪田CTS 这TnnriU3国&LlutElasifliEA'UaJ^d*MkLCcr*M-5Gig 力“口*ir ・L1计1・修怙而+>・也仃季后期.口右0士七理鲁M B q iH ・漫置修神口*X K EJK ■事日工本击二物种±**Ft 召1*71tg p^~i耳吊n 祀用■“声皿・h-lltTHatindiiMli ]配■重itaKRflTMfl 电豆TTHWTJIT-n-T 『・H曼irnifcTn:口出工臼10Kii.ruicm)*ITh.LsiicIMftCFi'ar ：'I gMUl …|■性(ElFR Kf7：F .出!VWF 丽皿F!!盅JmCit 阱1EM-Qjtft!?bill囱井r^ios»iAF^l ：iISEimim,。
4WinCCflexible的传送操作_HMI设备设置入门
第八页，共160页。
WinCC Flexible
Hardware Software Workshop
传送(chuán sònɡ)操作概述
• 2 传送操作的一般步骤
• 其次，用户还需注意使能HMI设备操作系统中的通 信选项，以允许设备工作在选用的通信方式下。
• 通信参数设定完成后，可利用 WinCC flexible 菜单“项 目”>“传送”>“选项”>“设备状态”检测通信连接是 否正确。若不正确，应检查通信电缆是否断路、接口接触 是否紧密以及通信参数是否设置正确。
• 也可以直接将项目文件传送到 HMI 设备中，因为在传送前系统将自动进行一致性检查。 只有通过(tōngguò)检查、编译准确的项目文件才能下载到HMI设备中。
• 1 下载步骤
• 以 WinCC flexible 通过(tōngguò)以太网方式下载程序到 MP277 10’’ Touch 为例， 操作步骤如下：
WinCC Flexible
Hardware Software Workshop
WinCC flexible 的传送操作 & HMI 设备设置入门
1
第一页，共160页。
WinCC Flexible
Hardware Software Workshop
WinCC flexible 的传送操作 & HMI 设备设置入门
第十八页，共160页。
项目文件(wénjiàn)的下载
WinCC Flexible
Hardware Software Workshop
• （2）传送失败的处理
• 如果项目传送失败，WinCC flexible 通常(tōngcháng)会提示失败原因。 常见的失败原因有通信失败和 HMI 操作系统不兼容。
WINCC-PLC程序上传下载
WINCC工程设置工程设置：：1．找到更新的文件夹，点击文件夹内如下图标：，然后等待新工程的打开；2．由于WINCC工程的计算机属性（如下图打开）中的计算机名一定要和运行的该台电脑上的计算机名一致（大小写可以没关系）WINCC才能运行，如果名字不一致，则不能激活WINCC工程。
名字不同的属性修改过程截图如下：提示你这个工程需要修改计算机属性点击它如下图选中它右击选择属性，弹出下图提示你重新启动WINCC 工程 点击上图中的确定按钮后，再手动关闭工程，然后你按最上面的第1步重新打开工程就可以运行了。
如果你打开的WINCC 工程的名字和你运行的这台电脑的名字一致的话，上面的过程就不需要做了。
注意注意：：在激活工程的时候你要确保你的WINCC 工程的路径上没有中文工程的路径上没有中文，，如果有中文的话你的激活过程在中途会进行不下去的你的激活过程在中途会进行不下去的。
3． 为了确保WINCC 与PLC 能连上还需要设置网卡地址和IP 地址；网卡地址设置方法：修改TCP/IP 系统参数本地计算机的网卡名WINCC的IP地址设置方法：点击属性上面三部做完后就WINCC 就能连上PLC 并正常运行了。
下面介绍一些WINCC 的一些其它的功能。
4． 设置启动参数（设置硬拷贝功能）：在WINCC 下的计算机属性中选择启动5．屏蔽快捷键6．利用项目复制器重新复制一个新的项目用项目复制器复制的新项目只比源项目少了历史报警，其它的功能与源项目一样，点击新的项目即可运行（不需要设置上面的3步）7．设置开机自动启动项目8．设置WINCC 的用户帐号和权限确定打开用户管理器添加用户管理选中的用户选中用户上图设置权限的方法是在左边帐户窗口选择一个帐户，然后在右边设置权限窗口设置权限，如上图，如果我要给operator设置过程控制的权限，你只要选择过程控制那栏双击它右边授权的圆，当圆背景成红色就表示已经给这个帐户设置了过程控制的权限，如下图如果要给他取消权限也是一样操作，当圆的背景颜色变成白色的话就表示取消了该权限。
西门子触摸屏下载步骤
西门子触摸屏下载步骤初始状态下载：触摸屏在初始状态下启动后进入传送（Transfer）模式，退出传送模式，点击进入控制面板（Control Panel），双击传送图标（Transfer）进入传送设置界面。
在传送设置界面中选中“Enable Channel”和“Remote Control”，然后选择传送通道（如MPI/Profibus/S7-Ethernet，ETHERNET，USB）。
如果使用MPI或PROFIBUS传送，选择“MPI/Profibus/S7-Ethernet”，然后点击“Advanced”按钮进入高级设置。
在高级设置对话框中列出了可选择的连接方式，有“MPI”、“PROFIBUS”和“S7-Ethernet”，选择所需要的连接方式，然后点击属性按钮“Properties…”对选择的连接方式进一步设置。
如果选择的是“MPI”或“PROFIBUS”，那么在属性对话框中请选中“Panel is the only master on the bus”，并设置好触摸屏的站地址和波特率等相关的通讯设置。
如果选择的是以太网，则设置IP地址和子网掩码，要求IP地址和计算机的IP地址位于同一网段内。
设置完成后点击“OK”保存所有修改过的内容。
然后退出控制面板，点击“Transfer”进入传送模式。
触摸屏部分设置好后，下面进行PG/PC接口的设置。
进入计算机控制面板或启动STEP7，然后打开“设置PG/PC接口”界面，选择与触摸屏相同的通讯接口（如MPI或PROFIBUS DP），点击属性按钮设置PG/PC属性。
在属性窗口中，选中“PG/PC是总线上的唯一主站”，设置站地址和波特率等通讯设置，然后点击确认保存。
接着点击诊断按钮弹出诊断界面，点击“读取”按钮，等待计算机读取网络站信息。
如果读取到的站信息中有触摸屏的站地址，那么说明通讯正常。
然后点击确认退出PG/PC接口设置。
启动WinCC Flexible软件，打开项目并编译项目。
wincc?flexible西门子触摸屏下载步骤总结_故乡的云的博客
wincc flexible西门子触摸屏下载步骤总结_故乡的云的博客初始状态下载：触摸屏在初始状态下启动后进入传送（Transfer）模式，退出传送模式，点击进入控制面板（ControlPanel），双击传送图标（Transfer）进入传送设置界面。
在传送设置界面中选中“Enable Channel”和“RemoteControl”，然后选择传送通道（如MPI/Profibus/S7-Ethernet，ETHERNET，USB）。
如果使用MPI或PROFIBUS传送，选择“MPI/Profibus/S7-Ethernet”，然后点击“Advanced”按钮进入高级设置。
在高级设置对话框中列出了可选择的连接方式，有“MPI”、“PROFIBUS”和“S7-Ethernet”，选择所需要的连接方式，然后点击属性按钮“Properties…”对选择的连接方式进一步设置。
如果选择的是“MPI”或“PROFIBUS”，那么在属性对话框中请选中“Panelis the only master on thebus”，并设置好触摸屏的站地址和波特率等相关的通讯设置。
如果选择的是以太网，则设置IP地址和子网掩码，要求IP地址和计算机的IP地址位于同一网段内。
设置完成后点击“OK”保存所有修改过的内容。
然后退出控制面板，点击“Transfer”进入传送模式。
触摸屏部分设置好后，下面进行PG/PC接口的设置。
进入计算机控制面板或启动STEP7，然后打开“设置PG/PC接口”界面，选择与触摸屏相同的通讯接口（如MPI或PROFIBUSDP），点击属性按钮设置PG/PC属性。
在属性窗口中，选中“PG/PC是总线上的唯一主站”，设置站地址和波特率等通讯设置，然后点击确认保存。
接着点击诊断按钮弹出诊断界面，点击“读取”按钮，等待计算机读取网络站信息。
如果读取到的站信息中有触摸屏的站地址，那么说明通讯正常。
然后点击确认退出PG/PC接口设置。
工程上传及下载文档
MCGS嵌入版工程下载及工程上传概述用户现场调试和修改工程后经常要给已经运行了一段时间后的TPC重新下载工程。
多语言之前版本在每次下载的时候会自动删除屏上工程产生的所有数据，为了让用户根据需求有所选择，下载配置选项进行了优化，用户可以自主选择需保留的数据。
现场调试时从屏里直接上传工程，然后使用，可以避免用户版本管理混乱造成的错误。
下载功能在组态环境下选择工具菜单中的“下载配置”，将弹出下载配置对话框，如下图所示，其中背景方案等选项与 6.5及之前版本一致（具体参见,McgsHelp.chm中：MCGS嵌入版的安装升级指导），多语言版本中增加了下载选项：A. 清除配方数据重新下载时是否清除屏中原来工程的配方数据(包括计划曲线的配方数据)。
B. 清除历史记录重新下载时是否清除屏中原工程中保存的存盘数据。
C. 清除报警记录重新下载时是否清除凭中以前运行时的报警记录。
D. 支持工程上传下载后是否可以上传现在正在下载的原工程至PC机。
注：下载默认设置为选中A、C项，且只有在下载时选中“支持工程上传”的工程才可从屏上传至PC机。
上传功能在组态环境下选择文件—>上传工程菜单，出现以下上传工程设置窗口，在窗口中进行正确的设置，即可上传工程到PC机。
选项设置工程另存为：设置工程上传到PC机的路径及文件名。
连接方式：USB通讯或者TCP/IP 方式，可根据屏的通讯方式来选择。
目标地址：设置连接方式为TCP/IP时需要设置此项，此项为屏的IP地址。
设置好以上项目后点“开始上传”，当进度条满时，上传完成，如果上传时选择了“上传完成后自动打开工程”选项，工程上传完成后会自动打开。
WinCCflexible通讯设置程序传送快速入门演示文稿
• 以上是传送操作的一般性介绍，下文将以具体的 HMI 设备（MP277 10’’ Touch）为例详细讲解各种传送操作，并介绍 HMI 设备的参数设 定。
• 在弹出的传送设置对话框中，打勾选择欲下载的 HMI 设备。 • 在传送模式下拉菜单，选择“以太网”，并输入 MP277 的 IP 地址。
• WinCC flexible 的传送操作包括项目文件的下载、回传、HMI 设备操 作系统更新、HMI 设备数据备份和授权传送等。其中较常用的操作是 项目文件的下载、HMI 设备操作系统更新和授权传送。
• 2 传送操作的一般步骤
• 传送操作的一般步骤为选择通信方式、连接硬件设备、设定通信参数、 启动传送。
• （1）传送操作的一般步骤
• 选择通信方式是传送操作的前提和基础。选择通信方式即根据通信需 求和客观环境，确定欲采用通信的类型和介质。具体地说，由于具体 的项目应用需要采用合适的通信方式，而特定的 HMI 设备支持特定的 通信协议和连接设备，用户需要结子 HMI 设备设置入门
– HMI 设备的启动 – HMI 设备的控制面板的操作
2
WinCC flexible 传送操作入门
• 传送操作概述 • 项目文件的下载 • 回传 • HMI 设备操作系统更新 • HMI 设备数据备份和恢复 • 授权传送 • ProSave
3
传送操作概述
• 1 传送操作的分类
WinCCflexible通讯设置程序传送快速入门演示文稿
WinCC flexible 的传送操作 & HMI 设备设置入门
WinCC flexible传送
安全技术提示
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全的提示用一个警告三角表示，仅与财产 损失有关的提示不带警告三角。警告提示根据危险等级由高到低如下表示。
危险 表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告 表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
3.6
更新HMI设备上的操作系统 ........................................................................................................ 3-6
3.7
传送许可证密钥 .......................................................................................................................... 3-8
2.1
定义传送设置.............................................................................................................................. 2-1
2.2
传送项目..................................................................................................................................... 2-2
3.4
备份和恢复HMI设备上的数据..................................................................................................... 3-4
西门子触摸屏下载步骤
西门子触摸屏下载步骤初始状态下载：触摸屏在初始状态下启动后进入传送（Transfer）模式，退出传送模式，点击进入控制面板（Control Panel），双击传送图标（Transfer）进入传送设置界面。
在传送设置界面中选中“Enable Channel”和“Remote Control”，然后选择传送通道（如MPI/Profibus/S7-Ethernet，ETHERNET，USB）。
如果使用MPI或PROFIBUS传送，选择“MPI/Profibus/S7-Ethernet”，然后点击“Advanced”按钮进入高级设置。
在高级设置对话框中列出了可选择的连接方式，有“MPI”、“PROFIBUS”和“S7-Ethernet”，选择所需要的连接方式，然后点击属性按钮“Properties…”对选择的连接方式进一步设置。
如果选择的是“MPI”或“PROFIBUS”，那么在属性对话框中请选中“Panel is the only master on the bus”，并设置好触摸屏的站地址和波特率等相关的通讯设置。
如果选择的是以太网，则设置IP地址和子网掩码，要求IP地址和计算机的IP地址位于同一网段内。
设置完成后点击“OK”保存所有修改过的内容。
然后退出控制面板，点击“Transfer”进入传送模式。
触摸屏部分设置好后，下面进行PG/PC接口的设置。
进入计算机控制面板或启动STEP7，然后打开“设置PG/PC接口”界面，选择与触摸屏相同的通讯接口（如MPI或PROFIBUS DP），点击属性按钮设置PG/PC属性。
在属性窗口中，选中“PG/PC是总线上的唯一主站”，设置站地址和波特率等通讯设置，然后点击确认保存。
接着点击诊断按钮弹出诊断界面，点击“读取”按钮，等待计算机读取网络站信息。
如果读取到的站信息中有触摸屏的站地址，那么说明通讯正常。
然后点击确认退出PG/PC接口设置。
启动WinCC Flexible软件，打开项目并编译项目。
WinCC_flexible_快速入门
• 用 ProTool 开发的组态项目可通过 WinCC flexible 的移植向导非常 简便地转换成 WinCC flexible 项目，这也体现了西门子对客户的劳动 成果的高度重视和保护。
16
WinCC flexible 简介
WinCC Flexible
Hardware Software Workshop
• SIMATIC HMI 中国主页网址 • /products/as/hmi/
• 自动化产品中文资料下载中心 • /download/
20
WinCC flexible 学习建议
WinCC Flexible
• WinCC flexible 的组件
– WinCC flexible 工程系统 – WinCC flexible 运行系统 – WinCC flexible 选件 – 补充说明
• WinCC flexible 的安装和启动
– 系统要求 – 典型的安装步骤 – WinCC flexible 的启动
• WinCC flexible 用户界面入门
11
WinCC flexible 概述
西门子面板上传下载问题大全
面板上传下载问题大全前言：本文档基于ProTool 或ProTool/Pro V6 SP2 Asia 版本。
使用ProTool 组态的Sim atic 系列面板按如下表格分类基于文本的面板TD17，OP3,OP5,OP7,OP15,OP17基于图形的面板OP25,OP27,TP27,OP35,OP37,TP37基于Windows 的面板TP170 和OP170 系列，TP270 和OP270 系列，MP270 和MP370 系列一、基于文本或图形的面板1. 我应该使用什么电缆对基于文本或图形的面板进行下载？答：对于这类面板，在出厂设置下（即还没有下载过项目文件）必须使用专用的串口电缆进行项目下载。
该电缆订货号为：6XV1 440-2KH32（注意：OP3 下载必须使用随设备自带的串口下载电缆，一头为标准9针头，一头类似电话线接头），电缆接线图如下：如果面板现有项目界面中集成了MPI下载的选项，下载下载时也可以使用MPI方式。
如果使用用MPI下载，必须使用相应的通讯处理器（CP），例如：CP5511，CP5611，.. CP5613。
MPI电缆的接线方式为：3－3，4－4，5－5，8－8。
注意：PC Adapter也可以实现对面板的MPI下载，但是面板MPI口不能给PC Adapter供电，所以不能直接连接。
需要用Profibus电缆连接面板与PLC的MPI口，并把PC Adapter插在PLC一侧Profibus连接器的PG接口上，PC Adapter即可访问到面板。
注意：USB-串口转换器不能用于串口下载注意：原装电缆能确保设备正常工作。
若在工程紧急且确实没有此电缆的情况下,用户可自制电缆下装程序。
但因此产生的设备损坏等不良后果,西门子不承担其负责。
2、对基于文本或图形的面板进行串口下载时应该注意哪些方面？答：如果串口下载出现问题，请检查以下方面：a、必须先把面板切换到传输模式（transfer m ode）。
WINCC FLEXIBLE的组态下载问题
WINCC FLEXIBLE的组态下载问题
初次接触MP277PANEL,也是开始使用WINCCFLEXIBLE组态，现在组态已完成一部分，下载看看效果，我是以太下载的，屏与电脑都能PING到对方，说明已连上，但是在下载时提示：
无法下载。
WINCCFLEXIBLE项目中的设备版本与设备操作系统的版本不兼容，请使用命令“专案”--“传输”--“OS更新”--来执行操作系统的更新（必要时“恢复为出厂设置”）。
请问是什么意思，要如何处理？谢谢！
另外我在我的组态项目中看过MP277，右下角有个版本：1.1.0.0，是否就是说它与我的屏版本不符？但是MP277的版本我不知如何去看
最佳答案
１，MP277，右下角有个版本：1.1.0.0可能和你组态时WINCCFLEXIBLE项目中的设备版本不匹配，你可更换OS 版本也行，也在将WINCCFLEXIBLE项目中的设备版本改成和MP277版本一样的。
２，在启动屏时进入操作面板中的第三个选项CONTROLPLANE进入面板可查看OPPRO属性中的DRIVER中就能看到MP277的版本号！。
西门子触摸屏下载步骤(新)
西门子触摸屏下载步骤初始状态下载：触摸屏在初始状态下启动后进入传送（Transfer）模式，退出传送模式，点击进入控制面板（Control Panel），双击传送图标（Transfer）进入传送设置界面。
在传送设置界面中选中“Enable Channel”和“Remote Control”，然后选择传送通道（如MPI/Profibus/S7-Ethernet，ETHERNET，USB）。
如果使用MPI或PROFIBUS传送，选择“MPI/Profibus/S7-Ethernet”，然后点击“Advanced”按钮进入高级设置。
在高级设置对话框中列出了可选择的连接方式，有“MPI”、“PROFIBUS”和“S7-Ethernet”，选择所需要的连接方式，然后点击属性按钮“Properties…”对选择的连接方式进一步设置。
如果选择的是“MPI”或“PROFIBUS”，那么在属性对话框中请选中“Panel is the only master on the bus”，并设置好触摸屏的站地址和波特率等相关的通讯设置。
如果选择的是以太网，则设置IP地址和子网掩码，要求IP地址和计算机的IP地址位于同一网段内。
设置完成后点击“OK”保存所有修改过的内容。
然后退出控制面板，点击“Transfer”进入传送模式。
触摸屏部分设置好后，下面进行PG/PC接口的设置。
进入计算机控制面板或启动STEP7，然后打开“设置PG/PC接口”界面，选择与触摸屏相同的通讯接口（如MPI或PROFIBUS DP），点击属性按钮设置PG/PC属性。
在属性窗口中，选中“PG/PC是总线上的唯一主站”，设置站地址和波特率等通讯设置，然后点击确认保存。
接着点击诊断按钮弹出诊断界面，点击“读取”按钮，等待计算机读取网络站信息。
如果读取到的站信息中有触摸屏的站地址，那么说明通讯正常。
然后点击确认退出PG/PC接口设置。
启动WinCC Flexible软件，打开项目并编译项目。
PLC、HMI上传及下载
一、PLC讀取應用:
1、工具列點選ONLINE項目
2、點選Read from PLC選項
3、選取ACPU執行OK鍵
4、於Serial選取對應PC COM-PORT, 再於PLC module內勾選via MAC\MTA….. 後，執行OK鍵
5、勾選MAIN及PLC/Network選項後，按下Execute鍵，在於小視窗
執行:是(Y)鍵，便可完成PLC讀取程式。
二、PLC寫入應用:
1、開啟欲寫入之檔案;工具列點選ONLINE項目
2、於Transfer setup頁面:Serial選取對應PC COM-PORT, 再於PLC module內
勾選via MAC\MTA…..後，執行OK鍵
3、點選Write to PLC項目
4、勾選MAIN及PLC/Network選項後，按下Execute鍵，在於小視窗
執行:是(Y)鍵。
5、在於小視窗執行:是(Y)鍵，PLC自動執行STOP模式並完成PLC寫入動作
三、人機介面軟体寫入:
1、開啟欲執行檔案
2、於應用選項，點選傳輸設定
3、設定PC對應COM PORT並選定Window版，速率設定:57600後按確定鍵
4、於應用選項，點選編譯
5、編譯完成後，無任何錯誤，執行OK鍵。
6、於系統目錄設定人機介面Download/ upload/copy port後點選Download
Application.
7、點選下載韌体及應用，便可完成下載程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华东区客户支持－产品使用入门
WINCC FLEXIBLE_上传下载
BU：AS1
产品线：WINCC FLEXIBLE
功能类别: WINCC FLEXIBLE_上传下载
作者：况长根
日期：2008-10-22
简要描述：WINCC FLEXIBLE_上传下载
本实验目的在于：1.为方便初次使用Siemens触摸屏用户提供下载的标准操作
步骤.
1. 功能的目的，使用条件以及适用范围
Winccflexible 2005及以上，对所有西门子触摸屏均适用（文本显示器，如TD200，TD400C不适用，直接在Micro/win V4.0sp4及以上版本中的向导中编辑即可，无需组态。
）
2. 原理及框图
以OP177B DP/PN为例.
PC ADAPTER USB /DP 通讯上下载
3. 功能说明
1．通信设置:a>Set PG/PC Interface b>触摸屏中Setting c>Wincc flexible 中设定。
2．项目备份和上传
3．触摸屏Fireware 升级(OS更新)。
4. 所需软硬件
硬件:1.OP177B DP/PN. 2.PC ADAPTER USB 通讯线.
软件:1.Wincc flexible 2007 CN 2. PC ADAPTER USB驱动软件包.
5. 操作过程
第一步:Set PG/PC Interface:
1.从PC ▶Control panel 打开,选择PC ADAPTER(PROFIBUS)、S7ONLINE.
.
2.选择PC站地址0、波特率1.5M、通讯协议DP.
第二步:触摸屏中Setting
1.从Control Panel进入,选择Transfer.
2.选择HMI站地址(例如10)、波特率1.5M、通讯协议Profibus.
第三步: Wincc flexible 中设定
选择HMI 站地址(例如10)、通讯协议
Profibus.
第四步: 传送
1.首先PC 与HMI 连接,启动触摸屏,选择Transfer 状态
6. 问题讨论
1.除PC ADAPTER下载外,其他下载方式:A.可用RS232标准串口电缆(触摸屏必需
带标准串口,例如TP270)
B.CP5511/5512(笔记本电脑),CP5611/5613(台式电脑)
C.PC/PPI电缆(TPXX 7新一代屏基本适用,请参阅触摸屏产品手册技术说明)
B (TPXX 7新一代屏基本适用,USB 下载线需从西门子指定制造商购买)
2.屏由于故障或下载中断,无法进入处理:进行OS更新,只能用RS232标准串口电缆或
PC/PPI电缆(视具体屏而定)
3.由于触摸屏本身Fireware版本通常低于Wincc flexible组态软件中触摸屏Fireware版
本处理:二者Fireware版本需一致才可下载,通常此时需对触摸屏进行OS更新.
7. 参考文档及索引。
