星三角降压启动基本原理

星三角降压启动基本原理

星三角降压启动基本原理一、引言星三角降压是一种常用的电动机启动方法,广泛应用于工业领域。

本文将详细介绍星三角降压启动的基本原理以及其在实际应用中的使用。

二、星三角降压启动原理1.什么是星三角降压启动?–星三角降压启动是指通过将电动机的绕组从星形接线切换为三角形接线,从而降低电动机起动时的输入电压,达到控制起动电流的目的。

2.星接线和三角接线的区别–星形接线:将电动机的三个绕组的起始端连接在一起,形成一个星形结构。

–三角形接线:将电动机的三个绕组的起始端和终止端依次连接形成一个闭合的三角形。

3.星三角降压启动的步骤–步骤一:电动机绕组以星形接线方式连接。

–步骤二:电动机启动时,通过接触器或其他控制装置将电动机的绕组从星形切换为三角形接线。

–步骤三:切换后,电动机的电流和转矩会在瞬间降低,实现降压启动。

–步骤四:一段时间后,电动机正常运行,转矩逐渐增加,再次切换回星形接线。

4.星三角降压启动的作用–降低电动机起动时的电流和转矩,减少对电网的冲击。

–提高电动机的启动效率,减少起动时间和能耗。

–延长电动机的使用寿命,减少机械和电气故障的发生。

三、星三角降压启动的应用1.工业领域–电动机的启动和停止对于工业生产具有重要影响,星三角降压启动广泛应用于各类电动机,如风机、水泵、压缩机等。

–在机械制造和精密加工过程中,电动机的平稳启动对保证产品质量具有关键作用,星三角降压启动能有效减少起动冲击,保护机械设备。

2.建筑领域–星三角降压启动适用于建筑物中的电梯、风扇、空调等设备,能够降低启动电路的过载情况,延长设备的使用寿命。

3.能源领域–星三角降压启动被广泛应用于风力发电和太阳能发电等能源项目中,通过降低启动电流,减小设备与电网之间的冲击,提高能源系统的稳定性。

四、星三角降压启动的优缺点1.优点–起动电流和转矩小,减少对电网的冲击。

–启动效率高,减少能耗。

–延长电动机寿命,减少故障发生。

2.缺点–需要额外的控制装置,增加成本。

星三角降压启动的原理

星三角降压启动的原理

星三角降压启动的原理
星三角降压启动是一种常用的三相交流电动机启动方式,其原理是通过控制器将电动机的起动电流限制在额定电流以下,从而避免电动机过载启动,降低起动时对电网的冲击,延长电动机的使用寿命。

这种启动方式通过改变电动机三相绕组的接法实现。

在起动时,电动机先是以星形接法启动(三相绕组两两并联),此时每相电压只有线电压的1/√3,电流也相应地减小到1/3。

待电动机达到额定转速后,再将其接成三角形(三相绕组两两串联),此时每相电压等于线电压,电流也相应地增大到原来的3倍,电动机就可以正常运行了。

星三角降压启动不仅能有效降低电动机起动时的电流和冲击,还能提高电动机的效率和运行稳定性,因此得到了广泛应用。

- 1 -。

星三角降压启动原理

星三角降压启动原理

星三角降压启动原理
星三角降压起动是一种常用的电动机启动方式,其原理如下:
1. 电路连接:在星三角降压起动电路中,电动机的三个绕组分别与三个继电器K1、K2、K3的触点相连。

继电器K1的三个
触点依次与电动机绕组的U、V、W相连接,同时与电源相连接;K2、K3的三个触点分别与电动机绕组的U、V、W相连接。

2. 起动过程:
a. 初始状态:在起动前,继电器K1、K2、K3处于断开状态,即其触点的常闭触点闭合,常开触点断开。

b. 起动准备:当起动按钮按下后,继电器K1的触发线圈接通,触点切换到常开触点闭合、常闭触点断开的状态。

c. 星形连接:K1触点的常开触点闭合后,U、V、W绕组便
形成了一个星形连接,此时电动机的输入电压等于供电电源的电压,电动机处于较低的电压状态。

d. 延时操作:经过一段预定的延时时间,通常是数秒至数十秒,继电器K2的触发线圈接通,触点切换到常开触点闭合、
常闭触点断开的状态。

e. 三角连接:K2触点的常开触点闭合后,U、V、W绕组便
形成了一个三角形连接,电动机的输入电压接近于供电电源电压的三分之一,此时电动机实际上得到了降压启动。

f. 延时断开:在电动机转速逐渐增加至正常工作速度后,继
电器K3的触发线圈接通,触点切换到常开触点闭合、常闭触
点断开的状态。

此时,继电器K1、K2、K3的触点全部断开,电动机绕组回到常规的工作状态。

星三角降压起动利用了继电器的触点切换功能和延时控制,实现了电动机在起动过程中从较低电压逐渐增加到额定电压的平稳启动过程。

这种启动方式有助于减小起动时的电流冲击,保护电动机和电网设备的稳定运行。

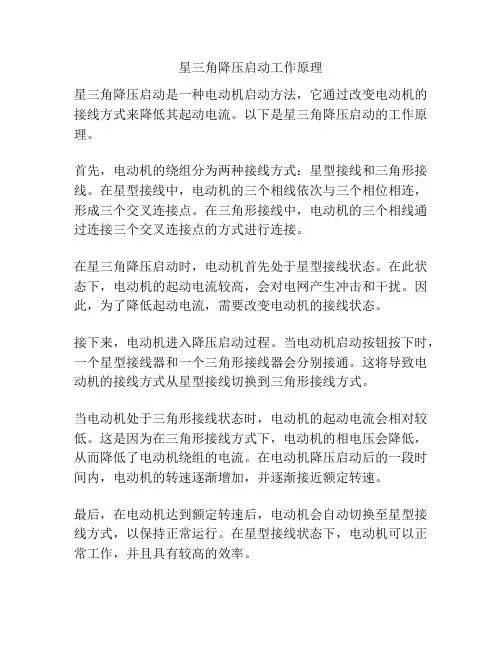

星三角降压启动工作原理

星三角降压启动工作原理

星三角降压启动工作原理
星三角降压启动是一种电动机启动方法,它通过改变电动机的接线方式来降低其起动电流。

以下是星三角降压启动的工作原理。

首先,电动机的绕组分为两种接线方式:星型接线和三角形接线。

在星型接线中,电动机的三个相线依次与三个相位相连,形成三个交叉连接点。

在三角形接线中,电动机的三个相线通过连接三个交叉连接点的方式进行连接。

在星三角降压启动时,电动机首先处于星型接线状态。

在此状态下,电动机的起动电流较高,会对电网产生冲击和干扰。

因此,为了降低起动电流,需要改变电动机的接线状态。

接下来,电动机进入降压启动过程。

当电动机启动按钮按下时,一个星型接线器和一个三角形接线器会分别接通。

这将导致电动机的接线方式从星型接线切换到三角形接线方式。

当电动机处于三角形接线状态时,电动机的起动电流会相对较低。

这是因为在三角形接线方式下,电动机的相电压会降低,从而降低了电动机绕组的电流。

在电动机降压启动后的一段时间内,电动机的转速逐渐增加,并逐渐接近额定转速。

最后,在电动机达到额定转速后,电动机会自动切换至星型接线方式,以保持正常运行。

在星型接线状态下,电动机可以正常工作,并且具有较高的效率。

综上所述,星三角降压启动通过改变电动机的接线方式,从而降低其起动电流。

这种启动方法可以有效地减少对电网的冲击和干扰,同时保证电动机的正常运行。

电动机星三角降压启动故障维修实例

电动机星三角降压启动故障维修实例

电动机星三角降压启动故障维修实例本文介绍了电动机星三角降压启动维修实例。

星三角降压启动适用于功率较大的电机,启动时间一般在10-15秒内,每两次间隔时间应在15-20分钟内。

根据电机功率大小来定一次启动时间,一般18.5KW不超过10秒、30KW不超过12秒。

以下是本人在维修中遇到的比较典型的案例。

第一例是一台30KW的罗茨风机电机,星三角降压启动时间为11秒。

故障现象是按启动按钮,电机正常低压启动,11秒之后电机本该启动完毕开始全压高速运转,但是电机却慢慢地停了下来。

查看控制柜发现主接触器和三角形接触器均有吸合。

原因分析是电机线u2、v2、w2三者的顺序接错了。

处理方法是对应电路图,把电机线u2、v2、w2的顺序调整即可。

第二例是一台45KW的锅炉引风机电机,星三角降压启动时间为15秒。

故障现象是按启动按钮,电机正常低压启动,启动时间15秒到时只听到控制柜里接触器吸合又断开、再吸合又断开的噼里啪啦的声音之后,电机没有全压高速运行,而是又重新星三角降压启动一次,有时甚至两次。

经过仔细检查,发现问题出在电机在由星型切换到三角型运转时,电流突然增大很多,使线路电压下降,而这时的电压太低不足以使控制回路中的三角型接触器可靠吸合,于是就出现上述“噼里啪啦”的接触器吸合不动又断开的声音。

后来,发现整个锅炉房的设备总功率为98KW,锅炉房距离变压器将近400米,而其电源电缆线仅为一根3*70 + 1*35平方的4芯铠甲铝电缆。

解决方案是将锅炉房电缆改为3*95+1*50平方的铜芯铠甲电缆,改后上述故障消失。

3、一台15KW的食品搅拌机电机采用星三角降压启动,但开机后出现异常响声。

拆下搅拌机三角带,手动转动电机和搅拌机,二者均能自如转动,判断电动机缺相。

断电后,检查主回路断路器、交流接触器、热继电器和电源线,发现主交流接触器KM的主触点严重烧黑,更换后问题解决。

4、一散装面粉罐车自带18.5KW的吹粉机,启动时配电柜里接触器吸合又断开,电机无法启动。

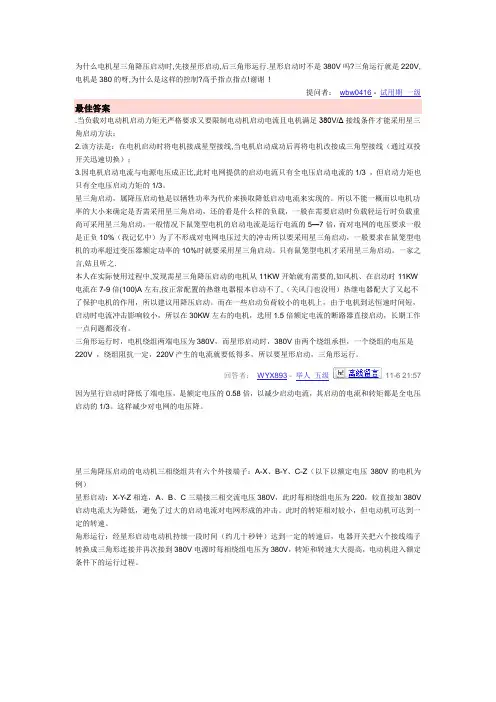

星三角降压启动

星三角降压启动

为什么电机星三角降压启动时,先接星形启动,后三角形运行.星形启动时不是380V吗?三角运行就是220V,电机是380的呀,为什么是这样的控制?高手指点指点!谢谢!提问者:wbw0416 - 试用期一级最佳答案.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法;2.该方法是:在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线(通过双投开关迅速切换);3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。

星三角启动,属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动,还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采用星三角启动,一般情况下鼠笼型电机的启动电流是运行电流的5—7倍,而对电网的电压要求一般是正负10%(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动,一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW 电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,(关风门也没用)热继电器配大了又起不了保护电机的作用,所以建议用降压启动。

而在一些启动负荷较小的电机上,由于电机到达恒速时间短,启动时电流冲击影响较小,所以在30KW左右的电机,选用1.5倍额定电流的断路器直接启动,长期工作一点问题都没有。

三角形运行时,电机绕组两端电压为380V,而星形启动时,380V由两个绕组承担,一个绕组的电压是220V ,绕组阻抗一定,220V产生的电流就要低得多,所以要星形启动,三角形运行。

星三角降压启动

星三角降压启动

相电压:三相四线中相线 与中线的电压;
线电压:任意两相间的电 压。
相电流:流过各相负 载的电流;
线电流:流过相线中 的电流。
线电流
功率
∆形接线时线电流是Y形 时线电流的三倍。
降压启动控制
7
2024年7月27日
三、思考
如何进行星三角降压启动的手动控制? 利用什么设备?
降压启动控制
8
2024年7月27日
1、实习报告(实习课题、实习时间、 材料清单、原理图、工作原理、实 习总结)
2、练习中级证考证试题
八、改作业
1、实训课题(共5分); 2、元器件清单(共25分,每处扣2分); 3、原理图(共30分,非铅笔、直尺画图不查,图形
符号、元器件代号等标识不完整扣2分/处); 4、工作原理(共25分,1合上电源开关 3分,2启动5
2、按下停止按钮,电动机停止运转; 3、有过载、短路、欠压和失压保护; 4、写出元器件清单; 5、小组成员落实工作任务; 6、在1小时内完成。
降压启动控制
14
2024年7月27日
小组分配
电路设计; 原理解说准备; 元器件清单罗列; 各元件作用说明; 海报设计; 计时员;
一定要记得每一组的成员 都是一体的,我们要一起
手动Y-∆降压启动控制线路
大家看下 开关的 不同状态 的接线图
降压启动控制
9
2024年7月27日
降压启动控制
10
2024年7月27日
转速较快
降压启动控制
11
2024年7月27日
猜猜这是什么?
降压启动控制
12
2024年7月27日
降压启动控制
想一想,三相异步电 动机都采用手动Y-∆ 启动是不是个好主意

星三角形降压起动培训计划和方案

星三角形降压起动培训计划和方案

星三角形降压起动培训计划和方案咱们今天聊聊“星三角形降压启动”,听起来是不是有点高深莫测?其实说白了,就是用这种方式来启动电机,能有效减少启动时的电流冲击,保护设备和电网,简而言之,就是降低了启动时的负担,不至于让电机一下子“喘不过气”来。

可能有些小伙伴要问了,咱们培训这个内容是为了啥?别急,今天咱们就围绕这个话题,来一场轻松又有趣的“降压起动大讲堂”!别看它名字高大上,实则是小小一个操作,学会了能让你成为电机世界的高手。

大家都知道,电机启动时那一刹那的电流非常大。

这就好比是汽车启动时,发动机要瞬间爆发出巨大的动力,电机也是如此。

如果咱们直接用“直接启动”方式,一下子给电机加满油,那电流就像暴走的车子,瞬间把电路搞得乱七八糟。

这个时候,电网瞬间可能出现过载,设备可能会烧坏。

哎,这个后果想想都让人头疼吧。

所以,咱们才要用“星三角形降压启动”的办法,哇,听起来是不是有点像科幻片里的装备,实际上它的工作原理也不难理解。

星三角形降压起动的核心就是“先温柔,再强力”。

就像是你去健身房锻炼,第一天不可能直接拿个杠铃开始练,得先做做热身,慢慢适应,等到肌肉暖和了,再来高强度训练。

所以,星形连接是一个“温柔”的开始,它能让电流在启动初期不至于一下子飙升。

而到了电机转速上来了,再切换到三角形连接,这时候就能发挥电机的最大功率啦。

说实话,刚开始接触星三角形启动这个东西的时候,很多人都觉得它复杂,搞得像是高级魔法似的,难度好像挺高。

但其实仔细琢磨,你就会发现,这个原理真是简单得不行。

你看看,星形连接就是把三相电源连接成一个“Y”字形,这样电机的电流就会被降到三分之一。

而三角形连接嘛,就是把电源接成一个倒三角形,这样电机的电压才能够发挥出最强劲的推力。

嗯,这就是星三角形的基本原理,简单吧?当然了,要想在实际操作中得心应手,咱们还得知道如何合理使用它。

你得确保你的电机是符合这种启动方式的。

别到时候用错了方法,反而适得其反,给电机带来不必要的损伤。

三相异步电动机星三角降压启动工作过程

三相异步电动机星三角降压启动工作过程

三相异步电动机星三角降压启动工作过程嘿,咱今儿就来讲讲三相异步电动机星三角降压启动工作过程,这可是个挺有意思的事儿呢!
你看啊,三相异步电动机就像是个大力士,平常力气可大了,但有时候咱得让它悠着点劲儿使。

这时候星三角降压启动就派上用场啦!
想象一下,电动机启动的时候,就像一个人要开始跑步,要是一下子全力冲出去,那可能会摔个大跟头。

所以呢,我们先让它用一种比较“温和”的方式启动,这就是星型接法。

在星型接法下,电动机就像是先小步慢跑,电流也不会那么大,对电网和其他设备都很友好。

等它跑起来一点了,咱就给它来个“变身”,从星型变成三角形接法。

这就好比这个人从慢跑变成了快跑,力量一下子就释放出来了,可以正常工作啦!
那这个过程具体是怎么回事呢?电动机里面有好多绕组啊,咱通过一些开关和接触器,把它们按照星型或者三角形连接起来。

这就像是给电动机穿上不同的“衣服”,不同的“衣服”就有不同的“表现”。

在星型接法的时候,电压降低了,电流也小了,电动机就安安稳稳地启动起来。

然后呢,到了合适的时候,“啪”地一下切换到三角形接法,电动机就火力全开啦!
你说这神奇不神奇?这就像是变魔术一样,让电动机一会儿温柔,一会儿强大。

而且啊,这个星三角降压启动还有个好处,就是能节省不少电呢!你想啊,电流小了,不就省电了嘛。

咱生活中很多地方都用到三相异步电动机,要是没有这个星三角降压启动,那得浪费多少电,又得给电网带来多大的压力呀!
总之呢,三相异步电动机星三角降压启动工作过程真的很重要,也很有趣。

它让电动机既能好好工作,又能省电,还能保护其他设备,简直太棒啦!咱可得好好了解了解它,说不定啥时候就能用上呢!你说是不是呀?。

星三角降压启动

星三角降压启动

对于大电机来说,采用星角启动主要目的是减少电机的启动电流。

电机有六根接线柱,比如U1U2(一组线圈的首尾)、V1V2(一组线圈的首尾)、W1W2(一组线圈的首尾)。

电机星角启动是通过控制柜内的两台交流接触器延时闭合与分断来实现的,你可以看一下电气原理图,接的时候一台KM1接触器先闭合,KM2断开,此时的接触器将电机的三个线圈的尾端封闭短接,就形成星形接法,延时一定时间后,KM1断开,KM2闭合,此时的接法又变成三个线圈首尾相接,形成三角形接法,电机在三角形接法中长期运行。

电路图一看就明白的。

电路介绍:闭合电源开关QS,按下SB2,时间继电器线圈KT得电,线圈KM1、KM2得电,自锁触点KM1闭合,互锁触点KM2断开,主触点KM1闭合,电机按星形连接在电路中开始降压启动。

经过一段延时,电机转速达到一定值,通电断开延时触点KT断开,线圈KM2失电,其所有触点复位,同时,通电延时闭合触点KT闭合,线圈KM3得电,自锁触点KM3闭合,互锁触点KM3断开,时间继电器线圈KT失电,主触点KM3闭合,此时电机按三角形连接在电路中全压连续运行。

若要停止,只需按下停止按钮SB1,所有继电器线圈将失电,所有触点将复位,电机与电源断开停转。

这段文字基本上能看懂但是我觉得没有完全理解为什么说KM1 KM2 主触点一闭合就叫做降压启动了,图中没有标明U V W这三相具体是哪根线,特别不理解电从3根火线由上而下流入KM1,电机,KM2的话电怎么流出去,是怎么一个回路我是新手应该看哪些书补充一下啊求高手指点交流三相电动机是三个绕组6个端子,分别是U、U1,V、V1和W、W1,星形接法是只要把U1V1W1接在一起就可以了,就是KM2的主触头要接U1V1W1,但是三角形接法是把三个绕组首位串在一起,就是U接V1,V接W1,W接U1,那么如果KM1的T1、T2、T3分别对应的是U、V、W,那么KM2的L1、L2、L3三个接线柱要分别接电机的V1、W1、U1,三个绕组的首尾不要搞错了。

星三角降压启动基本原理

星三角降压启动基本原理

星三角降压启动基本原理星三角降压启动是一种常见的电机启动方式,它主要应用于大功率交流电机的启动。

在实际工程中,星三角降压启动可以有效地减少电机起动时的电流冲击和损坏,同时也能够提高电机的起动效率和可靠性。

本文将从星三角降压启动的基本原理、控制器设计和应用场景等方面进行详细介绍。

一、星三角降压启动的基本原理1.1 什么是星三角降压?在介绍星三角降压启动之前,我们先来了解什么是星三角降压。

星三角降压是一种常见的电气控制方式,它主要应用于大功率交流电机的起动。

在这种控制方式下,电机起始时使用较低的电压进行起动,然后逐渐增加到额定电压。

这样可以有效地减少起始时的电流冲击和损坏。

1.2 星三角降压启动原理星三角降压启动采用了两个不同的接线方式:星型连接和三角形连接。

在起始阶段,将交流电源接入到电机中并通过控制器将其连接为星型。

这时电压将会降低到原来的1/3,电流也会相应地减小。

当电机达到一定的转速后,控制器将其连接为三角形,此时电压和电流都会恢复到额定值。

这种启动方式可以有效地减少起始时的电流冲击和损坏。

1.3 星三角降压启动的优点星三角降压启动有以下几个优点:(1)起始时的电流冲击小:因为在启动阶段使用了较低的电压,所以起始时的电流也会相应地减小。

(2)可靠性高:由于起始时的电流较小,所以可以有效地减少损坏和故障。

(3)节省能源:使用星三角降压启动可以节省大量能源,因为在起始阶段使用了较低的电压。

二、星三角降压启动控制器设计2.1 星三角降压控制器组成星三角降压控制器主要由以下组成部分:(1)接线端子:用于连接交流电源和电机。

(2)主开关:用于控制整个系统的开关状态。

(3)继电器:用于切换星型和三角形连接状态。

(4)电容器:用于储存电能,以便在启动阶段提供额外的电流。

(5)控制电路:用于监测电机状态和控制继电器的开关状态。

2.2 星三角降压控制器工作原理星三角降压控制器的工作原理如下:(1)起始阶段:在起始阶段,控制器将继电器连接为星型。

星三角降压启动

星三角降压启动

电动机星角降压启动所谓电动机星角降压启动,是指电机正常运行时,线圈绕组为三角形接法的电机,电机在运行时,每相绕组所承受的电压是线电压,也就是380V电压,人们为了减小电机启动电流,所以将电机启动时,把绕组通过接触器改接成星形,这时每相绕组所承受的电压,是相电压,既220V电压,电压小了吧,所以电流也跟着降低了阿,降低多少?,降低原来电流的根号三分之一倍,达到了减小启动电流的目的了,他的好处是,减小电机因启动电流很大造成对系统的冲击,适合电源容量相对较小的系统,另,可减小机械冲击,但因为电压的降低,电机的启动转矩降低了原来的三倍,这是它的缺点,但在启动转矩要求不太大的机械设备中,可以满足机械要求,当电机达到或接近额定转速时,再通过接触器由星星形接法,转换成三角,开始在额定电压下运形,当然在电网允许的情况下,或要求起动转矩大等,看其情况也可直接起动。

星-三角启动是一种降压启动方法,启动时三相定子绕组接成星形,待转速接近稳定时改接成三角形。

这样,启动电压,电流都只有三角形连接时的1/√3,由于三角形连接时绕组内的电流是线路电流的1/√3,而星形连接时二者是相等的。

因此,接成星形启动时的线路电流只有接成三角形直接启动时线路电流的1/3.由于启动转矩Mq∝U2,Mq也要降低到直接启动时的1/3,因此这种启动方法只适用于空载或轻载启动。

固定接法的Y或△方式电机,绕组实际所承受的电压是不一样的。

△接法电机的每相绕组是承受电压380V,Y接法电机的每相绕组是承受电压220V,即Y接法比△接法每相绕组承受的电压降低根号3倍(1.732倍),则Y接法比△接法每相绕组匝数少根号3倍(1.732倍)。

那么,原△接法改为Y接法时,绕组匝数没变(只是接法改变),这时绕组可承受电压380V 的根号3倍(660V),能承受660V电压的绕组去承受220V电压,其倍率是220V根号3倍再根号3倍,实际相电流也就是原△接法时电流的1/3了。

星三角降压启动

星三角降压启动

Y--Δ降压启动异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在启动过程中起动电流较大,所以容量大的电动机必须采取一定的方式启动,星一三角形换接启动就是一种简单方便的降压启动方式.星三角起动可通过手动和自动操作控制方式实现。

对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说,如果在启动时将定子绕组接成星形,待启动完毕后再接成三角形,就可以降低启动电流,减轻它对电网的冲击。

这样的启动方式称为星三角减压启动,或简称为星三角启动(Y-Δ起动)。

采用星三角启动时,启动电流只是原来按三角形接法直接起动时的1/3。

如果直接起动时的起动电流以6~7Ie计,则在星三角起动时,起动电流才2~2.3倍。

同时启动电压也只是为原来三角形接法直接启动时的根号三分之一。

起动电流降低了,起动转矩也降为原来按三角形接法直接起动时的1/3。

由此可见,采用星三角起动方式时,电流特性很好,而转矩特性较差,所以客观存在只适用于无载或者轻载起动的场合。

换句话说,由于起动转矩小,星三角起动的优点还是很显著的,因为基于这个起动原理的星三角起动器,同任何别的减压起动器相比较,其结构最简单,价格也最便宜。

除此之外,星三角起动方式还有一个优点,即当负载较轻时,可以让电动机在星形接法下运行。

此时,额定转矩与负载可以匹配,这样能使电动机的效率有所提高,并因之节约了电力消耗。

Y—△降压起动也称为星形—三角形降压起动,简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是,在起动时将电动机定子绕组接成星形,每相绕组承受的电压为电源的相电压(220V),减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法,每相绕组承受的电压为电源的线电压(380V),电动机进入正常运行。

凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机,均可采用这种线路。

星形--三角形应注意:1。

电机绕组的额定电压为380V的(也就是额定电压380V接法为三角形接法)才能星形--三角形;2。

星三角降压启动原理

星三角降压启动原理

星三角降压启动原理
星三角降压启动原理是一种常用的电动机启动方法。

它主要适用于电动机在起动时需要较大的起动电流的情况下。

其原理是通过将电动机的起动连接方式从星型切换为三角形,来降低起动电流,减小对电网的冲击。

具体来说,星三角降压启动原理主要包括以下几个步骤:
1. 首先,将电动机的绕组连接方式从星型切换为三角形。

这是通过一个特殊的电器设备,称为“星三角切换器”来实现的。

星三角切换器可以将电动机的起动绕组连接方式从星形切换为三角形。

2. 在启动时,首先以星形连接电动机的起动绕组。

这样做的目的是为了减小电动机绕组中的电流,降低对电网的冲击。

这是因为在星型连接方式下,每个绕组单独接到电网的一个相位,电动机的总起动电流为三相电流的1/√3倍,即起动电流较小。

3. 当电动机达到一定转速时,再将电动机的起动连接方式切换为三角形。

这是通过星三角切换器自动完成的。

在三角形连接方式下,电动机的起动电流会增大,但由于此时电动机已经达到一定的转速,电流冲击对电网的影响已经较小。

通过这种方式,星三角降压启动可以实现在电动机启动时较小的起动电流,从而减小对电网的冲击。

这对于电动机的启动稳定性和电网的稳定运行都非常重要。

星三角降压启动--(时间继电器控制)_标清

星三角降压启动--(时间继电器控制)_标清

星三角降压启动--(时间继电器控制) 星三角降压启动是指电动机启动时,把定子绕组接成星形,以降低启动电压,限制启动电流;等电动机启动后,再把定子绕组改接成三角形,使电动机全压运行.
下图所示为时间继电器自动控制星三角降压启动电路图。

该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

时间继电器KT作控制星形降压启动时间和完成星三角自动切换用
先合上电源开关QS:
按下SB2→时间继电器KT线圈通电、KM3线圈通电→KM3互锁触头分断、KM3主触头闭合、KM3动合触头闭合→KM线圈通电、KM自锁触头闭合自锁、KM主触头闭合→电动机M接成星形降压启动,当M转速上升到一定数值,KT线圈断电.KT常闭触头分断→KT常开触头闭合→KM3线圈断电→KM3主触头分断、KM3互锁触头闭合→KM2线圈通电→KM2主触头闭合→KM2互锁触头分断→对KM3互锁.电动机M接成三角形全压运行。

星三角降压启动时间计算的经验公式与实际应用

星三角降压启动时间计算的经验公式与实际应用

星三角降压启动时间计算的经验公式与实际应用在电力拖动系统中,星三角降压启动是一种常见的启动方式。

这种方式因其在降低启动电流、减少对电网的冲击等方面的优势,被广泛应用于大功率电机的启动。

然而,对于星三角降压启动时间的计算,常常困扰着初学者。

在此,我们将介绍一种经验公式,并解释其在实际应用中的意义。

一、星三角降压启动时间经验公式的解读经验公式:启动时间(秒)=√p×2+4这里的p是要进行星三角降压启动的电机功率。

这个公式是如何得来的呢?其实它基于了一些基本的物理原理和实验数据。

根据电机学原理,电机的启动电流与其启动转矩密切相关。

而电机的启动转矩又与其转速密切相关。

为了降低启动电流,星三角降压启动通过降低电机启动时的电压来达到这个目的。

而降压的时间,就是我们这里所说的启动时间。

二、经验公式的应用实例以一个50千瓦的电机为例,采用Y-△降压启动。

根据经验公式,我们可以计算出其降压启动时间:启动时间(秒)=√50×2+4=7.07×2+4=18.14≈18秒在实际应用中,我们可以根据这个计算结果来设定电机的启动时间。

当按下启动按钮时,电机以星型方式启动,此时开始计时。

我们会发现,电流表指针会大幅偏转,表示电机正在努力克服摩擦力矩并加速转动。

随着启动时间的延长,电流表指针会逐渐回落,这表明电机已经逐渐进入平稳加速状态。

此时,我们就可以将电机的接线从星型切换到三角型,使电机进入全压运行状态。

这个时间段,就是我们所说的启动时间。

三、实际应用中的注意事项虽然经验公式为我们提供了一个设定启动时间的参考,但在实际应用中还需注意以下几点:1.启动时间的设定应考虑电机的具体型号、负载情况以及电网的特性等因素。

对于不同的设备和应用场景,可能需要调整启动时间以获得最佳的启动效果。

2.在使用电流表进行电流监测时,应注意选择合适的量程以避免过载。

同时,应定期校准电流表以确保其读数的准确性。

3.在实际操作中,操作人员的技能和经验也是影响启动时间的重要因素。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

什么是电动机的星三角降压启动?
Y—△降压启动:是指电动机启动时,把定子绕组接成Y形 ,以降低启动电压,限制启动电流。当电动机的转速接 近额定转速时再换成△接法运行的控制方法。
合作探讨
1、在主电路KM2没有吸合时电动机是什么接法,KM2吸合后电动机是 什么接法?
2、由星形接法变为三角形 接法为什么是降压启动?
3、试简述此电气原理图的 工作原理
4、总结星三角降压启动控 制线路特点及使用场合。
KM2吸合前电动机是什么接法,吸合后是什么接法?
KM2没有吸合时电动机是星形接法 KM2吸合后电动机是三角形接法
星三角切换为什么是降压启动
• 实验可知电动机启动时接成Y形,加在每相定子绕组上的启动电压只有 △接法的1/√3;
三相异步电动机Y—△降压启动控制线路
二、自主学习(掌握基本概念) 1、降压启动,常用的降压启动方法有哪些? 2、什么是电动机的星形接法? ቤተ መጻሕፍቲ ባይዱ、什么是电动机的三角形接法? 4、什么是电动机的星三角降压启动?
降压启动,常用的降压启动方法有哪些?
电动机的降压启动是在电源电压不变的情况下,降低启动时 加在电动机定子绕组上的电压,限制启动电流,当电动机 转速基本稳定后,再使工作电压恢复到额定值的控制方法 。
• 停止:按下SB1,KM1,KM2,KT同时断电电动机停止运行
总结星三角降压启动控.制线路特点及使用场合
Y—△降压启动方法简便、经济可靠。Y接的启动电流是正常运行△接 的1/3,启动转矩也只有正常运行时的1/3,因而,Y—△启动只适用 于空载或轻载的情况。另外,电动机额定运行状态是Y接法的,不 可采用本方法启动。
