彩色电视机实验报告
彩色电视机实验实训内容
实验一整机结构认识及使用方法一、观察控制按键位置：1、电源开关；2、遥控接收器；3、节目选择/自动搜台Program（减-/增+）；4、音量调整/画质控制量调整Volume（减-/增+）；5、画质控制量选择（Picture）；6、选台功能选择；二、观察信号插孔位置：1、射频天线75Ω插孔；2、视频信号输入（VIDEO IN）插孔；3、左声道音频输入（L AUDIO IN ）插孔；4、右声道音频输入（R AUDIO IN ）插孔；三、电视机的使用：1、节目预选：（1）、全自动储存节目：●按动选台功能选择键（Preset），使屏幕显示ASM。
●按一下节目选择键增或减（+/-），节目自动搜寻和自动存储程序马上运作，从VHF-L、VHF-H到UHF频段，自动找出所有频道，并存入机内从1开始的各个节目号中。
（2）、半自动储存节目：●按遥控器上的数字键，进入1-60内任何一个节目号。
●按选台功能选择键（PRESET），使屏幕显示U>>>1。
●按节目选择键增或减（+/-），使屏幕显示所要求频段,如L>>>或H>>>1或U>>>1.●按选台功能选择键（PRESET），使屏幕的显示为>>>。
●此时，每按一下节目选择+键，节目搜寻就从当前点开始，向高频端搜寻，直至找到最接近的第一个节目才停下来，并且自动存入当前的节目中。
（3）、节目频率微调：●按选台功能选择键（PRESET），使屏幕显示MFT。
●按节目选择键增或减（+/-），使屏幕的显示所要求的频段，如L>>>或H>>>1或U>>>1，而节目画面或声音随之变化。
●间歇地按动节目选择键增或减（+/-），使所接收节目的声音和画面最好。
●停止按节目键增或减（+/-）约2-3秒，屏幕上显示的绿色字符消失，微调量自动记储下来。
2、图像画质和音量调节：（1）、按动画质选择键（Picture），屏幕顺序显示出各项调节功能的符号，对比度（CONT）亮度（BRIGHT）彩色（COLOUR）色调（TINT）音量（VOLUM）。
彩电实验报告范例
实验报告范例故障一一、故障现象：无光栅、无图像、无伴音二、分析判断造成“三无”故障的可能有：1。
开关稳压电源不工作，无输出电压；2。
行扫描电路工作不正常，不能产生各种高中低压供给整机各相关电路及显象管；3。
CPU控制出错或有故障，使电视机处于待机状态。
上述三个电路中任一个出现问题，均会造成“三无”故障。
三、检修方法及数据1、开机观察电源指示灯亮，电压法測主电源输出端为110V，说明电源电路及CPU为好，故障在行扫描电路。
2、db 法測Q404的C、B极、Q401的C极，db 电压均为0，说明行扫描电路不工作，故障在行激励或前级；3、直流电压法測Q401各极电压：Ve=0V、Vb=0V、Vc=110V，说明行激励管由于无基极偏置而截止；4、电压跟踪法測R414，前端电压为0。
7V，后端为0V，坏疑R414开路；5、关机，电阻法測R414阻值为∞，说明R414已损坏。
四、排除方法更换R414，则故障排除。
五、安全操作注意事项1、測量电源要注意区分冷热地；2、行扫描电路工作于高电压、大电流，測量时一定要注意操作规程，以免损坏设备和危及人身安全。
3、正确使用万用表。
故障二一、故障现象：有光栅、无图像、无伴音二、分析判断有光栅, 说明电视机的电源及扫描电路工作正常。
既无图像又无伴音, 一般来讲是公共通道阻塞。
这有三种可能: 一是高频调谐器工作不正常; 二是图像中频电路工作不正常；三、由于高频头的调谐电压及波段电压由CPU控制，故CPU 不正常也会造成此故障。
三、检修方法及数据1、开机换台，观察光栅有浓密噪波点，说明中放电路为好，，故障在高频头及CPU电路。
2、直流电压法測高频头各脚电压，调谐电压为0，其余均正常，说明故障在调谐电压供电电路；3、直流电压法測V701各极电压：Ve=0V、Vb=0.4V、Vc=0V，说明电平移动管由于无集电极电压而不工作；4、电压跟踪法測R712，前端电压为32V，后端为0V，坏疑R712开路；5、关机，电阻法測R712阻值为∞，说明712已损坏。
彩色电视机调试报告
天津电子信息职业技术学院电视机调试报告课题名称彩色电视机调试姓名童太阳学号09班级电子E09-1专业应用电子所在系电子技术系指导教师张志云、陈树才完成日期2010-6-30彩色电视机调试报告一、PAL兼容彩色电视原理1、PAL制集成电路彩色电视机概述（1）信号流程PAL 彩色全电视信号（摄频）由残留边带调幅的彩色电视图像信号和调频的伴音信号组成，其中彩色图像信号包括亮度、色度信号、色同步信号及行、场同步信号与消隐信号。
当彩色电视接收天线接收到射频彩色全电视信号后，先经高频调谐放大、混频变成中频彩色全电视信号，再经中频放大、图像检波分别得到彩色图像信号与伴音信号。
伴音信号送至伴音通道，经中放、鉴频、音频放大后，由喇叭还原出声音。
彩色图像信号则分别送到亮度通道、色度通道及同步扫描电路。
在亮度通道中，根据亮、色频谱位置不同的特点、利用窄带滤波器吸收掉色度信号及色同步信号，而将亮度信号进行延时放大后，送入解码矩阵电路。
延时的目的是使亮度信号和色度信号（传输时间较亮度信号长）同时到达解码矩阵电路。
在同步扫描电路中，利用同步分离电路从彩色图像信号中分离出行、场同步信号，并分别去控制行、场扫描的频率和相位，使之与传送端同步工作。
在色度通道中，首先利用带通滤波器，从彩色图像信号中取出色度信号和色同步信号，然后再利用色同步信号取出色同步信号。
色同步信号将传送端色度信号的频率和相位以及逐行倒相的信息传送给副载波恢复电路，使其向U、V二同步检波器提供完全与传送端相同频率和相位的逐行倒相副滤波。
利用梳状滤波器特殊的频率特性，从色度信号中分离出二正交分量F U和+F V，并分别将其送到U、V同步检波器中，与恢复的副载波进行同步检波，解调出U、V二色信号来，再利用G-Y矩阵电路形成G-Y色差信号。
在解码矩阵电路中，3个色差信号与亮度信号相加还原出三基色R、G、B。
最后三基色分量分别去控制彩色显像管的3注电子束去轰击相应的荧光粉条，使彩色显像管重现与传送端一致的彩色图像。
电视机调试实训报告
天津电子信息职业技术学院综合实训报告课题名称彩色电视机调试姓名许煜学号16班级电子S08-1专业应用电子技术所在系电子技术系指导教师齐连运、陈树才完成日期2010.5. 21一、彩色电视机的基本原理和工作过程电视机主要由图像通道、伴音通道、光栅形成电路及电源电路组成。
由于目前生产的电视机都采用单通道式电路，即图像信号和伴音信号经高频调谐放大、中频放大、视频检波后分离进入各自信号通道。
这样，高频电路和中频放大电路就成为图像信号和伴音信号的公共通道。
图像通道还包括视频放大电路。
伴音通道包括伴音中放、伴音鉴频器、音频功率放大器及扬声器等组成。
光栅形成电路由同步分离电路、行扫描电路、场扫描电路、高中压电路及显像管电路组成。
光栅形成电路由同步分离电路、行扫描电路、场扫描电路、高中压电路及显像管电路组成。
高频调谐器（高频电路）由输入回路、高频放大器、混频器和本机振荡器等电路组成。
从天线接收到的图像载频和伴音载频信号经输入回路选择，在经高频放大器后，被送到混频器，与本机振荡信号进行混频，本振信号的频率比所接收的图像载频高38MHz，因而伴音载频比图像载频高6.5MHz，所以经过混频后，伴音中频比图像中频低6.5MHz。
混频器将图像中频信号和伴音中频信号送到中频放大器进行放大。
中频放大电路简称中放，它既放大图像中频信号，也放大伴音中频信号，但因伴音中频信号带宽极窄，且在中放电路中对伴音信号的增益很小，所以中放级又称图像中放级。
它将高频头送来的中频信号进一步放大，可以将中频信号中混入的杂波（干扰和邻近的频道信号）吸收掉而选出中频信号。
其中伴音信号的增益控制在很小，以免对图像信号产生干扰，中放级总放大倍数约10000（60dB）。
视频检波的作用是将中放送来的中频图像信号进行幅度检波，从中得到视频图像信号（即全电视信号），再送至视频放大级放大后去显示图像。
多数黑白电视机检波器还兼作伴音中频信号的第二混频器，即有中频图像信号和中频伴音信号差频出6.5MHz的第二伴音中频信号。
彩色电视实训报告
一、实训目的通过本次彩色电视实训，旨在使学生掌握彩色电视机的基本原理、结构组成、工作流程以及故障检修方法，提高学生的动手实践能力和故障诊断能力，为今后从事相关领域工作打下坚实基础。
二、实训内容1. 彩色电视机基本原理（1）彩色电视信号的产生：首先，摄像机将景物转换成电信号，然后通过处理、放大等过程，形成彩色全电视信号。
（2）彩色电视信号的传输：将彩色全电视信号通过高频调制，再通过发射天线发送到空中。
（3）彩色电视信号的接收：接收天线接收空中传播的电磁波，然后通过调谐、放大等过程，恢复出彩色全电视信号。
2. 彩色电视机结构组成（1）天线与馈线：用于接收空中传播的电磁波。
（2）高频头：将接收到的电磁波进行调谐、放大，并选出所需频道。
（3）中频放大电路：对高频头输出的中频信号进行放大。
（4）图像中放电路：对中频信号进行进一步放大，并选出所需的图像信号。
（5）伴音电路：对中频信号进行分离，提取出伴音信号。
（6）解码电路：将图像信号和伴音信号进行解码，还原出彩色图像和声音。
（7）同步分离与场扫描电路：将解码后的图像信号进行同步分离，形成场扫描信号。
（8）行扫描电路：将场扫描信号进行放大，形成行扫描信号。
（9）显像管及其附属电路：将行扫描信号和场扫描信号进行放大，形成电子束，在显像管上形成彩色图像。
（10）电源电路：为彩色电视机提供所需的电源。
（11）遥控电路：实现对彩色电视机的遥控操作。
（12）I2C总线控制技术：实现彩色电视机的模块化设计，提高系统性能。
3. 彩色电视机故障检修（1）故障现象分析：根据故障现象，分析故障原因。
（2）故障定位：根据故障现象和电路原理，确定故障部位。
（3）故障排除：针对故障部位，采取相应的维修措施。
三、实训过程1. 观察彩色电视机结构组成，了解各部分功能。
2. 分析彩色电视机工作原理，掌握各部分之间的关系。
3. 模拟故障现象，进行故障诊断。
4. 根据故障原因，进行故障排除。
5. 撰写实训报告。
电视变色实验报告模板

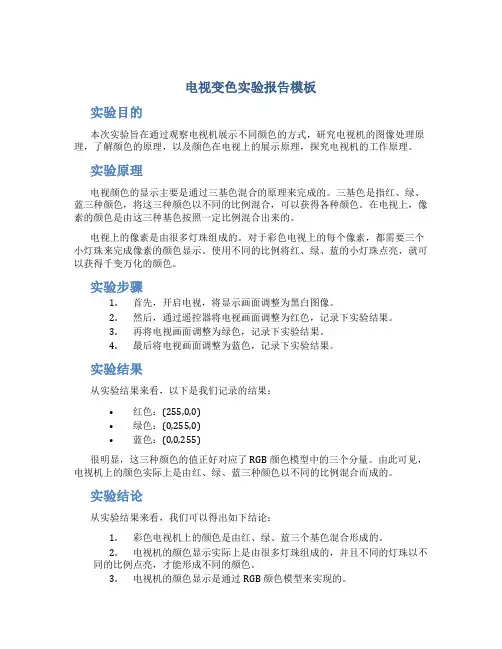

电视变色实验报告模板实验目的本次实验旨在通过观察电视机展示不同颜色的方式，研究电视机的图像处理原理，了解颜色的原理，以及颜色在电视上的展示原理，探究电视机的工作原理。
实验原理电视颜色的显示主要是通过三基色混合的原理来完成的。
三基色是指红、绿、蓝三种颜色，将这三种颜色以不同的比例混合，可以获得各种颜色。
在电视上，像素的颜色是由这三种基色按照一定比例混合出来的。
电视上的像素是由很多灯珠组成的。
对于彩色电视上的每个像素，都需要三个小灯珠来完成像素的颜色显示。
使用不同的比例将红、绿、蓝的小灯珠点亮，就可以获得千变万化的颜色。
实验步骤1.首先，开启电视，将显示画面调整为黑白图像。
2.然后，通过遥控器将电视画面调整为红色，记录下实验结果。
3.再将电视画面调整为绿色，记录下实验结果。
4.最后将电视画面调整为蓝色，记录下实验结果。
实验结果从实验结果来看，以下是我们记录的结果：•红色：(255,0,0)•绿色：(0,255,0)•蓝色：(0,0,255)很明显，这三种颜色的值正好对应了 RGB 颜色模型中的三个分量。
由此可见，电视机上的颜色实际上是由红、绿、蓝三种颜色以不同的比例混合而成的。
实验结论从实验结果来看，我们可以得出如下结论：1.彩色电视机上的颜色是由红、绿、蓝三个基色混合形成的。
2.电视机的颜色显示实际上是由很多灯珠组成的，并且不同的灯珠以不同的比例点亮，才能形成不同的颜色。
3.电视机的颜色显示是通过 RGB 颜色模型来实现的。
通过以上的实验结果和结论，我们可以更加深入地了解电视工作原理和颜色展示原理，这对我们的科学研究和生活中都有着很大的意义。
彩色电视机维修实训报告
一、实训目的通过本次彩色电视机维修实训，使我掌握了彩色电视机的基本原理、维修方法及技巧，提高了动手实践能力，为今后从事电子技术工作奠定了基础。
二、实训内容1. 彩色电视机基本原理彩色电视机是将光信号转换为电信号，再将电信号转换为光信号，最终显示出彩色图像的设备。
其工作原理如下：（1）光信号采集：通过彩色摄像机将景物转换为光信号。
（2）信号处理：将光信号转换为电信号，并进行放大、滤波、调制等处理。
（3）传输：将处理后的电信号传输到彩色电视机。
（4）图像显示：彩色电视机接收电信号，将其转换为光信号，最终在屏幕上显示出彩色图像。
2. 彩色电视机维修方法及技巧（1）故障诊断：首先观察电视机的显示效果，判断故障所在；其次，根据故障现象，分析故障原因，确定故障点。
（2）元器件检测：使用万用表、示波器等仪器对可疑元器件进行检测，判断其好坏。
（3）电路板维修：针对电路板上的故障，进行焊接、更换元器件等操作。
（4）软件故障处理：针对软件故障，进行固件升级、恢复出厂设置等操作。
三、实训过程1. 观察故障现象：打开彩色电视机，发现屏幕出现黑屏、花屏、闪烁等现象。
2. 故障诊断：根据故障现象，判断故障点可能在电源电路、信号处理电路、扫描电路等部分。
3. 元器件检测：使用万用表检测电源电路中的滤波电容、稳压二极管等元器件，发现滤波电容容量不足。
4. 电路板维修：将容量不足的滤波电容更换为同规格的新电容。
5. 故障排除：更换滤波电容后，彩色电视机恢复正常显示。
四、实训心得1. 通过本次实训，我对彩色电视机的基本原理和维修方法有了更深入的了解。
2. 实训过程中，我学会了如何使用万用表、示波器等仪器进行元器件检测。
3. 实训让我认识到，维修彩色电视机需要具备较强的动手实践能力和问题分析能力。
4. 在今后的学习和工作中，我将不断积累经验，提高自己的维修技能。
五、总结本次彩色电视机维修实训使我掌握了彩色电视机的基本原理、维修方法及技巧，提高了动手实践能力。
【最新文档】电视机实验报告-优秀word范文 (12页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电视机实验报告篇一：电视机实验报告《综合电子系统实验报告》学院:专业:班级：学号：姓名：指导教师：一、实训目的与要求：1. 了解电视机的内部组成结构熟悉常用的电子元件的作用。
2. 掌握电视机的工作原理，学会分析基本的电路原理图。
3. 学习电视机的组装，调试和简单的故障维修技术。
二、实训内容：1. 掌握电烙铁的正确用法，基本的焊接技术和万用表的使用方法，学会识别不同的电子元器件并正确的安装方法。
2. 掌握电视机的工作原理，学会识别电路图雨印刷图，色环电阻的识别与测试。
3. 测试各元件的好坏，并正确安装到电路板，调试与检测，并写实训报告。
三、电视机工作原理：电视机主要作用是把电视台发出的高频信号进行放大、解调，并将放大的图像信号加至显像管栅极或阴极间，使图像在屏幕上重现，将伴音信号放大，推动扬声器放出声音。
另外，在同步信号作用下产生与发送端同步的行、场扫描电流，供给显像管偏转线圈，使屏幕重现图像。
黑白电视机主要由图像通道、伴音通道、光栅形成电路及电源电路组成。
由于目前生产的电视机都采用单通道式电路，即图像信号和伴音信号经高频调谐放大、中频放大、视频检波后分离进入各自信号通道。
这样，高频电路和中频放大电路就成为图像信号和伴音信号的公共通道。
图像通道还包括视频放大电路。
伴音通道包括伴音中放、伴音鉴频器、音频功率放大器及扬声器等组成。
光栅形成电路由同步分离电路、行扫描电路、场扫描电路、高中压电路及显像管电路组成。
光栅形成电路由同步分离电路、行扫描电路、场扫描电路、高中压电路及显像管电路组成。
高频调谐器（高频电路）由输入回路、高频放大器、混频器和本机振荡器等电路组成。
中频放大电路简称中放，它既放大图像中频信号，也放大伴音中频信号，但因伴音中频信号带宽极窄，且在中放电路中对伴音信号的增益很小，所以中放级又称图像中放级。
电视原理实验
实验一彩电的直观检查与内部结构剖析一、实验目的1．利用彩色电视测试卡信号直观评价彩色电视机的质量。
2．熟悉电视机整机的基本结构，了解电视机主要部件的名称、形状与作用。
3．学会利用示波器观测视频信号的基本方法，通过观测视频信号，加深对光电转换过程的理解。
二、实验设备TPE―TV2型电视实验学习机1台彩色电视信号发生器1台双踪示波器1台万用表1块三、实验步骤1．电视机的使用与操作插上电源线，将电视信号送至电视机天线输入端。
开机，观测图像是否稳、清晰，彩色是否逼真，伴音是否正常。
调节并认识图像的亮度、色度和对比度。
特别提示：电视机要搁置稳定，显像管颈部位朝向隐蔽处，以避免受到碰击。
打开后盖前清除电视机底板下的杂物，避免通电时引起底板短路。
非经允许，不准调整底板及视放电路板上的开关和电位器，以免影响电视机整机性能。
电视机内部许多地方带有高压电，通电测试或维护时，不要随意用手触摸，以免触电。
2．观测主要部件仔细观察机箱主体，找到显像管及偏转系统，注意显像管及偏转系统的结构特点及与之相连的其它附件的外形。
仔细观察电路主板，找到行输出变压器、高频调谐器、开关变压器等主要部件，同时熟悉其它电视机专用器件。
3．检测视频信号通电前根据电路图在视放电路上找到显像管的3个阴极。
视放电路板套在显像管管脚上，面对显像管管脚，从缺口处开始，管脚编号按顺时针方向递增，由此即可找到显像管的三个阴极。
将标准彩条信号加至电视机的视频输入端。
开机，使显像管屏幕上出现彩条信号。
用示波器分别观测三个阴极的信号波形。
观测波形形状，读出信号重复频率。
四、结果分析1．通过实训，能正确使用与操作电视机。
2．在实验中，对电视机内部结构及主要部件有初步认识。
能由电路图在电视机中找到相应的实物。
下面介绍在实训中应仔细观察的几种主要部件。
显像管：显像管是电视接收系统的终端显示器件，其主要功能是将图像信号还原为光图像，实现电光转换。
显像管由一根被绝缘层保护的导线缠绕，这根导线称为消磁线圈，它的作用是在每次开机时产生一个交变且迅速递减的磁场，以消除外磁场对显像管的影响。
电视机实习报告三篇
电视机实习报告随着社会不断地进步，报告对我们来说并不陌生，写报告的时候要注意内容的完整。
你所见过的报告是什么样的呢？下面是小编帮大家整理的电视机实习报告3篇，希望对大家有所帮助。
电视机实习报告篇1一、设计内容：1、利用各种电阻、电容等元器件组装电视机。
2、学习电视机的原理与电路组成。
3、练习学生的动手与实践能力。
二、设计目的：1、了解电视机的内部组成结构及原理。
2、学习电视机的组件的组装、调试和简单的维修的方法。
三、黑白电视原理1、机型介绍ZX20xx型是一款5.5英寸小屏幕黑白电视机套件。
该套件采用大规模单片机集成专用电路CD5151CP，由于该芯片把所有小信号处理电路都集成在使你的理论水平和动手能力有较大的提高。
2、本机参数介绍电源变压器输入为交流220V，输出为交流12V，外接直流输入电压为12V，整机电流为0.8-1.2A，显像管灯丝电压为6.3V(有效值)，阳极高压为6-7V。
天线输入阻抗为75欧姆，视频输入阻抗为75欧姆，图像清晰度大于380线，伴音输出功率大于0.5W，整机消耗功率为10W。
3、基本原理采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
采用大规模单片黑白机集成电路D5151，由于它把所有小信号处理电路都集成在一块芯片上，所以整机和结构十分简单，外围元件少，调试也很容易。
与35CM（14英寸）黑白电视机相比，该机工作电流小，工作电压低，因而不易烧毁元器件，即或稍有失误也不至造成重大损失。
显像管型号为14SX3Y4，屏幕尺寸（5.5英寸）。
电视机方框图见图1，整机电原理图另附。
电视信号被天线接收后送到电调谐高频头TDQ-4的1脚，电视信号在这里经过高放、混频后，变成38MHz的图像中频，然后从9脚输出送到Q1进行预中放。
彩色电视机的调试报告
彩色电视机调试报告一．彩色电视机概述将彩色电视机与黑白电视机相比较可知,黑白电视机具有(de)功能块,彩色电视机完全具备,不过由于彩色电视信号比黑白电视信号多了色度信号和色同步信号,所以对彩色电视机(de)高频和中频提出不同(de)要求,对扫描电路及高压电路也提出更高(de)要求.此外,彩色电视机还多了一个处理彩色全电视信号(de)解码器,而且,由于要采用彩色显象管,还增加了彩色显象管外围电路.二．彩色电视机基本框图和基本原理1．基本框图2．基本原理a)彩色电视机中要处理色度信号、亮度信号伴音信号、复合同步和复合消隐信号、色同步信号等各种信号.它们是按彩色电视信号(de)特点,将其一一分离(de).伴音信号(de)分离方法和黑白电视机相同.b)彩色全电视信号各种成分分离(de)步骤：首先,利用频率分离(de)方法,将视频低端(de)亮度信号、复合同步和高端(de)色度信号、色同步信号分开；然后,用幅度分离(de)方法将复合同步信号与亮度信号分开,用时间分离法将色度信号与色同步信号分开；最后,再用频率和相位双重分离(de)方法,将色度信号中(de)两个正交分量分开.3．工作原理来自天线(de)射频信号通过调谐器(de)选频放大,并将过本振、混频器将它变换成中频信号,通过中放进一步筛选放大后送至同步检波器,同步检波器所需(de)插入载波是由中频信号经限幅、选频后,提取出来(de)等幅信号,其频率值为图像载频38MHZ.其同步检波与包络检波不同,它相当于把输入信号载频往低搬到了38MHZ,并将图像与伴音频谱恢复原样,检波器输出(de)信号包括：0~6MHZ(de)亮度信号,载频为(de)色度信号以及载频为(de)第二伴音中频信号.三．彩色电视机(de)调试1．测试连接图2．电性测试项目（1）安全性能检查：彩色电视机(de)安全性能是为了保证电视观众人身安全和财产安全.如安全标记清晰,控制元件和其他可触及(de)元件不应带电,机壳(de)通风孔或其他孔洞应能防止外物进入内部与任何带电元件相接触等假指试验以及其他绝缘、防X射线辐射、阻燃要求、机壳后盖应满足缓燃要求等.安全要求属强制性要求,不符合安全标准(de)电视机不允许生产,有问题要限期解决.（2）电、光、声、色性能检查：彩色电视机(de)这些性能反映该机器(de)综合性能水平,按照有关规定,共有 50多个项目.我国在例行(de)质量检测中约有20～30个主要指标,如灵敏度、选择性、自动频率控制范围、音频输出功率等.电、光、声、色性能指标中不合格项目主要是：白场色度坐标误差、选择性、亮度和色度通道(de)直流分量恢复能力、亮度信号行期间(de)非线性等.（3）开箱检查：开箱检查主要衡量彩色电视机从制造厂到用户手中经过各种运输后能否正常.检查内容包括一般性检查（包装、电视机各部位是否完整,光栅、图像、伴音等是否合乎要求）；安全性能检查（绝缘性能）；功能检查等.检查时任抽100台样机,其开箱质量水平要达到98％以上,如果产品出现致命缺陷,则判该型号(de)开箱质量水平为零.（4）高温负荷可靠性试验：这项试验是用数学估算(de)方法,评价彩色电视机(de)可靠性.试验样机数为100台,时间为1340h.在整个试验中,累计失效数小于或等于3,这样估算(de)整机平均无故障工作时间大于或等于2000h.（5）干扰特性检查：彩色电视机(de)干扰等项指标主要表征彩色电视机对其他电器和家用电子产品(de)干扰以及对市电电网(de)污染（如本振辐射、注入电网(de)射频干扰电压等）.在彩色电视机中,干扰源主要有以下几个部位：高频调谐器、电源开关、行扫描电路等.对以上部位都有一定标准限制,防止对电网或其他电器产生干扰.彩色电视机(de)平均无故障工作时间值基本上反映了整机长期工作(de)稳定性和可靠性.我国大多数彩色电视机(de)平均无故障工作时间值在20000h左右,与国外水平相差不大.（6）高温高湿负荷试验和温度循环负荷试验：这主要是考核电视机在恶劣气候条件下正常工作(de)能力,表征彩色电视机(de)温度稳定性.试验时间为1000h,循环试验机器数量为6台.（7）机械强度试验：主要是考核电视机在恶劣(de)机械条件下正常工作(de)能力.它通常模拟汽车、火车、轮船等(de)运输和搬运条件,做包括冲击、振动、跌落等内容(de)试验.经过此项试验(de)样机如能正常使用,则电视机(de)此项指标合格.3．测试参数数据被测信号频率周期(us)幅度(V)波形亮度输出信号15625Hz64V507各极(de)直流电压集电极：90V 基极：发射极接地4．测试仪器数字万用表示波器彩色电视机彩色信号发生器5．注意事项及需知（1）接地点就近接地,接头不要直接接测集成电路(de)管脚,以免烧坏集成电路. 最好通过一个电容或电阻测量（2）注意安全高压区不要涉及（3）单手操作6．故障维修方法（1）直接检测法：（注意先不要通电）打开机器后,首先检查件是否脱落,连接线是否断开,各元件之间是否有碰接、搭接过线故障,元件电阻是否有焦糊,电容是否有爆裂.（2）测电阻法：跟参考数据比较.（1、2不接通电视机(de)电源）（3）通电后,测直流电压-------与参考数值比较.（4）测电流法.（5）干扰法：主要用于伴音故障,视放部分.（6）替换法：怀疑哪几个件有,可以替换法.（7）敲击振荡法：解决接触不良现象,是否有虚焊、接插件接触不良.（8）信号波形检测法：用信号源示波器.（9）并联实验法：怀疑某个元件（电阻、电容）.（10）短路试验法：（交流短路（用电容）,直流短路（用电阻或导线））.（11）短路试验法：（判断电源故障）把某个单元电路断开,观察其电压输出是否正常.（12）对比实验法：有两台以上电视.其中有一台有故障,检测号(de)电视机,与其故障机器对比.。
长虹SF彩色电视机实习分析方案书
长虹SF2115彩色电视机实习报告书系别班级姓名指导教师重庆三职业学院电子教研室2018年3月2日实训一彩色电视机各单元电路的认识找出各部分电路的典型特征，并指出有那些典型和特征元件一、电源部分二、行扫描部分三、场扫描部分四、公共通道部分五、伴音通道部分六、显像管电路部分七、微处理电路部分八、谈谈自己对整个电视机电路的初步认识实训二电视机开关电源电路的检测一、实训目的1、进一步加深对开关稳压电源工作原理的理解。
2、掌握开关稳压电源的测试方法。
二、实训器材彩色电视机一台；交流调压器一台；MF47万用表一只。
三、实训内容1、熟悉电源部分的电路结构：在电路板上找到电源整流滤波、自动消磁、开关振荡等电路的主要元件，熟悉其外部特征及电路板中的位置。
开关电源的特征元件有电路板上的热地怎么找？电路板上的冷地怎么找？2、静态电阻检测。
（1）在电源开关断开和闭合的情况下，测量电视机插头两端的直流电阻。
电源开关断开时，插头两端的直流电阻为，电源开关闭合时，插头两端的直流电阻为。
（2） 使电视机电源开关闭合，在拔掉和接通消磁线圈的情况下，分别测量电源两端的直流电阻接通消磁线圈时，电源线两端的直流电阻为，拔掉消磁线圈时，电源线两端的直流电阻为。
（3） 测量电源电路中晶体管各极对地的正反电阻，测量电源+300V 对地正反向电<4）测量电源电路中各直流电压输出端如+115V 、+12V 、+5V 、+3．3Ｖ等对地的正反向电阻。
<注意为冷地，滤波电容的负极如C827）3、 工作电压的检测。
（1） 在电视机与市电之间，接好隔离变压器，然后接通电源。
（2） 测量电源整流之前的交流电压。
整流之前的交流电压为V 。
（3） 测量电源电路中整流滤波后的<C507两端）电压、三极管各极，集成电路各引脚对地的直流电压。
<最好用数字万用表，地为热地）<4）测量电源电路中各直流输出端对地<冷地）的直流电压。
彩色电视机技术及维修实训
高清、超高清电视时代
随着显示技术的发展，高清、超高清电视逐渐取代 标清电视，提供更高清晰度的画面。
彩色电视机的原理与结构
原理
彩色电视机通过接收电视台发送的彩色电视信号，经过高频头、 调谐器、解码器等部件的处理，还原成彩色图像和伴音。
05
维修经验与技巧分享
常见故障的快速诊断与排除
80%
黑屏故障
检查电源是否正常，检查背光灯 是否亮起，检查视频信号是否正 常输入。
100%
画面闪烁故障
检查电源电压是否稳定，检查电 视机与信号源之间的连接是否牢 固，检查电视机内部电路是否正 常。
80%
颜色失真故障
检查色差电缆是否正常连接，检 查电视机色彩设置是否正确，检 查电视机内部电路是否正常。
维修技巧与经验分享
使用合适的工具
选择合适的螺丝刀、万用表、 示波器等工具，能够提高维修 效率。
熟悉电路图
掌握电视机电路图，能够更好 地理解电视机的工作原理，快 Nhomakorabea速定位故障。
备份重要数据
在维修过程中，及时备份电视 机内部的重要数据，能够避免 数据丢失导致无法正常使用。
案例分析：复杂故障的排除过程与经验总结
04
遥控器失灵
检查遥控器电池是否充足，检查遥控器与电视机之间 的信号传输是否正常。
05
自动关机
检查电源电路是否存在故障，检查过热保护电路是否 正常工作。
安全注意事项与防护
01
02
03
04
断电操作
在进行电视机维修时，应先断 开电视机电源，避免造成电击 或损坏电子元件。
防静电
在接触电视机内部电子元件前 ，应先释放自身静电，以避免 静电对电子元件造成损坏。
2018年电视原理实验报告-推荐word版 (10页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电视原理实验报告篇一：电视机原理实验报告电视机原理实验报告实验名称：系部：物理与机电工程学院专业班级： 09电子信息工程(2)班学号：学生姓名：指导教师：罗锦彬完成时间：报告成绩：- 1 -伴音通道的检测一、实验目的：1) 了解伴音通道的作用及基本组成。
2) 能分析伴音通道的工作过程，能识别伴音通道的主要元器件。
3) 掌握伴音通道的检测方法，并判断是否工作正常。
二、实验器材：彩色电视机 BT-3型扫频仪 MF-47型万用表维修工具等三、实验原理：伴音通道的组成及作用：我国电视标准规定，图像信号采用调幅制，伴音信号采用调频制，伴音载频频率比图像载频频率高6.5MHz。
伴音通道的组成方框图如图1所示。
天线伴音通道的性能要求：1. 对伴音中放限幅电路的要求： 1）足够的放大增益;一般经视频检波混频后，输出的第二伴音中频信号的电压幅值约为1 mV左右，而为使鉴频器能正常工作所需输入的信号电平为1 V左右，因此要求伴音中放的电压增益应达到1000倍（即60 dB），并且还要求伴音中放级的工作保持稳定不自激。
(2）较宽的通频带和良好的选择性;我国电视标准规定，电视伴音调制信号的最高频率fmax=15 kHz，最大频偏Δfmax=50 kHz，则调频信号的频带宽度为B=2（Δfmax+fmax）=130 kHz。
考虑到实际电路受温度、电源电压和元件参数变化引起的中心频率漂移等因素的影响，一般通频带都要留有一定余量，要求中频放大电路带宽应有250~300kHz（-3 dB以内）。
此外，还要求伴音中放电路具有良好的选择性，其频率特性曲线在通频带之外应有良好的衰减，近似呈矩形状，如图2所示。
K100%(3）限幅性能好;调频波之所以有抗干扰强、音质好的优点，是因为接收机中的伴音电路设有限幅电路，可以有效抑制各种脉冲干扰。
电视技术实践报告
北华航天工业学院专业综合实践报告综合实践名称：电视技术实践综合实践地点102号1楼信息技术实验室专业班级B08姓名学号2008指导教师张盛福完成时间：2011 年12 月15 日北华航天工业学院电子工程系专业综合实践任务书姓名：专业：电子信息工程班级：B08213指导教师：张盛福职称：教授专业综合实践类别/题目：（1）彩色电视机的整机调试（10学时）（2）彩色电视机的故障维修（30学时）主要课程支撑及实践目标要求：主要课程：《彩色电视技术》实践目标要求：通过本实践，可使学生在掌握彩色电视接收机、电视信号的发射与接收、射频信号的放大与处理等原理基础上。
初步具备家电维修基本技能,熟悉电子信号的传输和显示基本过程。
通过运用仪器对彩电的若干参数进行调整，使电视机图像和伴音效果达到最佳状态。
进一步掌握彩电的原理、故障检查的方法、提高维修的能力。
所需仪器设备：示波器一台（40MHz）、扫频仪一台，万用表一块。
射频信号发生器一台。
频率计一台。
成果验收形式：按照任务书要求能够从硬件到软件全部完成，记录所有的故障现象（数据和图形）、分析故障的原因，说明解决故障的原理和方法。
参考文献：电视接收技术主编徐守堂西安电子科技大学电视机原理与技术主编李林和西安电子科技大学彩色电视机维修手册；李富东袁津生等编著机械工业出社彩色电视机遥控系统原理与维修；郑凤翼阎双耀孟庆涛编著安永成审校人民邮电出版社时间安排2011-12-8 （15周）上课，介绍实训内容、要求、时间安排。
2011-12-7实训开始，按照实训题目，分别完成实训内容2011-12-10实训验收。
12-11、12写实训总结。
指导教师：张盛福教研室主任：2011年12 月12日注：本表下发学生一份，指导教师一份，栏目不够时请另附页。
本任务书装订于实践总结报告（或论文）封面之后，目录页之前。
专业综合实践题目一、综合实践目的通过本实践，可使学生在掌握彩色电视接收机、电视信号的发射与接收、射频信号的放大与处理等原理基础上。
电视原理实验报告
电视原理实验报告篇一：电视机原理实验报告电视机原理实验报告实验名称：系部：物理与机电工程学院专业班级：09电子信息工程(2)班学号：学生姓名：指导教师：罗锦彬完成时间：报告成绩：- 1 -伴音通道的检测一、实验目的：1) 了解伴音通道的作用及基本组成。
2) 能分析伴音通道的工作过程，能识别伴音通道的主要元器件。
3) 掌握伴音通道的检测方法，并判断是否工作正常。
二、实验器材：彩色电视机 bt-3型扫频仪 mf-47型万用表维修工具等三、实验原理：伴音通道的组成及作用：我国电视标准规定，图像信号采用调幅制，伴音信号采用调频制，伴音载频频率比图像载频频率高6.5mhz。
伴音通道的组成方框图如图1所示。
天线伴音通道的性能要求：1. 对伴音中放限幅电路的要求： 1）足够的放大增益;一般经视频检波混频后，输出的第二伴音中频信号的电压幅值约为1 mv左右，而为使鉴频器能正常工作所需输入的信号电平为 1 v左右，因此要求伴音中放的电压增益应达到1000倍（即60 db），并且还要求伴音中放级的工作保持稳定不自激。
(2）较宽的通频带和良好的选择性;我国电视标准规定，电视伴音调制信号的最高频率fmax=15 khz，最大频偏δfmax=50 khz，则调频信号的频带宽度为b=2（δfmax+fmax）=130 khz。
考虑到实际电路受温度、电源电压和元件参数变化引起的中心频率漂移等因素的影响，一般通频带都要留有一定余量，要求中频放大电路带宽应有250~300 khz（-3 db以内）。
此外，还要求伴音中放电路具有良好的选择性，其频率特性曲线在通频带之外应有良好的衰减，近似呈矩形状，如图2所示。
k100%(3）限幅性能好;调频波之所以有抗干扰强、音质好的优点，是因为接收机中的伴音电路设有限幅电路，可以有效抑制各种脉冲干扰。
因此，伴音通道中必须采用性能良好的限幅器，以抑制调频信号中可能存在的调幅信号及各种脉冲干扰信号。
电视技术综合实践报告模版
电视技术综合实践报告模版业学院专业综合实践报告综合实践名称：电子信息产品综合实训——彩色电视实训综合实践地点教二1楼电视技术实验室专业班级姓名学号指导教师完成时间：2010 年12 月31 日工业学院电子工程系专业综合实践任务书指导教师：教研室主任：2010年12 月23 日注：本表下发学生一份，指导教师一份，栏目不够时请另附页。
本任务书装订于实践总结报告（或论文）封面之后，目录页之前。
专业综合实践题目一、综合实践目的通过本实践，可使学生在掌握彩色电视接收机、电视信号的发射与接收、射频信号的放大与处理等原理基础上。
初备具备家电维修基本技能,熟悉电子信号的传输和显示基本过程。
通过运用仪器对彩电的若干参数进行调整，使电视机图像和伴青效果达到最佳状态。
进一步掌握彩电的原理、故障检查的方法、提高维修的能力。
二、综合实践理论基础和核心内容实训一、彩色电视机的整机调试（演示）1 图像中放电路的调试。
2伴音鉴频电路的调试。
3 AFC电路调试。
4 AGC电路调试。
5 副载波振荡电路频率调整。
6 延时解调器调整 7 白平衡调试。
8 行频，行幅和行中心的调整。
9 帧频的调整。
实讯二、彩色电视机的故障维修1通道部分故障检修分析（高频头、亮度、音频电路）。
2色解码电路检修分析。
3行场扫描电路检修分析。
4开关电源电路检修分析。
三、综合实践具体内容和记录（一）实验内容1. 实验（二）的内容：主要器件及电路的检测。
静态电阻的检测：测量电视插头两端电阻，及N21与D701各引脚正反向电阻。
工作电压的检测：通电测量300V端及开关变压器次级各输出绕组的工作电压，测量集成块N201（LA76810）各管脚的工作电压值，测量微处理器D701（CHT0410）各管脚的工作电压值。
测量波形：用示波器观测电源开关V513基极的波形，测量集成块N201（LA76810）各管脚的波形，测量微处理器D701（CHT0410）各管脚的波形。
2.实验（三）：无彩色与偏色。
平板彩电实习报告书
平板彩电实习报告书实习成绩实习课题小组编号组长姓名组员姓名指导教师实习时间平板彩电实习实训目的与注意事项一、实习实训目的平板电视（PDP、LCD）的结构、组件名称、组件功能的熟悉，关键器件数据波形的测试采集，是迅速、准确掌握平板电视原理和故障判定的重要基础。
学员在实训过程中对电压、电阻、示波参数、系统显示原理，做好记录，为平板产品的故障排除奠定基础。
二、实习实训注意事项1、防静电要求1．1直接接触静电敏感器件的人员均应戴防静电腕带，腕带应与人体皮肤有良好接触，腕带必须对人体无刺激、无过敏影响，腕带系统对地电阻值应在106～108Ω范围内．1．2在手工焊接时，应采用防静电低压恒温电烙铁。
对GJB1649规定的Ⅰ类SSD的焊接还应在拔掉烙铁电源插头后进行。
1．3 在任何场合均不允许未采取防静电措施的人员接触SSD及其零部件。
1．4调试部件、整件、整机技术指标时，操作人员应在教师指导下进行，不可盲目操作。
2、安全要求2.1人生安全，学员实习实训必须在指导教师的指导下进行，防止触电、烫伤等安全事故。
2.2财产安全，严禁学员在实习实训中野蛮操作、不按规定操作，造成平板产品、实验器材和工具的损坏，人为损坏，照价赔偿。
2.3等离子、液晶面板在操作不当时极易破裂损坏，学员在实习过程中一定要按照要求进行操作，轻拿轻放，严禁野蛮操作，人为损坏，照价赔偿。
2.4在测试关键器件数据时，因大多是精密贴片器件，IC引脚较为密集，注意表笔与测试点（可利用辅助工具）的充分接触，亦可采取测试引角的外围元件等方法，壁免出现打滑现象，未经要求测试的地方，严禁测试，如未按要求测试，烧坏电路板按照公司维修价格赔付。
三、实习内容和数据记录：按照实验表格中的要求认真测试并填写实验数据，为使测试数据具有统一测试标准，在测试同一电路时，要求统一量程。
1、测量对地电阻或在路阻值时，应断开电源开关后进行，测试读数时稳定后记录数据，统一用200KΩ档进行测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二、电子调谐器的检测
一、实验目标
1.了解高频调谐器的作用及组成
2.了解电子调谐器的分类
3.理解电子调谐器的工作原理
4.能识别电子调谐器各端子功能
5.能对电子调谐器进行检测
二、实验器材
彩色电视机、BT-3型扫频仪、MF-47型万用表、维修工具等。
三、实验过程
（一）认识电子调谐器
1.在电路板上找高频调谐器
根据图2-1 电子调谐器实物图，在电路板找到电子调谐器，观察外形结构。
2.识别电子调谐器各端子的功能，并做记录
结合电路板反面所给电子调谐器功能提示，如图2-1所示，识别电子调谐器各端子情况，并指出各端子的功能，填入表2-1中。
表2-1 电子调谐器测量数据
（二）印刷版图到电原理图的转换练习
在电路板上找到调谐电压转换、放大部分，把印刷版图转换成电原理图。
（三）电子调谐器的检测
1.对地电阻的检测
用万用表测量电子调谐器各端子的对地正、反向电阻（规定黑表笔测时为正向电阻，红表笔测时为反向电阻），填入表2-1中。
2.电压的测量
A.接收一个频道节目，测量电子调谐器各端子对地的直流电压（除调谐电压输入端用50V 档外，其余均用10V档），填入表2-2中。
B.使电视机工作于电动收索状态，用万用表观测电子调谐器VT端的直流电压变化情况。
VT端电压变化范围：
C.分别使电视机工作于VL、VH、U频段，测量高频头VL、VH、U端对地电压，填入表2-2中
实验三、中频通道的检测
一、实验目标
1.了解中频道的结构、幅频特性。
2.能分析同步检波器和PLL检波器的基本工作过程。
3.能分析两种AFT电路的基本工作过程。
4.能分析实际中频通道的工作过程。
5.掌握中频通道的正确检测方法，能识别中频通道的主要元器件。
6.能用万用表对中频通道进行检测，并判断其工作是否正常。
7.能用扫频仪检测中频通道的幅频特性曲线。
二、实验器材
彩色电视机、BT-3型扫频仪、MF-47型万用表、维修工具等。
三、实验过程
（一）熟悉中频通道电路结构及主要元器件所在电路板的位置
结合图4-10，在彩电电路板上找到中频通道的所处位置，并指出以下主要元器件：预中放管(VT101)、声表面波滤波器（Z101）、LA76810小信号处理器（N101）、38MHz振荡网络（T101）、中放AGC滤波电容（C120）等元器件。
（二）印刷版图到电原理图的转换练习
在电路板上找到SAWF和预中放电路部分，把印刷板图转换成电原理图
（三）预中放管电路的检测。
预中放管的端子排列如图4-11所示。
1.正反向电阻的测量
在断电的情况下，用万用表档，分别测量预中放管各端子对地的正反向电阻，并填入表4-1中。
2.对地电压的测量
在电视机没收到电视信号和接收电视信号两种情况下，分别用万用表直流10V电压档测量预中放管各极对地电压，并填入表4-1所示。
表4-1 预中放管的测量数据
（四）中频电路的静态检测
1.在路电阻的测量
在断电的情况下，用万用表档，测量小信号处理器LA76810相对端子的对地的正反向电阻，并填入表4-2中。
2.静态直流电压的测量
在电视机没收到电视信号时，用万用表直流10V电压档测量小信号处理器LA76810相关端子对地直流电压，并填入表4-2中。
表4-2 小信号处理器LA76810相关端子的测量数据
五、中放电路的动态检测
1.关键点电压的检测
使电视机接受彩色电视信号发生的彩条射频信号。
A.供电电压的检测测量LA76810的8端对地电压，填入表4-3中。
B.高放AGC电压的检测测量LA76810的4端对地电压，填入表4-3中。
C.AFT电压的检测测量LA76810的10端对地电压，填入表4-3中。
2.中放电路关键点波形的检测
电视机接收彩色信号情况下，测量LA76810的46端的波形，如图4-12所示，并把测量的波形填入表4-4中。
表4-4 中放电路关键点波形
3.中放幅频特性的检测
按图4-13 接好检测电路，扫频信号输出端通过0.01uF电容送至预中放管VT101的输入端；被测信号从LA76810的46端取出，通过电缆线送至扫频仪的输入端。
使电视机工作与PAL-D 制，仔细调节扫频仪的相应旋钮，使荧光屏上显示中频通道的幅频特性曲线，在表4-5中画出。
实验四、伴音通道的检测
一、实验目标
A.了解伴音通道的作用及基本组成。
B.能分析伴音通道的工作过程，能识别伴音通道的主要元器件。
C.掌握伴音通道的检测方法，并判断是否工作正常。
二、实验器材
彩色电视机、BT-3型扫频仪、MF-47型万用表、维修工具等。
三、实验过程
（一）熟悉伴音通道实际电路结构及主要元器件在电路板上的位置
结合图5-6，在彩电电路板上找到伴音通道所处的位置，并指出以下主要元器件：小信号处理器LA76810(N101)、去加重电容（C121）、伴音功效TDA2003（N601）、静音管(VT61)、输出耦合电容（C624）等。
（二）印刷板图到电原理图的转换练习
在电路板上找到伴音功放集成电路TDA2003及外围元器件，把伴音功放印刷板图转换成电原理图。
（三）伴音通道小信号处理电路的检测
1.正反向电阻的测量
用万用表R 分别测量LA76810相关端子对地正反向电阻，填入表5-2中。
表5-2 伴音通道小信号处理电路检测数据
2.电压的测量
用万用表10V 直流电压档分别测量LA76810相关端子对地电压，填入表5-2中。
3.伴音鉴频特性曲线的测量
将扫频仪输出信号加至LA76810的54端（音频信号输入端），扫频仪Y输入通电缆线接LA76810的1端，测试伴音鉴频特性曲线，把测试的曲线画入表5-3中。
表5-3 伴音鉴频特性曲线
（四）伴音功效的检测
1.对地电阻的测量
用万用表R 档测量TDA2003各端子对地正反向电阻，填入表5-4中。
2.对地电压的测量
用万用表电压档测量TDA2003各端子对地电压（第1、2、3、4端电压用10V电压档测，第五端用50 V直流电压档测），填入表5-4中。
（五）静音电路的检测
使电视及接收一电台节目在正常收音和静音的情况下，用万用表2.5V直流电压档分别检测静音管VT613各电极对地电压，填入表5-5中。
实验五、场扫描电路的检测
一、实验目标
A.掌握场扫描电路的作用与组成。
B.理解场扫描电路的单元电路的工作原理。
C.能分析实用场扫描电路的工作过程，能识别扫描电路的主要元器件。
D.能识别场扫描电路的主要元器件。
E.能对场扫描电路进行检测，并能判断电路工作情况。
二、实验器材
彩色电视机、BT-3型扫频仪、MF-47型万用表、维修工具等。
三、实验过程
（一）熟悉场扫描电路实际电路结构及主要元器件在电路板上的位置
结合图7-8，在彩电电路板上找到场扫描电路所处位置，并指出以下主要元器件：场输出集成电路LA78040、升压二极管VD451.升压电容C451、场输出电容C457等。
（二）印刷板图到电原理图转换练习
在电路板上找到场输出电路及外围元器件，把场输出电路印刷板图转换成电原理图。
（三）场扫描电路的检测
1.场扫描小信号电路的检测
（1）正反向电阻的测量用万用表 R 分别测量LA76810相关端子对地正反向电阻，填入表7-2中。
（2）电压的测量用万用表10V电压档分别测量LA76810相关端子对地电压，填入表7-2中。
表7-2 场扫描小信号电路的检测
2.场输出电路的检测
（1）正反向电阻的测量用万用表R 分别测量场输出集成电路LA78040各端子对地正反向电阻（端子排列从左至右分别为1至7端），填入表7-3中。
（2）电压的测量用万用表50V直流电压档测量输出集成电路LA78040各端子对地电压，填入表7-3中。
3.场扫描电路波形的检测
用示波器分别测量LA76810的23端输出波形，如图7-9所示，填入表7-4中。
