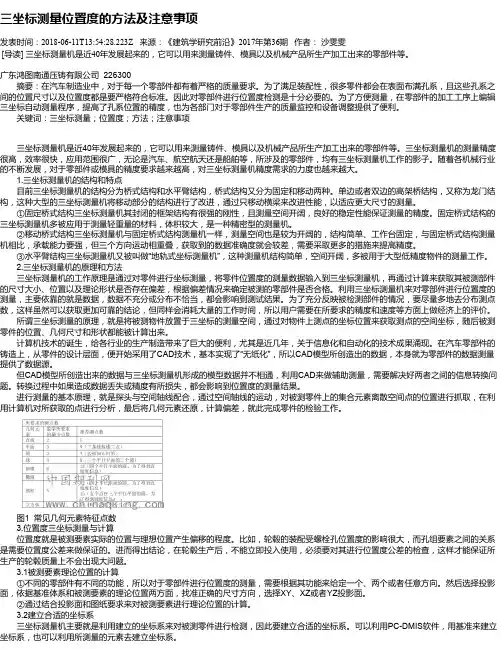

三坐标测量位置度的方法及注意事项
三坐标测量位置度的方法及注意事项发表时间：2018-06-11T13:54:28.223Z 来源：《建筑学研究前沿》2017年第36期作者：沙雯雯[导读] 三坐标测量机是近40年发展起来的，它可以用来测量铸件、模具以及机械产品所生产加工出来的零部件等。
广东鸿图南通压铸有限公司 226300摘要：在汽车制造业中，对于每一个零部件都有着严格的质量要求。
为了满足装配性，很多零件都会在表面布满孔系，且这些孔系之间的位置尺寸以及位置度都是要严格符合标准。
因此对零部件进行位置度检测是十分必要的。
为了方便测量，在零部件的加工工序上编辑三坐标自动测量程序，提高了孔系位置的精度，也为各部门对于零部件生产的质量监控和设备调整提供了便利。
关键词：三坐标测量；位置度；方法；注意事项三坐标测量机是近40年发展起来的，它可以用来测量铸件、模具以及机械产品所生产加工出来的零部件等。
三坐标测量机的测量精度很高，效率很快，应用范围很广，无论是汽车、航空航天还是船舶等，所涉及的零部件，均有三坐标测量机工作的影子。
随着各机械行业的不断发展，对于零部件或模具的精度要求越来越高，对三坐标测量机精度需求的力度也越来越大。
1.三坐标测量机的结构和特点目前三坐标测量机的结构分为桥式结构和水平臂结构，桥式结构又分为固定和移动两种。
单边或者双边的高架桥结构，又称为龙门结构，这种大型的三坐标测量机将移动部分的结构进行了改进，通过只移动横梁来改进性能，以适应更大尺寸的测量。
①固定桥式结构三坐标测量机其封闭的框架结构有很强的刚性，且测量空间开阔，良好的稳定性能保证测量的精度。
固定桥式结构的三坐标测量机多被应用于测量轻重量的材料，体积较大，是一种精密型的测量机。
②移动桥式结构三坐标测量机与固定桥式结构测量机一样，测量空间也是较为开阔的，结构简单、工作台固定，与固定桥式结构测量机相比，承载能力要强，但三个方向运动相重叠，获取到的数据准确度就会较差，需要采取更多的措施来提高精度。
提高螺纹量规检测精度的措施探讨
提高螺纹量规检测精度的措施探讨摘要：检测过程中，螺纹量规的检测精度是我们必须要注意的一个十分重要的问题，针对螺纹量规检测存在误差的情况，技术人员必须及时的采取措施加以改进，进而保证螺纹量规的检测精度。
本文就针对提升螺纹量规检测精度的具体策略进行必要的研究，具体提出了重视检测过程中的细节问题、做好测量面的检查工作、注意校对旋拧的力度、重视提升校对螺纹塞规的精度等策略，供大家参考。
关键词：提升；螺纹量规；检测；精度；措施前言螺纹量规作为一种十分常见的定值量具，具有使用方便、结构简单、对于螺纹零件的尺寸能进行精确测量的优势，在对螺纹零件进行质量检测和加工的过程中经常用到。
但是在实际的检测过程中，由于使用不当，在检测精度方面螺纹量规经常出现达不到要求或是检测数值存在偏差的问题，必须采取措施进行优化。
本文就针对提高螺纹量规检测精度的策略进行具体的研究，希望能对螺纹量规检测精度的提升有所裨益。
1现阶段螺纹量规检测精度存在的问题螺纹量规有很多个种类，一般来讲，可以分为螺纹环规和螺纹塞规两种。
其中，螺纹塞规经常用于内螺纹的检验，而螺纹环规则经常用于对外螺纹进行综合检验。
对于普通的螺纹来说，一定情况下都是使用止量规来进行检测[1]。
这样的检测方式具有经济、简单、实用等优势，在全国各地都已经得到了非常广泛的使用。
而在使用螺纹塞规进行测量的过程中，通常情况下采取的都是单独测量的方法对中径、螺距牙形角、螺距的参数进行具体的检测。
但事实上，在实际的操作过程中，这样的操作方式还存在一定的问题，将多项测量结果混合在一起，在对螺纹的质量进行判断的时候非常容易出现歧义，进而影响到检测工作的正常开展。
而在检测石油专用螺纹的过程中，一个十分重要的检测指标就是紧密距，它是对石油椎管的螺纹量规进行检测的过程中十分重要的一项内容，在正式开始检测之前，必须要先使用校对量规来检验工作量规的精度。
在对紧密距进行检测的过程中经常会遇到粗大误差的问题，出现此类问题原因有很多，但主要原因还是螺纹牙底的位置有较多的杂物，没有被及时清理的泥渣、铁屑等都会存在于螺纹牙底中。
三坐标检验位置度方法
标准坐标（此项为手动输入）！/mm
偏差/mm
位置度单位为（φ/mm）
X：0.02
X：0
0.02
0.0056
Y：-0.02
Y：0
0.02
Z：0
Z：0
0
直径
275.04
如公式一；
其他的孔位置度方法一样。
下图为标准坐标查找办法（在CAD上用尺寸标注的方式确定圆心的标准位置坐标）
pv zk pv pv zk pv zk kz zk pv pv pv zk pv zk zk pzk pzk pvzkpkzvpvzk kkkkkk bsch
X：120.01
X：120
0.01
0.0447
Y：0.02
Y：0
0.02
Z：0
Z：0
0
直径
17.55
根据位置度的定义，此圆的位置度为计算方法如下，在软件里用位置度的命令就可以得出来的（不需要手动计算，下面的公式作为解释说明）。
4；用18个小孔的圆心够造出φ275这个圆，则此圆圆心坐标如下显示（例如）
梁珍
7
Certificates of workshop
余敏
8
Company presentation；企业简介（中英文）；
余敏
9
Packaging Instructions；包装规范（中英文）；
覃克辉
10
Process flow diagrams;产品流程图（中英文）；
覃克辉
11
Control plan.控制计划（中英文）；
以此件检具举例
1；用三坐标取平面1；取18xφ17.5孔投影在平面1上，按逆时针方向孔1，孔2，依次类推；取φ240圆柱，
三坐标测量如何提高检测精度？
三坐标测量如何提高检测精度？测量前的准备工作1.1检测环境温度温度是影响测量机精度的最大因素，因工件都有热胀冷缩的特性，其形状和大小均会随温度的变化而变化，测量机需要在温度20±2℃℃环境下操作，检测前将工件进行恒温处理确保工件温度与测量机的温度保持一致。
1.2工件装夹工件的装夹不是简单的将工件安放置于测量机的工作台上，测量前的表面清理工作尤为重要，表面的不清洁直接影响着元素的实际形状，对于复杂的工件既要装夹牢固又要方便于测量，在不挪动工件的情况下尽可能一次性测量所有元素，避免再次装夹会重复之前的部分工作，不利于提高检测效率。
1.3测头的校验测头校验目的是得到测头的半径值，坐标测量机在测量工件时，是用测针的宝石球与被测工件的表面接触，这个接触点与系统传输给软件的宝石球中心点的坐标相差一个测头的半径，将这个半径值准确的修正到测量点，同时在测量过程中难免不会发生测头的碰撞或需要测头的更换，或是同一测头变换不同的角度，都要通过校验得出不同测头角度之间的关系，然后软件系统能够进行准确换算。
校验时测针和标准球要保持洁净。
测针、测头、测座等包括标准球都要固定牢固，不能有丝毫的间隙，测头校验速度要与测量时的速度保持一致。
测头校验后，点击测头功能/结果键，如图1所示。
测头校验后保存的测头文件，在测头、测杆没有动的前提下可以调出使用，但对测量精度较高的情况下，需要重新校正测头。
元素的采集测量机测量的原理是采点，然后软件对所采的点进行拟合计算形成被测要素，在建立坐标系所使用基准元素对其形状误差有一定的要求，这直接影响最终的测量结果，如基准元素或被测要素有明显的形状误差或外观缺陷，以至于测量员给不出准确的测量结果。
测量时要采取正确的测量方法以及采集元素时是否需要投影面是测量的重要环节之一，生成的元素我们都可以通过矢量来判断所采元素是否正确，矢量表示被测元素在空间坐标系中的方向。
在编辑窗口中用I、J、K表示，不难理解，I、J、K所代表的值是元素分别与XYZ 三轴所成夹角的余弦值，如图2所示。
三坐标测量孔系位置度方法的实践
三坐标测量孔系位置度方法的实践摘要：现阶段，随着社会的发展，科学技术的发展也越来越迅速。
三坐标测量机（Coordinate Measuring Machining，简称 CMM） 20世纪 60 年代发展起来的一种新型高效的精密测量仪器。
目前，CMM已广泛用于机械制造业、汽车工业、电子工业、航空航天工业和国防工业等各部门，成为现代工业检测和质量控制不可缺少的万能测量设备。
随着科技的发展，三坐标测量机对测量精度的要求越来越高。
笔者根据多年工作经验，对影响三坐标测量机测量精度的因素与对策进行探讨。
关键词：三坐标测量；孔系位置度方法；实践引言随着我国工程测量行业的快速发展，各大高校纷纷开展“互换性与测量技术专业”，但是在开展三坐标测量机综合性实验教学的过程中，由于对实验的规范操作步骤以及实施考核细节并不完善，所以导致教学的效果不理想，为此必须要基于三坐标测量机的综合性实验设计与实践进行全面提升，提高学生对于测量理论三坐标测量机的深刻领悟。
同时针对高校服务社会的职能下，实现三坐标机多功能，从而服务社会。
关键词：三坐标测量机；综合性试验设计；多功能三坐标测量机作为最重要的测量机械设备，具有通用性强、自动化水平、高精度准确的特点。
通过对于在机械工程专业实验教学环节的三坐标测量机综合性实验改进，能够形成综合性、创新性为主体的实验教学，促进广大学生的学习和实践水平全面提升，并且也能够让学生更加积极主动的适应社会实践发展的需求。
一、三坐标测量机综合性实验的设计综合性实验涉及到许多的学科和三坐标测量机，通过对于综合性实验内容进行分析，可以有效的培养学生观察能力、思维能力。
1影响三坐标测量机测量精度的因素1.1机房环境的温度与湿度影响三坐标测量机测量精度的因素很多，其中最重要的因素就是温度问题。
每年进行一次的精度校正，并不能保证在温度变化的情况下测量机都能测量准确。
尤其是当季节变化时，机房的温度已与校验时不同。
当温度偏离太大时会对测量精度造成很大影响。
螺纹塞规校准方法
螺纹塞规校准方法、检测方法2011-4-2 16:44| 发布者: 小编H| 查看: 1884| 评论: 0|来自: 仪器信息网摘要: 可采用三针法进行检测，具体方法也就是根据螺纹量规的P（螺距）、螺纹角（牙型角α）来确定量佳针径，其计算公式是： do= P/=0.57735P（α=60°时）=0.5637P（α=55°时）1.螺纹中径的检测：可采用三针法进行检测，具体方法也就是根据螺纹量规的P（螺距）、螺纹角（牙型角α）来确定量佳针径，其计算公式是：do= P/[2COS(α/2)]=0.57735P（α=60°时）=0.5637P（α=55°时）；利用相应之量具仪器，如测长机、光学计、外径千分尺等（视螺纹的精密要求而定），同三针一同组合起来对螺纹的中径进行测量，其计算简化公式为：螺纹角（牙型角α）为60°的：d2＝M-3d0+0.866P=M-A，其中A=3do-0.866P；螺纹角（牙型角α）为55°的：d2＝M-3.1657d0+0.9605P = M-A，其中A=3.1657d0-0.9605P。
在上式中M表示经量具/仪器及三针组合后测出的数值结果。
2.螺纹半角（α/2）的检测：可将螺纹量具置于万能/大型工具显微镜之两顶尖间，以影象法或干涉法（推荐用干涉法）进行测量。
3.螺距的测量：同2步，将螺纹量具置于万能/大型工具显微镜的两顶尖之间来进行测量。
4.螺纹大径的测量可通过测长机、光学计、外径千分尺、杠杆外径千分尺等仪器、量具来进行测量。
5.螺纹小径的测量可以以万能或大型工具显微镜来进行测量。
螺纹环规的检定、校准：1.螺纹环规的检定校准方法有两种，一种主要是以测长仪、测长机及其配件（如内测钩、测球、校对环等）来进行测量，其测量过程较、计算复杂，效率低，对操作人员的要求也很高等。
为提高螺纹环规的检定、校准效率以及降低其检定、校准的复杂性，故计量检定部门（如省市、国防计量等）往往以螺纹校对塞规对工作用螺纹环规进行检定、校准，大家都知道外螺纹的检测比内螺纹的检测要简单得多，这也是采用校对螺纹塞规的主要原因。
三坐标测量机测量螺纹量规的一种方法
ｔ ｒ ｏ ｄ ｕ ｅ ｅ ｄ ．
Ｋｅ ｙ ｗｏ ｒ ｄ ｓｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ；ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｓ ｏ ｆ ｔ ｗａ ｒ ｅ
Ｏ 引 言
在对螺纹量规进行单项参数测量时 ，由于待测尺 寸多 ，数据处理起来 比较繁琐 ，尺寸精度要求也较高 ，
行检测时发现，这种方法是存在一定局限性的。尤其
是 在对 一 些 牙 面 较 陡 的 半 成 品 短 牙 螺 纹 进 行 测 量 时 ， 由于螺 纹牙 面并 没有成 型 ，因此 牙 面较 短 而牙 槽 较宽 ， 探 针在 与两 牙 侧 相 切 之前 就 会 与 牙 槽 底 发 生 干涉 ，无 法 进行 测 量 ，尤 其 是在 螺纹 量 规 加 工 初期 ，这 种 现象 会 经 常发生 ，难 以对 螺纹量 规磨 削加 工过程 进行控 制 。 坐标测 量机 在 测 量 过 程 中 是 直接 将 得 到 各 测 点 坐
Ｔｈ ｒ ｅ ａ ｄ Ｇａ ｕ ｇ ｅ Ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｗｉ ｔ ｈ ＣＭ Ｍ
Ｌ Ｉ Ｕ Ｈａ ｏ，ＤＡＮＧ Ｙａ ｎ ｇ ｚ ｈ ｅ ｎ ｇ ，ＣＨＥ ＮＧ Ｘｉ ｔ ｏ ｎ ｇ ，Ｌ Ｉ Ｑ ｉ ａ ｎ ｑ ｉ ａ ｎ，ＸＵ Ｑｉ ａ ｎ ｇ
比较传 统 的方 法是 使 用 三 针 、测 长机 等 对 螺 纹 进 行 测 量 ，速 度较 慢 ，对 人 员 的素 质 要 求 也 较 高 ，多 种 参 数 往 往需 要在 不 同 的 仪器 上 进 行 检 测 Ｌ ｌ Ｊ 。尤 其 是 在 螺 纹 量 规尺 寸 较 大 时 ，量 规本 身 十分 沉 重 ，在 多 台机 器 上 进 行检 测 时需要 反复搬 运工 件 ，费 时费力 。
（ Ｂ ａ ｏ ｊ ｉ Ｏ ｉ ｌ ｉ ｆ ｅ ｌ ｄ Ｍ ａ ｃ ｈ ｉ ｎ ｅ ｒ ｙ Ｃ ｏ ｍｐ ａ ｎ ｙ ，Ｂ ａ ｏ ｊ ｉ ７ ２ １ ０ ０ ０ ，Ｃ ｈ ｉ ｎ ａ ）
关于提高水准测量精度的方法
关于提高水准测量精度的方法
1.使用更精确的测量工具：选择更高精度的仪器设备来进行测量，例如高精度激光测距仪、全站仪等。
2.选择适当的测量环境：在测量之前，应先评估测量环境，尽可能选择稳定、平整、无干扰的环境。
3.注意细节：在进行测量前，应先进行仪器校准，并检查测量对象是否处于稳定状态，避免测量误差。
4.多次测量取平均值：进行多次测量，计算平均值，可以减少因为误差而导致的偏差。
5.使用数据处理软件：对测量数据进行处理，可以提高精度和准确性，例如采用平差法等。
6.培训和提高员工技能：提高员工测量技能，可以减少人为因素引起的误差。
7.进行质量控制：建立完善的质量控制体系，对测量过程进行严格的监控，保证测量精度的稳定性。
- 1 -。
三坐标测螺纹孔位置度
三坐标测螺纹孔位置度
三坐标测螺纹孔位置度是指通过三坐标测量仪对螺纹孔的位置
度进行测量和评估的过程。
三坐标测量仪是一种高精度的测量设备，可以实现对三维物体各种尺寸和形状的测量，具有高精度、高效率、高智能化等优点。
对于螺纹孔位置度的测量，首先需要进行测量点的选取和布置。
通常选取螺纹孔的中心点、底部、口径等关键点进行测量。
然后，在三坐标测量仪上设置相应的测量程序和参数，对选定的测量点进行测量。
最终，根据测量数据和相关的公式，对螺纹孔的位置度进行评估和分析。
三坐标测量技术在制造业中得到广泛应用，尤其在高精度零部件的制造过程中发挥着重要的作用。
通过三坐标测量技术对螺纹孔的位置度进行测量和评估，可以有效提高生产效率和产品质量，为制造业的发展做出重要贡献。
- 1 -。
螺纹孔 三坐标 深度
螺纹孔三坐标深度
《螺纹孔三坐标深度》
螺纹孔是一种常见的机械零件中的连接孔。
它具有线性孔和三坐标孔两种类型，其中三坐标孔又分为三种不同类型，即直径深度孔、螺纹孔和穿孔。
螺纹孔的准确深度对于连接的稳固性和质量至关重要，因此在测量和加工过程中需要进行精确的测量和控制。
三坐标测量技术是一种准确测量螺纹孔深度的方法。
通过三坐标测量仪器可以对螺纹孔的深度进行快速准确的测量，具有高测量精度和稳定性。
三坐标测量技术可以帮助工程师更好地控制螺纹孔的加工质量，提高生产效率。
螺纹孔深度的三坐标测量技术在工程制造中具有重要的应用价值。
在传统的加工中，由于工艺技术和设备的限制，螺纹孔深度的测量往往非常困难。
而采用三坐标测量技术可以使螺纹孔深度的测量更加精确和方便，同时可以提高加工的质量和效率。
总之，螺纹孔三坐标深度测量技术在工程制造中具有重要的意义，它可以帮助工程师更好地控制螺纹孔深度的加工质量，提高生产效率。
随着科技的不断进步，相信这一技术在未来会有更广泛的应用。
三坐标测量机测量螺纹量规误差来源分析
三坐标测量机测量螺纹量规误差来源分析冯娜;吴健;卫尊义;艾裕丰;白小亮;李光峰【摘要】研究了三坐标测量机测量螺纹量规时误差的来源,重点分析了机械误差、环境误差、测头探测误差、软件算法误差、测量方法误差等.通过分析阐述了在测量螺纹量规时中如何减少相关误差,从而使测量数据更为准确.【期刊名称】《石油工业技术监督》【年(卷),期】2010(026)011【总页数】4页(P5-8)【关键词】三坐标测量机;螺纹量规;误差【作者】冯娜;吴健;卫尊义;艾裕丰;白小亮;李光峰【作者单位】西安石油大学,陕西,西安,710065;中国石油集团,石油管工程技术研究院,陕西,西安,710065;中国石油集团,石油管工程技术研究院,陕西,西安,710065;中国石油集团,石油管工程技术研究院,陕西,西安,710065;中国石油集团,石油管工程技术研究院,陕西,西安,710065;中国石油集团,石油管工程技术研究院,陕西,西安,710065;中国石油集团,石油管工程技术研究院,陕西,西安,710065【正文语种】中文石油专用管中螺纹连接是最薄弱的环节。
作为石油专用管的螺纹在连接强度、密封性、互换性上都有较高的要求，这样就对作为检验管材螺纹质量的专用量具——石油用螺纹量规的检测提出更高的要求。
从而通过合格的螺纹量规将螺纹质量不合格的管子检测出来,防止不合格油井管下井,最大限度避免或减少油井管失效事故的发生。
传统的螺纹量规测量方法较多，如工具显微镜法、三针法、两球法等等。
这些方法的共同特点是手动、简单、经济，但普遍存在精度不高，通用性差，操作比较繁琐，不易实现自动测量，以及无法对测量误差进行补偿的缺点。
而螺纹量规由于自身特点：①要求精度很高(很多单项参数极限偏差达到μm)；②检测项目较多 (螺纹量规的检测项目达到近10种)，以上这些传统的测量方法已不能满足测量要求。
三坐标测量机作为一种通用性强、自动化程度高、高精度测量系统在先进制造技术与科学研究中有极广泛的应用。
三坐标对螺纹孔位置尺寸测量方法分析张国良张巳东
三坐标对螺纹孔位置尺寸测量方法分析张国良张巳东发布时间：2021-09-13T01:07:21.800Z 来源：《中国科技人才》2021年第14期作者：张国良张巳东[导读] 在制造行业，箱体零件内部空间孔系繁多，加工难度高，易出现参数偏差，降低箱体零件精度，尤其是螺纹孔位置尺寸。
浙江三花智能控制股份有限公司浙江省新昌县 312500摘要：在制造行业，箱体零件内部空间孔系繁多，加工难度高，易出现参数偏差，降低箱体零件精度，尤其是螺纹孔位置尺寸。
基于此，文章以三坐标测量原理为基础，通过对比试验，探究三种三坐标对螺纹孔位置尺寸测量方法的应用效果，选出最佳测量方法，为制造企业准确控制箱体零件生产精度提供帮助。
关键词：三坐标；螺纹孔；尺寸测量前言：在制造生产实践中，螺纹孔位置尺寸出现较大波动范围。
传统测量方法以连续加工的三个零件为测量对象，测量两个尺寸参数，可能出现一个不合格、一个合格的情况，导致最终测量结果合格，降低零件精度。
在此基础上，对螺纹孔位置尺寸测量方法的创新研究具有鲜明现实意义。
1. 三坐标对螺纹孔位置尺寸测量方法对比试验 1.1测量原理三坐标测量是在待测零件表面选择若干点，计算其坐标值，再将坐标值拟合为圆柱、曲面等测量内容，获取待测零件的尺寸等测量指标[1]。
在使用三坐标测量原理开展螺纹孔位置尺寸测量时，可用的测量方法包括以下三种：第一，于待测零件的螺纹孔处安装螺纹芯轴，以螺纹芯轴为基础，在其外圆区域选择两个截面与八个点，共同组成圆柱，则该圆柱的轴线可看做螺纹孔的轴线，以此准确测量螺纹孔位置尺寸。
第二，于待测零件的螺纹孔内选择两个截面与八个点，共同组成圆柱，则该圆柱的轴线可看做螺纹孔的轴线，测量螺纹孔位置尺寸。
第三，测定待测零件的螺纹孔螺距，记为P，依据待测零件的螺纹孔旋向，实施步进采点，过程如下：在螺纹孔内选择一点作为三坐标采点后，向后退出P/4的距离，作为第二个点的采点位置，直到获取第四个点的位置；再将测头向前移动，移动距离为mP（m取整数），作为第五个采点，再以第五个采点的位置为基础，向后退P/4的距离，作为第六个采点位置，直到获取八个点，通过这八个点组成圆柱，则该圆柱的轴线可看做螺纹孔的轴线，测量螺纹孔位置尺寸。
螺纹孔的同轴度
螺纹孔的同轴度
【原创实用版】
目录
1.螺纹孔同轴度的概念
2.螺纹孔同轴度的测量方法
3.螺纹孔同轴度的应用
4.螺纹孔同轴度的重要性
正文
一、螺纹孔同轴度的概念
螺纹孔同轴度是指螺纹孔的中心轴线与螺纹轴线的一致性。
在机械加工中，螺纹孔同轴度是保证螺纹连接质量的关键因素，它直接影响到螺纹连接的稳定性、可靠性和耐久性。
二、螺纹孔同轴度的测量方法
1.使用三坐标测量仪：三坐标测量仪可以精确测量螺纹孔的中心轴线和螺纹轴线的偏差，从而得出螺纹孔的同轴度。
2.制作治具：根据螺纹孔的尺寸和形状，制作一个专用的治具，通过比较治具与螺纹孔的配合程度，可以判断螺纹孔的同轴度。
3.使用磁力表座：在镗床上，将磁力表座固定在镗刀杆上，通过测量两个孔的磁力表座读数的差异，可以得出螺纹孔的同轴度。
三、螺纹孔同轴度的应用
在机械加工中，螺纹孔同轴度主要用于以下方面：
1.螺纹连接：保证螺纹连接的稳定性和可靠性，避免螺纹松动和失效。
2.螺纹装配：确保螺纹孔与螺纹轴的匹配度，提高装配效率和精度。
3.螺纹加工：控制螺纹孔的加工误差，保证螺纹孔的质量。
四、螺纹孔同轴度的重要性
螺纹孔同轴度对于螺纹连接的质量和可靠性具有重要意义。
如果螺纹孔同轴度不合格，可能导致螺纹连接松动、失效，甚至引起设备故障和安全事故。
三坐标检测螺纹定位孔位置度方法
三坐标检测螺纹定位孔位置度方法
董战坤;邱惠群
【期刊名称】《金属加工：冷加工》
【年(卷),期】2016(0)S1
【摘要】三坐标检测螺纹孔位置度三种方法:螺纹直接测量、螺纹塞规间接测量、3D专用检测塞规间接测量。
本文分析比较三种方法,不同的螺纹状态选用不同的检测方法。
【总页数】3页(P100-102)
【关键词】三坐标;螺纹;位置度检测
【作者】董战坤;邱惠群
【作者单位】中车大同电力机车有限公司
【正文语种】中文
【中图分类】TG85
【相关文献】
1.三坐标对螺纹孔位置尺寸测量方法的探索 [J], 叶宗茂
2.螺纹孔位置度的三坐标测量实践 [J], 叶宗茂
3.三座标检测螺纹定位孔位置度方法 [J], 郝鹏霞
4.关于三坐标测量仪测量螺纹孔位置度精度的研究 [J], 闫志远; 徐冉; 李胜伟; 何辽原; 王腾飞
5.三坐标对螺纹孔位置尺寸的测量方法的探索 [J], 叶宗茂
因版权原因，仅展示原文概要，查看原文内容请购买。
螺纹孔的同轴度
螺纹孔的同轴度摘要：1.螺纹孔同轴度的定义与重要性2.测量螺纹孔同轴度的方法3.影响螺纹孔同轴度的因素4.提高螺纹孔同轴度的措施正文：一、螺纹孔同轴度的定义与重要性螺纹孔同轴度是指螺纹孔的中心轴线与螺纹轴线的重合程度。
在机械加工中，螺纹孔同轴度对于保证螺纹连接的稳定性和可靠性至关重要，因此，对于螺纹孔的同轴度要求非常高。
二、测量螺纹孔同轴度的方法1.使用三坐标测量仪：三坐标测量仪可以精确测量螺纹孔的中心轴线和螺纹轴线的位置，从而判断它们的同轴度。
2.利用治具：治具是一种专门用于测量螺纹孔同轴度的工具。
通过将治具与螺纹孔配合，可以观察治具与螺纹孔之间的间隙，从而判断螺纹孔的同轴度。
3.镗床测量：对于单件加工，可以在镗床上进行测量。
将磁力表座安装在镗刀杆上，缓慢旋转镗刀，测量两个孔的同轴度。
三、影响螺纹孔同轴度的因素1.螺纹孔的加工工艺：螺纹孔的加工工艺会影响螺纹孔的同轴度。
例如，钻孔时的孔径偏差、镗孔时的镗刀磨损等都可能影响螺纹孔的同轴度。
2.螺纹孔的材料：材料的性质会影响螺纹孔的同轴度。
例如，材料的硬度过高可能导致镗刀不易进入，从而影响同轴度；材料的韧性过低可能导致螺纹孔在加工过程中容易变形。
3.螺纹孔的装配方式：螺纹孔的装配方式也会影响其同轴度。
例如，在螺纹孔与螺纹轴的配合过程中，如果配合间隙过大或过小，都可能影响螺纹孔的同轴度。
四、提高螺纹孔同轴度的措施1.选择合适的加工工艺：选择合适的加工工艺可以有效提高螺纹孔的同轴度。
例如，采用数控机床进行加工，可以提高加工的精度和稳定性。
2.选择合适的材料：选择合适的材料可以降低螺纹孔在加工过程中的变形，从而提高同轴度。
3.控制装配间隙：在螺纹孔与螺纹轴的配合过程中，应控制好装配间隙，以保证螺纹孔的同轴度。
总之，在机械加工过程中，螺纹孔的同轴度对于保证螺纹连接的稳定性和可靠性至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提高三坐标测量机测量螺纹孔位置度精度的方法
史洋
【摘要】现有的三坐标测量机测量螺纹孔位置度的方法普遍存在测量不确定度较大的问题，如何通过改进三坐标测量螺纹孔的方法来降低螺纹孔位置度测量不确定度呢？本文探索了一种三坐标测量螺纹孔位置度的方法，可有效降低螺纹孔位置度的测量不确定度，通过检测实例与现有的测量方法比较，测量误差明显降低，这种测量螺纹孔位置度的新方法有一定的推广价值。
【关键词】螺纹孔位置度三坐标测量方法
1．问题的提出
三坐标测量螺纹孔位置度的准确性一直受到操作人员、维修人员、质量人员、工艺及产品设计人员的质疑，有许多机械制造企业已经完全不用三坐标测量螺纹孔位置度了，仅测量螺纹孔底孔（光孔）的位置度，或者用螺纹孔底孔（光孔）的位置度来代替螺纹孔位置度，这种处理的方法仅对加工刀具为丝锥且底孔已经经过了钻削加工的螺纹孔位置度控制有一定的效果，对车削、铣削、挤压成型的螺纹孔位置度的质量控制存在一定的风险，对直接在毛坯上攻丝的螺纹孔位置度测量就显得误差很大，虽然这种螺纹孔的位置度可采用螺纹芯轴来测量，但螺纹芯轴本身的误差以及配合误差带来的不确定度是无法消除和回避的。
另外，三坐标测量螺纹孔位置度的准确性也让我们三坐标操作者感到一定的困惑，虽然我们在测量方法上做了一些改进，但每一次改进只能解决一类个性化的问题或者仅能在一定程度上降低测量误差，对于螺纹孔位置度要求较高的测量，仍然无法保证测量的重复性和一致性，这里固然有螺纹孔的加工不规则性原因，也有螺纹孔加工方法不同带来的原因，但三坐标测量螺纹孔位置度的方法还有待进一步的改进和完善，还有很多值得探索实践的地方。
2．三坐标测量螺纹孔位置度现有方法总结及误差分析
三坐标用户目前所采用的螺纹孔位置度的测量方法主要有以下三种：第一种方法同测量光孔一样在螺纹孔同一截面上采四个点测量一个圆，计算该圆心相对评价基准的位置度；第二种方法是在螺纹孔中加装螺纹芯轴，在芯轴上的同一截面上采4个点测量一个圆，计算该圆心相对评价基准的位置度；第三种方法是沿着螺纹孔中螺纹的旋转方向按1/4螺距步进采4个点测量一个圆，求该圆心相对评价基准的位置度。
三种测量方法误差分析：第一种测量方法：螺纹孔内同一截面上采点测量时，所采同一截面四个点构成的圆的圆心一定不在螺纹孔的轴线上，在评定螺纹孔位置度时，这个误差就带入到评定结果中，且同一孔不同截面、不同的孔所测圆的圆心偏离螺纹轴线的位置
有较大的差异，这就是造成螺纹孔位置度测量重复性差、散差大等测不准的主要原因。
第二种测量方法是因为螺纹芯轴将螺纹孔轴线延长了，且螺纹配合误差的存在，螺纹芯轴本身的误差都是造成螺纹孔位置度测不准的原因。
第三种方法是沿螺纹孔螺纹旋向方向步进采点，虽然保证了所采点构建圆的圆心理论上在螺纹孔轴线上，评定位置度结果较前两种测量方法误差较小，但由于采集的四个点不在同一截面上，轴线稍有倾斜就会带来较大的采点误差存在，这些误差都将带入到螺纹孔位置度的评价结果中。
以上三种螺纹孔位置度的三坐标测量方法广泛应用于汽车、发动机等机械加工制造行业。
如果产品要求的螺纹孔位置度公差较大，如位置度公差大于0.2或者位置尺寸公差大于0.1，三种测量方法的测量结果也可以近似的反映出螺纹孔位置的加工质量，尤其当螺纹孔直径在M6左右及以下，螺距小于等于1时，测量误差还是可以接受的。
尤其是第三种测量方法测量误差相对其它两种测量方法误差还是比较小的，而且也适合测量螺纹孔直径较大或者螺距较大的孔的位置度。
但当螺纹孔位置度公差要求小于0.2，或者位置尺寸公差的要求小于0.1时，以上三种测量方法就显得测量误差较大，尤其不适合做设备能力值和工序能力值的测量。
3．螺纹孔位置度新的测量方法的探索
准确测量螺纹孔位置度的关键就是在构建螺纹孔轴线时要保证采点误差最小，以便能确保采点构建的轴线与螺纹孔加工的轴线重合，其次要保证评定螺纹孔位置度时，评定点要固定在同一截面上。
我们一直在探索和尝试一些新的测量方法来降低螺纹孔位置度的测量评价误差，保证测量结果的准确性。
下面是我们最新应用的一种测量螺纹孔位置度的方法，测量误差明显小于沿着螺纹孔中螺纹的旋转方向按1/4螺距步进采四个点测量一个圆，评价该圆圆心相对基准的位置度的测量方法。
3.1 新的螺纹孔位置度的测量方法的测量原理简述
新的螺纹孔位置度的测量方法测量原理为直接触测螺纹孔内两个相距螺距整数倍的圆柱，用2个圆柱的质心点构建螺纹孔轴线。
每个圆柱面采8个点，分两层，每层四个点，两层的间距为1/2螺距。
用这种方法构建的螺纹孔轴线误差明显较第三种方法（沿着螺纹孔螺纹的旋转方向按1/4螺距步进采4个点测量一个圆）小，同时我们计算出这个螺纹孔轴线与攻丝孔端面的交点，求交点相对评价基准的位置度，这样就保证了评定螺纹孔位置度时，评定点固定在同一截面上。
3.2新的螺纹孔位置度的测量方法的测量与评定程序
新的螺纹孔位置度的测量方法的具体测量和构建评定过程如下：
如图1，测量螺纹孔端面的PL1面，把PL1面作为第一方向并找正，建立零件坐标系
A1：
在零件坐标系A1下，测量螺纹孔，测量方向始终沿着PL1面的法线正方向；在每个螺纹孔中测量2个圆柱面，一个靠近螺纹孔进口端，一个靠近螺纹孔出口端，两个圆柱面的间距为螺距的整数倍；每个圆柱面采8个点，分两层，每层4个点，两层的间距为1/2螺距。
4．螺纹孔位置度新的测量方法的应用实践
为了验证新的螺纹孔位置度的测量方法是否可靠，我们将这种测量方法应用在某零件螺纹孔的位置度的检测上。
我们进行了两种测量方法的对比测量实验，根据两种测量方法原理编辑了两个三坐标测量程序，分别将同一个零件测量五次，每次测量重新装夹零件。
其中4个螺纹孔的位置度的测量结果如表1、表2，其5次测量结果的分布图如图2、图3。
表1：按方法3的测量方法：1个零件4个孔5次测量结果统计表单位：mm
表2：按新的测量方法1个零件4个孔5次测量结果统计表单位：mm
分布图如下：
图2：按方法3的测量方法1个零件4个孔5次测量结果分布图
图3：按新的测量方法1个零件4个孔5次测量结果分布图
通过图2、图3的对比，我们可以发现下列规律：
①按新的测量方法测量的同一个孔的位置度，5次测量结果散差明显小于方法3的测
量结果；
②按新的测量方法测量同一个零件4个孔的位置度，测量结果的发散区间明显小于
方法3的测量结果。
5．结论
新的螺纹孔位置度的三坐标测量方法保证了螺纹孔轴线构建的准确性，保证了螺纹孔位置度的评定点始终在同一截面的固定性，该测量方法保证了螺纹孔位置度的测量总误差小于0.02,。
同一个零件的同一个螺纹孔，位置度的测量重复性好；连续加工的不同零件，相同编号的螺纹孔位置度测量一致性好；同一把刀具加工的不同螺纹孔，位置度测量结果分散性小。
因此，新的螺纹孔位置度的测量方法测量结果可靠、误差较小。
这种测量方法还可应用于螺纹孔位置尺寸、螺纹孔轴线的垂直度、平行度、倾斜度等螺纹孔所有位置公差的测量，也可推广应用于具有螺纹轴类零件等外螺纹轴线的垂直度、平行度、倾斜度等螺纹零件的位置公差的测量。
参考资料：
[1] 三坐标测量机 1999年8月张国雄
[2] 机械设计手册 2008年4月成大先
[3] 形位公差与检测技术 2009年1月陈山弟。
