空调设备消声设计
空调设备消声设计
[日]空调设备噪声研究协会
目录
第一章噪声的评价和噪声允许值
1—1 噪声的评价
1用方(A)评价
2用NR数评价
3用NC数评价
4各种噪声评价数之间的关系
5分贝的合成与分解
1—2 室内噪声允许值
1—3 室外的噪声标准
1—4 有意义噪声的允许值
第二章噪声的控制
2—1 噪声的产生与传播方式
2—2 室内噪声的控制
1室内声场和辐射系数
2假定占有系数
3通风系统的消声设计原则
4隔声结构的设计
2—3室外噪声的控制
1噪声的距离衰减
2使用隔声肝隔声
3面向室外的进风口或排风口的噪声控制
4用隔声结构控制室外噪声
第三章噪声源
3—1 机械设备的噪声
1通风机
2空调饥
3冷却塔
4其它机械设备
3—2气流产全的噪声
1风管内产生的噪声
2送风口或回风口处产生的噪声
3—3 入射到风管内的其它噪声
1串音和入射系数
2从风管管壁传人风管内的噪声
3—4 固体传声
第四章通风系统噪声的自然衰减
第四章通风系统噪声的自然衰减
4—1 管道分支(三通)的噪声自然衰减(分配比系数) 4—2 末端的反射损失
第五章通风系统的消声器
5—1 铺贴吸声材料的风管及其演变
1铺贴吸声材料的风管
2蜂窝式及片式消声器
3声流式消声器
5—2 弯头
1直角弯头(铺贴吸声材料)
2消声弯头
3圆风管用消声弯头
5—3室式消声器
5—4其它消声器
1膨账式消声器
2简易蜂窝式消声器
5—5 消声器的压力损失
1铺贴吸声材料的风管
2直角弯头(铺贴吸声材料)
3消声弯头
4圆风管用消声弯头
5—6 消声器设置地点的选择及注意事项
1消声器使用注意事项
3防止吸声材料飞散
4消声器的再生噪声与消声效果之间的关系
第六章通风系统的消声设计
6—1 要求消声的送风口(或回风口)的占有系数
1假定ND
t 及ND
t[k]
2临界距离和有效通风口(或回风口)数量
3假定ND
tf 或ND
t[k]f
6—2 通风机噪声的消声设计
1计算室内的平均吸声系数
2消声设计的计算实例
6—3 气流噪声的校核
6—4 串音的消声设计
6—5 向室外辐射的通风机噪声的消声设计
第七章基本知识
7—1 术语
7—2 透射损失
1隔声材料的种类和特性 2综合透射损失
3透射损失表
7—3 吸声系数
1吸声材料的种类和特性2吸声系数表
7—4 国内规定
Hypermesh计算消声器模态
运用Hypermesh计算消声器模态 1 概述 目前许多CAE分析都采用HyperMesh进行网格划分，后期计算采用其它如Nastran，Ansys等分析软件，在多个软件之间的接口，需要设置不同的控制卡片，对于CAE分析来讲比较烦琐，过多的文件转换也容易造成信息遗漏。HyperWorks自带的求解器RADIOSS和后处理软件HyperView可以很好的解决这个问题。整个分析过程在同一个操作界面中可以实现。模态分析是汽车零部件常见的分析工况，本文通过对汽车消声器的计算实例，说明HyperWorks在模态计算方面的应用。 2 消声器结构分析 消声器是汽车上重要的降噪部件。目前消声气多注重声学方面的研究，针对其振动形式研究较少，缺少量化标准。对消声器支架以及消声器安装设计来讲，消声器的振动研究是必要的。本文通过对消声器进行数字化建模，计算其振动模态，并模拟在特定激励下消声器的响应，获取消声器的动力学参数。 2.1 消声器概况 利用CATIA V5R19软件中的钣金模块建立模型。消生器内部采用焊接的方式连接。中间的消声层采用高温耐热材料，将排气的声能转化为热能。为提高计算效率，对模型的一些细节进行了简化。去除焊接部位及边缘的折棱，取消外部的隔热板以及安装的支架。模型如图1所示。 图1 几何模型 2.2 网格的前处理 对将Catia装配模型导入HyperMesh10.0进行网格划分。消声器大部分是薄壁件，用Shell单元对消声器薄板进行划分。导入HyperMesh的零件模型为面元素，进行相应的几何清理，利用HyperMesh里面的midsuface面板进行中面抽取操作。对于体的部分也进行了抽取中面的操作。 分别在各个面上划分网格，为了控制网格的数量，进排气管上，以及共振腔壁面上的圆孔用小方孔近似替代见图2，内部的薄板是焊接在外层蒙皮上的，直接合并结点，将其连接为一体见图3。
空调设备消声设计
空调设备消声设计 [日]空调设备噪声研究协会 目录 第一章噪声的评价和噪声允许值 1—1 噪声的评价 1用方(A)评价 2用NR数评价 3用NC数评价 4各种噪声评价数之间的关系 5分贝的合成与分解 1—2 室内噪声允许值 1—3 室外的噪声标准 1—4 有意义噪声的允许值 第二章噪声的控制 2—1 噪声的产生与传播方式 2—2 室内噪声的控制 1室内声场和辐射系数 2假定占有系数 3通风系统的消声设计原则 4隔声结构的设计 2—3室外噪声的控制 1噪声的距离衰减 2使用隔声肝隔声 3面向室外的进风口或排风口的噪声控制 4用隔声结构控制室外噪声 第三章噪声源 3—1 机械设备的噪声 1通风机 2空调饥 3冷却塔 4其它机械设备 3—2气流产全的噪声 1风管内产生的噪声 2送风口或回风口处产生的噪声
3—3 入射到风管内的其它噪声 1串音和入射系数 2从风管管壁传人风管内的噪声 3—4 固体传声 第四章通风系统噪声的自然衰减 第四章通风系统噪声的自然衰减 4—1 管道分支(三通)的噪声自然衰减(分配比系数) 4—2 末端的反射损失 第五章通风系统的消声器 5—1 铺贴吸声材料的风管及其演变 1铺贴吸声材料的风管 2蜂窝式及片式消声器 3声流式消声器 5—2 弯头 1直角弯头(铺贴吸声材料) 2消声弯头 3圆风管用消声弯头 5—3室式消声器 5—4其它消声器 1膨账式消声器 2简易蜂窝式消声器 5—5 消声器的压力损失 1铺贴吸声材料的风管 2直角弯头(铺贴吸声材料) 3消声弯头 4圆风管用消声弯头 5—6 消声器设置地点的选择及注意事项 1消声器使用注意事项 3防止吸声材料飞散 4消声器的再生噪声与消声效果之间的关系 第六章通风系统的消声设计 6—1 要求消声的送风口(或回风口)的占有系数 1假定ND t 及ND t[k] 2临界距离和有效通风口(或回风口)数量 3假定ND tf 或ND t[k]f 6—2 通风机噪声的消声设计 1计算室内的平均吸声系数 2消声设计的计算实例 6—3 气流噪声的校核 6—4 串音的消声设计 6—5 向室外辐射的通风机噪声的消声设计
消音器设计计算书样本
消音器设计计算书 由于中国当前对消音器的设计, 还没有统一的标准规范能够遵照执行, 大多数厂家均根据自己的经验来设计制作, 且技术又相对保密的。因此本消音器的设计, 经查阅大量资料, 采用科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论, 采用节流降压与小孔消音的原理结合现场实际情况来设计解决环境噪声超标的难题。 消音器的工艺参数为: 蒸汽排放绝对压力: 40 kg/ cm2, 排汽温度: 390℃, 蒸汽比容ρ: 0.0721 m3/ kg, 排汽流量 Q: 8t/h; 噪声达到110dB以上, 要求消音器的噪声小于85dB 的环保要求。 一、设计原理。 复合式小孔喷注消音器是利用节流作用降低小孔喷注前的驻压, 预先消耗部分声能, 再dB与小孔降噪相结合, 达到较高的消声量; 其原理是利用节流降压与小孔喷注两种消声机理, 经过适当结构复合而成的。 1. 小孔喷注消音器 小孔喷注消音器的设计机理是根据科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论, 从发声机理上使它的干扰噪声减少, 由于喷注噪声峰值频率与喷口直径成反比, 若喷口直径变小, 喷口辐射的噪声能量将丛低频移向高频, 于是低频噪声被降低, 高频噪声反而增高, 当孔径小到一定值
( 达到mm级) , 实验表明, 当孔径≤4mm时具有移频作用, 喷注噪声将移到人耳不敏感的频率范围( 听觉最敏感的区域250~5000赫兹) ; 根据这一机理将一个大的喷口改为许多小孔来代替, 便能达到降低可听声的目的。从实用角度考虑, 孔径不能选得过小, 因为过小的孔径不但难于加工, 同时易于堵塞, 影响排汽。一般选用直径1~3mm的小孔为宜。 2.节流降压消音器 节流降压消音器是利用节流降压原理而制成的。根据排汽流量的大小, 适当设计通流截面, 使高压气体经过节流孔板时, 压力都能最大限度地降低到临界值。这样经过多级节流孔板串联, 就能把排空的一次压降分散到若干个小的压降。由于排汽噪声功率与压力降的高次方成正比例, 因此把压力突变排空改为压力在消音器内就逐渐降下来再排空, 这样能使消音器内流速控制在临界流速下, 不致产生激波噪声, 压力在最大限度地降到临界值, 使消音器获得较好的消声效果。同时节流降压后小孔喷注层的驻压大大变小, 小孔喷注层强度设计所需的壁厚也大为减薄, 这样给小孔喷注层的钻孔加工减小难度。 消音器入口处的压力一般是给定的, 当排放压力较高时, 为了取得所需的消声值, 经过几次节流降压, 使汽体进入小孔喷注前的压力由消音器入口处的压力P1按比例降低设计; 一般情况下, 节流降压消音器的各级压力选择为等比级数下降, 设节流孔板级数为n, 临界压力比为q (q＜1) , 可得:
消声器选型计算
燃气发电机组消声器选型书 燃气发电机组配置465Q-1发动机，发动机相关参数如下： 型式：四冲程、水冷、自然吸气式 发动机排量：0.97L 额定转速：3000r/min 气缸数：4 一、消声器主要结构形式 1.抗性消声器：通常对低、中频带消声效果好，高频消声效果差。 2.阻性消声器：对中、高频消声效果好，通常与抗性消声器组合起来使用 3.阻抗性符合型消声器：对低、中、高频噪声都有很好的消声效果 二、消声器性能要求 1.插入损失 D＝L1－L2 式中：D－插入损失，dB; L1－安装消声器前在某点测量的排气声压级，dB；取 111 dB； L2－安装消声器后在某点测量的排气声压级，dB；取91.5 dB； D= 19.5 Db 2.消声器功率损失 R＝（P1－P2）/P1×100％ 式中：R－发动机额定功率点的功率损失比,%； P1－不带消声器而带空管时的发动机功率，kW； P2－带消声器后发动机功率，kW； 我国汽车消声器行业对不同车型的功率损失要求为：重型汽车R≤3％；中型汽车R≤5％；轻型汽车R≤6％，轿车R≤8％。 功率损失＜5% 三、消声器的消声量 首先要确定降低排气噪声的目标值，即由发动机排气噪声大小，频谱特性和消声器所匹配车辆的噪声标准限制来决定消声器消声量大小。根据整车噪声限制来计算消声器出口噪声限制，假设声源特性属线性声源，声衰减量L为： L＝10lg(R2/R1) (dB)(A) 式中：R1－消声器出口处噪声限制点到声源点距离；取1m(按试验测试收归返要求)； R2－整车噪声限制测点到声源点距离。取7m(按试验测试要求) L＝8.45dB 消声量Lm按以下公式计算： Lm＝L1-( La＋Lb) 式中：La－整机噪声限制，取68bB； Lb－机柜降低的噪声，91.5-72＝19.5，取19.5 dB； Lm＝111－（68+19.5）＝23.5 dB 国华配YH465Q：>25 dB ,可满足要求。 7m处噪声限定值为：
大酒店通风系统消声降噪方案
大酒店通风系统消声降噪方案 ****** 大酒店通风系统消 方 案 ******* 环保设备有限公司 20 年5 月日 目录 1、工程概述 2、设计及选型依据3 、系统基本状况 4、各区域噪声标准5 、设备参数 6、噪声源综合分析7 、噪声的危害 8、系统自然衰减量9 、具体设计方案 10、消声、隔振计算书11 、说明及建议 12、各专业应注意的问题 ** 五星级酒店通风系统 消声降噪方案 一、工程概述: 72516 本工程为超高层五星级酒店建筑，地下两层，地上三十四层，建筑面积平方米， 建筑高度151.8 米。其中地下二层为车库及设备用房，地下一层为酒店后勤用房及锅炉房。地上一至六层为裙房部分，内设有大堂、各式餐厅、宴会厅、会 议、游泳池等功能区域; 八至三十四层为客房区域，其中七层及二十三层为避难层和设备
转换层。 宾馆公共区域与客房的中央空调系统设计。地下车库及设备用房通风及防排烟设计。防烟楼梯间及其前室，消防电梯前室及合用前室，走廊、中庭及需要排烟房间的全面防排烟设计，避难层防烟设计。洗衣房局部排风系统由洗衣机房专业设备公司二次设计，厨房排油烟及油烟净化系统由专业厨房设备公司二次设计。 本公司有幸对大楼内的送、排风系统、热回收空调机组、新风机组、热回收新风机组、水泵、冷水机组等以及与它们相关的区域做消声降噪的二次设计以及消声设备的选型。 二、设计及选型依据: 1、甲方提供的通风系统图。 2、《声环境质量标准》(GB3096-2008) 3、《社会生活环境噪声排放标准》(GB22337-2008) 4 、《民用建筑隔声设计规范》(GBJ118-88) 5 、《风机用消声器技术条件》(JB/T6891-2004) 6 、《采暖通风与空气调节设计规范》(GB50019-2003) 7 、《噪声与振动控制工程手册》原设计的风机、机组参数均已确定，送、排风系统和空调系统的管路和消声设备已设计，本方案尽可能在不改动原设计但又能达到规定要求的基础上进行消声降噪的二次设计。 三、系统基本状况: 1、大空间公共区域设计单风管定风量一次回风式全空气低速空调系统，采用热回收式空气处理机组，设有初、中效过滤，气流组织为上送下回或上送上回，空气处理机组设置在各楼层机房内。2 、餐饮包房、小办公等采用风机盘管加新风系统，便于室温独立控制，气流组织采用上送上回。 3、酒店客房等采用风机盘管加新风系统，便于室温独立控制，气流组织采用侧送顶回。新排风系统采用垂直系统，新风由避难层机房热回收式新风机组处理后送至各客房的新风竖井，再送入房间内; 排风也是通过房间竖井并由热回收式新风机组内的排风机排出室外。4 、厨房设计直流式全空气空调系统。送风采用新风机组，并设初、中效过滤器。厨
空调消声设计
空调消声设计 背景： 空调设备大体上由压缩机，风机以及箱体和面板等构成，在工作过程中由于设备振动、压缩机、电机、风叶运转导致机械噪声及空气动力噪声等，为消除空调运作过程中噪声并带给人们安静舒适的环境而有必要进行空调消声器设计。 空调消声器根据声波传播过程中的干涉，反射及吸收等消除噪声，目前常用的消声器分为管式、片式、格式、折板式、共振式等。 常用消声器结构特点分类： 目前市面上常用空调消声器为片式及折板式等，片式和格式消声器由管式消声器改进而来，传统的管式消声器仅在管内壁贴上一层吸声材料，制作方便，阻力小，但只适用于较小的风道，直径不大于400mm的风管，此种消声器对中高频消声有一定消声效果，但难以消除以窄速波形式通过的高频声。 格式及片式消声器便是解决管式消声器缺点应运而生，以每格200mm*200mm 或每片间距100mm～200mm的尺寸克服管式消声器声波与吸声材料接触不充分的缺点，因此增大了接触面积而增大了吸声量。 共振式消声器对低频有效，降低了成本，但具有较大的频率选择性以及结构较大安装不方便。 有源消声器性能较好，各频段均具有良好的消声性能，但成本较高。 方案设计： 针对上述消声器特点选用微穿孔板消声器设计，扩大消声频率宽度，具有耐高温，耐油污，耐腐蚀性能，并且阻力损失较小。 微穿孔板消声器一般采用厚度小于1mm的纯金属薄板制作，在薄板上用钻头钻出孔径小于1mm的小孔，转孔率为1%-3%，选择不同的穿孔率、孔径和板厚不同的腔深的多层微穿孔板结构，就可以控制消声器的频谱性能，使其在需要的频率范围内获得良好的消声效果。 常用穿孔板消声器设计参数： 板厚：0.5～1mm 孔径：Ф0.5～1mm 穿孔率：1%～3% 空腔深度：（低频：150～200mm）
消音器设计计算书
消音器设计计算书 由于我国目前对消音器的设计，还没有统一的标准规范可以遵照执行，大多数厂家均根据自己的经验来设计制作，且技术又相对保密的。因此本消音器的设计，经查阅大量资料，采用科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论，采用节流降压与小孔消音的原理结合现场实际情况来设计解决环境噪声超标的难题。 消音器的工艺参数为：蒸汽排放绝对压力：40 kg/ cm2，排汽温度：390℃，蒸汽比容ρ：0.0721 m3/ kg，排汽流量Q：8t/h； 噪声达到110dB以上，要求消音器的噪声小于85dB的环保要求。 一、设计原理。 复合式小孔喷注消音器是利用节流作用降低小孔喷注前的驻压，预先消耗部分声能，再dB与小孔降噪相结合，达到较高的消声量；其原理是利用节流降压与小孔喷注两种消声机理，通过适当结构复合而成的。 1. 小孔喷注消音器 小孔喷注消音器的设计机理是根据科学院声学研究所马大猷教授等人提出的小孔喷注噪声极其控制理论，从发声机理上使它的干扰噪声减少，由于喷注噪声峰值频率与喷口直径成反比，若喷口直径变小，喷口辐射的噪声能量将丛低频移向高频，于是低频噪声被降低，高频噪声反而增高，当孔径小到一定值（达到mm 级），实验表明，当孔径≤4mm时具有移频作用，喷注噪声将移
到人耳不敏感的频率范围（听觉最敏感的区域250~5000赫兹）； 根据这一机理将一个大的喷口改为许多小孔来代替，便能达到降低可听声的目的。从实用角度考虑，孔径不能选得过小，因为过小的孔径不仅难于加工，同时易于堵塞，影响排汽。一般选用直径1~3mm的小孔为宜。 2.节流降压消音器 节流降压消音器是利用节流降压原理而制成的。根据排汽流量的大小，适当设计通流截面，使高压气体通过节流孔板时，压力都能最大限度地降低到临界值。这样通过多级节流孔板串联，就能把排空的一次压降分散到若干个小的压降。由于排汽噪声功率与压力降的高次方成正比例，所以把压力突变排空改为压力在消音器内就逐渐降下来再排空，这样能使消音器内流速控制在临界流速下，不致产生激波噪声，压力在最大限度地降到临界值，使消音器获得较好的消声效果。同时节流降压后小孔喷注层的驻压大大变小，小孔喷注层强度设计所需的壁厚也大为减薄，这样给小孔喷注层的钻孔加工减小难度。 消音器入口处的压力通常是给定的，当排放压力较高时，为了取得所需的消声值，经过几次节流降压，使汽体进入小孔喷注前的压力由消音器入口处的压力P1按比例降低设计；通常情况下，节流降压消音器的各级压力选择为等比级数下降，设节流孔板级数为n，临界压力比为q (q＜1) ，可得： n g P P q （1）后前 根据气体状态方程、连续性方程和临界流速公式，由资料可
直通穿孔管消声器声学性能计算及分析
直通穿孔管消声器声学性能计算及分析 季振林 （哈尔滨工程大学动力与核能工程学院，黑龙江哈尔滨150001） 摘 要：一维解析法和三维子结构边界元法被用于预测直通穿孔管消声器的消声性能.单腔直通穿孔管消声器传递 损失的预测结果与实验测量结果比较表明：一维解析法只适合于消声器的低频声学分析；对于高频声学性能的精确预测需要使用三维处理方法.进而边界元法被应用于研究穿孔率和几何参数对直通穿孔管消声器消声性能的影响.增加穿孔率能够拓宽消声器的有效消声频率范围.中心管部分穿孔时，消声器的传递损失在平面波域内呈现出拱形衰减和轴向共振的叠加，合理选择穿孔段长度和位置以匹配共振和通过频率能够获得理想的宽带消声效果.使用双级膨胀腔能够大大改善直通穿孔管消声器的中频消声性能.关键词：穿孔管消声器；消声性能；边界元法中图分类号：T B 535.2 文献标识码：A 文章编号：1006-7043（2005）03-0302-05 Acoustic attenuati on p erf or m ance calcul ati on and anal y sis of strai g ht -t hrou g h p erf orated t ube silencers JI Zhen-li n （S choo l o f Pow er and n uclear Ener gy En g i neeri n g ，H arb i n En g i neeri n g U n ivers it y ，H arb i n 150001，Ch i na ） Abstract ：A one-di m ensional anal y tical a pp roach and a t hree-di m ensional substruct ure boundar y ele m ent m et hod （BEM ）are develo p ed to p redict t he acoustic attenuation p erf or m ance o f strai g ht-t hrou g h p erf orated t ube silenc-ers.C om p arisons o f trans m ission loss p redictions w it h ex p eri m ental results f or si n g le cha m ber strai g ht-t hrou g h p erf orated t ube silencers ill ustrated t hat t he t hree-di m ensional a pp roach is needed f or accurate p rediction at hi g h-er fre C uencies ， while t he one-di m ensional anal y tical a pp roach p rovi des a reasonable accurac y at low er fre C uencies onl y .T he BEM w as t hen used to i nvesti g ate t he eff ects o f p orosit y and g eom etrical p ara m eters on t he acoustic attenuation p erf or m ance o f strai g ht-t hrou g h p erf orated t ube silencers.I ncreasi n g t he p orosit y m a y ex p and t he eff ecti ve acoustic attenuation to hi g her fre C uenc y .T he trans m ission loss o f silencer w it h p artiall y -p erf orated t ube exhi bits a su p er p osition o f dom e attenuation and ax ial resonance i n t he p lane w ave re g ion.B y choosi n g t he len g t h and location o f p erf orated section to m atch t he resonances w it h t he trou g hs o f t he silencer ，a desirable broadband acoustic attenuation m a y be obtai ned.T he double ex p ansion cha m ber m a y g reatl y i m p rove t he no ise attenuation p erf or m ance o f strai g ht t hrou g h p erf orated t ube silencers i n t he m i ddle fre C uenc y ran g e. K e y words ：p erf orated t ube silencer ； acoustic attenuation p erf or m ance ；boundar y ele m ent m et hod （BEM ）收稿日期：2004-06-29. 基金项目：哈尔滨市科学研究基金资助项目（2004A FLX J010）.作者简介：季振林（1965-），男，教授，博士生导师. 由于直通穿孔管消声器具有极低的流动阻力损失和良好的消声性能，已被广泛应用于内燃机进排气噪声控制.一维频域和时域方法虽已被应用于预 测直通穿孔管消声器的消声性能［1-3］ ，但只适用于 消声器的低频声学分析.为精确预测消声器的高频 消声性能，需要使用三维数值方法.w an g 等［4］ 应用 边界元法计算了同轴穿孔管共振器的传递损失.他们分别使用边界元法来模拟由穿孔结构分开的2个声学域，然后使用速度连续性和穿孔阻抗边界条件获得整个系统节点上声压和质点振速形成的方程组.Ji 和S ela m et ［5］提出了一种多域边界元法预测三通穿孔管消声器的消声特性，数值预测结果与实验测量结果吻合良好.尽管一维解析法和三维数值法 第26卷第3期哈尔滨工程大学学报V o l .26N.32005年6月 Journal o f H arbi n En g i neeri n g U ni versit y Jun.2005
机电工程消声减振
1.1 机电工程消声减振 概述1.1.1 本工程提出了噪声的相关要求，为了保证噪声要求及避免设备振动的影响，我单位对整个系统的噪声及振动控制做出详细分析，并依照噪声及振动控制原理提出相应解决方案，同时在本工程的施工中，我单位将采取最先进的技术手段，精心施工，将噪声产生的影响减至最低。 1.1.2 噪声控制 1.1. 2.1 噪声产生的原因 噪声传播分为空气声传播和固体声传播两种。 空气声传播的载体是空气，隔绝空气声的能力主要取决于墙或隔断的隔声量，遵循质量定律，面密度越大，隔声效果越好。 固体声传播主要是振动物体直接撞击楼板、墙等结构物，使之产生振动，并沿结构将噪声传入室内的一种传播方式。 噪声分为空气动力性噪声和机械性噪声两大类。本工程中安装了大量的功率强大的风机、空调机组、水泵等机械设备，设备运行所发出的噪声同时包含了上述两种形式，且噪声的声强较高。 1.1. 2.2 噪声控制措施 噪声控制的目的就是把产生噪声的声源与外部环境隔绝或降低噪声的强度，从而得到一个宁静的工作和生活环境。 噪声控制的优先顺序依次为隔声、吸声、消声、减振，隔声是噪声控制中最为重要的一环，也是最有效的噪声控制方法。
1、隔声 本工程主要机电设备安装于各设备层，设备机房的隔声是大楼噪声控制的关键。 噪声对人体危害极大,在噪声强度高的房间采用吸声材料吸声也是控制噪声非常有效的技术措施，该部分工作主要由专业分包商完成。设备机房采用吸声处理，吸声材料强度低，容易损坏，吸声材料受潮则会降低吸声效果。机电安装过程中，对吸声材料的保护也是噪声控制的重点之一。 通过加强员工教育，使其了解本工程噪声控制的重要性，增强施工人员的保护意识，保证吸声材料的有效性，从而达到本工程对噪声控制的要求。 3、消声 考虑到噪声的主要传播途径为风管传播，故仅对风管的消声进行分析。 风管消声的控制手段： 为防止设备噪声、气流噪声的延伸通过风管传播，通常采用在风系统及通风设备进、出口安装消声器进行消声。同时在风管安装时尽量保持管道平直、管径均匀变化，尽量避免管道的突扩、突缩。． 按照风机的噪声及频谱特性和室内的噪声允许标准确定所需的消声量，应使所选的消声器的消声性能与需要的消声量相适应。 消声器选择时应使所选消声器的压力损失与管道系统所需的压力损失相适应。消声器的气流再生噪声应与声源及消声性能相适应。 消声器的实际外型尺寸应与实际可供安装的位置相适应。
阻性消声器的设计与消声量计算方式
阻性消声器的设计 (1)确定消声量 根据法规、标准及声源确定消声器所需的消声量。在大多数情况下，消声量是以A计权声级计算。参照相应的NR曲线，确定各倍频带或1/3倍频带需要的消声量。 (2)选定消声器的结构形式 根据消声器的流量和允许的流速大小(一般情况下，流速控制决定于阻力要求和消声器消声量要求)，确定所需要的通流面积，然后根据通流面积的大小来选定消声器的结构形式。按照一般的常规设计，通道的当量直径小于300mm 时，可选用单通道直管式;当通道当量直径大于300mm而小于500mm时，应在通道中加设吸声层或吸声芯，消声器的有效通流面积要扣除吸声层或吸声芯所占面积，以避免由于流速增加而引起的不良影响;当直径大于500mm时，当考虑采用片式、蜂窝式等其他形式的消声器。 (3)选用吸声材料 吸声材料声学性能的好坏是决定消声器声学性能的重要因素。除首先考虑其声学性能外，还需考虑消声器的实际使用条件。在高温、潮湿、有腐蚀气体等特殊环境中使用的消声器，应考虑吸声材料的耐热、防潮、抗腐蚀性能。 (4)决定消声器长度 在通道截面确定后，增加消声器的长度可以提高消声量。消声器的长度主要根据声源强度和具体的降噪要求决定，还应注意现场有限空间所允许的安装尺寸。 (5)选择吸声材料的护面结构 由于消声器中一般要通过具有一定流速的气流，所以必须采用护面结构固定
和保护吸声材料。 XW-Ⅲ型.Ⅳ型微穿孔板消声器 XW-Ⅲ型.Ⅳ型微穿孔板消声器为圆形。其中XW-Ⅲ型是单空腔结构，XW-Ⅳ型是双空腔结构。 XW-Ⅲ型消声量为 15-20dB(A), XW-Ⅳ型消声量为20-25dB(A)。XW-Ⅲ型.Ⅳ型消声器压力损失10-40Pa（风速5-15m/s）。有效长度L=2m，安装长度L1=2.16m。 XW-Ⅲ型微穿孔板消声器结构外形图 XW-Ⅳ型微穿孔板消声器结构外形图 2 150 350 450 540 3 200 400 500 890 4 250 450 550 1400 5 300 540 640 1850 6 350 620 720 2880 7 400 700 800 3590 8 450 750 850 4550 9 500 820 920 5620 10 550 870 970 7110 11 600 1000 1100 8100 12 650 1080 1180 9000
消声器
消声器 科技名词定义 中文名称： 消声器 英文名称： muffler silencer 定义： 安装在进、排气系统用于降低噪声的装置。 所属学科： 电力(一级学科) ；环境保护(二级学科) 本内容由全国科学技术名词审定委员会审定公布 目录[隐藏] 消声器种类 消声器选购衡量指标 消声器的选用 消声器的应用及适用领域 产品结构及特点 吊运、贮存 消声器 Muffler 消声器是阻止声音传播而允许气流通过的一种器件，是消除空气动力性噪声的重要措施。消声器是安装在空气动力设备(如鼓风机、空压机)的气流通道上或进、排气系统中的降低噪声的装置。消声器能够阻挡声波的传播，允许气流通过，是控制噪声的有效工具。 [编辑本段]
消声器种类 消声器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消声器、抗性消声器、阻抗复合式消声器、微穿孔板消声器、小孔消声器和有源消声器。 阻性消声器主要是利用多孔吸声材料来降低噪声的。把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。阻性消声器就好象电学上的纯电阻电路，吸声材料类似于电阻。因此，人们就把这种消声器称为阻性消声器。阻性消声器对中高频消声效果好、对低频消声效果较差。 抗性消声器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的电感和电阻，称为声质量和声阻。小室中的空气体积相当于电学上的电容，称为声顺。与电学滤波器类似，每一个带管的小室都有自己的固有频率。当包含有各种频率成分的声波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔到达第二个短管口，而另外一些频率的声波则不可能通过网孔．只能在小室中来回反射，因此，我们称这种对声波有滤波功能的结构为声学滤波器。选取适当的管和室进行组合．就可以滤掉某些频率成分的噪声，从而达到消声的目的。抗性消声器适用于消除中、低频噪声。 把阻性结构和抗性结构按照一定的方式组合起来，就构成了阻抗复合式消声器。 微穿孔板消声器一般是用厚度小于1mm的纯金属薄板制作，在薄板上用孔径小于1mm的钻头穿孔，穿孔率为1％一3％。选择不同的穿孔率和板厚不同的腔深，就可以控制消声器的频谱性能，使其在需要的频率范围内获得良好的消声效果。 小孔消声器的结构是一根末端封闭的直管，管壁上钻有很多小孔。小孔消声器的原理是以喷气噪声的频谱为依据的，如果保持喷口的总面积不变而用很多小喷口来代替，当气流经过小孔时、喷气噪声的频谱就会移向高频或超高频，使频谱中的可听声成分明显降低，从而减少对人的干扰和伤害。 有源消声器的基本原理是在原来的声场中，利用电子设备再产生一个与原来的声压大小相等、相位相反的声波，使其在一定范围内与原来的声场相抵消。这种消声器是一套仪器装置，主要由传声器、放大器、相移装置、功率放大器和扬声器等组成。 [编辑本段] 消声器选购衡量指标 衡量消声器的好坏，主要考虑以下三个方面： 1、消声器的消声性能；（消声量和频谱特性）
机电工程消声减振
1.1 机电工程消声减振 1.1.1 概述 本工程提出了噪声的相关要求，为了保证噪声要求及避免设备振动的影响，我单位对整个系统的噪声及振动控制做出详细分析，并依照噪声及振动控制原理提出相应解决方案，同时在本工程的施工中，我单位将采取最先进的技术手段，精心施工，将噪声产生的影响减至最低。 1.1.2 噪声控制 1.1. 2.1 噪声产生的原因 噪声传播分为空气声传播和固体声传播两种。 空气声传播的载体是空气，隔绝空气声的能力主要取决于墙或隔断的隔声量，遵循质量定律，面密度越大，隔声效果越好。 固体声传播主要是振动物体直接撞击楼板、墙等结构物，使之产生振动，并沿结构将噪声传入室内的一种传播方式。 噪声分为空气动力性噪声和机械性噪声两大类。本工程中安装了大量的功率强大的风机、空调机组、水泵等机械设备，设备运行所发出的噪声同时包含了上述两种形式，且噪声的声强较高。 本工程主要噪声产生的部位、原因及传播途径见下表： 1.1. 2.2 噪声控制措施 噪声控制的目的就是把产生噪声的声源与外部环境隔绝或降低噪声的强度，从而得到一个宁静的工作和生活环境。
噪声控制的优先顺序依次为隔声、吸声、消声、减振，隔声是噪声控制中最为重要的一环，也是最有效的噪声控制方法。 1、隔声 本工程主要机电设备安装于各设备层，设备机房的隔声是大楼噪声控制的关键。 本工程主要的隔声措施如下： 2、吸声 噪声对人体危害极大,在噪声强度高的房间采用吸声材料吸声也是控制噪声非常有效的技术措施，该部分工作主要由专业分包商完成。设备机房采用吸声处理，吸声材料强度低，容易损坏，吸声材料受潮则会降低吸声效果。机电安装过程中，对吸声材料的保护也是噪声控制的重点之一。 通过加强员工教育，使其了解本工程噪声控制的重要性，增强施工人员的保护意识，保证吸声材料的有效性，从而达到本工程对噪声控制的要求。 3、消声 考虑到噪声的主要传播途径为风管传播，故仅对风管的消声进行分析。 风管消声的控制手段： 为防止设备噪声、气流噪声的延伸通过风管传播，通常采用在风系统及通风设备进、出口安装消声器进行消声。同时在风管安装时尽量保持管道平直、管径均匀变化，尽量避免管道的突扩、突缩。 ①消声器的分类
消声器标准
备案号：210221.KF.852 Q/DZH 大连兆和科技发展有限公司企业标准 Q/DZH.003-2003 代替 Q/DZH.J.002-2002 通风空调 消声器及静压箱 2003-08-10 发布 2003-08-10 实施 大连兆和科技发展有限公司发布
Q/DZH.003-2003 编制说明 本标准是大连兆和科技发展有限公司为本公司生产通风消声器（以下简称消声器）、静压箱而编制的。在编制过程中，参考了国家现行出版的手册、标准及规范，并结合公司几年来发展的实际状况及顾客提出的有关要求。 本标准是兆和科技有限公司指导性技术文件，凡本公司涉及消声器、静压箱制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。 本标准实施之日后，随国家和行业新标准、规范的发布而修正。 当本标准与顾客要求不一致时，按照合同要求执行。
Q/DZH.003--2003 前言 本标准是大连兆和科技发展有限公司为本公司生产通风消声器及静压箱(以下简称消声器)而编制的。在编制过程中，依据国家现行出版的手册、标准及规范，并结合公司几年来发展的实际以及顾客提出的有关要求。 本标准是大连兆和科技发展有限公司指导性技术文件，凡本公司涉及消声器制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。 本标准实施之日后，随国家和行业新标准、规范的发布而修正。 当本标准与顾客要求抵触时，执行顾客要求。 本标准属第一次修订。修订的原因是国家验收规范的换版和格式的修订。 本标准由大连兆和科技发展有限公司提出。 本标准由大连兆和科技发展有限公司起草。 本标准由大连兆和科技发展有限公司批准。 本标准主要起草人：才效辉
消声器设计计算

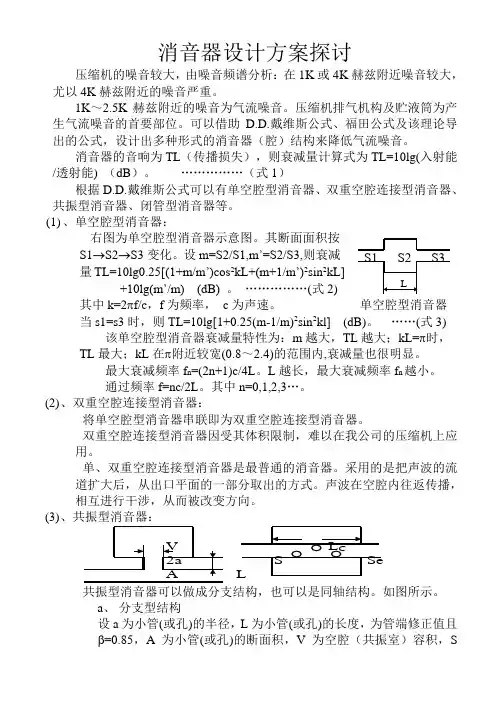

计算并设计一消声器，用于频率为100Hz的发动机排气消声器，消声量不小于30dB，需选定已知内壁管壁厚，开孔个数，每个孔直径，扩张室直径，排气管道直径为5cm，用三维软件画出设计图。 消声器类型消声原理主要应用 阻性消声器(中高频)多孔性吸声材料的吸收 风机、通风空调、燃气轮机 等设备的进、排气噪声 抗性消声器(低频好)管道阻抗变化所产生的声反 射和耗损 空压机的进气噪声、内燃 机、汽车的排气噪声等 阻抗复合型消声器联合阻性消声器和抗性消声 器的消声机理 采用阻性消声器、抗性消声 器的场所 扩散消声器改变喷注结构、降低喷口的压 力和流速 高温、高压、高速气流等高 声强噪音 噪声按声音的频率可分为：＜400Hz的低频噪声、400～1000Hz的中频噪声及＞1000Hz的高频噪声。根据设计要求及各种消声器的适用范围，选用抗性消声器进行设计改进。 抗性消声器 消声原理：通过控制声抗的大小来进行消声的。与阻性消声器不同，它不使用吸声材料而是在管道上接截面积突变的管段或旁接共振腔，声波在管道截面的突然扩张(或收缩)，造成通道内声阻抗突变，使声波传播方向发生改变，某些频率的声波在声阻抗突变的界面发生反射、干涉等现象，从而在消声器的外测，达到了消声的目的。
消声的频率特性：具有中、低频消声性能。 适用范围：消除空压机、内燃机、汽车排气噪声（气体流速较高气速的情况） 抗性消声器具有的特点： （1）不需要使用多孔吸声材料 （2）耐高温、抗潮 （3）流速较大，洁净 （4）对低频、窄带噪声有较好的效果。 常用抗性消声器的类型： （1）扩张室式消声器 （2）共振腔消声器 （3）干涉式消声器 按共振腔消声器进行设计： （1）倍频带消声量不小于30dB，由式： K L+ 102 ? = lg 20 ) 1( 302 K + 10 = lg 20 ) 1( 查表 不同频带下的消声量△L 与K值的关系 频带 0.2 0.4 0.6 0.8 1.0 1.5 2 3 4 5 6 8 10 15 类别 倍频 1.1 1.2 2.4 3.6 4.8 7.5 9.5 12.8 1 5.2 17 18.6 20 23 27 带 1/3倍 2.5 6.2 9.0 11.2 1 3.0 16.4 19 22.6 25.1 27 28.5 31 33 36.5 频带 2 / 4
消音器计算说明书
消音器计算说明书 位号：HX-6465计算书 一、以知数据 以知设计参数 名称流量（kg/hr）温度(℃)压力(kg/cm2g) 蒸汽消声器41371170.1 以知声频率带功率级 二、设计计算结果 1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。根据相关环保卫士标准，我们需要将消声器后A声级降到85dB（A)以下。所需消音量如下： △LA=90-85=5dB(A)；及消声器最低消音量不得小于5dB（A)。消声片长度我们设计为L=1.0m； 根据△LAo=ψ×a o×（P/S）×L △LAo=1.2×0.8×（1.33/0.085）×1=18.4dB(A)＞5dB(A)。 消声后：△Lo=90-18.4=71.6dB(A) 故消音量满足设计要求。 2、消声器外筒钢板采用5mm厚的钢板；根据质量定理可以计算出隔音量为28dB（A)；28dB（A)＞5dB(A)满足消声器设计要求。 3、消声器上限频率：消声器通道宽度我们设计为0.15m,经计算消声器上限截止频率为3594H Z。倍频带为4000~8000的声功率为80dB（A)＜85dB（A)；故消声器宽度符合设计要求。 4、消声器下限频率：吸声片宽度我们设计为0.1m,经计算消声器下限截止频
率为78H Z。计算发现消声器对频率低于78H Z倍频带消音效果稍差；但是我们可以通过提高消声器的整体消音量（18.4dB(A)）来满足低频消音量的要求。 5、气体流速对消声量影响：消声器总流通面积为0.17m2,计算流速为10.8m/s。 △Lo"=△Lo(1+M)-2 △Lo"=71.6(1+0..032)-2=72.8dB(A)。△Lo"＜85dB(A) 故消声器满足设计要求。 位号：HX-6402计算书 一、以知数据 以知设计参数 名称流量（kg/hr）温度(℃)压力(kg/cm2g) 蒸汽消声器63406229.60.5 以知声频率带功率级 二、设计计算结果 1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。根据相关环保卫士标准，我们需要将消声器后A声级降到85dB（A)以下。所需消音量如下： △LA=90-85=5dB(A)；及消声器最低消音量不得小于5dB（A)。消声片长度我们设计为L=1.3m； 根据△LAo=ψ×a o×（P/S）×L △LAo=1.2×0.8×（9.47/0.66）×1.3=17.9dB(A)＞5dB(A)。 消声后：△Lo=90-17.9=72.1dB(A)
浅析空调系统的消声与防振
浅析空调系统的消声与防振 摘要随着生产力和科学技术的发展，人类从穴居到建造不同功能和不同质量的建筑物，从取火御寒、摇扇驱暑到人工创造受控的空气环境，经历了漫长的岁月，直到20世纪初，能够实现全年运行并带有喷水室的空气调节系统，首次在美国的一家印刷厂内建成。现在空气调节系统已遍及人们的生活，空气调节對国民经济各部门的发展和对人民物质文化生活水平的提高具有重要意义。 关键词空调系统;噪声;消声器;防振 空调工程的应用，既给人们带来了舒适的工作与生活环境，也带来了一定的噪声污染，现就空调系统的消声与防振作简单的分析。 1 空调噪声及其来源 噪声的定义：对于声音强大而又嘈杂刺耳或者对某项工作来说不需要或有妨碍的声音，统称为噪声。 空调系统噪声的来源：①机械噪声：空调工程中主要的噪声源是空调设备中的通风机、冷源设备制冷机、机械通风冷却塔等。冷冻泵、冷却泵及末端设备的机械噪声以及设备中电机的电磁噪声。②气流噪声：空调风管中气流于风管壁及系统配件、部件的摩擦噪声，空气通过末端产生的二次重发噪声。③所有设备部件因振动产生的噪声。 除通风机噪声由风道传入室内外，设备的振动和噪声也可能通过建筑结构传入室内。因此，当空调房间内要求比较安静时，空调装置除了应满足室内温湿度要求之外，还应满足噪声的要求，达到这一要求的重要手段之一就是通风系统的消声和设备的防振，而空调系统中的主要噪声源是通风机。通风机噪声的产生和许多因素有关，尤其与叶片形式、片数风量、风压等参数有关，风机噪声是由叶片上紊流而引起的宽频带的气流噪声以及相应的旋转噪声。 2 噪声的消声要求 当前空调房间的消声要求大致可分为两大类：一类是生产或工作过程对声音有严格要求的房间（如电台播音室、录音室等）。这类房间的噪声标准应根据需要提出，经协商确定。第二类是生产或工作过程要求有较安静的操作环境（如仪表装配、测试、半导体器件生产车间等），噪音标准须经多方面调研，根据技术经济的许可条件确定。噪声的测定一般以声级计测得，同时也以A声级为主要测定值，因A声级计与评价曲线间有一定差额，因此提出了一个修正额概念。若干建筑物的室内噪声标准可参考下表中噪声评价曲线。另外，表中列出厂与声级计A档读数相对应的数值，可见噪声评价曲线号数与声级计A档读数LA间的关系为N=LA-5。
中央空调施工常识 消声器安装
中央空调施工常识消声器安装 中央空调施工是一项系统工程，任何一个环节出现问题都可能功亏一篑，因此，消声器安装工作也应该被我们重视起来。安装消声器应符合以下规定： 1) 消声器安装前应保持干净，做到无油污和浮尘; 2) 消声器安装的位置、方向应正确，与风管的连接应严密，不得有损坏与受潮。两组同类型消声器不宜直接串联; 3) 现场安装的组合式消声器，消声组件的排列、方向和位置应符合设计要求。单个消声器组件的固定应牢固; 4) 消声器、消声弯管均应设独立支、吊架。 风口安装要点如下：
