不完整缓和曲线的计算
怎样计算不完整缓和曲线起点及终点的坐标及切线方位角资料
通过弧长计算出园心角,通过园心角计算出弦长,以及这段园曲线的弦切角,直线的方位角加上(左转减,右转加)这个弦切角就是弦的方位角,这样就可以求出园曲线的终点(也就是下一段曲线的直缓点)的坐标.怎样计算不完整缓和曲线起点及终点的坐标及切线方位角以上为一条匝道的曲线图及要素表。
第一缓和段长度根据公式c=R*L及C=A*A，图中A=100，R=150,可算出第一缓和段的长度为66.667米。
而HY里程减去YH里程为60.902米。
因此此段缓和曲线是在离其起点5.765米的地方与前段圆曲线相交。
图上标为YH点。
固此YH点并非第一缓和段起点。
第二缓和段也有同样的问题，DZD点亦非第二缓和段终点。
问题：怎样计算第一缓和段真正起点的坐标和第二缓和段真正终点的坐标。
及切线方位角。
本人水平有限，苦苦思索未得其解。
在此劳烦各位同仁给予小弟支援。
不胜感谢！测量路上诚与仁兄们携手同行，让我们的测量之路多一丝欣慰，少一分苦闷。
QQ26889412E-mail: yujuying@ 注：曲线要素表可能看不清楚。
但可以把图片另存为一个文件。
然打开此文件就非常清楚了。
1.计算出Y1H的坐标及方位角；2.计算出过渡段缓和曲线在Y1H点的支距dx,dy及偏角β；3.由Y1H的方位角及偏角β可反算出过渡缓和曲线虚起点的方位角。
4.由Y1H的坐标、dx,dy及方位角可反算出过渡缓和曲线起点的坐标。
(用支距到大地坐标的变换公式反算。
关于不同类型缓和曲线的判断及起点、终点曲率半径的计算方法目前在匝道或线路施工坐标计算中经常遇到缓和曲线，实际中相信有很多测友选择用积木法或叫线元法正反算程序进行线路坐标计算，这就牵涉到线元的起点终点曲率半径判断的问题，一般的直线元，圆曲线元的起点终点半径判断，比较容易，可能令大家感觉麻烦的就是缓和曲线起点终点半径判断问题，缓和曲线有时候判断算对了，有时候却坐标算不对，究其原因，其实问题出于该缓和曲线是否是完整缓和曲线引起的。
不完全缓和曲线测量公式(正确公式)
检修井及井盖施工方案概述本文档旨在提供一份针对检修井及井盖施工的完整方案。
该方案包括施工流程、安全措施以及质量保证措施，以确保施工顺利进行并达到预期目标。
施工流程1. 检查现场- 检查井盖的损坏情况，并评估是否需要更换- 清理井口周围的杂物和污垢2. 拆除井盖- 使用适当工具将井盖拆除，并确保拆除过程中不会对周围环境造成损害3. 检修井内设施- 检查井内设施的状态，如井壁、梯子等- 进行清理、维修或更换必要的设施4. 井盖安装- 使用适当的方法和工具进行井盖的安装- 确保井盖与井口紧密贴合，并能够承受相应的荷载5. 完善周围环境- 清理施工现场的杂物和垃圾- 修复可能因施工而造成的损坏安全措施1. 人员安全- 所有参与施工的人员必须接受必要的安全培训，并按照相关规定佩戴个人防护装备- 设置警示标志，确保他人不会误入施工区域2. 设备使用安全- 选用符合安全标准的工具和设备，确保其正常运转并避免事故发生- 定期检查和维护施工所需设备，确保其正常状态3. 施工环境安全- 清理施工区域的杂物和障碍物，确保安全通行- 避免在恶劣天气条件下进行施工质量保证措施1. 施工方案的制定- 精确制定详细的施工方案，涵盖施工流程、材料选用、质量验收标准等内容- 与相关专业人员进行讨论和审核，确保方案的科学性和可行性2. 材料质量控制- 选用符合国家标准的材料，并严格把关供应商的质量管理体系- 对进场材料进行检验和验收，确保其质量符合要求3. 施工质量监控- 设立专门的监控人员，对施工过程进行监控和记录- 定期进行质量检查，发现问题及时整改总结通过本方案的实施，我们可以保证检修井及井盖施工的质量和安全，提升施工效率，确保施工达到预期目标。
在施工过程中，我们将严格遵守安全措施，并严格把关施工质量，以确保项目的成功完成。
匝道等不完整缓和曲线计算解释和说明
匝道等不完整缓和曲线坐标计算随着全站仪在道路工程施工测量中的普及，传统的中线放样方法逐渐被淘汰。
目前道路工程中线放样时，只要能计算出中线上任意一点的坐标，用全站仪或者GPS RTK的坐标放样功能就可很方便、快捷地完成实地放样。
道路线形是由直线、圆曲线、缓和曲线三种线形组合而成的，而直线与圆曲线组合的线形（见图一）中桩坐标计算比较简单，在此不作阐述。
下面就缓和曲线与其它两种线形组合的线形中桩坐标计算予以分析。
缓和曲线与其它两种线形组合构成的线形主要有缓和曲线的完整形（即基本形）（见图二）和非完整形（即卵形）（见图三）二种。
一、基本形曲线中桩坐标计算:1、对于第一缓和曲线及圆曲线段（ZH~YH）（如图四），建立以ZH为坐标原点，切线方向为X′轴，半径方向为Y′轴的曲线坐标系（X′O′Y′）。
先计算曲线各点在曲线坐标系下的坐标。
⑴对于第一缓和曲线段（ZH~HY）内任一点i（此时L=Ki-KZH）若圆曲线半径R≥100m时，则X i ′=L-L5/(40R2Ls12) 公式①Y i ′=L3/(6RLs1) 公式②若圆曲线半径R＜100m时，则X′=L-L5÷［40（RLS ）2］+L9÷［3456（RLS）4］–L13÷［599040（RLS）6］+L17÷［175472640（RLS ）8］- L21÷［7.80337152×1010（RLS）10］（公式③）Y′=L3÷［6（RLS ）］ - L7÷［336（RLS）3］+L11÷［42240（RLS）5］ - L15÷［9676800（RLS ）7］+L19÷［3530096640（RLS）9］ - L23÷［1.8802409472×1012（RLS）11］（公式④）⑵对于圆曲线段（HY~YH）上任一点iX i ′=q+Rsin¢iY i ′=R(1-cos¢i)+pL=Ki-KZH¢i=(L- Ls1)*180/(Rπ)+β内移值P=Ls12/(24R)切线增值q= Ls1/2- Ls13/（240R2）综合⑴、⑵，根据不同坐标系的相互转换，可得ZH~YH上任一点i的中桩测量坐标为：X i =XZH+cosA×Xi′-sinA×f×Yi′（公式⑤）Y i = YZH+sinA×Xi′+cosA×f×Yi′（公式⑥）式中f为线路的转向系数，右转时f=1，左转时f=-1 。
缓和曲线曲率半径 的计算
所谓完整缓和曲线就是某段缓和曲线的一端与直线连接点的曲率半径必须是无穷大(可用10的45次方代替,有时也可用“0”表示，具体情况具体分析)，而缓和曲线两端无论在什么情况下与圆曲线相接时，其两端的曲率半径必须与对应连接圆曲线的半径相等。
现在我们来谈谈非完整缓和曲线，从上面的话知道，如果某段缓和曲线的一端与直线连接点曲率半径不是无穷大，而是一个实数，那么这段缓和曲线就是非完整缓和曲线。
设计图中遇到这种情况，一般会告诉这段缓和曲线的长度(我们把这段缓和曲线的长度记作L2，缺少的一段缓和曲线长度记作L1，L1+L2=完整缓和曲线长度L),如果没告诉这段缓和曲线的长度，也可以通过两端的桩号计算出来、设计参数A及缓和曲线另一端的曲率半径R2(应该是与一个圆曲线相接,也就是说R2等于这个圆曲线的半径)。
我们在输入匝道程序时必须要知道R1(起点曲率半径)，怎么办呢？那就通过计算把R1计算出来不就行了，下面就是计算过程：由公式：R=A2÷L 推出R1= A2÷L1 =>A2=R1*L1 ……………………………………………………①R2= A2÷(L1+L2) =>A2=R2*(L1+L2) ……………………………………………………②R2= A2÷(L1+L2) => R2= A2÷L => L=A2÷R2 …………………………………………③由公式①②推出R1*L1=R2*(L1+L2) => R1=R2*(L1+L2)÷L1 …………………………………………④L=L1+L2 => L1=L-L2 ……………………………………………⑤由公式③④⑤推出R1=R2*L÷(L-L2) => R1= A2÷(A2÷R2-L2) …………………………………………⑥公式⑥就是我们要找的曲率半径公式，计算得到结果计算完毕。
非对称非完整缓和曲线推算公式
RL R L R R R L R R y p R L L R L R L R R L L R x m R L L x R L R L y L R L L R L y L R L L R L dLdy R L L L x R L L dL dx RL L R L RL dL L R dL d L R L R R L R L s s s hy ss ss s hy shy ss hy s xs x s xs x s xx s xxs sxx s xx x x x xs x s x x *24))*81((*6)cos (*2402)*482(**40sin **40*336*6**336**6)**48*2(sin *sin **40)**4*21(cos *cos *2**2****22220233323s 023s 3423373336222522402=---=--=-=---=-=-=-=-=-≈=-=-≈=======βββββββββ缓和曲线综合要素则缓圆点独立坐标标缓和曲线上任意一点坐缓和曲线性质：1121112213111221'12'11'11'1'11'12122211'212123221221111'*2轴正方向建立坐标系X 为JD 为原点ZH 以'*sin 1cot '*''*6'*40'*2*)(*轴X 为JD'为原点ZH'以)cos (sin 1tan tan sin cos cos sin sin cos cos cos )cos(cos cos cos cos *240)(2*24)(tan *)(R L Y E HH Y X E ZH R L Y R L L X R L RR L R L L L R L R p R p R p R p R p R p R R L L L L m RL L p m p R T HH HH HH xHH xx HH x x x x x x x ==∙-=∙=-==-=∴+=-++=∴+=+=-==+++=+∴=+=+-+=+=++=ββββααθθααθθαθαθθαθθθθαθθβθθ 正方向建立坐标系非对称非完整缓和曲线JDA A ZH T AF JD A E HH EF A HH AF E JD EF E ZH JD ZH E JD R L L Y A HH Y X A ZH R L Y R L L X x HHHH HH HH HH∙+∙=∴=∙∙-+∙=∙=∙-∙=∙--=-=-=-=-=∴+==∙-=∙=-=3664'''236354112155212212121311sin sin *中F -JD -A 在三角形sin sin *'||||'中F -JD'-E 在三角形*2*sin 1cot **6*40ββββββπβαπββαβββββββββ 改正数切线标高设计标高改正值：里程差为任一点与起点或终点）（变坡点标高切线标高设计标高变坡点高程又变坡点竖曲线起点±==-±=-==∴-==∴===-=Rx y x i x T TK E R E R E R L T R T E i i *2*K *88*2*2*2竖曲线222221ωωωω。
缓和曲线的计算

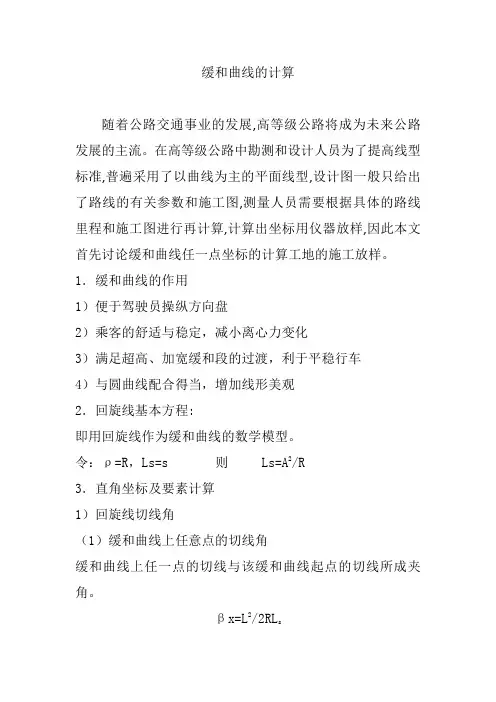

缓和曲线的计算随着公路交通事业的发展,高等级公路将成为未来公路发展的主流。
