电磁加热器结构及工作原理
电磁加热器工作原理
电磁加热器工作原理
电磁加热器是一种利用电磁感应原理实现加热的设备。
它主要由电源、线圈和工作台面等组成。
电磁加热器通过电源提供电能，将交流电流传送到线圈中。
线圈是由导体绕成的线圈，当电流通过线圈时，会在周围产生一个交变磁场。
这个交变磁场会穿透到工作台面上。
工作台面是由导电材料制成的，当交变磁场穿透到工作台面时，会在其表面产生涡电流。
涡电流会通过电阻产生热量，从而加热工作台面。
因为涡电流主要在工作台面的表面产生，所以加热是非常均匀的。
电磁加热器可以快速加热，具有高效率、节能和可控性等优点。
由于电磁加热不需要传导热源，所以加热速度快，可以达到较高的温度。
同时，由于涡电流主要在工作台面表面产生，热量效率更高，减少了能量的浪费。
此外，电磁加热器的加热温度可以通过调节电流和频率进行控制，具有较好的温度可控性。
总的来说，电磁加热器通过电磁感应原理实现加热，将电能转化为热能。
其原理简单、高效且可控，因此在很多工业领域和家用设备中得到广泛应用。
电磁加热器结构和工作原理
电磁加热器结构和工作原理电磁加热器是一种利用电磁感应原理将电能转化为热能的设备。
它由电源、电磁线圈和加热体等组成。
在工作过程中，电源提供电能，经过电磁线圈产生磁场，进而感应加热体内部的涡流，使其发热。
一、结构电磁加热器的结构主要包括以下几个部份：1. 电源：电磁加热器通常采用交流电源，可以是单相或者三相交流电源。
电源的电压和频率根据具体的应用需求进行选择。
2. 电磁线圈：电磁线圈是电磁加热器的核心部件，它由导电材料制成，通常采用铜线或者铝线。
电磁线圈通常分为主线圈和辅助线圈，主线圈负责产生磁场，辅助线圈用于调节磁场的强度和分布。
3. 加热体：加热体是电磁加热器中的加热元件，它通常由导电材料制成，如铜、铝等。
加热体的形状和尺寸根据具体的加热需求进行设计。
常见的加热体形状有盘状、圆柱状、管状等。
4. 冷却系统：由于电磁加热器在工作过程中会产生大量的热量，因此需要设置冷却系统来散热。
冷却系统通常包括散热风扇、散热片、水冷却装置等。
二、工作原理电磁加热器的工作原理是基于电磁感应现象。
当电源通电时，电磁线圈中会产生交变磁场。
这个交变磁场会穿透加热体，产生涡流。
涡流在加热体内部产生阻力，从而使加热体发热。
具体来说，电磁加热器的工作过程可以分为以下几个步骤：1. 电源通电：将电源接通，电流通过电磁线圈，产生交变磁场。
2. 磁场穿透：交变磁场穿透加热体，产生涡流。
3. 涡流发热：涡流在加热体内部产生阻力，转化为热能，使加热体发热。
4. 散热：加热体发热后，需要通过冷却系统进行散热，保持加热器的正常工作温度。
三、应用领域电磁加热器由于其高效、节能、环保等特点，被广泛应用于各个领域。
以下是一些常见的应用领域：1. 工业加热：电磁加热器可以用于金属加热、塑料加热、玻璃加热等工业加热领域。
例如，用于金属熔炼、玻璃创造等。
2. 食品加热：电磁加热器可以用于食品加热、烹饪等领域。
例如，用于食品加热、蒸煮、烘焙等。
3. 医疗器械：电磁加热器可以用于医疗器械的加热、消毒等领域。
电磁加热器的全桥和半桥的工作原理的同异
电磁加热技术作为一种高效、节能的加热方法，在工业生产中得到了广泛的应用。
而电磁加热器作为电磁加热技术的载体，其工作原理对于理解电磁加热技术具有重要意义。
其中，全桥和半桥是电磁加热器中常见的两种工作原理。
本文将就电磁加热器的全桥和半桥的工作原理进行比较分析，从而更好地理解电磁加热器的工作机制以及其在工业生产中的应用。
一、全桥和半桥的概念及应用1. 全桥电磁加热器全桥电磁加热器是一种常见的电磁加热器工作原理，其由四个功率管和四个二极管组成的全波整流电路构成。
在电磁加热过程中，通过控制功率管的导通时间和导通角度，可以实现对加热物料的精确加热控制，从而提高加热效率。
2. 半桥电磁加热器半桥电磁加热器同样是一种常见的电磁加热器工作原理，其由两个功率管和两个二极管组成的半波整流电路构成。
半桥电磁加热器在加热过程中可以实现对加热物料的局部加热控制，适用于对加热物料局部加热的场合。
二、全桥和半桥工作原理的异同点1. 工作原理异同点（1）相同点全桥和半桥都是通过功率管和二极管构成的整流电路来实现对加热物料的加热控制。
其工作原理都是利用电磁感应产生的涡流来实现对加热物料的能量转换。
（2）不同点全桥的整流电路由四个功率管和四个二极管构成，可以实现对加热物料的全局加热控制；而半桥的整流电路由两个功率管和两个二极管构成，适合对加热物料进行局部加热控制。
2. 工作原理的异同对加热效果的影响（1）加热效果全桥由于能够实现对加热物料的全局加热控制，在加热效果上优于半桥。
全桥可以实现对整个物料的均匀加热，提高加热效率和加热质量。
（2）加热精度半桥由于适合对加热物料进行局部加热控制，可以实现对加热物料的局部温度精确控制，从而提高加热精度。
三、全桥和半桥在工业生产中的应用1. 全桥的应用全桥电磁加热器由于其能够实现对加热物料的全局加热控制，在工业生产中得到了广泛的应用。
特别是在对大型工件的加热加工过程中，全桥电磁加热器可以提高加热效率和加热质量，节约能源成本，提高生产效率。
电磁加热技术
电磁加热技术一、原理电磁加热器是一种利用电磁感应原理将电能转换为热能的装置。
它由电磁控制器和加热圈两部分组成。
电磁控制器将220V，50/60Hz的交流电经过整流、滤波、逆变成20~50kHz 的高频高压电流，高速变化电流经过线圈会产生高速变化的交变磁场，当磁场内的磁力线通过导磁性金属材料（料筒或模头）时会在金属体内产生无数的小涡流，使金属材料本身自行快速发热，从而达到高效加热目的，同时，配合高效能的隔热保温装置，最大程度减低热损耗，这样就能达到大幅节电的效果。
使用这种发热方式，其能量转换效率高达90~95%。
加热原理图如下图所示。
电磁加热原理图二、技术指标工作电压：交流单相220V±10%三相380V±10%交流频率： 50HZ或60HZ输出功率： 1.5KW~3KW/220V、5KW~30KW/380V温度/湿度：－10～+50℃/90 ％RH以下平均无故障时间：10000小时以上三、技术优点1、大幅度节约电能塑料机械料筒所用的加热方式为传统的电热圈（即电阻丝）加热，通过接触传导方式把热量传到料筒上，只有紧靠在料筒表面内侧的热量传到料筒内，电热圈外侧的热量大部分散失到空气中，存在大量的热能损失，造成车间高温闷热。
而电磁加热系统彻底解决这样的问题，感应线圈和料筒之间加装一层隔热层，料筒内部的热量微量辐射到空气中，料筒表面的温度在50℃以下，经过严格的实验测试，节约电能在30%-70%，特别对于大功率注塑机节电效果更为明显。
2、降低维护费用本产品加热部分采用耐高温绝缘材料、电缆材料制造，加热电缆本身产生热量低，不存在原线圈的发热丝在高温状态下老化而缩短寿命的问题，所以，其使用寿命很长。
3、明显降低车间的温度通过以上的节能分析，使用电磁加热系统节约了传统加热方式辐射到空气中的能量，车间不再出现高温闷热，大大改善工作环境。
4、发热功率大注塑机料筒的传统电阻丝功率过大后对电阻丝本身的伤害会大大增加，电阻丝金属本身在高温下会快速挥发，迅速老化而失效，所以传统电阻丝需要不定期的更换，增加了生产成本和降低生产效率；而高频节能加热系统的特点是只有被感应的料筒金属内部才产生高温而加热系统本身温度很低，自身电损耗微不足道，所以即使功率较大时也不影响加热系统的使用寿命，根据需要还可以方便的随时调节使用功率。
电磁加热器结构及工作原理
电磁加热器结构及工作原理电磁加热器是一种利用电磁感应原理进行加热的设备。
它采用电磁场的能量传递方式，通过电磁感应将电能转化为热能，从而实现对物体的加热。
电磁加热器广泛应用于工业生产、医疗设备、家用电器等领域。
一、电磁加热器的结构电磁加热器的结构主要包括以下几个部份：1. 电源系统：电源系统是电磁加热器的能量供应来源。
通常采用交流电源，通过变压器将电压升高，以满足加热器工作时所需的电能。
2. 感应线圈：感应线圈是电磁加热器的核心部件，也是实现电磁感应的关键。
感应线圈通常由导线绕制而成，形成一个或者多个线圈。
当电流通过感应线圈时，会在感应线圈周围产生一个交变磁场。
3. 加热容器：加热容器是电磁加热器用于装载被加热物体的部份。
加热容器通常由导电材料制成，以便电磁感应能够有效地作用于被加热物体。
4. 控制系统：控制系统用于控制电磁加热器的工作状态和加热参数。
控制系统通常包括温度传感器、控制器和电磁阀等组成部份，可以实现对加热器的温度、功率和时间等参数进行调节和控制。
二、电磁加热器的工作原理电磁加热器的工作原理基于电磁感应现象。
当交流电通过感应线圈时，感应线圈周围会产生一个交变磁场。
被加热物体（如金属）放置在感应线圈内时，由于电磁感应作用，被加热物体内部会产生涡流。
涡流是一种由磁场感应产生的环流电流，它会在被加热物体内部产生热量。
涡流的大小与被加热物体的导电性、磁场频率和感应线圈的设计参数等因素有关。
通过调节感应线圈的电流和频率，可以控制涡流的大小和加热效果。
当涡流在被加热物体内部产生时，它会与被加热物体的电阻产生热量。
被加热物体的温度会随着涡流的加热而升高，从而实现对物体的加热。
同时，电磁加热器的控制系统可以通过温度传感器实时监测被加热物体的温度，并根据设定的加热参数进行调节和控制。
三、电磁加热器的应用领域电磁加热器具有加热速度快、效率高、能量利用率高等优点，因此在许多领域得到了广泛应用。
1. 工业生产：电磁加热器可用于金属热处理、塑料加工、玻璃创造等工业生产过程中的加热需求。
电磁加热器结构及工作原理

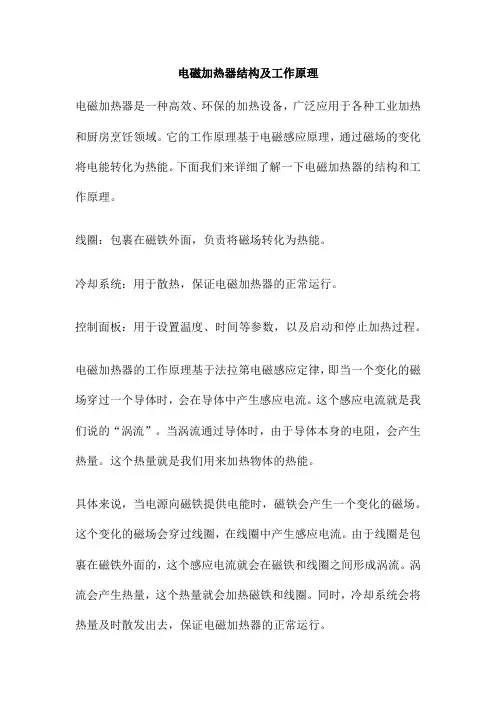

电磁加热器结构及工作原理电磁加热器是一种高效、环保的加热设备，广泛应用于各种工业加热和厨房烹饪领域。
它的工作原理基于电磁感应原理，通过磁场的变化将电能转化为热能。
下面我们来详细了解一下电磁加热器的结构和工作原理。
线圈：包裹在磁铁外面，负责将磁场转化为热能。
冷却系统：用于散热，保证电磁加热器的正常运行。
控制面板：用于设置温度、时间等参数，以及启动和停止加热过程。
电磁加热器的工作原理基于法拉第电磁感应定律，即当一个变化的磁场穿过一个导体时，会在导体中产生感应电流。
这个感应电流就是我们说的“涡流”。
当涡流通过导体时，由于导体本身的电阻，会产生热量。
这个热量就是我们用来加热物体的热能。
具体来说，当电源向磁铁提供电能时，磁铁会产生一个变化的磁场。
这个变化的磁场会穿过线圈，在线圈中产生感应电流。
由于线圈是包裹在磁铁外面的，这个感应电流就会在磁铁和线圈之间形成涡流。
涡流会产生热量，这个热量就会加热磁铁和线圈。
同时，冷却系统会将热量及时散发出去，保证电磁加热器的正常运行。
控制面板可以设置加热的温度和时间，也可以启动和停止加热过程。
通过调节控制面板上的参数，可以精确控制加热过程，达到我们需要的加热效果。
电磁加热器是一种高效、环保的加热设备，它的工作原理基于电磁感应原理，通过磁场的变化将电能转化为热能。
了解电磁加热器的结构和原理有助于我们更好地理解和使用这种设备。
哈威多路阀是一种由阀体、阀芯、阀座、弹簧、密封环等主要部件组成的液压控制阀。
其结构特点主要表现在以下几个方面：阀体：阀体是哈威多路阀的主要组成部分，它具有多个油口，可以连接多个液压系统。
阀体内部有通道，可以使液压油流畅地从一个油口流向另一个油口。
阀芯：阀芯是哈威多路阀的核心部件，它由一个或多个活塞组成，可以在阀体内移动。
阀座：阀座是哈威多路阀的固定部件，它与阀体形成密封，可以防止液压油的泄漏。
弹簧：弹簧是哈威多路阀的弹性部件，它具有一定的弹力，可以推动阀芯在阀体内移动。
电磁水加热器原理
电磁水加热器原理
电磁水加热器是一种利用电磁感应原理将电能转换为热能的加热设备。
其工作原理如下：
1. 电磁感应：当一个导体处于变化的磁场中时，会在导体内部产生感应电动势，从而在导体中产生感应电流。
这个现象被称为电磁感应。
2. 加热器结构：电磁水加热器通常由一个铁芯和绕在铁芯上的线圈组成。
铁芯通常由高磁导率的材料制成，例如硅钢片，以增强磁场的强度。
线圈通过电源供电，产生交变磁场。
3. 加热过程：当水流过加热器时，水会切割磁场线，从而在水中产生感应电流。
这些感应电流在水中流动时会遇到电阻，从而产生热量。
因此，水被加热。
4. 控制系统：电磁水加热器通常配备有控制系统，用于调节电源的频率和电流大小。
通过调节这些参数，可以控制加热器的功率和加热速度，以满足不同的加热需求。
5. 优点：电磁水加热器具有加热速度快、效率高、安全可靠、无污染等优点。
它不需要火焰或燃油，因此不会产生烟雾、废气或火灾危险。
总之，电磁水加热器利用电磁感应原理将电能转化为热能，实现对水的快速加热。
它是一种高效、安全、环保的加热设备，广泛应用于家庭、工业和商业领域。
电磁感应加热器原理
电磁感应加热器原理
电磁感应加热器是一种利用电磁感应原理进行加热的设备。
其基本原理是通过改变磁场的强度和方向产生感应电流，在电流通过导体时产生焦耳热，以达到加热的目的。
电磁感应加热器由电源、电容器、电感线圈和工作部件组成。
当电源通电时，电流经过电容器充电，形成一个交变电场。
然后，通过控制电感线圈产生交变磁场，由于电容器和电感线圈的作用，产生变化的磁场会穿过工作部件（例如容器壁），导致感应电流在其内部产生。
根据法拉第电磁感应定律，当感应电流通过导体时，会在其内部产生电阻损耗，产生热量。
导体的电阻越大，电流通过的热量也就越大。
因此，为了提高加热效率，工作部件通常由高电阻率的材料制成。
此外，调整电感线圈的频率和电容器的电压，可以调节磁场的大小和方向，从而控制感应电流的强弱。
电磁感应加热器具有快速加热、高效节能、操作简便等优点。
它可以广泛应用于工业加热领域，例如金属熔炼、烘干、玻璃熔化等。
此外，由于电磁感应加热器不直接接触工作部件，因此能够在高温、腐蚀等恶劣环境下安全使用。
电磁加热控制器原理
电磁加热控制器原理电磁加热控制器是一种用于控制电磁加热设备的装置，其原理基于电磁感应和电磁控制技术。
电磁加热是一种通过电磁感应原理实现的加热方式，通过放电管产生高频电磁场，通过感应线圈对工件进行加热。
电磁加热控制器主要由三个部分组成：电源模块、控制器和驱动模块。
电源模块提供高频电源，控制器负责控制加热功率和工作周期，驱动模块则控制放电管的导通和断开。
电磁加热控制器的工作原理如下：1. 电源模块提供高频电源。
电源模块对市电电源进行整流、滤波和变压处理，将电源电压转换成高频电流，通常为数十千赫的频率。
2. 控制器接收外部控制信号，并根据设定的加热功率和工作周期来控制放电管的导通和断开。
控制器根据反馈信号和设定值对放电管进行开关控制，从而控制加热功率和工作周期。
3. 驱动模块负责控制放电管的导通和断开。
放电管是电磁加热的关键组件，其通过开启和关闭来产生高频电磁场。
驱动模块通过控制放电管的导通和断开状态，来实现加热功率的控制。
在使用电磁加热控制器时，首先需要将工件放置在感应线圈中，并接通电源。
然后，通过控制器设定所需的加热功率和工作周期。
控制器会根据设定值以及感应线圈中实际的电流和电压值，通过驱动模块控制放电管的导通和断开状态，从而控制加热功率。
当加热功率达到设定值后，控制器会减小驱动模块的导通时间，从而降低加热功率，以稳定在设定值附近。
当需要停止加热时，控制器会断开驱动模块的导通，从而停止加热。
电磁加热控制器的优点是加热效率高、响应快、精度高，同时可以实现多级调节和自动化控制。
它被广泛应用于工业生产中的加热制造、涂装、烤炉、干燥等领域，并取得了显著的经济效益和环境效益。
总之，电磁加热控制器是一种基于电磁感应和电磁控制技术的装置，通过控制放电管的导通和断开状态来实现对电磁加热功率的控制。
它具有高效、快速、精确的加热特点，并广泛应用于工业生产中。
电磁炉工作原理和结构
电磁炉工作原理和结构电磁炉是一种利用电磁感应原理加热的厨房电器，它通过电流在线圈中产生的磁场来加热锅底，从而使食物得以加热。
本文将详细介绍电磁炉的工作原理和结构。
一、工作原理电磁炉的工作原理基于电磁感应现象，即当电流通过线圈时，会在周围产生磁场。
当将带有铁磁性的锅具放在电磁炉上时，由于锅底的铁磁性物质，磁场会穿透锅底并形成一个封闭的磁通路。
根据法拉第电磁感应定律，当磁通量发生变化时，会在锅底中产生涡流。
这些涡流通过电阻产生热量，从而加热锅底和食物。
二、结构组成1. 电磁线圈：电磁炉的核心部件是电磁线圈，它由多层绝缘导线绕成。
当电流通过线圈时，会在周围产生磁场。
2. 内部感应盘：内部感应盘位于电磁线圈的上方，它由高导磁率的材料制成，如铁磁材料。
感应盘的作用是增强磁场，使其更加集中在锅底，提高加热效率。
3. 控制电路板：电磁炉上方通常有一个控制电路板，用于控制电磁炉的工作状态和加热功率。
通过控制电路板，用户可以选择不同的加热功率和温度。
4. 触摸面板：电磁炉上方还有一个触摸面板，用户可以通过触摸面板来控制电磁炉的开关、加热功率和温度等参数。
5. 散热系统：电磁炉在工作时会产生一定的热量，为了保证电磁炉的稳定工作和延长使用寿命，通常会在底部设计散热系统，通过散热系统将热量散发出去。
6. 附件：电磁炉通常配备一些附件，如不锈钢锅具、炒锅、蒸锅等，以满足用户的不同需求。
三、工作过程当用户通过触摸面板选择加热功率和温度后，控制电路板会根据设定值控制电流的大小和频率。
电流通过电磁线圈产生磁场，磁场穿透感应盘和锅底，形成一个封闭的磁通路。
由于磁通量的变化，锅底中会产生涡流，这些涡流通过电阻产生热量，从而加热锅底和食物。
电磁炉的加热速度非常快，可以迅速将食物加热到设定的温度。
同时，由于电磁炉的加热方式是通过感应加热锅底，而不是通过传导加热，因此炉面不会过热，使用起来更加安全。
四、优势和适用范围1. 高效节能：电磁炉的加热速度快，热效率高，相比传统的燃气炉和电热炉，能够节省能源。
电磁加热器结构及工作原理
控制柜用螺钉紧固在加热器预制支架上，并连接好接地线，接地或接零导线截面不低于铜芯，其接地电阻值不大于Ω。鹅娅尽損鹌惨歷茏鴛賴縈诘聾。
将柜内随机所配带的温控仪传感器探头，拧入出油口法兰下侧的传感器安装孔内，其连接控制导线经柜底进线孔连接紧固在控制线端子籟丛妈羥为贍偾蛏练淨槠挞曉。
排的对应的两个端线处。
.过热保护继电器的调试：在正常运行状态下将控制线端子排控制线的、接线端头用改锥松开任意一线，加热器应停止工作；将的、接线端头用外线相短接，加热器应停止加热运行，试验恢复后则应马上投入加热运行.贓熱俣阃歲匱阊邺镓騷鯛汉鼉。
.在正常运行状态下，按动空气开关的漏电试跳钮，空气开关应迅速脱扣跳闸切断整机电源；复位后应能恢复正常运行。坛摶乡囂忏蒌鍥铃氈淚跻馱釣。
电磁加热器外观：
电磁加热器安装示意图
电磁加热器结构图
与井口加热器配套使用的电热控制柜，为柜式防护结构，由优质厚钢板弯制焊接而成。壳体采用静电喷涂防腐工艺处理。柜内由漏电式空气开关，交流接触器、温控仪表、无功补偿元件、过热保护继电器等器件组成。控制电路装置有主令开关，可以人工投入和切除控制回路电源。聞創沟燴鐺險爱氇谴净祸測樅。
井口加热器根据使用场所，配套使用的电热控制柜分为：一般防护型和防爆型两种规格；加热方式又分为工频电热型和恒温变频电热型两种，可适用于不同的加热工艺和使用场所。残骛楼諍锩瀨濟溆塹籟婭骒東。
电磁加热器的原理如何
电磁加热器的原理如何电磁加热技术是一种新型的高效热源技术，通过电磁场作用于物体内部，使物体分子、原子运动加剧而产生热量，是一种无火焰、无烟、无毒、无污染、无声音、高效率、灵活性强的加热方式。
电磁加热器广泛应用于铸造、锻造、淬火、高温热处理、烤烟、烤箱、烧结及医疗、照明、印刷等领域。
电磁加热器的构成电磁加热器由电源、线圈和工件等组成。
电源为变频电源或电弧等离子体电源，线圈为铜管线圈或包覆工件的线圈，工件为金属材料。
电磁加热器的工作原理电磁加热器是通过将高频交流电源输入线圈形成交变磁场，进而在线圈中感应出电流，工件被线圈包覆时，工件内部产生磁感应强度比空气大得多的磁场，进而在工件内部产生感应电流和涡流，从而完成有效加热。
其工作原理如下：1、高频电源产生高频交流电流，导入线圈中，形成交变磁场；2、线圈中感应出与电源频率相同的交变电流，进一步加强线圈中的交变磁场；3、在工件内部产生磁感应强度比空气大得多的磁场；4、在工件中产生感应电流和涡流，电流大小与工件材料、磁场强度和频率有关；5、工件的导电性和磁性能决定了涡流的大小，其大小也是工件吸收能量的量；6、从而完成有效的加热作用。
电磁加热器的特点1、高效率：电磁加热器加热效率高达95%以上，是传统的火焰加热和电阻加热的几倍；2、环保：电磁加热器无明火，无烟尘，不会对环境造成污染；3、安全：电磁加热器具有过载保护、过温保护和缺相保护等安全保护装置，有效保护设备和工作人员；4、智能：电磁加热器可控性好，可实现自动化控制操作、温度精度高、稳定性好；5、应用广泛：电磁加热器广泛应用于热处理、烧结、涂装、干燥、印刷、铸造、焊接等多个领域。
电磁加热器的发展趋势随着社会和技术的发展，电磁加热器的应用领域也在不断扩大，同时也出现了一些新型的电磁加热器：1、感应加热：利用感应加热原理来加热，适用于大功率加热场合；2、微波加热：采用微波的特性直接加热物体，发展迅速，适用于食品、医药、化工等行业；3、压缩空气加热：利用压缩空气的热量来加热，适用于干燥、加热、回收热能等领域。
电磁感应加热器工作原理
电磁感应加热器工作原理电磁感应加热器是一种在工业现场常用的加热设备，它利用电磁原理将电能转化为热能，实现加热作用，非常经济可靠。
它通常用于熔炼材料，熔炼金属，热处理表面或把固体材料转化成液体高温热处理等现场加热作业。
一、电磁感应加热器的工作原理1、原理：电磁感应加热器是利用电感，甔磁感应原理，在有限空间内创造强磁场，来加热物体。
将高频电能转换为热能，最终通过物体将这种热能释放出来，从而实现加热作用。
2、成形：电磁感应加热器一般由变压器、中心磁极和外圈磁极等几个部分组成，其原理是将变压器中的高压电流转换成高频电流，通过中心磁极产生强磁场，并引入外圈磁极，产生调制电磁力。
3、特点：电磁感应加热器的特点，是电能直接转换成热能，是一种高效率的加热方式；不受外界因素的影响，非常安全可靠；加热速度较快，可以实现快速加热；能够控制精度，是一种智能化加热方式，可以实现连续加热。
二、电磁感应加热器的工作流程1、调速：在加热过程中，首先调节变压器的频率和电流，以改变磁场的大小和强度，来控制加热的速度。
2、加热：将变压器中的高压电流通过中心磁极产生强磁场，然后将强磁场引入外圈磁极，使物体受到调制电磁力作用，从而实现加热作用。
3、控制：通过改变变压器中的频率和电流，可以控制加热速度和加热精度，以达到所需要的加热效果。
三、电磁感应加热器的应用1、熔炼材料：电磁感应加热器可以用来熔炼材料，如金属、合金、硅酸钙、石膏、铜等。
2、非金属材料热处理：电磁感应加热器可以用于非金属材料的热处理，如橡胶、塑料、涂料等。
3、固体加热和熔融：电磁感应加热器可以将固体材料加热到融化或熔融状态，常见的有橡胶、塑料、磁性合金、玻璃、油脂等。
4、表面化工：电磁感应加热器可以用于表面热处理，如金属表面涂层分解、抗腐蚀表面处理等。
总结：电磁感应加热器是一种经济可靠的加热设备，可以实现快速加热，智能化加热，连续加热以及表面热处理等，可以应用于金属和非金属的熔炼、加热、熔融和表面处理等。
电磁炉工作原理和结构
电磁炉工作原理和结构一、电磁炉工作原理电磁炉是一种利用电磁感应加热的家用电器，它通过电磁感应原理将电能转化为热能，实现加热食物的目的。
其工作原理如下：1. 电磁感应电磁炉主要由电源、电路板、线圈和玻璃陶瓷面板等组成。
当电源接通后，电路板会产生高频电流，并通过线圈产生高频交变磁场。
2. 磁场感应磁场会穿透玻璃陶瓷面板，进入锅底的铁制材料。
根据法拉第电磁感应定律，磁场的变化会在铁制材料中诱导出涡流。
3. 涡流加热涡流是一种在导体内形成的环形电流，它会产生热量。
在电磁炉中，涡流在锅底的铁制材料中形成，使锅底受热。
4. 热量传导锅底受热后，热量会通过传导传递给食物。
由于涡流加热的效率较高，电磁炉能够迅速将食物加热至设定温度。
二、电磁炉结构电磁炉的结构通常包括以下几个部分：1. 外壳电磁炉的外壳通常由金属或塑料制成，具有良好的绝缘性能和耐高温性能。
外壳的设计既要保证美观，又要保证使用安全。
2. 玻璃陶瓷面板玻璃陶瓷面板是电磁炉的工作面，具有高温抗热性能。
它能够承受高温热源的直接接触，并且易于清洁。
3. 控制面板控制面板通常位于电磁炉的侧面或前面，用于设置加热功率、温度和时间等参数。
现代电磁炉通常配备了触摸式控制面板，操作简便。
4. 线圈线圈是电磁炉的核心部件，它由导电材料绕制而成。
线圈的设计和制造工艺对电磁炉的性能有着重要影响。
5. 散热系统电磁炉工作时会产生一定的热量，为了保证电磁炉的稳定工作，需要设计合理的散热系统来散发热量。
6. 电路板电路板是电磁炉的控制中枢，它负责控制电源的开关、调节加热功率和监测温度等功能。
7. 风扇为了增强散热效果，一些电磁炉还配备了内置风扇，通过风扇的转动来加速热量的散发。
总结：电磁炉通过电磁感应原理将电能转化为热能，实现加热食物的目的。
它的工作原理是通过电路板产生高频电流，通过线圈产生高频交变磁场，进而在锅底的铁制材料中诱导出涡流，从而加热食物。
电磁炉的结构包括外壳、玻璃陶瓷面板、控制面板、线圈、散热系统、电路板和风扇等组成。
电磁炉工作原理和结构
电磁炉工作原理和结构电磁炉是一种利用电磁感应原理加热的厨房电器，它通过电磁感应加热原理将电能转化为热能，从而实现加热食物的目的。
下面将详细介绍电磁炉的工作原理和结构。
一、工作原理电磁炉的工作原理主要基于电磁感应现象。
当电流通过线圈时，会产生一个磁场。
当磁场和底部的铁制锅具接触时，磁场会穿透锅底并产生涡流。
涡流在锅底内部产生阻力，导致锅底加热。
这种加热方式称为涡流加热。
电磁炉内部主要包含以下几个关键部件：1. 电源模块：电磁炉的电源模块主要由电源开关、电源线圈和电容器组成。
电源开关用于控制电源的通断，电源线圈用于产生磁场，电容器则用于储存电能。
2. 控制模块：控制模块是电磁炉的核心部件，它包括微处理器、传感器和控制面板。
微处理器用于接收和处理用户输入的指令，传感器用于检测锅具的温度和电流情况，控制面板则用于显示和设置相关参数。
3. 电磁线圈：电磁线圈是电磁炉的发热元件，它由多圈导线绕成，通电时能够产生强大的磁场。
电磁线圈一般采用铜制导线，因为铜具有良好的导电性能和热传导性能。
4. 冷却系统：电磁炉在工作过程中会产生大量的热量，为了保证电磁炉的正常运行，需要设置冷却系统来散热。
冷却系统通常由风扇和散热片组成，风扇用于排出炉体内部的热空气，散热片则用于增加散热面积。
二、工作流程电磁炉的工作流程主要包括以下几个步骤：1. 用户设置参数：用户通过控制面板设置所需的加热功率和时间等参数。
2. 电源供电：当用户设置完毕后，电源模块会接通电源，将电能供给电磁线圈。
3. 电磁感应加热：电磁线圈通电后会产生磁场，磁场穿透锅底并产生涡流。
涡流在锅底内部产生阻力，导致锅底加热。
4. 温度控制：传感器会不断监测锅具的温度情况，并将数据传输给控制模块。
控制模块根据设定的参数和实际温度情况进行比较，通过微处理器控制电磁线圈的电流大小，从而实现温度的控制。
5. 散热处理：电磁炉在工作过程中会产生大量热量，为了保证电磁炉的正常运行，冷却系统会启动，将炉体内部的热空气排出，并通过散热片进行散热。
工频电磁加热器原理
工频电磁加热器原理工频电磁加热器是一种高效、环保的加热设备，其原理基于电磁感应和涡流热效应。
以下是关于工频电磁加热器原理的详细介绍：1.电磁感应原理：工频电磁加热器通过工频交流电（50Hz或60Hz）产生磁场。
当金属材料放入磁场中时，磁场会在金属材料中产生感应电动势，进而产生感应电流。
2.涡流热效应：当感应电流在金属材料中流动时，会产生热量，这种现象被称为涡流热效应。
涡流热量与金属材料内部的电阻率有关，电阻率越大，涡流产生的热量越多。
3.铁磁材料作用：工频电磁加热器通常使用铁磁材料（如铁、钴、镍等），这些材料具有高磁导率。
当磁场穿过这些材料时，会在其表面产生大量的感应电流，从而快速地加热金属材料。
4.频率与加热效率：工频交流电的频率（50Hz或60Hz）对加热效率有直接影响。
较高的频率会导致涡流更快地产生，从而使热量更快地产生。
但过高的频率可能不会进一步增加加热效率，因此需要根据实际需求选择适当的频率。
5.加热均匀性控制：为了使金属材料在加热过程中均匀受热，需要采取一定的措施。
例如，可以在加热器周围设置适当的保温材料，以减少热量散失；同时，可以控制金属材料的运动速度和方向，使金属材料在加热过程中均匀受热。
6.功率密度与热效率：功率密度是指单位时间内单位面积上产生的热量。
较高的功率密度意味着加热器可以在短时间内对金属材料进行快速加热，从而提高热效率。
但过高的功率密度可能导致金属材料的热疲劳或损坏。
7.绝缘材料选用：为了保护工频电磁加热器的电子元件和控制线路，需要选择适当的绝缘材料。
这些绝缘材料需要具有良好的电气性能和耐高温性能，以确保设备的安全运行。
8.安全保护措施：为了确保操作人员的安全和设备的正常运行，工频电磁加热器应配备必要的安全保护措施。
例如，过热保护、过流保护、短路保护等。
9.设备维护与保养：工频电磁加热器在使用过程中需要进行定期的维护和保养。
例如，清洁加热器表面、检查电线连接、更换损坏的元件等。
电磁加热器的功率调节原理
电磁加热器的功率调节原理电磁加热器是一种利用电磁场产生的能量来加热物体的设备。
它可以广泛应用于工业生产、食品加工、医疗设备等领域。
电磁加热器的功率调节原理是通过控制电磁场的频率和强度来实现的。
电磁加热器的电路包括一个电源模块、一个频率调节模块和一个功率调节模块。
当电源通电时，频率调节模块会产生一个特定频率的电磁场，而功率调节模块则会控制电磁场的强度，从而实现对加热器输出功率的调节。
在电磁加热器中，功率调节是通过控制电磁场的强度来实现的。
在电磁加热器的频率调节模块中，有一个由晶体管或者场效应管组成的开关电路。
这个开关电路会以一定的频率开关，从而产生一个特定频率的电磁场。
而在功率调节模块中，有一个用来控制电磁场强度的电路。
这个电路会根据用户的设定来调节电磁场的强度，从而实现对加热器输出功率的控制。
对于功率调节模块来说，一般有两种方式来实现对电磁场强度的调节：PWM调节和电压调节。
在PWM调节中，控制电路会以一定的占空比来控制开关电路的工作时间，从而控制电磁场的强度。
而在电压调节中，控制电路会根据用户的设定来调节电源的输出电压，进而调节电磁场的强度。
两种方式都可以实现对电磁场强度的调节，但对于不同的应用场景，选择合适的方式是很重要的。
功率调节模块还需要考虑到加热器的效率和稳定性。
在功率调节过程中，要确保加热器的效率尽可能高，从而减少能源的浪费。
此外，为了保证加热器的稳定性，功率调节模块还需要考虑到加热物体的环境变化以及加热过程中的温度波动。
因此，对于功率调节模块来说，要综合考虑加热器的效率和稳定性，从而实现对输出功率的精确调节。
总的来说，电磁加热器的功率调节原理是通过对电磁场的频率和强度进行控制来实现的。
在功率调节模块中，可以采用PWM调节或者电压调节的方式来实现对电磁场强度的调节，从而实现对加热器输出功率的精确控制。
同时，还需要考虑加热器的效率和稳定性，确保加热器在加热过程中具有较高的能源利用率和稳定的加热效果。
电磁炉工作原理和结构
电磁炉工作原理和结构电磁炉是一种利用电磁感应原理加热的厨房电器，它的工作原理和结构可以分为以下几个方面进行详细的介绍。
一、工作原理：电磁炉的工作原理基于电磁感应现象，通过电磁场的产生和感应加热来实现加热食物。
具体来说，电磁炉内部有一个电磁线圈，当通电时会产生一个交变磁场。
这个磁场会穿透底部的不锈钢材料，然后通过感应加热的原理将底部的锅具加热。
二、结构组成：1. 电磁线圈：电磁炉的核心部件之一，由导电材料制成，通电时产生交变磁场。
2. 不锈钢盖板：电磁炉的顶部，用于保护内部元件，同时起到美观的作用。
3. 控制面板：位于电磁炉的一侧或者前侧，用于调节加热功率、时间等参数。
4. 显示屏：用于显示当前的温度、功率等信息。
5. 冷却风扇：位于电磁炉底部或者背面，用于散热，保证电磁炉的正常运行。
6. 电源线：连接电磁炉和电源的线缆，用于供电。
7. 底座：用于放置电磁炉的平台，通常由不锈钢或者塑料制成。
三、工作过程：1. 通电启动：当电磁炉接通电源后，通过控制面板设置加热功率和时间等参数。
2. 电磁感应：电磁线圈通电后，产生一个交变磁场。
这个磁场会穿透底部的不锈钢材料，形成一个磁场区域。
3. 食物加热：将放置在磁场区域内的锅具中的食物受到感应加热，通过食物内部的份子运动产生热量，从而加热食物。
4. 温度控制：电磁炉通过内部的温度传感器实时监测锅具内部的温度变化，并根据设定的参数自动调整电磁线圈的工作状态，以保持锅具内部的温度稳定。
5. 加热住手：当设定的加热时间到达或者手动住手加热时，电磁炉会住手供电，磁场消失，食物住手加热。
四、优点和应用：1. 高效节能：电磁炉的加热效率高，能够迅速将热量传递给锅具，相比传统燃气灶具有更高的能量利用率。
2. 温度控制精准：电磁炉内置的温度传感器和控制系统可以实时监测和调节加热功率，保证食物的烹饪温度恰到好处。
3. 安全可靠：电磁炉在工作过程中不会产生明火和烟雾，减少了火灾和烟雾中毒的风险。
电磁炉工作原理和结构
电磁炉工作原理和结构电磁炉是一种利用电磁感应原理加热食物的厨房电器。
它的工作原理和结构相对简单，但却非常高效和安全。
下面将详细介绍电磁炉的工作原理和结构。
一、工作原理：电磁炉的工作原理基于电磁感应现象。
当电流通过电磁炉的线圈时，会产生一个变化的磁场。
这个磁场会与底部的铁制锅具产生相互作用，从而使锅具内部产生感应电流。
感应电流会通过锅具内部的电阻把电能转化为热能，从而加热食物。
具体来说，电磁炉主要由以下几个部分组成：电源、电路板、线圈、散热系统和控制面板。
1. 电源：电磁炉通常使用交流电作为电源。
它将输入的电能转换为适合电磁炉工作的电流和电压。
2. 电路板：电路板是电磁炉的核心部件，它包含了控制电流和电压的电子元件。
电路板接收来自电源的电能，并将其转换为适合线圈工作的电流和电压。
它还负责控制电磁炉的工作状态和温度。
3. 线圈：线圈是电磁炉中的发热元件，通常由铜制成。
线圈被安装在电磁炉的底部，当电流通过线圈时，会产生一个变化的磁场。
这个磁场与锅具产生相互作用，从而使锅具内部产生感应电流。
4. 散热系统：散热系统用于散发电磁炉产生的热量，以保持电磁炉的正常工作温度。
通常，电磁炉的散热系统由风扇和散热片组成。
风扇通过循环空气来冷却电磁炉的内部元件，散热片则通过辐射和传导来散发热量。
5. 控制面板：控制面板是电磁炉的操作界面，通常包括开关按钮、加热功率调节器、定时器和显示屏等。
通过控制面板，用户可以选择合适的加热功率和时间来烹饪食物。
二、工作过程：当用户使用电磁炉时，首先将锅具放置在电磁炉的工作区域内。
然后，通过控制面板选择合适的加热功率和时间。
接下来，用户按下开关按钮，电路板开始工作。
1. 电路板接收来自电源的交流电能，并将其转换为适合线圈工作的直流电流和电压。
2. 转换后的电流通过线圈，产生一个变化的磁场。
3. 锅具中的铁制材料被磁场感应，从而在锅具内部产生感应电流。
4. 感应电流通过锅具内部的电阻，将电能转化为热能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁加热器结构及工作原理目录：一、电磁加热器结构二、电磁加热器工作原理三、电磁加热器操作与调试一、电磁加热器结构井口加热器主体为棒式往复式管状结构，由铁磁性热载棒体和钢套管与高强度法兰组合焊接加工制成。
经先进的焊接工艺处理，加热器的主体具有高强耐压、坚固密封、热应变能力强和抗腐蚀等特点，能承受足够的机械压力和强度。
电磁加热器外观：电磁加热器安装示意图1151213进油口法兰 出油口法兰 传感器安装孔 温控器防爆接线盒 温控器电缆引线咀引线）6.加热器控制柜 控制柜开关门锁 加热器铭牌 加热器防爆接线盒 过热保护电缆引线咀（KT1引线）加热器电源电缆引线咀 加热器棒体加热器安装支架出油口截门旁通截门16.进油口截门连接短节（便于维修或更换）141516123476109817电磁加热器结构图与井口加热器配套使用的电热控制柜，为柜式防护结构，由优质厚钢板弯制焊接而成。
壳体采用静电喷涂防腐工艺处理。
柜内由漏电式空气开关，交流接触器、温控仪表、无功补偿元件、过热保护继电器等器件组成。
控制电路装置有主令开关，可以人工投入和切除控制回路电源。
井口加热器根据使用场所，配套使用的电热控制柜分为：一般防护型和防爆型两种规格；加热方式又分为工频电热型和恒温变频电热型两种，可适用于不同的加热工艺和使用场所。
防爆控制柜防爆接线箱电源开关仪表观察窗控制开关温控仪表接线箱防爆配电控制柜示意图一般防护型控制柜示意图井口加热器结构与安装示意图6.加热器控制柜 控制柜开关门锁 加热器铭牌 加热器防爆接线盒 过热保护电缆引线咀加热器电源电缆引线咀 加热器棒体 加热器安装支架 出油口截门 旁通截门16.进油口截门结构：主体为棒式往复式管状结构，配套使用防爆控制柜，井口来液低进高出通过腔体进行加热。
二、电磁加热器工作原理1.电磁加热器热载体由高温热缆缠绕在铁磁性钢管棒芯上，并结构套入护套钢管内形成磁场闭合回路。
由于铁磁性钢管的自身特性，电流通过高温电缆回路作用于电磁热载棒体上，使铁磁性钢管迅速产生强烈的磁滞涡流及磁阻热效应，而热载体释放的杂散磁场经外套钢管屏蔽吸收并产生圆环内集肤效应热，用来直接加热石油。
而电磁加热器消耗的无功电力通过无功功率就地补偿后，其功率因数则达到0.95以上，其所消耗的无功电能而直接转换为热能，一并用来加热石油介质，因此，其热效率高达98%以上。
与阻性加热器相比，在同等加热工艺条件下其平均节电率达10-21%。
2.电磁加热器表面发热均匀，且无明火。
克服了阻性加热器的高温（工作状态下高达400℃以上）的缺陷，并具有安全防爆使用寿命长（是阻性加热器的数倍）等特点。
原理：利用磁场感应涡流加热原理。
电磁加热器是一种利用电磁感应原理将电能转换为热能的装置。
电磁控制器将220V,50/60Hz的交流电整流变成直流电，再将直流电转换成频率为20-40KHz的高频高压电，高速变化的高频高压电流流过线圈会产生高速变化的交变磁场，当磁场内的磁力线通过导磁性金属材料时会在金属体内产生无数的小涡流，使金属材料本身自行高速发热，从而达到加热金属材料料筒内的东西。
安装要点1 电磁加热器主机安装：将集输油管线断开，分别经进、出油截门与井口加热器的进、出油口法兰相连接，将其串连在集输油管线中。
在井口加热器进油口截门前端的进、出油管线上，再连接一旁通截门以备洗井、扫线和加热器停用时，由旁通管线直接输油.2 井口加热器必须为水平安装使用。
用金属托架将加热器棒体紧固，架设在距地面高度约0.5m处，为了防止因修井施工作业对加热器的影响井口加热器距井口采油树5m以外安装。
3 控制柜用螺钉紧固在加热器预制支架上，并连接好接地线，接地或接零导线截面不低于铜芯6mm，其接地电阻值不大于4Ω。
4 将柜内随机所配带的温控仪传感器探头，拧入出油口法兰下侧的传感器安装孔内，其连接控制导线经柜底进线孔连接紧固在控制线端子排的对应的两个端线处。
5 井口加热器及控制柜的安装要与防爆环境相符合，其接线必须符合相应的防爆等级要求。
采用一般型控制柜配套使用在油气浓度较高的场所时，应将控制柜安装在隔离的配电间内。
加热器配用的输电导线及控制线缆应符合防爆工艺要求。
其载荷电流密度不超过铜芯3.5A/mm2加热器的调试1.加热器及控制柜安装完毕，将空气开关置于分断的位置，用1000V摇表测试加热器输入线缆，其绝缘电阻值应符合或超过额定电压60-300V≥5MΩ；300-690V≥7MΩ；1000-1500V≥10MΩ的绝缘电阻值。
2.检查加热器及控制柜内各部位的螺钉是否紧固，按电气原理图和安装示意图检查接线流程是否正确，无误后方可接通电源。
3.合上空气开关，黄色电源指示灯亮；将控制电路主令开关拨至“通”的位置，绿色加热指示灯亮，黄色电源指示灯灭，且加热器投入加热运行状态，同时温控仪将显示当前相应的温度值。
将主令开关拨至断的位置可停止加热运行。
4.过热保护继电器的调试：在正常运行状态下将控制线端子排KT1控制线的108、109接线端头用改锥松开任意一线，加热器应停止工作；将KT2的202、203接线端头用外线相短接，加热器应停止加热运行，试验恢复后则应马上投入加热运行.5.在正常运行状态下，按动空气开关的漏电试跳钮，空气开关应迅速脱扣跳闸切断整机电源；复位后应能恢复正常运行。
6.加热器投入加热前，先打开加热器的进、出油截门，再将旁通截门关闭，检查加热器各连接法兰处，应无油品渗漏现象，否则应重新紧固至无渗漏为止。
关闭加热器前应先打开旁通截门后再关闭进、出油截门。
操作说明1.合上空气开关，黄色电源指示灯亮；将控制电路主令开关拨至“通”的位置，交流接触器吸合并接通加热器输电闭合回路，绿色加热指示灯亮，黄色电源指示灯灭，且加热器投入加热运行状态，同时温控仪将显示当前相应的温度值。
将主令开关拨至断的位置可停止加热运行。
2.温控仪是油温显示和控制加热器运行状态的主要器件，出厂前已将温控仪的温度上限70℃，下限60℃。
当加热器出口介质温度达到70℃时，自动切断加热电源，同时温控仪面板上的红色指示灯亮，即加热器停止加热。
当出口介质温度低于60℃时将自动接通加热器输电闭合回路又重新加热，同时温控仪面板上的绿色指示灯亮。
出口介质油温在60-70℃之间停机的保温状态下，黄色电源指示灯亮，温控仪面板上的绿、红灯均不亮。
3.温度设定：调整设定温控仪的上、下限的控制温度值，可将面板右下侧的三档开关从平时测油温的“测量”档，向下平推至“下限设定”档位，此时显示的温度值为原下限设定值，旋转下限设定钮可改变设定下限温度控制值；将三档开关向上平推至“上限设定”档位的，所显示的温度为原设定上限温度值旋转上限设定钮，可改变设定上限温度控制值，重新设定完成后，将三档开关再置于“测量”位置即可，温度设定时一定注意下限设定温度，不能高于上限设定温度值，否则加热器将不能正常工作。
安全注意事项1.电磁加热器控制箱的漏电保护功能,每月至少试跳一次,应灵敏可靠,在不能自动供电加热时应检查原因,排除故障,不准短接温控仪和过热保护元件,更不准强行交流接触器吸合.2.油井抽空频率高且时间长、产液量低且管路油液流速慢，加之又无参水进行循环，故应采取多油井汇流共用一台电磁加热器的加热工艺方式，以防电磁加热长期处于频繁的热保护工作状态及因管路输送距离较远而造成的回压过高而导致的电磁加热器损坏。
3.当高压清扫管线和洗井作业前,必须提前打开旁通截门,并关闭电磁加热器进出油口截门, 切断控制箱电源,以防电磁加热器受高压冲击而损坏,造成不必要的损失.4.冬季修井作业或电磁加热器长时间处于停用时,必须需切断控制箱电源。
5.电磁加热器的安全保护器件应每年进行一次重点检查，确保器件的动作灵敏度。
针对三塘胡采油厂实际情况对安全易损件井口加热器双重过热保护器件和油罐加热器过热保护器件至多1年更换一次，以延长电磁加热器的使用寿命和安全可靠运行。
6.在管路液体流量不足或发生气阻现象较频繁的加热工况环境中，应尽量选用自动恒温调功型控制柜，以减少加热器长期处于非正常的干烧及防干烧的恶运行状态，以致加热器绝缘介质加速老化甚至影响其绝缘性能，而直接影响其正常的使用寿命及使用年限。
6.安装方法6.1井口加热器为水平安装使用。
用金属托架将加热器棒体紧固，架设在距地面高度约0.5m处，距井口采油树5m以外安装。
以防止因修井施工作业对加热器的影响。
6.2将控制柜用螺钉紧固在加热器预制支架上，电源线经控制柜底部的进线孔紧固连接在输入接线排A、B、C、N端柱上，并连接好接地线，接地或接零导线截面不低于铜芯6mm，其接地电阻值不大于4Ω。
6.3将井口加热器防爆接线盒预留的电力输入导线和KT1两根过热保护控制线，穿过金属挠性管至柜内，分别连接紧固在接触器下口的电源接线端排上，与加热器连接成输电闭合回路；零线接地或保护接零。
KT1过热保护控制线分别连接在控制线端子排JX的108、109端线处。
再将挠性管的两个端头分别与接线盒和控制柜底部的备丝相连接并拧紧。
6.4将控制柜内控制线端子排的202、203端线处连接着的KT2过热保护继电器壳体和导线，从柜底部的出线孔引出，将KT2保护继电器壳体镶入预制在加热器外壁上的继电器安装圆盒内，将圆盒盖用螺钉紧固好。
6.5将柜内随机所配带的温控仪传感器探头，拧入出油口法兰下侧的传感器安装孔内，其连接控制导线经柜底进线孔连接紧固在控制线端子排的Pt1、Pt2两个端线处。
6.6电磁加热器主机安装：将集输油管线断开，分别经进、出油截门与井口加热器的进、出油口法兰相连接，将其串连在集输油管线中。
在井口加热器进油口截门前端的进、出油管线上，再连接一旁通截门，以备洗井、扫线和加热器停用时，由旁通管线直接输油。
6.7井口加热器安装后，应按地区气温类别做相应的冬防保温处理，以减小热能损失，保持预期的加热效果。
6.8井口加热器及控制柜的安装要与防爆环境相符合，其接线必须符合相应的防爆等级要求。
采用一般型控制柜配套使用在油气浓度较高的场所时，应将控制柜安装在隔离的配电间内。
加热器配用的输电导线及控制线缆应符合防爆工艺要求。
其载荷电流密度不超过铜芯3.5A/mm2。
7.操作与调试7.1加热器及控制柜安装完毕，将空气开关置于分断的位置，用1000V摇表测试加热器输入线缆，其绝缘电阻值应符合或超过额定电压60-300V≥5MΩ；300-690V≥7MΩ；1000-1500V≥10MΩ的绝缘电阻值。
7.2检查加热器及控制柜内各部位的螺钉是否紧固，按电气原理图和安装示意图检查接线流程是否正确，无误后方可接通电源。
7.3合上空气开关，黄色电源指示灯亮；将控制电路主令开关拨至“通”的位置，交流接触器吸合并接通加热器输电闭合回路，绿色加热指示灯亮，黄色电源指示灯灭，且加热器投入加热运行状态，同时温控仪将显示当前相应的温度值。
