12v电子变压器工作原理

合集下载

6V-12V稳压电源

6V-12V稳压电源

在业余条件下进行电子制作,拥有一个可调节输出电压的稳压电源是非常有用的,市面上所售的成品可调稳压电源价格一般都在百元以上,外表看上去是挺好看的,但对于业余电子爱好者来说,实用是最主要的。

本章介绍的这款可调稳压电源,输出电压范围为3到12V,最大输电流为1A,这些参数对于业余制作中的调试用电源基本能满足要求。

1、电路工作原理直流可调稳压电源原理图见下图,其中图1为系统框图,图2为原理图,主要由整流电路和稳压电路两部分组成,稳压电路接在整流电路和负载之间,采用了三端可调稳压集成电路LM337作为主芯片,使得该稳压电源的电路非常简单。

图1交流市电经变压后,输出电压约为14V左右,经整流和滤波后加在三端稳压集成电路的输入端,调节控制端的电阻器,在输出端即可得不同的电压输出。

LED作为电源指示灯用,通过调节LM337控制端的电压值,可使输出端输出不同的电压值,从而实现可调稳压输出。

在输出端该稳压电源还接有极性转换输出开关,通过选择,可使输出端得到正负相反的电压极性。

2、安装与调试先将所有元件按要求焊接在印制板上,注意焊接顺序及焊接的时间,防止损坏元件,只要焊接无误一般都能正常工作。

特别是三端稳压集成电路LM337的焊接,不能将方向焊反,同时由于该产品的外壳为塑料材料制成,在焊接变压器电源端引线时必须掌握技巧,先将插头铜片用刀刮开净,然后用松香等助焊剂将刮好的铜片上锡,操作过程时间要短,否则极易使塑料熔化,待上好锡的铜片冷却后,再进行变压器引线的焊接,下图是安装的元件布置图和我们安装调试好后的实物图:然后将变压器及电路板装于塑料盒中,将电源指示发光二极管从外壳的孔中穿出并固定好(由于是塑料外壳,制作过程中可能会因操作者焊变压器引线时间过长而变型,造成安装孔位稍有偏移,组装时须引起注意!)这样,一个直流可调稳压电源就完成了,有了这个电源,在以后的电子制作中就会有许多方便。

3、元器件清单。

12v变220v最简单方法

12v变220v最简单方法

12v变220v最简单方法摘要:1.了解12v变220v的基本原理2.分析不同方法的优缺点3.介绍最简单的方法及操作步骤4.总结注意事项正文:在日常生活中,有许多场合需要将12伏特(V)的电压转换为220伏特(V),如为家用电子产品供电、户外露营灯等。

本文将介绍一种最简单的将12v变220v的方法及操作步骤,并提供一些注意事项。

一、了解12v变220v的基本原理12v变220v的转换过程实际上是将低压直流电(12v)通过变压器转化为高压直流电(220v),然后通过整流器将直流电转换为交流电。

交流电经过降压器降压后,即可用于供电。

二、分析不同方法的优缺点1.利用家用转换器:优点是操作简单,价格便宜;缺点是转换效率较低,输出功率有限。

2.利用变压器:优点是转换效率较高,输出功率较大;缺点是设备体积较大,携带不便。

3.利用太阳能光伏板:优点是绿色环保,可持续供电;缺点是受天气影响较大,不适合长时间供电需求。

三、介绍最简单的方法及操作步骤选用家用转换器作为12v变220v的最简单方法。

操作步骤如下:1.准备好12v电源(如汽车电池)、家用转换器和负载设备(如灯具、电器等)。

2.将12v电源的正负极分别连接到家用转换器的输入端。

3.将家用转换器的输出端与负载设备的电源插头相连。

4.打开负载设备,观察是否正常工作。

如发现异常,检查连接线和设备是否正常。

四、总结注意事项1.确保电源和负载设备的安全,遵循设备的使用说明。

2.避免长时间使用大功率设备,以防过热损坏设备。

3.定期检查连接线和设备,确保其完好无损。

4.在使用过程中,如发现异常声音、气味或温度,应立即停止使用并检查原因。

通过以上方法,您可以简单地将12v电压转换为220v,满足日常生活用电需求。

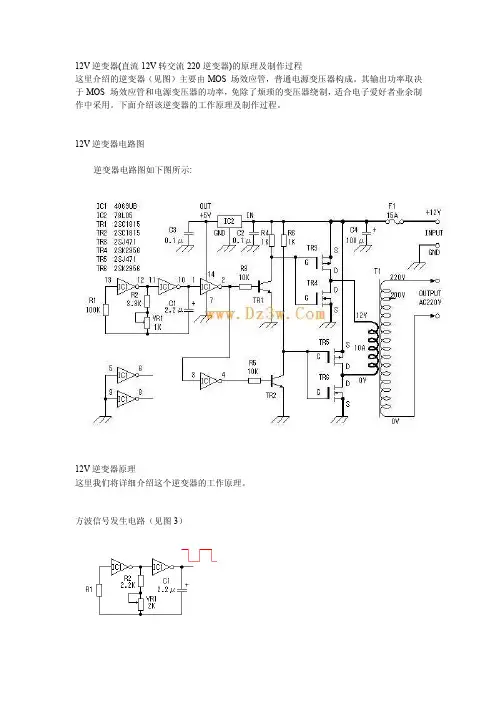

12V逆变器(DC12V转AC220逆变器)的原理及制作

12V逆变器(DC12V转AC220逆变器)的原理及制作

12V逆变器(直流12V转交流220逆变器)的原理及制作过程这里介绍的逆变器(见图)主要由MOS 场效应管,普通电源变压器构成。

其输出功率取决于MOS 场效应管和电源变压器的功率,免除了烦琐的变压器绕制,适合电子爱好者业余制作中采用。

下面介绍该逆变器的工作原理及制作过程。

12V逆变器电路图逆变器电路图如下图所示:12V逆变器原理这里我们将详细介绍这个逆变器的工作原理。

方波信号发生电路(见图3)图3这里采用六反相器CD4069构成方波信号发生器。

电路中R1是补偿电阻,用于改善由于电源电压的变化而引起的振荡频率不稳。

电路的振荡是通过电容C1充放电完成的。

其振荡频率为f=1/2.2RC。

图示电路的最大频率为:fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。

由于元件的误差,实际值会略有差异。

其它多余的反相器,输入端接地避免影响其它电路。

场效应管驱动电路图4由于方波信号发生器输出的振荡信号电压最大幅度为~5V,为充分驱动电源开关电路,这里用TR1、TR2将振荡信号电压放大至0~12V。

如图4所示。

MOS场效应管电源开关电路这是该装置的核心,在介绍该部分工作原理之前,先简单解释一下MOS 场效应管的工作原理。

图5MOS 场效应管也被称为MOS FET,既Metal Oxide Semiconductor Field Effect Transistor (金属氧化物半导体场效应管)的缩写。

它一般有耗尽型和增强型两种。

本文使用的为增强型MOS 场效应管,其内部结构见图5。

它可分为NPN型PNP型。

NPN型通常称为N沟道型,PNP型也叫P沟道型。

由图可看出,对于N沟道的场效应管其源极和漏极接在N型半导体上,同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。

电子变压器工作原理

电子变压器工作原理

电子变压器工作原理
电子变压器是一种将交流电能转换为不同电压的装置,其工作原理基于电磁感应。

电子变压器由一个主线圈和一个副线圈组成,两个线圈之间通过磁场耦合在一起。

当主线圈中通入交流电流时,产生的交变磁场会传递到副线圈中。

副线圈中的电压大小取决于主副线圈的匝数比例。

当主线圈中的电流为正弦波时,它会产生一个正弦形状的交变磁场。

由于副线圈经过磁场耦合,副线圈中也会产生一个正弦形状的电压。

根据电磁感应定律,副线圈中的电压与磁场的变化率成正比,而磁场的变化率又与主线圈中的电流变化率相同。

根据电磁感应定律,线圈中的电压与磁通量的变化率成正比。

磁通量的变化由主线圈中的电流决定,而两个线圈之间的磁通量通过磁场耦合。

因此,通过改变主线圈中的电流,可以改变副线圈中的电压大小。

根据变压器的基本方程,副线圈的电压与主线圈的电压之间的比值等于副线圈的匝数与主线圈的匝数之比。

这样,通过改变主线圈和副线圈匝数的比例,可以实现电子变压器的电压升降。

总之,电子变压器的工作原理基于电磁感应,通过主副线圈之间的磁场耦合实现电压的变换。

主线圈中的交变电流产生交变磁场,而副线圈中的电压取决于磁场的变化率。

通过调整主副线圈的匝数比例,可以改变副线圈中的电压大小。

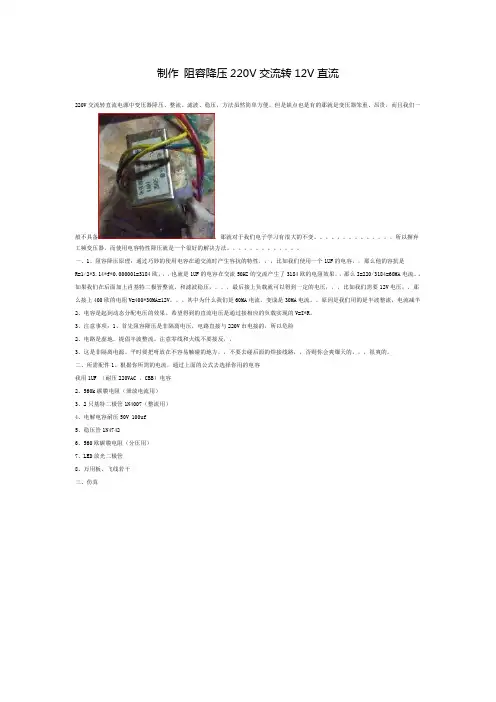

阻容降压12V直流电源

阻容降压12V直流电源

制作阻容降压220V交流转12V直流220V交流转直流电源中变压器降压、整流、滤波、稳压,方法虽然简单方便,但是缺点也是有的那就是变压器笨重、昂贵,而且我们一般不具备,那就对于我们电子学习有很大的不变。

所以摒弃工频变压器,而使用电容特性降压就是一个很好的解决方法。

一、1、阻容降压原理:通过巧妙的使用电容在通交流时产生容抗的特性,,,比如我们使用一个1UF的电容,,那么他的容抗是R=1/2*3.14*f*0.000001=3184欧,,,也就是1UF的电容在交流50HZ的交流产生了3184欧的电阻效果,,那么I=220/3184=60MA电流。

如果我们在后面加上肖基特二极管整流,和滤波稳压,,,,最后接上负载就可以得到一定的电压,,,比如我们需要12V电压,,那么接上400欧的电阻V=400*30MA=12V。

其中为什么我们是60MA电流,变成是30MA电流。

原因是我们用的是半波整流,电流减半2、电容是起到动态分配电压的效果。

希望得到的直流电压是通过接相应的负载实现的V=I*R。

3、注意事项:1、首先阻容降压是非隔离电压,电路直接与220V市电接的,所以危险2、电路是虚地。

提倡半波整流。

注意零线和火线不要接反,,3、这是非隔离电源。

平时要把呀放在不容易触碰的地方,,不要去碰后面的焊接线路,,否则你会爽爆天的,,,很爽的。

二、所需配件1、根据你所需的电流,通过上面的公式去选择你用的电容我用1UF (耐压220VAC ,CBB)电容2、560k碳膜电阻(泄放电流用)3、2只基特二极管1N4007(整流用)4、电解电容耐压50V 100uf5、稳压管1N47426、560欧碳膜电阻(分压用)7、LED放光二极管8、万用板、飞线若干三、仿真连接电路图观察波形、输出电压,以及流过稳压管和放光二极管的电流数值。

放置稳压二极管过流,或者小于工作电压。

放光二极管过流。

通过仿真,没有问题。

四、电路制作五、最后效果。

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出本人开了个服装店,原来用12v50w卤素灯照明,电子变压器坏了都自己修,无非就是13005,4007,及1欧的保险电阻,极少的有触发二极管和电阻坏,现装修后想改用led,市售都是带驱动的,价格较贵,现有很多换下的50w电子变压器,想废物利用下,但以前的经验告诉我:轻载或空载时会无输出或输出不稳定,那是有次错买了20w的灯泡装上后有闪烁发觉的,经过实验发现,输出低于10w以下就很难有稳定电压了,要30w以上才行,高频交流输出12v我已在用二个20w的卤素灯泡下试过用高速整流管+滤波,能很正常再输出直流10w,但那40w不是白白浪费了吗?况且每个也不好凑足四五十w,还有,我想提高输出电压以减小电流来避免因接触电阻的影响,因为是环形磁芯,上面用0.71mm漆包线双线并绕十八,九圈作输出,我只把双线并绕改接成单股三十几圈(只把二个头尾拆下连上),照理说接上二个串联的20w灯泡会正常发光吧,但可惜却无输出了(不工作了),后用电炉丝当电阻试过也不行,希望接触过玩过这种电子变压器的大侠不吝赐教,因电路结构与有些自激式开关电源大同小异,改动应该能行吧,但问题出在哪儿呢?怎样才能改成与普通开关电源一样不管负载大小都能有相对稳定的输出呢?至于输出要整流滤波稳压再加限流电阻才能接led这点已解决了,谢谢.轻载无稳定输出、空载时输出为0,是正反馈不足,电路震荡不稳定或不起震。

有两种方法,一是增加小磁环三个线圈中不跟输出变压器连接的两个线圈的圈数,二是减少输出变压器的初级线圈匝数,以降低其电感量,使小磁环与之连接的线圈绕组获得更大的激励电压,增加正反馈。

次级线圈的匝数当然也要适当调整,否则输出电压会增加文库那篇文章也不能涵盖很多方面,只针对改动不很大的情况。

自动适应指的也是频率自动适应,输出变压器初级多或少十几二十圈,甚至再多一点,它是能自动适应的,所以在那篇文章中我说初次级要尽量绕满变压器磁芯窗口就是这个原因。

12v转220v逆变器原理

12v转220v逆变器原理

12v转220v逆变器原理12V转220V逆变器是一种电子装置,可将来自12V直流电源的电能转换为220V交流电。

逆变器的原理基于电力电子学中的相关理论和技术,主要包括以下几个方面:电压升压、直流到交流的转换和电子开关的控制。

首先,为了将12V的低电压升至220V的高电压,逆变器中通常采用变压器。

变压器通过电磁感应的原理,利用绕组之间的磁耦合和功率守恒的原理,将输入端的电压转换成输出端所需的电压。

具体来说,输入端的12V直流电流经过一个直流控制开关变成了交流电流,然后通过变压器的输、出绕组,继而通过输出端加载负载。

变压器的绕组比例决定了输入电压和输出电压的关系。

其次,为了实现直流到交流的转换,逆变器中一般采用交流电压的三相或单相的形式输出。

具体来说,逆变器中有一个双向的电子开关,通过控制开关的通断,可以实现对负载电压的正向和反向的调整,从而形成交流电信号。

这里需要注意的是,通断控制的频率决定了输出交流电的频率,常见的有50Hz和60Hz。

最后,为了实现电子开关的控制,逆变器还需要配备相关的控制电路。

控制电路一般会监测输入端的电压、输出端的负载情况以及逆变器本身的工作状态,并根据这些信息来控制电子开关的通断时间。

常见的控制方法有脉宽调制(PWM)和脉冲频率调制(PFM)。

在PWM方法中,根据输出电压与设定值的差异,控制开关的通断时间比例,从而调整输出电压的大小。

而在PFM方法中,根据输出电压的变化速度,控制开关的通断频率,从而调整输出电压的波形质量。

除了以上的基本原理,12V转220V逆变器还需要考虑一些其他的电路和保护功能,例如电压稳定控制、过载保护、温度保护等,以确保逆变器的稳定工作和可靠性。

综上所述,12V转220V逆变器通过电压升压、直流到交流的转换和电子开关的控制,将低电压的直流电能转换为高电压的交流电,实现了从12V直流电源到220V交流电源的转换。

这种逆变器以其小型化、高效率和灵活性等优点,在各种领域中广泛应用。

12v逆变器原理

12v逆变器原理

12v逆变器原理12V逆变器是一种电子设备,它的主要作用是将直流电(DC)转换为交流电(AC),从而使得我们可以在没有交流电源的地方使用交流电设备。

逆变器的运行原理主要涉及到三个主要的部分:输入直流电源、逆变器芯片(控制器)和输出交流电。

首先,输入直流电源是逆变器的起始点。

当我们将12V的直流电源连接到逆变器的输入端时,逆变器将开始工作。

接下来是逆变器芯片或控制器的作用。

逆变器芯片是一个关键的元件,它负责将直流电转换为交流电。

在逆变器芯片中,有一个高频开关,它通过控制开关的开关状态来改变其输出。

逆变器芯片具有脉宽调制(PWM)的功能,这意味着它可以根据需要改变输出波形的占空比和频率。

当直流电通过逆变器芯片时,它首先被转换为高频脉冲电流。

这些高频脉冲电流具有开关频率,并被传输到一个高频变压器中。

在高频变压器中,高频脉冲电流被变压器的绕组转换为所需的交流输出电压。

变压器的绕组比例决定了输出电压的大小。

同时,逆变器芯片根据需要改变高频脉冲的占空比和频率,从而调整输出波形的形状和频率。

最后,输出交流电被提供给逆变器的输出端,从而可以供给交流电设备使用。

除了上述基本原理,逆变器还可能包含其他辅助电路以提供额外的功能和保护。

例如,逆变器可能包括过载保护电路,以防止输出电流超过逆变器的额定功率。

还可能包括过压保护电路,以防止输出电压超过设定范围。

此外,逆变器还可能包括输入电压过低保护电路,以防止逆变器在输入电压低于额定值时无法正常工作。

总结来说,12V逆变器的运行原理主要涉及到输入直流电源、逆变器芯片和输出交流电。

输入直流电经过逆变器芯片,被转换为高频脉冲电流,然后通过高频变压器转换为所需的交流输出电压,并最终提供给交流电设备使用。

逆变器可能还包括其他辅助电路以提供额外的功能和保护。

这种原理使得逆变器成为一种重要且常用的电子设备,可以实现在没有交流电源的地方使用交流电设备的需求。

12v充电机工作原理

12v充电机工作原理

12v充电机工作原理
12V充电机是一种将交流电转化为直流电并用于给设备或电池充电的电力转换装置。

其工作原理主要分为几个步骤。

首先,在12V充电机内部,交流电首先通过输入线缆进入变压器。

变压器是一个重要的组件,它将高压的交流电转换为更低的电压水平。

变压器是由一对共享磁场的线圈组成的,它可以通过互感作用实现电压的转换。

在变压器中,输入线圈(也称为初级线圈)将高压交流电传递到输出线圈(也称为次级线圈)。

通过调整变压器的线圈比例可以实现不同的输出电压。

其次,从变压器输出的低压交流电接入整流器。

整流器的主要功能是将交流电转换为直流电。

常见的整流器设计是使用多个二极管的桥式整流器。

这些二极管在正反两个半周中只允许电流单向通过,从而将交流电转换为直流电。

然后,将直流电输出到滤波电容电路。

滤波电容器被用来平滑输出电流,去除剩余的交流波动。

滤波电容器可以有效地阻止高频噪音和涟漪电压进入充电器的输出电路。

最后,通过电压调整电路,将输出电压调整到所需的12V水平。

电压调整电路通常使用稳压器或调压器来确保输出电压的稳定性。

这些稳压器可以根据负载需求自动调整输出电压,保证充电设备或电池的安全充电。

综上所述,12V充电机的工作原理包括变压器的转换、整流器的转换、滤波电容器的平滑和稳压器的调节等几个关键步骤。

通过这些过程,交流电被转换为直流电,并提供稳定的12V 输出电压,以实现设备或电池的充电功能。

电子变压器工作原理图

电子变压器工作原理图

电子变压器工作原理图电子变压器就是开关稳压电源。

它实际上就是一种逆变器。

首先把交流电变为直流电,然后用电子元件组成一个振荡器直流电变为高频交流电。

通过开关变压器输出所需要的电压然后二次整流供用电器使用。

开关稳压电源具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中。

开关稳压电源的原理较复杂。

下面一种电子变压器电路图的分析,输入为AC220V,输出为AC12V,功率可达50W。

它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路,其性能稳定,体积小,功率大,因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。

电子变压器电路图:电子变压器工作原理电路如图所示。

电子变压器原理与开关电源工作原理相似,二极管VD1~VD4构成整流桥把市电变成直流电,由振荡变压器T1,三极管VT1、VT2组成的高频振荡电路,将脉动直流变成高频电流,然后由铁氧体输出变压器T2对高频高压脉冲降压,获得所需的电压和功率。

R1为限流电阻。

电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。

三极管VT1、VT2选用S13005,其B为15~2 0倍。

也可用C3093等BUceo>=35OV 的大功率三极管。

触发二极管VD5选用32V左右的DB3或VR60。

振荡变压器可自制,用音频线绕制在H7 X 10 X 6的磁环上。

TIa、T1b绕3匝,Tc绕1匝。

铁氧体输出变压器T2也需自制,磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。

T2a用直径为0.45mm高强度漆包线绕100匝,T2b用直径为1.25mm 高强度漆包线绕8匝。

二极管VD1~VD4选用IN4007型,双向触发二极管选用DB3型,电容C1~C3选用聚丙聚酯涤纶电容,耐压250V。

此电子变压器电路工作时,A点工作电压约为12V;B点约为25V;C点约为105V;D点约为10V。

如果电压不满足上述数值,或电子变压器电路不振荡,则应检查电路有无错焊、漏焊或虚焊。

卤素灯用电子变压器原理图

卤素灯用电子变压器原理图

卤素灯用电子变压器原理图卤素灯又称石英灯,它常以石英玻璃做成反射灯罩,制作成石英射灯。

石英射灯具有聚光、亮度高、显色性好、外形新颖和寿命长等优点,普遍用于舞厅、宾馆和商场等场所做特殊照明,也可用于展室的橱窗及照相行业的摄影厅。

目前,家庭使用石英灯也逐渐增多。

普通石英射灯使用12V/50W的小型卤素灯泡,配用小体积的电子变压器,使其效率提高,体积重量均减少。

本电子变压器采用工程阻燃塑壳,外观小巧玲珑。

主要电气参数:电源电压AC220V+10%;电源频率50~60Hz;输出电压AC12V;输出功率50W;功率因数0.99。

电子变压器实际上是一种隔离型开关电源,电路原理如附图所示,它主要由全桥整流滤波、开关变换、小体积磁芯隔离降压变压器三部分组成。

变换开关元件由于采用了NPN型三重扩散表面玻璃钝化平面型晶体管,它具有击穿电压高、电流容量大、开/关时间短的特点,因此开关管的安全工作区得到保证。

电路有较高的使用效率和可靠性,可长时间连续工作。

隔离降压变压器亦是本机关键,磁芯参数确定了传输功率,匝数比确定了输出电压。

本变压器使用EE25磁芯,初级绕120匝,次级用多股并绕12匝,磁芯不作间隙,组装后经专用树脂浸渍处理而成。

使用注意事项:1.只限接入小于指定功率的负载,也就是配接12V石英灯泡、功率在20~50W之间;2.严禁输出短路,并保持变压器四周通风。

电子变压器本文介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点,电路成熟,性能稳定。

工作原理本电子变压器工作原理与开关电源相似,电路原理图见图1,由VD1-VD4将市电整流为直流,再把直流变成几十千赫兹的高频电流,然后用铁氧休变压器对高频、高压脉冲降压。

图中R2、C1、VD5为启动触发电路。

C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。

元器件选择与制作元器件清单见下表。

L1、L2、L3分别绕在H7×4×2mm3的磁环上,L1、L2绕6匝;L2绕1匝。

220变12v变压器原理

220变12v变压器原理

220变12v变压器原理
220V变12V变压器的原理是利用电磁感应原理来实现电压转换。

变压器由两个共用磁路的线圈组成,一个称为主线圈(也称为输入线圈或高压线圈),另一个称为副线圈(也称为输出线圈或低压线圈)。

首先,将220V的交流电源连接到主线圈上。

当交流电流通过主线圈时,它会产生一个交变磁场,这个磁场由主线圈的匝数和电流强度决定。

接下来,副线圈与主线圈通过磁力耦合相连。

由于电磁感应现象,主线圈中交变的磁场会诱发副线圈中的感应电动势,这导致在副线圈上产生一段交变电压。

根据法拉第电磁感应定律,副线圈中的感应电压与主线圈中的感应电压成正比,比例系数取决于主副线圈的匝数比。

在这种情况下,由于副线圈的匝数比主线圈的匝数少,所以副线圈中的电压会相应降低。

最后,从副线圈上获取的电压是12V的低压电源。

这样就实现了从220V到12V的电压转换。

值得注意的是,变压器只适用于交流电,并且主线圈和副线圈之间必须有磁力耦合。

220v转12v直流开关电源原理

220v转12v直流开关电源原理

220V转12V直流开关电源原理1. 前言目前,随着电子产品的广泛应用,开关电源已经成为了电子设备中的重要组成部分。

而220V转12V直流开关电源作为一种常见的电源类型,在家庭、商业和工业领域中得到了广泛的应用。

本文将介绍220V 转12V直流开关电源的原理及工作原理。

2. 220V转12V直流开关电源的组成部分220V转12V直流开关电源主要由以下几个部分组成:- 输入滤波电路- 整流桥- 输入电容- 升压电路/降压电路- 电流限制电路- 输出滤波电路- 控制电路3. 原理及工作原理当交流电源输入到220V转12V直流开关电源时,经过输入滤波电路,去除输入电源的噪声和干扰,然后经过整流桥进行整流,转换为直流电源。

经过输入电容进行滤波,并且将电压稳定在一定范围内。

随后,电压进入升压电路或降压电路,在升压电路中,通过高频开关管将输入的电压升高,然后经过变压器将电压转换为12V直流电压;在降压电路中,通过高频开关管将输入的电压降低,然后经过整流滤波电路输出12V直流电压。

在输出电路中,经过电流限制电路对输出电流进行限制,以保护电路和设备的安全性。

通过输出滤波电路对输出电压进行滤波处理,减小输出波形的纹波。

控制电路根据需要对开关管的开启和关闭进行控制,以稳定输出电压。

4. 220V转12V直流开关电源的优点- 高效率:开关电源相对于传统的线性电源,具有高功率转换效率和低热损耗。

- 小体积:开关电源具有体积小、重量轻的特点,便于在各种电子设备中应用。

- 输出稳定:通过控制电路对开关管的精确控制,输出电压和电流更加稳定可靠。

- 适应性强:能够适应不同输入电压和输出电压的要求,具有较强的适应性。

5. 结语220V转12V直流开关电源作为一种常见的电源类型,在电子设备中具有重要的应用。

通过了解其组成部分、原理及工作原理,以及其优点,我们能更好地理解这种电源的特点和应用范围。

希望本文能对读者有所帮助。

在前文中我们已经了解了220V转12V直流开关电源的基本原理和工作原理,以及其优点。

电子变压器原理

电子变压器原理

电子变压器原理电子变压器是一种电子元件,它可以改变交流电压的大小,是电子电路中常用的重要元件之一。

电子变压器的原理是基于电磁感应的原理,通过磁场的变化来实现电压的变换。

在电子技术领域,电子变压器的应用非常广泛,它可以用于电源适配器、变频器、变压器等电路中。

电子变压器的基本结构由铁芯和绕组组成。

铁芯是电子变压器的核心部件,它能够集中磁场,提高磁通量,从而实现电压的变换。

绕组则是将电子变压器连接到电路中,通过绕组的匝数比和磁通量的变化来实现电压的升降。

在电子变压器中,当输入端施加交流电压时,铁芯中会产生交变磁场,这个交变磁场会穿过绕组,从而在绕组中产生感应电动势,从而使输出端产生相应的电压。

根据电磁感应定律,感应电动势的大小与磁通量的变化率成正比,而磁通量的变化率又与输入输出端的匝数比成正比,因此可以通过改变输入输出端的匝数比来实现电压的变换。

除了匝数比外,电子变压器的电压变换还与铁芯的磁导率和磁通量的变化有关。

当铁芯的磁导率较高时,能够集中更多的磁场,从而提高磁通量,实现更大幅度的电压变换。

而磁通量的变化则取决于输入端的电流大小,当输入端的电流较大时,磁通量的变化也会较大,从而实现更大幅度的电压变换。

在实际应用中,电子变压器通常用于改变交流电压的大小,以适应不同电路的需求。

例如,当需要将220V的交流电压变换为12V的电压时,可以通过合适的匝数比和铁芯材料来实现。

此外,电子变压器还可以用于隔离输入输出端的电路,保护电子设备不受电压浪涌的影响。

总之,电子变压器是一种能够实现电压变换的重要电子元件,它的原理基于电磁感应定律,通过改变输入输出端的匝数比和铁芯材料来实现电压的变换。

在电子技术领域,电子变压器的应用非常广泛,能够满足不同电路对电压的需求,是电子电路中不可或缺的元件之一。

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出-推荐下载

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出-推荐下载

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出本人开了个服装店,原来用12v50w卤素灯照明,电子变压器坏了都自己修,无非就是13005,4007,及1欧的保险电阻,极少的有触发二极管和电阻坏,现装修后想改用led,市售都是带驱动的,价格较贵,现有很多换下的50w电子变压器,想废物利用下,但以前的经验告诉我:轻载或空载时会无输出或输出不稳定,那是有次错买了20w的灯泡装上后有闪烁发觉的,经过实验发现,输出低于10w以下就很难有稳定电压了,要30w以上才行,高频交流输出12v我已在用二个20w的卤素灯泡下试过用高速整流管+滤波,能很正常再输出直流10w,但那40w不是白白浪费了吗?况且每个也不好凑足四五十w,还有,我想提高输出电压以减小电流来避免因接触电阻的影响,因为是环形磁芯,上面用0.71mm漆包线双线并绕十八,九圈作输出,我只把双线并绕改接成单股三十几圈(只把二个头尾拆下连上),照理说接上二个串联的20w灯泡会正常发光吧,但可惜却无输出了(不工作了),后用电炉丝当电阻试过也不行,希望接触过玩过这种电子变压器的大侠不吝赐教,因电路结构与有些自激式开关电源大同小异,改动应该能行吧,但问题出在哪儿呢?怎样才能改成与普通开关电源一样不管负载大小都能有相对稳定的输出呢?至于输出要整流滤波稳压再加限流电阻才能接led这点已解决了,谢谢.轻载无稳定输出、空载时输出为0,是正反馈不足,电路震荡不稳定或不起震。

有两种方法,一是增加小磁环三个线圈中不跟输出变压器连接的两个线圈的圈数,二是减少输出变压器的初级线圈匝数,以降低其电感量,使小磁环与之连接的线圈绕组获得更大的激励电压,增加正反馈。

次级线圈的匝数当然也要适当调整,否则输出电压会增加文库那篇文章也不能涵盖很多方面,只针对改动不很大的情况。

自动适应指的也是频率自动适应,输出变压器初级多或少十几二十圈,甚至再多一点,它是能自动适应的,所以在那篇文章中我说初次级要尽量绕满变压器磁芯窗口就是这个原因。

12V直流稳压电源设计

12V直流稳压电源设计

模拟电子技术课程设计报告山东科技大学电子通信与物理学院日期: 2014 年 6 月27 日12V直流稳压电源设计一、设计功能概述许多家用电器设备的内部电路都要采用直流电源作为供电能源,如收音机,电视机,带微处理器控制的家电设备等都离不开这种电源,可见直流稳压电源在电子设备中起着主要作用。

本设计采用三端集成稳压器,通过变压,整流,滤波,稳压过程将220V交流电,变为稳定的直流电,并实现12V电压稳定输出。

二、设计步骤1.原理分析一般直流稳压电源都使用AC220V市电作为电源,经过变压、整流、滤波后输送给稳压电路进行稳压,最终成为稳定的直流电源。

这个过程中的变压、整流、滤波、稳压等电路可以看作直流稳压电源的基础电路,没有这些电路对市电的前期处理,稳压电路将无法正常工作。

交流→①变压→②整流→③滤波→④稳压直流稳压电源框图①. 变压电路:是降压变压器,它将电网220V交流电压变换成符合需要的交流电压,并送给整流电路,变压器的变比由变压器的副边电压确定。

②. 整流电路:利用单向导电元件,把50Hz的正弦交流电变换成脉动的直流电。

③. 滤波电路:可以将整流电路输出电压中的交流成分大部分加以滤除,从而得到比较平滑的直流电压。

④. 稳压电路:稳压电路的功能是使输出的直流电压稳定,不随交流电网电压和负载的变化而变化。

2、电路设计(1)变压器1、变压器参数选择 U2=12v+3v=15v;考虑电网电压波动10% U2=15 *1.1=16.5v Ui:U2=220:16.5根据桥式滤波的特点有:U1=1.2U2 由此得到U1=19.8v由于I2=(1.5-2)I1,则I2=1.5A变压器副边功率=u2*i2=16.5*1.5=24.75W变压器的效率为0.7-0.8,则原边功率pi≥35.36W根据以上分析,可以选择副边电压17.V,输出电流1.5A,功率为40W的变压器(2)整流电路整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电,这就是交流电的整流过程,整流电路主要由整流二极管组成。

12v驱动高压包的原理

12v驱动高压包的原理

12v驱动高压包的原理12V驱动高压包的原理是将输入的低电压(12V)经过升压变换器变换成高电压输出。

这种驱动方式广泛应用于各种电子设备中,如照明、通信、电源以及医疗设备等。

升压变换器是关键的组成部分,它由一个晶体管开关、变压器和输出电容组成。

其工作原理如下:首先,输入的12V电源经过整流、滤波等处理,准备阶段性的工作。

然后,晶体管开关接通,将输入电压施加到变压器的低压侧。

在变压器的低压侧,晶体管开关将电压施加到一个线圈上,这会在线圈内产生磁场。

接着,晶体管开关切断电源,线圈周围的磁场会崩溃,产生一个快速变化的电压。

由于变压器是由两个线圈组成的,一个在低压侧,另一个在高压侧,当低压侧线圈的磁场崩溃时,高压侧的线圈会感应产生一个相应的电压。

变压器通过改变线圈的匝数比例,将输入的低电压(12V)升压到所需的高电压,这可以通过选择适当的线圈匝数比完成。

变压器的设计和选材,以及线圈匝数比的选择,是实现高压包的关键。

高压输出通过输出电容进行滤波,以确保电压稳定性。

输出电容的选择和设计是为了减少纹波和噪声,以便提供稳定的高压输出。

在整个过程中,晶体管开关起到了关键的作用,控制电源的切断和连接。

晶体管开关的开关频率,即切断和连接的速度,决定了变压器中的磁场产生和崩溃的频率,从而影响高压输出的频率和稳定性。

此外,为了保证高压包的安全性,通常还会添加过流保护、过热保护等功能。

过流保护可以防止电流超过额定范围,过热保护可以防止温度过高引起的故障。

总结起来,12V驱动高压包的原理是通过升压变换器将输入电压升压到所需的高电压输出。

变压器和晶体管开关是关键的组成部分,通过控制开关的频率和操作时间,可以实现升压和降压操作。

同时,过流保护和过热保护等安全功能的添加,可以保证高压包的安全可靠性。

12v适配器工作原理

12v适配器工作原理

12v适配器工作原理12V适配器工作原理一、引言12V适配器是一种常见的电源设备,广泛应用于家庭、办公和工业等领域。

本文将深入探讨12V适配器的工作原理,从输入、变压、整流和输出等方面进行分析。

二、输入电压12V适配器的输入电压范围通常为100V至240V,这样设计是为了适应不同地区的电网标准。

适配器内部会有一个变压器,用于将输入电压转换为适合其它电路操作的电压。

三、变压变压器是12V适配器中的关键组件之一。

它由一个铁芯和绕组组成。

输入电压通过绕组的一侧传入,经过变压器的变压作用,输出到绕组的另一侧。

变压器通过改变绕组的匝数比例,实现输入电压到输出电压的转换。

四、整流变压后的电压是交流电(AC),但大多数电子设备需要直流电(DC)供电。

因此,12V适配器内部还设有整流电路,用于将输入电压转换为直流电。

整流电路通常采用二极管桥整流器,将交流电转换为脉冲直流电。

五、滤波脉冲直流电虽然已经是直流电,但其仍然含有一定的纹波,不适合直接供电给电子设备。

为了去除纹波,12V适配器还会加入滤波电路。

滤波电路通常由电容器组成,能够将脉冲直流电转换为更平滑稳定的直流电。

六、稳压12V适配器需要确保输出电压始终稳定在12V,以供电子设备正常工作。

为了实现稳压,适配器内部会加入稳压电路。

稳压电路通常采用稳压二极管或稳压芯片,通过对电压的精确调节,保持输出电压的稳定性。

七、输出经过整流、滤波和稳压处理后,适配器将输出稳定的12V直流电。

这个输出端口通常是一个插头,可以连接到需要12V电源的设备上。

设备通过插头从适配器获取电力,以正常工作。

八、保护机制12V适配器还会内置一些保护机制,以确保电子设备和适配器本身的安全。

常见的保护机制包括过载保护、过压保护和短路保护等。

当电子设备或适配器本身发生异常时,保护机制会自动断开电路,避免损坏。

九、总结通过对12V适配器的工作原理进行分析,我们可以了解到适配器通过变压、整流、滤波和稳压等过程,将输入电压转换为稳定的12V 直流电供电给电子设备。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电子变压器工作原理图
电子变压器就是开关稳压电源。

它实际上就是一种逆变器。

首先把交流电变为直流电,然后用电子元件组成一个振荡器直流电变为高频交流电。

通过开关变压器输出所需要的电压然后二次整流供用电器使用。

开关稳压电源具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中。

开关稳压电源的原理较复杂。

下面一种电子变压器电路图的分析,输入为AC220V,输出为AC12V,功率可达50W。

它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路,其性能稳定,体积小,功率大,因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。

电子变压器电路图:
电子变压器工作原理电路如图所示。

电子变压器原理与开关电源工作原理相似,二极管VD1~VD4
构成整流桥
把市电变成直流电,由振荡变压器T1,三极管VT1、VT2组成的高频振荡电路,将脉动直流变成高频电流,然后由铁氧体输出变压器T2对高频高压脉冲降压,获得所需的电压和功率。

R1为限流电阻。

电阻
R2、电容C1和双向触发二极管VD5构成启动触发电路。

三极管VT1、VT2选用S13005,其B为15~2 0倍。

也可用C3093等BUceo>=35OV的大功率三极管。

触发二极管VD5选用32V左右的DB3或VR60。

振荡变压器可自制,用音频线绕制在H7 X 10 X 6的磁环上。

TIa、T1b绕3匝,Tc绕1匝。

铁氧体输出变压器T2也需自制,磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。

T2a用直径为0.45mm高强度漆包线绕100匝,T2b用直径为1.25mm高强度漆包线绕8匝。

二极管VD1~VD4选用IN4007型,双向触发二极管选用DB3型,电容C1~C3选用聚丙聚酯涤纶电容,耐压250V。

此电子变压器电路工作时,A点工作电压约为12V;B点约为25V;C点约为105V;D点约为10V。

如果电压不满足上述数值,或电子变压器电路不振荡,则应检查电路有无错焊、漏焊或虚焊。

然后再检查VT1、VT2是否良好,T1a、T1b的相位是否正确。

整个电子变压器电路装调成功后,可装入用金属材料制作的小盒内,发利于屏蔽和散热,但必须注意电路与外壳的绝缘。

引外,改变T2 a、b二线圈的匝数,则可改变输出的高频电压。

相关文档
最新文档
