PCB技术参数范文

PCB技术参数范文PCB（Printed Circuit Board）即印刷电路板，是一种用于连接和支持电子元件的非导电板。

它在电子设备中广泛应用，如计算机、手机、电视、汽车、医疗设备等。

PCB的技术参数对于电子设备的性能和功耗都有重要影响，下面将介绍一些常见的PCB技术参数。

第一个重要参数是PCB板材的基底材料，它决定了PCB的机械强度、热传导性以及电流传输特性。

常见的基底材料有FR4、CEM-1、CEM-3、高TG板材等。

FR4是最常用的基底材料，具有良好的机械强度和电气性能。

高TG板材则具有更高的玻璃化转变温度，适用于高温环境。

第二个参数是PCB板厚度，通常以单位为mil（1mil=0.0254mm）来衡量。

常见的PCB板厚度有1.6mm、1.2mm、1.0mm等。

较厚的PCB板可以提供更好的机械强度，但也会增加重量和成本。

较薄的PCB板可以节省空间，但可能对机械强度和散热造成一定的影响。

第四个参数是PCB板上导线的宽度和间距，通常以mil或um来衡量。

导线的宽度和间距对于PCB板的电流承载能力和信号传输性能至关重要。

较宽的导线可以承载更大的电流，而较窄的导线可以提供更高的线路密度。

间距的大小决定了导线之间的绝缘性能，较小的间距可以提高线路的抗干扰能力。

第五个参数是PCB板的阻焊和喷锡。

阻焊层可以保护PCB板上的铜线和焊盘免受环境的腐蚀，并降低线路之间的短路风险。

喷锡层可以提供良好的焊接性能，增加元件的连接可靠性和耐久性。

第六个参数是PCB板的孔径和孔壁容量。

PCB板上的孔可用于连接不同层之间的线路或安装元件。

孔直径对于PCB板的组装和钻孔工艺有很大影响，而孔壁容量则决定了孔内的焊锡量和焊盘可靠性。

总之，PCB技术参数直接影响了PCB板的性能和可靠性。

合理选择和控制这些参数对于电子设备的正常运行和性能优化至关重要。

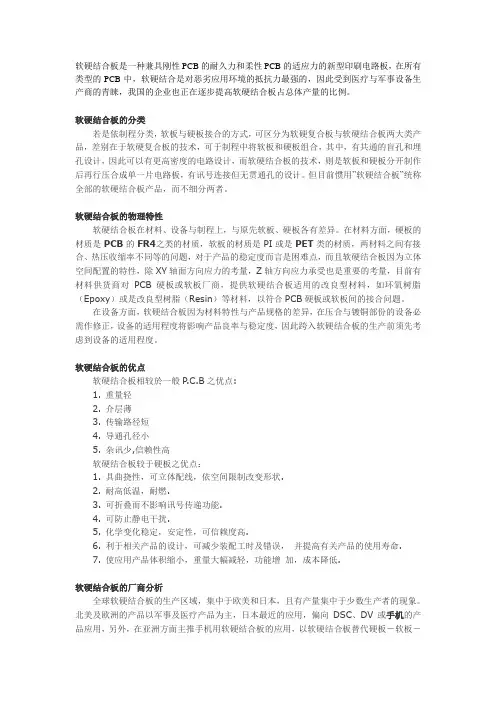

软硬结合板

软硬结合板是一种兼具刚性PCB的耐久力和柔性PCB的适应力的新型印刷电路板，在所有类型的PCB中，软硬结合是对恶劣应用环境的抵抗力最强的，因此受到医疗与军事设备生产商的青睐，我国的企业也正在逐步提高软硬结合板占总体产量的比例。

软硬结合板的分类若是依制程分类，软板与硬板接合的方式，可区分为软硬复合板与软硬结合板两大类产品，差别在于软硬复合板的技术，可于制程中将软板和硬板组合，其中，有共通的盲孔和埋孔设计，因此可以有更高密度的电路设计，而软硬结合板的技术，则是软板和硬板分开制作后再行压合成单一片电路板，有讯号连接但无贯通孔的设计。

但目前惯用”软硬结合板”统称全部的软硬结合板产品，而不细分两者。

软硬结合板的物理特性软硬结合板在材料、设备与制程上，与原先软板、硬板各有差异。

在材料方面，硬板的材质是PCB的FR4之类的材质，软板的材质是PI或是PET类的材质，两材料之间有接合、热压收缩率不同等的问题，对于产品的稳定度而言是困难点，而且软硬结合板因为立体空间配置的特性，除XY轴面方向应力的考量，Z轴方向应力承受也是重要的考量，目前有材料供货商对PCB硬板或软板厂商，提供软硬结合板适用的改良型材料，如环氧树脂（Epoxy）或是改良型树脂（Resin）等材料，以符合PCB硬板或软板间的接合问题。

在设备方面，软硬结合板因为材料特性与产品规格的差异，在压合与镀铜部份的设备必需作修正，设备的适用程度将影响产品良率与稳定度，因此跨入软硬结合板的生产前须先考虑到设备的适用程度。

软硬结合板的优点软硬结合板相较於一般P.C.B之优点:1. 重量轻2. 介层薄3. 传输路径短4. 导通孔径小5. 杂讯少,信赖性高软硬结合板较于硬板之优点：1. 具曲挠性，可立体配线，依空间限制改变形状.2. 耐高低温，耐燃.3. 可折叠而不影响讯号传递功能.4. 可防止静电干扰.5. 化学变化稳定，安定性，可信赖度高.6. 利于相关产品的设计，可减少装配工时及错误，并提高有关产品的使用寿命.7. 使应用产品体积缩小，重量大幅减轻，功能增加，成本降低.软硬结合板的厂商分析全球软硬结合板的生产区域，集中于欧美和日本，且有产量集中于少数生产者的现象。

高频pcb材料分类

高频pcb材料分类
高频 PCB 材料主要用于制造高频电路板，以满足高频通信、雷达、卫星通信等领域对于信号传输和电磁干扰的要求。

根据介电常
数和损耗因子的不同，高频 PCB 材料可以分为多种类型，常见的分
类包括以下几种：
1. PTFE（聚四氟乙烯）基材料，PTFE 是一种低介电常数和低
损耗的材料，常见的有 Teflon、Rogers RO4000 系列等。

这类材料
适用于高频高速传输，具有优异的信号传输性能和稳定的介电性能。

2. 高频陶瓷基材料，这类材料以氧化铝陶瓷为基础，具有较高
的介电常数和较低的损耗因子，常见的有Rogers RO3000 系列。

适
用于要求较高介电常数和较低损耗的高频电路设计。

3. 高频混合介质基材料，这类材料采用混合介质技术，结合了
聚酰亚胺树脂和微玻璃纤维，具有较好的机械性能和高频性能，常
见的有Rogers RO4350B 等。

4. 高频聚酰亚胺基材料，这类材料以聚酰亚胺树脂为基础，具
有优异的高温性能和尺寸稳定性，常见的有Arlon、Isola 等系列。

5. 低介电常数基材料，这类材料主要以降低介电常数为主要特点，从而提高信号传输速度和减小信号传输损耗，常见的有Taconic 等系列。

总的来说，高频 PCB 材料在选择时需要根据具体的应用需求来进行综合考虑，包括信号传输性能、介电性能、机械性能、加工工艺等多个方面，以满足高频电路设计的要求。

简述印制电路板的结构和分类

简述印制电路板的结构和分类印制电路板（Printed Circuit Board，简称PCB）是一种常见的电子元器件，被广泛应用在电子设备中。

它具有简单、灵活、可靠、高效、便宜等优点，是现代电子技术中不可或缺的重要部分。

本文将对印制电路板的结构和分类进行简述。

一、印制电路板的结构印制电路板是由绝缘基板、导电层、印制电路图案等组成的。

其主要结构包括以下几个部分：1. 绝缘基板（Substrate）：绝缘基板是PCB的基础材料，通常采用玻璃纤维增强环氧树脂（FR-4）作为材料。

绝缘基板的作用是支撑和隔离导电层，保证电路板的稳定性和可靠性。

2. 导电层（Conductive Layer）：导电层是印制电路板上形成电路连接的部分，一般使用铜箔材料。

导电层可以分为铜箔层和板内层，铜箔层是指铜箔粘贴在绝缘基板表面，通过蚀刻去除不需要的铜箔形成电路图案；板内层是指在整个电路板的内部将铜箔粘贴在层间绝缘层上，形成多层结构。

3. 印刷电路图案（Printed Circuit Pattern）：印刷电路图案是印制在绝缘基板上的金属线路，用于连接电子元器件。

印刷电路图案可以通过蚀刻、覆铜、喷锡等工艺进行制作，通常使用化学催化法或机械压制法完成。

4. 焊接面（Solder Mask）：焊接面是印制电路板上的一层覆盖物，用于隔离和保护印刷电路图案。

焊接面通常为绿色，也可以是红色、蓝色等其他颜色。

5. 焊接点（Solder Joint）：焊接点是用于连接电子元器件和印制电路板的部分，通过焊接技术实现。

常见的焊接技术有手工焊接、波峰焊接、表面贴装技术等。

二、印制电路板的分类印制电路板可以根据不同的标准进行分类。

下面主要依据其形状、层数、材料和应用领域进行分类介绍。

1. 形状分类：(1) 直线型电路板：直线型电路板是最常见的形状，由直线和角组成。

这种形状的电路板适用于大多数常规电子设备。

(2) 弧形电路板：弧形电路板是指具有弧形边界的电路板，可根据需求进行定制。

印制电路板的分类

印制电路板的分类印制电路板（Printed Circuit Board，简称PCB）是电子设备中不可或缺的组成部分，其功能是提供电子元器件的连接和支持。

根据不同的特点和用途，PCB可以分为多种分类。

本文将从不同的角度介绍印制电路板的分类。

一、按照层数分类1. 单层PCB：单层PCB是最简单的PCB结构，只有一层铜箔，元器件只能安装在一侧。

单层PCB适用于简单的电路，成本较低，但布线受限制，只适用于较为简单的应用。

2. 双层PCB：双层PCB在基板上有两层铜箔，通过通过孔连接两层，元器件可以安装在两侧。

双层PCB适用于大部分中等复杂度的电路设计，成本适中，布线灵活性较高。

3. 多层PCB：多层PCB基板上有三层或三层以上的铜箔，通过层与层之间的内层连接来实现信号传输。

多层PCB适用于高密度和高性能的电路设计，能够提供良好的电磁兼容性和较高的布线密度。

二、按照材料分类1. 刚性PCB：刚性PCB使用刚性的基材，如玻璃纤维增强复合材料（FR-4），具有高强度和稳定性。

刚性PCB广泛应用于消费电子、通信设备等领域。

2. 柔性PCB：柔性PCB使用柔性的基材，如聚酰亚胺（PI），具有弯曲性和可折叠性。

柔性PCB适用于需要弯曲或折叠的场景，如移动设备、汽车电子等。

3. 刚柔结合PCB：刚柔结合PCB结合了刚性PCB和柔性PCB的特点，既有高强度和稳定性，又具备弯曲和折叠的能力。

刚柔结合PCB适用于需要同时满足刚性和柔性需求的应用，如医疗设备、航空航天等。

三、按照特殊工艺分类1. 高频PCB：高频PCB是专为高频电路设计而优化的PCB，具有较低的介电常数和损耗，能够提供更好的信号传输性能。

高频PCB 广泛应用于无线通信、雷达、卫星导航等领域。

2. 高温PCB：高温PCB采用耐高温的基材和特殊的阻燃材料，能够在高温环境下保持稳定性和可靠性。

高温PCB适用于电力电子、汽车电子等高温环境下的应用。

3. 厚铜PCB：厚铜PCB使用较厚的铜箔，能够承受较大的电流和热量，适用于高功率电子设备。
